正反循环钻孔灌注桩施工工艺

钻孔灌注桩施工工艺

1． 工艺概述

钻孔灌注桩时采用不同的钻孔方法，在地层中按要求形成一定形状（断面）的井孔，达到设计高程后，将钢筋骨架吊入井孔中，再灌筑混凝土，成为桩基础的一种工艺。钻孔灌注桩由于其施工速度快，质量稳定，受气候影响小，因而被普遍采用。钻孔灌注桩施工前得准备工作十分重要，只有条件充分才能保证施工顺利进行。

2． 作业内容

钻孔灌注桩的主要内容有桩位放样、场地平整、下沉、埋设护筒、桩架竖立、钻

机就位、泥浆制备、钻进、制作安装钢筋骨架、清孔、灌注水下混凝土、拔出护筒等。

3． 适用范围

钻孔灌注桩按成孔工艺和成孔机械不同分为：正循环钻孔灌注桩、反循环钻孔灌注桩、钻孔扩底灌注桩和冲击成孔灌注桩。其适用范围如下：

1）正循环钻孔灌注桩适用于粘性土、砂土、强风化、中等到微风化岩石。可用于桩径小于1.5m、孔深一般≤50m场地。

2）反循环钻孔灌注桩适用于粘性土、砂土、细粒碎石土及强风化、中等-微风化岩石，可用于桩径小于2.0m，孔深孔深一般≤60m的场地。

3）钻孔扩底灌注桩适用于粘性土、砂土、细粒碎石土、全风化、强风化、中等风化岩石时，孔深一般≤40m。

4）冲击成孔灌注桩适应于粘性土、砂土、碎石土和各种岩层。对厚砂层软塑～流塑状态的淤泥及淤泥质土应慎重使用。

4、施工准备

4.1 技术准备

1）组织有关人员认真学习熟悉场地岩土工程勘察资料和工程设计文件，收集地下障碍物等资料。

2）会同有关单位进行设计图纸会审。

3）编制和报审施工组织设计或施工方案。

4）向项目管理人员和施工人员进行工程施工质量技术交底和安全技术、环境保护、文明施工交底。

5）进行建筑控制点、轴线测量和桩位施放。

4.2 现场准备 1）平整施工场地，修筑临时施工道路，接通水源、接通电源及架设电线电缆。

2）修筑施工及生活临时设施，修筑泥浆池、循环槽等，修筑混凝土搅拌站钢筋加工场。合理进行施工平面布置。

4.3 机械设备准备

基坑支护旋挖钻孔灌注桩专项方案

1 目 录

一、 工程概况 ........................................................................................ 3

1. 工程概况 ............................................................................................... 3

2. 工程地质条件 ....................................................................................... 4

二、 编制依据 ........................................................................................ 4

三、 旋挖成孔灌注桩的特点 ................................................................ 4

四、 设备选型 ........................................................................................ 5

五、 施工前准备 .................................................................................... 5

1. 定位测量 ............................................................................................... 5

宁德市蕉城区北山区域西林学校及基础配套设施政府和社会资本合作（PPP）项目

旋挖灌注桩施工方案

编制：

审核：

审批：

总承包单位：中国建筑第五工程局

日 期：2017年10月

目 录

第一章编制依据：........................................................................................................ 1

第二章工程概况............................................................................................................ 2

2.1建筑、设计概况..................................................................................................... 2

第三章 旋挖桩施工方案............................................................................................ 3

3.1 施工总体部署.............................................................................................. 3

3.2 旋挖桩施工流程及方法 ............................................................................ 4

第四章 施工进度、劳动力及设备投入计划............................................................ 8

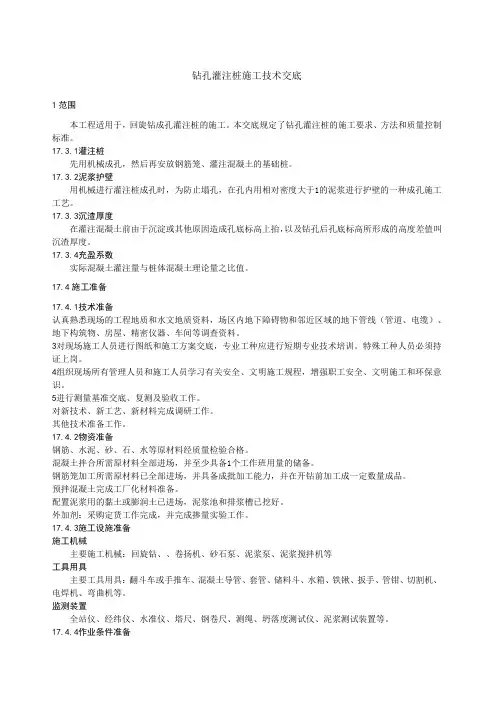

钻孔灌注桩施工技术交底

1范围

本工程适用于，回旋钻成孔灌注桩的施工。本交底规定了钻孔灌注桩的施工要求、方法和质量控制标准。

17.3.1灌注桩

先用机械成孔，然后再安放钢筋笼、灌注混凝土的基础桩。

17.3.2泥浆护壁

用机械进行灌注桩成孔时，为防止塌孔，在孔内用相对密度大于1的泥浆进行护壁的一种成孔施工工艺。

17.3.3沉渣厚度

在灌注混凝土前由于沉淀或其他原因造成孔底标高上抬，以及钻孔后孔底标高所形成的高度差值叫沉渣厚度。

17.3.4充盈系数

实际混凝土灌注量与桩体混凝土理论量之比值。

17.4施工准备

17.4.1技术准备

认真熟悉现场的工程地质和水文地质资料，场区内地下障碍物和邻近区域的地下管线（管道、电缆）、地下构筑物、房屋、精密仪器、车间等调查资料。

3对现场施工人员进行图纸和施工方案交底，专业工种应进行短期专业技术培训。特殊工种人员必须持证上岗。

4组织现场所有管理人员和施工人员学习有关安全、文明施工规程，增强职工安全、文明施工和环保意识。

5进行测量基准交底、复测及验收工作。

对新技术、新工艺、新材料完成调研工作。

其他技术准备工作。

17.4.2物资准备

钢筋、水泥、砂、石、水等原材料经质量检验合格。

混凝土拌合所需原材料全部进场，并至少具备1个工作班用量的储备。

钢筋笼加工所需原材料已全部进场，并具备成批加工能力，并在开钻前加工成一定数量成品。

预拌混凝土完成工厂化材料准备。

配置泥浆用的黏土或膨润土已进场，泥浆池和排浆槽已挖好。

外加剂：采购定货工作完成，并完成掺量实验工作。

17.4.3施工设施准备

施工机械

主要施工机械：回旋钻、、卷扬机、砂石泵、泥浆泵、泥浆搅拌机等

工具用具

主要工具用具：翻斗车或手推车、混凝土导管、套管、储料斗、水箱、铁锹、扳手、管钳、切割机、电焊机、弯曲机等。

监测装置

全站仪、经纬仪、水准仪、塔尺、钢卷尺、测绳、坍落度测试仪、泥浆测试装置等。
