电力电缆基本知识

1 电线电缆基本知识

1．什么叫电线电缆

用于传输电能、信息和实现电磁能转换的产品

2．电线与电缆的区分 电线电缆

电线：额定电压低、结构比较简单、规格比较小

电缆：电线的反之。没有明确的界线，一般为俗称

3． 电线电缆的分类电线电缆

按用处分三类：

（1）电力电线电缆——电力系统采用的电线电缆产品主要有架空裸电线、电力电缆、电力设备用电气装备电线电缆等。

（2）通讯电线电缆———用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、或其他复合电缆等。

（3）电磁线——用于实现电磁能转换的线缆，漆包线、丝包线。

按电线电缆行业内的类别分五类：

（1）裸电线——纯的导体金属，无绝缘及护套层，如钢芯铝绞线、电力机车线等、接地软线。

（2）电力电缆——有绝缘、铠装、护层（五芯以下，结构复杂），产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

（3）电器装备电缆——品种规格繁多，应用范围广泛，一般是用电终端的电器设备,使用电压在1kV及以下较多，耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

（4）通讯电缆——两芯的电话线到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。该类产品规格尺寸通常较小而均匀，制造精度要求高。

（5）电磁线——主要用于各种电机、仪器仪表等。

二、常用电线电缆的标准代号

GB—国家标准；JB—机械部标准；SJ—电子不标准；YD—邮电部标准；GY—广电部；/T－为推荐标准

UL—美国;VDE—德国;BS—英国;JIS—日本

GB/T19666-2005

PVC塑料电线 GB 5023-1997 JB8734-1998 P）；阻燃系列电线电缆 GB/T19666-2005；无卤低烟电线 JB/T10941-2004；公路车辆用电线 JB/T 8139-1999；室内电话线

弱电常用线缆

75欧姆SYV系列实芯聚乙烯绝缘

产品说明：通常用于电视监控系统的视频传输，适合视频图像传输。

============================

75欧姆SYWV系列物理发泡聚乙

产品说明：通常用于卫星电视传输以及有线电视传输等，适合射频传输。

===============================

RG-58--96#-镀锡铜编织-50欧

产品说明：通常用于弱电视频图像传输或HFC网络等。

===========================

AVVR或RVV护套线

产品说明：通常用于弱电电源供电等。

====================

AVVR或RVV圆形双绞护套线

产品说明：通常用于弱电电源供电等。

=========================

扁型无护套软电线或电缆AVRB

产品说明：通常用于背景音乐和公共广播，也可做弱电供电电源线。

============================

绞型双芯电源线(AVRS或RVS)

产品说明：通常用于公共广播系统/背景音乐系统布线，消防系统布线。

============================

金银线(也叫：音箱线)

产品说明：用于功放机输出至音箱的接线。

====================

铜芯聚氯乙烯绝缘安装用电缆

产品说明：用于弱电供电电源线，一般适合做供电电流较大的主干电源供电。

=======================

铜芯聚氯乙烯绝缘聚氯乙烯护套线

产品说明：通常用于弱电系统中供电电源线。

===========================

铜芯聚氯乙烯绝缘屏蔽聚氯乙

产品说明：带屏蔽形，通常用于弱电信号控制及信号传输，可防止干扰。有多芯可供选择，例如：RVVP2*线径，RVVP3*线径，RVVP5*线径......

======================

高压电力电缆知识

1、总述

用于电力传输和分配的电缆，称为电力电缆。现在，电力电缆的应用越来越广泛。一般认为，电力电缆使用的普遍性，不仅反映了电力工业发展的速度和深度，而且也反映了城市建设的现代化程度。

在市区，架空线路走廊在技术上难以解决时，在狭窄街道、繁华市区高层建筑地区及市容环境有特殊要求时，在重点风景旅游地区的某些地段和对架空线严重腐蚀的特殊地段，可采用电缆线路。此外，在发电厂及其它大型厂矿、交通枢纽、电网交叉以及过江跨海等特殊场合，也常常使用电力电缆。

2电力电缆的特点

与架空送电线路相比，电缆线路的特点是：

⑴埋设在地下管道或沟道中，不需大走廊，占地小。 ⑵不受气候和环境影响，输电性能稳定。

⑶维护工作量小，安全性高。

⑷可用于架空线难以通过的地段，如跨海峡输电。

⑸输送容量受到限制。

⑹造价贵，电压越高与架空线的差价越大。

⑺发生故障时，故障排除时间长。

3、电力电缆的种类

电力电缆的种类繁多，按绝缘材料、电能传输形式、结构特征、安装敷设环境条件可分为不同种类。

按绝缘材料分类：油纸绝缘型、塑料绝缘型和橡胶绝缘型。 按传输电能形式分类：可分为交流电缆和直流电缆。

按结构特征分类：统包型、分相型、钢管型、扁平型和自容型

按敷设环境条件分类：有地下直埋、地下管道、空气中、水底过河、矿井、高海拔、盐雾、大高差、多移动、潮热区等。一般环境因素对护层的结构影响较大。

其它：按电压等级可分为高压电缆和低压电缆；按芯数可分为单芯电缆和多芯电缆等。

4

电力电缆的结构

导体 导体是用来传导电流的。导体种类繁多，按材料分，有铜芯和铝芯两种；按缆芯的数目分，有单芯、双芯、三芯和四芯4种；按导体的形状分，有圆形、椭圆形和扇形3种；按电缆导体的填充系数大小分，有紧压和非紧压2种。

绝缘层

绝缘层是用来保证导体之间、导体与外界的绝缘，使电流沿导体传输。绝缘层包括分相绝缘和统包绝缘，统包绝缘在分相绝缘之外。绝缘层所用材料有油锓纸、橡皮、聚氯乙烯、聚乙烯和交联聚乙烯等。

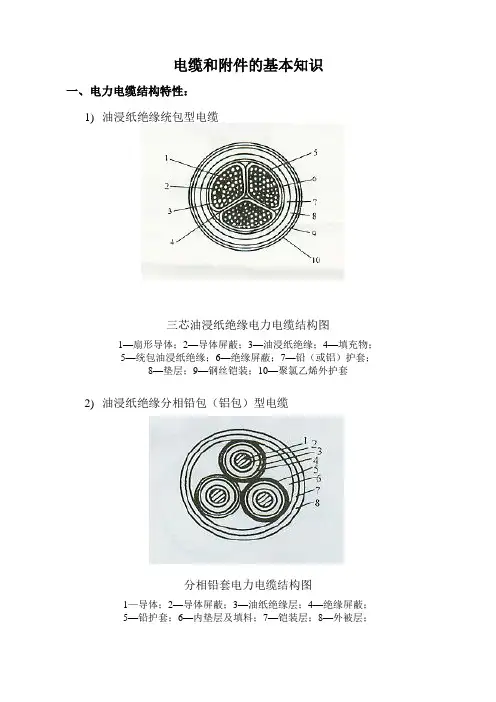

电缆和附件的基本知识

一、电力电缆结构特性：

1) 油浸纸绝缘统包型电缆

三芯油浸纸绝缘电力电缆结构图

1—扇形导体；2—导体屏蔽；3—油浸纸绝缘；4—填充物；

5—统包油浸纸绝缘；6—绝缘屏蔽；7—铅（或铝）护套；

8—垫层；9—钢丝铠装；10—聚氯乙烯外护套

2) 油浸纸绝缘分相铅包（铝包）型电缆

分相铅套电力电缆结构图

1—导体；2—导体屏蔽；3—油纸绝缘层；4—绝缘屏蔽；

5—铅护套；6—内垫层及填料；7—铠装层；8—外被层；

3) XLPE绝缘电缆

110kVXLPE绝缘电缆结构图

1) 导体

传输负荷电流

2) 导体屏蔽层

作用：

a、 屏蔽层具有均匀电场和降底线芯表面场强的作用；

b、 线芯与绝缘之间的过渡，绝缘间的粘结

c、 与线芯一起形成内电极

3) 绝缘层

作用：

绝缘是将高压电极与地电极可靠隔离的关键结构。

4) 绝缘屏蔽层：

作用：保证…….能与绝缘紧密接触，克服了绝缘与金属无法紧密接触而产生气隙的弱点，而把气隙屏蔽在工作场强之外，在附件制作中也普遍采用这一技术。

5) 阻水层（缓冲层） 纵向阻水、隔热、防挤压

6) 金属屏蔽层：

作用：

a、 形成工作电场的低压电极，当局部有毛刺时也会形成电场强度很大的情况，因此也要力图使导体表面尽量做到光滑完整无毛刺；

b、 提供电容电流及故障电流的通路，因此也有一定的截面要求。

C、机械保护、径向防水（管状）

7) 护层：

作用：是保护绝缘和整个电缆正常可靠工作的重要保证，针对各种环境使用条件设计有相应的护层结构，主要是机械保护（纵向、经向的外力作用）防水、防火、防腐蚀、防生物等，可以根据需要进行各种组合。

8) 石墨层

形成一均匀的导电层，使护套接地均匀

二、电场的基本概念

1、库仑定律

在真空中，两个点电荷之间的相互作用力的方向沿着两个点电荷的连线，同号电荷相斥，异号电荷相吸，作用力的大小与两电荷电量q1和q2的乘积成正比，与两电荷之间的距离的平方成反比。
