太阳能LED路灯施工方案

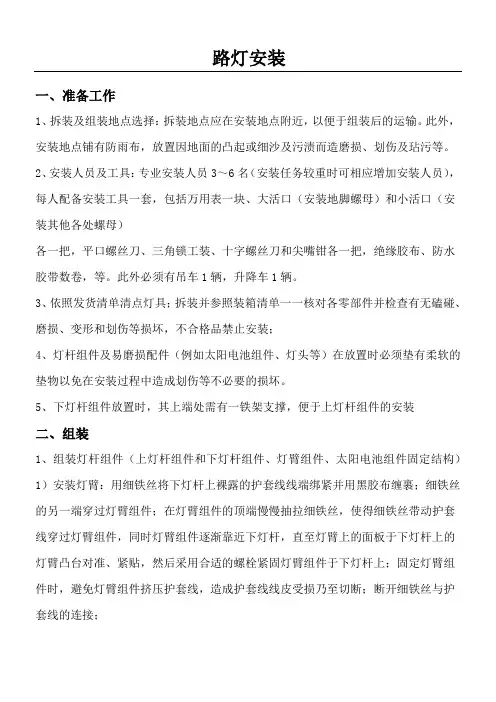

路灯安装

一、准备工作

1、拆装及组装地点选择：拆装地点应在安装地点附近，以便于组装后的运输。此外，安装地点铺有防雨布，放置因地面的凸起或细沙及污渍而造磨损、划伤及玷污等。

2、安装人员及工具：专业安装人员3～6名（安装任务较重时可相应增加安装人员），每人配备安装工具一套，包括万用表一块、大活口（安装地脚螺母）和小活口（安装其他各处螺母）

各一把，平口螺丝刀、三角锁工装、十字螺丝刀和尖嘴钳各一把，绝缘胶布、防水胶带数卷，等。此外必须有吊车1辆，升降车1辆。

3、依照发货清单清点灯具；拆装并参照装箱清单一一核对各零部件并检查有无磕碰、磨损、变形和划伤等损坏，不合格品禁止安装；

4、灯杆组件及易磨损配件（例如太阳电池组件、灯头等）在放置时必须垫有柔软的垫物以免在安装过程中造成划伤等不必要的损坏。

5、下灯杆组件放置时，其上端处需有一铁架支撑，便于上灯杆组件的安装

二、组装

1、组装灯杆组件（上灯杆组件和下灯杆组件、灯臂组件、太阳电池组件固定结构）

1）安装灯臂：用细铁丝将下灯杆上裸露的护套线线端绑紧并用黑胶布缠裹；细铁丝的另一端穿过灯臂组件；在灯臂组件的顶端慢慢抽拉细铁丝，使得细铁丝带动护套线穿过灯臂组件，同时灯臂组件逐渐靠近下灯杆，直至灯臂上的面板于下灯杆上的灯臂凸台对准、紧贴，然后采用合适的螺栓紧固灯臂组件于下灯杆上；固定灯臂组件时，避免灯臂组件挤压护套线，造成护套线线皮受损乃至切断；断开细铁丝与护套线的连接； 2）安装灯具（内装有灯源）：将打开的灯具接近灯臂上端，裸露的护套线从灯具尾部穿进灯具内；拉动护套线，同时将灯具插入灯臂上，两者的重合长度为150mm；将护套线接在灯具内部的接线端子上，接线时注意正、负极接线的正确；以灯臂为中性转动灯具，使得灯罩正朝地面，然后将灯具固定于灯臂上；关闭灯具。

3)组装上灯杆组件：

a、依次将支架组件和角钢框紧固于上灯杆组件上，螺纹连接部位要受力均匀、紧固；连接支架和角钢框的同时，采用细铁丝把护套线从灯杆中经过支架组件引到角钢框内；

- 1 - 太阳能照明安装工程

施

工

组

织

方

案

工程名称：

太阳能照明安装工程

编制单位：绵阳宏茗新能源科技有限责任公司

编制人：***

编制日期：2012年5 月18日

- 2 - 目录

一 综合说明

二 工程概况

三、 施工组织机构及施工人员计划

四 、 质量目标及质量保证措施

五、 安全保证体系及安全保证措施

六、 施工进度计划及工期保证措施

七、 施工技术方案

八、 施工成品保护措施及现场文明施工措施

九、 成品保护和成本控制措施

十、 工程技术资料管理

十一、 优惠指标承诺

- 3 -

一、 综合说明

1.1 投标说明

我公司收到招标文件后，在认真学习领会招标文件的基础上，组织有关人员熟悉图纸，查看现场，市场调查后，且按公司ISO9001：2000质量体系标准进行招投标评审，决定进行此次投标工程活动，并安排技术、造价专业相关人员进行技术方案、工程预算、投标方案的编制工作。

同时根据工程的特点，综合考虑我公司施工实力、特长、技术、机具配套能力等多方面因素，在充分了解招标文件所提各项要求的前提下，编写了本工程施工组织方案设计。对于各分部工程、关键工序之间的相互协调和衔接等方面问题，我们在编制施组过程中已进行了技术措施可行性论证，认为是较为科学合理，能达到确保工期和安全、保证质量、提高效益之目的，以为XXX城市量化贡献我公司的一份力量。

1.2编制依据

1.2.1一一一照明施工指挥所提供的施工招标文件和工程图纸。

1.2.2 我司工地现场考察和市场调查所得资料

1.2.3 招标答疑所获得情况

1.2.4 本公司类似工程施工经验

1.2.5 本公司ISO9000:2000质量管理体系文件

1.2.6 国家颁布的现行法律、法规，以及工程质量，文明施工及安全生产的有关规定及要求。

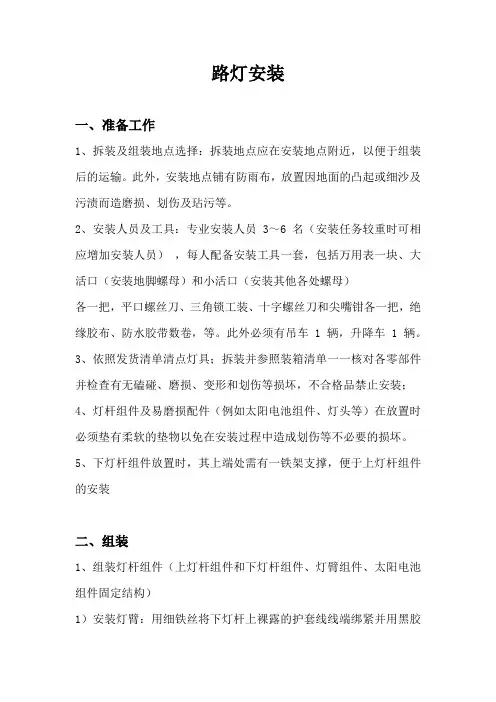

路灯安装

一、准备工作

1、拆装及组装地点选择：拆装地点应在安装地点附近，以便于组装后的运输。此外，安装地点铺有防雨布，放置因地面的凸起或细沙及污渍而造磨损、划伤及玷污等。

2、安装人员及工具：专业安装人员 3～6 名（安装任务较重时可相应增加安装人员） ，每人配备安装工具一套，包括万用表一块、大活口（安装地脚螺母）和小活口（安装其他各处螺母）

各一把，平口螺丝刀、三角锁工装、十字螺丝刀和尖嘴钳各一把，绝缘胶布、防水胶带数卷，等。此外必须有吊车 1 辆，升降车 1 辆。

3、依照发货清单清点灯具；拆装并参照装箱清单一一核对各零部件并检查有无磕碰、磨损、变形和划伤等损坏，不合格品禁止安装；

4、灯杆组件及易磨损配件（例如太阳电池组件、灯头等）在放置时必须垫有柔软的垫物以免在安装过程中造成划伤等不必要的损坏。

5、下灯杆组件放置时，其上端处需有一铁架支撑，便于上灯杆组件的安装

二、组装

1、组装灯杆组件（上灯杆组件和下灯杆组件、灯臂组件、太阳电池组件固定结构）

1）安装灯臂：用细铁丝将下灯杆上裸露的护套线线端绑紧并用黑胶布缠裹；细铁丝的另一端穿过灯臂组件；在灯臂组件的顶端慢慢抽拉细铁丝，使得细铁丝带动护套线穿过灯臂组件，同时灯臂组件逐渐靠近下灯杆，直至灯臂上的面板于下灯杆上的灯臂凸台对准、紧贴，然后采用合适的螺栓紧固灯臂组件于下灯杆上；固定灯臂组件时，避免灯臂组件挤压护套线，造成护套线线皮受损乃至切断；断开细铁丝与护套线的连接；

2）安装灯具（内装有灯源） ：将打开的灯具接近灯臂上端，裸露的护套线从灯具尾部穿进灯具内；拉动护套线，同时将灯具插入灯臂上，两者的重合长度为 150mm；将护套线接在灯具内部的接线端子上，接线时注意正、负极接线的正确；以灯臂为中性转动灯具，使得灯罩正朝地面，然后将灯具固定于灯臂上；关闭灯具。

3)组装上灯杆组件：

a、依次将支架组件和角钢框紧固于上灯杆组件上，螺纹连接部位要受力均匀、紧固；连接支架和角钢框的同时，采用细铁丝把护套线从灯杆中经过支架组件引到角钢框内；

太阳能路灯安装施工技术方案

1、 安装工艺流程图

2、施工工艺方法：

1、 应按规定的施工及施工规范、质量评定标准以及标准图集施工。

2、 电气系统，按土建施工顺序，做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。 安装准备

预埋管、件等交接检查

PVC下线管预埋

支吊托架制安装、

照明器具安装 组件安装

组装联调

校光源 校组件

吊立安装

电器安装调试

交工验收 3、灯基础浇注，路灯安装，电气系统穿电缆，系统调试，通电实验。

3 各工序流程及主要施工方法

一、工序流程

施工中采用以下流程：

定灯位→挖路基坑 → 挖电池井 →浇注路灯基础→路灯组装→ 路灯安装→电气设备安装 → 实验、调试 → 自检 → 竣工验收

二、施工方法

1、 定灯位：按照施工图及现场情况，以灯位间距为35米为基准确定路灯安装位置

2、挖灯基坑及电池井：以图纸为基础，在路灯基础位置挖路灯基坑 电池井。

3、浇注路灯基础浇注：按路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度试验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。

4、电池井：应符合深度保温要求下列要求，与路灯基础连接线管要匹配无误差。

5、路灯安装规定

同一街道、公路、广场、桥梁的路灯安装高度（从光源到地面）、仰角、装灯方向宜保持一致。

基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿础并应超出基础平面30～50mm。浇制钢筋混凝土基础前必须排除坑内积水。

灯具安装纵向中心线和灯臂纵向中心线应一致，灯具横向水平线应与地面平行，紧固后目测应无歪斜。

灯头固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：
