实验二清零程序实验报告

  • 格式：docx
  • 大小：24.14 KB
  • 文档页数：2

1 2 竭诚为您提供优质文档/双击可除

实验二清零程序实验报告

篇一：单片机实验一清零程序实验报告

佛山科学技术学院

实验报告

课程名称实验项目清零程序专业班级姓名学号指导教师成绩日期年月日

实验报告内容：一实验目的二实验仪器（仪器名称、型号、参数、编号）三实验原理（原理文字叙述和公式、原理图）四.实验步骤五、实验数据和数据处理六.实验结果七.分析讨论（实验结果的误差来源和减小误差的方法、实验现象的分析、问题的讨论等）八.思考题

篇二：实验二程序设计实验

电子科技大学中山学院学生实验报告

篇三：实验二清零程序

实验二清零程序

2 2 1．实验方式：

模拟调试

2．实验内容：

把外部RAm

（xDATA）的2000-20FFhRAm空间置零

3．实验器材：

已经安装了KeILuv2集成调试环境软件的计算机1台

4．程序框图：

5．实验步骤：

(1)编写程序并编译通过。

(2)进入调试状态,点击工具栏中“”打开memory窗口，在memory1“Address”

位置上输入“x:2000h”,显示如下图1，把光标移到2000h的单元上，点鼠标右键，在开出的窗口中选择“modifymemoryatx:0x002000”，然后出现如下图2的窗口，在这里边输入一个数据，如95h。同样的方法,修改20XXh-20FFh单元内容。

图1图2

(3)按单步键，可以看到memory#1窗口2000h开始的单元的变化。

(4)修改程序把4000h-5000h中内容置55h。

合集下载

实验02 内存清零

实验02 内存清零

实验二 内存清零及内存操作

一、实验目的

1、掌握内存读写方法。

2、了解内存的块操作方法。

二、实验内容

对指定内存起址和长度的块，要求将其内容清零，设起址为4000H，长度为1000H。

三、实验程序框图

四、实验程序清单

1.、采用COM模板，调试下列程序，观察内存变化，并截图

START: MOV AL,00H ;CLEAR RAM:4000--4FFFH

MOV BX,4000H

CON1: MOV [BX],AL

INC BX

CMP BX,5000H

JNE CON1

HLT

五、实验思考题 1、将内存数据段起址为1001H，长度为99个单元，送入值1—99的压缩BCD码

即：1001H的内容为01H，1002单元的内容为02H，依次类推。

试编写程序，运行该程序，并将运行过程和运行结果截图。采用COM模板

2、用串操作指令实现如下功能

1）在内存2000:1040H处，依次存入字符串”Anhui agricultural university”

2）将此字符串用串操作指令复制到3000:2002H处

3）从3000:2002H处开始检索该字符串，将其中的u替换成U

CLD

MOV DX,2000H

MOV DI,1040H

MOV AL,'A'

STOSB

MOV AL,'n'

STOSB

MOV AL,'h'

STOSB

MOV AL,'u'

STOSB

MOV AL,'i'

STOSB

MOV AL,'a'

STOSB

MOV AL,'g'

STOSB

MOV AL,'r'

STOSB

MOV AL,'i'

STOSB

MOV AL,'c'

STOSB

MOV AL,'u'

STOSB

MOV AL,'l'

STOSB

MOV AL,'t'

STOSB

MOV AL,'u'

STOSB

2020年哈工大单片机实验报告

2020年哈工大单片机实验报告

哈工大单片机实验报告

Harbin Institute of Technology

单片机原理与应用

实验报告

学生姓名 学班专

号 级 业

任课教师 所在单位

软件实验

-1-

在软件实验部分，通过实验程序的调试，使学生熟悉MCS-51的指令系统，了解程序设计过程，掌握汇编语言设计方法以及如何使用实验系统提供的调试手段来排除程序错误。

实验一 清零程序

一、实验目的

掌握汇编语言设计和调试方法，熟悉键盘操作。

二、实验内容

把2~2FFh的内容清零。

三、程序框图

四、实验过程

实验中利用MOVX语句，将外部存储器指定内容清零。利用数据指针DPTR完成数据传送工作。程序采用用循环结构完成，R移动单元的个数，可用CJNE比较语句判断循环是否结束。

五、实验结果及分析

【问题回答】清零前2H~2FFH中为内存里的随机数，清零后全变为。

-2-

六、实验源程序

;清零程序 ORG 64H

MOV DPTR,#2H ;(2H)送DPTR MOV R,#H

HERE: MOVX @DPTR,A ;送(DPTR)

INC DPTR ;DPTR+1 INC R

CJNE R,#FFH,HERE SJMP $ END

实验二 拆字程序

一、实验目的

掌握汇编语言设计和调试方法。

二、实验内容

把2H的内容拆开，高位送21H低位，低位送22H低位，21H、22H高位清零，一般本程序用于把数据送显示缓冲区时用。

三、程序框图

四、实验过程

将寄存器中内容送入2H，分别将高低四位移到低位，将高四位置零然后移入21H和22H中。利用MOVX指令、DPTR指针可实现数据的传送，利用高低四位交换指令SWAP和与指令ANL可进行对高低位的清零。

存储器块清零实验报告

存储器块清零实验报告

1 7 竭诚为您提供优质文档/双击可除

存储器块清零实验报告

篇一：实验1存储器块清零

实验一存储器块清零

一、实验目的

1.掌握存储器读写方法

2.了解存储器的块操作方法

二、实验设备

1．伟福Lab6000增强型开放式通用实验/仿真系统；

2．计算机。

三、实验要求

指定存储器中某块的起始地址和长度，要求能将其内容清零。将外部数据存储器中2000h开始的20个存储器单元内容清零。

四、实验说明

通过本实验，学生可以了解单片机读写存储器的读写方

2 7 法，同时也可以了解单片机编程，调试方法。如何将存储器块的内容置成某固定值(例全填充为0FFh)?请学生修改程序，完成此操作。

五、程序框图

六、实验结果

七、实验分析

篇二：实验1存储器块清零程序

实验1存储器块清零程序

一、实验要求

指定存储器中某块的起始地址和长度，将其内容清零。

二、实验目的

1、学习使用模拟软件，编辑简单程序；

2、掌握存储器的读写方法；

3、了解存储器块操作块操作方法

三、实验内容

1、实验步骤

启动pc机，打开uVision2软件。

创建工程project文件，然后创建main.c源程序，。实现对数据块Da[10]的清零函数clearDataZone：

2、对代码进行编译，编译无误后，进入Debug运行程序，打开数据窗口(DATA)，点击暂停按钮，观察要清零的数据区是否被清零。同时打开反汇编代码窗口，找出这段c代

3 7 码用到的汇编指令有哪些？并对反汇编代码截图。

指令：

moVsJmp

LJmpoRL

cLRJnZ

JZLcALL

Dec

3、针对2中你看到的每一句汇编代码写出相应的含义，并标出。

c:0x011b7808moVR0,#0x08

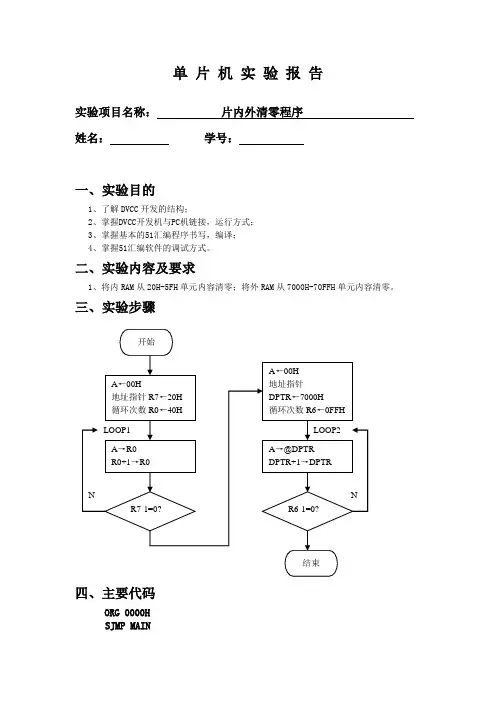

片内外清零程序

片内外清零程序

单 片 机 实 验 报 告

实验项目名称： 片内外清零程序

姓名： 学号：

一、实验目的

1、了解DVCC开发的结构；

2、掌握DVCC开发机与PC机链接，运行方式；

3、掌握基本的51汇编程序书写，编译；

4、掌握51汇编软件的调试方式。

二、实验内容及要求

1、将内RAM从20H-5FH单元内容清零；将外RAM从7000H-70FFH单元内容清零。

三、实验步骤

四、主要代码

ORG 0000H

SJMP MAIN A←00H

地址指针R7←20H

循环次数R0←40H 开始

A→R0

R0+1→R0

R7-1=0? A←00H

地址指针

DPTR←7000H

循环次数R6←0FFH

A→@DPTR

DPTR+1→DPTR

R6-1=0?

结束 LOOP1 LOOP2

N N ORG 0030H

MAIN:MOV SP,#60H

MOV R0,#20H

MOV R7,#40H

MOV A,#00H

LOOP1:MOV @R0,A

INC R0

DJNZ R7,LOOP1

MOV DPTR,#7000H

MOV R6,#0FFH

MOV A,#00H

MOVX @DPTR,A

LOOP2:INC DPTR

MOVX @DPTR,A

DJNZ R6,LOOP2

SJMP $

END

五、实验结果分析及思考

1. 片内外清零仿真结果：

内RAM从20H-5FH单元内容为00H：

外RAM从7000H-70FFH单元内容为00H：
