工程角度测量方法相关知识
工程角度测量是工程领域中常见的一项任务，通常用于测量建筑物、结构、道路、管道等的角度和方位。以下是与工程角度测量方法相关的一些知识：
1.测角仪器：测角仪器是用于测量角度的工具，常见的测角仪器包括经纬仪、全站仪、自动水准仪等。这些仪器可以通过激光或电子传感器精确测量水平角和垂直角。
2.全站仪：全站仪是一种多功能的测量仪器，可以测量水平角、垂直角和斜距等参数。它通常用于测量建筑物的角度、地形的高程等。
3.测角原理：测角的基本原理是利用三角法和光学原理进行测量。通过观测目标物体与测量仪器之间的角度，可以计算出目标物体的方位和位置。
4.目标反射器：在进行角度测量时，通常需要使用目标反射器来增强测量的精度和准确性。目标反射器可以反射出测量仪器发射的激光或光束，使测量结果更加准确。
5.标志物和控制点：在实际测量中，常常会设置标志物和控制点来标记测量的位置和方向。这些标志物和控制点通常由金属桩、标志牌等物体组成，用于指示测量点和方位。
6.数据处理和分析：完成角度测量后，需要对测量数据进行处理和分析，包括计算角度、校正误差、生成测量报告等工作。
7.误差控制：在进行角度测量时，需要注意误差的控制和校正。误差来源包括仪器误差、环境条件、人为操作等，需要采取相应的 2 / 2
措施减小误差影响。
8.安全防护：在使用测量仪器进行角度测量时，需要注意安全防护，避免仪器损坏或人身伤害。
以上是工程角度测量方法相关的一些基本知识，通过合适的仪器和方法，可以准确、高效地完成工程角度测量任务。
CHENG
CHENG 工程测量员练习题 角度测量（练习题）
一、选择题
1、经纬仪测量水平角时，正倒镜瞄准同一方向所读的水平方向值理论上应相差（ ）。
A．180° B．0° C．90° D．270°
2、经纬仪不能直接用于测量（ ）
A． 点的坐标 B． 水平角 C． 垂直角 D． 视距
3、用经纬仪测竖直角，盘左读数为81º12´18"，盘右读数为278º45´54"。则该仪器的指标差为（ ）
A．54" Ｂ．-54" Ｃ．6" Ｄ．-6"
4、以下测量中不需要进行对中操作是（ ）。
A．水平角测量 B．水准测量 C．垂直角测量 D．三角高程测量
5、角度测量读数时的估读误差属于（ ）。
A．中误差 B．系统误差 C．偶然误差 D．相对误差
6、经纬仪对中和整平操作的关系是（ ）。
A. 互相影响，应反复进行 B. 先对中，后整平，不能反复进行
C．相互独立进行，没有影响 Ｄ．先整平，后对中，不能反复进行
7、若竖盘为全圆式顺时针注记，在进行竖直角观测时，盘左读数为L，盘右读数为R，指
标差为x，则盘左、盘右竖直角的正确值是（ ）。
A．90°-L-x ；R+x-270° B．90°-L+x ；R-x-270° C．L+x-90° ；270°-R-x D．L-x-90° ；270°-R+x
8、在进行竖直角观测时，若瞄准的是与目标在同一水平面的其它点，则所测竖直角的结果与实际上的角值相比（ ）。
A．增大 B．减小 C．不变 D．不确定
9、在进行水平角观测时，若瞄准的是目标正上方的某点，则所测的角度结果与该角的实际值相比（ ）。
A．增大 B．减小 C．不变 D．不确定

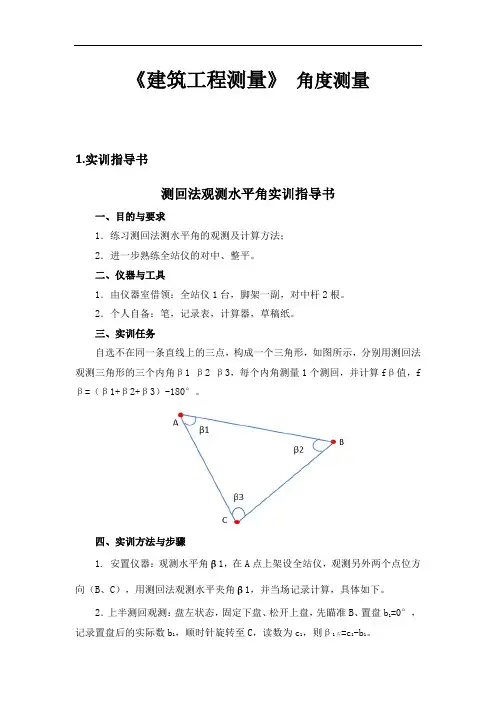

《建筑工程测量》 角度测量
1.实训指导书
测回法观测水平角实训指导书
一、目的与要求
1．练习测回法测水平角的观测及计算方法；
2．进一步熟练全站仪的对中、整平。
二、仪器与工具
1．由仪器室借领：全站仪1台，脚架一副，对中杆2根。
2．个人自备：笔，记录表，计算器，草稿纸。
三、实训任务
自选不在同一条直线上的三点，构成一个三角形，如图所示，分别用测回法观测三角形的三个内角β1 β2 β3，每个内角测量1个测回，并计算fβ值，fβ=（β1+β2+β3）-180°。
四、实训方法与步骤
1. 安置仪器：观测水平角β1，在A点上架设全站仪，观测另外两个点位方向（B、C），用测回法观测水平夹角β1，并当场记录计算，具体如下。
2．上半测回观测：盘左状态，固定下盘、松开上盘，先瞄准B、置盘b1=0°，记录置盘后的实际数b1，顺时针旋转至C，读数为c1，则β1左=c1-b1。
3．下半测回观测：盘右状态，先瞄准C、读数，记录为c2，逆时针旋转B，读数记录为b2，则β1右=c2-b2。
4．若02-右1左1，取平均值2右1左11为最终观测角值β1；否则，重新观测上下半测回。
5．同样的方法观测β2，β3并当场计算。
6. 计算fβ值，fβ=（β1+β2+β3）-180°，当nf40〞时，满足精度要求。
五、注意事项
1．仪器要安置稳妥，对中、整平要仔细；
2．观测目标尽量瞄准目标根部，并认真消除视差；
3．在观测中若发现气泡偏离较多，应废弃重新整平观测；
4. 小组每人轮流观测，如实填写实习数据，不得篡改数据；
5. 规范操作，角度闭合差必须满足：nf40〞，否则，应该重测。
六、上交资料
1.每组上交测回法观测水平角实训记录一份。
2.每人上交实训报告一份。
2.数据记录表
测回法水平角观测实训记录
日期：_____年___月___日 天气：_____ 仪器型号：____________组号：________
角度测量方法
角度测量方法在我们的日常生活中广泛应用，其准确有效的测量技术可以满足我们复杂测量需求，其中包括：
1、倾角高度测量法：就是利用精密仪器测定水平面与垂直面间夹角的测量方法，它可以用来测量建筑物的高度或地形的斜面坡度等，这种测量方式的准确度极高。
2、直接角测量法：利用角度仪或经纬仪来测量各个点到水平面或垂直面的夹角，与上述的倾角高度测量法类似，但它可以测量更小的夹角，例如标准点之间的夹角，以此来测量更复杂的形状或形状变化。
3、投射角测量法：由一个发散传递光线源来发出一个光源，然后通过测量投射出来的夹角，将光源投影到指定的位置，通过测量投射出来的夹角来实现对目标物体的角度测量。
4、三角法：通过测量某一物体定位在空间中的三个位置，经三解计算法可以确定其在水平面和垂直面间的夹角。
5、射线角度测量法：由于物体表面可以完全反射和透射光线，因此，通过物体表面进行反射和透射可以测量到夹角，从而可以准确地测量物体角度。
通过以上方法，我们可以精确测量物体在空间坐标系中垂直、水平各角度的变化，来完成测量。
