气体灭火系统

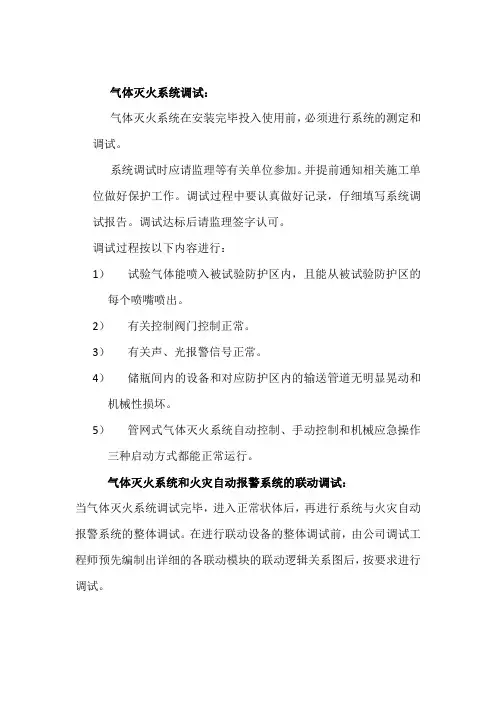

气体灭火系统调试：

气体灭火系统在安装完毕投入使用前，必须进行系统的测定和调试。

系统调试时应请监理等有关单位参加。并提前通知相关施工单位做好保护工作。调试过程中要认真做好记录，仔细填写系统调试报告。调试达标后请监理签字认可。

调试过程按以下内容进行：

1） 试验气体能喷入被试验防护区内，且能从被试验防护区的每个喷嘴喷出。

2） 有关控制阀门控制正常。

3） 有关声、光报警信号正常。

4） 储瓶间内的设备和对应防护区内的输送管道无明显晃动和机械性损坏。

5） 管网式气体灭火系统自动控制、手动控制和机械应急操作三种启动方式都能正常运行。

气体灭火系统和火灾自动报警系统的联动调试：

当气体灭火系统调试完毕，进入正常状体后，再进行系统与火灾自动报警系统的整体调试。在进行联动设备的整体调试前，由公司调试工程师预先编制出详细的各联动模块的联动逻辑关系图后，按要求进行调试。

2）集流管焊接前的制作方法、安装前的要求及油漆颜色

（1）应采用机械加工的方法；

（2）应做防腐处理；

（3）安装前应清晰内腔并封闭出口；

（4）集流管外表面应涂红色油漆。

3）选择阀的安装要求

（1）选择阀操作手柄应安装在操作面一侧，当安装高度超过1.7M时应采取便于操作的措施。

（2）采用螺纹连接的选择阀，其与管道连接处宜采用活接头；

（3）选择阀上应设置标明防护区名称或编号的永久性标志牌，并应将标志牌固定在操作手。

管网水压强度试验和气体严密性试验：

1、 水压强度试验

高压气体灭火系统输送管道的水压试验压力应为工作压力的1.5倍，水压强度试验时将压力升至试验压力后保压5min，检查管道各连接处应无明显滴漏，目测管道应无变形。

2、 气压严密性试验

高压气体灭火系统输送管道的水压强度试验合格后，还需进行气压严密性试验，加压介质可采用空气或氮气，试验压力为水压强度试验压力2/3，试验时应将压力升至试验压力，关断试验气源后，3min内压力降不应超过试验压力的10%，且用涂刷肥皂水等方法检查防护区外的管道连接处，应无气泡产生。

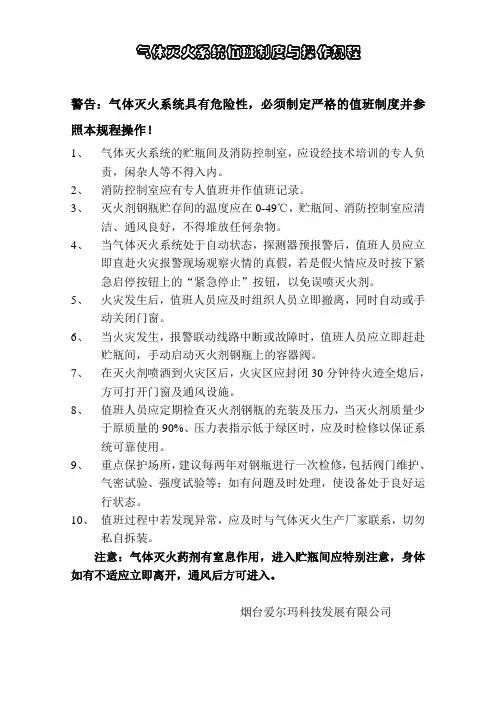

气体灭火系统值班制度与操作规程

警告：气体灭火系统具有危险性，必须制定严格的值班制度并参照本规程操作！

1、 气体灭火系统的贮瓶间及消防控制室，应设经技术培训的专人负责，闲杂人等不得入内。

2、 消防控制室应有专人值班并作值班记录。

3、 灭火剂钢瓶贮存间的温度应在0-49℃，贮瓶间、消防控制室应清洁、通风良好，不得堆放任何杂物。

4、 当气体灭火系统处于自动状态，探测器预报警后，值班人员应立即直赴火灾报警现场观察火情的真假，若是假火情应及时按下紧急启停按钮上的“紧急停止”按钮，以免误喷灭火剂。

5、 火灾发生后，值班人员应及时组织人员立即撤离，同时自动或手动关闭门窗。

6、 当火灾发生，报警联动线路中断或故障时，值班人员应立即赶赴贮瓶间，手动启动灭火剂钢瓶上的容器阀。

7、 在灭火剂喷洒到火灾区后，火灾区应封闭30分钟待火迹全熄后，方可打开门窗及通风设施。

8、 值班人员应定期检查灭火剂钢瓶的充装及压力，当灭火剂质量少于原质量的90%、压力表指示低于绿区时，应及时检修以保证系统可靠使用。

9、 重点保护场所，建议每两年对钢瓶进行一次检修，包括阀门维护、气密试验、强度试验等；如有问题及时处理，使设备处于良好运行状态。

10、 值班过程中若发现异常，应及时与气体灭火生产厂家联系，切勿私自拆装。

注意：气体灭火药剂有窒息作用，进入贮瓶间应特别注意，身体如有不适应立即离开，通风后方可进入。

烟台爱尔玛科技发展有限公司

气体灭火系统

集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN# 第七章 气体灭火系统

第一节 系统的构成

一、气体灭火系统的分类

防护对象 全淹没和局部应用

安装结构 管网和预制；

管网：组合分配和单元独立；

灭火剂 二氧化碳、七氟丙烷、惰性气体

二、气体灭火系统的构成

灭火机瓶组、驱动气体瓶组、单向阀、选择阀、减压装置、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀、管路管件

灭火剂储存容器 钢质无缝容器和钢质焊接容器

容器阀（瓶头阀） 灭火剂瓶组容器阀和驱动气体瓶组容器阀 封存、释放、充装、超压泄放功能

选择阀 和防护区一一对应

单向阀 灭火剂流通管路单向阀

驱动气体控制管路单向阀 连接管与集流管之间

启动管路上

安全泄放装置

（安全阀） 灭火剂瓶组安全泄放装置、驱动气体瓶组安全泄放装置和集流管安全泄放装置 瓶组和集流管上

检漏装置 包括：压力显示器、称重装置和液位测量装置

信号反馈装置

（压力开关） 释放管路或选择阀上

低泄高封阀 低泄高封阀安装在系统启动管路上，处于开启状态，进口压力达到设定压力时关闭，主要作用是排除气源泄漏积聚在启动管路内的气体

第二节 系统部件、组件（设备）的检查

1、泄压装置的泄压方向不应朝向操作面。

3、低压二氧化碳灭火系统储存容器上应至少设置2套安全泄压装置，安全阀要通过专用的泄压管接到室外。

3、压力计、液位计、称重显示装置安装在便于人员观察和操作；

4、选择阀操作手柄安装在操作面一侧：≤h≤；与管网采用螺纹连接宜用活接。

5、管道采用螺纹连接时宜采用螺纹连接，密封材料均匀涂在附着在管道的螺纹部分，不得将填料挤入管道内；露2-3条螺纹，清理干净，防腐处理；

6、已防腐处理的无缝钢管不宜采用焊接连接，需采用法兰焊接时二次防腐处理。 7、管道穿越墙壁、楼板处要安装套管。套管D比管道D至少大2级，穿墙套管长度与墙厚相等，穿楼板套管应高出地板50mm。管道穿越变形缝时，设置柔性管段。

.

. 防护区安装设备及作用原理

七氟丙烷灭火剂在标准状态下是一种无色、无味、不导电的气体，其密度约是空气的6

倍，在一定压力下呈液态，释放后不含有粒子或油状残余物，不会污染环境和被保护物，不危害人类生存环境；灭火技术成熟；灭火后不留残渍；合成物在大气中存留寿命短；灭火剂不导电；具有良好的储存性和稳定性。因此是理想的灭火药剂。

本防护区大小为：7.8M*5.7M*3.75M；防护区内为计算机房。根据GB50116-2013火灾自动报警系统设计规范要求，本防护区设定1只烟感探测器、2只温感探测器；根据GB50370-2005气体灭火系统设计规范要求，防护区内、外各设定1只火灾声光警报器，每个门口设定1个气体释放指示灯、1个紧急启/停按钮；根据GB50370-2005规范计算需要109.8Kg七氟丙烷药剂，需要120L的钢瓶充装，要求设定1个2型自动泄压装置。

防护区内烟雾浓度满足触发烟感探测器动作时，烟感探测器发出信号给火灾报警控制器，防护区内温度上升到能够触发感温探测器动作时（温度上升一般在产生烟雾之后），感温探测器也发出信号给火灾报警控制器，火灾报警控制器接收到感烟、感温探测器都动作后通过设定的逻辑关系给气体灭火控制器发出对应防护区的启动信号，气体灭火控制器通给出信号启动七氟丙烷灭火装置的电磁阀，灭火药剂喷出；在火灾报警控制器给气体灭火控制器发出对应防护区的启动信号时对应区内外的火灾声光警报器启动（发出消防车声音及闪灯）信号，灭火药剂释放后触发反馈信号给气体灭火控制器，灭火控制器给出信号点亮气体释放指示灯；七氟丙烷药剂释放后灭火机理：1、产生能够惰化火焰中的活性自由基，阻断燃烧时的链式反应。2、灭火剂在喷出喷嘴时，液体灭火剂迅速转变成气态需要吸收大量热量，降低了保护区内火焰周围的温度。3、保护区内灭火剂的喷放降低了氧气的浓度，降低了燃烧的速度。

药剂释放后房间内的压力会突然增大，在1200KPa时泄压口自动打开泄压，小于1200KPa时泄压口自动关闭。药剂释放时要是没有释放的窗口，防护区窗户的压强达不到要求就会把窗户压破，药剂会进入大气，起不到灭火作用。
