1、编制说明.

依据合同条款规定，我******承建中国******技有限公司四氧化硅综合利用项目氢化车间全部设备安装工程，由于工程性质及工艺要求决定,安装设备种类多、数量大、集中度高；结合我公司多年相关工程的施工经验，以及先进的科学管理模式，和精心认真的施工组织以确保该项工程有计划、有顺序、有条理的高效运行，完成业主所制定的工期目标、安全目标；达到业主满意。作此方案意在指导施工，使设备安装工艺更趋合理、科学、高效。

目录

一、 工程概况­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­1

二、 编制依据­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­1

三、 设备安装­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­1

四、 施工程序­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­8

五、 工程质量保护措施­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­10

六、 现场管理­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­11

七、 安全应急预案­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­12

一、工程概况

本装置为煤层气开发利用项目，主要工艺程序为来气计量、脱二氧化碳、脱水脱汞及液化、储运等。

本装置设备共约70台（套）。其中：

静设备类型45台。主要为塔类设备、容器储罐、换热器类及成套设备等。

动设备类型25台。主要有泵类设备，压缩机类设备等。

二、编制依据

1．《机械设备安装工程施工及验收通用规范》GB5023-98

2．《石油化工设备安装工程质量检验评定标准》SH3514-01

3、《化工机器安装工程施工及验收规范》通用规定（HGJ203－2000）

三、设备安装

一、设备安装施工条件

1．设计及其它技术文件齐全，施工图纸已经会审，技术交底和必要的技术培训已经完成。

2．材料、劳动力、机具基本齐全。

3．现场施工用水、电等可以满足要求。

4．基础施工完毕，混凝土强度已达要求。

二、基础验收

1．土建资料验收：质量合格证明书，测量记录及其它施工技术资料。

2．基础外观检查：

⑴ 基础上应有明显的标高基准线、纵横向中心线，须做沉降观测的需有沉降观测水准点。

设备安装方案

第 1 页 共 18 页 设备施工方案

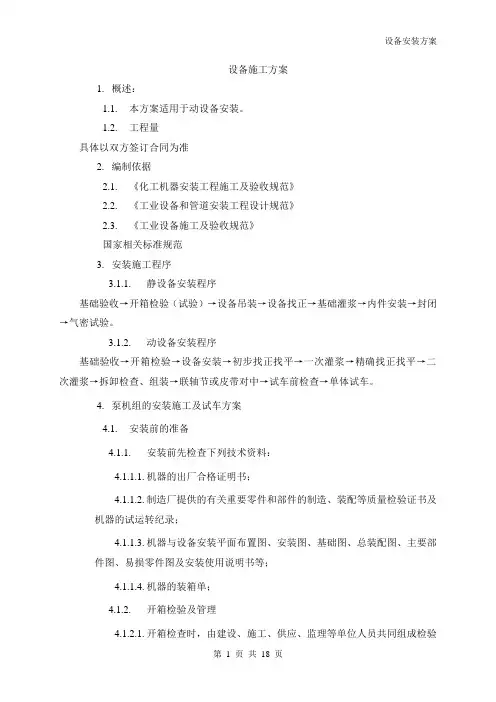

1. 概述：

1.1. 本方案适用于动设备安装。

1.2. 工程量

具体以双方签订合同为准

2. 编制依据

2.1. 《化工机器安装工程施工及验收规范》

2.2. 《工业设备和管道安装工程设计规范》

2.3. 《工业设备施工及验收规范》

国家相关标准规范

3. 安装施工程序

3.1.1. 静设备安装程序

基础验收→开箱检验（试验）→设备吊装→设备找正→基础灌浆→内件安装→封闭→气密试验。

3.1.2. 动设备安装程序

基础验收→开箱检验→设备安装→初步找正找平→一次灌浆→精确找正找平→二次灌浆→拆卸检查、组装→联轴节或皮带对中→试车前检查→单体试车。

4. 泵机组的安装施工及试车方案

4.1. 安装前的准备

4.1.1. 安装前先检查下列技术资料：

4.1.1.1. 机器的出厂合格证明书；

4.1.1.2. 制造厂提供的有关重要零件和部件的制造、装配等质量检验证书及机器的试运转纪录；

4.1.1.3. 机器与设备安装平面布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等；

4.1.1.4. 机器的装箱单；

4.1.2. 开箱检验及管理

4.1.2.1. 开箱检查时，由建设、施工、供应、监理等单位人员共同组成检验设备安装方案

第 2 页 共 18 页 小组，并按装箱单和技术资料进行检验，检验内容如下：

4.1.2.1.1. 检查包装箱外观、箱数和箱号。

4.1.2.1.2. 核对机器及附属设备的品种、型号、随机技术文件和专用工具等。

4.1.2.1.3. 检验机器及附属设备的品种、规格、数量及有无可见性缺陷等。

4.1.2.1.4. 检验后，提供建设、施工及制造厂等方面代表签署的检验报告。

4.1.2.2. 当检验中发现存在缺陷，有关人员应共同分析缺陷产生的原因及主要责任方，并采取妥善的方法进行处理。

4.1.2.3. 备用零、部件经检验并列出明细后，重新装箱，并交甲方妥善保管。
