木屋面构造做法

屋面构造做法

屋1 上人屋面

·10厚地砖铺平拍实，缝宽5-8，1:1水泥浆填缝

·25厚1:4干硬性水泥砂浆，面上撒素水泥

·40厚C20细石砼,内配6厘钢筋@150，双向分缝

@3000，缝内嵌合成高分子密封胶

·125厚泡沫混凝土(吸水率≤3%，抗压强度≥150kpa

导热系数≤0.080W/(m K))

用于建筑找坡屋面时，本层可兼做找坡层，找坡坡度2%

·干铺无纺聚酯纤维布一层（100g/O）

·3+3双层SBS改性沥青防水卷材

·20厚1:3水泥砂浆找平层

·钢筋混凝土屋面板

屋2 不上人屋面(出屋面设备间、楼梯间)

·40厚C20细石砼,内配6厘钢筋@150，双向分缝

@3000，缝内嵌合成高分子密封胶

·125厚泡沫混凝土(吸水率≤3%，抗压强度≥150kpa

导热系数≤0.080W/(m K))

用于建筑找坡屋面时，本层可兼做找坡层，找坡坡度2%

·干铺无纺聚酯纤维布一层（100g/O）

·3+3双层SBS改性沥青防水卷材 ·20厚1:3水泥砂浆找平层

·钢筋混凝土屋面板

·注：表中保温层的厚度为设计值，实际施工值应比设计值多25%

屋3 不上人屋面

·（用于钢筋混凝土雨棚）

·丙烯酸聚合物水泥砂浆抹面压光，最薄处20厚,

胶：水泥：细砂＝1：2：4

·*钢筋混凝土板（随捣随抹光）

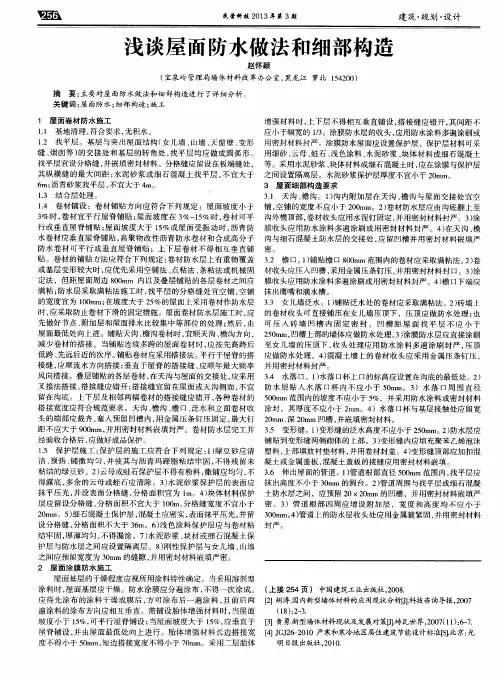

民营科技２０１３年第３期　建筑・规划・设计　

浅谈屋面防水做法和细部构造　

赵怀颖　

（宝泉岭管理局墙体材料改革办公室，黑龙江　

摘要：主要对屋面防水做法和细部构造进行了详细分析。　

关键词：屋面防水；细部构造；施工　

１　屋面卷材防水施工　１．１基地清理，符合要求，无积水。　

１．２找平层。基层与突出屋面结构（女儿墙、山墙、天窗壁、变形　

缝、烟囱等）的交接处和基层的转角处，找平层均应做成圆弧形。　

找平层宜设分格缝，并嵌填密封材料。分格缝应留设在板端缝处，　

其纵横缝的最大间距：水泥砂浆或细石混凝土找平层，不宜大于　

６ｍ；沥青砂浆找平层，不宜大于４ｍ。　

１．３结合层处理。　‘　

１．４卷材铺设：卷材铺贴方向应符合下列规定：屋面坡度小于　

３％时，卷材宜平行屋脊铺贴；屋面坡度在３％　１５％时，卷材可平　

行或垂直屋脊铺贴；屋面坡度大于１５％或屋面受振动时，沥青防　

水卷材应垂直屋脊铺贴，高聚物改性沥青防水卷材和合成高分子　

防水卷材可平行或垂直屋脊铺贴；上下层卷材不得相互垂直铺　

贴。卷材的铺贴方法应符合下列规定：卷材防水层上有重物覆盖　

或基层变形较大时，应优先采用空铺法、点粘法、条粘法或机械固　

定法，但距屋面周边８００ｍｍ内以及叠层铺贴的各层卷材之间应　

满粘；防水层采取满粘法施工时，找平层的分格缝处宜空铺，空铺　

的宽度宜为１００ｍｍ；在坡度大于２５％的屋面上采用卷材作防水层　

时，应采取防止卷材下滑的固定措施。屋面卷材防水层施工时，应　

先做好节点、附加层和屋面排水比较集中等部位的处理；然后，由　

屋面最低处向上进。铺贴天沟、檐沟卷材时，宜顺天沟、檐沟方向，　

减少卷材的搭接。当铺贴连续多跨的屋面卷材时，应按先高跨后　

低跨、先远后近的次序。铺贴卷材应采用搭接法。平行于屋脊的搭　

接缝，应顺流水方向搭接；垂直于屋脊的搭接缝，应顺年最大频率　

风向搭接。叠层铺贴的各层卷材，在天沟与屋面的交接处，应采用　

叉接法搭接，搭接缝应错开；搭接缝宜留在屋面或天沟侧面，不宜　

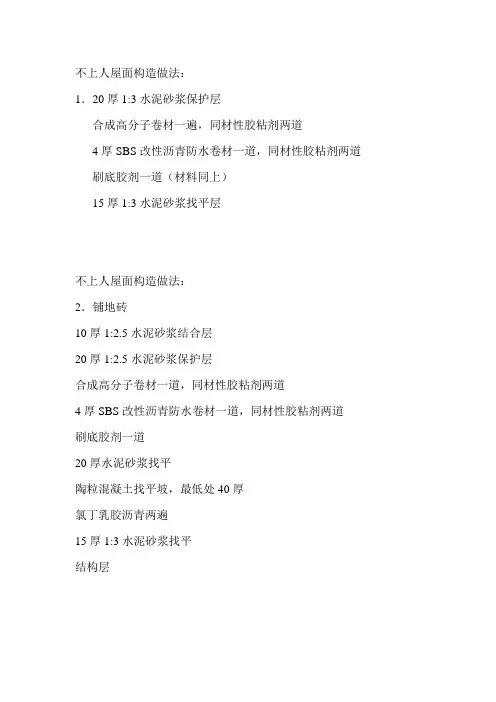

不上人屋面构造做法：

1．20厚1:3水泥砂浆保护层

合成高分子卷材一遍，同材性胶粘剂两道

4厚SBS改性沥青防水卷材一道，同材性胶粘剂两道

刷底胶剂一道（材料同上）

15厚1:3水泥砂浆找平层

不上人屋面构造做法：

2．铺地砖

10厚1:2.5水泥砂浆结合层

20厚1:2.5水泥砂浆保护层

合成高分子卷材一道，同材性胶粘剂两道

4厚SBS改性沥青防水卷材一道，同材性胶粘剂两道

刷底胶剂一道

20厚水泥砂浆找平

陶粒混凝土找平坡，最低处40厚

氯丁乳胶沥青两遍

15厚1:3水泥砂浆找平

结构层

集团屋面构造做法：

（一）上人平屋面（从上至下）：

1. 10mm厚铺地缸砖面层，干水泥擦缝，设分隔缝不小于2mX2m留10mm宽缝，填1:3石灰砂浆；

2. 20mm厚1:2.5水泥砂浆（掺建筑胶）粘结层；

3. 50mm厚C30防水混凝土防水、保护层，随打随抹；内配φ6@200单层双向钢筋，保护层厚度10mm；每隔3米设分隔缝，缝中钢筋断开，缝宽20mm（与女儿墙处缝宽30mm），内嵌防水油膏；

4. 现浇泡沫混凝土保温、找坡层，坡度2%；每隔6米设分隔缝，缝宽20mm（与女儿墙处缝宽30mm），中粗砂填缝；最薄处详保温节能设计；

5. 1.5mm厚自粘橡胶沥青防水卷材；

6. 1.5厚聚合物水性防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250；

7. 现浇钢筋混凝土屋面板，表面压实抹光；

（二）不上人平屋面（从上至下）：

1. 50mm厚C30防水混凝土防水、保护层，表面压实抹光；内配φ6@200单层双向钢筋，保护层厚度10mm；每隔3米设分隔缝，缝中钢筋断开，缝宽20mm（与女儿墙处缝宽30mm），内嵌防水油膏；

2. 现浇泡沫混凝土保温、找坡层，坡度2%；每隔6米设分隔缝，缝宽20mm（与女儿墙处缝宽30mm），中粗砂填缝；最薄处详保温节能设计；

3. 1.5mm厚自粘橡胶沥青防水卷材；

4. 1.5厚聚合物水性防水涂料在山墙四周、屋面管道周围涂刷加强层，宽度至少250，卷起至少250；

5. 现浇钢筋混凝土屋面板，表面压实抹光；

（三）、种植屋面：（从上至下）

1. 250~600厚种植土；

2. 聚脂无纺布滤水层（120g/m3）,四周上翻100高，端部通长用粘结剂50高；

3. 80厚粒径15~20陶粒排水层；

4. 50mm厚C30防水混凝土防水、保护层，随打随抹；内配φ6@200单层双向钢筋， 保护层厚度10mm；每隔3米设分隔缝，缝中钢筋断开，缝宽20mm（与女儿墙处缝宽30mm）， 内嵌防水油膏；
