220KV带电更换单联耐张水平串绝缘子现场作业程序卡汇编

220kV线更换耐张绝缘子停电施工方案(新版）220kV线更换耐张绝缘子工程停电施工方案220kV线更换耐张绝缘子工程停电施工方案***＊*****＊***＊****＊*＊＊＊工程项目部2010年＊*月第 1 页共 16 页220kV线更换耐张绝缘子工程停电施工方案批准: 年月日安全审核: 年月日初审: 年月日编写: 年月日第 2 页共 16 页220kV线更换耐张绝缘子工程停电施工方案目录一、概述 (4)1.1前言 (4)1.2编写依据 (4)1.3工程概况 (4)二、施工组织 (5)2。

1现场施工人员组成 (5)2.2施工总流程 (5)2.3施工人员准备……………………………………………………………………………………………72.4施工机具清单……………………………………………………………………………………………7三、施工技术措施 (7)3.1施工准备 (7)3.2作业任务一 (7)3。

3作业任务二 (8)3。

4作业任务三 (8)3.5作业任务四 (9)四、安健环控制措施 (9)4。

1安全措施 (9)4.2环境保护与文明施工措施.......................................... (10)4.3危险点辨识...................................................... ...... (10)五、质量控制措施及检验标准 (11)质量控制措施及检验标准...................................................... (11)六、事故应急措施 (12)七、作业风险评估与管控表 (14)第 3 页共 16 页220kV线更换耐张绝缘子工程停电施工方案一、概述1.1前言本方案适用于220kV东铁甲、乙线更换耐张绝缘子工程作业~根据现行国家或行业标准、规程、规定中对项目工程的有关要求～为保证施工有序进行和安全生产～特拟定本施工方案。

220KV带电更换单联耐张水平串绝缘子现场作业程序卡D工作票签发人根据工作的复杂程度和现场缺陷情况，合理选择工作负责人和工作班人员，填写并签发电力线路带电作业工作票，签发前应经工作负责人审核；工作票和工作任务单应一同下发给工作负责人，工区应提前向调度提出停用线路重合闸申请；d) 工具、材料的准备和要求根据工作任务单准备材料等，核对型号和数量无误；c)危险点分析预控：序号危险点控制及防范措施1 误登杆塔登塔前必须仔细核对线路双重命名、杆塔号，确认无误后方可上塔。

2 导线落地导线紧线器型号要选对，绝缘4－4滑车组、托瓶架安装可靠，4－4滑车组收紧绝缘子串下垂后，经冲击检查完好后，才能摘开绝缘子与碗头的连接。

3 触电伤害横担侧电工与带电体间、等电位电工与接地体间以及工器具上下传递时要保持1.8m的安全距离，横担侧作业人员的手不得接触第二片绝缘子的钢帽。

等电位人员手不得超过第二片绝缘子的伞裙范围。

4 高空坠落登塔时应手抓主材，不得抓脚钉，石砼上杆塔前，对脚扣、登高板冲击试验。

杆塔有防坠装置的，应使用防坠装置，上、下塔及杆塔上转位过程中，双手不得持带任何工具物品等，工作过程中应正确使用安全带。

杆塔上作业时，不得失去安全带的保护。

绝缘软梯挂上后，杆塔上电工检查悬挂情况，地面电工冲击悬挂好的软梯。

5 高空落物工具、材料等绑扎可靠，上下传递平稳，解绳前应先检查。

6 其他等电位电工进入、退出带电体前，必须汇报并听从工作负责人的指挥，同时根据现场实际情况，补充必要的危险点分析和预控内容。

A.25.4 二交一查a) 工作前，工作负责人检查工作票所列安全措施是否正确完备、是否符合现场实际条件，必要时予以补充；工作负责人应召集工作班成员进行“二交一查”，包括交代工作任务、安全措施和技术措施，进行危险点告知，检查人员及精神面貌状况和工作准备情况；b) 全体工作班成员明确工作任务、安全、技术措施和危险点后在工作票上签字。

A.25.5 人员分工a) 工作负责人1名，负责作业监护（必要时增加杆上监护人）；b) 杆上作业人员2名，负责装拆4－4绝缘滑车组、绝缘子、软梯滑车等；c) 等电位作业人员1名，负责导线与绝缘子的分解和连接及配合塔上电工装拆4－4绝缘滑车组等；d) 地面作业人员若干名，负责4－4滑车组的松紧、传递工具、绝缘子串、软梯悬挂及冲击检查等。

带电更换220kV线路双联耐张单片绝缘子新方法一、引言220kV线路是电网中重要的输电通道，其中的双联耐张单片绝缘子是承担主要的耐张和绝缘作用。

由于线路长期运行、恶劣环境、外力等原因，绝缘子可能出现老化、损坏等情况，需进行更换。

传统的更换方法往往需要停电维护，这不仅影响供电可靠性，还会增加维护成本。

开展带电更换220kV线路双联耐张单片绝缘子的新方法研究，对提高电力系统运行可靠性和经济效益具有重要意义。

二、传统更换方法存在的问题1. 停电维护时间长：传统更换方法需要对线路进行停电，维护时间长，造成供电不稳定。

2. 维护成本高：停电维护期间，需投入大量人力、物力，维护成本高。

3. 安全隐患大：在高压线路上进行维护存在较大的安全隐患，容易发生意外。

三、带电更换220kV线路双联耐张单片绝缘子新方法1. 设备准备：在带电更换220kV线路双联耐张单片绝缘子前，需要准备好相应的设备，包括带电作业设备、绝缘子更换工具、安全防护用具等。

2. 线路检测：在更换绝缘子前，需要对线路进行全面检测，确保线路运行正常，保证更换作业的安全进行。

3. 带电更换：选取合适的带电更换作业时间段，对需要更换的绝缘子进行带电更换，确保更换作业的安全和顺利进行。

在更换作业过程中，需要密切配合操作，确保更换作业无误。

4. 增加安全保障：在带电更换过程中，需要采取相应的安全措施，如使用绝缘工具、穿戴防护用具、设立安全警戒线等，增加安全保障。

四、带电更换220kV线路双联耐张单片绝缘子新方法的优势1. 供电可靠性高：带电更换方法不需要停电维护，减少对供电的影响，提高供电可靠性。

2. 维护成本低：带电更换方法节约了停电维护的人力、物力投入，降低了维护成本。

3. 更换作业安全：带电更换过程中增加了安全保障措施，提高了更换作业的安全性。

五、结论带电更换220kV线路双联耐张单片绝缘子新方法是一种高效、安全、经济的更换方法，对提高电力系统供电可靠性和降低维护成本具有重要意义，值得在实际工程中推广应用。

停电更换耐张单片绝缘子作业指导书( kV 线＃塔）广东电网公司佛山供电局输电部二○○九年十一月1。

范围1.1 本指导书适用于110kV、220kV线路上用专用卡具停电更换耐张单片绝缘子作业。

1。

2 如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变.2 规范性引用文件2.1 ISO14001—中华人民共和国安全生产法2。

2 中华人民共和国电力法2.3 DL 408—91电业安全工作规程（电力线路部分)2。

4 DL5009。

2—2004电力建设安全工作规程第2部分:架空电力线路2.5 GBJ50233-2005 110-500kV架空送电线路施工及验收规范2.6 Q/CSG1 0010—2004输变电设备状态评价标准2.7 南方电网公司《输变电主设备运行评价暂行管理办法》2。

8《南方电网公司作业指导书编写导则》3 支持文件3。

1《广东电网公司防止人身伤亡事故十项重点措施》3。

2 Q/CSG10701-2007南方电网公司《输变电设备缺陷管理标准》4 安全及预控措施本作业中存在风险、程度和控制措施见表1所示。

表1 作业风险分析预控表6 作业准备表2 作业前准备表3 个人防护用品7作业流程8 作业项目、工艺要求和质量标准本作业项目、工艺要求和质量标准以及作业过程的控制措施见表4所示。

表4 作业项目、工艺要求和质量标准、风险控制措施表9 作业后的验收与交接作业完成后,相关人员须填写相关记录。

10主要工器具清单。

地电位作业法更换220kV耐张单片绝缘子在高山区带电作业工作中，很多地方受杆塔的地理位置等因素限制，我们多采用地电位作业方式更换220kV耐张单片绝缘子。

现将该项目操作方法分享给大家。

1、作业准备1）人员安排：地电位电工3人、地面电工4人2）工器具材料准备：本项目所需工器具包括220kV绝缘拉板、大刀卡、托瓶架、绝缘操作杆、绝缘绳、零值绝缘子检测杆、转动扒销钳、绝缘滑车、全套屏蔽服、风速仪、湿度仪、绝缘检测仪、防潮苫布、绝缘子。

2、作业步骤1）现场查勘核对杆号、检测作业环境、联系调度、班前会、布置工作现场、工器具检测。

2）地电位作业人员到达作业位置，检测零值绝缘子，传递工器具。

更换绝缘子串地电位侧2人，上层横担1人。

开始传递作业工器具。

3）上下层横担作业人员相互配合，利用绝缘绳、绝缘操作杆安装组装好的绝缘拉板和大刀卡。

再次利用绝缘绳和绝缘操作杆配合，将绝缘托瓶架安装到位并将拉板适当收紧，做冲击试验。

4）利用转动扒销钳将损坏绝缘子和前一片良好绝缘子间的M销及横担侧第一片绝缘子M销拔出，收紧绝缘拉板，取下损坏绝缘子至横担第一片的绝缘子串，并拖回横担，更换良好绝缘子后恢复。

5）作业结束。

冲击试验合格后，拆除工器具，人员下塔，召开班后会，联系调度，结束工作。

3、要点分析220kV线路更换耐张绝缘子多采用等电位作业方法，地电位作业方法除安全距离等安全因素外，要点如下：1）组装绝缘拉板、大刀卡和托瓶架。

本步骤中，由于绝缘拉板、托瓶架过长、大刀卡较重，单人难以利用操作杆将其安装到位。

对此，可以将前卡（导线侧）系在绝缘绳上，有上层横担地电位作业人员配合安装。

托瓶架的安装方法类似，先将横担侧穿心螺杆，再利用操作杆将连接托瓶架导线侧的绝缘绳挑至大刀卡（前卡）上的滑车内，随后将绝缘托瓶架拉紧至紧贴绝缘子串。

托瓶架的前端一定收紧，否则绝缘子串脱离后随绝缘托瓶架下降，不利于绝缘子串恢复。

2）绝缘子串恢复。

本步骤中，由于绝缘子串从中间断开，前一片绝缘子的球头位置不固定，不易将两个断开的绝缘子串连接并插入M销。

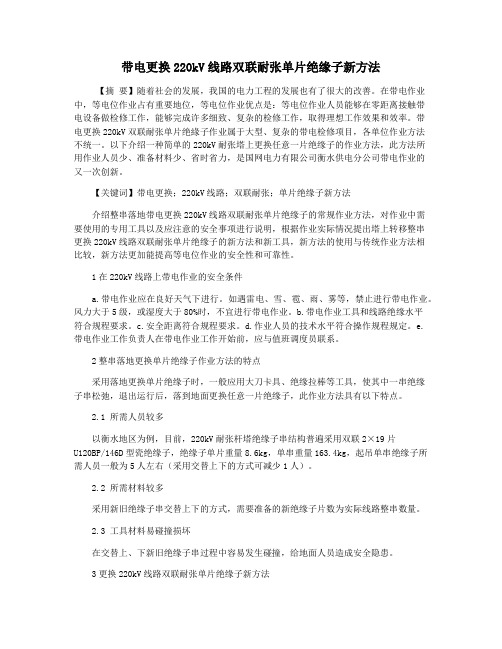

带电更换220kV线路双联耐张单片绝缘子新方法【摘要】随着社会的发展，我国的电力工程的发展也有了很大的改善。

在带电作业中，等电位作业占有重要地位，等电位作业优点是：等电位作业人员能够在零距离接触带电设备做检修工作，能够完成许多细致、复杂的检修工作，取得理想工作效果和效率。

带电更换220kV双联耐张单片绝緣子作业属于大型、复杂的带电检修项目，各单位作业方法不统一。

以下介绍一种简单的220kV耐张塔上更换任意一片绝缘子的作业方法，此方法所用作业人员少、准备材料少、省时省力，是国网电力有限公司衡水供电分公司带电作业的又一次创新。

【关键词】带电更换；220kV线路；双联耐张；单片绝缘子新方法介绍整串落地带电更换220kV线路双联耐张单片绝缘子的常规作业方法，对作业中需要使用的专用工具以及应注意的安全事项进行说明，根据作业实际情况提出塔上转移整串更换220kV线路双联耐张单片绝缘子的新方法和新工具，新方法的使用与传统作业方法相比较，新方法更加能提高等电位作业的安全性和可靠性。

1在220kV线路上带电作业的安全条件a.带电作业应在良好天气下进行。

如遇雷电、雪、雹、雨、雾等，禁止进行带电作业。

风力大于5级，或湿度大于80%时，不宜进行带电作业。

b.带电作业工具和线路绝缘水平符合规程要求。

c.安全距离符合规程要求。

d.作业人员的技术水平符合操作规程规定。

e.带电作业工作负责人在带电作业工作开始前，应与值班调度员联系。

2整串落地更换单片绝缘子作业方法的特点采用落地更换单片绝缘子时，一般应用大刀卡具、绝缘拉棒等工具，使其中一串绝缘子串松弛，退出运行后，落到地面更换任意一片绝缘子，此作业方法具有以下特点。

2.1 所需人员较多以衡水地区为例，目前，220kV耐张杆塔绝缘子串结构普遍采用双联2×19片U120BP/146D型瓷绝缘子，绝缘子单片重量8.6kg，单串重量163.4kg，起吊单串绝缘子所需人员一般为5人左右（采用交替上下的方式可减少1人）。

带电更换220kV线路双联耐张单片绝缘子新方法随着电力行业的快速发展，220kV线路的建设也是如火如荼。

而作为线路安装的重要部分之一，绝缘子的使用更是至关重要。

在绝缘子中，耐张单片绝缘子是一种常见的绝缘子类型，广泛应用于220kV线路中。

现有的更换耐张单片绝缘子的方法存在一些弊端，为了解决这些问题，我们开发了一种新的更换方法。

让我们来了解一下耐张单片绝缘子的特点。

耐张单片绝缘子由绝缘子盘和耐张金具组成，可以承受线路的张力。

在更换绝缘子时，需要将线路上的绝缘子逐个拆除，并安装新的绝缘子。

在原有的更换方法中，需要使用吊车等大型设备来拆卸和安装绝缘子，这不仅费时费力，而且造成了线路的长时间停运，给电网运营带来了不便。

为了解决这些问题，我们提出了一种新的更换方法，即带电更换方法。

这种方法主要包括以下几个步骤：在现有的绝缘子上加装临时耐张金具，并利用绳索将线路的张力分担到引线上，以保证线路的安全运行。

在拆卸绝缘子时，只需要将绳索松开，即可减小绝缘子上的张力，方便更换操作。

然后，使用专门设计的带电拆卸工具，将旧的绝缘子逐个拆卸下来。

这种工具可以通过电力驱动，减少人为操作的难度，并确保拆卸过程的安全和稳定。

接下来，将新的绝缘子安装在合适的位置，并使用带电安装工具进行固定。

这些工具可以实现自动固定，提高工作效率，并保证安装的稳定性和可靠性。

将绳索松开，使线路恢复正常的张力。

在此过程中，带电更换方法可以实现线路的快速恢复和断电时间的最小化，避免给电网运营带来不必要的损失。

带电更换220kV线路双联耐张单片绝缘子的新方法在安全、高效和可靠性方面都有很大的优势。

通过增加临时耐张金具和使用带电拆卸工具和安装工具，可以减少线路停运时间，提高工作效率，并确保线路的安全运行。

希望这种新的更换方法能够在电力行业得到广泛应用，为线路建设和运营提供更好的支持。

220kV线路带电更换耐张整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围:适用于220kV线路上带电更换耐张整串（单串）绝缘子。

引用文件：国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。

GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语国家电网安监[2009]664号《国家电网公司安全工作规程》（电力线路部分）DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》GB 50233—2005 《110～500kV架空送电线路施工及验收规范》2、作业前准备1.地面电工将前、后端卡具、紧线拉杆、托瓶架等分别传至塔上。

塔上电工、等电位电工和地面电工相互配合，按程序组装好2.工具组装完毕检查无问题后，塔上电工收紧紧线丝杠，将绝缘子串的张力转移到绝缘上，要求两杆收力均匀相等，并调整好托瓶架1.检查前后端卡具、丝杠、紧线拉杆各受力部件无问题后，等电位电工拔掉弹簧销，使绝缘子串与二联板脱离。

带电更换220kV线路双联耐张单片绝缘子新方法耐张单片绝缘子是高压电力线路中常用的绝缘元件之一，用于支撑和固定导线，起到绝缘和耐张作用。

传统的更换耐张单片绝缘子方法通常需要断开电力线路，这样不仅停电时间长，还容易造成线路的损坏。

为了减少线路停电时间和降低更换成本，我们提出了一种带电更换220kV线路双联耐张单片绝缘子的新方法。

该方法主要分为以下几个步骤：第一步，确定更换点根据线路运行情况和绝缘子的老化情况，确定需要更换的绝缘子。

选择更换点，即在哪个位置断开线路，将绝缘子更换为新的绝缘子。

第二步，准备工作在准备更换之前，需要提前购买好新的绝缘子，并对更换点附近的设备和线路进行检查和维护，确保设备的正常运行和安全。

第三步，防护措施在更换绝缘子之前，必须做好带电作业的防护措施。

工作人员必须穿戴好绝缘服、绝缘手套等个人防护装备，确保电力线路带电工作的安全。

第四步，更换绝缘子将需要更换的绝缘子处的电力线路从供电系统上切断，然后将旧的绝缘子予以拆除。

拆除绝缘子时，要注意保持线路的稳定，避免因施工操作造成线路的损坏。

然后，将新的绝缘子安装到线路上，并进行检查和固定。

安装过程中要注意绝缘子的正确安装方向和导线的正确连接，确保绝缘子能够承受线路的拉力和电压。

第五步，恢复供电确认新的绝缘子安装完毕后，需要对线路进行绝缘测试和耐压测试，确保线路的安全运行。

然后，将线路重新连接到供电系统上，恢复供电。

通过这种新的带电更换绝缘子的方法，可以有效减少线路停电时间和维护成本，提高线路的可靠性和安全性。

在具体操作中，需要严格遵守安全操作规程，确保工作人员的安全，并保证更换过程中线路的正常运行。

带电更换220kV线路双联耐张单片绝缘子新方法随着电力行业的快速发展，220kV线路的建设越来越多。

在电力系统中，绝缘子是起到支撑和绝缘的重要组件。

传统的双联耐张单片绝缘子更换方法存在一些问题，比如工期长、安全风险高、费用高等。

研发一种新的更换方法非常必要。

以下是关于新方法的详细介绍：新方法是基于旋转吊装的原理。

需要使用特制的吊装设备将待更换的绝缘子上的电流线拧掉，并将其从支架上取下。

然后，将新绝缘子用缆绳吊装至预先准备的位置。

在吊装过程中，需要严格控制绝缘子的平衡，保证吊装的稳定性。

接下来，需要对新绝缘子进行联结测试。

通过使用特制的工具，将绝缘子的金属插头与线路金具进行联结，确保连接牢固可靠。

在联结测试完成后，开始进行绝缘子的安装。

将绝缘子缆绳上的吊具固定到支架上，使绝缘子能够承受线路的拉力。

然后，使用特制的工具将绝缘子与支架上的金属箍固定，确保绝缘子的稳定性和安全性。

新方法的优点之一是工期短。

传统的更换方法需要多次调整和固定绝缘子位置，而新方法只需一次吊装和固定即可完成，大大缩短了施工时间。

新方法也能够降低安全风险。

在传统方法中，操作人员需要进行多次登高和下降的动作，容易发生意外事故。

而新方法采用吊装设备进行更换，操作人员只需操作设备，减少了登高和下降的次数，降低了意外发生的概率。

新方法的费用也相对较低。

传统方法中，需要购买大量的辅助设备和工具，并且工期较长，增加了劳动力成本。

而新方法只需要购买一套吊装设备，并且工期短，减少了劳动力成本和设备投资。

带电更换220kV线路双联耐张单片绝缘子的新方法基于旋转吊装原理，具有工期短、安全风险低、费用低等优点。

它的出现将大大提高线路维护的效率和安全性，为电力行业的发展做出了重要贡献。
