一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 交底时间：____________________4. 交底地点：____________________5. 交底人：____________________6. 参加交底人员：____________________二、工程背景衡重式路堤墙是一种常用的路堤支挡结构，其主要作用是支承路基填土、防止土体滑动和路基变形。
为确保施工安全，特进行安全技术交底。
三、施工准备1. 施工人员必须熟悉衡重式路堤墙的施工工艺和施工技术要求。
2. 施工现场应设置明显的安全警示标志，确保施工区域安全。
3. 严格审查施工图纸，确保设计合理、施工安全。
4. 准备好施工所需的机械设备、材料、工具等，并确保其性能良好。
四、安全技术措施1. 施工现场安全管理（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工区域应设置安全通道，确保人员通行安全。
（3）施工过程中，加强现场巡查，及时发现并消除安全隐患。
2. 施工技术措施（1）基础处理：确保基础处理质量，防止路基变形和滑动。
（2）衡重台施工：严格按照设计要求进行衡重台施工，确保衡重台稳定性。
（3）墙面施工：墙面施工应保证平整度，防止因墙面不平导致的路基变形。
（4）接缝处理：确保接缝处理质量，防止因接缝不严导致的路基变形和滑动。
3. 防排水措施（1）做好路基排水，防止路基积水影响施工质量。
（2）在衡重台和墙面施工过程中，做好防水措施，防止水渗入路基。
4. 施工现场消防安全（1）施工现场设置消防设施，确保消防设施完好有效。
（2）施工人员必须了解消防知识，掌握灭火器材的使用方法。
（3）施工过程中，严禁违规动火，确保消防安全。
五、施工注意事项1. 施工过程中，密切关注天气变化，遇有大雨、大雾等恶劣天气，应暂停施工。
2. 施工过程中，如发现异常情况，应立即停止施工，并报告相关责任人。

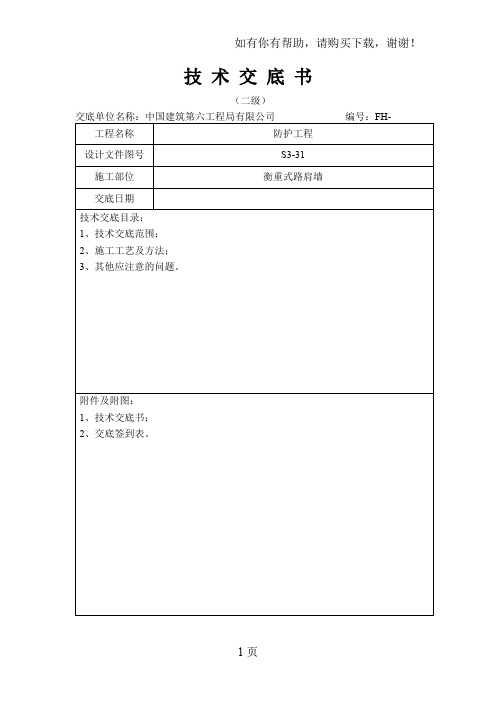

（二级）交底单位名称：中国建筑第六工程局有限公司编号：FH- 工程名称防护工程设计文件图号S3-31施工部位衡重式路肩墙交底日期技术交底目录：1、技术交底范围；2、施工工艺及方法；3、其他应注意的问题。
附件及附图：1、技术交底书；2、交底签到表。
编号：FH-单位：中国建筑第六工程局有限公司主送单位一工区防护队编号FH-工程名称衡重式路肩墙日期交底正文：1、技术交底范围三淅高速LXTJ-7标衡重式路肩墙防护工程。
2、施工工艺及方法2.1、施工工艺流程测量放线→基坑开挖→基坑整平→模板安装→片石砼浇注→砼养护→挡墙墙背回填。
2.2、测量放线根据施工图纸，把挡墙、墙背回填的平面位置放样出来，用石灰粉标示出来，为挡墙基坑的开挖做好准备。
2.3、基坑开挖，存在墙背回填处的坡面坡比修整到1：0.2。
，初步检测基坑的地基承载力。
如果检测出地基承载力满足设计要求，利用挖掘机配合人工把基坑整平，且按挡墙的设计图设置坡比；如果检测出地基承载力不满足设计要求，应该采取换填碎石处理，换填材料扩散角20°～30°，压实度不小于96%，以满足挡土墙设计承载力的要求。
，基坑不得全段开挖，以免在挡土墙时发生土体坍塌，必须采用跳槽开挖、及时分段砌筑的办法施工。
挡墙基础部分基坑施工完成后，必须回填夯实，并铺砌30cm 厚M7.5浆砌片石，铺砌宽度为3.0m。
2.4、模板安装，事先应熟悉图纸，核对各部尺寸，其类型应尽量统一，便于重复使用，但始终须保持表面平整，形状正确，有足够强度和刚度。
在模板契合中应采取措施，防止漏浆。
安装模板时须考虑浇筑混凝土的工作特点与浇筑的方法相适应，在必要的地方可以设置活板或天窗，以便于混凝土的灌注，振捣及模板内杂物的清扫。
；模板锈蚀或表面粗糙直接影响到砼的外观，施工前应进行除锈处理；安装前进行模板试拼、编号不得随意更换。
模板在安装前，先对面板进行擦洗干净，表面风干以后，采用滚筒或刷子对面板涂抹脱模剂，脱模剂要均匀。

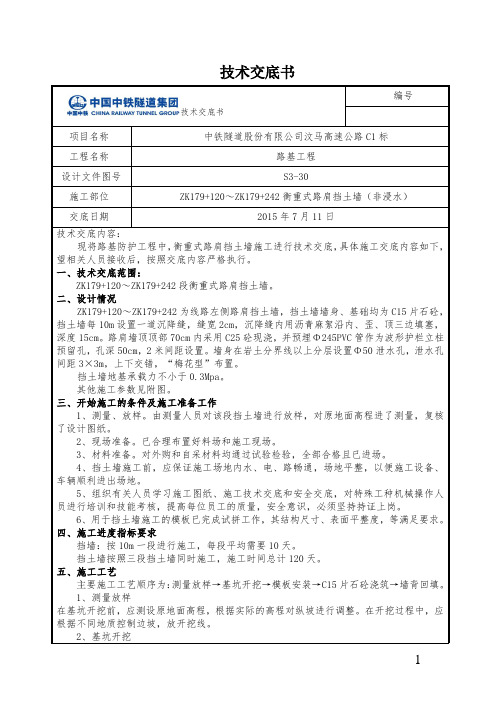

技术交底书编号技术交底书项目名称中铁隧道股份有限公司汶马高速公路C1标工程名称路基工程设计文件图号S3-30施工部位ZK179+120～ZK179+242衡重式路肩挡土墙（非浸水）交底日期2015年7月11日技术交底内容：现将路基防护工程中，衡重式路肩挡土墙施工进行技术交底，具体施工交底内容如下，望相关人员接收后，按照交底内容严格执行。
一、技术交底范围：ZK179+120～ZK179+242段衡重式路肩挡土墙。
二、设计情况ZK179+120～ZK179+242为线路左侧路肩挡土墙，挡土墙墙身、基础均为C15片石砼，挡土墙每10m设置一道沉降缝，缝宽2cm，沉降缝内用沥青麻絮沿内、歪、顶三边填塞，深度15cm。
路肩墙顶顶部70cm内采用C25砼现浇，并预埋Φ245PVC管作为波形护栏立柱预留孔，孔深50cm，2米间距设置。
墙身在岩土分界线以上分层设置Φ50泄水孔，泄水孔间距3×3m，上下交错，“梅花型”布置。
挡土墙地基承载力不小于0.3Mpa。
其他施工参数见附图。
三、开始施工的条件及施工准备工作1、测量、放样。
由测量人员对该段挡土墙进行放样，对原地面高程进了测量，复核了设计图纸。
2、现场准备。
已合理布置好料场和施工现场。
3、材料准备。
对外购和自采材料均通过试验检验，全部合格且已进场。
4、挡土墙施工前，应保证施工场地内水、电、路畅通，场地平整，以便施工设备、车辆顺利进出场地。
5、组织有关人员学习施工图纸、施工技术交底和安全交底，对特殊工种机械操作人员进行培训和技能考核，提高每位员工的质量，安全意识，必须坚持持证上岗。
6、用于挡土墙施工的模板已完成试拼工作，其结构尺寸、表面平整度，等满足要求。
四、施工进度指标要求挡墙：按10m一段进行施工，每段平均需要10天。
挡土墙按照三段挡土墙同时施工，施工时间总计120天。
五、施工工艺主要施工工艺顺序为：测量放样→基坑开挖→模板安装→C15片石砼浇筑→墙背回填。
挡土墙施工技术交底工程名称：独山县影山镇黄桥村蔚蓝城邦项目施工单位：云南中蔚建设工程有限责任公司交底单名称衡重式挡土墙施工技术交底里程桩号K0+000~K0+160 工程部位市政路填方侧挡土墙交底部门工程部交底日期年月日交底内容：一、施工前准备1、由测量组对整段挡墙施工位置进行放样测量，并放出具体的位置。
2、做好防排水工作，应避开雨季施工。
二、施工技术要求1、衡重式挡土墙基础开挖（1）开挖前，做好地面排水工作。
（2）衡重式挡土墙基础开挖前须测量放线，并用木桩和线标识出基础开挖范围，开挖至基底时应注意基础底部按设计要求放坡。
基础开挖到位后应将基底表面松渣、松软土石清除干净。
（3）基础开挖到位后经质检工程师检查合格后，通知相关单位验槽，确定地基承载力是否达到设计要求。
（4）开挖前应做好排水设施，开挖后及时进行基础C15片石混凝土及墙身混凝土浇筑施工，并做好墙后排水设施，及时回填。
（5）基坑土体严格按照设计要求开挖。
挡土墙浇筑待墙体达到设计强度75%以上时方可回填墙后填料，墙背填土应采用最优含水率的碎石土，均匀摊铺平整，其中碎石含量不应小于30%，分层压实厚度不大于50cm，压实度不小于90%。
（6）挡墙应避开雨季选择旱季施工。
做好施工现场的排水设施，基坑不得受水浸泡。
2、挡墙基础浇筑（1）挡墙基础为C15片石混凝土，其片石必须符合相关规范和设计要求。
挡墙基槽验收合格后，应及时对基槽进行封闭，避免雨水渗入，降低地基承载力及摩擦系数，立即进行基础砼浇筑，砼浇灌从低处开始分层均匀进行，分层厚度一般为30cm，采用插入式振捣器振捣，振捣棒移动距离不应超过其作用半径的1.5倍，并与侧模保持5—10cm的距离，切勿漏振或过振。
在砼浇灌过程中，如表面泌水过多，应及时将水排走或采取逐层减水措施，以免产生松顶。
（2）挡墙基础浇筑完成后，应及时洒水养护，养护时间最少不得小于7天，在常温下一般24小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏基础面。
