《电力监控系统集成施工方案》一、项目背景随着现代工业的发展和科技的进步，电力系统的安全、稳定运行变得至关重要。
电力监控系统作为保障电力系统可靠运行的重要手段，能够实时监测电力设备的运行状态、电量参数等，实现对电力系统的远程控制和管理。
本项目旨在为[具体项目名称]构建一套先进、高效的电力监控系统，以提高电力系统的管理水平和运行效率。
二、施工目标1. 按时、按质、按量完成电力监控系统的集成施工任务。
2. 确保系统稳定运行，实现对电力设备的实时监测和控制。
3. 提高电力系统的安全性和可靠性，降低运行成本。
三、施工步骤（一）施工准备阶段1. 技术准备（1）熟悉施工图纸和技术规范，了解电力监控系统的组成、功能和施工要求。
（2）组织技术人员进行现场勘查，确定设备安装位置和布线方案。
（3）编制施工组织设计和施工方案，明确施工流程和质量控制标准。
2. 材料准备（1）根据施工图纸和材料清单，采购电力监控系统所需的设备和材料，包括监控主机、传感器、变送器、通信电缆等。
（2）对采购的设备和材料进行检验和测试，确保其质量符合要求。
3. 人员准备（1）组建施工队伍，明确各岗位人员的职责和分工。
（2）对施工人员进行技术培训和安全培训，提高其业务水平和安全意识。
4. 现场准备（1）清理施工现场，为设备安装和布线提供良好的工作环境。
（2）搭建临时设施，如仓库、办公室等。
（二）设备安装阶段1. 监控主机安装（1）根据设计要求，确定监控主机的安装位置，一般安装在控制室或机房内。
（2）将监控主机固定在安装支架上，连接好电源线和接地线。
（3）安装监控软件，进行系统初始化设置。
2. 传感器和变送器安装（1）根据现场实际情况，确定传感器和变送器的安装位置，一般安装在电力设备的关键部位。
（2）将传感器和变送器固定在安装支架上，连接好信号线和电源线。
（3）对传感器和变送器进行调试和校准，确保其测量精度符合要求。
3. 通信设备安装（1）根据设计要求，确定通信设备的安装位置，一般安装在控制室或机房内。
电力监控系统方案【电力监控系统方案】一、引言⑴概述本文档旨在提供一个完整的电力监控系统方案，用于实现电力设备的实时监控和故障预警，以确保电网的稳定运行和安全性。
⑵目标本系统方案的目标是设计一个可靠、高效的电力监控系统，能够准确监测电力设备的运行状态，并在发生故障时进行实时预警和处理，以保障电力供应的稳定性和可靠性。
二、系统概述⑴总体架构电力监控系统主要包含以下几个模块：数据采集模块、数据传输模块、数据处理模块和服务器端管理模块。
数据采集模块负责从各个电力设备中获取数据，并通过数据传输模块将数据传输到服务器端。
服务器端接收到数据后，通过数据处理模块进行处理和分析，并将结果反馈给管理模块，实现对电力设备的监控和管理。
⑵功能需求电力监控系统应满足以下功能需求：●实时监测电力设备的运行状态，包括电流、电压、温度等参数的监测。
●实时预警和处理电力设备的故障，包括故障诊断和故障处理。
●提供可视化界面，方便用户实时查看电力设备的状态和运行情况。
●支持远程监控和管理，用户可以通过互联网对电力设备进行远程控制和管理。
⑶硬件需求电力监控系统需要具备以下硬件设备：●数据采集设备：用于从电力设备中采集数据，并将数据传输到服务器端。
●数据传输设备：用于将采集到的数据传输到服务器端。
●服务器设备：用于接收和处理采集到的数据，并进行实时监控和管理。
⑷软件需求电力监控系统需要以下软件支持：●数据采集软件：用于处理和管理从电力设备中采集到的数据。
●数据传输软件：用于将采集到的数据传输到服务器端。
●数据处理软件：用于对采集到的数据进行处理和分析。
●服务器端管理软件：用于对电力设备进行远程监控和管理。
三、系统设计⑴数据采集模块设计数据采集模块主要包括数据采集设备和数据采集软件。
数据采集设备负责从电力设备中采集数据，并通过数据采集软件进行处理和管理。
⑵数据传输模块设计数据传输模块主要包括数据传输设备和数据传输软件。
数据传输设备负责将采集到的数据传输到服务器端，数据传输软件用于控制数据传输设备的工作。
《电力设施监控系统施工方案》一、项目背景随着电力行业的快速发展，电力设施的安全运行变得至关重要。
为了提高电力设施的可靠性、稳定性和安全性，实现对电力设施的实时监控和管理，特制定本电力设施监控系统施工方案。
本项目旨在为[具体项目名称]安装一套先进的电力设施监控系统，该系统将对电力设备的运行状态、电气参数、环境参数等进行实时监测，并通过网络传输到监控中心，以便管理人员及时掌握电力设施的运行情况，及时发现和处理故障，提高电力设施的运行效率和管理水平。
二、施工步骤1. 施工准备（1）组织施工人员进行技术培训，熟悉施工图纸和施工规范。
（2）准备施工所需的材料和设备，包括传感器、变送器、控制器、通讯设备、电缆等。
（3）对施工现场进行勘察，确定设备安装位置和线路走向。
（4）制定施工安全措施和应急预案。
2. 设备安装（1）传感器安装- 根据设计要求，在电力设备上安装温度传感器、湿度传感器、电压传感器、电流传感器等。
- 传感器的安装位置应准确，固定牢固，避免受到外界干扰。
（2）变送器安装- 将传感器采集到的信号进行转换和放大，然后通过电缆传输到控制器。
- 变送器的安装位置应靠近传感器，便于信号传输。
（3）控制器安装- 控制器是电力设施监控系统的核心设备，负责对传感器采集到的信号进行处理和分析，并发出控制指令。
- 控制器的安装位置应在监控中心或便于操作和维护的地方。
（4）通讯设备安装- 通讯设备用于将监控系统的数据传输到远程监控中心，实现远程监控和管理。
- 通讯设备的安装位置应保证信号稳定，便于调试和维护。
3. 线路敷设（1）电缆敷设- 根据设计要求，敷设电缆，将传感器、变送器、控制器、通讯设备等连接起来。
- 电缆的敷设应符合国家规范，避免交叉和缠绕，保证信号传输的稳定性。
（2）线路标识- 对敷设的电缆进行标识，标明电缆的型号、规格、起点和终点，便于维护和管理。
4. 系统调试（1）单机调试- 对安装好的传感器、变送器、控制器、通讯设备等进行单机调试，检查设备的性能和功能是否正常。
电力监控系统解决方案引言概述：电力监控系统是一种重要的解决方案，它可以实时监测和管理电力设备，提高电力系统的运行效率和安全性。
本文将从五个大点阐述电力监控系统解决方案的内容，包括设备监测、数据采集、远程控制、故障诊断和报警管理。
正文内容：1. 设备监测1.1 电力监控系统可以对电力设备进行实时监测，包括变压器、开关柜等。
通过传感器和仪表，可以监测设备的温度、湿度、电流、电压等参数，及时发现设备的异常情况。
1.2 电力监控系统可以对设备的运行状态进行监测，包括设备的开关状态、运行时间等。
通过对设备状态的监测，可以及时发现设备的故障并采取相应的措施进行修复，避免设备故障对电力系统的影响。
2. 数据采集2.1 电力监控系统可以对电力设备的数据进行采集和存储。
通过采集设备的参数数据，可以进行数据分析和统计，为电力系统的运行提供依据。
2.2 电力监控系统可以通过网络将采集到的数据传输到监控中心。
通过数据传输，可以实现对电力设备的远程监控和管理，提高电力系统的运行效率和安全性。
3. 远程控制3.1 电力监控系统可以实现对电力设备的远程控制。
通过远程控制，可以对设备进行开关操作、参数设置等，提高电力系统的运行灵便性。
3.2 电力监控系统可以通过远程控制对设备进行调试和维护。
通过远程控制，可以对设备进行故障排除和参数调整，减少了人工干预的需求，提高了设备的运行效率。
4. 故障诊断4.1 电力监控系统可以通过对设备数据的分析和比对，进行故障诊断。
通过对设备故障的诊断，可以及时发现并解决问题，减少了故障对电力系统的影响。
4.2 电力监控系统可以通过故障诊断提供故障的原因和解决方案。
通过对故障的分析，可以提供相应的解决方案，匡助工作人员快速解决故障，提高了电力系统的可靠性。
5. 报警管理5.1 电力监控系统可以实现对设备异常情况的报警功能。
通过对设备参数的监测和比对，可以及时发现设备的异常情况，并通过报警方式通知相关人员。
《电力监控系统集成施工方案》一、项目背景随着科技的不断发展，电力系统的智能化管理需求日益增长。
为了提高电力系统的可靠性、安全性和运行效率，实现对电力设备的实时监控和管理，本项目旨在建设一套先进的电力监控系统。
该系统将集成数据采集、通信、监控、分析等功能，为电力企业提供全面的电力监控解决方案。
本项目的实施范围包括[具体项目地点]的变电站、配电室等电力设施。
项目将采用先进的传感器技术、通信技术和软件技术，实现对电力设备的远程监控、故障诊断和预警，提高电力系统的运行管理水平。
二、施工步骤1. 施工准备- 成立项目施工团队，明确各成员的职责和分工。
- 熟悉施工图纸和技术规范，进行技术交底。
- 准备施工所需的设备、材料和工具。
- 对施工现场进行勘察，确定施工方案和施工顺序。
2. 设备安装- 安装电力监控系统的传感器、变送器等设备。
- 安装数据采集终端、通信设备等。
- 安装监控主机、显示器等设备。
3. 布线施工- 进行电缆桥架的安装和布线。
- 敷设电力监控系统的通信电缆、控制电缆等。
- 进行电缆的接线和标识。
4. 系统调试- 对安装的设备进行单体调试。
- 进行系统联调，测试系统的功能和性能。
- 对系统进行优化和调整，确保系统稳定运行。
5. 系统验收- 组织相关人员对系统进行验收。
- 提交验收报告和技术资料。
- 对验收中发现的问题进行整改。
三、材料清单1. 传感器和变送器- 电流互感器、电压互感器- 温度传感器、湿度传感器- 功率变送器、电能变送器2. 数据采集终端- 智能电表、数据采集器- 通信模块、电源模块3. 通信设备- 光纤收发器、交换机- 无线通信模块、天线4. 监控主机和显示器- 工业计算机、显示器- 键盘、鼠标、音箱5. 电缆和桥架- 通信电缆、控制电缆- 电缆桥架、支架6. 其他材料- 接线端子、标识牌- 工具、耗材四、时间安排1. 施工准备阶段（[具体日期区间 1]）- 成立项目施工团队，进行技术交底。

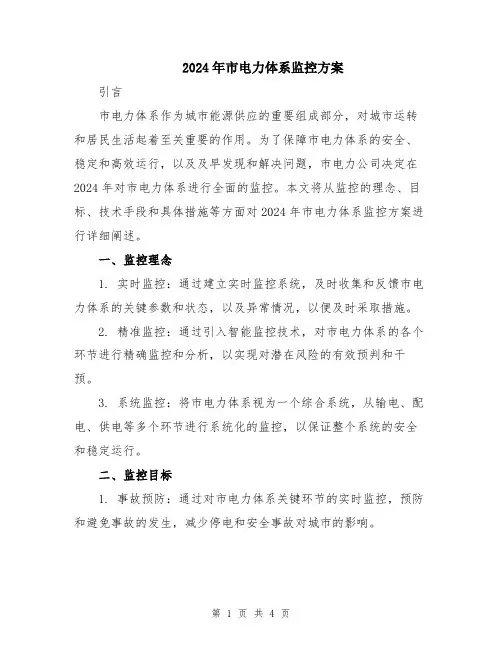

2024年市电力体系监控方案引言市电力体系作为城市能源供应的重要组成部分，对城市运转和居民生活起着至关重要的作用。
为了保障市电力体系的安全、稳定和高效运行，以及及早发现和解决问题，市电力公司决定在2024年对市电力体系进行全面的监控。
本文将从监控的理念、目标、技术手段和具体措施等方面对2024年市电力体系监控方案进行详细阐述。
一、监控理念1. 实时监控：通过建立实时监控系统，及时收集和反馈市电力体系的关键参数和状态，以及异常情况，以便及时采取措施。
2. 精准监控：通过引入智能监控技术，对市电力体系的各个环节进行精确监控和分析，以实现对潜在风险的有效预判和干预。
3. 系统监控：将市电力体系视为一个综合系统，从输电、配电、供电等多个环节进行系统化的监控，以保证整个系统的安全和稳定运行。
二、监控目标1. 事故预防：通过对市电力体系关键环节的实时监控，预防和避免事故的发生，减少停电和安全事故对城市的影响。
2. 故障排查：通过对市电力体系的精准监控，及时发现故障和问题，减少故障的影响范围和持续时间，提高故障处理的效率。
3. 能效提升：通过对市电力体系能源消耗的监控和分析，找出高能耗环节和能源浪费的原因，并采取措施提高能效，降低能源消耗。
4. 风险评估：通过对市电力体系运行数据和趋势的分析，及早发现潜在风险，对风险进行评估和及时应对，确保市电力体系的安全和可靠运行。
三、监控技术手段1. 传感技术：通过在市电力设备和系统中加装传感器，实现对关键参数的实时监测，如电压、电流、功率等，以及设备的运行状态和故障信息。
传感技术可通过有线或无线方式传输数据到监控中心。
2. 数据采集与处理：利用云计算和大数据技术，将从传感器和其他数据源获得的监测数据进行采集、存储和处理。
通过对大数据的分析，识别数据中的异常和规律，提供对市电力体系运行状态的判断和预测。
3. 可视化监控：通过数据可视化技术，将监测数据以图形、表格等形式直观地展示在监控中心的显示屏上，便于运维人员直观地了解市电力体系的运行状态和趋势，及时发现异常。
电力监控系统解决方案一、背景介绍电力监控系统是为了实时监测、管理和控制电力系统运行状态而设计的一种信息化系统。
随着电力系统的规模和复杂性不断增加，传统的手动监控方式已经无法满足电力系统的运行需求。
因此，电力监控系统解决方案应运而生。
二、系统架构1. 系统概述电力监控系统解决方案由以下几个模块组成：数据采集模块、数据处理模块、数据存储模块、数据展示模块和报警管理模块。
2. 数据采集模块数据采集模块负责从电力设备中采集各种数据，包括电流、电压、功率、温度等。
采集方式可以通过传感器、仪表或者网络通信等方式实现。
3. 数据处理模块数据处理模块对采集到的数据进行预处理和分析，包括数据清洗、数据校验、数据转换等。
同时，该模块还可以进行数据的实时计算和统计，为后续的数据存储和展示提供支持。
4. 数据存储模块数据存储模块负责将处理后的数据存储到数据库中，以便后续查询和分析。
常见的数据存储方式包括关系型数据库和时序数据库等。
5. 数据展示模块数据展示模块通过可视化界面展示电力系统的实时数据和历史数据。
用户可以通过图表、报表等方式查看电力系统的运行状态和趋势。
6. 报警管理模块报警管理模块负责监测电力系统的异常情况，并及时发出报警。
报警方式可以通过声音、短信、邮件等方式进行。
三、系统特点1. 实时性电力监控系统具有较高的实时性，能够实时监测电力系统的运行状态，及时发现问题并采取相应的措施。
2. 可靠性电力监控系统具有较高的可靠性，能够保证数据的准确性和完整性。
系统采用冗余设计，当某个模块浮现故障时，能够自动切换到备份模块，保证系统的正常运行。
3. 扩展性电力监控系统具有较好的扩展性，能够根据实际需求进行灵便的扩展和升级。
系统支持多种接口和协议，可以方便地与其他系统进行集成。
4. 用户友好性电力监控系统具有良好的用户界面和操作体验，用户可以通过简单的操作完成对电力系统的监控和管理。
四、应用场景电力监控系统解决方案广泛应用于各种电力系统，包括发电厂、变电站、配电室等。
电力监控系统设计方案电力监控系统设计方案一、项目背景随着电力行业的快速发展，电力设备的安全运行和正常供电变得尤为重要。
为了确保电力设备能够及时发现故障并及时处理，提高供电的稳定性和可靠性，建立一套高效的电力监控系统势在必行。
二、功能需求分析1.电力设备实时监控：包括变压器、开关设备、断路器等的实时运行状态监控，监测其电流、电压、温度等参数，并能及时报警。
2.电力设备故障预警：通过对设备运行的数据进行分析，提前发现设备存在的故障隐患，预警并及时维护。
3.电力设备运行数据记录与分析：对电力设备的运行数据进行持续记录，并进行相关数据分析，提供科学的决策依据。
4.监控系统远程控制：对电力设备的远程控制，可通过监控系统进行远程开关控制，提供远程操作便利。
三、系统架构设计1.硬件设备：包括采集设备、通信设备和服务器设备。
2.软件系统：包括数据采集系统、数据处理与分析系统、监控平台系统。
3.通信系统：通过有线或无线方式实现设备与服务器之间的数据传输。
四、技术方案设计1.数据采集系统：采用传感器和采集设备对电力设备的运行状态数据进行监测和采集，包括电流电压数据和温度数据等。
2.数据处理与分析系统：对采集到的数据进行处理和分析，包括实时监控、故障预警、数据存储和分析统计等功能。
3.监控平台系统：提供用户界面，实现对电力设备的远程监控和控制，包括查看实时数据、远程开关操作、故障警报等功能。
4.通信系统：通过有线或无线网络实现设备与服务器之间的数据传输，保证数据的实时性和可靠性。
五、技术优势与亮点1.高效性：实时监控和故障预警能够及时发现设备故障，提高设备运行的可靠性。
2.智能化：通过对数据的处理和分析，实现设备的智能控制和优化调度，提高供电效率。
3.可扩展性：系统设计具备良好的可扩展性，可适应不同规模和复杂度的电力系统需求。
4.安全性：通过严密的权限控制和数据加密等措施，保障系统的安全性和稳定性。
六、总结电力监控系统是电力设备安全运行和供电可靠性的保证，设计一套高效的电力监控系统对维护电力系统的稳定运行起到了重要的作用。
电力监控系统解决方案标题：电力监控系统解决方案引言概述：随着电力行业的发展，电力监控系统的需求日益增加。
为了提高电力系统的安全性和可靠性，各种电力监控系统解决方案应运而生。
本文将介绍电力监控系统的解决方案，包括其基本原理、功能特点、应用范围等方面。
一、系统架构1.1 硬件设备：电力监控系统通常由监控主机、传感器、执行器等硬件设备组成，用于采集电力系统的数据并控制设备运行。
1.2 软件系统：电力监控系统还包括监控软件系统，用于实时监测电力系统运行状态、分析数据、生成报表等功能。
1.3 网络通信：电力监控系统通过网络通信实现数据传输和远程监控，确保用户能够随时随地监控电力系统的运行情况。
二、功能特点2.1 实时监测：电力监控系统能够实时监测电力系统各个节点的电压、电流、功率等参数，及时发现问题并采取措施。
2.2 远程控制：用户可以通过电力监控系统实现对电力设备的远程控制，方便操作和管理。
2.3 数据分析：电力监控系统具有数据分析功能，能够对历史数据进行分析，提供决策支持和优化建议。
三、应用范围3.1 发电厂：电力监控系统可应用于发电厂，实时监测发电设备运行状态，提高发电效率。
3.2 输电线路：电力监控系统可用于监测输电线路的运行情况，及时发现线路故障并进行处理。
3.3 配电系统：电力监控系统可用于配电系统，实现对配电设备的远程监控和控制，提高系统的稳定性和可靠性。
四、优势4.1 提高安全性：电力监控系统能够实时监测电力系统运行情况，及时发现问题，提高电力系统的安全性。
4.2 提高效率：电力监控系统能够对电力系统进行数据分析，提供优化建议，提高电力系统的运行效率。
4.3 降低成本：电力监控系统能够减少人工巡检频率，降低维护成本，提高电力系统的经济效益。
五、发展趋势5.1 智能化：电力监控系统将向智能化方向发展，引入人工智能、大数据等技术，提高系统的智能化水平。
5.2 网络化：电力监控系统将更加网络化，实现与互联网的深度融合，提高系统的远程监控能力。
电力监控系统解决方案引言概述:电力监控系统是一种重要的技术工具，用于监测和管理电力系统的运行情况。
它能够实时获取电力系统的数据，并提供可视化的界面和报告，帮助运营商和维护人员更好地管理电力网络。
本文将介绍电力监控系统的解决方案，包括其基本原理、功能特点以及应用场景。
一、系统基本原理1.1 数据采集与传输电力监控系统通过传感器和测量设备采集电力系统的各种数据，如电流、电压、功率等。
这些数据通过通信网络传输到监控中心，以供进一步处理和分析。
1.2 数据处理与分析在监控中心，电力监控系统对采集到的数据进行处理和分析。
它可以实时监测电力系统的运行状态，检测异常情况，并生成相应的警报和报告。
同时，系统还可以对历史数据进行统计和分析，以便运营商进行更好的决策和规划。
1.3 可视化界面与报告电力监控系统提供直观的可视化界面，将电力系统的实时数据以图表、曲线等形式展示出来。
这样，运营商和维护人员可以直观地了解电力系统的运行情况，并及时采取相应的措施。
此外，系统还能生成各种报告，如能耗分析报告、设备健康报告等，帮助运营商更好地管理电力网络。
二、系统功能特点2.1 实时监测与报警电力监控系统能够实时监测电力系统的运行状态，并在出现异常情况时及时发出警报。
这有助于运营商快速发现问题并采取措施，避免电力系统的故障和事故。
2.2 远程控制与调度电力监控系统可以实现对电力设备的远程控制和调度。
运营商可以通过系统远程操作电力设备，实现对电力系统的远程管理。
这样，可以减少人工干预，提高运维效率。
2.3 数据分析与优化电力监控系统可以对采集到的数据进行深入分析，帮助运营商发现潜在问题和优化电力系统。
通过对历史数据的分析，系统可以提供运营商关于设备维护和升级的建议，以提高电力系统的可靠性和效率。
三、系统应用场景3.1 电力生产厂商电力监控系统可以帮助电力生产厂商实时监测发电设备的运行情况，提高发电效率，并及时发现设备故障和异常情况，减少停机时间。
电力监控系统方案设计(全文)（一）引言概述：电力监控系统是指通过对电力系统的实时监测和数据分析，实现对电力设备运行状态和电能消耗情况的监控，以提高电力系统的稳定性和运行效率。
本文将从系统概述、硬件设计、软件设计、通信设计和安全设计五个方面展开，详细介绍电力监控系统的方案设计。
一、系统概述1.1 电力监控系统的定义与作用1.2 系统结构及组成要素1.3 系统实施的目标和意义1.4 系统功能需求和性能指标1.5 系统关键技术及其选择二、硬件设计2.1 数采设备的选择与布置2.2 传感器的选用和配置2.3 数据采集与处理方法2.4 控制器硬件设计和接口要求2.5 电源管理和电路保护设计三、软件设计3.1 系统软件功能划分与模块设计3.2 数据采集与处理算法设计3.3 用户界面设计和操作流程3.4 数据存储和分析方法3.5 系统性能测试及调试方法四、通信设计4.1 传感器信号传输方式选择4.2 数据传输协议设计4.3 数据传输安全及加密方法4.4 网络通信设备的选用和配置4.5 远程监控和控制方法实现五、安全设计5.1 系统安全风险评估与防范措施5.2 数据安全和备份策略5.3 系统故障与应急处理5.4 安全性能监测与优化5.5 用户权限管理与访问控制总结：本文从系统概述、硬件设计、软件设计、通信设计和安全设计五个方面全面阐述了电力监控系统的方案设计。
通过合理的系统概念和结构设计、精确的硬件配置和接口设计、高效的软件算法和界面设计、可靠的通信和安全设计，可以实现对电力设备的实时监控，提高电力系统的运行效率和稳定性，为电力管理提供有力支持。
《电力监控系统集成施工方案》一、项目背景随着电力行业的不断发展和智能化水平的提高，电力监控系统在保障电力系统安全、稳定、高效运行方面发挥着越来越重要的作用。
本次电力监控系统集成项目旨在为[具体项目名称]提供一套先进、可靠的电力监控解决方案，实现对电力设备的实时监测、控制和管理，提高电力系统的运行效率和可靠性。
该项目涉及[具体项目地点]的多个配电室和变电站，需要对现有的电力设备进行升级改造，并安装新的电力监控系统。
项目的实施将有助于提高电力系统的自动化水平，降低运行成本，减少人为操作失误，为用户提供更加优质的电力服务。
二、施工步骤1. 施工准备（1）组织施工人员进行技术培训，熟悉电力监控系统的原理、结构和安装调试方法。
（2）对施工现场进行勘察，了解电力设备的布局和运行情况，制定详细的施工方案。
（3）准备施工所需的材料和设备，包括电缆、桥架、传感器、控制器、监控软件等。
（4）与业主和相关部门沟通协调，办理施工许可证和其他必要的手续。
2. 设备安装（1）安装传感器和变送器，对电力设备的电压、电流、功率等参数进行实时监测。
（2）安装控制器和通信设备，实现对电力设备的远程控制和数据传输。
（3）安装监控软件和服务器，建立电力监控系统的管理平台。
（4）安装电缆和桥架，将传感器、控制器和监控软件连接起来，形成一个完整的电力监控系统。
3. 系统调试（1）对安装好的电力监控系统进行单机调试，检查传感器、控制器和通信设备的工作状态。
（2）进行系统联调，测试电力监控系统的整体性能，包括数据采集、传输、处理和控制功能。
（3）对调试过程中发现的问题进行及时整改，确保电力监控系统的稳定运行。
4. 系统验收（1）组织业主和相关部门对电力监控系统进行验收，检查系统的功能和性能是否符合设计要求。
（2）提交验收报告和相关技术资料，为业主提供系统的使用和维护手册。
三、材料清单1. 传感器和变送器：包括电压传感器、电流传感器、功率传感器、温度传感器等。
《电力监控系统安装施工方案》一、项目背景随着科技的不断发展，电力监控系统在电力行业中的应用越来越广泛。
电力监控系统能够实时监测电力设备的运行状态，提高电力系统的可靠性和安全性，同时也能够实现能源的优化管理，降低能源消耗和运营成本。
本项目为[具体项目名称]的电力监控系统安装工程，项目地点位于[具体地点]。
该项目的建设旨在提高电力系统的管理水平和运行效率，为用户提供更加稳定、可靠的电力供应。
二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和技术规范，了解电力监控系统的组成和工作原理。
- 编制施工方案和技术交底，明确施工工艺和质量要求。
- 组织施工人员进行技术培训，掌握施工方法和操作技能。
（2）材料准备- 根据施工图纸和材料清单，采购电力监控系统所需的设备和材料。
- 对采购的设备和材料进行检验和测试，确保其质量符合要求。
- 分类存放设备和材料，做好标识和防护措施。
（3）现场准备- 清理施工现场，拆除障碍物，为施工创造良好的条件。
- 搭建临时设施，如临时工棚、仓库等。
- 接通施工电源和水源，确保施工正常进行。
2. 设备安装（1）监控主机安装- 根据施工图纸确定监控主机的安装位置，一般安装在控制室或值班室。
- 将监控主机固定在安装位置上，连接好电源线、信号线和接地线。
- 安装监控软件，进行系统调试和初始化设置。
（2）传感器安装- 根据施工图纸确定传感器的安装位置，一般安装在电力设备的关键部位。
- 将传感器固定在安装位置上，连接好信号线和电源线。
- 对传感器进行调试和校准，确保其测量精度符合要求。
（3）通信设备安装- 根据施工图纸确定通信设备的安装位置，一般安装在控制室或通信机房。
- 将通信设备固定在安装位置上，连接好电源线、信号线和接地线。
- 进行通信设备的调试和配置，确保其与监控主机和其他设备之间的通信正常。
3. 线路敷设（1）电缆敷设- 根据施工图纸确定电缆的敷设路径，一般采用桥架、电缆沟或穿管敷设。
电力监控系统方案设计摘要：电力监控系统在电力行业中起着至关重要的作用。
它能够实时监测电力系统的运行状态，并提供故障诊断、数据分析和报警功能。
本文将介绍一个基于云计算和物联网技术的电力监控系统方案设计，包括系统架构、关键模块和技术实现方案。
该方案能够实现对电力系统的远程监控和管理，提高电力系统的安全性和可靠性。
1. 引言电力监控系统是一种对电力系统进行实时监测和管理的技术手段。
它通过采集电力系统的各种数据，并通过数据分析和处理，提供电力系统的状态和性能信息。
同时，它还能够进行故障诊断和报警，帮助维护人员快速找到故障原因并采取相应措施。
电力监控系统方案设计旨在实现对电力系统的远程监控和管理，提高电力系统的安全性和可靠性。
2. 系统架构电力监控系统的核心是一个云计算平台，通过物联网技术与电力设备进行连接。
系统架构可以分为三层：采集层、传输层和应用层。
2.1 采集层采集层是电力监控系统的数据采集和传感器控制模块。
它主要负责采集电力系统的数据，并通过传感器控制模块控制设备的操作。
采集的数据包括电流、电压、功率因数、温度等。
传感器控制模块可以通过远程控制方式对设备进行操作，例如开关、断路器等。
同时，采集层还负责对采集的数据进行预处理和清洗，确保数据的准确性和完整性。
2.2 传输层传输层是电力监控系统的数据传输和存储模块。
它主要负责将采集到的数据传输到云计算平台，并对数据进行存储和管理。
传输层可以采用无线通信方式，例如Wi-Fi、蓝牙等，并通过加密技术确保数据的安全传输。
数据存储可以使用云存储技术，例如分布式数据库，以提高系统的扩展性和可靠性。
2.3 应用层应用层是电力监控系统的数据分析和报警模块。
它主要负责对采集到的数据进行实时分析和处理，生成运行状态和性能信息，并提供故障诊断和报警功能。
应用层可以使用机器学习和大数据分析技术，通过对历史数据的学习和分析，提高故障检测和诊断的准确性。
报警功能可以通过短信、邮件等方式向相关人员发送报警信息。
电力监控系统实施方案一、引言。
随着电力系统的不断发展和扩大规模，电力监控系统的重要性日益凸显。
电力监控系统是指对电力设备、电力网络和电力负荷进行实时监测、数据采集和分析，以实现对电力系统运行状态的全面监控和管理。
本文将针对电力监控系统的实施方案进行详细介绍，旨在提高电力系统的安全性、稳定性和可靠性。
二、系统设计。
1. 系统架构。
电力监控系统的架构包括前端数据采集、数据传输、数据处理与分析以及监控与管理等模块。
前端数据采集模块负责对电力设备的运行数据进行实时采集，数据传输模块将采集的数据传输至数据处理与分析模块，数据处理与分析模块对数据进行处理和分析，监控与管理模块对电力系统的运行状态进行监控和管理。
2. 技术选型。
在系统设计中，需要根据实际情况选择合适的技术方案，包括数据采集设备、通信设备、数据处理设备以及监控与管理软件等。
要充分考虑设备的稳定性、可靠性和兼容性，确保系统运行的稳定性和可靠性。
三、系统实施。
1. 系统部署。
系统部署是电力监控系统实施的重要环节，需要根据系统设计方案进行设备的安装、调试和联调工作。
在部署过程中，要严格按照相关标准和规范进行操作，确保系统的安全性和稳定性。
2. 系统测试。
系统测试是系统实施的关键环节，通过对系统的功能、性能、稳定性和可靠性进行全面测试，发现和解决问题，确保系统能够正常运行。
四、系统运维。
1. 系统监控。
系统监控是系统运维的重要内容，通过对系统运行状态进行实时监控，及时发现和解决问题，确保系统的稳定运行。
2. 系统维护。
系统维护是系统运维的重要保障，包括设备的定期检查、维护和保养工作，以及软件的升级和优化工作，确保系统的长期稳定运行。
五、总结。
电力监控系统的实施方案是保障电力系统安全稳定运行的重要保障，通过科学合理的系统设计、严格规范的系统实施和有效的系统运维，可以提高电力系统的安全性、稳定性和可靠性，为电力系统的发展和运行提供有力支持。
希望本文所述内容能够为电力监控系统的实施提供一定的参考和借鉴，推动电力系统的现代化建设和发展。
电力监控系统方案第1篇电力监控系统方案一、背景随着我国经济的持续发展，能源需求不断增长，电力系统作为能源的重要组成部分，其安全稳定运行对经济社会的稳定和发展具有重大意义。
电力监控系统作为确保电力系统安全、提高电力系统运行效率的重要手段，其重要性日益凸显。
本方案旨在为某电力监控系统建设项目提供全面、严谨、合规的方案设计。
二、目标1. 实现对电力系统的实时监控，确保电力系统安全稳定运行。
2. 提高电力系统运行效率，降低运行成本。
3. 提升电力系统的信息化、智能化水平，为电力市场运营提供有力支持。
4. 遵循国家相关法律法规，确保系统建设的合法合规。
三、系统设计1. 系统架构本系统采用分层、模块化的设计思想，分为数据采集层、数据传输层、数据处理层和应用层。
2. 数据采集层数据采集层主要负责实时采集电力系统的各项运行参数，包括电压、电流、功率、频率等。
采集设备应具备高精度、高可靠性、低功耗等特点。
3. 数据传输层数据传输层采用有线和无线相结合的方式，确保数据传输的实时性和稳定性。
传输协议遵循国际标准，保障数据的安全性和互操作性。
4. 数据处理层数据处理层对采集到的数据进行处理、分析和存储，为应用层提供数据支持。
处理算法应具备高效性、准确性和可扩展性。
5. 应用层应用层根据用户需求提供相应的功能模块，包括实时监控、历史数据查询、故障诊断、预警报警等。
界面设计应简洁直观，易于操作。
四、技术要求1. 数据采集技术采用高精度、高可靠性的传感器和采集设备，确保数据的真实性和准确性。
2. 通信技术结合有线和无线通信技术，实现数据的高速、稳定传输。
采用加密和认证技术，保障数据安全。
3. 数据处理技术运用大数据分析和人工智能技术，实现对电力系统运行状态的实时监控、分析和预测。
4. 软件技术采用成熟、稳定的软件开发平台，遵循国家相关软件工程标准，确保软件的可靠性和可维护性。
五、合法合规性1. 遵循法律法规本方案遵循《电力法》、《电力监控系统安全防护规定》等相关法律法规，确保系统建设的合法合规。
电力监控系统目录11.1.概述 (2)11.2.需求分析 (2)11.2.1.总则 (2)11.2.2.系统要求 (2)11.3.系统结构设计 (5)11.3.1.现场监控层 (5)11.3.2.通信网络层 (5)11.3.3.系统管理层 (5)11.4.北京四达项目J Z N03型电力监控管理系统的功能 (6)11.4.1.对10kV中压配电系统的监测功能 (6)11.4.2.对400V低压配电系统的监测功能 (6)11.4.3.管理功能 (7)11.电力监控系统11.1.概述由北京机械工业自动化研究所开发的JZN03型电力监控管理系统是软、硬件都已实现标准化、模块化的集成式定制产品，可以集中或分布配置。
它是电力系统终端用户从10kV开闭站到400V低压配电室进行“遥信、遥测、遥控、遥调”以及故障就地自动应急处理的最佳解决方案。
采用该系统后可以真正做到变电站的无人或少人值守及与用户的实时互动。
因此，它也是智能电网和配网自动化的重要组成部分。
JZN03型电力监控管理系统可对中、低压配电柜、直流屏、变压器、UPS电源、柴油发电机组等多种变电、配电设备进行全方位的监测和控制；可对配电系统的供电质量进行连续不断的实时监测，为谐波污染的治理并降低供配电系统的能耗和进行故障及事故原因的分析提供可靠的数据和信息；可在各种情况下保证系统的可操作性，具有多重软件联锁能完全防止误操作；除可进行遥控外，系统还具有自动进行故障的应急处理和负荷管制等强大功能；它具有可视化的人机界面，能实时监控供电系统的运行状况，自动记录进行参数、故障报警和操作内容等各种事件，管理完全实现自动化；它具有开放的通信接口，可以用OPC等多种方式与IBMS及其它计算机系统进行通信上传数据，从而成为配网自动化系统或建筑设备自动化监控管理系统、能源管理系统的一个组成部分；它的智能化程度高，变电站可实现无人或少人值守，大大减少人工费用；同时其故障自动应急处理和负荷管制功能，保证供电的连续性，缩短停电时间，降低因停电所造成的经济损失。
JZN03型电力监控管理系统具有既先进又实用的强大功能和长时间稳定运行的良好性能，因此它不仅被应用在诸如北京首都国际机场3号航站楼等许多重要的大型公共建筑中，也用于像北京亦庄定海园小区等众多的民用项目中，并且都获得了用户的好评，取得了良好的经济和社会效益。
11.2.需求分析11.2.1.总则整套电力监控系统包括系统监视主机，打印机，通信管理机，综合保护测控装置，智能配电仪表装置。
整套通信系统包括通信总线等。
整套系统供应电源包括监视主机，打印机，通信管理机的UPS 电源等。
其他必需安装附件。
11.2.2.系统要求•系统结构变电站以计算机站控系统为核心，对整个变电站的一次主设备实现遥测，遥信，遥控，遥调功能，对二次设备和辅助设备实现远方的控制。
系统可以根据电网运行方式的要求，实现各种闭环控制功能。
实现对全部的一次设备进行监视、测量、控制、记录和报警功能，并与保护设备和远方控制中心通讯，实现变电站综合自动化。
系统采用分布式数据库。
综合自动化系统分为二层：站级控制层和间隔级控制层，间隔级控制层将采集和处理后的数据信号，经光纤媒介传输到站级控制层，通过通信网在站控层溶为一体。
各间隔级单元相互独立，不相互影响，功能上不依赖于站控计算机，增强整个系统的可靠性和可用性。
•系统功能(a) 总的要求综合自动化系统综合和集中变电站的所有功能，应用自动控制技术、计算机数字化技术和数字化信息传输技术，将变电站相互有关连的各部分总成为一个有机的整体，用以完成从变电站安全监测、远方监视调度控制到单个点和公共点的操作处理。
系统的设计、配置和选型应符合国际标准、国际工业标准以及国内标准。
(b) 数据采集与处理通过间隔层单元采集来自生产过程的模拟量、数字量及温度量等，生产过程设备包括CT、PT、配电装置保护、直流系统、所用电系统等。
对所采集的输入量进行数字滤波，有效性检查，工程值转换、故障判断、信号接点抖动消除、刻度计算等加工。
从而产生出可供应用的电流、电压、有功功率、无功功率、电度、功率因数等各种实时数据，供数据库更新。
系统应形成分布式的数据库结构，在就地控制单元中保留本地处理的各种实时数据。
(c) 统计计算对实时数据进行统计、分析、计算，例如通过计算产生电压合格率、有功、无功、电流、总负荷、功率因数、电量日／月／年最大值／最小值及出现的时间、日期、负荷率、电能分时段累计值、数字输入状态量逻辑运算值等，设备正常／异常变位次数并加以区分等，并提供一些标准计算函数，用来产生用户可定义的虚拟测点进行平均值、积分值和其它计算统计。
具体算法按甲方提出的要求制定。
(d) 画面显示(i) 概述A. 通过站级控制机的21 英寸彩色液晶显示器和人机联系工具显示变电站各种信息画面，显示内容主要包括全部设备的位置状态、变位信息、保护设备动作及复归信息、直流系统及所用电系统的信息、各测量值的实时数据，各种告警信息、计算机监控系统的状态信息。
B. 在需要分区显示的画面中，可按要求分为：过程画面区、提示信息区、报警信息区，各区以相互不干扰的方式同步显示信息。
C. 显示画面可由用户在线以交互式进行修改、定义、编辑、生成、删除，画面总数≥60 幅。
(ii) 画面显示的形式：显示器上显示的各种信息以报告、图形、声光等形式及时提供给运行人员。
(iii) 显示画面的调用：运行人员在工作站上通过控制键盘、鼠标实现对监视画面的调用。
调用方式力求简单，最好手动操作一次完成，最多不超过三次。
(e) 打印记录：记录功能指计算机站控系统通过打印机将各种要求的信息按指定的格式输出到打印纸上。
(f) 事件顺序记录：事件顺序记录的内容为事故状态变化的快速记录，时间分辨率应不大于1 毫秒，并按要求的报告形式打印输出。
(g) 报警处理：报警处理分两种方式，一种是事故报警，另一种是预告报警。
前者包括非操作引起的断路器跳闸和保护装置动作信号。
后者包括一般设备变位、状态异常信息、模拟量越限／复限、计算机站控系统的各个部件、间隔层单元的状态异常等。
(h) 控制功能：对变电所各电压等级断路器，有载调压开关等采用就地和远方控制方式：(i) 就地控制方式： 10 kV 开关柜上可进行断路器分、合操作；35 kV 开关柜上可进行断路器分、合操作；主变有载调压开关机构箱上可进行升、降、停操作；(ii) 远方控制方式：站级控制层控制方式，调度端控制方式；(iii) 就地和远方操作选择开关：对于10kV开关柜，装设在柜上；对于35kV开关柜，装设在柜上。
(iv) 远方调度中心控制操作方式的选择切换在站级控制层中以软件开关的形式完成。
(i) 操作权限：具有操作权限等级管理，当输入正确操作口令和监护口令才有权进行操作控制，参数修改，并将信息给予记录。
并具有记录操作修改人，操作修改内容的功能。
(j) 信息分层：站控单元应具有信息分层功能，并能将信息分类、归并。
(k) 远方信息交换：计算机站控系统实现与远方调度中心的信息交换，即与电力调度部门通信,具体的功能已在有关章节描述。
(l) 时钟同步：计算机监控系统可实现与调度端的时钟同步。
(m) 与其他设备的接口：计算机监控系统应具备与甲方配置的其他设备的接口能力。
(i) 与保护设备接口：计算机站控系统可以与安装在开关室和控制室内各个间隔层单元的各保护设备接口，接口采用两种方式，一种是与数字化保护测控一体化装置通过现场总线通讯。
另一种则通过电缆连接将非数字化保护设备的接点状态输入到计算机的I/0通道。
(ii) 与调度端的接口：计算机监控系统通过通信控制器提供与电力调度部门计算机监控系统独立的数据通信口。
(iii) 所采用的通信规约及连接方式应根据电力调度部门的要求，用户可在线在工作站上自行定义编辑与远方通信的数据集(包括控制点设置)。
(iv) 与其他设备的接口：系统提供与模拟屏、直流屏、智能电度表、消防等设备的数据通信口。
并预留一定数量的数据通信口和I/O接口作备用。
(n) 维护功能：维护功能指变电站负责管理计算机监控系统的工程师通过工作站对该系统进行的诊断、管理、维护、扩充等工作。
(i) 数据库维护：工程师用交互方式在线对数据库中的各个数据项进行修改和增删。
(ii) 功能维护：自动控制功能的启动停止，对各种应用功能运行状态的监测，各种报表的在线生成和显示画面的在线编辑。
(iii) 站控系统的故障诊断：对计算机站控系统的各个设备进行状态检查，通过在线自诊断确定故障发生的部位，并发出报警信号，检查、诊断的结果可显示、打印出来。
11.3.系统结构设计北京四达项目JZN03型电力监控管理系统采用分布式配置，终端采集设备分别配置在400V低压配电柜、10kV中压配电柜、变压器以及直流屏中，所有终端采集设备均通过RS485通讯接口经现场总线与监控计算机进行通讯。
电力监控管理计算机设在变电室值班室内。
电力监控管理系统原理图见图一所示。
图一电力监控管理系统原理图JZN03电力监控管理系统按监控功能可分为：现场监控层、通信网络层和系统管理层。
11.3.1.现场监控层集中式现场监控层包括：分别配置在各低压配电柜内的网络电力仪表和现场监控装置以及10kV微机综保装置、变压器温控器、直流屏控制器等。
11.3.2.通信网络层通信网络层包括：现场总线通信网络和以太网通信网络这两部分。
前者是现场监控层中设备与监控计算机或设备之间进行通信的通信网络，常见有RS485通信接口，支持Modbus-RTU协议的现场总线；后者是现场总线与监控计算机进行通信的通信网络，主要设备有串口联网服务器和以太网交换机等设备。
11.3.3.系统管理层系统管理层包括：位于中控室内的电力监控管理计算机及其外围设备、网络通信设备等。
11.4.北京四达项目JZN03型电力监控管理系统的功能11.4.1.对10kV中压配电系统的监测功能A)对10kV中压配电柜的监测功能通过微机综合保护装置和网络电力仪表用通讯方式实时监测微机综保装置和10kV真空断路器（10kV进线、出线和母联柜真空断路器）提供的以下参数和信号：·三相电压（相电压、线电压）；·三相电流；·零序电压、零序电流；·频率；·功率因数；·功率（有功功率、无功功率、视在功率）；·电能（有功电度、无功电度）；·断路器/负荷开关的状态信号、故障跳闸信号、接地故障信号、断路器位置信号、隔离手车位置信号、弹簧储能状态信号；·接地刀位置信号；·自动/手动状态信号、控制回路断线信号；·微机综合保护装置的故障跳闸信号和内部故障信号。
·可记录12个模拟量和64个开关量信号通道，最多可记录100条故障录波，最长可达20秒。
