流量扬程与功率的关系
比方说自来水管道压力为0.2Mpa，它能供到多高的高度呢？转换公式是什么？请大家告诉我一下！谢谢之答禄夫天创作推荐答案转换公式:高度 H=P/(ρg)压力为 P=0.2 Mpa=200000 Pa高度 H=P/(ρg)=200000/(1000*9.8)= 20.41 m以上是静压转换为压力高度的计算泵在工作时的实际流量受扬程的制约，实际扬程越高，流量越小。
如果扬程已定，而想减小流量,简单的法子可用阀门控制。
即可调节流量，又可省电的法子是采取变频调速，降低转速即可减小流量。
水泵的扬程、流量和功率是考察水泵性能的重要参数：1. 流量水泵的流量又称为输水量，它是指水泵在单位时间内输送水的数量。
以符号Q来暗示，其单位为升/秒、立方米/秒、立方米/小时。
2. 扬程水泵的扬程是指水泵能够扬水的高度，通常以符号H 来暗示，其单位为米。
离心泵的扬程以叶轮中心线为基准，分由两部分组成。
从水泵叶轮中心线至水源水面的垂直高度，即水泵能把水吸上来的高度，叫做吸水扬程，简称吸程；从水泵叶轮中心线至出水池水面的垂直高度，即水泵能把水压上去的高度，叫做压水扬程，简称压程。
即水泵扬程= 吸水扬程 + 压水扬程应当每种泵都有自己的性能曲线。
当流量在泵自身流量范围内时流量减小扬程相应增大。
当流量小于泵自身流量范围时，养成也回相应减小。
降低泵的效率。
建议更换泵型. 假如是出口阀门控制或管径小的话，那么扬程就会增高。
那是肯定的。
这里的扬程指的是实际扬程，习惯上称压头。
管小阀门或管径小的，管线阻力相应增大，调节阀门关小或管径细，则管路的新特性曲线上移，泵的H~Q曲线上的工作点，Q减小，H随之增大。
这是泵的H~Q特性曲线和管路的特性曲线共同决定的结果。
关于水泵功率,扬程,流量的关系
关于水泵功率,扬程,流量的关系关于水泵功率，扬程，流量的关系一般我们去买任何的过滤泵，都会涉及到,个参数:功率，扬程，流量扬程就是水泵的扬水高度，单位是米，流量则可以根据它的单位L/H得出，流量就是水泵每小时的吸水量。
功率越大，扬程跟流量就越大，水泵的功率都是固定的，所以讲讲扬程跟流量的关系水泵的实际扬程可以用下式表示 :H=Hx-SxQ^2 ——(1) (^2表示平方)式中:H——水泵的实际扬程，根据你摆放水泵的位置计算;Hx——水泵在Q=0所产生的扬程，也就理论扬程，一般跟功率有关;Sx——水泵的内部摩阻;Q——水泵的流量。
由(1)式可得水泵的流量Q=?[(Hx-H)/Sx]——(2) (?表示开根号)对于给定的水泵，Hx和Sx是不变的，由(2)式知，当水泵在实际运行时扬程H 减小时，水泵流量增大。
你的水泵可能实际的的扬程远小于额定扬程，所以流量增大很多由此可以说明为什么现在大多泵都达不到泵体所标的额定流量，因为实际扬程决定了流量。
总结一下:同功率水泵的流量取决于我们方式水泵实际的扬水高度(扬程)。
请看图，这张是创星(Atman)的图纸，图中曲线就明确表示了扬程于流量的关系。
H=Hx-SxQ^2 ——(1) (^2表示平方)Q=?[(Hx-H)/Sx]——(2) (?表示开根号)H——水泵的实际扬程;Hx——水泵在Q=0是理论扬程;Sx——水泵的内部摩阻;Q——水泵的流量。
对于给定的水泵，Hx和Sx是不变的，由(2)式知，当水泵在实际运行时扬程H 减小时，水泵流量增大。
你的水泵可能实际的的扬程远小于额定扬程，所以流量增大很多。
由此可以说明为什么现在大多泵都达不到泵体所标的额定流量，因为实际扬程决定了流量。
流量=?(180-60)/内阻=水泵的功率扬程流量之间的关系,N=γQH/1000η,γ-液体的重度，牛/立方米;η-效率; N-功率，kW; H-扬程，米; Q-体积流量，立方米/秒。
水泵的扬程和流量的关系水泵扬程功率流量2个基本计算公式:水泵简单粗略估算N=Q*H/367;推理公式:N=Q(m3/h)*H(m)*9.8/3600/η/(1-n); N，输出轴功率，单位是千瓦(kW),水泵功率P=轴功率*K安全系数(K通常取1.1-1.2);Q，流量，单位是立方米每小时(m3/h);H，扬程，单位是米(m);9.8，重力加速度;3600,每小时3600秒;η是水泵的效率，一般流量大的取大值，流量小的取小值,(效率η经验值0.6-0.85，各品牌效率均不同)n,扬程损失10米长管道损失10%;另:水泵物理基本知识算法:1、W设定时间总功=P功率*t,t设定时间;2、水泵W有效功=η*W总功,效率η经验值0.6-0.85;3、水泵W轴有效功=W 有效功/K,安全系数K取1.1-1.2;4、h有效扬程=1-n，n扬程损失10米长管道n 扬程损失10%，20米损失16%(估算基准);3、G=水泵W轴有效功/h,求所抽水的重力,h扬程;4、m=G/g,求抽水的质量,g 重力加速度;5、V=m/ρ,求抽水的体积,ρ水的比重;大家若需要设计下面变量，还需重新计算;管道口径;水位管道出水口径;水位管道高低落差;管道接头拐弯角度;水泵转速;水泵叶轮直径;水泵叶片出口角;水泵叶片数;水泵泵体尺寸;水泵吸人口真空度大小; 水泵排出口的压力; 排出水流量。
水泵轴功率计算公式
水泵轴功率计算公式(1)离心泵流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米P=2.73HQ/η,其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η(kw),其中的ρ=1000Kg/m3,g=9.8比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=9.8牛顿则P=比重*流量*扬程*9.8牛顿/Kg=Kg/m3*m3/h*m*9.8牛顿/Kg=9.8牛顿*m/3600秒=牛顿*m/367秒=瓦/367上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了.设轴功率为Ne，电机功率为P，K为系数(效率倒数)电机功率P=Ne*K (K在Ne不同时有不同取值，见下表)Ne≤22 K=1.2522 55(2)渣浆泵轴功率计算公式流量Q M3/H扬程H 米H2O效率n %渣浆密度A KG/M3轴功率N KWN=H*Q*A*g/(n*3600)电机功率还要考虑传动效率和安全系数。
一般直联取1，皮带取0.96，安全系数1.2(3)泵的效率及其计算公式指泵的有效功率和轴功率之比。
η=Pe/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，用P表示。
有效功率即：泵的扬程和质量流量及重力加速度的乘积。
Pe=ρg QH (W) 或Pe=γQH/1000 (KW)ρ：泵输送液体的密度(kg/m3)γ：泵输送液体的重度γ=ρg (N/ m3)g：重力加速度(m/s)质量流量Qm=ρQ (t/h 或 kg/s)。
水泵的性能参数
水泵的性能参数五、什么是水泵的吸水性能
允许吸上真空高度或必须汽蚀余量是表征水泵吸水性能的参数。在泵站设计时，需要根据吸水性能参数确定水泵的安装高程。允许吸上真空高度用Hs表示，必须空化余量用(NPSH)r表示，单位为m。
水泵的性能参数六、什么是水泵的转速
转速是指泵轴每分钟旋转的次数，用n表示，单位是r/min。铭牌上的转速是水泵的设计转速，又称额定转速。转速是影响水泵性能的重要参数，当转速变化时，水泵的其他五个性能参数表都发生相应的变化。
3、机械损失和机械效率 来自叶轮在液体中旋转时，前、后盖板外表面与液体产生摩擦损失(即轮盘损失)，泵轴转动时轴和轴封、轴承产生摩擦损失，克服摩擦损失消耗了部分能量，即机械损失，机械损失功率用Pm表示。从泵的输入功率中扣除机械损失后，叶轮传递给液体的功率称水功率，用Pw表示。
水泵的效率是容积效率、水力效率与机械效率的乘积。提高水泵效率，必须减少水泵内的各种损失。提高水泵的效率，除了从水力模型、选用材质、加工工艺、部件等方面加以改善和提高外，使用单位还要注意正确选择泵型、保证安装质量、合理调节运行工况和加强维护管理，才能使水泵经常在高效率状态下运行，达到节约能源、降低成本和提高经济效益的目的。
水泵的性能参数二、什么是水泵的扬程
扬程是指单位重力液体从水泵进口到出口所增加的能量，也即单位重力的水经过水泵后获得的能量。用H表示，单位是mH2O,一般简称为m。水泵铭牌上的扬程是这台泵的设计扬程，即相应于通过设计流量时的扬程，又称额度扬程。
水泵的性能参数三、什么是水泵的功率
功率是指单位时间内水泵所做的功，单位为KW。
水泵的性能,水泵的性能参数,水泵的性能用哪几个参数表示
水泵的性能参数是用来表征水泵性能的一组数据，包括流量、扬程、功率、效率、允许吸上真空高度或必须空化余量、转速等6个基本参数。
水泵的重要性能参数扬程、流量和功率关系
1. 流量水泵的流量又称为输水量，它是指水泵在单位时间内输送水的数量。
以符号Q来表示，其单位为L/s、m3/s、m3/h。
2. 扬程水泵的扬程是指水泵能够扬水的高度，通常以符号H来表示，其单位为米。
离心泵的扬程以叶轮中心线为基准，分由两部分组成。
从水泵叶轮中心线至水源水面的垂直高度，即水泵能把水吸上来的高度，叫做吸水扬程，简称吸程；从水泵叶轮中心线至出水池水面的垂直高度，即水泵能把水压上去的高度，叫做压水扬程，简称压程。
即水泵扬程= 吸水扬程+ 压水扬程应当指出，铭牌上标示的扬程是指水泵本身所能产生的扬程，它不含管道水流受摩擦阻力而引起的损失扬程。
在选用水泵时，注意不可忽略。
否则，将会抽不上水来。
3. 功率在单位时间内，机器所做功的大小叫做功率。
通常用符号N来表示。
常用的单位有：公斤·米/秒、千瓦、马力。
通常电动机的功率单位用千瓦表示；柴油机或汽油机的功率单位用马力表示。
动力机传给水泵轴的功率，称为轴功率，可以理解为水泵的输入功率，通常讲水泵功率就是指轴功率。
由于轴承和填料的摩擦阻力；叶轮旋转时与水的摩擦；泵内水流的漩涡、间隙回流、进出、口冲击等原因。
必然消耗了一部分功率，所以水泵不可能将动力机输入的功率完全变为有效功率，其中定有功率损失，也就是说，水泵的有效功率与泵内损失功率之和为水泵的轴功率。
有两相同叶片的叶轮外径为D1和D2，它对应的流量为Q1和Q2,扬程H1和H2，功率W1和W2,那么Q1/Q2=D1/D2,H1/H2=(D1/D2)^2 (平方的关系)W1/W2=(D1/D2)^3 (三次方的关系)以上都是对于离心泵来说的。
叶片高度的变化对扬程是没什么变化，会加大流量和功率，但这好像没什么规律。
扬程head 单位重量液体流经泵后获得的有效能量。
是泵的重要工作能参数，又称压头。
可表示为流体的压力能头、动能头和位能头的增加，即H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1式中H——扬程，m；p1，p2——泵进出口处液体的压力，Pa；c1，c2——流体在泵进出口处的流速，m／s；z1，z2——进出口高度，m；ρ——液体密度，kg／m3；g——重力加速度，m／s2。
水泵功率扬程功率对应关系
水泵功率扬程功率对应关系嘿，朋友！咱今天来聊聊水泵功率和扬程这对“好搭档”的对应关系。
你想啊，这水泵就好比是一个大力士，功率就是它的力气大小，扬程呢，就像是它能把东西扔出去的距离。
力气越大，扔得自然就越远，对吧？功率大的水泵，就像一个超级大力士，能轻松把水送到很高很远的地方。
比如说，那些大型工厂里的工业水泵，功率超强，扬程也高得吓人，能把水一下子就送到几十米甚至上百米的高处，给各种大型设备提供充足的冷却用水。
相反，功率小的水泵呢，就像是个力气不大的小朋友，只能把水送到比较近、比较低的地方。
比如家里的小水泵，给鱼缸换水或者给小花园浇浇水，扬程就不需要太高。
那这功率和扬程到底是怎么对应的呢？这可没有一个固定的公式那么简单。
就好像你不能说力气大的人一定能扔多远，还得看他怎么用力，用什么姿势扔。
有时候，同样功率的水泵，因为设计和制造的不同，扬程也会有差别。
这就好比同样是大力士，有的擅长扔铅球，能扔得很远；有的擅长举重，虽然力气大，但扔东西的本事就没那么强。
再举个例子，一个 10 千瓦的水泵，可能在一种情况下，扬程能达到 50 米；但换个环境，也许就只能达到 40 米。
这就跟路况好不好、有没有风的影响是一个道理。
而且，水泵要工作得好，不光看功率和扬程的对应，还得考虑水的流量。
流量大，就像要扔的东西又大又重，对功率和扬程的要求也就更高。
要是功率不够，扬程又要求太高，那水泵可就累坏了，说不定还会出故障。
这就像让一个小孩去搬一块大石头，能搬得动吗？肯定搬不动，还可能把自己弄伤。
所以啊，咱们在选择水泵的时候，可得把功率和扬程的对应关系搞清楚，不能瞎选。
不然，买回来的水泵不好用，那不是白花钱又耽误事儿吗？总之，水泵功率和扬程的对应关系可不是随便就能糊弄的，得认真琢磨，根据实际需求来选择，这样才能让水泵发挥出最大的作用，让咱们的工作和生活都更顺利！。
流量扬程与功率的关系
比方说自来水管道压力为0.2Mpa，它能供到多高的高度呢？转换公式是什么？请大家告知我一下！谢谢之五兆芳芳创作
推荐答案
转换公式:高度H=P/(ρg)
压力为 P=0.2 Mpa=200000 Pa高度
H=P/(ρg)=200000/(1000*9.8)= 20.41 m
以上是静压转换为压力高度的计较
每种泵都有自己的性能曲线.当流量在泵自身流量规模内时流量减小扬程相应增大.当流量小于泵自身流量规模时，养成也回相应减小.下降泵的效率.建议改换泵型. 假设是出口阀门控制或管径小的话，那么扬程就会增高.那是肯定的.这里的扬程指的是实际扬程，习惯上称压头.管小阀门或管径小的，管线阻力相应增大，调节阀门关小或管径细，则管路的新特性曲线上移，泵的H~Q曲线上的任务点，Q减小，H随之增大. } }$ d4 J) x* f 这是泵的H~Q特性曲线和管路的特性曲线配合决定的结果.。
水泵功率与流量扬程计算公式
水泵功率与流量扬程计算公式
水泵的功率与流量扬程之间有如下计算公式：
功率（单位：千瓦）= 流量（单位：立方米/秒） ×扬程（单位：米） ×水的重力加速度（约为9.8米/秒²） ÷ 1000
其中，水泵的功率是指水泵所需的功率，单位为千瓦，表示每秒所需的功率大小；流量是指水泵流出的水流量，单位为立方米/秒；扬程是指水流从水泵进入水管并达到最高高度的垂直距离，单位为米；水的重力加速度是指水在自由下落过程中每秒钟速度的增加量，约为9.8米/秒²；公式最后的除以1000是将结果转换为千瓦。
这个公式可以用于计算水泵的功率和流量扬程之间的关系。
离心泵流量、扬程、功率的关系
水泵扬程与流量的计算离心泵在工作时的实际流量受扬程的制约，实际扬程越高，流量越小。
如果扬程已定，而想减小流量,简单的办法可用阀门控制。
即可调节流量，又可省电的办法是变频调速，降低转速即可减小流量。
以常见的KQSN、KQW、KQL、KQDP、KQWH、KQH型双吸离心泵，DFSS、DFG、DFW、DFCL、DFHL、SLOW、SLS、SLW等型号为例。
一、水泵的扬程、流量和功率是考察水泵性能的重要参数：（1）水泵的流量又称为输水量，它是指水泵在单位时间内输送水的数量。
以符号Q来表示，其单位通常为升/秒、立方米/小时。
（2）水泵的扬程是指水泵能够扬水的高度，通常以符号H来表示，其单位为米。
离心泵的扬程以叶轮中心线为基准，分由两部分组成。
从水泵叶轮中心线至水源水面的垂直高度，即水泵能把水吸上来的高度，叫做吸水扬程，简称吸程;从水泵叶轮中心线至出水池水面的垂直高度，即水泵能把水压上去的高度，叫做压水扬程，简称压程。
即水泵扬程= 吸水扬程 + 压水扬程应当指出，铭牌上标示的扬程是指水泵本身所能产生的扬程，它不含管道水流受摩擦阻力而引起的损失扬程。
在选用水泵时，注意不可忽略。
否则，将会抽不上水来。
（3）功率在单位时间内，机器所做功的大小叫做功率。
通常用符号N来表示。
常用的单位有：公斤·米/秒、千瓦、马力。
通常电动机的功率单位用千瓦表示;柴油机或汽油机的功率单位用马力表示。
动力机传给水泵轴的功率，称为轴功率，可以理解为水泵的输入功率，通常讲水泵功率就是指轴功率。
由于轴承和填料的摩擦阻力;叶轮旋转时与水的摩擦;泵内水流的漩涡、间隙回流、进出、口冲击等原因。
必然消耗了一部分功率，所以水泵不可能将动力机输入的功率完全变为有效功率，其中定有功率损失，也就是说，水泵的有效功率与泵内损失功率之和为水泵的轴功率。
二、泵的扬程、流量计算公式：泵的扬程H=32是什么意思?扬程H=32是说这台机器最多可以把水提高32米流量=横截面积*流速流速需要自己测定：秒表三、泵的扬程估算：水泵的扬程与功率大小没有关系，与水泵叶轮的直径大小和叶轮的级数有关，同样功率的水泵有可能扬程上百米，但流量可能只有几方，也可能扬程只有几米，但是流量可能上百方。
水泵流速扬程功率

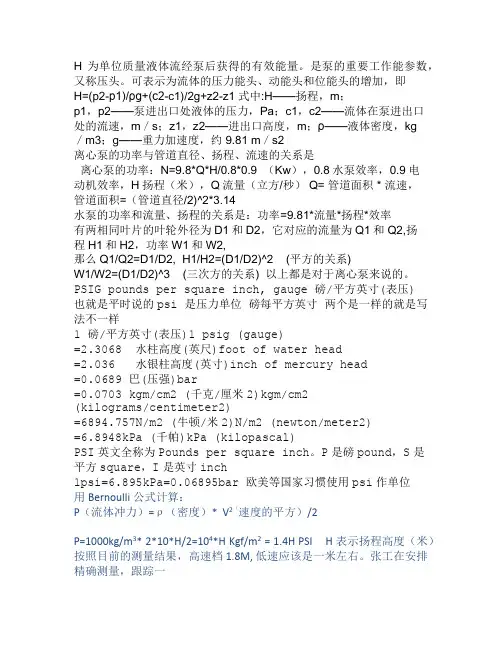

H为单位质量液体流经泵后获得的有效能量。
是泵的重要工作能参数，又称压头。
可表示为流体的压力能头、动能头和位能头的增加，即H=(p2-p1)/ρg+(c2-c1)/2g+z2-z1 式中:H——扬程，m；p1，p2——泵进出口处液体的压力，Pa；c1，c2——流体在泵进出口处的流速，m／s；z1，z2——进出口高度，m；ρ——液体密度，kg／m3；g——重力加速度，约 9.81 m／s2离心泵的功率与管道直径、扬程、流速的关系是离心泵的功率：N=9.8*Q*H/0.8*0.9 （Kw），0.8水泵效率，0.9电动机效率，H扬程（米），Q流量（立方/秒） Q= 管道面积 * 流速，管道面积=（管道直径/2)^2*3.14水泵的功率和流量、扬程的关系是：功率=9.81*流量*扬程*效率有两相同叶片的叶轮外径为D1和D2，它对应的流量为Q1和Q2,扬程H1和H2，功率W1和W2,那么Q1/Q2=D1/D2, H1/H2=(D1/D2)^2 (平方的关系)W1/W2=(D1/D2)^3 (三次方的关系) 以上都是对于离心泵来说的。
PSIG pounds per square inch, gauge 磅/平方英寸(表压) 也就是平时说的psi 是压力单位磅每平方英寸两个是一样的就是写法不一样1 磅/平方英寸(表压)1 psig (gauge)=2.3068 水柱高度(英尺)foot of water head=2.036 水银柱高度(英寸)inch of mercury head=0.0689 巴(压强)bar=0.0703 kgm/cm2 (千克/厘米2)kgm/cm2(kilograms/centimeter2)=6894.757N/m2 (牛顿/米2)N/m2 (newton/meter2)=6.8948kPa (千帕)kPa (kilopascal)PSI英文全称为Pounds per square inch。
