35KV变压器标准实验耐压是多少

  • 格式：doc
  • 大小：30.50 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

35kV干式变压器的试验项目

35kV干式变压器的试验项目
2)在10℃～30℃范围内，吸收比一般不低于1.3；极化指数不低于1.5。
3) 220kV及120MVA以上变压器应测量极化指数，用以判断绝缘状况。
1)用2500V及以上兆欧表。
2)测量前被试绕组应充分放电。
3)测量温度以顶层油温为准，尽量在相近的温度下试验。
4)尽量在油温低于50℃时试验。
5)吸收比和极化指数不进行温度换算。
6)变压器绝缘电阻大于10000
MΩ时，吸收比和极化指数可仅作为参考。
7)电缆出线变压器的电缆出线侧绕组绝缘电阻由中性点套管处测量。
2
YW-2010A直流电阻测试仪
绕组直流电阻
1)交接时；
2)大修后；
3)有载调压变压器的分接开关检修后(在所有分接)；
4)必要时。
1) 1.6MVA以上变压器，各相绕组电阻相互间的差别，不应大于三相平均值的2%；无中性点引出的绕组，线间差别不应大于三相平均值的1%。且三相不平衡率变化量大于0.5%应引起注意，大于1%应查明处理。
2) 1.6MVA及以下变压器，相间差别一般不应大于三相平均值的4%；线间差别一般不应大于三相平均值的2%。
3)各相绕组电阻与以前相同部位、相同温度下的历次结果相比，不应有明显差别，其差别不应大于2%，当超过1%时应引起注意。
4)电抗器参照执行。
1)如电阻线间差在出厂时已超过规定，制造厂虽然说明了产生这种偏差的原因，但不能超过2%。
FSBZJZC-10150轻型高压试验变压器
TSB(0Z0)-6150轻型高压试验变压器
交流耐压试验
Hale Waihona Puke 1)交接时；2)大修后；3)更换绕组后；
4)必要时。
35kV干式电力变压器，工频耐压试验电压标准试验电压为工频60kV一分钟。

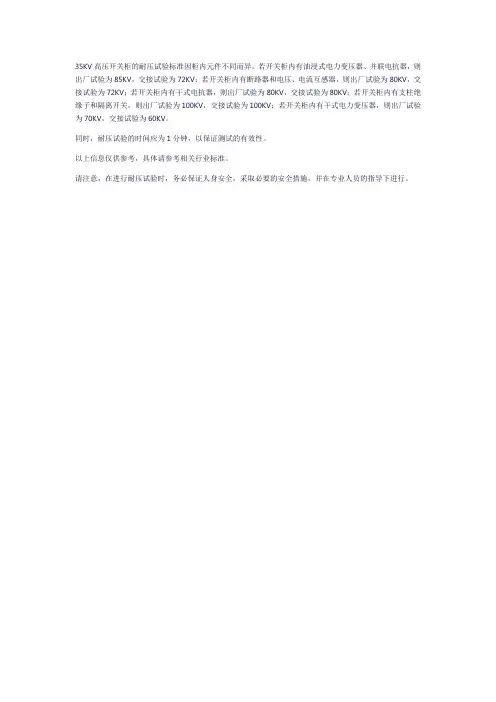

35kv开关柜耐压试验标准

35kv开关柜耐压试验标准

35KV高压开关柜的耐压试验标准因柜内元件不同而异。

若开关柜内有油浸式电力变压器、并联电抗器，则出厂试验为85KV，交接试验为72KV；若开关柜内有断路器和电压、电流互感器，则出厂试验为80KV，交接试验为72KV；若开关柜内有干式电抗器，则出厂试验为80KV，交接试验为80KV；若开关柜内有支柱绝缘子和隔离开关，则出厂试验为100KV，交接试验为100KV；若开关柜内有干式电力变压器，则出厂试验为70KV，交接试验为60KV。

同时，耐压试验的时间应为1分钟，以保证测试的有效性。

以上信息仅供参考，具体请参考相关行业标准。

请注意，在进行耐压试验时，务必保证人身安全，采取必要的安全措施，并在专业人员的指导下进行。

变压器交流耐压试验标准

变压器交流耐压试验标准

变压器交流耐压试验标准
变压器交流耐压试验的标准取决于变压器的电压等级和容量。

根据《电力变压器检验规程》(GB/T 6451-2015)的规定，对于额定电压在3kV及以下的变压器，其交流绝缘耐压试验电压为2.5kV，试验时间为1分钟；对于额定电压在3kV以上的变压器，其交流绝缘耐压试验电压为3kV，试验时间为1分钟。

另外，对于变压器电压等级为35kV及以上，且容量在10000kVA及以上时，应测量直流泄漏电流。

试验电压标准应符合表6.0.7的规定。

当施加试验电压达1min时，在高压端读取泄漏电流。

泄漏电流值不宜超过本标准附录三的规定。

表6.0.7 油浸式电力变压器直流泄漏试验电压标准：绕组额定电压(kV) 6～10 20～35 63～330 500；直流试验电压(kV) 10 20 40 60。

以上信息仅供参考，具体标准可以查阅相关的电气试验标准或咨询专业人士。

35kV干式变压器的试验项目

35kV干式变压器的试验项目

3) 电抗器进行外施工频耐压试验。
试验变压器
4) 35kV 及以下绕组、变压器中性点应进行
外施耐压试验。
穿芯螺栓、 1) 交接时； 220kV 及以上的绝缘电阻一般不低于 1) 用 2500V 兆欧表。
夹件、绑扎
500MΩ ； 其 它 变 压 器 一 般 不 低 于
YW-2010A
2) 大修后；
钢带、铁芯、
1%。且三相不平衡率变化量大于
分接开关 检修后(在
0.5%应引起注意，大于 1%应查明 处理。
R2＝R1(T + t2) /(T+t1)，式中 R1、R2 分别为在温度 t1、t2 下的电阻值； T 为
YW-2010A
2
直流电阻测
试仪
所有分 接)；
2) 1.6MVA 及以下变压器，相间差别 一般不应大于三相平均值的 4%；
当超过 1%时应引起注意。
4) 电抗器参照执行。
如果本文档对你有帮助，请下载支持，谢谢！
交流耐压试 1) 交接时； 35kV 干式电力变压器，工频耐压试 1) 宜用变频感应法。当试验电压频率等于
6KVA 工频耐 验 压控制箱
FSBZJZC-10 150 轻型高压
3
试验变压器
2) 大修后；
验电压标准试验电压为工频 60kV
阻、吸收比 2) 投运前；
或极化指数
应无明显变化，一般不低于出厂值
的 70% (10000MΩ 以上)。
2) 测量前被试绕组应充分放电。
3) 大修后； 4) 必要时。
3) 测量温度以顶层油温为准，尽量在相近 2) 在 10℃～30℃范围内，吸收比一般
的温度下试验。 不低于 1.3；极化指数不低于 1.5。

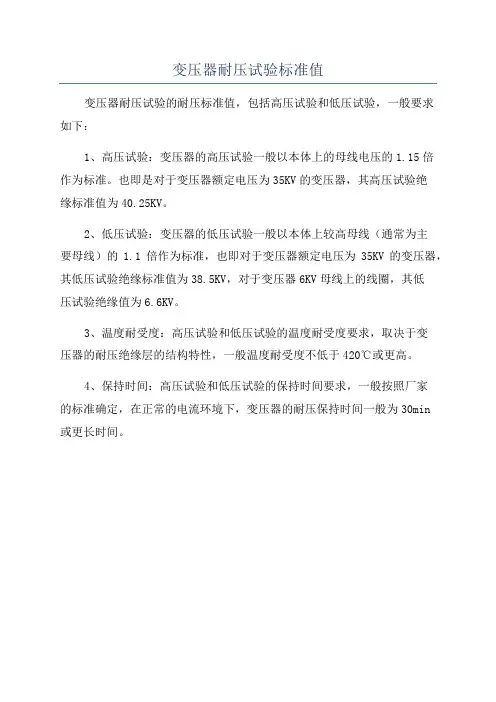

变压器耐压试验标准值

变压器耐压试验标准值

变压器耐压试验标准值
变压器耐压试验的耐压标准值，包括高压试验和低压试验，一般要求
如下：
1、高压试验：变压器的高压试验一般以本体上的母线电压的1.15倍
作为标准。

也即是对于变压器额定电压为35KV的变压器，其高压试验绝
缘标准值为40.25KV。

2、低压试验：变压器的低压试验一般以本体上较高母线（通常为主
要母线）的1.1倍作为标准，也即对于变压器额定电压为35KV的变压器，其低压试验绝缘标准值为38.5KV，对于变压器6KV母线上的线圈，其低
压试验绝缘值为6.6KV。

3、温度耐受度：高压试验和低压试验的温度耐受度要求，取决于变
压器的耐压绝缘层的结构特性，一般温度耐受度不低于420℃或更高。

4、保持时间：高压试验和低压试验的保持时间要求，一般按照厂家
的标准确定，在正常的电流环境下，变压器的耐压保持时间一般为30min
或更长时间。

35KV高压开关柜出厂试验国家标准

35KV高压开关柜出厂试验国家标准

国家标准35KV的高压开关柜的出厂耐压试验和交接试验是多少?
一般情况下，35KV的高压开关柜是不作整体耐压试验的，而要求对内部的元件进行单独试验；
若开关柜内有油浸式电力变压器、并联电抗器，则出厂试验为85KV，交接试验为72KV；
若开关柜内有断路器和电压、电流互感器，则出厂试验为80KV，交接试验为72KV；
若开关柜内有干式电抗器，则出厂试验为80KV，交接试验为80KV；
若开关柜内有支柱绝缘子和隔离开关，则出厂试验为100KV，交接试验为100KV；
若开关柜内有干式电力变压器，则出厂试验为70KV，交接试验为60KV。

具体如有疑问，可以与国电西高进行联系沟通，对这方面有足够的经验指导、。

35KV配电柜应该打耐压打到多少

35KV配电柜应该打耐压打到多少

35KV配电柜应该打耐压打到多少，到了所要设定的压力之后多长时间逄合适？
一般情况下，35KV的高压开关柜是不作整体耐压试验的，而要求对内部的元件进行单独试验；
若开关柜内有油浸式电力变压器、并联电抗器，则出厂试验为85KV，交接试验为72KV；
若开关柜内有断路器和电压、电流互感器，则出厂试验为
80KV，交接试验为72KV；
若开关柜内有干式电抗器，则出厂试验为80KV，交接试验为80KV；
若开关柜内有支柱绝缘子和隔离开关，则出厂试验为100KV，交接试验为100KV；
若开关柜内有干式电力变压器，则出厂试验为70KV，交接试验为60KV
开关柜内有断路器和电压、电流互感器，则出厂试验为95KV，交接试验为80KV(DL/T593-2006)
柜内装有电抗器，变压器，电容要根据相关元件选择相应的测试电压。

35kV-10000kVA电力变压器的交流耐压试验的技术方案

35kV-10000kVA电力变压器的交流耐压试验的技术方案

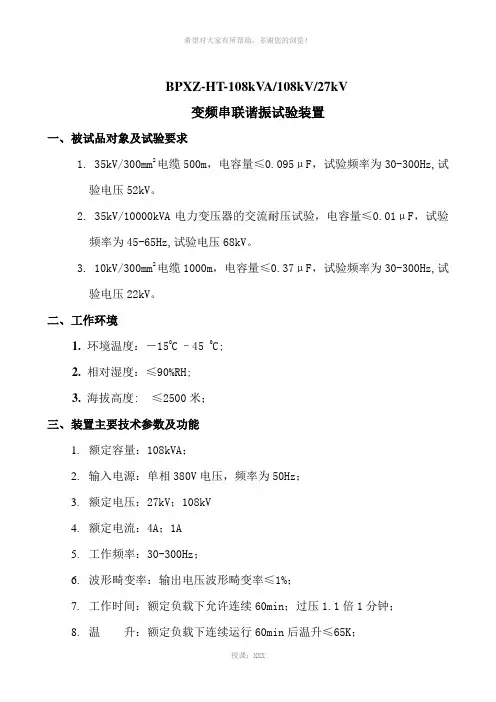

BPXZ-HT-108kVA/108kV/27kV变频串联谐振试验装置一、被试品对象及试验要求1. 35kV/300mm2电缆500m，电容量≤0.095μF，试验频率为30-300Hz,试验电压52kV。

2. 35kV/10000kVA电力变压器的交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz,试验电压68kV。

3. 10kV/300mm2电缆1000m，电容量≤0.37μF，试验频率为30-300Hz,试验电压22kV。

二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：108kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：27kV；108kV4.额定电流：4A；1A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定35kV/300mm2电缆500m，电容量≤0.095μF，试验频率为30-300Hz,试验电压52kV。

试验电流 I=2πfCU试 =2π×60×0.095×10-6×52×103=1.76A对应电抗器电感量 L=1/ω2C=78H,设计四台电抗器，使用电抗器二节串联二组并联，则单节电抗器为27kVA/27kV/1A/78H验证:1．10kV/300mm2电缆1000m，电容量≤0.37μF，试验频率为30-300Hz,试验电压22kV。

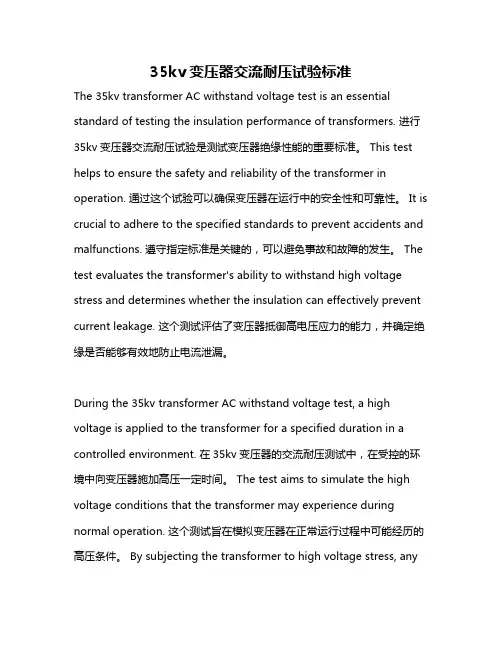

35kv变压器交流耐压试验标准

35kv变压器交流耐压试验标准

35kv变压器交流耐压试验标准The 35kv transformer AC withstand voltage test is an essential standard of testing the insulation performance of transformers. 进行35kv变压器交流耐压试验是测试变压器绝缘性能的重要标准。

This test helps to ensure the safety and reliability of the transformer in operation. 通过这个试验可以确保变压器在运行中的安全性和可靠性。

It is crucial to adhere to the specified standards to prevent accidents and malfunctions. 遵守指定标准是关键的，可以避免事故和故障的发生。

The test evaluates the transformer's ability to withstand high voltage stress and determines whether the insulation can effectively prevent current leakage. 这个测试评估了变压器抵御高电压应力的能力，并确定绝缘是否能够有效地防止电流泄漏。

During the 35kv transformer AC withstand voltage test, a high voltage is applied to the transformer for a specified duration in a controlled environment. 在35kv变压器的交流耐压测试中，在受控的环境中向变压器施加高压一定时间。

The test aims to simulate the high voltage conditions that the transformer may experience during normal operation. 这个测试旨在模拟变压器在正常运行过程中可能经历的高压条件。

变压器的耐压值

变压器的耐压值

1、变压器交流耐压电压值标准有明确规定，举几个常用电压作为例子：
10kV油浸式变压器交流耐压值为28kV，干式变压器为24kV；
35kV油浸式变压器交流耐压值为68kV，干式变压器为60kV；
110kV油浸式变压器交流耐压值为160kV；
220kV油浸式变压器交流耐压值为316kV；
500kV油浸式变压器交流耐压值为544kV；
变压器中性点耐压值
110kV变压器不直接接地交流耐压电压值76kV；
220kV变压器不直接接地交流耐压电压值160kV，直接接地交流耐压电压值68kV;
500kV变压器经小阻抗接地交流耐压电压值112kV，直接接地交流耐压电压值68kV;
2、耐压值和变压器匝数无关，和电压等级、绝缘水平有关；
3、建议您找一下《电气装置安装工程电气设备交接试验标准》以及《电气设备预防性试验标准》来学习一下。

35KV系统耐压试验方案

35KV系统耐压试验方案

35KV系统耐压试验方案DAXZ-135kVA/108kV/27kV串联谐振试验装置一、被试品对象与试验要求1. 电缆10kV/300mm2，长度3000米，试验频率30-300Hz，电容量≤1.11uF，试验电压22kV。

2. 10kV变电站系统设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV。

3．电缆35kV/300mm2，长度1000米，试验频率30-300Hz，电容量≤0.19uF，试验电压52kV。

4. 35kV变电站系统设备的交流耐压试验，试验频率30-300Hz，试验电压不超过100kV。

5. 35kV/12000kVA变压器的交流耐压试验，试验频率45-65Hz，电容量≤0.012uF，试验电压不超过68kV。

二、工作环境1.环境温度：－150C–450C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数与功能1.额定容量：135kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：108kV；27kV；4.额定电流：1.25；5A；5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压与试品闪络保护(详见变频电源局部)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 ?电抗器?GB1094?电力变压器?GB50150-2006?电气装置安装工程电气设备交接试验标准?DL/T 596-1996 ?电力设备预防性试验规程?GB1094.1-GB1094.6-96 ?外壳防护等级?GB2900?电工名词术语?GB/T16927.1~2-1997?高电压试验技术?五、装置容量确定35kV，300平方毫米交联电缆1km，试验频率30~300HZ,电容量≤0.19μF，试验电压52kV。

35kv耐压试验标准

35kv耐压试验标准

35kv耐压试验标准1.概述。

35kv耐压试验是电力设备在正常工作条件下，承受一定电压水平下的耐压性能测试。

其目的是为了验证设备在额定工作电压下的绝缘可靠性，确保设备在运行过程中不会因为电压击穿而导致事故发生。

本标准适用于35kv电力设备的耐压试验，包括但不限于变压器、断路器、隔离开关等相关设备。

2.测试条件。

35kv耐压试验应在标准大气压力下进行，环境温度应在0-40摄氏度之间。

测试设备应处于干燥、通风的环境中，确保测试过程中无任何外部干扰。

3.测试设备。

35kv耐压试验所需的测试设备包括高压发生器、电压表、电流表、绝缘电阻测试仪等。

这些设备应当符合国家标准，且在测试前应进行检测和校准，确保测试结果的准确性和可靠性。

4.测试步骤。

（1）设备准备，将待测试的35kv电力设备置于测试台上，并连接好测试设备。

（2）预热，根据设备要求，进行预热处理，确保设备处于正常工作状态。

（3）加压测试，逐步增加电压，直至达到35kv的测试电压。

在测试过程中，应监测设备的绝缘电阻、漏电流等参数，确保设备运行正常。

（4）保压，在达到35kv测试电压后，应保持一段时间，观察设备的绝缘情况和运行状态。

（5）降压，测试结束后，逐步降低电压，直至归零，将设备恢复到正常状态。

5.测试结果。

35kv耐压试验的结果应当符合国家相关标准和设备要求。

测试报告应包括设备的基本信息、测试条件、测试结果等内容，并由专业人员进行审核和签字确认。

6.注意事项。

（1）测试人员应具备相关的电气知识和操作技能，确保测试过程安全可靠。

（2）测试设备的选择和使用应符合国家标准，确保测试结果的准确性和可靠性。

（3）在测试过程中，应严格按照测试步骤进行操作，确保测试结果的有效性。

7.结论。

35kv耐压试验是电力设备运行前必不可少的一项测试，其结果直接关系到设备的安全可靠性。

通过本标准规范的测试，可以有效保障35kv电力设备的正常运行，减少事故发生的风险，对于提高电力系统的安全性和可靠性具有重要意义。

35KV变压器标准实验耐压是多少

35KV变压器标准实验耐压是多少

常规检测项目一、35kv变压器油箱密封试验标准：24h，50kpa，注：①密封性能要求，在试验后应无渗漏和损伤。

②波纹油箱密封试验剩余压力不小于规定值的70%。

二、35kv变压器油箱机械强度试验标准：＜4000KVA，正压50kPa; ≥4000KVA，真空度50kPa,正压60kPa。

注：机械强度试验要求试验后应无损伤和不允许的永久变形。

三、35kv变压器绝缘试验标准：＜4000KVA提供绝缘电阻实测值，≥4000KVA须提供吸收比（R60“/R15”）≥8000KVA须提供介质损耗因数tgδ。

注：对35KV电压等级需做吸收比的试验，要求吸收比≥1.3或极化指数≥1.5。

四、35kv变压器变压器绝缘电阻限值参数值对应：上层油量10℃20℃30℃40℃50℃高压绕阻600 400 270 180 120注意事项a.由于工频耐压试验是破坏性试验，因此，必须在变压器的绝缘经过所有的非破坏性试验合格后才进行误项试验。

b.被试绕组所有的引出线均应短接后接试验电压，非试验绕组必须短接后，再可靠接地。

否则将会影响试验电压的准确性，甚至可能危及被试变压器的主绝缘。

c.新注油的变压器，必须静放一段时间并充分放气后进行试验。

静放时间：10KV为5-6h 35KV为12-16h,110KV为24h，220KV为48h。

d.全绝缘变压器的试验电压为线端绝缘水平的试验电压，分级绝缘变压器的试验电压不中性绝缘水平的试验电压。

e.试验中，如发生放电或击穿时，应迅速降低试验电压，切除电源，以避免故障的扩大。

如需重新进行耐压试验时，应静放一段时间后再进行加压。

②几种放电故障的判断a.油间隙击穿放电。

在耐压试验升压阶段或特价段，被试变压器发出清脆的“铛铛”很像金属撞击油箱的声音，一般是由于油间隙距离不够，导致油间隙击穿。

重复试验时，由于油间隙的绝缘强度能自动恢复，其放电电压不会明显下降。

b.固体绝缘爬电或击穿。

在试验过程中，若出现“哧哧”的放电声，电流表指示增加，这是由于固体绝缘（多数是绝缘角环）表面爬电，或绕组端部对失轭之间的爬电。

35kV-2000kVA变压器的交流耐压试验的技术方方案

35kV-2000kVA变压器的交流耐压试验的技术方方案

BPXZ-HT-108kVA/108kV/54kV变频串联谐振试验装置一、被试品对象及试验要求1. 35kV/185mm2电缆1000m，电容量≤0.1665μF，试验频率为30-300Hz，试验电压52kV。

2. 35kV/2000kV A变压器的交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压68kV。

3．35kV开关柜，绝缘子、母线等设备的交流耐压试验，试验频率为30-300Hz，试验电压不超过100kV。

二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：108kV A；2.输入电源：单相220V/380V电压，频率为50Hz；3.额定电压：27kV；108kV4.额定电流：4A；2A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定35kV/185mm2电缆1km，电容量≤0.1665μF，试验频率为30-300Hz,试验电压52kV。

试验电流 I=2πfCU试 =2π×35×0.1665×10-6×52×103=1.9A对应电抗器电感量 L=1/ω2C=120H,设计四台电抗器，单节电抗器为27kVA/27kV/1A/120H验证:2．35kV/2000kV A变压器的交流耐压试验，电容量≤0.01μF，试验频率为45-65Hz，试验电压68kV。

变压器直流耐压试验电压标准

变压器直流耐压试验电压标准

变压器直流耐压试验电压标准
变压器直流耐压试验电压标准是指在变压器的绕组和绝缘结构中施加直流电压，以测试其绝缘性能并检测缺陷的电压标准。

通常，变压器直流耐压试验电压标准的值会受到国家或行业标准的规定。

在中国的电气设备部门中，变压器直流耐压试验电压标准是指对于额定电压高于1kV的变压器，其耐压试验电压应当是相对于变压器额定电压的倍数。

在这种情况下，变压器直流耐压试验电压标准的值应当符合下列规定：
1. 对于电压等级为1kV的变压器，其耐压试验电压应当为
2.5kV；
2. 对于电压等级为6kV的变压器，其耐压试验电压应当为15kV；
3. 对于电压等级为10kV的变压器，其耐压试验电压应当为25kV；
4. 对于电压等级为35kV的变压器，其耐压试验电压应当为70kV；
5. 对于电压等级为110kV的变压器，其耐压试验电压应当为150kV；
6. 对于电压等级为220kV的变压器，其耐压试验电压应当为350kV；
7. 对于电压等级为330kV的变压器，其耐压试验电压应当为450kV。

需要注意的是，变压器直流耐压试验电压标准的值并不是绝对值，而是应根据具体情况而定。

在实际应用中，还需要考虑变压器的类型、额定电压、绝缘结构等因素。

此外，变压器直流耐压试验电压标准的值也可能会根据不同国家或地区的标准有所差异。

35kV315kVA及以下变压器交流耐压试验

35kV315kVA及以下变压器交流耐压试验

BPXZ-HT-42kVA/81kV变频串联谐振试验装置一、被试品对象及试验要求1、35kV/315kVA及以下变压器交流耐压试验，试验频率为45-65Hz,试验电压不超过68kV。

2、35kV/70mm2电缆，长度200米，电容量≤0.024uF，试验频率为30-300Hz,试验电压不超过52kV。

二、工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；三、装置主要技术参数及功能1.额定容量：42kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：81kV；4.额定电流：0.5A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定35kV/70mm2电缆，长度200米，电容量≤0.024uF，试验频率为30-300Hz,试验电压不超过52kV频率取60Hz，则试验电流I=2πfCU试=2π×60×0.024×10-6×52×103=0.47A对应电抗器电感量L=1/ω2C=290H设计三节电抗器，使用三节电抗器串联可满足试验，则单节电抗器为14kVA/27kV/0.5A/97H结论：装置容量定为42kVA/81kV，分三节电抗器，电抗器单节为14kVA/27kV/0.5A/97H通过组合使用能满足上述被试品的试验要求。

35kV干式变压器的试验项目

35kV干式变压器的试验项目
6KVA工频耐压控制箱
FSBZJZC-10150轻型高压试验变压器
TSB(0Z0)-6150轻型高压试验变压器
交流耐压试验
1) 交接时；
2) 大修后；
3) 更换绕组后；
4) 必要时。
35kV干式电力变压器，工频耐压试验电压标准试验电压为工频60kV一分钟。
1) 宜用变频感应法。当试验电压频率等于或小于2倍额定频率时，试验时间为60秒；当试验电压频率大于2倍额定频率时，试验时间为：120×额定频率/试验频率，但不得少于15秒。
1) 用2500V 兆欧表。
2) 连接片不能拆开者可不测量。
5
YW-BCY变比组别测试仪
变压器绕组电压比
1) 交接时；
2) 更换绕组后；
3) 分接开关引
线拆装后；
4) 必要时。
1) 各相应分接的电压比顺序应与铭牌相同。
2) 额定分接电压比允许偏差为±%，其它分接的偏差应在变压器阻抗值(%)的1/10以内，但不得超过±1%。
2) 35kV全绝缘变压器，现场条件不具备时，可只进行外施工频耐压试验。
3) 电抗器进行外施工频耐压试验。
4) 35kV及以下绕组、变压器中性点应进行外施耐压试验。
4
YW-2010A直流电阻测试仪
穿芯螺栓、夹件、绑扎钢带、铁芯、线圈压环及屏蔽等的绝缘电阻
1) 交接时；
2) 大修后；
3) 必要时。
220kV及以上的绝缘电阻一般不低于500MΩ；其它变压器一般不低于10MΩ。
2) 及以下变压器，相间差别一般不应大于三相平均值的4%；线间差别一般不应大于三相平均值的2%。
3) 各相绕组电阻与以前相同部位、相同温度下的历次结果相比，不应有明显差别，其差别不应大于2%，当超过1%时应引起注意。

35kV干式变压器的试验项目

35kV干式变压器的试验项目
6) 变压器绝缘电阻大于10000
MΩ时，吸收比和极化指数可仅作为参考。
7) 电缆出线变压器的电缆出线侧绕组绝缘电阻由中性点套管处测量。
2
YW-2010A直流电阻测试仪
绕组直流电阻
1) 交接时；
2) 大修后；
3) 有载调压变压器的分接开关检修后(在所有分接)；
4) 必要时。
1) 以上变压器，各相绕组电阻相互间的差别，不应大于三相平均值的2%；无中性点引出的绕组，线间差别不应大于三相平均值的1%。且三相不平衡率变化量大于%应引起注意，大于1%应查明处理。
1) 用2500V 兆欧表。
2) 连接片不能拆开者可不测量。
穿芯螺栓、夹件、绑扎钢带、铁芯、线圈压环及屏蔽等的绝缘电阻
3) 必要时。
5
YW-BCY变比组别测试仪
变压器绕组电压比
1) 交接时；
2) 更换绕组后；
3) 分接开关引
线拆装后；
4) 必要时。
1) 各相应分接的电压比顺序应与铭牌相同。
2) 额定分接电压比允许偏差为±%，其它分接的偏差应在变压器阻抗值(%)的1/10以内，但不得超过±1%。
2) 及以下变压器，相间差别一般不应大于三相平均值的4%；线间差别一般不应大于三相平均值的2%。
3) 各相绕组电阻与以前相同部位、相同温度下的历次结果相比，不应有明显差别，其差别不应大于2%，当超过1%时应引起注意。
4) 电抗器参照执行。
1) 如电阻线间差在出厂时已超过规定，制造厂虽然说明了产生这种偏差的原因，但不能超过2%。
2) 35kV全绝缘变压器，现场条件不具备时，可只进行外施工频耐压试验。
3) 电抗器进行外施工频耐压试验。
4) 35kV及以下绕组、变压器中性点应进行外施耐压试验。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

常规检测项目
一、35kv变压器油箱密封试验标准：24h，50kpa，注：①密封性能要求，在试验后应无渗漏和损伤。

②波纹油箱密封试验剩余压力不小于规定值的70%。

二、35kv变压器油箱机械强度试验标准：＜4000KVA，正压50kPa; ≥4000KVA，真空度50kPa,正压60kPa。

注：机械强度试验要求试验后应无损伤和不允许的永久变形。

三、35kv变压器绝缘试验标准：＜4000KVA提供绝缘电阻实测值，≥4000KVA须提供吸收比（R60“/R15”）≥8000KVA须提供介质损耗因数tgδ。

注：对35KV电压等级需做吸收比的试验，要求吸收比≥1.3或极化指数≥1.5。

四、35kv变压器变压器绝缘电阻限值参数值对应：
上层油量10℃20℃30℃40℃50℃
高压绕阻600 400 270 180 120
注意事项
a.由于工频耐压试验是破坏性试验，因此，必须在变压器的绝缘经过所有的非破坏性试验合格后才进行误项试验。

b.被试绕组所有的引出线均应短接后接试验电压，非试验绕组必须短接后，再可靠接地。

否则将会影响试验电压的准确性，甚至可能危及被试变压器的主绝缘。

c.新注油的变压器，必须静放一段时间并充分放气后进行试验。

静放时间：10KV为5-6h 35KV为12-16h,110KV为24h，220KV为48h。

d.全绝缘变压器的试验电压为线端绝缘水平的试验电压，分级绝缘变压器的试验电压不中性绝缘水平的试验电压。

e.试验中，如发生放电或击穿时，应迅速降低试验电压，切除电源，以避免故障的扩大。

如需重新进行耐压试验时，应静放一段时间后再进行加压。

②几种放电故障的判断
a.油间隙击穿放电。

在耐压试验升压阶段或特价段，被试变压器发出清脆的“铛铛”很像金属撞击油箱的声音，一般是由于油间隙距离不够，导致油间隙击穿。

重复试验时，由于油间隙的绝缘强度能自动恢复，其放电电压不会明显下降。

b.固体绝缘爬电或击穿。

在试验过程中，若出现“哧哧”的放电声，电流表指示增加，这是由于固体绝缘（多数是绝缘角环）表面爬电，或绕组端部对失轭之间的爬电。

若电流表的指示突增，被试验变压器发出清脆的“啪”的声响，说明固体已被击穿。

重复试验时，由于固体绝缘击穿后绝缘不能恢复，击穿电压明显下降，甚至一开始加压，电磁开关就动作。

c.油中气泡放电。

试验过程中出现放电声，但仪表摆动不大，重复试验时，放电声就消失了，这种现像是变压器内部气泡放电引起的，放电声消灭是由于气泡击穿放电，气泡逸出所致。

通过真空注油，静放及充分放电，可减少消除和减少油中气泡。

d.悬浮金属放电。

加压过程中，变压器内部有炒豆般的响声，电流表指示很稳定，这是悬浮金属放电现象。

引起这类放电的原因主要是应该接地的金属件未接地，如夹件接地不良，铁心悬浮及变压器内部金属异物等，在交变电场作用下，这些不接地的金属件产生悬浮电位，并对地放电。

8．空载试验。

测量空载电流和空载损耗，检查是否存在磁路故障（铁心片间短路，多点接地等）和电路故障（绕组匝间短路等）。

当发生上述故障时，空载损耗和空载电流都会增大。

①影响空载数据增大的原因
a.铁心片间短路。

当硅钢片绝缘不良、硅钢片间存在局部短路、穿心螺栓绝缘损坏等铁心片间短路故障，造成铁心的损耗增加。

b.铁心多点接地。

铁心被金属异物短接接地，铁心夹紧结构与铁心之间的绝缘损坏等使铁心多点接地，在多点接地回路中产生较大的环流，造成铁心损耗增加。

c、铁心接缝不严密，铁心叠片时不严密或硅钢片松动，在铁心接缝处出现间隙，使磁阻增大，造成空载电流增加。

d、绕组匝间或层间短路。

e、绕组并联支路短路或并联短路匝数不相等。

②三相变压器空载电流
变压器的空载电流各相稍有不同，这是因为各相磁路状态不同，两边磁路对称是相等。

而中间磁路较短。

当绕组为星形联结时，由于线电流等于相电流，
所以线电流关系为Ia=Ic＜Ib.当绕组为三角形联结时，右行三角形联结的线电流关系为Ia=Ib＜Ic。

而左行三角形联结的线电流关系为Ib= Ic＜Ia。

9、负载损耗试验结果的判断。

负载损耗包括电阻损耗和附加损耗，在试验中由于电阻损耗增加使负载损耗不合格的情况甚少，大部分负载损耗不合格的原因是由于附加损耗增大而引起的，引起附加损耗增大的原因主要有以下两方面：
①变压器金属结构中附加损耗增加变压器铁心夹紧结构件、油箱箱壁等由于漏磁通导致附加损耗过大和局部过热；油箱箱盖或套管法兰等附加损耗过大并发热等。

②绕组附加损耗增加，绕组导线的涡流损耗增大，并联导线间短路或不完全换位等。

10、变压器试分类
①例行试验顺序（无进行非破坏性试验）
a、直流电阻测定
b、电压比测定（联结组）
c、绝缘电阻、吸收比和极化指数
d、介损tgδ试验
e、变压器油的试验
f、负载试验
g、空载试验
h、工频耐压试验
i、感应耐压试验
j、冲击试验、局放试验、绕组变形
k、有载开关试验
②型式试验
a、温升试验
b、冲击试验
③特殊试验
a、零序阻抗测量
b、声级测量
c、空载电流谐波测量
11、有载分接开关
①电阻式有载分接开关分一般的有载分接开关（组合型）和有载选择开关（复合型）。

有载分接开关的电路分为三个部分；调压电路、选择电路和过流、过渡电路。

调压电路与无励磁开关一样，是变压器线圈调压时所形成的电路。

选择电路是选择线圈分接设计的一套电路，所对应的机构为分接选择和转换选择器等。

过渡电路的原理就是有载分接开关的原理，是短路分接间串接阻抗的电路对应的机构为切换开关（包括快速机构）。

②组合型（CM）有载分接开关（电阻线）的过渡电路是独立的，与选择电路采用组合形式；在结构上有单独的切换开关与选择器组合，所以又称为组合型有载分接开关。

③复合型（CV）有载选择开关（电阻式）将过渡电路和选择电路合二为一。

设有单独的过渡电路，设有单独的切换开关。

又称为复合型有载分接开关，选择开关类的无励磁分接开关，只是在开关的动触头上增加了一个或二个带电阻的过渡触头，以限制分接桥接时的循环电流。

参考资料：《35kv变压器试验规范》。
