建筑立面图课件ppt
3、绘制窗台、雨蓬、雨水管、门窗框、门窗扇等小的 建筑构配件轮廓线；
4、标注定位轴线、各部位建筑标高、详图索引符号、 墙面装饰用料及做法；
5、书写图名及绘图比例。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
建筑立面图的命名
1）按立面的主次命名：
（正立面图、背立面图、左侧立面图、右侧立面图）
2）按建筑朝向：
（南立面图、北立面图、东立面图、西立面图）
3）按定位轴线编号：
立面图绘图步骤
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
建筑立面图的比例读图注意事项
立面图与平面图有密切关系，各立面图轴线编号均应 与平面图严格一致，房屋外墙的凹凸情况应与平面图联 系起来看。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
建筑施工图
建筑立面图
立面图的形成
建筑立面图是房屋的外墙面在与其平行的 投影面上所作的外墙正投影图，简称为立面图。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
4、标注定位轴线、各部位建筑标高、详图索引符号、 墙面装饰用料及做法；
5、书写图名及绘图比例。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
建筑立面图的命名
1）按立面的主次命名：
（正立面图、背立面图、左侧立面图、右侧立面图）
2）按建筑朝向：
（南立面图、北立面图、东立面图、西立面图）
3）按定位轴线编号：
立面图绘图步骤
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
建筑立面图的比例读图注意事项
立面图与平面图有密切关系，各立面图轴线编号均应 与平面图严格一致，房屋外墙的凹凸情况应与平面图联 系起来看。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
建筑施工图
建筑立面图
立面图的形成
建筑立面图是房屋的外墙面在与其平行的 投影面上所作的外墙正投影图，简称为立面图。
为深入学习习近平新时代中国特色社 会主义 思想和 党的十 九大精 神,贯彻 全国教 育大会 精神,充 分发挥 中小学 图书室 育人功 能
建筑立面图pptPPT课件
38
高窗
说
明
1.窗的名称代号用C表示 2.立面图中的斜线表示窗的开启 方向,实线为外开,虚线为内开;开启方 向线交角的一 侧为安装合叶一侧,一般 设计图中可不表示
3.图例中剖面图左为外、右为内, 平面图下为外、上为内
4.平面图和剖面图上的虚线仅说一明 开关方式,在设计图中不需表示
5.窗的立面形式应按实际情况绘制 6.小比例绘图时平、剖面的窗线可 用单粗实线表示
1

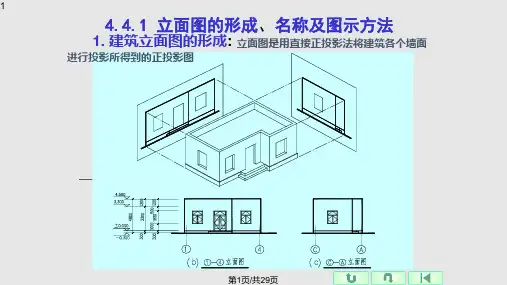

4.4.1 立面图的形成、名称及图示方法
1. 建筑立面图的形成: 立面图是用直接正投影法将建筑各个墙面
进行投影所得到的正投影图
第1页/共29页
2
2.立面图的图名
1)按建筑墙面的特征命名：正立面图（入口所 背立面图、侧立面图
在墙面）、
２）按各墙面的朝向命名：东立面图、西立面 面图、西南立面图等
图、南立
20
第20页/共29页
21
4.５.４绘制立面图的有关规定
（１）比例：建筑剖面图的比例与平面图一致，常用１：５０、１：１００、
１：２００的比例绘制。
第21页/共29页
22
（２）图线：剖面图的线型按“国标”规定，凡是剖到的墙、板、
梁等构件的剖切线用粗实线表示；而没剖到的其它构件的投影， 则常用细实线表示 。
１：１００、１：２００的比例绘制。
（２）图线：
为使立面图外形更清晰，通常用粗实线表示立面图的 最外轮廓线，而凸出墙面的雨蓬、阳台、柱子、窗台、 窗楣、台阶、花池等投影线用中粗线画出，地坪线用加 粗线（粗于标准粗度的１.4倍）画出，其余如门、窗及 墙面分格线、落水管以及材料符号引出线、说明引出线 等用细实线画出。
1.窗的名称代号用C表示 2.图例中剖面图左为外、右为内, 平面图下为外、上为内 3.窗的立面形式应按实际情况绘制 4.小比例绘图时平、剖面的窗线可 用单粗实线表示
《建筑立面图》课件
按细部构造分类
标准层立面图、屋顶立面 图等。
按表达重点分类
装饰立面图、结构立面图 等。
02
建筑立面图的要素
建筑物的轮廓
01
建筑物的轮廓是建筑立面图的基 础，它由建筑物的各个立面组成 ，包括墙面、屋顶、檐口等部分 。
02
建筑物的轮廓应清晰、准确，能 够反映出建筑物的整体造型和风 格。
门窗的布置
门窗是建筑立面图中重要的元素之一 ，它们的布置方式和形式对建筑物的 整体效果有着很大的影响。
根据比例尺和建筑的实际尺寸，确定图纸的尺寸，以确保图纸上的表达与实际 据比例尺和尺寸，使用线条绘制出 建筑的外轮廓线，以表示建筑的整体 形状和结构。
添加建筑物的轴线
在建筑的外轮廓线内，根据需要添加 建筑物的轴线，以表示建筑物的方向 和布局。
添加门窗、阳台等细部
建筑立面图的绘制方法
绘制工具
建筑立面图通常使用AutoCAD、 SketchUp、Revit等软件进行绘制。
绘制步骤
确定绘图比例和方向、绘制建筑物的 轮廓和结构、添加门窗、栏杆等细部 构造、添加阴影和虚实线等图示符号 、标注尺寸和文字说明。
建筑立面图的分类
01
02
03
按方向分类
正立面图、背立面图、左 侧立面图、右侧立面图等 。
绘制门窗
在建筑物的适当位置添加 门窗，并标注门窗的尺寸 和类型。
添加阳台
根据需要添加阳台，并标 注阳台的尺寸和位置。
绘制其他细部
根据需要绘制其他细部， 如栏杆、雨棚等，并标注 其尺寸和位置。
填充材质与色彩
选择填充材质
根据建筑的实际材质，选择相应的填充材质，如砖、石、混凝土等。
选择色彩
《建筑立面设计 》课件
THANKS
感谢观看
02
建筑立面设计的元素
材质与质感
总结词
材质与质感是建筑立面设计中的重要元素，它们能够影响建筑的视觉效果和触 感。
详细描述
材质的选择可以决定建筑立面的风格和质感，不同的材质具有不同的纹理、光 泽和触感，能够营造出不同的氛围和风格。例如，石材给人以稳重、大气的感 觉，而金属材质则给人现代、科技的感觉。
绿色建筑设计理念在建筑立面设计中的应用
绿色建筑设计理念强调建筑与环境的和谐共生，通过采用可 再生能源、优化建筑布局、使用环保材料等方式，降低建筑 对环境的负面影响。
在建筑立面设计中，绿色建筑设计理念的应用主要体现在利 用太阳能、风能等可再生能源，实现能源的自给自足；采用 保温隔热材料，提高建筑的能效；设计绿化墙、绿化屋顶等 ，改善城市环境。
，追求和谐与比例的美感。
04
建筑立面设计的实际应用
住宅建筑立面设计
住宅建筑立面设计应注重居住者的舒 适度和审美需求，同时要符合当地文 化和气候特点。
住宅建筑立面的色彩和纹理应与周围 环境相协调，同时要考虑到居住者的 心理感受和情绪状态。
住宅建筑立面的材料选择应考虑到环 保、耐久性和维护成本等因素，同时 要保证居住者的健康和安全。
建筑立面的重要性在于其作为建筑物 的第一印象，能够体现建筑物的风格 、功能和特点，对于建筑物的整体形 象和美感有着至关重要的影响。
建筑立面设计的基本原则
功能性原则
建筑立面设计应满足建筑物的 使用功能和要求，符合人体工
程学和空间利用的原则。
美学原则
建筑立面设计应符合美学原则 ，注重比例、对称、韵律等美 学要素，创造具有美感的视觉 效果。
详细描述
解构主义风格的建筑立面设计强调破碎、颠 覆和自由表现，通过运用不规则的形状、断 裂和错位等手法，打破传统的空间和形式逻 辑。这种风格追求个性化和实验性，挑战传 统审美观念。
建筑与形式之立面设计概述PPT(共 33张)
四、建筑立面处理方法
4、韵律 在建筑立面上窗、窗间墙、柱等构件的形状、大小不断 重复出现和有规律变化。 1）连续的韵律 2）渐变的韵律 3）交错的韵律 4）起伏的韵律 5、比例和尺度 比例（1）指建筑物的整体或局部某个构件本身长、宽 、高之间的大小比较关系； （2）是指建筑物整体与局部，或局部与局部之间的大 小关系。 尺度是指建筑物整体或局部与人之间的比较关系。
(2)建筑造型是一种空间艺术，确定立面造型不能 只局限在立面的尺寸大小和形状，应考虑到建筑 空间的透视效果。例如，对高层建筑的檐口处理 ，其尺寸需要夸大。如果仍采用常规尺寸，从立 面图看虽然合适，但建成后在地面观看，由于透 视的原因，就感到檐口尺寸过小。
四、建筑立面处理方法
流水别墅位于瀑布之 上,赖特实现了“方山 之宅的梦想,悬的楼板 锚固在后面的和自然 山石中. 正面在窗台与 天棚之间,是一金属窗 框的大玻璃,虚实对比 十分强烈。整个建筑 的材质与颜色和周围 的环境很好的融合在 一起。
四、建筑立面处理方法
二.立面的重点与细部 (1)建筑物的主要出入口及楼梯间是人流最多的
（二）体量的连接 直接连接 咬接 以走廊或连接体连接
六、立面处理要注意的事项
(1)建筑立面是为了满足施工要求而按正投影绘制 的，分别为正立面、背立面和侧立面。而一般人 看到的是两个面。因此，在推敲建筑立面时不能 孤立地处理每个面，必须注意几个面的相互协调 和相邻面的衔接以取得统一。
六、立面处理要注意的事项
2、均衡与稳定 由于建筑物的各部分体量表现出不同的重量感，因而几 个不同体量组合在一起时，必然会产生一种轻重关系， 均衡是前后左右的轻重关系，稳定则是指上下之间的轻 重关系。 根据力学原理的均衡，也称作静态的均衡，一般分为对 称的均衡和不对称的均衡。 关于稳定，通常上小下大、上轻下重的处理能获得稳定 感。 3、对比与微差 对比可以借相互之间的烘托、陪衬而突出各自的特点以 求得变化；微差可以借彼此之间的连续性以求得和谐。
《建筑外立面设计》课件
总结词
随着科技的发展，智能化设计成为建筑外立 面设计的未来趋势之一。
详细描述
智能化设计利用先进的技术手段，实现建筑 外立面的智能化控制和管理。通过智能化系 统，可以实时监测和控制建筑外立面的环境 参数、能源消耗等，提高建筑的能效和环境 质量。同时，智能化设计还可以为建筑外立 面提供更加多样化的功能和服务，如智能照
Part
05
建筑外立面设计的未来趋势
可持续性设计
总结词
随着环保意识的增强，可持续性设计成为建 筑外立面设计的未来趋势之一。
详细描述
可持续性设计强调在建筑外立面设计中使用 可再生、可循环利用的环保材料，降低能耗 和减少对环境的破坏。通过优化建筑外立面 的设计和构造，可以有效地提高建筑的保温 、隔热性能，降低能源消耗，同时减少对自 然资源的依赖。
明、智能安防等，提升人们的生活品质。
文化建筑外立面设计
文化建筑外立面设计应注重与文化内涵的结合，通过独特的造型、色彩和材质来表 达文化主题和氛围。
文化建筑外立面设计需考虑文化设施的功能需求，例如博物馆、图书馆、剧院等需 要有各自独特的风格和特点。
文化建筑外立面设计还需考虑与周围环境的协调和特色，提高文化设施的可识别性 和吸引力。
办公建筑外立面设计
文化传承
建筑外立面设计作为文化 传承的重要载体，能够反 映出一个地区的文化特色 和历史底蕴。
建筑外立面设计的原则
功能性原则
建筑外立面设计应充分考虑建筑 物的使用功能和空间需求，确保 设计能够满足实际使用的需要。
历史性原则
建筑外立面设计应尊重历史和传 统，保持与周围环境的协调和统 一，反映出一个地区的文化特色 和历史底蕴。
美学性原则
建筑外立面设计应遵循美学原则 ，注重形式美和艺术性的表达， 创造出具有吸引力和美感的外观 。
随着科技的发展，智能化设计成为建筑外立 面设计的未来趋势之一。
详细描述
智能化设计利用先进的技术手段，实现建筑 外立面的智能化控制和管理。通过智能化系 统，可以实时监测和控制建筑外立面的环境 参数、能源消耗等，提高建筑的能效和环境 质量。同时，智能化设计还可以为建筑外立 面提供更加多样化的功能和服务，如智能照
Part
05
建筑外立面设计的未来趋势
可持续性设计
总结词
随着环保意识的增强，可持续性设计成为建 筑外立面设计的未来趋势之一。
详细描述
可持续性设计强调在建筑外立面设计中使用 可再生、可循环利用的环保材料，降低能耗 和减少对环境的破坏。通过优化建筑外立面 的设计和构造，可以有效地提高建筑的保温 、隔热性能，降低能源消耗，同时减少对自 然资源的依赖。
明、智能安防等，提升人们的生活品质。
文化建筑外立面设计
文化建筑外立面设计应注重与文化内涵的结合，通过独特的造型、色彩和材质来表 达文化主题和氛围。
文化建筑外立面设计需考虑文化设施的功能需求，例如博物馆、图书馆、剧院等需 要有各自独特的风格和特点。
文化建筑外立面设计还需考虑与周围环境的协调和特色，提高文化设施的可识别性 和吸引力。
办公建筑外立面设计
文化传承
建筑外立面设计作为文化 传承的重要载体，能够反 映出一个地区的文化特色 和历史底蕴。
建筑外立面设计的原则
功能性原则
建筑外立面设计应充分考虑建筑 物的使用功能和空间需求，确保 设计能够满足实际使用的需要。
历史性原则
建筑外立面设计应尊重历史和传 统，保持与周围环境的协调和统 一，反映出一个地区的文化特色 和历史底蕴。
美学性原则
建筑外立面设计应遵循美学原则 ，注重形式美和艺术性的表达， 创造出具有吸引力和美感的外观 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
细 部
及园林小品等。
湖 南 城 市 学 院
部
➢ 借用方法无疑具备建筑类型学的观点。这里所说的借用方法
实际上就是“类型选择”。
➢ 建筑细部原型的借用方法包括对已有材料的选用和对约定俗
湖
成复合单元的选用。从其它建筑中选用适于自身的细部形态，
南 城
为建筑整体的组合创造了无限的可能性。
市
学
院
建
筑
立
面
（3）异化
设
计
➢ 借用方法显得过于简单、直接，随着人们生活方式、审美水
细 部
是否完善。
• 从使用者的角度来评价建筑物的功能布局。
➢ “内容表现为外在的、客观的、可以眼见的形状和颜色”。
湖 南
➢ 形式反映内容。
城
市
学
院
建
筑 立
3、建筑细部设计的手法
面
设
计
（1）构成
➢ 构成是一种近代造型概念。所谓构成，指将各形态或材料进 行分解，作为素材重新赋予秩序组织。
建
➢ 对细部设计而言，构成方法主要是指对建筑细部的各形态要
一定的实用功能，满足一定的使用要求，主要表现在围护、排
建
水、采光、通风、保温、防热、防噪等诸方面。
筑
细
• 墙体、屋盖——围护作用
部
• 大门——出入、室内外空间渗透
• 窗户——采光通风
• 阳台——接近自然
湖
• 楼梯——垂直交通
南 城
• 墙面的分格线——防止墙面材料开裂
市
……
学
院
建
筑
立
面
设 计
（2）审美价值
线脚的处理与墙体区分开来。
建
➢ 属于檐部的细部有屋顶、女儿墙、屋檐等。
筑
立
面
的
构
成
湖 南 城 市 学 院
建
筑
立 面
二、建筑细部
设
计
1、建筑细部设计的意义
◇
2、建筑细部设计的原则
湖
南
城
3、建筑细部设计的手法
市 学
院
◇
建
筑 立
1、建筑细部设计的意义
面
设
计
（1）实用功能
➢ 依附于建筑主体的建筑细部大多都是建筑的功能性构件，具有
节律感、秩序感、统一感等形式上的美感。
市
学
院
建
筑
立
面
（2）借用
设
计
➢ 借用方法是指引用历史的或已经存在的细部形态，通过对类
型学原型的选用，传达社会文化价值及设计者个人情感。
➢ 建筑类型学源于自然科学中的“分类学”，类型学在建筑上
建
研究的重点有三个主要方面：类型选择、类型处理及类型与
筑 细
城市形态关系的研究。
湖
➢ 细部设计有两种途径：一种是从整体到细部，即“从上至下”
南
城
的方法；一种是从细部到整体，即“由下至上”的方法。
市
学
院
建
筑
立
面
设
计
（2）形式与内容的统一
➢ 建筑是“内容与形式的完美结合” 。
➢ 其内容与形式之间，相对而言具有明确的界限：
建
筑
• 单纯地从美学、构图等评论某一幢建筑物，不去理会其功能
建 筑 立 面 的 构 成
湖
南
城
市
学
建筑立面的构成
院
建
筑 立
1、基部
面
设 计
➢ 基部是室外地面与墙体的连接过渡部分，通常做成勒脚。属于
基部的细部还有台阶、坡道、栏杆等 。
建
➢ 大型公共建筑还做成多级台阶，以增加建筑的雄伟气势。
筑
➢ 可以加大勒脚的高度，以增强视觉上的稳定感。
立
面
的
构
成
湖 南 城 市 学 院
湖
形式的处理上。
南 城
市
学 院
建
筑 立
（4）引借
面
设
➢ 引借是一种最常用的符号手法。将传统建筑中的局部、片段
计
或按照现今人们的审美情趣投射到当代建筑中，使其带有传
统的建筑信码，这样装点后的建筑能起到新旧沟通的作用，
并获得良好的视觉效果。
建
➢ 北京香山饭店借用大量传统的建筑符号：如江南园林中的白
筑
墙，民居中的窗的形式，青砖坡屋顶，传统的院落式空间以
城 市
之，过大的细部，则会使整体显得矮小。
学
院
建
筑 立
2、建筑细部设计的原则
面Байду номын сангаас
设
计
（1）部分与整体的协调
➢ 建筑细部设计是一个独立、完整的设计过程，是整体设计的 一部分。
建
➢ 整体性原则，是指各建筑细部的设计应符合建筑的整体意象，
筑 细
体现整体的风格，使每一个细部有机地组合在一起，为整体
部
服务。
➢ 整体性原则应处理两方面的关系：一是整体与细部的关系； 二是细部与细部之间的关系。
➢ 任何细部都体现形式的美感。
➢ 建筑细部参与和深化了建筑的造型过程，强化了建筑的意境和
建
气氛，增加了建筑及其环境的审美价值。
筑
细
（3）尺度感知
部
➢ 建筑的尺度是指建筑整体或局部给人感觉上的印象与真实形状
之间的大小关系。
湖
➢ 从建筑处理的角度看，局部尤其是细部对于整体的尺度影响很
南
大。局部、细部愈小，通过对比作用，反衬出整体的高大。反
准日益改变，建筑师在借用已有细部形式的同时，还将进行
或多或少的变形处理，这就导致异化方法的出现。
建
➢ 异化是建立在借用方法基础上的，正如建筑类型学所表明：
筑 细
首先要进行原型的选择，在此基础上进行“类型处理”。
部
➢ 类型处理大致有两方面：
• 首先，对于已选取的类型必须进行简化；
• 其次，简化还原后的类型元素可直接应用在具体的建筑
建筑立面（细部）设计
主讲教师 曾 磬
◇ 湖南城市学院 ◇ 建筑与城市规划学院
建筑立面（细部）设计
主讲教师 曾 磬
参考文献：
➢ 《世界建筑立面细部设计》 （美）伯登著，英若聪译，中国 建筑工业出版社，1998年6月 ➢ 《立面细部设计分析》（西） 丘克/译者，机械工业出版社， 2005年 ➢ 《建筑立面细部创意》邵松， 机械工业出版社，2007年07月 ➢ 《建筑细部设计》（2版），陈 镌，莫天伟著 ，同济大学出版社， 2008年05月
建
筑 立
2、墙身
面
设 计
➢ 属于墙身的细部有墙面、门窗、阳台、遮阳板、柱等。
➢ 因墙体上各构件的形式、色彩及材质可以有多种多样的选择，
建
布置上有多种变化，这两方面因素导致墙身有丰富的变化。
筑
立
面
的
构
成
湖 南 城 市 学 院
建
筑 立
3、檐部
面
设 计
➢ 檐部对丰富建筑的天际轮廓有着积极意义。利用装修、色调、
教学内容
一、建筑立面的构成
1、基部 2、墙身 3、檐部 二、建筑细部
1、建筑细部设计的意义 2、建筑细部设计的原则 3、建筑细部设计的手法
三、窗（教学重点）
1、窗洞 2、窗面 3、窗框
四、屋顶
屋顶造型的设计手法
建
筑
立 面
一、建筑立面的构成
设
计
1、基部
◇
2、墙身
湖
南
城
3、檐部
市 学
院
◇
建 筑 立 面 设 计
筑
素如形状、大小、色彩、质感、方向、位置等，按对立统一
细 部
原则进行排列组合，使其获得抽象的美感，注重的是抽象的
形式美，反映出形式美规律作用下的形式、色彩、质感等形
态要素的多样组合。
➢ 应用构成方法时，必须遵守均衡与稳定、对比与微差、韵律
湖
与节奏、比例与尺度等形式美规律，以获得安全感、尺度感、
南 城
