星级酒店客房电气配置

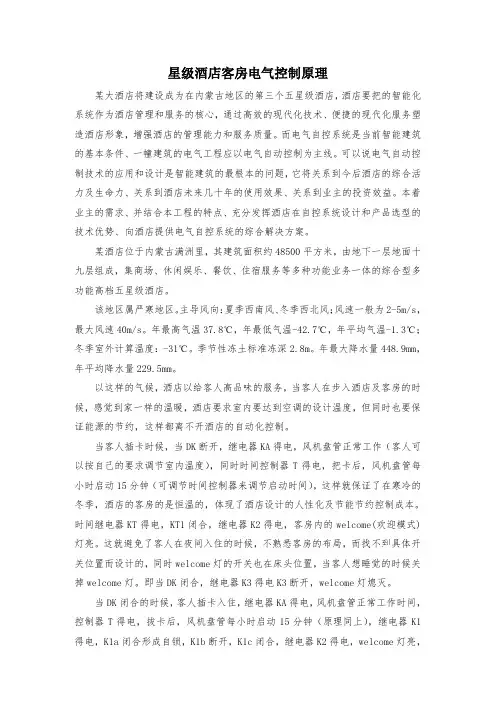

星级酒店客房电气控制原理某大酒店将建设成为在内蒙古地区的第三个五星级酒店，酒店要把的智能化系统作为酒店管理和服务的核心，通过高效的现代化技术、便捷的现代化服务塑造酒店形象，增强酒店的管理能力和服务质量。

而电气自控系统是当前智能建筑的基本条件、一幢建筑的电气工程应以电气自动控制为主线。

可以说电气自动控制技术的应用和设计是智能建筑的最根本的问题，它将关系到今后酒店的综合活力及生命力、关系到酒店未来几十年的使用效果、关系到业主的投资效益。

本着业主的需求、并结合本工程的特点、充分发挥酒店在自控系统设计和产品选型的技术优势、向酒店提供电气自控系统的综合解决方案。

某酒店位于内蒙古满洲里，其建筑面积约48500平方米，由地下一层地面十九层组成，集商场、休闲娱乐、餐饮、住宿服务等多种功能业务一体的综合型多功能高档五星级酒店。

该地区属严寒地区。

主导风向：夏季西南风、冬季西北风；风速一般为2-5m/s，最大风速40m/s。

年最高气温37.8℃，年最低气温-42.7℃，年平均气温-1.3℃；冬季室外计算温度：-31℃。

季节性冻土标准冻深2.8m。

年最大降水量448.9mm，年平均降水量229.5mm。

以这样的气候，酒店以给客人高品味的服务，当客人在步入酒店及客房的时候，感觉到家一样的温暖，酒店要求室内要达到空调的设计温度，但同时也要保证能源的节约，这样都离不开酒店的自动化控制。

当客人插卡时候，当DK断开，继电器KA得电，风机盘管正常工作（客人可以按自己的要求调节室内温度），同时时间控制器T得电，把卡后，风机盘管每小时启动15分钟（可调节时间控制器来调节启动时间），这样就保证了在寒冷的冬季，酒店的客房的是恒温的，体现了酒店设计的人性化及节能节约控制成本。

时间继电器KT得电，KT1闭合，继电器K2得电，客房内的welcome(欢迎模式)灯亮。

这就避免了客人在夜间入住的时候，不熟悉客房的布局，而找不到具体开关位置而设计的，同时welcome灯的开关也在床头位置，当客人想睡觉的时候关掉welcome灯。

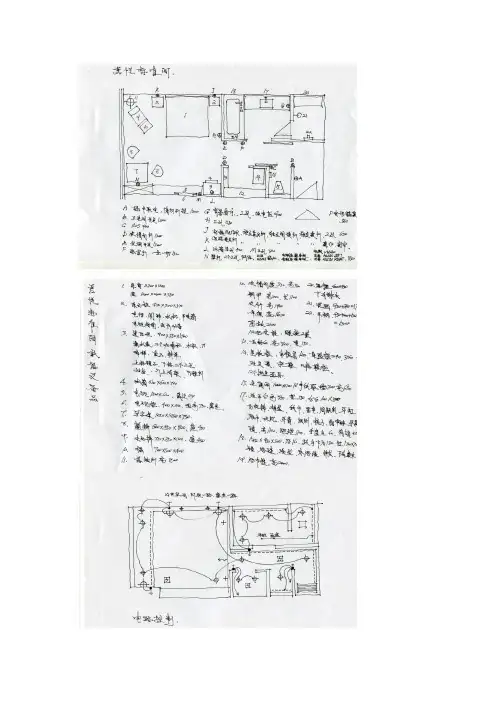

电气部分：插卡取电、请勿打扰↓1300洗手间灯开关↓1300衣帽间灯开关↓1300浴室间灯（一全一切）开关↓1300空调开关↓1300SOS电话↓900背景音乐、三孔插座、双电压插座↓900联排面板↓850壁灯开关、2个三孔插座、网络插口、USB/HDMI插口、电脑连电视/音频连电视插口、视频/左音/右音插口床头开关（近门）↓600～650切换公共灯（包括床头灯）、独立床头灯、独立阅读灯、独立夜灯、三孔插座床头开关（近窗）↓600～650切换公共灯（包括床头灯）、独立床头灯、独立阅读灯、独立夜灯、三孔插座、窗帘窗纱电话插口↓550冰箱三孔插座↓400迷你吧2个三孔插座（迷你吧下格）电视柜备用三孔插座（电视柜上100）床边备用三孔插座↓250家具部分：床背2700*1200床1200*2000*550床头柜（近门）470*500*570服务提示用品（服务指南、电话使用说明、住宿须知、送餐菜单）提示牌、挂牌（请勿打扰、请打扫房间、请勿在床上吸烟、送餐服务）电视节目表、价目表、宾客意见表、防火指南床头柜（近窗）470*500*570电话、闹钟、手电筒、针线包、晚安卡（每床一卡）信封、明信片（普通信封、航空信封和国际信封各二只、明信片二张）信纸、便笺、传真纸（信纸、便笺各四张、传真纸二张）圆珠笔一支、铅笔一支、便笺夹一只迷你吧900*550*1700上格镜子、下格2个三孔插座、抽屉层、门有饮料架、底层冰箱电热水壶暖水瓶、茶杯二只（热水杯）凉水瓶、玻璃杯一套（凉水杯）小酒吧（烈性酒五种）（软饮料八种）酒杯（不同类型的酒杯四只、调酒棒、吸管、餐巾纸）茶叶（二种茶叶，每种二小袋）咖啡（咖啡二小盒及相应的调配物）冰桶一只，配冰夹电视1500*600 ↓1150电视柜（宽400、厚100、台面750)下有虚光写字桌1050*1050*750烟灰缸二只、火柴二盒、杯垫（每杯配套一只）、礼品袋二只、标贴或标牌二只、垃圾桶椅600*550*800 座高450休闲椅750*850*1100 座高450榻700*500*400落地灯1700高房门：门锁系统、火警疏散指示(中、英、日)猫眼↓1500衣帽间：固定台面（宽530、台面550）钢护（长1100、台上100）伞架↓1600衣杆↓1700～1900高层板↓1900～2100木制衣挂12把、睡袍2套层板柜（半柜高1200）保险柜（240*360或350*520）逃生面具枕头备用薄棉被或备用毛毯洗衣袋文件袋熨衣架擦鞋用具（亮鞋器、擦鞋皮、擦鞋布、擦鞋纸、鞋托、鞋拔子等）梳妆台（宽150、台面800）或（750+150）梳妆镜化妆镜吹风筒纸巾盒垃圾桶镜前灯↓1500镜前灯开关面板↓1000马桶间：手纸架（距墙700～750、距地600～650）SOS电话↓700～900卫生袋↓300主灯+顶虚光+背虚光、开关面板在外、切换控制浴室间：洗手台（宽550、台面850、高台950）镜高1100、距地1100、上下有虚光镜灯↓1750化妆镜（自带灯光）↓1450隐形电视（320*200）↓1350香皂二块、备皂碟浴液、洗发液、护发素、润肤露各二套牙刷二把牙膏二支漱口杯二只浴帽二只卫生纸二卷卫生袋一只拖鞋二双梳子二把浴帘一条面巾纸一盒指甲挫一把棉花球、棉签一套浴盐/泡沫剂/苏打盐一套剃须刀二把（可配备须膏）污物桶一只防滑垫一块（若采取其他防滑措施可不放）毛巾挂↓1450浴巾挂↓1750～2000挂衣绳↓1750暖气架48*800↓1200浴缸1700*700、浴缸台1850*950*500、台厚160、下有虚光浴缸横扶手（↓130～150）浴缸竖扶手（600↓700）浴房（花洒950+800=1750～1850、手柄950+200+150=1300～1350）石凳（宽350～400、台面450）。

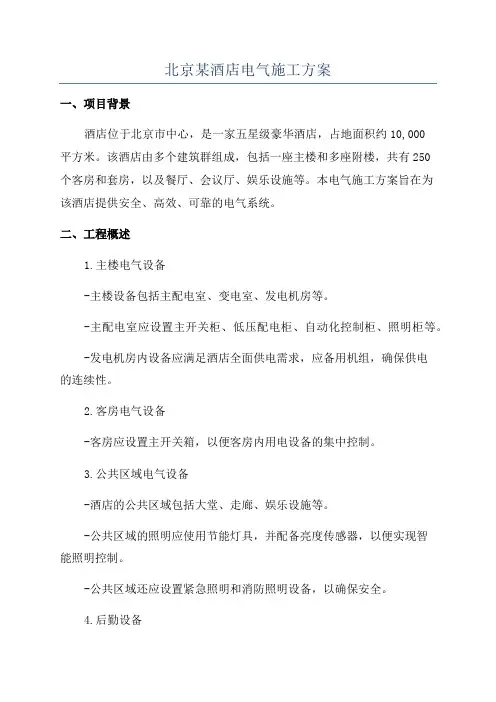

北京某酒店电气施工方案一、项目背景酒店位于北京市中心，是一家五星级豪华酒店，占地面积约10,000平方米。

该酒店由多个建筑群组成，包括一座主楼和多座附楼，共有250个客房和套房，以及餐厅、会议厅、娱乐设施等。

本电气施工方案旨在为该酒店提供安全、高效、可靠的电气系统。

二、工程概述1.主楼电气设备-主楼设备包括主配电室、变电室、发电机房等。

-主配电室应设置主开关柜、低压配电柜、自动化控制柜、照明柜等。

-发电机房内设备应满足酒店全面供电需求，应备用机组，确保供电的连续性。

2.客房电气设备-客房应设置主开关箱，以便客房内用电设备的集中控制。

3.公共区域电气设备-酒店的公共区域包括大堂、走廊、娱乐设施等。

-公共区域的照明应使用节能灯具，并配备亮度传感器，以便实现智能照明控制。

-公共区域还应设置紧急照明和消防照明设备，以确保安全。

4.后勤设备-后勤设备包括洗衣房、厨房等。

-洗衣房的电气设备应满足洗衣机、烘干机等设备的需求，并设置漏电保护器。

-厨房的电气设备应满足炉灶、蒸箱、排风系统等设备的需求，并按照安全标准进行电气防护。

三、施工方案1.设计阶段-与相关部门和专业人员进行沟通，了解酒店的用电需求、安全等级要求等。

-制定电气系统的设计方案，包括主楼、客房、公共区域、后勤设备等的电气布置、线路规划等。

-完成相关施工图纸，包括线路图、电气设备布置图等。

2.施工阶段-按照设计方案进行现场施工，包括布线、安装电气设备等。

-严格按照相关施工规范进行施工，确保电气设备的安装及连接的可靠性。

-安装漏电保护器、断路器等必要的电气安全设备，确保用电安全。

3.检测阶段-在施工完成后，进行电气设备的检测，包括线路的阻抗测试、绝缘电阻测试等。

-检测结果应符合相关标准和规范，确保电气设备的可靠性和安全性。

4.验收阶段-将电气工程交付给相关部门进行验收，包括相关安全检查、用电设备的功能测试等。

-验收报告应包括施工图纸、检测记录等，确保施工符合设计要求和相关规范。

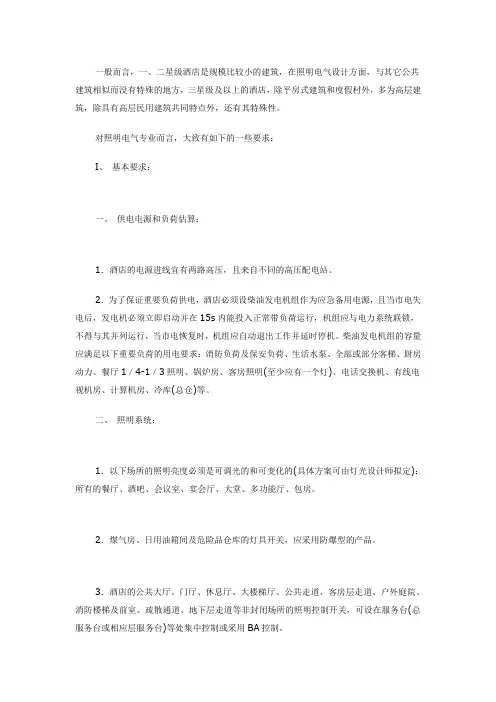

一般而言，一、二星级酒店是规模比较小的建筑，在照明电气设计方面，与其它公共建筑相似而没有特殊的地方，三星级及以上的酒店，除平房式建筑和度假村外，多为高层建筑，除具有高层民用建筑共同特点外，还有其特殊性。

对照明电气专业而言，大致有如下的一些要求：I、基本要求：一、供电电源和负荷估算：1．酒店的电源进线宜有两路高压，且来自不同的高压配电站。

2．为了保证重要负荷供电，酒店必须设柴油发电机组作为应急备用电源，且当市电失电后，发电机必须立即启动并在15s内能投入正常带负荷运行，机组应与电力系统联锁，不得与其并列运行，当市电恢复时，机组应自动退出工作并延时停机。

柴油发电机组的容量应满足以下重要负荷的用电要求：消防负荷及保安负荷、生活水泵、全部或部分客梯、厨房动力、餐厅1／4-1／3照明、锅炉房、客房照明(至少应有一个灯)、电话交换机、有线电视机房、计算机房、冷库(总仓)等。

二、照明系统：1．以下场所的照明亮度必须是可调光的和可变化的(具体方案可由灯光设计师拟定)：所有的餐厅、酒吧、会议室、宴会厅、大堂、多功能厅、包房。

2．煤气房、日用油箱间及危险品仓库的灯具开关，应采用防爆型的产品。

3．酒店的公共大厅、门厅、休息厅、大楼梯厅、公共走道、客房层走道、户外庭院、消防楼梯及前室、疏散通道、地下层走道等非封闭场所的照明控制开关，可设在服务台(总服务台或相应层服务台)等处集中控制或采用BA控制。

三、广播音响系统：⒈走道、电梯内、大堂、餐厅、咖啡厅、公共卫生间、酒吧、包房、员工餐厅、更衣室、服务间、各后台区域以及其他公共场所都必须设背景音乐广播，且应能分区域控制音量。

⒉多功能大厅等场所宜设独立式扩声系统。

⒊客房内应设有可收听不少于4套节目的广播接收设备：2套音乐、2套当地的广播节目(FM)。

广播节目可设在电视频道上，通过酒店内部的电视线路传送，或者采用专用的广播传输线路。

⒋有线广播系统宜兼作火灾应急广播，此时应按火灾应急广播的要求确定系统。

•酒店建筑电气系统概述•酒店建筑的电力供应需求•照明及电气设备要求目录•智能化与自动化系统要求•电气安全及防雷接地要求•绿色节能与环保要求运营保障舒适度保障安全性保障030201电气系统的重要性01高压配电系统负责将市电降压后送至低压配电系统。

02低压配电系统将高压电转换为低压电，并送至各用电设备。

03照明系统为酒店各区域提供合适的照明环境。

04空调系统通过电气设备驱动，为酒店提供舒适的室内环境。

05给排水系统通过电气设备控制水泵、阀门等，保障酒店正常的水供应和排放。

06消防系统消防电气部分包括火灾自动报警系统、应急疏散照明系统等，确保酒店的安全。

酒店建筑电气系统的组成节能性采用节能设备和策略，降低酒店的能源消耗。

稳定性确保电气系统的稳定运行，减少故障和停电的发生。

安全性严格遵守电气安全规范，确保系统及人员安全。

可维护性采用易于维护的设备和材料，方便日后的维修和保养工作。

先进性在技术和设备上保持先进，提高酒店的竞争力和运营效率。

酒店建筑电气系统的设计理念精确计算负荷等级划分电力负荷计算双路供电设备冗余电力供应安全可靠性备用电源酒店应配备柴油发电机组等备用电源设备，确保在主电源中断时，能够迅速恢复电力供应。

应急照明系统酒店内应设置独立的应急照明系统，采用蓄电池供电，确保在停电时，疏散通道、安全出口等重要区域能够保持照明。

同时，应急照明系统的照度、持续时间等参数应符合相关安全规范。

备用电源及应急照明系统照明系统应优先采用节能灯具和LED 等环保光源，以实现低碳、绿色的照明环境。

节能环保舒适性灵活性智能化控制要求照明设计充分考虑色温、照度、均匀度等因素，营造舒适、宜人的室内光环境。

照明系统应具备不同场景模式切换功能，以适应酒店各区域的多样化需求。

引入智能照明控制系统，实现对照明设备的远程监控、定时开关、光照感应等智能化管理。

照明系统设计要求大堂、会议室等公共空间客房餐厅、咖啡厅等餐饮场所厨房、洗衣房等后勤区域室内照明设备选择室外照明及景观照明园林景观建筑外立面标识导视车道、步道等通行区域设置合适的路灯、庭院灯，确保行人及车辆安全通行。

五星级酒店电气设计要点供电方案2.8酒店重要区域供电方案选用表1）01方案：一路市电由变电所引来+一路发电机电源由变电所确保母线引来，末端设双电源切换箱2）02方案：一路发电机电源由变电所确保母线或区域确保总配电柜引来，末端不设双电源切换箱3）03方案：一路市电由区域普通照明配电箱引来+发电机电源由区域确保总配电柜引来，末端设双电源切换箱4）04方案：一路市电由变电所或区域普通照明总配电柜引来，不设双电源切换箱压柜进出线断路器应标明瞬时整定电流值，且分断能力应合理。

低压柜出线回路250A 以上采用电子脱扣器，250A及以下采用热磁或者单磁。

低压配电塑壳及框架断路器：应按规范要求选择对应等级的壳架电流断路器。

按断路器设置点短路电流选择相应分断能力，不应盲目加大。

除有特殊要求外，原则上选用热磁脱扣器。

电机控制：对水泵、风机类设备启动及控制，11kW以下电动机采用直接启动，11kW以上电动机采用降压启动。

原则上不使用软启动器，尽量采用断路器、交流接触器、热继电器组合的传统方式，作为电机类设备启动、保护用。

（功率要求这么小？？）穿导管的绝缘电线（两根除外），其总截面积（包括外护层）不应超过管内截面积的40%。

线槽内电线或电缆的总截面不应超过线槽内截面的20%。

控制、信号或与其类似的线路，电线或电缆的总截面不应超过线槽内截面的50%。

应急电源负荷配置方式表发电机负荷及供电回路应符合规范要求，符合保安和生命安全要求，以及满足酒店基本经营和减少相关损失的要求,较重要负荷包括但不限于这些负荷：1、所有消防用电负荷——包括应急照明、消防泵房、楼梯间正压送风机、消防排烟风机、消防电梯、消防卷帘门动力、消防控制室等。

2、变配电室的照明负荷、发电机房的照明和油泵动力负荷、电梯的照明及后备电源、其他主要机房的照明负荷。

3、航空障碍灯。

4、安监系统、通信系统的消防监控中心、弱电机房、有线及卫星电视机房、宴会厅声光控制室等重要机房的全部应急供电。

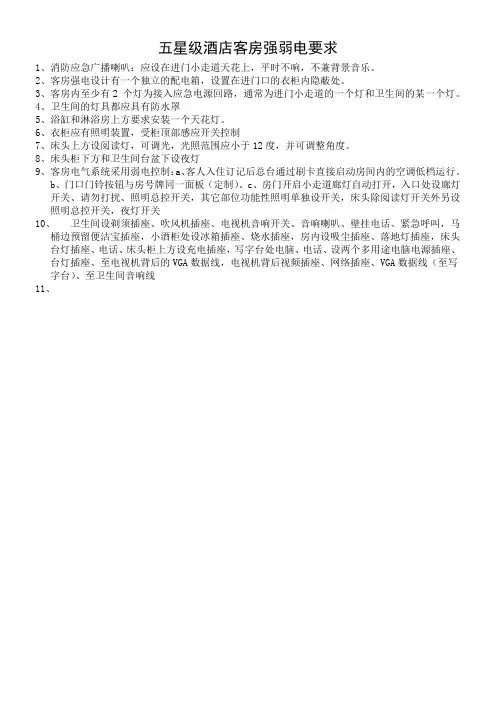

五星级酒店客房强弱电要求
1、消防应急广播喇叭：应设在进门小走道天花上，平时不响，不兼背景音乐。

2、客房强电设计有一个独立的配电箱，设置在进门口的衣柜内隐蔽处。

3、客房内至少有2 个灯为接入应急电源回路，通常为进门小走道的一个灯和卫生间的某一个灯。

4、卫生间的灯具都应具有防水罩
5、浴缸和淋浴房上方要求安装一个天花灯。

6、衣柜应有照明装置，受柜顶部感应开关控制
7、床头上方设阅读灯，可调光，光照范围应小于12度，并可调整角度。

8、床头柜下方和卫生间台盆下设夜灯
9、客房电气系统采用弱电控制：a、客人入住订记后总台通过刷卡直接启动房间内的空调低档运行。

b、门口门铃按钮与房号牌同一面板（定制）。

c、房门开启小走道廊灯自动打开，入口处设廊灯
开关、请勿打扰、照明总控开关，其它部位功能性照明单独设开关，床头除阅读灯开关外另设照明总控开关，夜灯开关
10、卫生间设剃须插座、吹风机插座、电视机音响开关、音响喇叭、壁挂电话、紧急呼叫，马
桶边预留便洁宝插座，小酒柜处设冰箱插座、烧水插座，房内设吸尘插座、落地灯插座，床头台灯插座、电话、床头柜上方设充电插座，写字台处电脑、电话、设两个多用途电脑电源插座、台灯插座、至电视机背后的VGA数据线，电视机背后视频插座、网络插座、VGA数据线（至写字台）、至卫生间音响线
11、。

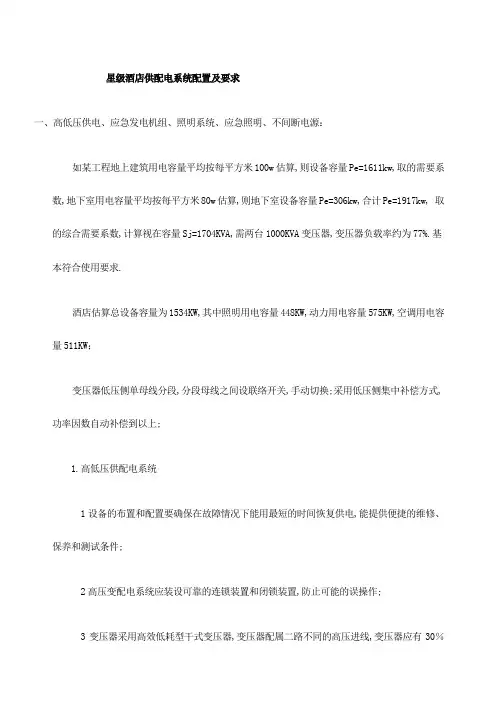

星级酒店供配电系统配置及要求一、高低压供电、应急发电机组、照明系统、应急照明、不间断电源：如某工程地上建筑用电容量平均按每平方米100w估算,则设备容量Pe=1611kw,取的需要系数,地下室用电容量平均按每平方米80w估算,则地下室设备容量Pe=306kw,合计Pe=1917kw, 取的综合需要系数,计算视在容量Sj=1704KVA,需两台1000KVA变压器,变压器负载率约为77%.基本符合使用要求.酒店估算总设备容量为1534KW,其中照明用电容量448KW,动力用电容量575KW,空调用电容量511KW；变压器低压侧单母线分段,分段母线之间设联络开关,手动切换;采用低压侧集中补偿方式,功率因数自动补偿到以上;1.高低压供配电系统1设备的布置和配置要确保在故障情况下能用最短的时间恢复供电,能提供便捷的维修、保养和测试条件;2高压变配电系统应装设可靠的连锁装置和闭锁装置,防止可能的误操作;3变压器采用高效低耗型干式变压器,变压器配属二路不同的高压进线,变压器应有30％的余量,应能满足并联运行;4低压配电系统应设置联络装置和相应的连锁装置,为检修、测试创造条件,同时防止可能的误操作;5中央空调采用单独的变压器,其余负荷由二路高压电源分别配属的其它变压器供电,两路电源在低压侧可通过低压联络开关进行切换;6低压照明、插座等单相电源应均匀分布到三相电源中,以确保三相不平衡度＜15％.7低压侧需配置能自动投切的无功功率补偿装置,该装置的容量应确保在设计最大负荷满负载运行时,cosφ＞;8 低压系统应考虑未来发展,预留部分开关位置;9 高低压配电房的设计要设置独立的气体灭火系统;有良好的新风、排风装置;10 为方便能源的控制和分析,应在以下区域安装分电表：空调主机、空调循环泵、生活水泵、电梯、洗衣房、污水站、客房总照明、餐厅、会议室、厨房、室外景观照明、泳池、桑拿水疗、后勤、办公、宿舍、食堂等各独立部门和独立区域;11宴会多功能厅、主要的餐厅和展览厅、会议室根据使用需要,室内应在允许范围内设置大功率插座,并且可以为大型活动提供大功率临时电源;2．应急发电机1发电机组存储的油量大小按要求可以满负载运行至少48小时;关于发电机的安装位置问题,应考虑如噪音,振动,光和热力的排放和散发问题等;2应急发电机的导线和自动转换开关不应经由总配电房或临近一般的电线管道,以便防止由一些临近的配电部件的故障导致发生的应急配电系统的关联故障发生;3发电系统与正常市电供电系统应设置可靠的电气连锁,防止发电进入市电系统;4发电机提供自动启动和转换装置,确保在二路高压供电断电的情况下,发电机自动启动,并在15秒钟内送出电源；市电恢复后,负荷自动切换到市电电源,发电机延时停机并发出信号;3.照明及开关1广泛使用节能灯具和采用照明节电控制手段：如客房节电开关、光源分路控制、节电调光控制、光控开关、声控开关、时间控制等;灯具优先选用光效高、显色性好的光源及高效灯具;2安装高度距地面小于米的灯具金属外壳均应接地；3按使用功能设计不同的光度使各项活动保持自如,使照明设计与装饰设计效果相协调,更符合酒店的需要；4酒店装饰照明用电量占酒店总用电量的30%-40%,因此,尽可能利用自然采光和顶侧采光,应选择适合酒店使用、节能效果较好的灯具和材料如节能灯、LED灯带、LED射灯等,以达到较好的装饰照明设计效果,又取得良好的节电效益,达到双赢的目的；5公共走廊采用二路或三路隔盏控制；6休息厅照明尽可能选暗槽灯形式,少用或不用筒灯、射灯及壁灯；7卫生间、浴区、泳区用防雾筒灯；8办公室、空调机房用三基色荧光灯管、电子镇流器;9影视厅走道装地脚灯,可采用LED灯;10按摩房照明需有三种分开控制的灯光：①按摩灯：二级灯光控制、暖光、光线要柔和;灯具不能设在按摩床上方,建议采用艺术造型的壁灯;②公安灯：用于应急事件照明,平时不开,由前台统一开关,设在门内天花;③清洁灯：用于清洁卫生照明,亮度要大,可用筒灯;11厨房炉前照明采用防爆型耐高温三基色荧光灯;12厨房应装消毒紫外线灯;13客房要求①每种照明设备都需要通过UL认证并有相关的标识,标明电功率和负载等;②检验以确保照明灯具、灯罩、底座、插座和电功率是兼容一致的;③无特殊要求,建议采用LED光源,确保节能降耗;④酒店客用区域照明采用暖色调为主,部分区域需设置冷光源需慎重考虑后实施；办公后勤区除外14客房浴室的要求除了浴室照明灯光外,在镜子的两侧要安装聚光灯、壁灯或者是射灯;此灯具的照明亮度应该要达到以下最低要求：①浴室照明：320Lux聚光灯,带CFL 32W以上②浴缸区域：107Lux的聚光灯,带CFL32W以上③镜子：540Lux吊灯或壁烛台,带CFL 32W以上;15照明开关：①客房走廊：由开关箱控制,维持常开状态；②后勤工作区：需要每日开、关的,由就近的开关控制;③需要无间断照明,维持常开状态的状态的,由开关箱控制；④公共区域：按需要提供调光开关控制,开关箱控制,及个别灯具控制;⑤室外的场地和停车场：感光定时开关;⑥照明开关距地米;16调光器：①宴会厅：四种控制方式至少,预设定,可遥控并在紧急时,通过调光设备自动转换到紧急照明系统；②餐厅：四种控制方式至少,预设定,房间单独控制；③大厅：四种控制方式至少,预设定,房间单独控制；④游泳池：滑动式墙上调光盒；⑤会议室：滑动式墙上调光盒,应能自动转换到紧急照明系统; 17酒店照明照度设计标准一览表4.应急照明系统1所有出口指示照明；2所有楼梯间照明和通向楼梯间及户外的门的通道照明；3消防控制室、安保室、电话机房和总机房的照明；4发电机房及50％高低压配电室的照明；550％前台区域、收银区域、话务室的照明；630％的大堂区域和工程设备房的照明；7100％的总统套房及行政楼层的照明；815％的客房过道、公共区域过道、餐厅区域、会议区域、公共卫生间、后勤办公室、厨房、洗衣房的照明；9所有客房小走道有一盏筒灯接蓄电池电源做应急照明；10公共厕所、员工更衣室和卫生间、健身中心和桑拿浴、各办公室；停车场、游泳池照明;5.不间断电源1不间断电源蓄电池容量应确保市电停电后不少于2小时的支持时间;2不间断电源系统主要提供给：电脑房和财务数据系统、程控交换机和话务室、消防监控系统、自动控制系统等;二、母线槽、电缆、电线、桥架及开关1．母线槽1对于容量较大的集中客房电源,可通过密集式母线供电,密集式母线槽分应急电源和常用电源两路,连接各楼层强电间,再由插接式开关分至楼层转换开关箱;2大功率设备如中央空调等也可通过密集式母线槽从低配室连接至空调机房配电间;3密集式母线槽外壳应有可靠的接地措施,应进行良好的固定,不能从水管下方通过;2.电缆、电线1各分散功能区域如厨房和各大型设备负荷可采用电缆分别供电,需两路供电的容量较大的负荷则需两路电缆从配电室分别引至设备电源切换箱;2电缆不允许中间有接头;3所有照明、插座支线路均采用BV型聚氯乙烯绝缘导线穿SC20钢管敷设,插座管线在楼板内及墙内暗敷设;3.电缆桥架1电缆一定要通过电缆桥架敷设;2电缆桥架应有可靠的接地措施同时有一定的预留空间;4.开关所有开关额定参数的选取及整定值的设定应与计算负荷相匹配;三、配电及电器系统：1.配电开关箱的选择：主配电箱应配置带GFI漏电防护的单相主断电路器；配电箱控制回路：电源插座、卫生间照明、厨房照明须安装漏电断路器,其余控制回路装空气断路器;2.支线开关箱应配置断路器；3.照明和动力应分别设置开关箱,照明配电箱底距地米暗装;4. 酒店各公共区域大堂、更衣、水区、休息厅、餐厅、娱乐区、负一-三楼公共走廊照明开关配电箱统一安装在布草房、工作间、员工区域或比较隐蔽的位置;5. 所有楼层动力控制箱含消防排烟风机、空调风柜、双电源箱、排风机控制箱统一安装在布草房、工作间、员工区域或比较隐蔽的位置；6.所有水泵、风机等设备外露且正常不带电金属部分均应接地,PE线不得采用串联连接；7.开关箱应设置在负荷30米的范围内,且应设置在与其负荷同一楼层在公众视线范围内的安全房间中;8.小型和动力设备的荷载超过900W时提供独立电路;9.每间客房有独立配电箱,安装在客房小走道天花上,提供分开的电路给不间断电源、吹风机、咖啡机、开水壶、多路插座、多路照明;客房采用射频卡取电节能开关；10.电源插座：1公共区域：每条回路最多五个插座,位于照明附近的位置和以8米为半径的清洁范围内；公共区域电源插座分16A、10A二种,间隔布置,电源线为4mm2;2宴会厅/会议室：每条回路最多两个插座,设在沿墙间距8米方便的位置,另外提供一个100A/3相电路给每个宴会厅；3客房走廊：每条回路最多三个插座,沿走廊墙每隔15米一个；4行政办公室：每条回路最多五个插座,设在办公桌和电子设备工作区及照明附近,方便安装的位置；5动力设备区：每条回路最多五个插座,设在设备房内顶棚和所有动力设备8米的范围内；6大楼外部：每条回路有漏电保护,最多五个插座,围绕大楼设置供亭院修剪用,一般设在大门及门庭上下车位置的主要的亭院区；7漏电保护插座：按规范要求包括但不局限于客房卫生间,游泳池及员工淋浴区和供厨房用的便携式插座；8客房电源插座与客房卫生间电源插座分开控制回路;9卫生间、厨房电源插座要加装防水面板;10暗插座距地米电视、电吹风、厨房等设备电源插座除外；11足浴自动升降休闲椅侧每个茶几位有一个10A 5孔电源插座;12足浴大厅毛巾柜配16A电源插座1个;13按摩区走廊电热毛巾柜预留电源220V、16A插座;四、供配电主机房系统1.本工程低压系统的接地型式采用TN-S系统;防雷接地、保护接地、变压器中性点接地及弱电接地共用同一接地体,工频接地电阻要求不大于 1 欧姆;2.市政供电要二路供电,只有一路供电须设发电机组;发电主要负荷：a消防设备用电；b 弱电机房、终端设备用电；C监控设备用电；d电梯设备用电；e大堂照明；f餐厅照明；g地下室排水系统；h各系统机房应急照明；i各区域部分公共照明用电；3.发电机与市政供电需连锁,市政供电停电后5秒后启动发电机组,30秒内自动切换发电供电；4.机房达到防水、防鼠要求；5.机房设置排风系统；。

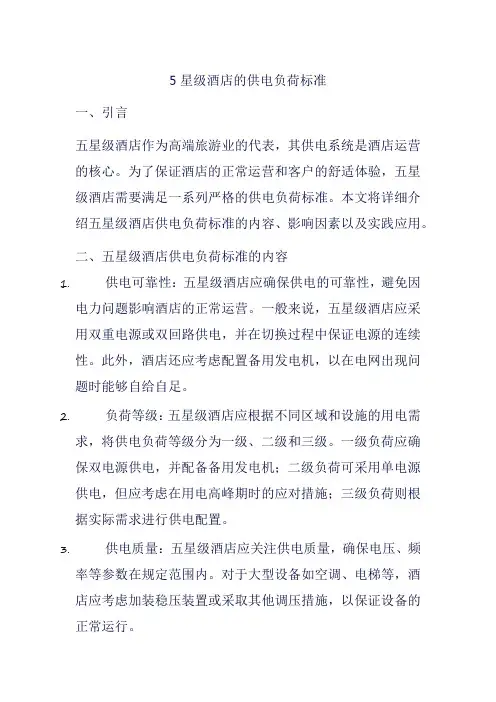

5星级酒店的供电负荷标准一、引言五星级酒店作为高端旅游业的代表，其供电系统是酒店运营的核心。

为了保证酒店的正常运营和客户的舒适体验，五星级酒店需要满足一系列严格的供电负荷标准。

本文将详细介绍五星级酒店供电负荷标准的内容、影响因素以及实践应用。

二、五星级酒店供电负荷标准的内容1.供电可靠性：五星级酒店应确保供电的可靠性，避免因电力问题影响酒店的正常运营。

一般来说，五星级酒店应采用双重电源或双回路供电，并在切换过程中保证电源的连续性。

此外，酒店还应考虑配置备用发电机，以在电网出现问题时能够自给自足。

2.负荷等级：五星级酒店应根据不同区域和设施的用电需求，将供电负荷等级分为一级、二级和三级。

一级负荷应确保双电源供电，并配备备用发电机；二级负荷可采用单电源供电，但应考虑在用电高峰期时的应对措施；三级负荷则根据实际需求进行供电配置。

3.供电质量：五星级酒店应关注供电质量，确保电压、频率等参数在规定范围内。

对于大型设备如空调、电梯等，酒店应考虑加装稳压装置或采取其他调压措施，以保证设备的正常运行。

4.能耗管理：五星级酒店应注重节能减排，采用高效节能的电气设备，并合理设计照明系统、空调系统等，降低酒店的能耗。

5.环保与安全：五星级酒店还应关注环保与安全，控制谐波污染、电压闪变等电能质量问题，确保电力系统的安全与稳定。

同时，酒店应采取措施降低线损、提高功率因数等，以减少能源浪费和环境污染。

三、影响五星级酒店供电负荷标准的因素1.酒店规模与设施：酒店的规模和设施对供电负荷标准产生直接影响。

大型五星级酒店通常拥有更多的客房、会议室、餐厅等设施，用电需求量相应较大。

此外，酒店的地理位置和气候条件也会影响供电负荷标准。

2.电气设备配置：五星级酒店所配置的电气设备对供电负荷标准产生重大影响。

不同设备对电能的需求量和质量有不同要求，因此需要根据设备的具体情况进行合理配置。

3.运营模式：酒店的运营模式也会影响供电负荷标准。

例如，一些酒店可能采取24小时营业的模式，对电力的连续供应有较高要求；而另一些酒店可能在淡季时进行维护和改造，对电力供应的稳定性要求较低。

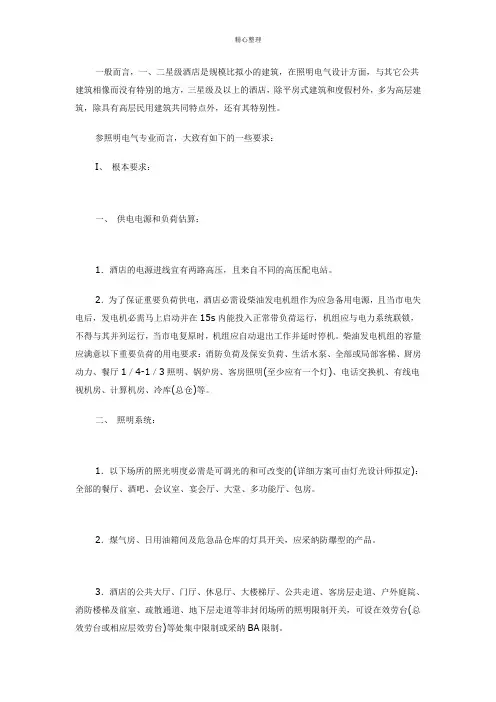

一般而言，一、二星级酒店是规模比拟小的建筑，在照明电气设计方面，与其它公共建筑相像而没有特别的地方，三星级及以上的酒店，除平房式建筑和度假村外，多为高层建筑，除具有高层民用建筑共同特点外，还有其特别性。

参照明电气专业而言，大致有如下的一些要求：I、根本要求：一、供电电源和负荷估算：1．酒店的电源进线宜有两路高压，且来自不同的高压配电站。

2．为了保证重要负荷供电，酒店必需设柴油发电机组作为应急备用电源，且当市电失电后，发电机必需马上启动并在15s内能投入正常带负荷运行，机组应与电力系统联锁，不得与其并列运行，当市电复原时，机组应自动退出工作并延时停机。

柴油发电机组的容量应满意以下重要负荷的用电要求：消防负荷及保安负荷、生活水泵、全部或局部客梯、厨房动力、餐厅1／4-1／3照明、锅炉房、客房照明(至少应有一个灯)、电话交换机、有线电视机房、计算机房、冷库(总仓)等。

二、照明系统：1．以下场所的照光明度必需是可调光的和可改变的(详细方案可由灯光设计师拟定)：全部的餐厅、酒吧、会议室、宴会厅、大堂、多功能厅、包房。

2．煤气房、日用油箱间及危急品仓库的灯具开关，应采纳防爆型的产品。

3．酒店的公共大厅、门厅、休息厅、大楼梯厅、公共走道、客房层走道、户外庭院、消防楼梯及前室、疏散通道、地下层走道等非封闭场所的照明限制开关，可设在效劳台(总效劳台或相应层效劳台)等处集中限制或采纳BA限制。

三、播送音响系统：⒈走道、电梯内、大堂、餐厅、咖啡厅、公共卫生间、酒吧、包房、员工餐厅、更衣室、效劳间、各后台区域以及其他公共场所都必需设背景音乐播送，且应能分区域限制音量。

⒉多功能大厅等场所宜设独立式扩声系统。

⒊客房内应设有可收听不少于4套节目的播送接收设备：2套音乐、2套当地的播送节目(FM)。

播送节目可设在电视频道上，通过酒店内部的电视线路传送，或者采纳专用的播送传输线路。

⒋有线播送系统宜兼作火灾应急播送，此时应按火灾应急播送的要求确定系统。

五星酒店客房机电系统配置要求五星级酒店是高档酒店的代表，客房的设计和配置直接影响到客人的住宿体验。

客房机电系统是指电气、暖通和智能化系统，下面是五星级客房机电系统配置的一些建议和要求。

电气系统方面，五星级酒店客房需要提供可靠的电力供应，确保客人的日常生活和工作所需的电力。

一般来说，每个客房都应该配备至少两个插座，为客人提供足够的电源。

此外，五星级酒店应该提供免费的Wi-Fi网络，并在每个客房安装有线网络接口，以满足客人的上网需求。

暖通系统方面，五星级酒店需要在客房内提供舒适的温度和空气质量。

建议在每个客房都安装空调系统，使客人能够根据个人需求调节室内温度。

此外，应该保证每个客房都有通风设施，以保证空气的流通与新鲜。

智能化系统方面，五星级酒店应该提供智能化的客房体验。

每个客房都应该配备智能化控制系统，让客人可以通过手机或者智能设备来控制房间的电器设备。

此外，酒店应该提供智能化的安防系统，包括摄像头、门禁系统和报警器，以保障客人的安全。

除了以上的几个主要配置要求外，五星级酒店客房的机电系统还应考虑以下一些附加要求：-抗干扰能力：客房的电气系统应具有较强的抗干扰能力，以避免来自外界的电磁干扰对客人使用电器设备产生影响。

-能耗控制：五星级酒店应该考虑环保和节能的问题，客房的机电系统应该具有一定的能耗控制能力，例如自动关灯、自动调节温度等功能。

-照明设计：五星级酒店客房应该有合理的照明设计，明暗部分适度过渡，避免给客人带来不适感。

-远程管理：酒店管理人员应该能够通过远程管理系统对客房的机电设备进行监控和控制，从而及时调整和处理故障。

总之，五星级酒店客房的机电系统配置要求较高，需要提供可靠的电力供应、舒适的温度和空气质量、智能化的客房体验等。

同时，还应考虑抗干扰能力、能耗控制、照明设计和远程管理等要求，以提供给客人一个舒适、便捷、安全和环保的住宿环境。

Leon West Consultancy 酒店机电设计专题配电建筑整体：典型的做法是由母线或在线管由电缆送至各配电箱，分别提供照明、电源插座、家电回路和机械设备用电。

开关箱和配电盘开关箱：在厨房, 游泳池和洗衣房的配电盘上和馈线电流超过100 安培以上的配电盘上须采用带GFI （漏电防护）配置的主开关和馈线。

备用量配置：在开关的容量上须提供20% 的备用量，在配电盘容量上须提供10%的备用量。

在公共区域不允许设置配电盘、分闸开关、电气柜等器具和设备在所有潮湿区域，厨房，洗衣房以及客房，都要求安装接地漏电断路器插座 (公共区)公共区：每回路最多带5 个插座，以8 米半径为准发电机安装位置：确保发电机的位置不会因为发电机排烟气体和噪音而使周围的空间, 公共区和客房环境遭到破坏。

不允许将发电机的位置放在大楼进风口的附近。

当正常供电发生中断 (不需待高压进线开关手动断开后) 15秒内完成自动启动和提供柴油发电机应急供电.燃油储备：提供柴油储备量为不少于48 小时的全负荷工作所需要的用油量。

动力应急电源所有消防系统水泵，电话、安保、计算机(酒店管理系统, 收费系统、会计系统 , 酒店联网订房系统)等. 分体空调系统, 数据及电话网络用电, 服务中心和前台用电。

楼宇自控系统备餐/ 厨房: 高低温冷库。

厨房动力插座.电梯: 至少一台服务梯和一台客梯维持正常运作，并能通过切换连接任何一台电梯。

照明应急电源（ 100%）雨棚及车道，• 公共卫生间，电话机房，机电用房，火警控制盘周边，电子燃油液位指示灯，消防控制室，员工更衣室和卫生间，水疗 / 健身房，工程 /维修办公室，行政办公室，程控交换机房，安保办公室，泳池水下灯。

宴会厅嵌入式调光控制箱应设在公共入口处及各个服务门后..主家餐桌及主入口应有单独调光控制。

装饰性吊灯和壁灯,荧光灯和定点灯都要分别插座:宴会厅 / 会议室宴会厅除正常/应急照明和一般动力用电外，还须在服务通道侧预留300A容量的三相电源以供日后举办活动用电。

星级酒店客房样板间电气细节设计探讨摘要：在高星级酒店机电设计中，客房设计占据了一个非常重要的位置，因为其直接影响到客人的入住体验及满意度。

在客房设计中，最重要的就是样板间的设计和建造，因为样板间确定以后，所有客房原则上应按照样板间的模板进行设备采购和施工，因此客房设计中任何问题都应该在样板间设计与施工阶段暴露出来。

通常情况下，酒店样板间会包括一间大床房、一间双床房、一间套房以及电梯厅和客房走廊的一段。

在机电综合设计中，电气是与其他专业配合度最为紧密的一个专业，因此电气工程师不仅需要对本专业非常了解，而且需要更深层次地了解相关专业，尤其是专业间的交界面，这样才能提高自己的设计水平。

关键词：星级酒店；客房；样板间；电气；细节设计；探讨1、强、弱电箱设计样板间内通常会有一个强电配电箱和一个房控接线箱，简称“强电箱”和“弱电箱”。

通常情况下，其最理想的安装位置是衣橱的最顶一层搁架。

部分项目中这两个箱体放在吊顶上方，不利于检修，同时如果增加布线也不利于施工，因此除非万不得已，不应采用这种方案。

酒店客房属于特殊的住宅类型，因此在设计中应当同时遵循国家规范《住宅建筑电气设计规范》(JGJ242-2011)和国家标准图集《住宅小区建筑电气设计与施工》(12DX603)的相关要求，“家居配电箱应装设同时断开相线和中性线的电源进线开关电器，供电回路应装设短路和过负荷保护电器，连接手持式及移动式家用电器的电源插座回路应装设剩余电流动作保护器”，因此进线开关应当采用2P的隔离开关。

为减少酒店客房楼层停电对住店客人的影响，一般客房进户箱和楼层配电箱的进出线开关均不应设置剩余电流动作保护器，而是设置火灾漏电保护监测系统，一旦出现漏电只报警而不动作，这样可避免因一间客房出现事故而影响到整个楼层。

2、照明配电设计2.1、休息区和客厅的照明设计休息区照明以局部照明为主，一般照明为辅。

一般照明照度为75lx，通常不在房间中间设置顶灯，而是在屋顶周圈安装无眩光的射灯和墙身暗藏灯带所产生的漫反射光配合作为一般照明。

旅游饭店星级的划分与评定GB／T14308—20lO于2011年1月1日开始实施替代标准：GB／T14308．2003,它更加突出酒店的核心服务,弱化配套设施；突出了绿色环保的要求；引导酒店的特色经营,强化了安全管理要求,对突发事件应有应急预案如：发生火灾事故、饭店建筑物和设备设施事故等事件的处置应急预案;这一标准的实施,对电气设计者提出了更高的要求,需要我们不断提高设计水平和不断采用新技术新设备;本文根据以往设计的香格里拉、万豪酒店,皇冠酒店等工程,对电气的设计做一总结,与同行共同探讨和分享;现代化五星级酒店将客房、餐饮、会议、健身、休闲等功能集于一身,力求为客户创造一个安全、舒适、便捷、轻松的环境;五星级酒店的电气设计有其独特的特点;1 酒店设计需要和很多的专业顾问公司配合酒店管理公司、机电顾问公司、室内设计公司、灯光顾问公司、厨房顾问公司、洗衣房顾问公司、消防顾问公司、声学顾问公司、影音顾问公司、景观顾问公司、泛光照明顾问公司、水景顾问公司、交通顾问公司、智能化系统顾问公司等;2 酒店弱电系统多,功能复杂对于酒店弱电设计,建筑设计院一般只对火灾自动报警及联动控制系统设计比较到位;其余弱电系统只负责设计系统框图,预留机房、竖井和管线通道预留,说明各设备定位安装、线路型号规格及敷设要求,配合智能化系统设备承包商了解各系统的情况及要求,审核承包商提供的深化设计图纸;酒店弱电设计主要预留以下机房：1有线电视接入机房约15m2；2卫星电视设备机房约15m2；3中国移动、中国联通、中国电信设备接入机房各约15m2；4电话酒店话务机房约25m2；5酒店计算机网络机房约25m2；6消防安防监控中心约80m2;3 酒店强电系统设计1高、低压变配电系统2电力、照明配电系统3防雷保护、安全措施及接地系统4节能设计5人防设计针对高档酒店强电设计特点,结合各国际酒店管理公司机电设计技术对酒店电气设计特点进行总结,遇到管理公司技术要求和国家规范相抵触的地方,严格执行国家规范,不抵触处,应和酒店管理公司沟通,按要求严者执行;高、低压变配电系统1负荷分级依据民用建筑电气设计规范JGJ-2008附录A;一级负荷：1消防用电设备：火灾自动报警系统、应急照明、疏散指示照明,备用照明、消防控制室用电、消防电梯、消防水泵、喷淋水泵、防火卷帘门、排烟风机、正压送风机等消防设备;2安防用电设备、通讯机房、卫星接收机房、电子信息设备机房、BA主机房等主要弱电机房用电、计算机酒店管理,收费系统用电,服务中心、前台雨棚及车道、公共卫生间、员工更衣室和卫生间、水疗／健身房、工程／维修办公室、行政办公室、停车场等均按一级负荷供配电设计;3高级套房、总统套房,宴会厅,部分餐厅、冷库及冰箱包括水冷式制冷设备、厨房排凤机、备餐／厨房区内的高低温冷库、冷藏设备、制冰机、排风机、鱼池、冰柜、厨房动力插座如：香格里拉规定：厨房、洗衣机房的设备25％要接入发电机电源、污水处理机房,排污和,地下排水泵、生活用水机房、所有分体式空调、擦窗机、航空灯、避难层照明、部分普通电梯、排污泵和生活水泵、重要的冷冻机及配套设备等均按照一级负荷供电;二级负荷：四星级及以上旅游饭店部分厨房动力照明,部分排水泵、自动扶梯、电影院照明及动力用电、部分客梯动力、酒店普通客房照明;三级负荷：其余按三级负荷供电;2供电电源①市政电源：由于四星级及以上旅游饭店的一二级负荷较多,要求市政提供两路独立10kV中压电源；②UPS电源：消防控制中心设备、经营及设备管理用计算机系统设备等,一般由相应的设备承包商成套提供；③EPS电源：应急照明灯具可设置集中型EPS应急电源,也可以在应急照明灯具内设置蓄电池组件;④柴油发电机组1为保证火灾时消防用电设备用电以及市电故障停电时,酒店重要保障性负荷的用电,五星级酒店应设置应急备用柴油发电机组;柴油发电机组应采用快速启动型,断电启动时间不超过10s;在市政电源失电时,香格里拉酒店要求发电机在15s内恢复供电,而万豪酒店要求更为苛刻：10s内恢复供电;2柴油发电机组供电范围a消防用电设备：消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、漏电火灾报警、自动灭火系统、应急照明、疏散指示标志和电动的防火门、窗、卷帘、阀门等;b重要保障性负荷选择一台较小功率冷水机组及其配套设备水泵、冷却塔、末端空调新风机组等提供酒店行政办公区、工程部、重要机房、大堂、宴会厅等区域的空调运作;此柴油发电机可以不考虑此部分负荷,只是在配电接线上考虑此种供电的可能性,并在柴油发电机运行时,容量允许的情况下使用万豪、洲际;宴会厅、餐厅、厨房、康乐设施、门厅及高级客房、主要通道等场所的照明用电；上面各场所应急备用照明占全部照明中的比例不同,须见酒店管理公司机电设计技术手册,通常有两种做法：一种是将应急备用照明只作为消防负荷配电两回路电源供电,末端互投,另一种做法是将应急照明作为消防负荷配电,将备用照明作为保障性负荷配电由配电柜保障性负荷母线段出单回路供电香格里拉;厨房、排污泵、生活水泵、主要客梯用电、计算机、电话、电声和录像设备、新闻摄影用电、洗衣房、锅炉房、生活热交换机房、水下照明、工程部;其中,厨房保障性负荷占总设备负荷约25%所有的冷藏设备、燃气烹调用设备如鼓风机、对流扇、厨房油烟罩,送风机等,鱼池、咖啡厅、宴会厅、大堂酒廊三处的咖啡机、三个热水炉、两个制冰机、一个传送带式烤炉等,洗衣房保障性负荷约占总设备负荷的25%衣物脱水机、滚筒干衣机、手动熨斗等;要求为厨房、洗衣房等的配电出两个回路供电,一个由配电柜正常母线供电75%,一个由配电柜保障性负荷母线段出单回路供电25%;这样可以降低柴油发电机的容量香格里拉;3柴油发电机功率的确定①柴油发电机功率按下面两种情况使用,总设备功率大者确定,一种是在市电停电,发生火灾报警时,主要考虑同时使用消防负荷的总功率,大项目时,按一处着火点考虑;另一种是在市电停电非火灾报警时;主要考虑同时使用的重要保障性负荷的总功率;②五星级酒店柴油发电机功率一般在总变压器装机容量的约20%.4柴油发电机储油容量①保证满负荷工作条件下连续供电48h.②由于储油间储油容量不能超过1m3,只能保证连续供电约3h1500kW柴油发电机耗油量大约为350升/小时;③其余储油可考虑结合锅炉房燃油若有一起考虑在室外设置埋地储油罐,容量一般不超过15m3.④如果没有设置室外埋地储油罐的条件,当项目附近有加油站等加油设施时,可和酒店管理公司商量在首层加油车可到达的地方设置加油口的方式;⑤五星级酒店柴油发电机单独设置,在多功能综合体建筑中应特别注意;5高低压配电接线①市政两路10kV电源同时供电,互为备用;正常时各承担50%的负荷,当一路市电停电时,另一路担负起全部负荷;②变压器低压母线两两联络,一是提供供电可靠性,二是在运营淡季,可以停一台变压器运行;③冷冻机组、水泵等冲击性负载尽量单独设置变压器供电,以免对照明、弱电等敏感性负荷造成冲击;④柴油发电机配电柜设置消防负荷断路器和保障性重要负荷断路器,分别供电给低压配电消防负荷母线段和保障性重要负荷母线段;⑤变配电室酒店的变配电室应单独设置,在多功能综合体建筑中应特别注意;如果综合体消防水泵房是合用的,酒店管理公司要求消防水泵房供电应由酒店柴油发电机供电;⑥变压器装机容量从表1可以看出,酒店变压器单位面积的装机容量在80VA~120VA/m2之间;柴油发电机常用功率在变压器总装机容量的20%～30%之间;电力、照明配电系统1酒店使用的特定功能区域,如客房、宴会厅、多功能区和会议室、洗衣房、锅炉房、厨房中央加工厨房,总厨房、员工厨房、宴会厅厨房、中餐厨房、西餐厨房、特色厨房、咖啡厅厨房、大堂吧厨房、餐厅员工餐厅、宴会餐厅、中餐厅、西餐厅、特色餐厅、咖啡厅、大堂吧等;2酒店各区域电力和照明负荷密度参考酒店厨房单位面积的设备功率一般在400~600W/m2之间;3客房标准间、套间、行政客房、总统房①采用普通翘板开关控制客房配电箱系统②采用客房控制器RCU控制客房配电箱系统4宴会厅1500~2000m2,约1000~1400人①为宴会厅预留一间同声传译间50m2,一间声光控制室25m2；②宴会厅马道和强弱电线槽其它电气设计特色香格里拉和万豪酒店在其他的电气设计方面也提出了不同于国家规范和行业标准的要求,设计的容量和宽裕度都高于国内标准的要求,如万豪酒店的电气设计要求具体体现在以下方面：1 所有楼层总配电箱须采用浪涌保护器SPD；各类型机电设施主支路须设置避雷器或浪涌保护设施；厨房,游泳池和洗衣房内额定电流超过100A以上的配电箱,其主开关须有漏电保护功能;2 备用量配置：各类断路器的额定容量须有20％的备用量,配电箱额定容量也须留有10％的备用量$配电箱须有10％的备用支路,各导体的规格选型须不大于75％的额定载流量;各主配电柜额定容量须有不少于20％余量和不少于10％备用配电支路;3 配电箱：供电支路供电范围不超过30m;4 在公共区域不允许设置配电箱、分路开关、电气柜等电气设备,酒店装修区域包括后勤装修区域的预留配电箱须集中安装在机电房或配电间、且隐蔽安装如：各会议室、办公室、更衣室、厨房,餐厅等;5 公共区域的插座：每20A的支路中最多带5个插座；客用走道区域每支路最多带3个插座,沿走廊墙间隔15 m;6 宴会厅配电箱主开关为400 A断路器,且每个分隔区域的末端均安装一个100 A、三相4线制插座;宴会厅除正常／应急照明和一般动力用电外,须在服务通道侧预留200A三相电源以供日后举办大型活动之用;7 酒店各楼层须从竖向接地干线上引出不少于两点,在本层形成一个等电位环;楼层各房间的接地端子排亦须从等电位环上取两点连接,以确保接地的可靠性;8 客房：每一个客房内配电箱主开关为32A的小型断路器；配电箱不宜设置主漏电保护断格器,各电源插座支路分别提供漏电保护断格器;配电箱设置于隐蔽处,如安装在衣橱上方独立分隔内;客房应急照明除经由发电机供电外,须由EPS独立供电}当发生正常供电中断时,不管开关是否在开启状态;客房及其卫生间应急照明须自行点亮,EPS供电时间不小于30min;9 酒店内在下列位置设置调光系统：大堂、大堂吧、中西餐厅、宴会厅、会议厅、行政酒廊等场所;10 电量的计量：除按供电局批准的计量方案设计外,尚应在下列位置设置考核计量：洗衣房,厨房包括员工厨房与饼房、制冷主机房、健身中心包括水疗及泳池、水泵房;11 后勤区照明与控制：控制支路：考虑节能需要,所有面积超过25m2的房间特别是下列房间均应有两套开关执行“两级灯控”：每一开关控制50％灯具,交叉排列,以尽量保证平均照度;如：办公区、洗衣房、厨房、大储藏间、员工餐厅、会议室等场所;双控要求：凡有两个出口的房间,必须在每一个出口设一个双控开关,以便控制;12 应急照明;13 厨房排风机及其新风补风空调机须配置变频器,以便平衡系统;厨房排油烟罩须设紫外线除油装置;除油效果必须达到90％以上;紫外线灯的安全安装使用及与排油烟风机的联动要求,需得到万豪确认;14 酒店部分照明／动力布线须明确采用热镀锌金属线管而非塑料线管;其它设计体会1五星级酒店电气设计的特点主要表现在以下几个方面;①需同很多的顾问公司配合,特别注意满足酒店管理公司的技术规定；②负荷分级；③柴油发电机的供电范围；④酒店特殊场所设计：厨房、餐厅、洗衣房、锅炉房、宴会厅、酒店大堂、游泳池、客房、总统套房;2由于功能较多,后期深化设计场所很多,建筑设计院一次机电设计要注意搭好配电系统框架;①按功能,该预留的配电回路一定要预留,便于今后专业公司深化设计;例如,各个厨房、各类餐厅、洗衣房、锅炉房、工程部、宴会厅、前厅、酒店大堂、游泳池、幻光照明、室外景观照明、健身、水疗、酒吧、总统套房、行政套房、电梯、擦窗机、卫星电视机房等;②按功能该单独配电的一定要分开,便于管理公司计量并满足国家节能要求;以下区域需在低压柜回路设置计量表：客房区、宴会厅、会议区、游泳池、洗衣房、停车场、室外景观、泛光照明、电梯、生活冷热水系统、制冷系统、热交换系统、锅炉系统等;以下区域应在区域配电箱处设置计量表：所有餐厅、酒吧、所有厨房、所有精品店、SPA和桑拿、健身房、美容美发、出租区域等;大型机房应设置独立的照明与动力配电箱,例如冷冻机房、生活水泵房、锅炉房、消防泵房、厨房、洗衣房、柴油发电机房等;酒店各功能区域应设置独立的照明配电箱;如大堂、宴会厅、餐厅、SPA和桑拿、游泳池、酒吧等;③配电室配电柜内适当预留各种规格备用出线回路30%,便于装修设计阶段增加回路;④配电柜出线回路断路器应采用电子式脱口器,电子脱口器整定值设置在倍额定电流值,便于装修设计阶段根据实际容量调整其脱扣器整定值,而不用更换断路器;3独立分体空调①电梯机房、消防安防监控中心、电话机房、计算机网络机房②厨房冷菜间、巧克力间裱花间4 酒店楼字自动化BAS系统的设计在弱电设计中,五星级酒店对楼宇自动化系统BAS要求功能齐全,监视监控功能强大,BAS系统的设计也有一定特色;BAS系统对酒店中建筑物的各种机电设备的运行及开关状态实行24h的自动监测或控制,并同时收集、记录、保存及管理有关系统的重要信息及数据,达到提高运行效率、节能、节省人力、安全延长设备寿命的目的;设计范围包括各种冷热源系统及其配套电气设备、变配电系统、电梯系统、燃油供应系统设备、发电机、集水坑及潜水泵、大风机、通风及防排烟系统、新风处理机、空调器、吊顶式空调机等空调末端设备、冷冻机及其配套设备、厨房相关排风系统,所有消防系统水泵、游泳池系统及SPA队设备等;万豪酒店在BAS系统的设计中,具有以下特色：1 每一直接数字控制器及整个系统将配置不少于15％的余量;2 工作站／服务器及DDC将提供不间断电源／备用电池不少于2h连续运行所需的容量;3 每台DDC仅能用作监控一台空调／新风机组,但可以兼控其他小型设备或监控点;4 每一监控主机房设备,如制冷机房、变配电房、柴油机房、生活水泵房等须由独立的DDC监控,不得与其它系统／设备共用同一DDC;5 生活水系统：生活水箱包括屋面水箱、热水箱及热水补水箱需各设高、低水位报警点及电磁阀的监控信号点;生活变频水泵须有变频器频率反馈信号;6 生活热水系统：须提供整个生活热水系统的控制原理说明供审核;生活热水系统每一台容积换热器的供水温度须受BAs监视;7 水泵：所有水泵,包括冷却水补水泵、热回收泵、热水变频泵、生活提升泵、生活变频泵、稳温循环泵及潜水泵,均需有手／自动状态监视点;8 电信机房：电信机房室内温、湿度监视点取自具有报警及显示功能的温、湿度测量仪,温、湿度超过设定值时“安防控制中心”应发出声光报警信号;9 空调水系统：须设压差旁通装置包括调节阀、压差传感器及其相关监控点;10 空调热水锅炉出水须设电动阀及水流开关及其BA系统监控点;热水锅炉无须自带群控系统;BA系统须对热水锅炉及系统进行监控,并补充空调热水的供、回水温度及空调热水流量监视点,作为启停热水锅炉的依据实时负荷;11 须监控热交换器供水温度及加热阀;12 锅炉：蒸汽系统锅炉给水泵、软水箱、软水器、加药箱须设监视点;13 每一组合式空调机组须设两个过滤网报警点供初效过滤网及中效过滤网用;14 燃油系统包括埋地储油罐的液位；日用油箱的高、低液位报警及每一输油泵的运行状态及故障信号须受BAS 监控;15 冬季防护措施：在冬季设计温度低于5℃地区,至少一台冷却塔水盘中须设电加热器作防冻保护;在室外温度降至设定值时电加热器自动启动;16 冬季节能措施：冷冻机房应有至少一台板式热交换器能于冬季时服务酒店区域;上述板式热交换器颂能通过电动阀门于年平时自动训换使川．以便提供“免费冷冻水”;电加热器的JF／关挖制技机志与柑电动阀门顼受BAS监控;17 消防排烟系统：所冉排烟、补风与正压机顽受BA系统监视,m设{{r启悼则由火灾报警系统联动控制;18 能源计量系统：系统图需反映每热能表／能量表的安装位置座所计量的系统酒店,{}酒店系统及区域的名称;缸一热能表,能量表仅能计量酒店区域或lE酒店区域；各热能表／能最表的毓度数值的总和麻反映本项U酒店管理的空调净热水或垄气系统的总能量值;5 酒店消防系统的设计以万豪酒店为例,万豪酒店在消防系统的设计中,具有以下特色：1 在全部客房及提供睡眠功能的空间设置光电型感烟探测器,包括睡房、起居室及房门通道;2 感烟探测器的布设符合制造商安装规范;楼层顶板或吊顶平面上任何位置到感烟探测器的距离,不超过64m;3 感烟探测器距暖通空调开口至少,距荧光灯至少;客房内感烟探测器安装于吊顶高处,而非入口门廊吊顶低处;客房内感烟探测器避免安装在厨房附近;4 风管内感烟探测器设置于风机／过滤器至分叉综盆设计9管之间的正压送风管内,以及各防烟分区回风管内;于方便出入容易查看处设置远程报警监视指示器;5 设置于客房内的感烟探测器,都附带蜂鸣器底座;如客房中的客厅沙发可以拉出做为睡床时,则客厅的感烟探测器也应带有蜂鸣器底座;当感烟探测器启动时,立即启动所附带的蜂鸣器底座;客房或提供睡眠功能的空间内任一感烟探测器启动时,启动该空间内全部的蜂鸣器底座,但蜂鸣器底座不受其它客房的感烟探测器启动;蜂鸣器底座的响度在3m处至少85dB,在枕头处至少75dB;6 在全部公共区域,走廊、后勤区及残疾人房睡床区及浴室,包括：大堂、门厅、公用大客厅,宴会厅每一分区、前厅、展览空间、大于32．5m2的会议室若有隔屏则每一分区、商务中心、餐厅、商店、超市、酒廊／休息交谊厅、酒吧、赌场、公共卫生间包括残疾人卫生间、游泳池区,水疗,理疗区、健身中心、走廊／走道、室外平台、车库、容留五人以上的办公室、更衣间／卫生间／淋浴、培训室,员工休息室、员工睡房／倒班宿舍、董事会议室、员工自助餐厅／食堂、厨房、食材处理区、洗碗|’日J、洗衣房,保安办公室、工程部维修间、卸货平台、为您服务中心、电话交换机房、技术／设备层、背景噪声大的机电空间例如泵房、发电机房、空调机房、锅炉房等场所设置带无色透明灯罩的氙气频闪灯;从各个地点的视线范围内,都应可以看见频闪灯装置;任何位置到频闪灯的距离,不超过15m;频闪灯的布设符合制造商安装规范;标示各频闪灯之烛光,以确认频闪灯的配置适当;位于相同视野内的频闪灯,以相同频率闪烁;7 残疾人客房内的感烟探测器、一氧化碳探测器、或整层报警程序启动时,该房内全部频闪灯同步闪烁;频闪灯依据慨国家火灾报警规范及建筑物、构筑物火灾的生命安全保障规范有关残疾人睡眠区域的规定选用及安装,例如：至少110烛光；距离枕头不超过4．9m等;8 容留300人以上的集会空间、高层建筑的全部客房、提供睡眠功能的空间、公共区域、走廊及后勤区,设置经认证的消防通报扬声器提供应急广播;应急通报扬声器启动时,应强制关闭公共广播系统,持续循环播放警报声及预录的多国语言讯息,并可接受人工广播强制切入;应急广播的响度应大干背景声音15dB以上;紧急广播清晰可辨且完整涵盖酒店各空间;侦知火灾后,公共区域应急广播应于3min内发送;9 整层报警程序启动时,应启动该楼层全部客房内的应急广播或蜂鸣器底座,在全部睡房的枕头位置达到至少75dB的响度;10 低层建筑在全部公共区域、走廊及后勤区应设置警号,并且警号布设确保涵盖酒店全部范围;警号重复发出急促三短音警报声,警报声响度大于背景声音15dB以上;侦知火灾后,声音警报于3IIlin内发出;声音警报启动时强制关闭公共广播系统;11 客房外部装置启动声光报警装置,仅限于报警楼层全部区域,除非当地法规要求扩其它楼层或区域;12 客房或提供睡眠功能空间内的感烟探测器,不直接启动整层报警程序及应急广播,但湿式喷淋系统的水流指示器或干式喷淋系统的压力开关、公共区域感烟探测器、手动报警、商业厨房排油烟罩及排烟管灭火系统启动时,立即启动相应的报警程序;13 厨房排油烟罩灭火系统启动时,送出消防报警讯号至消防报警控制盘,切断排油烟罩正下方受排油烟罩火火系统保护的厨具与照明的燃料与电力供应,关闭排油烟罩补气风机,但排油烟机供应应急电源以持续运转;自厨房喷淋干管向厨房排油烟罩灭火系统供水,且每根供水支管应设置监视信号控制阀及水流指示器,与消防系统设计方协调;14 厨房、燃气锅炉房及具有燃器或壁炉的客房或其他空间,设置带蜂鸣器底座的一氧化碳系统探测器;一氧化碳探测器启动时启动其蜂鸣器底座,并于消防报警控制盘及远程报警显示屏发出声光警报;公共区域一氧化碳探测器启动时,若未于10Illin内确认,则启动整层报警程序;客房内任一个一氧化碳探测器启动时,启动该房内全部一氧化碳探测器蜂鸣器底座以及频闪灯;一氧化碳探测器依照制造商安装说明布设;15 电梯功能主要及次要迫降、分路跳闸、消防员控制等,电梯厅、电梯机房、电梯升降井的感烟探测器启动时,相应的电梯启动迫降程序;16 面积大干32．5m2的集会空间客用门设置电磁门吸装置,报警程序启动时自动释放门扇;17 消防报警系统联动程序符合消防报警系统联动程序矩阵表;若酒店仅占整栋建筑物的一部分,或酒店与其它场所例如办公楼层共享地下层及重要安全设备,或酒店连通不同建筑物例如购物中心,详细说明消防相关系统设备之联动例如警报、烟控、消防喷淋泵、发电机、电梯;与相关系统设计方协调;若消防控制中心不属于万豪管理或位于复合用途建筑内酒店以外的地点,则酒店前台或保安值班室设置消防报警控制盘副盘,以控制酒店全部的警报及控制功能,并依正常主控／副控消防报警系统协议将全部信息回报主控制盘;当主控制盘失效或失联时,酒店副盘能继续运作酒店全部功能;酒店副盘能接收相邻区域的警报、消防喷淋泵及发电机启动或异常的监视信号等可影响酒店的信息;酒店副盘所在房间有直通电话可联络主控制盘所在房间;当任一地点测得火灾时,各消防报警控制盘皆应发出声光警报;18 设置消防报警显示屏约10cm×30cm的小型显示器,重复显示消防报警控制盘上的地址码讯息于酒店前台、保安办公室、总机,并显示地址码指出发报楼层、特定位置、装置、类别;19 消防报警控制盘的备用电源维持至少连续24h待机以及15min报警运作;计算安全系数建议10％;20 不建议采用破玻式手动报警装置;21 火灾报警模块与电箱设于方便进出测试维护的后勤区或楼梯间,勿设于精装修区域或吊顶内;22 全部公共区域须安装频闪灯及应急广播喇叭警号宴会厅每一分区、前厅、餐厅、酒廊,面积超过32．5 m2的会议室、大堂,走道、避难路径,公共卫生间,残疾人客房、后勤区主要员工区;23 区域感烟探测器发起的消防警报,或可采用警报确认程序延迟启动,但延迟不可超过3II lin;。
