专利技术交底书(机械类)范例参考:一种花生烘干去种衣生产线1.背景技术及技术问题:介绍技术背景,并描述已有的与本发明最相近的实现方案描述与本发明技术方案最相近的现有技术方案,并指出现有技术方案中存在的缺点。
注意:客观的指出现有技术存在的问题和缺点(最好是本发明技术方案能够解决的问题和缺点),在可能的情况下说明存在这些问题和缺点的原因。
例如:现有技术的缺点可以是成本高,效率低,耗时间等类似问题.范例:现有裹衣花生加工过程中,花生烘烤后强制冷却然后直接去皮最后进行裹衣工序,但申请人发现常会出现裹衣材料易从花生仁上脱落问题,经研究发现是由于花生烘烤后强制冷却,虽表面温度降至到了室温,但花生内部的热量并没有完全释放,这造成了在裹衣工序过程中,花生内部的热量开始释放,影响了裹2。
技术方案本部分为专利申请的核心部分,请务必填写详细完整并结合附图进行说明。
无论申请发明还是实用新型,如果是产品,一定要提供产品示意图,并且提供根据附图对产品的说明,指明产品的各个部分、组件的名称。
示意图应是可编辑的电子版,例如AutoCAD图。
有CAD图请最好提供CAD格式的图,然后结合附图对工作原理进行具体说明。
如果申请方法专利,尽量提供流程图或者示意图,并据此进行说明。
仅仅处于构思阶段,尚未实际生产的产品、尚未实际应用的方法可以申请专利,只要能够提供上述示意图和说明性文字,构成完整的技术方案。
此部分文字越详细越好,字数无限制。
范例:一种花生烘干去种衣生产线包括:烤箱(10)、风冷冷却室(12)、传送机构(11)、用于将物料进行提升的大倾角皮带输送机(2)、支架(30)、驱动电机(31)、转动平台(32)、料筒(33)、气缸(34)...。
.。
.吸皮管道(42)与吸气机相连接,其吸气口位于去种衣机主体(40)的出料口(40a)处。
工作原理:花生先经过烤箱10的烘烤脱水,然后由风冷冷却室12进行被动冷却,然后由传送机构11输送至大倾角皮带输送机2上,大倾角皮带输送机2将物料提升,然后将物料落入料筒33中,支撑盘37支撑转动平台32的旋转,所述驱动电机31使转动平台32转动,进而将装有花生且花生经过充分静置时间的料筒33转移工位,通过气缸34打开闸门35,花生从料筒33中落料落入进料斗中进而进入主动辊50和从动辊51之间,由于主动辊50和从动辊51的转动速度不同,主动辊50和从动辊51对花生进行搓皮,种皮和花生仁一起落下,在去种衣机主体40的出料口40a处, 种皮被吸皮管道42吸走,进而实现种衣和花生仁的分离。

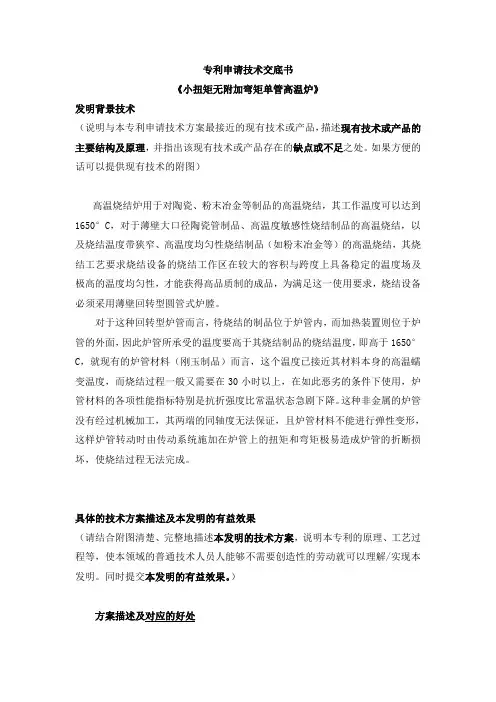

专利申请技术交底书《小扭矩无附加弯矩单管高温炉》发明背景技术(说明与本专利申请技术方案最接近的现有技术或产品,描述现有技术或产品的主要结构及原理,并指出该现有技术或产品存在的缺点或不足之处。
如果方便的话可以提供现有技术的附图)高温烧结炉用于对陶瓷、粉末冶金等制品的高温烧结,其工作温度可以达到1650°C,对于薄壁大口径陶瓷管制品、高温度敏感性烧结制品的高温烧结,以及烧结温度带狭窄、高温度均匀性烧结制品(如粉末冶金等)的高温烧结,其烧结工艺要求烧结设备的烧结工作区在较大的容积与跨度上具备稳定的温度场及极高的温度均匀性,才能获得高品质制的成品,为满足这一使用要求,烧结设备必须采用薄壁回转型圆管式炉膛。
对于这种回转型炉管而言,待烧结的制品位于炉管内,而加热装置则位于炉管的外面,因此炉管所承受的温度要高于其烧结制品的烧结温度,即高于1650°C,就现有的炉管材料(刚玉制品)而言,这个温度已接近其材料本身的高温蠕变温度,而烧结过程一般又需要在30小时以上,在如此恶劣的条件下使用,炉管材料的各项性能指标特别是抗折强度比常温状态急剧下降。
这种非金属的炉管没有经过机械加工,其两端的同轴度无法保证,且炉管材料不能进行弹性变形,这样炉管转动时由传动系统施加在炉管上的扭矩和弯矩极易造成炉管的折断损坏,使烧结过程无法完成。
具体的技术方案描述及本发明的有益效果(请结合附图清楚、完整地描述本发明的技术方案,说明本专利的原理、工艺过程等,使本领域的普通技术人员人能够不需要创造性的劳动就可以理解/实现本发明。
同时提交本发明的有益效果。
)方案描述及对应的好处为了解决上述技术问题,本实用新型采用如下技术方案:一种小扭矩无附加弯矩单管高温炉,包括炉管和位于炉管外面的加热装置,还包括一根安装在炉管正上方的传动轴,所述传动轴与传动机构相连接,传动轴的两端各固定一个主动带轮,所述炉管的两端各固定一个从动带轮,所述主动带轮与从动带轮之间通过传动吊装带相连接,所述炉管悬吊在传动吊装带上。
(一)名称1、发明或实用新型申请的名称应当采用本领域通用的技术术语,清楚、简短、全面地反映要求保护的主题和类型;2、一般不得超过25个字。
示范性举例:“一种X射线管焦斑的预定标方法”、“为无线网络控制器产生和分配内部时钟的方法及装置”(二)技术领域示范性举例:“本发明涉及药物活性剂领域,更具体地,涉及一种输送至眼球后部用于治疗老年黄斑变性的药物活性剂及其制造方法。
”(三)背景技术1、该部分在技术交底书中起着重要作用,其往往会直接影响到他人对整个技术构思的正确理解及评价,因此发明人应当在该部分给出发明人目前所知的、与本发明构思最接近的现有背景技术;2、背景技术部分通常应当写明三个方面的内容,即:(1)注明背景技术出处,通常可采用给出文献具体出处或指出其属于公知公用情况两种方式;(2)简要说明该背景技术的技术现状,如主要结构或工作原理等;(3)对该背景技术客观地进行评价,指出所存在的主要优缺点等,但切忌采用诽谤性语言;3、该部分不需要写入针对现有技术作出改进的技术手段或技术方案。
示范性举例:“为防止机器内部具有一定压力的液体如润滑油等沿着贯穿机器壳体的旋转轴向机器外部泄露,在该旋转轴穿过机器壳体的部位通常会设置使用压盖填料的轴密封装置。
在中国实用新型专利说明书CNXXXXXXX中公开了一种使用压盖填料的轴密封装置,这种轴密封装置直接在机器壳体上生成填料箱,在该填料箱的另一端上设置了压盖,通过拧紧压盖与填料箱之间的连接件,向置于填料箱与转轴之间的填料施加轴密封力。
在欧洲专利申请公开说明书EPXXXXXXX中也公开了一种使用压盖填料的轴密封装置,这种轴密封装置包括填料箱和两个压盖,其中靠近机器壳体一侧的压盖与填料箱是一体的,而该填料箱与机器壳体是分体的通过螺栓固定在机器壳体上,多个填料并列放置在填料箱和与转轴之间形成的密封空间内,位于填料箱另一端的压盖具有向着密封空间伸出的轴向突出部,从而在拧紧该压盖与填料箱之间的连接件时,向置于填料箱与转轴之间的填料施加轴密封力。

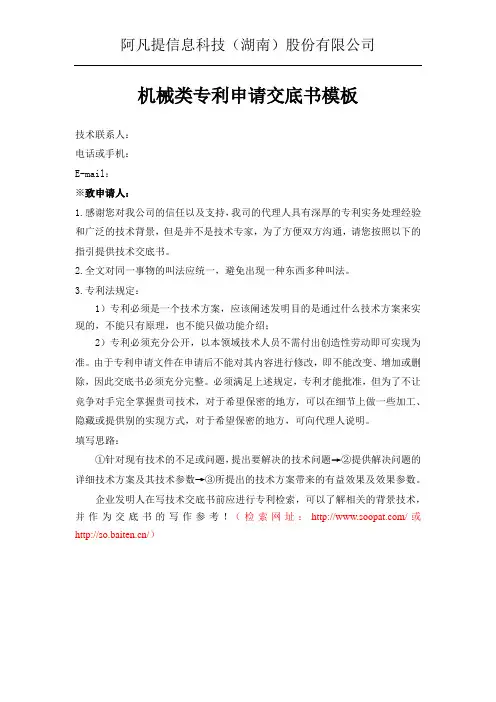

机械类专利申请交底书模板技术联系人:电话或手机:E-mail:※致申请人:1.感谢您对我公司的信任以及支持,我司的代理人具有深厚的专利实务处理经验和广泛的技术背景,但是并不是技术专家,为了方便双方沟通,请您按照以下的指引提供技术交底书。
2.全文对同一事物的叫法应统一,避免出现一种东西多种叫法。
3.专利法规定:1)专利必须是一个技术方案,应该阐述发明目的是通过什么技术方案来实现的,不能只有原理,也不能只做功能介绍;2)专利必须充分公开,以本领域技术人员不需付出创造性劳动即可实现为准。
由于专利申请文件在申请后不能对其内容进行修改,即不能改变、增加或删除,因此交底书必须充分完整。
必须满足上述规定,专利才能批准,但为了不让竞争对手完全掌握贵司技术,对于希望保密的地方,可以在细节上做一些加工、隐藏或提供别的实现方式,对于希望保密的地方,可向代理人说明。
填写思路:①针对现有技术的不足或问题,提出要解决的技术问题→②提供解决问题的详细技术方案及其技术参数→③所提出的技术方案带来的有益效果及效果参数。
企业发明人在写技术交底书前应进行专利检索,可以了解相关的背景技术,并作为交底书的写作参考!(检索网址:/或/)交底书应包括以下内容:一、发明名称说明:发明名称应简短、准确地表明发明的技术主题,发明名称中不应含有人名、公司名称、商标、代号等非技术词语及宣传性用语。
一般不应超过25个字。
最好与《国际专利分类表》中的类、组对应。
发明人可提出名称后与代理人商定。
例如“……检测方法”,“……装置”,“……材料”等。
※()二、技术领域说明:所属技术领域应当是发明或实用新型直接所属或者直接应用的技术领域,而不是上位的或相邻的技术领域,也不是发明或者实用新型本身。
列如:关于一个名称为溶药曝气搅拌装置的专利,其技术领域可写为本发明涉及污水处理技术领域,尤其涉及一种溶药曝气搅拌装置。
※()三、背景技术说明:应当写明本发明人对该发明或实用新型的理解、检索、审查有用的背景技术,有可能的,应引证反映这些背景技术的文件,尤其要引证与该申请最接近的现有技术文件。

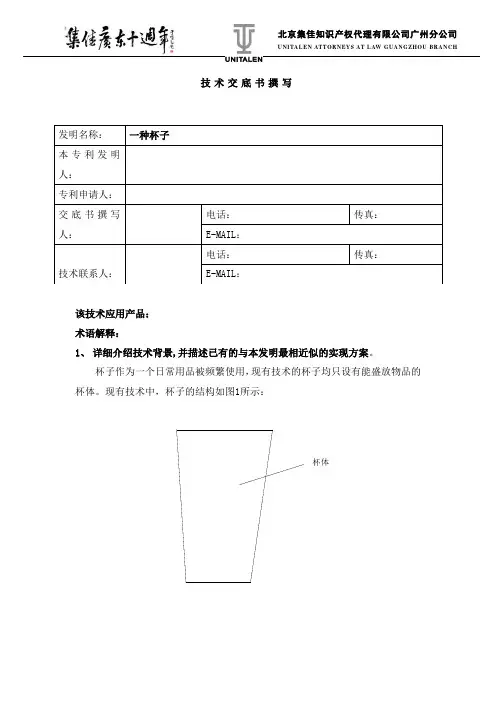

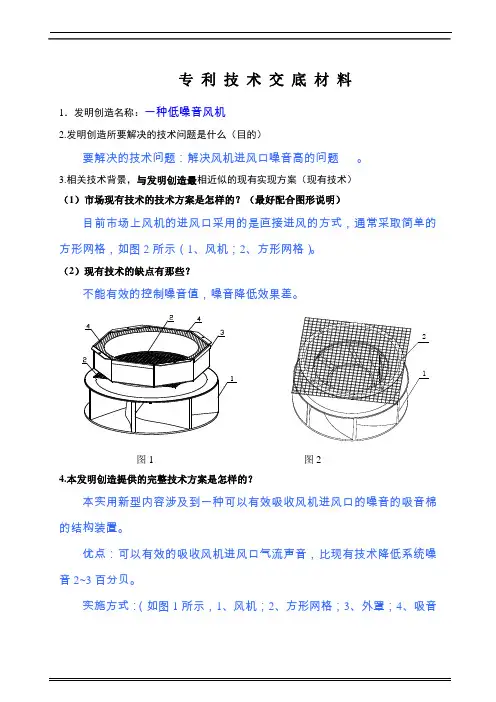

技术交底书撰写该技术应用产品: 术语解释:1、 详细介绍技术背景,并描述已有的与本发明最相近似的实现方案。
杯子作为一个日常用品被频繁使用,现有技术的杯子均只设有能盛放物品的杯体。
现有技术中,杯子的结构如图1所示:杯体北京集佳知识产权代理有限公司广州分公司UNITAL EN ATTORNEYS AT LAW GUANGZ HOU BRANCH2、现有技术的缺点是什么?针对这些缺点,说明本发明的目的。
现有技术的杯子由于只设有杯体,因此,这种杯子在盛放热水时,使用者不能直接握持,直接握持会烫伤,使用者须借助其他物品,才能拿取杯子,使用不便。
本发明的目的是提供一种杯子,能够在杯子盛放热水时方便地拿取杯子而不被烫伤。
3、 本发明技术方案的详细阐述,应该结合示意图进行说明(提供的图应为CAD 软件绘制的dwg 格式)。
本发明的杯子,其基本方案为:包括一杯体,在杯体上设置一隔热垫。
优选方案:为了节约材料,这个隔热垫最好设置成为围绕杯体的一部分,只要能使使用者握持即可。
参见 图2、图3。
优选方案:为了节约材料,这个隔热垫上设有为镂空孔,参见图4。
优选方案:为了方便清洗,这个隔热垫为套状结构,可拆卸地套设在杯体外围。
图2 图3 图44、本发明的关键点和欲保护点是什么?杯体上设置隔热垫。
5、与第1部分最好的现有技术相比,结合本发明的技术方案阐述本发明有何优点。
杯体隔热垫杯体隔热垫镂空孔杯体杯垫本发明由于在杯体上设置有隔热垫,因此,使用者可以通过握持隔热垫拿取杯子,在杯体中盛放热水时,也能方便地拿取杯子,而不会被热水烫伤。
6、针对第3部分中的技术方案,是否还有别的替代方案同样能完成发明目的?在杯体上设置一把手,也能防止手被烫伤。
7、其他有助于专利代理人理解本技术的资料。
专利技术交底书注: 1.提供的说明性附图, 请提供对应的CAD图纸(转为dwg格式), 并在图中标注各部件名称;2.只需第一发明人的身份证号码, 其余发明人无需提供;3、如若技术内容过多, 可附页说明。
4、公司也可提供与本发明相关的专利、文献、论文等参考资料, 供我方编辑参考。
专利技术交底书图1如图1所示, 1为抽屉内板, 2为定位键孔, 3为定位键, 4为中隔板, 5为编码孔。
定位键孔至少设有六个, 定位键按照编码安装在定位键孔上, 抽屉在定位键键位编码与编码孔对号插入后才能进入工作位置, 有效解决了抽屉回路中非等电流或非等功率互换的安全隐患。
较佳实施例:定位键设有一个或者两个, 定位键孔设有六个;定位键为一个时设有“1、2、3、4、5、6”六种编码, 定位键为两个时设有“12、13、14、15、16”五种编码。
较佳实施例: 定位键设有一个或者两个,定位键孔设有六个;定位键为一个时设有“1、2、3、4、5、6”六种编码,定位键为两个时设有“12、13、14、15、16”五种编码。
较佳实施例:定位键设有一个或者两个,定位键孔设有六个;定位键为一个时设有“1.2、3、4、5、6”六种编码,定位键为两个时设有“12、13、14、15、16”五种编码。
较佳实施例:定位键设有一个或者两个,定位键孔设有六个;定位键为一个时设有“1、2.3、4、5、6”六种编码,定位键为两个时设有“12.13、14、15、16”五种编码。
较佳实施例:定位键设有一个或者两个,定位键孔设有六个;定位键为一个时设有“1、2、3.4、5、6”六种编码,定位键为两个时设有“12、13.14、15、16”五种编码。
较佳实施例:定位键设有一个或者两个,定位键孔设有六个;定位键为一个时设有“1、2、3、4.5、6”六种编码,定位键为两个时设有“12、13、14.15、16”五种编码。
较佳实施例:定位键设有一个或者两个,定位键孔设有六个;定位键为一个时设有“1、2、3、4、5.6”六种编码,定位键为两个时设有“12、13、14、15.16”五种编码。
技术交底书模板(机械类)技术联系人:电话或手机:E-mail:※请申请人按要求提供以下资料,并在红色括号内填写,谢谢。
一、发明名称:等。
※()二、技术领域:工厂用的零件箱等。
※()三、背景技术:的工艺过程等,并指出现有技术相对于本发明来说存在有哪些缺点或不足之处;最好还能提供理解本发明内容所需的其他背景知识,例如:已经公开的论文或专利文献、现有技术的原理图等。
请注意,由于代理人未必精通本领域,即使是领域内公知的常识,也请做出必要的介绍。
下载附件教育市场推广方案 2010年4月22日这几天一直在培训核心竞争力什么不仅个人思()四、发明的目的及亮点:指出本发明的技术方案对现有技术进行改进的目的,或者说是为了解决现有技术中所存在的什么缺陷。
五、(附图:※下载附件教育市场推广方案 2010年4月22日这几天一直在培训核心竞争力什么不仅个人思(下载附件教育市场推广方案 2010年4月22日这几天一直在培训核心竞争力什么不仅个人思)六、技术方案(产品类)描述(重点):例如:本装置包括X、XX、XXX三个部件,各部件之间的位置及连接关系是:X与XX的上表面铰接,XX螺接在XXX的开口上;其中XXX的边缘上还设有XXXX,所述XXXX的形状为圆形,其中X的作用是……,XX的作用是……,XXX的作用是……,XXXX的作用是……。
注:如果是几个部件的组合连接所形成的功能,只需阐述组合连接的功能即可。
※(一种用于人体雕塑制作的辅助支架,参照图,该辅助支架包括一底座100,该底座100设有一竖直方向的支撑杆101,该竖直方向的支撑杆101内部插套有另一竖直支撑杆102,(两管由螺丝13固定),该竖直支撑杆102连接有一个90°接头103,该90°接头103连接一横向支撑杆104,该横向支撑杆104连接一人体骨架模型,该人体骨架模型由头部,肩部,上肢,躯干,下肢构成。
1 该人体骨架模型的头部由长方形铝板10与关节铰链001通过螺丝固定连接。
机械类专利交底书模板
发明名称:
发明人:技术问题联系人:
联系人电话:传真:Email:
1、背景技术
1.1提供现有产品或技术的说明(最好有结构示意图或照片等),参照结构示意图或照片说明现有产品的结构组成,各个零部件的相互作用关系或位置关系,如果是制造设备或生产系统的,提供整个设备或系统的工作流程的简要说明。
1.2从现有产品结构出发,客观地阐述现有产品存在的缺陷(如结构复杂、制造成本高、使用不便、精度不高等等),在此段落中可以罗列尽可能多的缺陷。
(注:需从产品结构出发,不能主观臆测,也不能笼统地说明)
1.3如有必要,为了使代理人更有助于理解本发明或实用新型,可以进一步介绍产品的应用领域、常规使用方法、发展趋势等内容。
2、发明内容
2.1 列举解决的技术问题
2.2提供本发明产品的整体结构示意图和发明点所在的部件结构示意图(需要用AUTOCAD 制图),根据结构示意图详细描述该产品结构组成,各个零部件之间的位置关系或者作用关系,如果是生产装置或者系统还需要提供工作流程说明,请对发明点有关的部件进行标注并提供部件名称。
2.3若有可替换的部件或其它相接近的技术方案,请进行描述并说明原理。
2.4从本发明产品的结构出发,详细阐述该产品与现有产品的区别点,同时说明这些区别点给本发明产品带来的技术效果或优点。
3、希望获得保护的发明点
从发明内容中总结中技术方案的关键创新点,列出1、2、3...,以提醒代理人注意。
实例说明(以下实例仅仅作为按上述要求提供材料的范本,参照撰写后请删除)
实用新型名称:真空密封袋
1、背景技术
1.1常见收纳食品或物品的真空密封袋系在其袋体上的上薄膜层或下薄膜层的预设穿孔安装气阀,然后当袋体的开口装入食品或物品之后利用密封结构将开口处密封,随即利用手动或电动抽气装置例如吸尘器的戏嘴对准袋体的气阀将袋体内的空气抽出以达到真空状态,进而确保食品或物品的长久保存效果。
(真空密封袋的一般应用领域和常规使用方法)
1.2按照附图介绍结构组成
如图1所示,一种现有的真空密封袋,包括由上薄膜层31和下薄膜层31构成的袋体3,上薄膜层31设有气阀4。
图1
如图2和图3所示,气阀4由上盖41、止塞42、密封圈43,44、定位座45、阀片46、阀座47、垫片48所组成。
阀座47顶面有圆柱形凸起,圆柱形凸起外壁有螺纹,中心有凹槽,定位座45中间底面有与阀座47中心凹槽配合的凸块,并且凹槽内有阀片46,挡住中心的抽气孔。
圆柱形凸起外壁的螺纹与定位座45底部的环形槽侧壁螺纹配合,之间有密封圈44,同时将垫片48夹紧。
定位座45底面凸块的背面为凹槽,该凹槽与上盖底部螺纹连接,之间有密封圈43。
图2 图3
1.3主要缺陷
(1)气阀4部件很多,制造成本高。
(2)由于收纳物品往往不规则,导致抽真空操作较为困难;
(3)由于上薄膜层31和下薄膜层32之间的空间很小,使得气阀4组装很麻烦。
2、发明内容
2.1结合附图描述本发明密封袋的结构
如图4和图5所示,本发明的真空密封袋,由两层薄膜层1采用溶接方式形成三个端边11~13,未溶接的一边14设有密封结构,该密封结构为夹链组141。
其中一个薄膜层1上有抽气孔10,该处粘贴有贴合层2,贴合层2中心有与抽气孔10连通的通气孔21,贴合层2外侧粘贴有遮盖通气孔21的贴合层3,贴合层3位于通气孔两侧一定间距的地方有通气孔31、32。
如图6所示,贴合层3和贴合层2之间,以及贴合层2和薄膜层1之间分别有粘胶体30、20。
图6 图7
上述密封袋的工作原理:
如图6和图7所示,利用电动抽气装置5对准罩盖通气孔32、33即可进行抽气,气路为:抽气孔10—通气孔21—粘合层2与粘胶体30之间的间隙301—通气孔32、33。
当抽气停止时,由于吸力消失,由于大气压的作用,粘胶体30会更加紧密地贴在粘合层2上,从而达到密封的目的。
2.2本发明密封袋相对于现有密封的区别:
1)气阀结构完全不同,结构简化。
2.3本发明密封袋的优点:
由于本发明气阀机构结构简化,制造成本低廉,组装十分方便,抽气时,抽气装置直接对密封袋抽气,操作也十分简单,另外密封效果也很好。
3.本发明密封袋的关键创新点:
1、气阀的结构。
