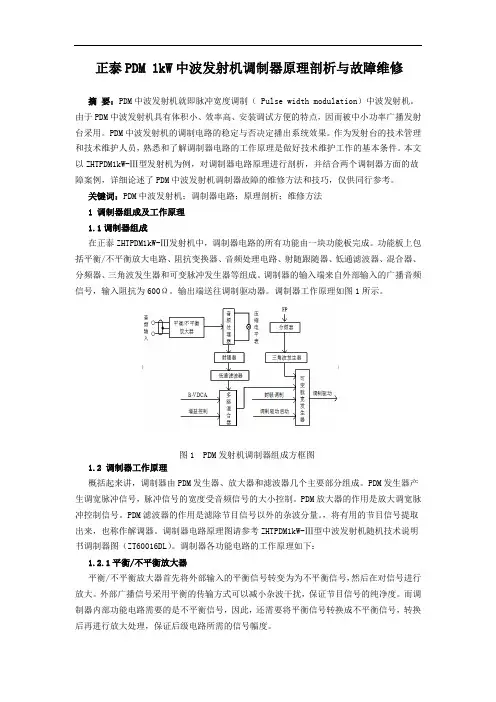

正泰PDM1KW中波发射机调制器原理剖析与故障维修
正泰PDM 1kW中波发射机调制器原理剖析与故障维修摘要：PDM中波发射机就即脉冲宽度调制（ Pulse width modulation）中波发射机。
由于PDM中波发射机具有体积小、效率高、安装调试方便的特点，因而被中小功率广播发射台采用。
PDM中波发射机的调制电路的稳定与否决定播出系统效果。
作为发射台的技术管理和技术维护人员，熟悉和了解调制器电路的工作原理是做好技术维护工作的基本条件。
本文以ZHTPDM1kW-Ⅲ型发射机为例，对调制器电路原理进行剖析，并结合两个调制器方面的故障案例，详细论述了PDM中波发射机调制器故障的维修方法和技巧，仅供同行参考。
关键词：PDM中波发射机；调制器电路；原理剖析；维修方法1 调制器组成及工作原理1.1调制器组成在正泰ZHTPDM1kW-Ⅲ发射机中，调制器电路的所有功能由一块功能板完成。
功能板上包括平衡/不平衡放大电路、阻抗变换器、音频处理电路、射随跟随器、低通滤波器、混合器、分频器、三角波发生器和可变脉冲发生器等组成。
调制器的输入端来自外部输入的广播音频信号，输入阻抗为600Ω。
输出端送往调制驱动器。
调制器工作原理如图1所示。
1.2 调制器工作原理概括起来讲，调制器由PDM发生器、放大器和滤波器几个主要部分组成。
PDM发生器产生调宽脉冲信号，脉冲信号的宽度受音频信号的大小控制。
PDM放大器的作用是放大调宽脉冲控制信号。
PDM滤波器的作用是滤除节目信号以外的杂波分量。
，将有用的节目信号提取出来，也称作解调器。
调制器电路原理图请参考ZHTPDM1kW-Ⅲ型中波发射机随机技术说明书调制器图（ZT60016DL）。
调制器各功能电路的工作原理如下：1.2.1平衡/不平衡放大器平衡/不平衡放大器首先将外部输入的平衡信号转变为为不平衡信号，然后在对信号进行放大。
外部广播信号采用平衡的传输方式可以减小杂波干扰，保证节目信号的纯净度。
而调制器内部功能电路需要的是不平衡信号，因此，还需要将平衡信号转换成不平衡信号，转换后再进行放大处理，保证后级电路所需的信号幅度。
浅析pdm1kw中波发射机功放单元工作原理
浅析PDM1kW中波发射机功放单元工作原理塔拉内蒙古新闻出版广电局乌拉盖077台内蒙古锡林郭勒盟026000【摘要】本文简要介绍了全固态PDM1kW广播发射机高频功率放大单元各功能电路的构成和相应的工作原理，特别对输入的有关信号的变化和性质做了较为详细的分析。
【关键词】射频驱动信号的分配调制信号的电平转换高频功率的放大【中图分类号】TN934.81【文献标识码】A【文章编号】2096-0751（2020）01-0019-04在全固态PDM1kW中波发射机中，PA盒中集成了三个相对独立的功率放大单元，每个输出功率可达450W。
从功率放大单元实际电路构成来看，它在实际设计上除了有射频功率放大功能外，还具有诸如电平转换、调制信号驱动放大、功放提供保护和调制与功放故障告警等功能，功放单元本身就是一个集功率放大功能实现和工作保护为一体的多功能工作单元。
本文将结合具体电路对该单元的工作和工作保护原理做一简要分析。
限于篇幅和分析角度，笔者未提供完整的电路原理图。
本文拟按该单元各电路工作任务的不同，将其分为射频驱动信号电路、调制信号的电平转换与驱动电路、射频功率放大电路、功率放大单元的温度检测与保护四个方面进行分析。
1射频驱动信号分配和电流不平衡检测电路分析如图1所示，该电路主要由高频变压器T1、1CR1、1Q1及相应的电阻、电容构成。
其中，高频变压器T1的初级绕组由两个圈数相等，绕向相反的线组组成，高频变压器初级的两个绕组既是作者简介：塔拉内蒙古新闻出版广电局乌拉盖077台高级工程师射频驱动信号的分配端，也是电流不平衡检测信号形成的主要前端。
之所以将高频驱动信号分成两路，是因为其驱动的对象是由8只并且两两并联的IRF140构成的所谓的桥式D类射频功率放大器，其放大器的桥间由输出变压器的初级线圈连接，若使变压器的初级线圈产生电流回路，桥上对应的功放管必须同时导通。
因此，只能把射频驱动信号分成两路，两路分别同时驱动对应的射频功放管，使之同时导通并在变压器初级形成放大的射频电流。
全固态PDM1kW中波广播发射机原理及维护
全固态PDM1kW中波广播发射机原理及维护摘要：随着国家的发展，对无线电传输设备的性能提出了更高的需求，随着电子科技的发展，目前市场上有1kW全固态PDM中波广播发射机；这种既能保证高品质的电台传输，又能大大减少信号传输的周期，极大地适应了高水准的广播节目要求，但因为这种中波广播发射机刚刚推出，技术发展还不够完善，使用过程中仍会遇到许多问题，并且对其组成也没有完全认识；这将给其普及应用带来诸多阻碍。
文章就1kW全固态中波广播发射机的原理及维护做了简单的探讨，以期对其在实际应用工作有一定的借鉴意义。
关键词：全固态PDM1kW；中波广播发射机；原理引言：近几年，全固态PDM 1 kW的中波广播发射机得到了大量的应用，这一新型的发射机采用固态放大器件和脉冲宽度调制的新的回路，不但体积小、重量轻，而且功耗低，音质也得到了很好的改善，工作性能也很好。
相对于常规高容量的大功率电子管固体发射装置，它不但可以减少功耗，而且提高了整个系统的工作效能，而且在体积、重量、音质和稳定性上都有很大的提高。
一、全固态PDM1kW中波广播发射机原理全固态PDM 1kw中波广播发射机由三个部分构成：电源部分、音频部分和高频部分，其中，该部分的输出载波标称为1 kw，而其真实的功耗是0至1.2 kw；在实践中，还要求将PDM1kw中波广播发射机的载频在531khz-1602khz，响应频率在1 Db以下的区间内，从而使响应频率低于1 Db的真实操作效率不低于85%。
全固态PDM 1 KW中波广播发射机的工作方式是：首先，对1kw全固体 PDM中波电台发射机的声音信号进行高效地加工，然后利用负荷波信号对其声音进行调制，从而获得期望的宽度调节。
第二，第一，再一次扩大调制的脉冲，然后把调制脉冲输出到调制电路，根据调制信号的传输需求对调制脉冲功率和幅度进行适当的调节。
第三，利用低通波滤波器作为对变脉冲功率和振幅的最佳调节。
第四，将音频信号进行放大，对音频信号的调谐滤波进行适当的调节，然后将其发送到中波的广播发射天线上。
1kW调频发射机工作原理及维护经验
图１ 立体声复合信号的频谱
调频广播与中波调幅广播相比，具有信噪比好、能进行高保真度广播、立体声广播等特点和优势，在国内得到了迅速发展。
现就四川广播电视台613发射传输台1 kW数字发射机为例，对其基本结构、数据采集监控及故障判断维护等方面做以下介绍。
１ 调频发射机的工作原理及架构
四川广播电视台613发射传输台1
调频发射机主要由激励器、分配器、功放单元、合成器、显示控制单元、电源系统以及风冷系统等组成。
显示控制系统包括显示单元、控制单元、风冷系统、配电及其他外围设备，主要作用是显示发射机的工作状态，控制发射机工作过程，保证发射机最大程度地处于安全工作范围内。
发射机带有RJ45、RS485
信接口，机器的工作状态可通过计算机。
FM1KW调频发射机及多工器原理
FM1KW调频发射机及多工器原理---罗世钰罗世钰FM1KW发射机及多工器工作原理及故障处理16例一、FM1KW发射机的基本工作原理1、FM1KW发射机的组成意大利FM1KW发射机主要由音频处理器、同步广播的还有同步器、调频激励器、两个48V直流电源、两个500W射频功放器和逻辑单元等组成。
FMIKW发射机的机械结构为盒式接插连接、各单元盒可以拔出，互换性较好，便于维护。
分配器13M5659A与1KW功率合成器13M56670设置在机架上；射频信号进入功放单元后，由于有多个功放管放大,所以还有多个分配器与合成器，详见资料图。
2、FM1KW发射机工作原理方框图:3、FM1KW发射机的基本工作原理前方的10G微波信号或卫星信号进入数字接收机，从接收机输出的左、右（L、R）声道音频信号分别进入音频处理器进行处理，同步广播的经同步器、再经调频调制，把音频信号用调频的方式调制到87.5~1 08MHz中的各自载频上，进行放大等处理，输出0~20W步进可调节的射频激励信号给分配器13M565 9A，分配器输出两路信号分别送到两个500W射频放大器。
500W放大器主要由两个BLF278场效应管组成。
而每个场效应管内部都是由两个场效应管封装一体上，实际上是有四个场效应管进行功率合成输出500W功率，后由两个500W射频放大器经功率合成器13M 56670合1000W功率输出到多工器，多套广播信号经多工器合成一路，经天线馈线到天线进行开路发射。
基本与电视发射机相似。
直流电源是提供48V、+24V、+12V、-12V和+5V各种直流电压，供各单元所需的各种不同直流电压。
一个放大器对应一盒电源。
逻辑控制单元分别对调频激励单元、直流电源和功放单元等进行逻辑自动控制，如检测到反向功率过大时，立即把功率放大器的供电自动关闭；功放单元不工作时，它发指令给激励器，让激励器输出变小或为零；当市电电源不正常时，它将自动切断直流电源的AC供电等等。
PDM 1kW中波广播发射机工作原理分析
PDM 1kW中波广播发射机工作原理分析作者：何志坤来源：《数码设计》2019年第07期摘要： ;PDM1k中波广播射机是采用直接数字频率这项合成技术，同时还包括了LD触摸屏和脉宽调制技术以及只能控制的系统设计方案，这样不到提高了机器的稳定性，同时也提高了机器的可靠性。
这种发射机它的主要系统组成部分可以分为三个，分别是智能控制系统和调制系统以及射频系统。
在这一基础之上，本文主要讲的就是对PD1k中波广播发射机的工作原理去进行一个简单的分析。
关键词：射频系统;调制系统;智能控制系统中图分类号： TN934.81;; ;文献标识码： A;; ;文章编号： 1672-9129（2019）07-0027-01Abstract： ;PDM1k medium wave broadcast transmitter adopts the direct digital frequency synthesis technology， but also includes LD touch screen and pulse width modulation technology and can only control the system design， so not to improve the stability of the machine， but also improve the reliability of the machine. The main system components of this transmitter can be divided into three parts， namely， intelligent control system， modulation system and rf system. On this basis， this paper is mainly about the PD1k medium wave broadcast transmitter working principle to carry out a simple analysis.Keywords： ;radio frequency system; Modulation system; Intelligent control system中波广播只要就是借助地面波绕射完成传播的，还有一部分是借助了电离层内存在的反射波去完成传输的。
浅析1kW广播发射机PA盒原理
消 费 电子
２ ０ １ ３年 ２月下
Ｃ ｏ ｎ ｓ ｔ ｕ ｎ ｅ ｒ Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ ｓ 电子 科 技
浅析１ ｋ Ｗ广播发射机Ｐ Ａ 盒原理
肖辉
（ 新 疆广电局节传 中Ｉ 心８ １ １ ５台 ，新 疆阿勒泰
８ ３ ６ ５ ０ ０）
摘 要 ：近几年来 ，调 幅发射机广泛 的应 用于通信 系统和其他无线电 系统 ，尤其是 中短波的广播通信领 域 ，所 以现在的广播通 常运 用的都是调幅发射机 。Ｐ Ａ盒作为整个发射机的核心部位 ，对发射机起 着领导性的作用 ， 但 它在 广泛应用的同时也 常常会 出现一些故障。本文将在 分析全 固态中波 （ Ｐ Ｄ Ｍ） ｌ ｋ Ｗ 广播发射机 Ｐ Ａ盒原理 的基础上 ，
１ ｋ ｗ广播发射机和 Ｐ Ａ盒的简述 点亮 ， 这时可 以卸下功放小盒后使用数字 万用表二极管档 ， 黑 （ 一） 简述 ｌ ｋ ｗ 广播发射机 。 全 固态 中波 ｌ ｋ ｗ 广播发射机 表笔接地 ，红表笔分别测试 Ｐ １ 、Ｐ ２点 ，读数应在 ４ ９ ０ ￣５ ２ １ 是 一种将信号转换成其他形式发射 出去的装 置。 它 的电源部分 之间 。 如有读数不在此之 间的则对应场效应管损坏 。当有调制 可 以显 示出电压和 电流指数 ， 并具有过压、 过流保护和完善可 管损坏 时，我们可 以卸下功 放小盒后使用数字万用 表二极管
进 而 分 析 其 在 实际 工作 时 出现 的 问题 ，并 提 出相 应 的 解 决 思路 和 方 法 。 关键 词 ：发射机
一
文献标识码： Ａ
文章编号：１ ６ ７ ４ — ７ ７ １ ２（ ２ ０ １ ３ ） ０ ４ — ０ ０ １ ３ — ０ １
、
靠 的避 雷措施 。 它 的工作原理与 电子管 Ｐ Ｄ Ｍ 发射机 的工作原理 档 ，黑表笔接地，红表笔测试 Ｑ １ 、Ｑ ２的 Ｄ极 ，读数应 为 ４ ０ ０ 是类似 的。 但不 同的是，它在去掉电子管的基础上使用大功率 左右 ， 但这种故障一般不是单独发生 ， 它一般伴有 其他 器件损 场效应管 ， 并使用发射功率合成 的变压器 ， 这 就是它能够稳定 坏 。 工作的主要原因，同时也 是它 能够 高效工作 的重要前提。 （ 二） 一些综合故障及其解 决方法 。 有时一些 问题 出现 在 （ 二 ）对于 Ｐ Ａ盒 的概述 。在整个广播发射器的工作过程 激励放 大器上 ，在第一步检查时，并不 能检查 出 Ｐ Ａ盒 出现 的 中，Ｐ Ａ 盒起着 非常重要 的作用 ，可 以说它相当于整个 发射 器 故障 ， 它主要表现 出来 的现象是拉低激励信号 ， 在发射机开机 中的领导 ， 它主要包括了功 率放大器和调制器 。 功率放大单元 后无功率，Ｐ Ａ盒指示灯 Ｄ Ｓ ３ 一 Ｄ Ｓ ６亮红灯 ，在 ３块功放板 Ｉ Ｒ Ｆ １ 包括 了预推动功率放大器、六路分配器 、功放 模块 、六路合 成 ４ ０管子没有发现损坏的管子 ， 然后检查 出 Ｉ Ｒ Ｆ １ ４ ０功放管全都 器、 低通滤波器和监测单元 。 这个单 元的最大输 出载频功率为 正常没有损坏， 但其 中一个功放板上的激 励保护封锁 电路 中集 １ ． ４ Ｋ Ｗ ，总 电源输 出电流由 Ｍ １ 指示 ， Ｄ Ｓ ７ 指示后面板上 的一 ７ ２ Ｖ 成块 ７ ６ ６ ７ 损坏 ， 在更换 ７ ６ ６ ７ 集成块后重新上机试验故障依旧 ， 电压 。Ｄ Ｓ ｉ 、Ｄ Ｓ ２ 、Ｄ Ｓ ３分别显示功放单元 １ 、功放单元 ２ 、功 根据正常的思路在检查激励放大并没有发现 问题， 所以故障应 放单元 ３的故障指示 ，为了保障功放管 的安全可靠工作，２ ５ ０ 当还在 Ｐ Ａ盒 内，这就 告诉我们有时需要用另一种 思路来考 虑 Ｗ的功放模块往往采用 ３ ０ ０ ｗ的 晶体场效应管，而 且所有 的射 这类 问题 。 第二步检查时发现 Ｐ Ａ盒发现 ３只 ２ ２ ０ ０ ０ ｕ Ｆ电解 电 频电路板都采用聚 四氟 乙烯玻璃布双面覆铜箔板， 这就可 以充 容有一只没有容量 损坏 ，另外两只容量 降低 。功放板 内有 ５ 分显现出功放管损耗 小、 输 出功率大的优点。 万一 出现故障时 ， 只Ｉ Ｒ Ｆ １ ４ ０损坏 。重新更换以上 元件后上机试验 ，当输 出功率 也会有 Ｄ Ｓ １ 、Ｄ Ｓ ２ 、Ｄ Ｓ ３的正极连接 到一起送到整机面板上 ，显 调到 ２ ０ ０ Ｗ时第 ３个功放板烧毁 。此时就 会怀 疑新换 的 ７ ６ ６ ７ 示 出故障时的 电压， Ｄ Ｓ ４ 、 Ｄ Ｓ ５ 、 Ｄ Ｓ ６也会 帮助其调制驱动故障 ， 有 问题， 但 当发射机正常播出 ３小时候再 一次 出现故障 时发现 分别指示功放单元 １ 、功放单元 ２ 、功放 单元 ３ ，它们就相 当 输 出变压器烧 毁同时烧毁 ８个 Ｉ Ｒ Ｆ １ ４ ０管子，发现 以前 的变压 于此 时的工作助手 。 器就有打火现象 ， 这才是发射机总是 出现故障的隐蔽原因。 此 二 、Ｐ Ａ 盒 常见 的故障 以及处理方法 时如果为了保险起 见可 以再次重新检查一下 Ｐ Ａ 盒 ，在 更换输 （ 一 ）出现在效应管上的 问题 。 一种 故障是发射机在刚开 出铜片和绝缘垫片换掉 ８只烧毁的管子后上机试 验时机器 正 机过程 中， 发现 了 Ｐ Ａ盒左侧 Ｄ Ｓ ４灯不亮 ， 而Ｄ Ｓ ５ 、 Ｄ Ｓ ６ 亮 红灯 ， 常播 出，功放板温 升正常，工作 ８小时候没有再次 出现故障 ， 发射 功率 极低 ，并闻到焦糊 味，这就可 以根据现象判断为 Ｐ Ａ 才可 以最终确认发射机维修 结束 。 盒 内功放 小盒损坏 ，此 时应关机后卸下 Ｐ Ａ盒拿出对应 的功放 在整个维修过程中一定要细致 ， 最好检查每一个可能出现 小盒 ， 更换场效应管上机试验，然后故 障就可 以排除 。另一类 故障的部位 ， 这样不但可以节省维修 的时间， 还可 以避免多次 故障是发射机开机 后发射功 率降低 ，打 开发射机前 门发现 Ｐ Ａ 烧 毁功放管子 。 维修过程中通常检 查的方法是冷态检查 ， 就是 盒上 Ｄ Ｓ ４亮红灯。 根据故 障现象可 以先检测功放小盒 内调制场 使用数字万用表二极管档 ，黑笔接地，红笔对应测试 点读数 。 效应管 ，发现 调制 管损坏 ，更换后上机试验 故障即可排除 。大 三 、 结语 部分 Ｐ Ａ盒出现的故障是由于功率产效应管和调制场效应管出 Ｐ Ａ盒作为整个广播发射 机中的核心部位 ，我们需要时刻 现 问题 ， 但还有一类问题是出现在发射机 的高频通路上 。 这类 注意它可能发生的故障， 学会运用排除的方法来解决问题 ， 按 不常见的故障现象通常是在检修清洁发射机 时， 发现发射机的 照 了解情况、分析判断 、 测量验证并予 以更换等 ３个步骤 ， 来 输 出功率和输 出电流都为零 ，中放 电流 、推动 电流 、推动 电压 进行分析故障推理，这才是一个合理科学的故障解决方法。 均变小 ， 但主 电源和中 间放大电源均正常， 控制检测器上的面 参考文献： 板和 中间放大器备用均红灯报警 。 发生了这种故障后就应该结 【 １ 】 陈晓卫． 全 固态中波广播发射机 使 用与维护 『 Ｊ ｖ Ｉ １ ． 北京： 中 合推动 电流和推动 电压一 同分析 ， 在 调制功放器 的高频激励检 国广 播 电视 出版 社 ． 测孔上检测是否有高频激励 电压后 ， 故障部位就可 以缩小到高 【 ２ 】 陈涛 ， 孙伟， 张旭， 等． 变风 速条件下风 电齿轮随机 可靠性 频调谐 回路 中。 优化 ｍ． 沈阳大学学报， ２ ０ １ １ （ ５ ） ． 根据这种分析方法 ，我们可 以就大概总结出 Ｐ Ａ 盒 出现故 【 ３ 】 史萍， 倪 世 兰． 广播 电视技术概论 【 Ｍ】 ． 北京 ： 中国广播 电 障时的处理方法 了。当故障发生后功率降低，故障指示灯成对 视 出版 社 ．
２ ０ １ ３年 ２月下
Ｃ ｏ ｎ ｓ ｔ ｕ ｎ ｅ ｒ Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ ｓ 电子 科 技
浅析１ ｋ Ｗ广播发射机Ｐ Ａ 盒原理
肖辉
（ 新 疆广电局节传 中Ｉ 心８ １ １ ５台 ，新 疆阿勒泰
８ ３ ６ ５ ０ ０）
摘 要 ：近几年来 ，调 幅发射机广泛 的应 用于通信 系统和其他无线电 系统 ，尤其是 中短波的广播通信领 域 ，所 以现在的广播通 常运 用的都是调幅发射机 。Ｐ Ａ盒作为整个发射机的核心部位 ，对发射机起 着领导性的作用 ， 但 它在 广泛应用的同时也 常常会 出现一些故障。本文将在 分析全 固态中波 （ Ｐ Ｄ Ｍ） ｌ ｋ Ｗ 广播发射机 Ｐ Ａ盒原理 的基础上 ，
１ ｋ ｗ广播发射机和 Ｐ Ａ盒的简述 点亮 ， 这时可 以卸下功放小盒后使用数字 万用表二极管档 ， 黑 （ 一） 简述 ｌ ｋ ｗ 广播发射机 。 全 固态 中波 ｌ ｋ ｗ 广播发射机 表笔接地 ，红表笔分别测试 Ｐ １ 、Ｐ ２点 ，读数应在 ４ ９ ０ ￣５ ２ １ 是 一种将信号转换成其他形式发射 出去的装 置。 它 的电源部分 之间 。 如有读数不在此之 间的则对应场效应管损坏 。当有调制 可 以显 示出电压和 电流指数 ， 并具有过压、 过流保护和完善可 管损坏 时，我们可 以卸下功 放小盒后使用数字万用 表二极管
进 而 分 析 其 在 实际 工作 时 出现 的 问题 ，并 提 出相 应 的 解 决 思路 和 方 法 。 关键 词 ：发射机
一
文献标识码： Ａ
文章编号：１ ６ ７ ４ — ７ ７ １ ２（ ２ ０ １ ３ ） ０ ４ — ０ ０ １ ３ — ０ １
、
靠 的避 雷措施 。 它 的工作原理与 电子管 Ｐ Ｄ Ｍ 发射机 的工作原理 档 ，黑表笔接地，红表笔测试 Ｑ １ 、Ｑ ２的 Ｄ极 ，读数应 为 ４ ０ ０ 是类似 的。 但不 同的是，它在去掉电子管的基础上使用大功率 左右 ， 但这种故障一般不是单独发生 ， 它一般伴有 其他 器件损 场效应管 ， 并使用发射功率合成 的变压器 ， 这 就是它能够稳定 坏 。 工作的主要原因，同时也 是它 能够 高效工作 的重要前提。 （ 二） 一些综合故障及其解 决方法 。 有时一些 问题 出现 在 （ 二 ）对于 Ｐ Ａ盒 的概述 。在整个广播发射器的工作过程 激励放 大器上 ，在第一步检查时，并不 能检查 出 Ｐ Ａ盒 出现 的 中，Ｐ Ａ 盒起着 非常重要 的作用 ，可 以说它相当于整个 发射 器 故障 ， 它主要表现 出来 的现象是拉低激励信号 ， 在发射机开机 中的领导 ， 它主要包括了功 率放大器和调制器 。 功率放大单元 后无功率，Ｐ Ａ盒指示灯 Ｄ Ｓ ３ 一 Ｄ Ｓ ６亮红灯 ，在 ３块功放板 Ｉ Ｒ Ｆ １ 包括 了预推动功率放大器、六路分配器 、功放 模块 、六路合 成 ４ ０管子没有发现损坏的管子 ， 然后检查 出 Ｉ Ｒ Ｆ １ ４ ０功放管全都 器、 低通滤波器和监测单元 。 这个单 元的最大输 出载频功率为 正常没有损坏， 但其 中一个功放板上的激 励保护封锁 电路 中集 １ ． ４ Ｋ Ｗ ，总 电源输 出电流由 Ｍ １ 指示 ， Ｄ Ｓ ７ 指示后面板上 的一 ７ ２ Ｖ 成块 ７ ６ ６ ７ 损坏 ， 在更换 ７ ６ ６ ７ 集成块后重新上机试验故障依旧 ， 电压 。Ｄ Ｓ ｉ 、Ｄ Ｓ ２ 、Ｄ Ｓ ３分别显示功放单元 １ 、功放单元 ２ 、功 根据正常的思路在检查激励放大并没有发现 问题， 所以故障应 放单元 ３的故障指示 ，为了保障功放管 的安全可靠工作，２ ５ ０ 当还在 Ｐ Ａ盒 内，这就 告诉我们有时需要用另一种 思路来考 虑 Ｗ的功放模块往往采用 ３ ０ ０ ｗ的 晶体场效应管，而 且所有 的射 这类 问题 。 第二步检查时发现 Ｐ Ａ盒发现 ３只 ２ ２ ０ ０ ０ ｕ Ｆ电解 电 频电路板都采用聚 四氟 乙烯玻璃布双面覆铜箔板， 这就可 以充 容有一只没有容量 损坏 ，另外两只容量 降低 。功放板 内有 ５ 分显现出功放管损耗 小、 输 出功率大的优点。 万一 出现故障时 ， 只Ｉ Ｒ Ｆ １ ４ ０损坏 。重新更换以上 元件后上机试验 ，当输 出功率 也会有 Ｄ Ｓ １ 、Ｄ Ｓ ２ 、Ｄ Ｓ ３的正极连接 到一起送到整机面板上 ，显 调到 ２ ０ ０ Ｗ时第 ３个功放板烧毁 。此时就 会怀 疑新换 的 ７ ６ ６ ７ 示 出故障时的 电压， Ｄ Ｓ ４ 、 Ｄ Ｓ ５ 、 Ｄ Ｓ ６也会 帮助其调制驱动故障 ， 有 问题， 但 当发射机正常播出 ３小时候再 一次 出现故障 时发现 分别指示功放单元 １ 、功放单元 ２ 、功放 单元 ３ ，它们就相 当 输 出变压器烧 毁同时烧毁 ８个 Ｉ Ｒ Ｆ １ ４ ０管子，发现 以前 的变压 于此 时的工作助手 。 器就有打火现象 ， 这才是发射机总是 出现故障的隐蔽原因。 此 二 、Ｐ Ａ 盒 常见 的故障 以及处理方法 时如果为了保险起 见可 以再次重新检查一下 Ｐ Ａ 盒 ，在 更换输 （ 一 ）出现在效应管上的 问题 。 一种 故障是发射机在刚开 出铜片和绝缘垫片换掉 ８只烧毁的管子后上机试 验时机器 正 机过程 中， 发现 了 Ｐ Ａ盒左侧 Ｄ Ｓ ４灯不亮 ， 而Ｄ Ｓ ５ 、 Ｄ Ｓ ６ 亮 红灯 ， 常播 出，功放板温 升正常，工作 ８小时候没有再次 出现故障 ， 发射 功率 极低 ，并闻到焦糊 味，这就可 以根据现象判断为 Ｐ Ａ 才可 以最终确认发射机维修 结束 。 盒 内功放 小盒损坏 ，此 时应关机后卸下 Ｐ Ａ盒拿出对应 的功放 在整个维修过程中一定要细致 ， 最好检查每一个可能出现 小盒 ， 更换场效应管上机试验，然后故 障就可 以排除 。另一类 故障的部位 ， 这样不但可以节省维修 的时间， 还可 以避免多次 故障是发射机开机 后发射功 率降低 ，打 开发射机前 门发现 Ｐ Ａ 烧 毁功放管子 。 维修过程中通常检 查的方法是冷态检查 ， 就是 盒上 Ｄ Ｓ ４亮红灯。 根据故 障现象可 以先检测功放小盒 内调制场 使用数字万用表二极管档 ，黑笔接地，红笔对应测试 点读数 。 效应管 ，发现 调制 管损坏 ，更换后上机试验 故障即可排除 。大 三 、 结语 部分 Ｐ Ａ盒出现的故障是由于功率产效应管和调制场效应管出 Ｐ Ａ盒作为整个广播发射 机中的核心部位 ，我们需要时刻 现 问题 ， 但还有一类问题是出现在发射机 的高频通路上 。 这类 注意它可能发生的故障， 学会运用排除的方法来解决问题 ， 按 不常见的故障现象通常是在检修清洁发射机 时， 发现发射机的 照 了解情况、分析判断 、 测量验证并予 以更换等 ３个步骤 ， 来 输 出功率和输 出电流都为零 ，中放 电流 、推动 电流 、推动 电压 进行分析故障推理，这才是一个合理科学的故障解决方法。 均变小 ， 但主 电源和中 间放大电源均正常， 控制检测器上的面 参考文献： 板和 中间放大器备用均红灯报警 。 发生了这种故障后就应该结 【 １ 】 陈晓卫． 全 固态中波广播发射机 使 用与维护 『 Ｊ ｖ Ｉ １ ． 北京： 中 合推动 电流和推动 电压一 同分析 ， 在 调制功放器 的高频激励检 国广 播 电视 出版 社 ． 测孔上检测是否有高频激励 电压后 ， 故障部位就可 以缩小到高 【 ２ 】 陈涛 ， 孙伟， 张旭， 等． 变风 速条件下风 电齿轮随机 可靠性 频调谐 回路 中。 优化 ｍ． 沈阳大学学报， ２ ０ １ １ （ ５ ） ． 根据这种分析方法 ，我们可 以就大概总结出 Ｐ Ａ 盒 出现故 【 ３ 】 史萍， 倪 世 兰． 广播 电视技术概论 【 Ｍ】 ． 北京 ： 中国广播 电 障时的处理方法 了。当故障发生后功率降低，故障指示灯成对 视 出版 社 ．
1KWPDM中波广播发射机的主要构成及其工作原理
1KW PDM中波广播发射机的主要构成及其工作原理摘要：作为一种重要的媒体形式，中波广播在信息传播上仍然具有重要的使用价值和存在意义。
因其良好的性能和成本优势，全固态PDM 1KW中波广播发射机的应用范围不断扩大。
本文以SG762厂AM102S2-Ⅲ型PDM 1kW全固态中波广播发射机为例，介绍整机主要部分的工作原理和内部运行机制，以供参考。
本文以SG762厂AM102S2-Ⅲ型PDM 1kW全固态中波广播发射机为例，介绍整机主要部分的工作原理和内部运行机制，以供参考。
（一）高频部分高频部分主要由高频激励器、前级放大器以及功率放大器等组成。
1.1高频激励器：高频激励器采用主备用数字频率合成器和外激自动切换的工作方式，一般使用内置的数字频率合成器工作，激励器输出发射机载频方波。
1.2前级放大器：激励器输出的载频方波信号，经缓冲放大（旧机为CD4050，本机为DS0026）、D类半桥推动放大、D类全桥放大至前级槽路，输出正弦推动电压至2路高频功率放大器。
D类半桥放大电路原理是：当输入方波为正时，场效应管V6饱和导通，V7截止，半桥功放输出近似为供电电压，当输入方波为负时，V7饱和导通，V6截止，半桥功放输出近似为0。
D类全桥放大电路原理是：在射频信号的正半周，场效应管V14、V17饱和导通，V15、V16截止，在负半周，V15、V16饱和导通而V14、V17截止。
每组推挽放大器产生一个方波输出，相位差为180度，通过初级线圈后，方波峰-峰值幅度是供电电压的两倍，供电电压为-115V。
1.3功率放大器功率放大器为两路D类全桥放大组成，放大器件为IRFP350场效应管，电源由调制器输出的直流加音频信号供给以实现幅度调制，输出经功率合成母板、输出槽路进入天线。
其原理不再赘述。
（二）低频部分低频部分主要由脉宽调制器和调制驱动两部分构成。
2.1脉宽调制器主要包括：平衡/不平衡变换、增益控制音频放大器、三角波发生器、脉宽调制、脉宽超宽检测等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析1kW广播发射机PA盒原理
摘要：近几年来，调幅发射机广泛的应用于通信系统和其他无线电系统，尤其是中短波的广播通信领域，所以现在的广播通常运用的都是调幅发射机。
pa盒作为整个发射机的核心部位，对发射机起着领导性的作用，但它在广泛应用的同时也常常会出现一些故障。
本文将在分析全固态中波（pdm）1kw广播发射机pa盒原理的基础上，进而分析其在实际工作时出现的问题，并提出相应的解决思路和方法。
关键词：发射机；pa盒；原理；故障
中图分类号：tn93 文献标识码：a 文章编号：1674-7712 （2013）04-0013-01
一、1kw广播发射机和pa盒的简述
（一）简述1kw广播发射机。
全固态中波1kw广播发射机是一种将信号转换成其他形式发射出去的装置。
它的电源部分可以显示出电压和电流指数，并具有过压、过流保护和完善可靠的避雷措施。
它的工作原理与电子管pdm发射机的工作原理是类似的。
但不同的是，它在去掉电子管的基础上使用大功率场效应管，并使用发射功率合成的变压器，这就是它能够稳定工作的主要原因，同时也是它能够高效工作的重要前提。
（二）对于pa盒的概述。
在整个广播发射器的工作过程中，pa 盒起着非常重要的作用，可以说它相当于整个发射器中的领导，它主要包括了功率放大器和调制器。
功率放大单元包括了预推动功率
放大器、六路分配器、功放模块、六路合成器、低通滤波器和监测单元。
这个单元的最大输出载频功率为1.4kw，总电源输出电流由m1指示，ds7指示后面板上的-72v电压。
ds1、ds2、ds3分别显示功放单元1、功放单元2、功放单元3的故障指示，为了保障功放管的安全可靠工作，250w的功放模块往往采用300w的晶体场效应管，而且所有的射频电路板都采用聚四氟乙烯玻璃布双面覆铜箔板，这就可以充分显现出功放管损耗小、输出功率大的优点。
万一出现故障时，也会有ds1、ds2、ds3的正极连接到一起送到整机面板上，显示出故障时的电压，ds4、ds5、ds6也会帮助其调制驱动故障，分别指示功放单元1、功放单元2、功放单元3，它们就相当于此时的工作助手。
二、pa盒常见的故障以及处理方法
（一）出现在效应管上的问题。
一种故障是发射机在刚开机过程中，发现了pa盒左侧ds4灯不亮，而ds5、ds6亮红灯，发射功率极低，并闻到焦糊味，这就可以根据现象判断为pa盒内功放小盒损坏，此时应关机后卸下pa盒拿出对应的功放小盒，更换场效应管上机试验，然后故障就可以排除。
另一类故障是发射机开机后发射功率降低，打开发射机前门发现pa盒上ds4亮红灯。
根据故障现象可以先检测功放小盒内调制场效应管，发现调制管损坏，更换后上机试验故障即可排除。
大部分pa盒出现的故障是由于功率产效应管和调制场效应管出现问题，但还有一类问题是出现在发射机的高频通路上。
这类不常见的故障现象通常是在检修清洁发射机
时，发现发射机的输出功率和输出电流都为零，中放电流、推动电流、推动电压均变小，但主电源和中间放大电源均正常，控制检测器上的面板和中间放大器备用均红灯报警。
发生了这种故障后就应该结合推动电流和推动电压一同分析，在调制功放器的高频激励检测孔上检测是否有高频激励电压后，故障部位就可以缩小到高频调谐回路中。
根据这种分析方法，我们可以就大概总结出pa盒出现故障时的处理方法了。
当故障发生后功率降低，故障指示灯成对点亮，这时可以卸下功放小盒后使用数字万用表二极管档，黑表笔接地，红表笔分别测试p1、p2点，读数应在490～521之间。
如有读数不在此之间的则对应场效应管损坏。
当有调制管损坏时，我们可以卸下功放小盒后使用数字万用表二极管档，黑表笔接地，红表笔测试q1、q2的d极，读数应为400左右，但这种故障一般不是单独发生，它一般伴有其他器件损坏。
（二）一些综合故障及其解决方法。
有时一些问题出现在激励放大器上，在第一步检查时，并不能检查出pa盒出现的故障，它主要表现出来的现象是拉低激励信号，在发射机开机后无功率，pa盒指示灯ds3-ds6亮红灯，在3块功放板irf140管子没有发现损坏的管子，然后检查出irf140功放管全都正常没有损坏，但其中一个功放板上的激励保护封锁电路中集成块7667损坏，在更换7667集成块后重新上机试验故障依旧，根据正常的思路在检查激励放大并没有发现问题，所以故障应当还在pa盒内，这就告诉我们有时
需要用另一种思路来考虑这类问题。
第二步检查时发现pa盒发现3只22000μf电解电容有一只没有容量损坏，另外两只容量降低。
功放板内有5只irf140损坏。
重新更换以上元件后上机试验，当输出功率调到200w时第3个功放板烧毁。
此时就会怀疑新换的7667有问题，但当发射机正常播出3小时候再一次出现故障时发现输出变压器烧毁同时烧毁8个irf140管子，发现以前的变压器就有打火现象，这才是发射机总是出现故障的隐蔽原因。
此时如果为了保险起见可以再次重新检查一下pa盒，在更换输出铜片和绝缘垫片换掉8只烧毁的管子后上机试验时机器正常播出，功放板温升正常，工作8小时候没有再次出现故障，才可以最终确认发射机维修结束。
在整个维修过程中一定要细致，最好检查每一个可能出现故障的部位，这样不但可以节省维修的时间，还可以避免多次烧毁功放管子。
维修过程中通常检查的方法是冷态检查，就是使用数字万用表二极管档，黑笔接地，红笔对应测试点读数。
三、结语
pa盒作为整个广播发射机中的核心部位，我们需要时刻注意它可能发生的故障，学会运用排除的方法来解决问题，按照了解情况、分析判断、测量验证并予以更换等3个步骤，来进行分析故障推理，这才是一个合理科学的故障解决方法。
