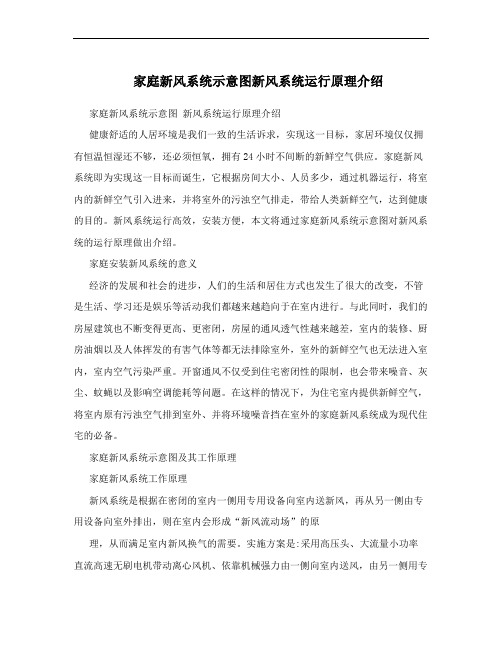

家庭新风系统示意图新风系统运行原理介绍家庭新风系统示意图新风系统运行原理介绍健康舒适的人居环境是我们一致的生活诉求，实现这一目标，家居环境仅仅拥有恒温恒湿还不够，还必须恒氧，拥有24小时不间断的新鲜空气供应。

家庭新风系统即为实现这一目标而诞生，它根据房间大小、人员多少，通过机器运行，将室内的新鲜空气引入进来，并将室外的污浊空气排走，带给人类新鲜空气，达到健康的目的。

新风系统运行高效，安装方便，本文将通过家庭新风系统示意图对新风系统的运行原理做出介绍。

家庭安装新风系统的意义经济的发展和社会的进步，人们的生活和居住方式也发生了很大的改变，不管是生活、学习还是娱乐等活动我们都越来越趋向于在室内进行。

与此同时，我们的房屋建筑也不断变得更高、更密闭，房屋的通风透气性越来越差，室内的装修、厨房油烟以及人体挥发的有害气体等都无法排除室外，室外的新鲜空气也无法进入室内，室内空气污染严重。

开窗通风不仅受到住宅密闭性的限制，也会带来噪音、灰尘、蚊蝇以及影响空调能耗等问题。

在这样的情况下，为住宅室内提供新鲜空气，将室内原有污浊空气排到室外、并将环境噪音挡在室外的家庭新风系统成为现代住宅的必备。

家庭新风系统示意图及其工作原理家庭新风系统工作原理新风系统是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，则在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。

实施方案是:采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。

在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热(冬天)保证进入室内的空气是洁净的，以此达到室内空气净化环境的目的。

家庭新风系统示意图家庭新风系统各部件工作机制:室内主机:主机运转时，室外新鲜空气从窗进器引入，在主机形成的压力场作用下，至室内活动区域，满足人员活动的需要，之后，污浊空气通过排风口、排风道至室外。

新风系统，周所周知是新型室内通风排气设备，不仅能有组织地进风、排风，让空气通畅流通，且通过通风换气，还能将室内有害化学气味、污染物、湿气、异味、病毒、细菌等全面彻底地排向室外，进而随时保持室内循环新鲜空气，让人们在室内呼吸到新鲜、干净、高品质的空气。

那么你知道该系统是如何工作的吗，下边我们一起来了解一下吧。

新风系统为开放性的循环系统，由风机、进风口、排气口和各种管道和接头组成。

风机通过管道与一系列的排风口连通，启动风机，让室内形成负压，室内受污染的空气经过排风口及风机排向室外，室外新鲜空气经进风口进入室内。

然后室外新鲜空气与室内污浊的空气经过高性能空气质量交换器（热转换器），污浊空气部分能量（排风系统中的部分能量有效回收后储存在储能装置中）传递给进入的新鲜空气，最终新鲜空气通过预热（预冷）、湿度交换后送入室内。

、系统种类1、单向流新风系统单向流系统是基于机械式通风系统三大原则的中央机械式排风与自然进风结合而形成的多元化通风系统，由风机、进风口、排风口及各种管道和接头组成的。

安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内混浊的空气经安装在室内的吸风口通过风机排出室外，在室内形成几个有效的负压区，室内空气持续不断的向负压区流动并排出室外，室外新鲜空气由安装在窗框上方（窗框与墙体之间）的进风口不断的向室内补充，从而一直呼吸到高品质的新鲜空气。

该新风系统的送风系统，但无须送风管道的连接，而排风管道一般安装于过道、卫生间等通常有吊顶的地方，基本上不额外占用空间。

2、双向流新风系统双向流新风系统是基于机械式通风系统三大原则的中央机械式送、排风系统，并且是对单向流新风系统有效的补充。

在双向流系统的设计中排风主机与室内排风口的位置与单向流分布基本一致，不同的是双向流系统中的新风是由新风主机送入。

新风主机通过管道与室内的空气分布器相连接，新风主机不断的把室外新风通过管道送入室内，以满足人们日常生活所需新鲜、有质量的空气。

一、采用新风系统的好处
1）不用开窗也能享受大自然的新鲜空气；
2）采用最优的室内通风原理——负压送风方式，避免“空调病”；
3）室内空气不断流动，带走水汽，避免室内家具、衣物发霉；
4）清除室内装饰后长期缓释的有害气体，利于人体健康；
5）调节室内湿度，节省取暖费用；
6）有效排除室内各种细菌、病毒、灰尘；
7）代替排气道设计，降低开发商的建筑成本。

二、新风系统的组成及原理
新风系统由主机、风道、排风口、窗进器及其它附件组成。

主机运转时，污浊空气通过排风口、排风道至室外，室外新鲜空气从窗进器引入，在主机形成的压力场作用下，至室内活动区域，满足人员活动的需要；气流组织方式科学合理，持续低风量设计，运行时低噪音低能耗，并保证最佳的空气品质。

双向流热回收新风系统由热回收主机、送风管道、排风管道、送风口、排风口及其它附件组成。

主机运转时，新鲜空气从室外引入，通过送风风道送至各房间；污浊空气通过排风风道从排风主机排出室外。

排风经过主机时与新风进行热回收交换，回收大部分能量通过新风送回室内。

劳力特新风系统。

新风系统的工作原理
新风系统的工作原理是通过室内外换气的方式，将新鲜的空气引入室内并排出室内污浊的空气，从而改善室内空气质量和环境舒适度。

具体而言，新风系统由以下几个部分组成：空气处理装置、风管系统、调节控制系统和送风口。

首先是空气处理装置，通常包括过滤器、换热器和除湿器。

过滤器可以过滤掉空气中的灰尘、花粉、细菌等微小颗粒物，提供清洁的空气。

换热器利用过去的室内空气和即将进入的新鲜空气之间的热交换，将室内热量传递给新鲜空气，提高能源利用效率。

除湿器可以去除空气中的湿度，以维持室内的舒适和健康。

接下来是风管系统，用于将新鲜空气引入室内并排出污浊空气。

通常包括进风口、排风口、风管和风机。

进风口通常位于房屋外墙或室外场地，将新鲜空气引入风管系统。

排风口位于室内污染源附近，将污浊空气排出室外。

风管系统将新鲜空气从进风口送入室内，并将污染空气从室内排出室外。

风机则提供驱动力，促使空气循环运动。

最后是调节控制系统，负责监测和控制新风系统的运行。

传感器可以检测室内空气质量指标，如温度、湿度、二氧化碳浓度等，并根据设定的参数调整新风系统的运行状态。

控制面板通常位于室内，用户可以根据自身需求调节新风系统的运行模式和参数。

通过以上几个部分的共同作用，新风系统能够实现室内外空气的交换与净化，保持室内空气的清洁和新鲜，提高室内空气质量，促进居住者的健康和生活质量。

新风系统工作原理新风系统的风机通过管道与排风口连通，启动风机，室内空气排向室外，室外新鲜空气进入室内。

室内形成一个新风的流动层，达到换气效果。

新风系统的原理具体如下：新风系统是开放性的循环系统，由风机、进风口、排气口和各种管道和接头组成。

风机通过管道与一系列的排风口连通，启动风机让室内形成负压，室内受污染的空气经过排风口及风机排向室外，室外新鲜空气经进风口进入室内。

随时保持室内循环新鲜空气，让人们在室内呼吸道新鲜、干净、高品质的空气。

通俗地说，新风系统是在密闭空间的一角安装一个专用的设备，这个设备往室内送新风，同时另一侧也是使用专门的设备，将室内的空气排到室外。

通过这种方式室内就会形成一个新风的流动层，达到换气的效果。

目前有很多的家庭都会安装新风系统，那么新风系统主要的工作原理是什么呢？一、新风系统的工作原理1、主要就是在密闭空间的一角安装一个专用的设备，这个设备会往室内送新风。

同时另外一侧也是使用专门的设备将室内的空气排到室外，通过这种方式室内就会形成一个新风的流动层，达到换气的效果。

二、新风系统的主要优势1、如果家里没有窗户，那么就可以通过不开窗的方式，也可以呼吸到大自然的空气，能够有效的做到通风换气。

2、只要家里能够很好的通风换气，就可以避免室内的家具或者是衣物出现发霉潮湿的情况，并且也能够更好的将室内的一些有害气体排出室外，有利于人的身体健康。

3、在室内湿度比较高的情况下，也可以打开新风系统，将室内的湿气排出室外，这样能够节约取暖的费用。

4、不仅仅能够将室内的空气排出室外，同时还能够有效的排出室内的一些细菌或者是病菌，能够让室内的空气更加的干净，同时这种系统还能够做到超静音的功效，使用起来是非常方便的，不会影响人的正常休息。

三、新风系统的主要功能1、可以起到换气的功能，能够让人呼吸到新鲜的空气，并且将室内受污染的空气排出去，可以保持室内24小时的空气是清新的。

2、能够起到除尘除臭的效果，如果家里面存在异味，可以打开新风系统将一位更好的排出去，也可以将空气当中漂浮的一些灰尘以及细菌排出室外。

新风系统家用换气机的工作原理一、引言新风系统家用换气机是现代家居环保的重要设备之一，它能够有效地改善室内空气质量，为人们提供更加健康舒适的生活环境。

本文将详细介绍新风系统家用换气机的工作原理。

二、新风系统家用换气机的基本组成部分1. 风机：将室外新鲜空气吸入房间并排出室内污浊空气；2. 过滤器：过滤掉空气中的颗粒物和有害物质；3. 热交换器：通过热交换器将排出去的热量传递给进来的新鲜空气，从而节约能源；4. 控制器：控制整个系统的运行和调节温度、湿度等参数。

三、工作原理1. 新风进口：新风系统通过管道将室外新鲜空气引入房间内。

2. 过滤净化：在进入房间之前，空气通过过滤器进行净化处理，去除其中的颗粒物和有害物质。

3. 空调调节：经过过滤净化后，新鲜空气经过热交换器与室内空气进行热量交换，从而达到节能的目的，同时也可以通过控制器调节温度、湿度等参数，使得室内环境更加舒适。

4. 室内排风：同时，系统也会将室内污浊空气排出房间外，保证室内空气的新鲜程度和健康程度。

四、热交换器的工作原理1. 热交换器是新风系统家用换气机中非常重要的组成部分。

其主要作用是将排出去的热量传递给进来的新鲜空气，从而节约能源。

2. 热交换器通常由两个金属板组成。

其中一个金属板上有许多小孔，另一个金属板上则没有。

当进入房间的新鲜空气通过小孔时，会与另一个金属板上排出去的热气流进行热量交换。

这样就可以将排出去的热量传递给进来的新鲜空气。

3. 由于新风系统家用换气机中使用了独特的材料和结构设计，在实现高效率传热的同时还能够避免二次污染和细菌滋生，从而保证了室内空气的健康和安全。

五、总结新风系统家用换气机是一种非常重要的家居环保设备，它能够有效地改善室内空气质量，为人们提供更加健康舒适的生活环境。

其工作原理主要包括新风进口、过滤净化、空调调节和室内排风等步骤。

热交换器是其中非常重要的组成部分，通过对排出去的热量进行传递，实现了节能和环保的目标。

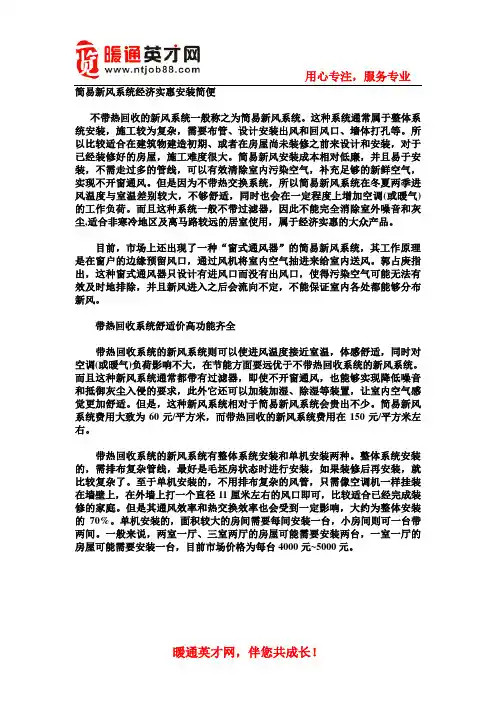

用心专注，服务专业暖通英才网，伴您共成长！ 简易新风系统经济实惠安装简便不带热回收的新风系统一般称之为简易新风系统。

这种系统通常属于整体系统安装，施工较为复杂，需要布管、设计安装出风和回风口、墙体打孔等。

所以比较适合在建筑物建造初期、或者在房屋尚未装修之前来设计和安装，对于已经装修好的房屋，施工难度很大。

简易新风安装成本相对低廉，并且易于安装，不需走过多的管线，可以有效清除室内污染空气，补充足够的新鲜空气，实现不开窗通风。

但是因为不带热交换系统，所以简易新风系统在冬夏两季进风温度与室温差别较大，不够舒适，同时也会在一定程度上增加空调(或暖气)的工作负荷。

而且这种系统一般不带过滤器，因此不能完全消除室外噪音和灰尘,适合非寒冷地区及离马路较远的居室使用，属于经济实惠的大众产品。

目前，市场上还出现了一种“窗式通风器”的简易新风系统，其工作原理是在窗户的边缘预留风口，通过风机将室内空气抽进来给室内送风。

郭占庚指出，这种窗式通风器只设计有进风口而没有出风口，使得污染空气可能无法有效及时地排除，并且新风进入之后会流向不定，不能保证室内各处都能够分布新风。

带热回收系统舒适价高功能齐全带热回收系统的新风系统则可以使进风温度接近室温，体感舒适，同时对空调(或暖气)负荷影响不大，在节能方面要远优于不带热回收系统的新风系统。

而且这种新风系统通常都带有过滤器，即使不开窗通风，也能够实现降低噪音和抵御灰尘入侵的要求，此外它还可以加装加湿、除湿等装置，让室内空气感觉更加舒适。

但是，这种新风系统相对于简易新风系统会贵出不少。

简易新风系统费用大致为60元/平方米，而带热回收的新风系统费用在150元/平方米左右。

带热回收系统的新风系统有整体系统安装和单机安装两种。

整体系统安装的，需排布复杂管线，最好是毛坯房状态时进行安装，如果装修后再安装，就比较复杂了。

至于单机安装的，不用排布复杂的风管，只需像空调机一样挂装在墙壁上，在外墙上打一个直径11厘米左右的风口即可，比较适合已经完成装修的家庭。

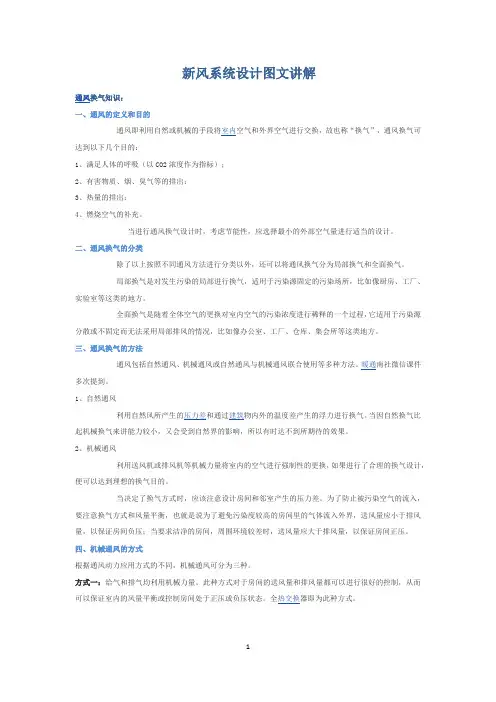

新风系统设计图文讲解通风换气知识：一、通风的定义和目的通风即利用自然或机械的手段将室内空气和外界空气进行交换，故也称“换气”，通风换气可达到以下几个目的：1、满足人体的呼吸（以CO2浓度作为指标）；2、有害物质、烟、臭气等的排出；3、热量的排出；4、燃烧空气的补充。

当进行通风换气设计时，考虑节能性，应选择最小的外部空气量进行适当的设计。

二、通风换气的分类除了以上按照不同通风方法进行分类以外，还可以将通风换气分为局部换气和全面换气。

局部换气是对发生污染的局部进行换气，适用于污染源固定的污染场所，比如像厨房、工厂、实验室等这类的地方。

全面换气是随着全体空气的更换对室内空气的污染浓度进行稀释的一个过程，它适用于污染源分散或不固定而无法采用局部排风的情况，比如像办公室、工厂、仓库、集会所等这类地方。

三、通风换气的方法通风包括自然通风、机械通风或自然通风与机械通风联合使用等多种方法。

暖通南社微信课件多次提到。

1、自然通风利用自然风所产生的压力差和通过建筑物内外的温度差产生的浮力进行换气。

当因自然换气比起机械换气来讲能力较小，又会受到自然界的影响，所以有时达不到所期待的效果。

2、机械通风利用送风机或排风机等机械力量将室内的空气进行强制性的更换，如果进行了合理的换气设计，便可以达到理想的换气目的。

当决定了换气方式时，应该注意设计房间和邻室产生的压力差。

为了防止被污染空气的流入，要注意换气方式和风量平衡，也就是说为了避免污染度较高的房间里的气体流入外界，送风量应小于排风量，以保证房间负压；当要求洁净的房间，周围环境较差时，送风量应大于排风量，以保证房间正压。

四、机械通风的方式根据通风动力应用方式的不同，机械通风可分为三种。

方式一：给气和排气均利用机械力量。

此种方式对于房间的送风量和排风量都可以进行很好的控制，从而可以保证室内的风量平衡或控制房间处于正压或负压状态。

全热交换器即为此种方式。

方式二：利用机械力量，自然排风。

新风系统工作原理
新风系统是一种能够有效改善室内空气质量的设备，其工作原理主要包括空气净化和空气循环两个方面。

在新风系统中，空气净化模块负责去除室内空气中的有害物质，而空气循环模块则通过循环新鲜空气，使室内空气保持清新。

下面将详细介绍新风系统的工作原理。

首先，空气净化是新风系统的重要功能之一。

室内空气中存在着各种有害物质，如甲醛、苯、氨气等，这些物质对人体健康造成威胁。

新风系统通过空气净化模块，将室内空气中的有害物质进行过滤和清洁，有效改善室内空气质量，保障人体健康。

其次，空气循环是新风系统的另一个重要功能。

通过空气循环模块，新风系统能够将室外新鲜空气引入室内，同时将室内污浊空气排出，保持室内空气的流动和更新。

这样一来，室内空气不易变质，保持清新舒适。

在新风系统中，空气净化和空气循环是相辅相成的。

空气净化模块能够去除室内空气中的有害物质，而空气循环模块则能够保持室内空气的流动和更新。

两者共同作用，使新风系统成为了改善室
内空气质量的有效工具。

除了空气净化和空气循环，新风系统还具有智能控制功能。

通
过传感器和控制器，新风系统能够实时监测室内空气质量，并根据
实际情况调整工作模式，保证室内空气始终保持清新。

这种智能控
制功能，使新风系统的工作更加高效和智能化。

总的来说，新风系统通过空气净化和空气循环两个方面的工作
原理，能够有效改善室内空气质量，保障人体健康。

同时，新风系
统还具有智能控制功能，使其工作更加智能高效。

因此，新风系统
在现代建筑中得到了广泛的应用，成为了改善室内环境的重要设备。

新风系统原理新风系统是一种可以改善室内空气质量并提供舒适室内环境的系统。

它既可以节省能源，又可以维护室内环境的安全和健康，因此被广泛应用于家居、商业建筑以及工厂企业等。

在深入了解新风系统的基本原理前，我们先简要介绍新风系统的组成及工作原理，以及它是如何影响室内空气质量的。

新风系统通常由新风机组、净化装置和控制系统组成。

新风机组由带风机的外机和室内机组成，负责从室外进行空气换气。

新风机组在换气过程中，会过滤室外劣质空气中的污染物，从而达到净化的目的。

室内机可以控制空气的流速，有效地控制来自室外的新鲜空气的进入速度，保证室内空气的质量。

净化装置是新风系统的重要组成部分，一般包括吸收器、净化器和滤网等。

其中，空气净化器可以有效地除去室内空气中的挥发性有机化合物、大小颗粒物、微生物等有害物质，保持室内空气洁净。

而滤网是新风系统中常用的空气过滤器，通过一层滤网可以有效地过滤悬浮在空气中的大颗粒物和细微的颗粒物。

控制系统是新风系统的重要组成部分，它决定新风系统的工作状态。

根据室内外环境及室内空气质量的要求，新风系统的控制系统可以按需调节新风机组的工作状态，包括开启或关闭新风机、调节换气量以及调节室内温度等。

新风系统的另一个重要作用是空气循环：新风机组可以把空气从室外吸入，达到换气的目的，从而把室内空气污染物排出室外，同时保证室内空气中的温度、氧气含量及湿度等恒定，从而保持室内空气的新鲜、健康。

此外，新风系统还可以根据室内空气污染物的浓度，自动调节换气量，从而保持室内空气质量达到最佳状态。

它可以实时检测室内外空气质量，决定是否需要换气，从而有效地降低室内空气污染物的浓度。

这一特性可以最大限度地减少能源的损耗，节省经济开支。

总之，新风系统不仅能有效地降低室内空气污染物的浓度，而且还能节省能源，维护室内环境的安全和健康，因此被广泛应用于家居、商业建筑以及工厂企业等。

要想让新风系统发挥最大的作用，我们需要根据自己的需求，选择合适的新风系统，以便在节约能源和维护室内空气质量的前提下，得到最佳的室内空气质量。
