土木工程施工-模板工程PPT

  • 格式：pptx
  • 大小：20.03 MB
  • 文档页数：141

下载文档原格式

  / 141

合集下载

《土木工程施工》PPT课件

《土木工程施工》PPT课件

土木工程施工的发展趋势
01
02
03
04
工业化趋势
随着预制装配式建筑的发展， 土木工程施工将越来越趋向于
工业化生产。
信息化趋势
信息技术在土木工程施工中的 应用将越来越广泛，如BIM技
术的应用等。
智能化趋势
智能化施工机械和自动化设备 将逐渐替代人工操作，提高施
工效率和质量。
绿色化趋势
环保理念在土木工程施工中将 得到更加重视，绿色施工技术
合理设计基础形式，加强基础整体性和刚度， 控制施工过程中的沉降。
地下水位过高
基坑边坡失稳
采取降水措施，如井点降水、明沟排水等， 降低地下水位。
采取土钉墙、护坡桩等支护措施，加强边坡 稳定性。
主体结构施工常见问题及解决方案
模板支撑体系失稳
选用合适的模板支撑体系，加强支撑体系的 整体稳定性和承载能力。
绿色施工技术
介绍绿色施工技术的原则和方法，包括节能、节水、节地、节材和环 境保护等方面的措施和实践案例。
智能化施工技术
探讨智能化施工技术在土木工程中的应用前景和发展趋势，包括智能 化施工机械、自动化监测系统和信息化管理平台等方面的应用。
04
土木工程施工现场管理与安 全
施工现场的布置与管理
合理规划施工区域
地面起砂、空鼓
选用合适的地面材料，加强基层清理和湿润，控制施工温度和湿度。
吊顶不平整、变形
加强吊顶龙骨安装精度和连接牢固性，控制吊顶材料质量和施工工艺。
细部收口不美观
加强细部收口设计和施工精度，采用装饰线条、压条等装饰材料进行美化处理。
06
土木工程施工案例分析
高层建筑施工案例分析
施工方案与技术难点

土木工程项目PPT模板(精品)

土木工程项目PPT模板(精品)
COMPETITIVELorem ipsum dolor sit amet, consectetur adipiscing elit. Nam viverra euismod odio, gravida pellentesque urna varius vitae. Management Team
01
请在此处输入您的标题
02
请在此处输入您的标题
02
请在此处输入您的标题
点击此处添加标题
zero极简主义设计，极致简约风潮流所向，通用设计，完美兼容，打造最实用，最具个性的演示方案，让你的演示卓越非凡。zero极简主义设计，极致简约风潮流所向，通用设计，完美兼容，打造最实用，最具个性的演示方案，让你的演示卓越非凡。zero极简主义设计，极致简约风潮流所向，通用设计，完美兼容，打造最实用，最具个性的演示方案，让你的演示卓越非凡。
汇报人：办公 时间：XX年XX月
1
2
3
CONTENTS
目 录
4
年度工作概述
CLICK TO ADD UP YOUR TITLE HERE
01
单击此处编辑您要的内容，建议您在展示时采用微软雅黑字体，本模版所有图形线条及其相应素材均可自由编辑、改色、替换。
输入标题
输入标题
输入标题
输入标题
输入标题
zero极简主义设计，极致简约风潮流所向，通用设计，完美兼容，打造最实用，最具个性的演示方案，让你的演示卓越非凡。
02
请在此处输入您的标题
点击添加标题
zero极简主义设计，极致简约风潮流所向，通用设计，完美兼容，打造最实用，最具个性的演示方案，让你的演示卓越非凡。zero极简主义设计，极致简约风潮流所向，通用设计，完美兼容，打造最实用，最具个性的演示方案，让你的演示卓越非凡。zero极简主义设计，极致简约风潮流所向，通用设计，完美兼容，打造最实用，最具个性的演示方案，让你的演示卓越非凡。

土木工程施工ppt课件

土木工程施工ppt课件

土木工程施工的历史与发展
01
古代土木工程
古代土木工程以人力和简单机械为主要施工手段，代表性工程有长城、
都江堰等。
02
近代土木工程
近代土木工程开始采用先进的施工技术和机械设备，如蒸汽机、电动机
等，提高了施工效率和质量。
03
现代土木工程
现代土木工程在施工技术、材料、设备等方面取得了巨大进步，如大跨
度桥梁、高层建筑、智能建筑等。同时，随着计算机技术的发展，数字
土木工程施工的重要性
社会经济发展的基础
土木工程施工是基础设施建设的重要 组成部分，对于社会经济的发展具有 基础性、先导性和全局性的作用。
提高人民生活水平
促进相关产业发展
土木工程施工涉及多个产业领域，如 建筑材料、施工机械、工程技术等， 能够带动相关产业的发展。
土木工程施工能够改善人们的居住和 工作环境，提高生活质量。
安全检查与隐患排查 对施工过程中的各项安全措施进行检查和隐患排查，确保பைடு நூலகம்施工现场安全无事故。
安全事故处理 对发生的安全事故进行及时、妥善处理，分析原因并采取 措施防止类似事故再次发生。同时，加强安全教育和培训， 提高施工人员的安全意识和技能水平。
05
土木工程施工案例分析
Chapter
案例一：高层建筑施工技术分析
土木工程施工ppt课件
目录
• 土木工程施工概述 • 土木工程施工准备 • 土木工程施工技术 • 土木工程施工管理 • 土木工程施工案例分析 • 土木工程施工新技术与新趋势
01
土木工程施工概述
Chapter
土木工程施工的定义与特点
土木工程施工涉及多种类型的工 程设施，如房屋、道路、桥梁、 隧道、水利等。

全套精品土木工程施工PPT课件

全套精品土木工程施工PPT课件
吊装安全
制定详细的吊装方案和安全措施，选择合适的吊装机具和索具，确保 吊装过程中不发生人员伤亡或设备损坏事故。
钢结构安装精度调整和验收标准
01
安装精度调整
在安装过程中，采用测量仪器对钢构件进行定位和校正，确保安装精度
符合设计要求和国家标准。
02 03
验收标准
根据钢结构工程施工质量验收规范和相关标准，对安装完成的钢结构进 行全面检查，包括构件尺寸、焊缝质量、表面质量、安装精度等方面， 确保工程质量符合要求。
基础类型选择与施工方法
独立基础
适用于柱荷载较小、地质条件较好的 情况。
条形基础
适用于墙荷载较大或地质条件较差的 情况。
基础类型选择与施工方法
• 筏形基础：适用于荷载较大、地基承载力较弱或需要减小 不均匀沉降的情况。
基础类型选择与施工方法
开挖基槽
根据基础类型和设计要求，开挖相应深度和宽度的基槽。
根据墙面情况选择合适的腻子进行刮涂，填补细小缝隙 ，提高墙面平整度。
墙面、地面、顶棚装修工艺流程
3. 打磨
腻子干燥后，用砂纸打磨墙面，使其更加光滑。
4. 刷涂料或贴壁纸
根据设计要求选择合适的涂料或壁纸进行装饰。
墙面、地面、顶棚装修工艺流程
1. 基层处理
清理地面，修补裂缝，确保基层平整、干燥。
2. 做找平层
效果的检验标准。
PART 07
装饰装修工程实施与管理
REPORTING
室内外装修材料性能介绍
要点一
耐候性
能够抵御阳光、雨水、风雪等自然因素对材料的侵蚀，保 持颜色和性能稳定。
要点二
耐腐蚀性
能够抵抗大气中的化学物质对材料的腐蚀，确保长期使用 。

第三章第二节模板工程_土木工程施工

第三章第二节模板工程_土木工程施工

第三章 混凝土结构工程
5．振捣混凝土时产生的荷载标准值
水平面模板2.0kN/m2 ；垂直面模板4.0kN/m2 （作用 范围在有效压头高度之内）。
6．新浇筑混凝土对模板侧面的压力标准值
影响混凝土侧压力的因素很多，如与混凝土组成有 关的骨料种类、配筋数量、水泥用量、外加剂、坍落度 等都有影响。此外还有外界影响，如混凝土的浇筑速度、 混凝土的温度、振捣方式、模板情况、构件厚度等。
第三章 混凝土结构工程
大模板施工
第三章 混凝土结构工程
（三） 大模板
5
4
6 1
3 2
图3-26 筒模 3-26 1—单轴铰链； 2—花篮螺丝脱模器； 3—平面大模板； 4—主肋； 5—次肋； 6—连接板
第三章 混凝土结构工程
（四）滑升模板
滑升模板是一种工业化模板，用于现场浇筑高耸构 筑物和建筑物等的竖向结构，如烟囱、筒仓、高桥墩、 电视塔、竖井、沉井、双曲线冷却塔和高层建筑等。 滑升模板的施工特点： 在构（建）筑物底部，沿其构件的周边组装滑升模 板，随后向模板内地分层浇筑混凝土，同时用液压提升 设备使模板不断沿支承杆向上滑升，直到需要浇筑的高 度为止。
第三章 混凝土结构工程
采用内部振动器时，新浇筑的混凝土作用于模板 的最大侧压力，按下列两式计算，并取两式中的较小 值：
F = 0.22 ct0β1β2V γ
1 2
（3-3） （3-4）
F =γ c H
第三章 混凝土结构工程
F = 0.22 ct0β1β2V γ
1 2
（3-3） （3-4）
F =γ c H
第三章 混凝土结构工程
2．新浇筑混凝土的自重标准值
普通混凝土用24 kN/m3，其他混凝土根据实际 重力密度确定。

土木工程施工-模板工程

土木工程施工-模板工程
在大跨度桥梁模板工程施工中，需要充分考虑桥梁的 结构特点和施工环境，选择合适的模板材料和施工方
法，以确保施工质量和安全。
案例分析：某高速公路大桥工程，采用预制桥梁段拼 装施工方式，施工过程中严格控制模板的尺寸和安装
位置，确保桥梁的线性和结构安全。
案例三：隧道工程模板施工
隧道工程模板施工是隧道施工中的重要 环节，其施工质量和安全对隧道的稳定
按照设计图纸，将模板进行拼 装，确保模板尺寸准确、连接
牢固。
固定模板
通过支撑体系将模板固定在基 层上，确保模板位置准确、稳
定。
检查验收
对安装完成的模板进行检查， 确保满足设计要求，并进行验
收。
模板拆除
拆除顺序
按照先支后拆、先非承重后承重的原则进行拆 除。
拆除工具
使用合适的工具进行拆除，避免对模板和周边 环境造成损坏。
建立符合法律法规要求的安全与环保管理体系，确保施工过程 中的安全与环保工作得到有效控制。
定期对施工现场进行自查，确保各项安全与环保措施得到有效 执行。
积极配合监管部门对施工现场的检查，及时整改存在的问题。
05 模板工程案例分析
案例一：高层建筑模板工程
高层建筑模板工程是土木工程施工中 的重要组成部分，其施工质量和安全 对整个建筑物的稳定性和安全性具有 重要影响。
02
模板工程的施工成本较高，因此 需要合理选择材料、优化设计和 施工方案，以降低成本。
模板工程在土木施工中的重要性
保证混凝土结构、构件的形状、尺寸和相互位…
模板工程是混凝土结构、构件成型的关键环节，其施工质量直接关系 到结构、构件的外观质量和整体稳定性。
提高施工效率
通过合理的模板设计、加工和安装，可以加快施工进度，提高施工效 率。

土木工程施工-模板工程ppt课件


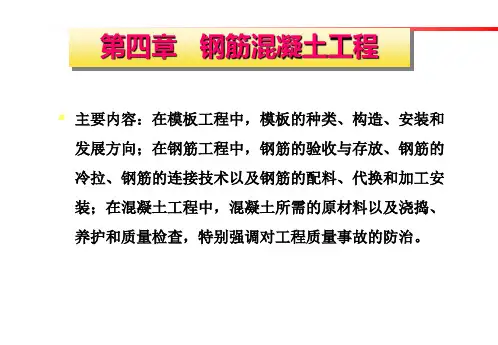

容
4.3 混凝土工程
4.1 模 板 工 程
混凝土结构的模板工程是混凝土结构构件成型的一个十分 重要的组成部分。现浇混凝土结构用模板工程的造价约占钢筋 混凝土工程总造价的30%，总用工量的50%。因此，采用先进的 模板技术，对于提高工程质量，加快施工速度，提高劳动生产 率，降低工程成本和实现文明施工，都具有十分重要的意义。
组合钢模板
平模
阴角模
阳角模
联接角模
U形卡
附墙柱模
连接件 － U型卡子、钩头螺栓、对拉螺栓、3形扣件 等
组合钢模板
对拉螺栓
步步紧，用于 加固模板
• A 板块由厚度2.5、2.75、3.0mm薄钢板压轧成型。板块的宽度 以l00mm，为基础，按50mm进级；长度以450mm为基础，按 150mm进级。 常用组合钢模板规格（mm）
4.1.1 模板的基本要求与分类
• 一 模板的作用、组成和基本要求： • 1、作用：使混凝土按设计的形状、尺寸、位置成型的模型板。 • 2、模板系统的组成：包括模板板块和支架两大部份。模板板块是
由面板、次肋、主肋等组成。支架则有支撑、桁架、系杆及对拉螺 栓等不同的形式。 • 3、对模板及支架的基本要求： • （1）要保证结构和构件的形状、尺寸、位置的准确; • （2）具有足够的强度、刚度和稳定性，能可靠地承受新浇筑混凝 土的重量和侧压力，以及在施工中产生的荷载； • （3）构造简单，装拆方便，并便于钢筋的绑扎与安装，符合混凝 土的浇筑及养护要求，能多次周转使用； • （4）板面平整，接缝严密，不得漏浆。
钢框木模板 钢框复塑竹胶合模板
钢框木定型模板 组合的大模板
1、国内上海新海城的重型钢框胶合 板用于墙模板
2、国外的重型钢框胶合板用 于墙模板

2024年度土木工程施工课件完整版


26
THANKS
感谢观看
2024/2/2
27
挖掘机
用于土方开挖、基 础施工等。
混凝土搅拌机
将水泥、骨料等混 合搅拌成混凝土。
塔吊
用于吊装钢筋、模 板等材料和设备。
9
材料与设备选用原则及注意事项
材料选用原则
根据工程要求选择合适的材料类 型、规格和强度等级；考虑材料
供应的可靠性和经济性。
设备选用原则
根据工程规模、施工方法和现场 条件选择合适的施工设备；考虑 设备的生产效率、操作便利性和
安全性。
注意事项
确保材料和设备的质量符合相关 标准；加强材料和设备的进场验 收和保管工作；合理安排材料和 设备的供应计划，避免浪费和停
工待料现象。
2024/2/2
10
03
土木工程施工技术与方法
2024/2/2
11
地基与基础工程施工技术
01
02
03
地基处理
包括换填法、预压法、强 夯法、振冲法等，用于提 高地基承载力和稳定性。
应用领域
土木工程施工广泛应用于各种土木工程领域，如房屋建筑、道路桥梁、隧道地铁 、水利水电、港口码头等。在各个领域中，土木工程施工都发挥着至关重要的作 用。
6
02
土木工程施工材料与设备
2024/2/2
7
常用土木工程施工材料
骨料
砂、碎石、卵石等，与水泥混 合制成混凝土。
木材
常用作模板、脚手架和某些装 饰材料。
03
阐述施工单位在环保方面的责任和义务，以及违反法规政策可
能面临的处罚。
24
节能减排技术应用案例分享
节能技术应用
介绍节能技术在土木工程施工中 的应用，如节能型建筑材料、节

土木工程PPT模板

具有更高的强度和耐久性，可降 低结构自重，提高施工效率。
碳纤维复合材料
具有轻质、高强、耐腐蚀等特点， 可用于加固和修复混凝土结构。
3D打印技术
可实现建筑构件的快速定制生产， 提高施工精度和效率。
智能化施工技术
利用BIM技术、传感器等实现施 工过程的智能化监控和管理。
03 土木结构设计原 理与方法
结构设计基本原则和要求
明确工程目标、任务和要求，收集相关资料。
施工进度计划
编制详细施工进度计划，明确各阶段任务和 时间节点。
施工方案制定
确定施工方法、工艺流程、设备配置等。
资源需求计划
预测人力、物力、财力等资源需求，制定供 应计划。
进度计划编制及实施监控
进度计划编制
根据工程特点和要求，采用网络图、横道图 等方法编制进度计划。
成本控制策略及实施效果
成本控制策略
制定切实可行的成本控制策略，如优化设计方案、合理选用材料和设 备、提高施工效率等。
成本责任制
建立成本责任制，明确各部门和人员的成本控制职责，形成全员参与 的成本控制氛围。
动态成本控制
实施动态成本控制，及时掌握成本变化情况，采取有效措施进行纠偏。
实施效果
通过采取有效的成本控制策略，可以降低工程成本，提高经济效益和 社会效益。同时，也可以提升企业的竞争力和市场地位。
结构应具有一定的美学价值，与周围环境相 协调，满足人们的审美需求。
荷载分析与组合策略
荷载分类
明确各种荷载的性质、特点和作用方 式，如恒荷载、活荷载、风荷载、雪 荷载等。
荷载分析
运用力学原理和方法，对结构在各种 荷载作用下的内力和变形进行计算和 分析。
荷载组合
根据结构设计要求，考虑可能同时出 现的多种荷载组合，以确定结构的最 不利受力状态。

土木工程施工建筑设计PPT模板

点击此出编辑文本内容，以表达您的项目详细资料，建议您在展现时采取微软雅黑字体。您也能够根据您的实际需求对文档当中的字体、图标、图 片进行进一步修改美化，标题数字等都可以通过点击和重新输入进行更换，顶部“开始”面板中可以对字体、字号、色彩、行距等进行修改。
单击添加您的标题
单击添加标题
单击此处编辑内容，建议您在展现时采取微 软雅黑字体
单击添加标题
单击此处编辑内容，建议您在 展现时采取微软雅黑字体
单击添加标题
单击此处编辑内容，建议您在 展现时采取微软雅黑字体
单击添加您的标题
单击添加标题
点击此出编辑文本内容，以表达您的项目详细资料，建 议您在展现时采取微软雅黑字体。您也能够根据您的实 际需求对文档当中的字体、图标、图片进行进一步修改 美化，标题数字等都可以通过点击和重新输入进行更 换，顶部“开始”面板中可以对字体、色彩、行距等进 行修改。
单击添加您的标题
单击添加标题
单击此处编辑内容，建议您在展现 时采取微软雅黑字体
单击添加标题
单击此处编辑内容，建议您在展现 时采取微软雅黑字体
单击添加标题
单击此处编辑内容，建议您在展现 时采取微软雅黑字体
单击添加标题
单击此处编辑内容，建议您在展现 时采取微软雅黑字体
单击添加标题
单击此处编辑内容，建议您在展现 时采取微软雅黑字体
3.9
2.2
4.3
8.2
3.2
1.2
5.4
8.2
3.2
关键词
关键词
点击此出编辑文本内容，以表达您点击此出编辑文本内容 ，顶部“开始”面板中可以对字体、字号、色彩、行距等进行修改。
关键词
关键词
单击添加您的标题
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

阴角模板
U型卡
钢定型模板
钩
对
头
拉
螺
螺
栓
栓
平面模板：用于基础、墙体、梁、板、柱等各种结构的平面 部位，它由面板和肋组成，肋上设有U形卡孔和插销孔，利用U 形卡和L形插销等拼装成大块板。
阴角模板：用于混凝土构件阴角，如内墙角、水池内角及梁 板交接处阴角等。
阳角模板：主要用于混凝土构件阳角。 角模用于平模板作垂直连接构成阳角。
轻型钢桁架 轻型钢桁架
现场安装检查

支柱：常用支柱一为顶撑，二为井架。顶撑有木制瑟琶撑和
活动式钢管支撑，活动钢管支撑的可调高度为1.5～3.6m，每档调 节高度为100mm。荷重较大或高度较大时，一般搭设扣件式钢管井 架或排架。见右图：
可调式钢管支柱
梁下顶撑
散支散拆的 木工字梁顶板模板体系
肋
的 支 模
形 楼 盖 模
板
2
1
3
1 面板，2次（小）楞，3 主（大）楞
8
5
4
7
6
4 支架立柱，5 水平拉杆，6 剪刀撑 ，7 连接件，8 U型支托
拼缝严密
线条顺直
尺寸准确 板模安装
节点到位
梁柱混凝土密实、接头方正、棱 角整齐、无爆模、缩颈现象
梁板拆模后效果
（5）墙模板
⑴ 根据边线先立一侧模板并临时支撑固定，待墙体钢筋绑扎 完后，再立另一侧模板。
弹出基础中线
安装基础模板
杯芯
杯形基础模板
模板
杯芯模两侧要钉上轿杠木, 以便搁置在上台阶模板上，杯 芯模不设底模板，以利杯口底 部砼振捣。
轿杠木
高质量的柱下独立基础
上阶 模板
钢管 背方
平撑
下阶 模板
（2） 柱模板
柱子的特点是断面尺寸不大而高度较大。
安装程序：绑扎钢筋→弹线→ 固定方盘→立模板→临时固定 →校正→斜撑卡牢固定。
T形梁支模
梁底模板
<900
小横杆 梁下牵杆
中部纵横水平杆，单向跨跨连， 垂直方向隔跨连
梁下设置扫 地杆
中间层所有立 杆均设垫板
梁侧模板
2.3 梁模板
⑶ 梁侧模下方应设置夹木，将梁侧模与
底模板夹紧，并钉牢在顶撑上。梁侧模上口设
置托木，托木的固定可上拉(上口对拉)或下撑
(撑于顶撑上)，梁高度≥700mm时，应在梁中部
二 模板的种类
按材料分：有木模板、竹模板、钢木模板、钢模板、塑料模 板、铸铝合金模板、玻璃钢模板等。
按工艺分：有组合式模板、大模板、滑升模板、爬升模板、永 久性模板以及飞模、模壳、隧道模等。
4.1.2 模板的构造与要求
1 组合式模板
组合模板是一种工具式的定型模板，由具有一定模数的若干类 型的板块、角模、支撑和连接件组成，拼装灵活，可拼出多种尺 寸和几何形状，通用性强，适应各类建筑物的梁、柱、板、墙、 基础等构件的施工需要，也可拼成大模板、隧道模和台模等。
组合式钢模板
组合式钢模板
• （1）木模板
木模板及其支架系统一 般在加工厂或现场木工棚制 成元件，然后再在现场拼装。 图4.1所示为基本元件之一拼 板的构造。
全木模板安装
胶合板模板——梁侧模板
胶合板模板——楼板底模板
胶合板模板——柱模板
胶合板模板——楼梯模板
（2）组合钢模板
钢定型模板由边框、面板、横肋组成，面板为2.3～2.5mm的钢 板，模板类型主要有平面模板、阴角模板、阳角模板和连接模板， 连接件主要有U型卡、钩头螺栓、对拉螺栓和扣件等。钢模板一次 性投资大，需多次周转使用才有经济效益，工人操作劳动强度大， 回收及修整的难度大，钢定型模板已逐渐较少使用。
另加斜撑或对拉螺栓固定。
有斜撑的梁模板
梁模板 夹具
夹具
对拉螺栓
⑷ 当梁的跨度≥4m时，梁 模板的跨中要起拱，起拱高 度为梁跨度的1～3‰。
大梁模板的支设
梁底方 梁底模
1、梁底模找正
模板端头与墨 线重合
线坠
楼层墨线
用铁钉钉成密缝
梁底板压封头模 板
柱墙封头模板
2、封头模板拼装
所有转角处用铁钉钉 成密缝
组合钢模板
平模
阴角模
阳角模
联接角模
U形卡
附墙柱模
连接件 － U型卡子、钩头螺栓、对拉螺栓、3形扣件 等
组合钢模板
对拉螺栓
步步紧，用于 加固模板
• A 板块由厚度2.5、2.75、3.0mm薄钢板压轧成型。板块的宽度 以l00mm，为基础，按50mm进级；长度以450mm为基础，按 150mm进级。 常用组合钢模板规格（mm）
柱模应采用斜撑或水平 撑进行四周支撑，以确 保整体稳定。
斜撑与地面的夹角宜为 45°～60°，下端尚应 有防滑移的措施。
柱模板的固定
对拉螺杆锁扣
柱阳角模板加固
阴角背枋
穿螺杆
转角钉缝加固 铁钉间距300
柱墙阴角模板拼装
（3） 梁模板
梁的特点是跨度大、宽度小而高度大。梁模板及支撑系统要求 稳定性好,有足够的强度和刚度,不产生超过规范允许的变形。
⑴ 梁模板应在复核梁底标高、校正轴 线位置无误后进行。
⑵ 梁底板下用顶撑(琵琶撑)支设，顶 撑间距视梁的断面大小而定，一般0.8～ 1.2m，顶撑之间应设水平拉杆和剪刀撑， 使之互相拉撑成为一整体，当梁底距地面 高度大于6m时，应搭设排架或满堂脚手架 支撑；为确保顶撑支设的坚实，应在夯实 的地面上设置垫板和楔子。
钢框木模板 钢框复塑竹胶合模板
钢框木定型模板 组合的大模板
1、国内上海新海城的重型钢框胶合 板用于墙模板
2、国外的重型钢框胶合板用 于墙模板
（4） 覆塑竹胶合模板
覆塑竹胶合模板是目前广泛使用的一种模板。有单面覆塑和双 面覆塑，规格为2440～1220mm，厚度10～12mm。竹胶合模板组织 严密、坚硬强韧，板面平整光滑，可钻可锯、耐低温高温，可用 于施工现浇清水砼专用模板。
⑴ 弹线及定位：先在基础面(楼面)弹出 柱轴线及边线，同一柱列则先弹两端柱，再 拉通线弹中间柱的轴线及边线。按照边线先 把底盘固定好，然后再对准边线安装柱模板。
柱子木模板
⑵ 柱箍的设置：为防止砼浇筑 时模板发生鼓胀变形，柱箍应根据 柱模断面大小经计算确定，下部的 间距应小些，往上可逐渐增大间距， 但一般不超过1.0m。柱截面尺寸较 大时，应考虑在柱模内设置对拉螺 栓。
柱墙模板从梁侧模以下开始拼装，所有拼缝 均应钉拼缝木条，确保接缝平整
（4）现浇楼板模板
板模板一般面积大而厚度不大，板模板及支撑系统要保证能承 受砼自重和施工荷载，保证板不变形、不下垂。
⑴ 底层地面应夯 实，底层和楼层立柱应 垫通长脚手板，多层支 架时，上下层支柱应在 同一竖向中心线上。
⑵ 模板铺设方向 从四周或墙、梁连接处 向中央铺设。
梁侧模绕柱墙模板通 配
3、梁侧模拼装
梁侧模包梁底模
4、梁下口加固方
梁下口加固方与侧模 下口用铁钉固定
5、梁上口锁口方
梁上口锁口方与梁侧模钉牢，木 方上口与侧模上口平齐
6、板模安装
板模原边压角、靠边，与梁侧模 上口钉牢。铁钉间距〈300mm
7、加固
采用木质夹具进行加固，间距小 于600mm
8、柱墙模板拼装
容
4.3 混凝土工程
4.1 模 板 工 程
混凝土结构的模板工程是混凝土结构构件成型的一个十分 重要的组成部分。现浇混凝土结构用模板工程的造价约占钢筋 混凝土工程总造价的30%，总用工量的50%。因此，采用先进的 模板技术，对于提高工程质量，加快施工速度，提高劳动生产 率，降低工程成本和实现文明施工，都具有十分重要的意义。
连接角板（ J） 50×50
注：组合钢模板配板设计中，遇有不合50mm进级的模数尺寸，空隙部分可用木模填补
如：P3015 表示：宽300mm，长1500mm的板块。 P3007 表示：宽300mm，长750mm的板块。
（3）钢框木模板
面板由钢板改为复塑竹胶合板、 纤维板等，自重比钢模轻1/3，用钢 量减少1/2，是一种针对钢模板投资 大、工人劳动强度大的改良模板。
⑶ 柱模板须在底部留设清 理孔，沿高度每2m开有砼浇 筑孔和振捣孔。
柱模门子板
独立柱模板的校正
⑷ 柱高≥4m时，柱模应四面支撑， 柱高≥6m时，不宜单根柱支撑，宜几根柱 同时支撑组成构架。
⑸ 对于通排柱模板，应先装两端柱 模板，校正固定后，再在柱模板上口拉通 线校正中间各柱模板。
独立柱模板的支撑
酚醛树脂胶合板模板
竹胶合板模板铺设楼面模板
（5） 模壳
是用于钢筋砼密肋楼板的一种工具式 模板。密肋楼板由薄板与间距较小的密肋 组成，模板的拼装难度大，且不经济。采 用塑料或玻璃钢按密肋楼板的规格尺寸加 工成需要的模壳，则具有一次成型、多次 周转的便利。
采用模壳的密肋楼板
模壳成品堆场
密肋楼板模壳安装 密肋楼板浇筑砼前
（6） 永久性模板
又称一次消耗模板，即在现浇砼结构浇筑后不再拆除，有的模 板与现浇结构叠合成共同受力构件。永久性模板分为压型钢板和 配筋的砼薄板两种，多用于现浇钢筋砼楼（屋）面板，永久性模 板简化了现浇结构的支模工艺，改善了劳动条件，节约了拆模用 工，加快了工程进度，提高了工程质量。
作 永压 久型 性钢 模板 板
⑵ 墙体模板的对 拉螺栓要设置内撑式 套管(防水砼除外)， 一是确保对拉螺栓重 复使用，二可控制墙 体厚度。
绑扎墙体 钢筋
⑶ 预留门窗洞口 的模板应有锥度，安 装牢固，既不变形， 又易于拆除。
再立另一 侧模板
先立一侧模板 并临时固定
墙体模板安装
⑷ 墙体模板高度较大时，应留出一侧模板分段支设，不能分 段支设时，应在浇筑的一侧留设门子板，留设方法同柱模板，门 子板的水平间距一般为2.5m。
