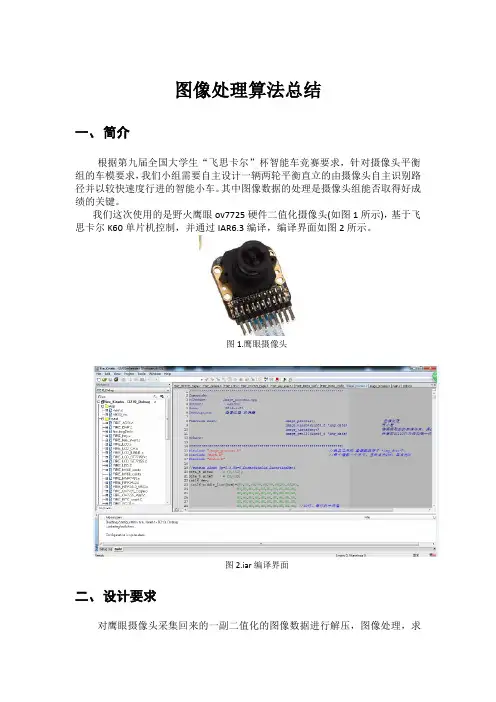

飞思卡尔智能车摄像头组黑线提取

图像处理算法总结一、简介根据第九届全国大学生“飞思卡尔”杯智能车竞赛要求，针对摄像头平衡组的车模要求，我们小组需要自主设计一辆两轮平衡直立的由摄像头自主识别路径并以较快速度行进的智能小车。

其中图像数据的处理是摄像头组能否取得好成绩的关键。

我们这次使用的是野火鹰眼ov7725硬件二值化摄像头(如图1所示)，基于飞思卡尔K60单片机控制，并通过IAR6.3编译，编译界面如图2所示。

图1.鹰眼摄像头图2.iar编译界面二、设计要求对鹰眼摄像头采集回来的一副二值化的图像数据进行解压，图像处理，求出赛道中线和车体中心线的偏差，通过PID调节，将转向控制量返回，从而实现转向控制。

其中图像处理包括：黑线提取，赛道类型判断，计算转向偏差。

三、算法设计3.1 黑线提取我们采用的是跟踪边缘检测算法。

由于黑色的目标引导线是连续曲线，所以相邻两行的左右边缘点比较靠近。

跟踪边缘检测正是利用了这一特性，对直接边缘检测进行了简化。

其思路是：若已寻找到某行的左边缘，则下一次就在上一个左边缘附近进行搜寻。

这种方法的特点是始终跟踪每行左边缘的附近，去寻找下一列的左边缘，所以称为“跟踪”边缘检测算法。

该算法的优点：在首行边缘检测正确的前提下，该算法具有较强的抗干扰性，能更有效地消除垂直交叉黑色引导线的干扰，以及引导线外黑色图像的影响，始终跟踪目标引导线。

另外，与直接边缘检测法比较，跟踪边缘检测算法的时间复杂度更低，因此效率更高。

且通过多次试验，中心线提取基本没有出现大的问题。

如图3，为一次拍摄的赛道图像，经图像处理后将计算的中线显示在上位机上，图33.2赛道类型判断影响赛车速度成绩的一个重要因素就是对弯道和直道的提前识别判断，从而实现安全过弯，快速过直道、S弯道，以提高比赛成绩。

我们通过小液晶模块，或者摄像头上位机将拍回来的赛道图像反复仔细地对比查看，提取出相关的特征作为判断条件，从而完成赛道类型的判断。

另外，由于智能车上安装的摄像头相对于赛道存在一定的倾斜角度，因此会造成采集到的赛道图像具有一定的梯形失真，即图像中的赛道远端窄、近端宽，因而也会对路径的正确识别产生影响。

飞思卡尔智能车摄像头组新⼿指南（5）--让车跑起来篇舵机、电机控制策略让车跑起来彭岸辉控制器设置了快速的控制周期，在每个运算周期内，控制器即时地得到智能车车速以及传感器采样来的道路信号，经过控制算法的计算后，控制单元输出相应的前轮控制转⾓以及电机占空⽐的值，其输出值再经过函数映射关系转换为 PWM 脉宽信号传⾄前轮舵机以及驱动电机，从⽽实现⼀个周期的控制。

由于摄像头的信号是具有周期性的，可以直接采⽤摄像头采集⼀幅图像的周期作为控制周期。

舵机控制采⽤ PD 控制，控制跟随性较好，P可以及时对赛道的变化作出反应，当然舵机的 P 项值也是跟随赛道情况变化的，直道和较⼩的弯道时控制较弱，90 度弯道或 270 度⼤弯道控制量较强，D有预测道路类型的作⽤，也就是能使舵机提前打⾓。

电机控制采⽤ PID 控制，可以减⼩动态误差并且跟随性能较好。

当然也可以使⽤其他控制，很多⼈舵机采⽤P控制，电机采⽤PD或PI控制。

对⽐他们的优缺点⾃⼰选择适合⾃⼰⼩车的PID。

这⾥不进⾏深⼊讲解。

前⾯的⼯作完成后懂得基本的图像处理算法就差不多可以使⼩车跑起来了！要使⼩车跑起来其实不难的，很多初学者最希望的就是看⾃⼰的车跑起来，因为当初我也是这样的，很理解师弟师妹们此刻的想法！最基本的图像处理算法就是：图像中间往两边搜索⿊线注意：初学者在初学时不知道偏差是怎样计算的。

这⾥就提⼀下：偏差就是计算出的中线即图中赛道中的⿊线与摄像头所看到的中线即图中赛道中的竖直红线（例如采集到的图像是100列的，那么摄像头看到的中线就是50）做差得到的值就是偏差。

它表⽰车当前位置与期望位置的偏离程度。

再看个图吧：⽤两⾏来说明，其他的⼀样。

第⼀⾏左边坐标（0,1）右边坐标（0,99），得出的中线就是（0,50），那么50所在的那⼀列就是摄像头所看到的中线（就是图中竖直的红线）。

这⾥再提⼀下，很多⼈提出中线后发现上位机上或LCD上没显⽰出中线，其实显⽰出中线很简单的：根据RGB，⼀个像素点的像素值为255时显⽰出来的是⽩⾊，像素值为0时显⽰出来的是⿊⾊。

飞思卡尔智能车摄像头边线、黑线提取方法分析
下面看一下CCD的信号提取
这是摄像头提取到的信号，如此看来是可以用阈值取线的方法的
然而实际的情况是很糟糕的比如这样
等等，这样的请款都是阈值所不能解决的，但上面的图线的一个显著特点就是有一个很夸张的边缘，这是一个明显的不能再明显的信息
如图所示
蓝色是图线，红色是微分，如此看来特征是很夸张的，我们可以很好的加以利用了
如果我们在微分一下特征会不会更明显呢？
蓝色是原图想，红色是微分，黄色是微分后再微分，如此看来，再微分已经没有什么明显的效果了，还是一次微分比较的好，
现在理一下思路，
第一步取图像
第二步微分
第三步求绝对值
第四步把一些小的值去掉
对于这样的东西我们就很很很容易处理了
但是我们还要注意这样的情况
即便是去掉了一些很小的信号但是还有一些稍大一点的信号这是值得关注的事情
注意：如果是线性ccd的话灰度值的平均水平有时会很低，为了好看可以采用软件放大的做法，个人认为加运放的效果不好，软件放大还可以加入一些智能的判断和操作，12位的AD转换进度完全够用，图像处理其实八位就完全够用啦。

基于黑白摄像头的智能小车路径识别系统设计The Design of Intelligent V eh icle Path Recognition Based on M onochro m e Camera吴吟箫* 张 虹 王新生W U Y i n -x i ao Z H AN G H ong WANG X in -sheng do:i 10.3969/.j issn .1672-9528.2009.02.015摘 要路径识别是汽车智能化发展的必然趋势。

在基于飞思卡尔单片机的智能车路径识别系统的设计中,首先采用基于黑白摄像头的图像采样模块获取路径图像信息;然后分别说明图像采集,图像预处理,黑线提取,路径判断部分的软件设计。

其中,在图像预处理中使用了二值化和中值滤波算法,并且在黑线提取中提出了改进插值算法。

实验表明,整个系统硬件设计简单,软件算法快速有效。

关键词路径识别 中值滤波 寻线算法Abstract Inte lli gentize of vehic l e is a trend o f cars develop m ent in the future .P ath recogn ition i s one o fthe appli cation d i rections .Th is pa t h recogn iti on syste m of i ntelli g ent car uses i m age -sensor m odu l e based on ca m era to obta i n lane i m age i n f o r m ati on .The who le syste m i s d i v i ded into f our parts :i m age acqu i s ition ,i m age pre-pro cessi ng ,abstracting t he black li ne ,and road detec tion .The i m age pre-pro cessi ng part uses the b i nary zation and t he m ed ian filter i ng to i m prove the i m age i n f o r m ati on .Then by us i ng the i m proved a l go rith m,the resu lt of abstracting t he black li ne becomes m ore prec i se .The ulti m ate a i m of the w ho le syste m i s to accurate l y abstract the b l ack gu i de li nes fro m the wh ite race w ay ,f o ll ow i ng the road pa ra m e ters and conditi ons i n front ,m aki ng the car m ove prope rly .K ey word s R oad detecti on M ed i an filteri ng L i ne-tracking*哈尔滨工业大学(威海)信息科学与工程学院 264209基金项目:山东省自然科学基金(Y 2007G 20)1 引言智能化技术与汽车相结合产生的智能汽车将在未来工业生产和日常生活中扮演重要的角色,而路径识别则正是体现智能车智能水平的一个重要标志。

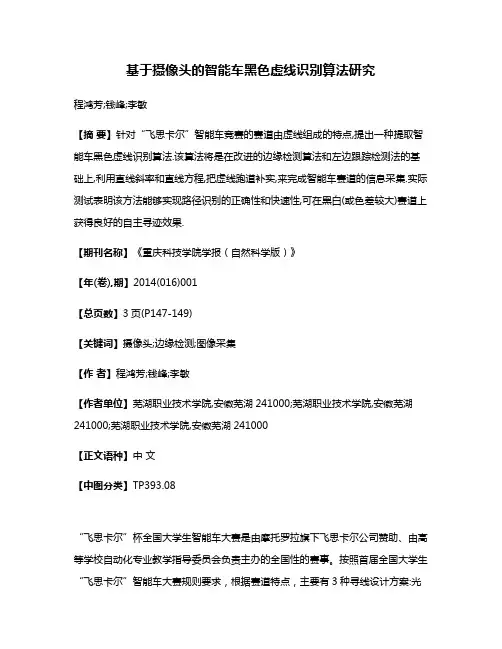

基于摄像头的智能车黑色虚线识别算法研究程鸿芳;钱峰;李敏【摘要】针对“飞思卡尔”智能车竞赛的赛道由虚线组成的特点,提出一种提取智能车黑色虚线识别算法.该算法将是在改进的边缘检测算法和左边跟踪检测法的基础上,利用直线斜率和直线方程,把虚线跑道补实,来完成智能车赛道的信息采集.实际测试表明该方法能够实现路径识别的正确性和快速性,可在黑白(或色差较大)赛道上获得良好的自主寻迹效果.【期刊名称】《重庆科技学院学报（自然科学版）》【年(卷),期】2014(016)001【总页数】3页(P147-149)【关键词】摄像头;边缘检测;图像采集【作者】程鸿芳;钱峰;李敏【作者单位】芜湖职业技术学院,安徽芜湖241000;芜湖职业技术学院,安徽芜湖241000;芜湖职业技术学院,安徽芜湖241000【正文语种】中文【中图分类】TP393.08“飞思卡尔”杯全国大学生智能车大赛是由摩托罗拉旗下飞思卡尔公司赞助、由高等学校自动化专业教学指导委员会负责主办的全国性的赛事。

按照首届全国大学生“飞思卡尔”智能车大赛规则要求，根据赛道特点，主要有3种寻线设计方案:光电传感器方案、摄像头方案和电磁方案。

2011年第六届比赛中要求赛道是由白色底板和黑色的指引虚线组成，综合考虑3种方案的特点，本文采用的是摄像头方案。

在摄像头方案的前提下，在实时的图像数据获取的基础上对图像信息进行数据处理，从而提取赛道中心的黑色指引虚线，以此来作为舵机和驱动电机的控制依据。

以往的赛道中的黑色指引线是实线，而第六届比赛赛道是黑色的指引虚线，中间存在断点。

针对这种赛道，本文采用的方法是在改进的边缘检测算法和左边跟踪检测法的基础上，将虚线跑道补实，从而完成智能车的赛道信息采集。

由边缘检测算法和左边跟踪检测法得出的各行黑线的中心值center(i)，纵坐标记为i;当检测遇到虚线时，将上一行实线的中心值center(j)弥补本次的中心值，横坐标记为center(j)，这样虚线两边与实线交界点的坐标记为 (center(j1)，j1)和 (center(j2)，j2)，求出这两点构成直线的斜率k和直线方程，即可算出虚线行的横坐标，来补足虚线。
