剪切试验

材料的剪切性能测试与分析材料的剪切性能是指材料在受到剪切力作用下的变形和破坏行为。

剪切性能的测试和分析对于材料的设计、生产和应用具有重要意义。

本文将介绍材料剪切性能测试的常用方法和分析过程，以帮助读者了解和应用该测试。

一、引言材料的剪切性能是材料力学性能的重要指标之一，对于了解材料的强度、韧性和可加工性具有重要意义。

因此，对于材料的剪切性能进行测试和分析，可以为材料研究和工程应用提供重要的数据和参考依据。

二、常用的剪切性能测试方法1. 剪切试验剪切试验是通过施加剪切力来测试材料的剪切性能。

在剪切试验中，常用的测试方法包括剪切强度、剪切模量和剪切变形等指标。

通过测量剪切载荷和变形，可以得到材料的剪切应力-应变曲线，进而评估材料的剪切性能。

2. 剪切切割试验剪切切割试验是通过刀具对材料进行切割来测试材料的剪切性能。

在剪切切割试验中，可以测量切割力和切割速度等指标。

通过改变刀具形状、切割速度和材料厚度等参数，可以评估材料的切割性能。

3. 剪切剥离试验剪切剥离试验是通过施加剪切力来测试材料的粘接性能。

在剪切剥离试验中，常用的测试方法包括剪切剥离强度和剪切剥离能等指标。

通过测量剪切剥离力和剥离长度，可以评估材料的粘接剪切性能。

三、剪切性能测试的分析过程剪切性能测试的分析过程主要包括数据处理和结果分析两个环节。

1. 数据处理在剪切性能测试中，需要对测试数据进行处理，以得到准确可靠的评估结果。

数据处理包括计算剪切应力、剪切应变、剪切模量等指标，以及绘制剪切应力-应变曲线等图表。

此外，还需要进行统计学处理，以消除测试误差对评估结果的影响。

2. 结果分析剪切性能测试的结果分析是对测试数据进行解读和评估，以获得对材料性能的认识和理解。

通过分析剪切应力-应变曲线的形状和特征，可以判断材料的强度、韧性和可加工性等性能。

此外，还可以与其他材料进行对比分析，以评估材料的优劣和适用范围。

四、剪切性能测试的应用剪切性能测试在材料工程和应用领域有着广泛的应用。

工程常识之土的剪切试验和强度指标1、直接剪切试验在直剪仪中分别施加不同竖向压力，然后分别对施加水平剪切力进行剪切，求得破坏时的剪应力τ，根据库仑定律确定土的抗剪强度参数：内摩擦角ψ和黏聚力c。

试验方法分三种：（1）快剪Q（Quick shear）：在试样上施加垂直压力后，立即加水平剪切力。

在整个试验中，不允许试样的原始含水率有所改变（试样两端敷以隔水纸），即在试验过程中孔隙水压力保持不变（3~5min内剪坏）。

对透水性强的土（渗透系数大于10-6cm/s）不适用。

（2）固结快剪CQ（Consolidation Quick shear）：在垂直压力下土样完全排水固结稳定后，以很快速度施加水平剪力。

在剪切过程中不允许排水（规定在3~5min内剪坏）。

得到的强度指标适用于总应力法。

（3）慢剪S（Slow shear）：在加垂直荷重后，使其充分排水（试样两端敷以滤纸），在土样达到完全固结时，再加水平剪力；每加一次水平剪力后，均需经过一段时间，待土样因剪切引起的孔隙水压力完全消失后，再继续加下一次水平剪力。

得到的强度指标适用于有效应力法。

上述三种试验方法的受力条件不同，所得抗剪强度值也不同。

因此，必须根据土所处的实际应力情况来选择试验方法。

2、三轴剪切试验在三轴仪中，分别在不同的恒定周围压力（即小主应力）下，施加轴向压力（即产生主应力差-），进行剪切直至破坏，然后根据摩尔-库伦理论确定土的抗剪强度参数：内摩擦角ψ和黏聚力c。

试验方法分三种：（1）不固结不排水剪UU（Unconsolidation Undrained）：试样在施加周围压力和随后施加轴向压力力直至剪坏的整个试验过程中都不允许排水，这样从开始加压直至试样剪坏，土中的含水量始终保持不变，孔隙水压力也不可能消散，可以测得总应力抗剪强度指标c u，φu。

（2）固结不排水剪CU（Consolidation Undrained）：试样在施加周围压力时，允许试样充分排水，待固结稳定后，再在不排水的条件下施加轴向压力，直至试样剪切破坏，同时在受剪过程中测定土体的孔隙水压力，可以测得总应力抗剪强度指标c cu，φcu和有效应力抗剪强度指标c’，φ’。

金属剪切试验标准一、目的本标准规定了金属材料剪切试验的方法、试验原理、试验设备、试样制备、试验程序、数据分析和试验报告。

本标准适用于金属材料在室温或高温条件下的剪切强度和变形行为的测试。

二、术语和定义1.剪切强度：材料在剪切应力作用下，单位面积上所能承受的最大剪切力。

2.剪切变形：材料在剪切应力作用下，发生的剪切变形量。

三、试验原理剪切试验是通过在试样上施加剪切应力，使试样在剪切面上产生剪切变形，从而测定材料的剪切强度和变形行为。

剪切试验一般分为单向剪切和双向剪切两种类型。

四、试验设备1.试验机：应具有足够的刚性和精度，能够施加恒定的载荷并测量试样的变形。

2.剪切装置：包括上下压板、试样夹持器和剪切刀具等，应确保试样在试验过程中不会发生移动或偏移。

3.测量仪器：如千分尺、量具等，用于测量试样的尺寸和变形。

4.环境控制设备：如加热炉、冷却水浴等，用于控制试验温度。

五、试样制备1.试样尺寸：试样应具有足够的尺寸，以避免在试验过程中发生弯曲或失稳。

一般情况下，试样的宽度应至少是厚度的两倍。

2.试样形状：试样一般采用矩形或圆形，表面应平整光滑，无划痕、裂纹等缺陷。

3.试样处理：如热处理、表面处理等，应根据材料性质和试验要求进行。

六、试验程序1.安装试样：将试样放置在剪切装置中，确保上下压板与试样紧密接触，无间隙。

2.加载：根据试验要求，逐渐增加载荷至指定值，并保持稳定。

3.测量变形：在载荷作用下，观察试样的变形情况，使用测量仪器记录变形量。

4.卸载：卸载载荷后，观察试样的残余变形。

5.重复试验：为保证试验结果的可靠性和可比性，应进行多次试验，取平均值。

七、数据分析1.绘制应力-应变曲线：将载荷与变形量绘制成曲线，从而得到材料的应力-应变曲线。

2.计算剪切强度：从应力-应变曲线上读取剪切应力，并计算出剪切强度。

剪切强度一般取最大剪切应力值。

3.分析变形行为：观察试样在载荷作用下的变形过程，分析材料的变形机制和行为。

简述直接剪切试验的优缺点
直接剪切试验是材料力学中常见的一种试验方法，其优缺点如下所述。

优点：
1. 直接剪切试验是一种简单易行的试验方法，不需要复杂的试验装置，只需要简单的样品和试验机即可进行试验。

2. 直接剪切试验可以直接测量材料的剪切强度和剪切模量，这对于材料的力学性能研究非常重要。

3. 直接剪切试验不受拉伸和压缩试验中存在的边界效应的影响，因此可以更准确地测量材料的力学性能。

4. 直接剪切试验的样品形状较为简单，可以根据需要进行不同尺寸的试验，适用于多种材料。

5. 直接剪切试验可以用来研究材料的剪切破坏机制和剪切变形行为，对于材料的应用和改进具有重要意义。

缺点：
1. 直接剪切试验只能测量材料的剪切性能，不能测量其其他力学性能，如拉伸和压缩强度等。

2. 直接剪切试验中样品的几何形状和试验条件对试验结果有很大影响，因此需要进行精确的试验设计和数据处理。

3. 直接剪切试验中样品的边缘效应会对试验结果产生影响，特别是在小尺寸样品试验中。

4. 直接剪切试验需要进行多次试验以获得可靠的结果，因此需要较长的试验时间。

5. 直接剪切试验中样品的制备和夹持需要一定的技术和经验，如果操作不当会影响试验结果。

直接剪切试验作为一种简单易行的试验方法，可以用来测量材料的剪切性能，并对材料的力学性能研究和应用具有重要意义。

但是，其也存在一些缺点需要注意，例如需要进行多次试验、样品制备和夹持需要一定的技术和经验等。

因此，在进行直接剪切试验时，需要认真设计试验方案，精确处理数据，以获得准确可靠的试验结果。

剪切试验实验报告剪切试验实验报告引言：剪切试验是材料力学中的一种重要实验方法，通过施加剪切力来研究材料的剪切性能。

本实验旨在探究不同材料在剪切载荷下的变形行为和力学特性，为材料工程领域提供参考数据。

实验装置：本次实验使用了万能材料试验机和剪切试验夹具。

试验夹具由两个平行的剪切板组成，夹具上设置了可调节的剪切距离和剪切速度。

试样通过夹具夹持，施加剪切力进行测试。

实验步骤：1. 准备不同材料的试样，并确保其表面光滑、无明显缺陷。

2. 将试样夹持在剪切试验夹具上，调整夹具，使其与试样表面平行，并确保试样的纵向轴线与夹具的剪切方向保持一致。

3. 设置试验机的剪切速度和剪切距离，并确保试验参数符合标准要求。

4. 启动试验机，施加剪切力，记录试验过程中的载荷和位移数据。

5. 重复实验步骤，获取多组数据以提高实验结果的可靠性。

实验结果与分析：通过对不同材料进行剪切试验，我们得到了一系列载荷-位移曲线。

根据曲线的形状和试验数据，可以得出以下结论：1. 强度特性：不同材料在剪切载荷下表现出不同的强度特性。

某些材料在受力初期表现出较高的刚性，但在达到一定位移后迅速失去强度，而其他材料则表现出较为均匀的强度分布。

2. 变形行为：剪切试验中，材料的变形行为也是一个重要的研究对象。

某些材料在受力过程中呈现出明显的塑性变形，而其他材料则表现出较为脆性的断裂特征。

这种差异主要取决于材料的晶体结构和内部组织。

3. 断裂特征：根据试验结果，我们可以观察到不同材料的断裂特征也存在差异。

一些材料在剪切载荷下呈现出光滑的断口，而其他材料则表现出粗糙和多孔的断口。

这些特征可以反映材料的韧性和断裂韧度。

结论：通过剪切试验，我们可以得到不同材料在剪切载荷下的力学特性和变形行为。

这些数据对于材料工程的设计和应用具有重要意义。

在今后的研究中，我们可以进一步探索不同材料的剪切性能和断裂机制，以提高材料的力学性能和可靠性。

附录：本次实验所使用的材料包括金属、塑料和复合材料等。

面内剪切试验标准一、试验目的面内剪切试验的目的是测定材料在剪切应力作用下的行为，了解材料的剪切强度、剪切模量、屈服点等力学性能指标，为工程应用提供可靠的依据。

二、试验设备进行面内剪切试验需要用到以下设备：1. 剪切试验机：用于施加剪切力，应具备高精度测力和测位移系统。

2. 试样夹具：用于固定试样，保证试样在试验过程中不会发生移动或偏转。

3. 加载系统：用于施加剪切力，可以是砝码、液压或气压系统等。

4. 数据采集系统：用于采集试验过程中的力和位移数据。

三、试样制备试样制备是面内剪切试验的重要环节，其步骤如下：1. 根据试验要求选择合适的材料和尺寸，制作试样。

2. 对试样进行加工和打磨，保证试样的表面质量和尺寸精度。

3. 在试样的中心位置进行标识，以便后续的测量和数据处理。

四、试验步骤1. 将试样安装到夹具中，确保试样固定牢固。

2. 调整试验机的初始位置，使剪切力处于初始状态。

3. 以恒定的速度施加剪切力，直至试样断裂或屈服。

4. 在试验过程中，记录力和位移数据，绘制应力-应变曲线。

5. 对试验结果进行分析和处理，得出材料的剪切强度、剪切模量等性能指标。

五、试验数据处理在面内剪切试验中，需要对采集到的数据进行处理和分析，以得出材料的力学性能指标。

数据处理的具体步骤如下：1. 对采集到的力和位移数据进行整理和筛选，排除异常数据。

2. 根据试验目的和要求，选择合适的处理方法，如弹性分析、非线性分析等。

六、试验结果分析1. 绘制应力-应变曲线，分析材料在剪切力作用下的应力响应特性。

2. 根据应力-应变曲线，确定材料的剪切强度、屈服点和剪切模量等性能指标。

3. 将试验结果与理论模型进行对比，验证模型的正确性和适用性。

4. 分析材料的剪切性能与微观结构、温度、应变率等参数的关系，为材料设计和优化提供依据。

七、试验报告编写在编写面内剪切试验报告时，应包括以下内容：1. 试验目的和背景：简要说明试验的意图和相关背景。

剪切实验报告剪切实验报告引言：剪切实验是一种常见的力学实验，通过施加剪切力来研究材料的变形和破坏行为。

本次实验旨在探究剪切力对不同材料的影响，了解材料的剪切性能以及其在工程应用中的重要性。

材料与方法：本次实验选取了三种不同材料进行剪切实验，分别是金属材料、塑料材料和纸质材料。

实验所需的仪器设备有剪切试验机、标尺、计时器等。

实验过程：首先，将待测材料切割成一定大小的试样，确保试样的尺寸一致。

然后，将试样夹持在剪切试验机上，调整机器的参数，使其适应不同材料的特性。

接下来，施加剪切力并记录下试样的变形情况和剪切力的大小。

每种材料进行三次实验，取平均值作为最终结果。

结果与讨论：在实验中，我们观察到不同材料在受到剪切力作用下表现出不同的变形行为。

金属材料在受到剪切力后，往往呈现出塑性变形，即试样会发生塑性流动，但不会破裂。

这是由于金属材料的结构特性决定的，金属内部的晶粒可以滑动和变形，从而使整个材料发生塑性变形。

塑料材料则会发生较大的变形，而且在受到剪切力后往往会破裂。

这是因为塑料材料的分子结构较为松散，容易发生断裂。

纸质材料在受到剪切力后也会发生较大的变形，但相对于塑料材料，纸质材料的断裂性较差，不容易破裂。

通过对实验结果的分析，我们可以得出以下结论：1. 不同材料在受到剪切力后表现出不同的变形行为，这是由于材料的结构和特性不同所致。

2. 剪切实验可以用来评估材料的剪切性能，为工程应用提供参考依据。

3. 在工程设计中，需要根据材料的剪切性能选择合适的材料，以确保结构的稳定性和安全性。

结论：剪切实验是一种重要的力学实验，可以帮助我们了解材料的剪切性能和变形行为。

通过实验，我们可以发现不同材料在受到剪切力后的不同表现，这对于工程应用具有重要意义。

因此，在工程设计中，我们应该根据材料的剪切性能选择合适的材料，以确保结构的稳定性和安全性。

同时，我们也需要进一步研究和探索材料的剪切性能，以满足不同工程领域的需求。

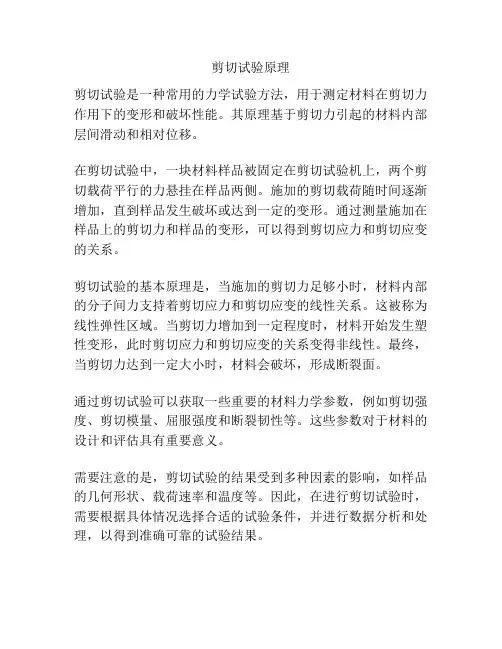

剪切试验原理
剪切试验是一种常用的力学试验方法，用于测定材料在剪切力作用下的变形和破坏性能。

其原理基于剪切力引起的材料内部层间滑动和相对位移。

在剪切试验中，一块材料样品被固定在剪切试验机上，两个剪切载荷平行的力悬挂在样品两侧。

施加的剪切载荷随时间逐渐增加，直到样品发生破坏或达到一定的变形。

通过测量施加在样品上的剪切力和样品的变形，可以得到剪切应力和剪切应变的关系。

剪切试验的基本原理是，当施加的剪切力足够小时，材料内部的分子间力支持着剪切应力和剪切应变的线性关系。

这被称为线性弹性区域。

当剪切力增加到一定程度时，材料开始发生塑性变形，此时剪切应力和剪切应变的关系变得非线性。

最终，当剪切力达到一定大小时，材料会破坏，形成断裂面。

通过剪切试验可以获取一些重要的材料力学参数，例如剪切强度、剪切模量、屈服强度和断裂韧性等。

这些参数对于材料的设计和评估具有重要意义。

需要注意的是，剪切试验的结果受到多种因素的影响，如样品的几何形状、载荷速率和温度等。

因此，在进行剪切试验时，需要根据具体情况选择合适的试验条件，并进行数据分析和处理，以得到准确可靠的试验结果。

铝合金剪切试验方法
1.扭剪试验：
扭剪试验是通过施加扭转力来产生试样的剪切变形。

具体操
作步骤如下：
1)制备符合标准要求的铝合金试样，通常为圆柱形或矩形形状。

2)将试样夹紧在扭剪试验机的夹具中，使其与试验机轴线重合。

3)施加扭转力，通过转动试验机的上下部分，使试样发生剪
切变形。

4)测量试样扭转前后的几何参数，如扭转角度、直径变化等，并记录下剪切力。

2.直剪试验：
直剪试验是通过施加平行于试样平面的力，使试样发生剪切
变形。

具体操作步骤如下：
1)制备符合标准要求的铝合金试样，通常为矩形形状。

2)将试样放置于直剪试验机的夹具中，使其平行于夹具底板。

3)施加垂直于试样平面的力，通过试验机上下部分的移动，
使试样发生平行剪切。

4)测量试样剪切前后的几何参数，如试样长度、试样宽度等，并记录下剪切力。

在进行铝合金剪切试验时，需要注意以下几点：
1)试样的准备应符合相应的标准要求，以保证试验结果的准
确性和可比性。

2)在进行试验前，应校准试验仪器，确保测量结果的准确性。

3)试样在夹具中的位置和位置应保持一致，以排除位置对试
验结果的影响。

4)试验过程中应控制施加力的速度和大小，以保证试验的稳
定性和可重复性。

5)根据试验要求，可在试验前或试验过程中对试样进行预处理，如热处理、冷处理等，以研究不同处理条件下的铝合金剪
切性能。

以上是铝合金剪切试验的常用方法和注意事项。

通过这些试
验方法，可以评估铝合金的剪切性能和剪切强度，为相关工程
和应用提供参考和依据。

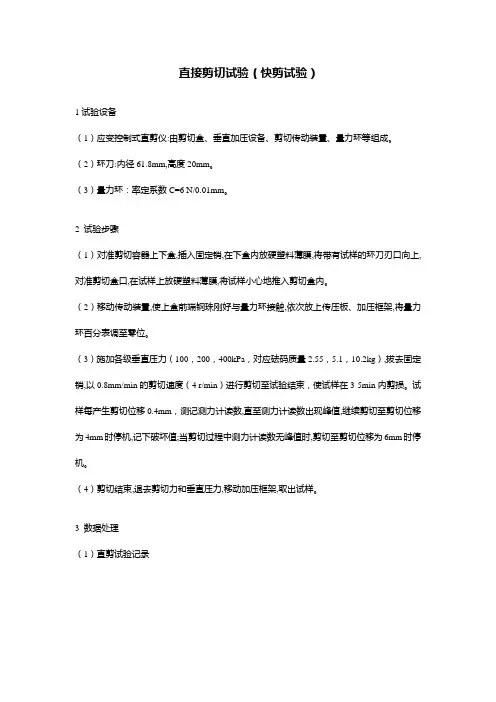

直接剪切试验（快剪试验）1试验设备（1）应变控制式直剪仪:由剪切盒、垂直加压设备、剪切传动装置、量力环等组成。

（2）环刀:内径61.8mm,高度20mm。

（3）量力环：率定系数C=6 N/0.01mm。

2 试验步骤（1）对准剪切容器上下盒,插入固定销,在下盒内放硬塑料薄膜,将带有试样的环刀刃口向上,对准剪切盒口,在试样上放硬塑料薄膜,将试样小心地推入剪切盒内。

（2）移动传动装置,使上盒前端钢珠刚好与量力环接触,依次放上传压板、加压框架,将量力环百分表调至零位。

（3）施加各级垂直压力（100，200，400kPa，对应砝码质量2.55，5.1，10.2kg）,拔去固定销,以0.8mm/min的剪切速度（4 r/min）进行剪切至试验结束，使试样在3-5min内剪损。

试样每产生剪切位移0.4mm，测记测力计读数,直至测力计读数出现峰值,继续剪切至剪切位移为4mm时停机,记下破坏值;当剪切过程中测力计读数无峰值时,剪切至剪切位移为6mm时停机。

（4）剪切结束,退去剪切力和垂直压力,移动加压框架,取出试样。

3 数据处理（1）直剪试验记录（2）剪应力按下式计算:τ—试样所受的剪应力(kPa);C—量力环率定系数(N/0.01mm);R—测力计量表读数(0.01mm);A0—试样面积（cm2）。

（2）以剪应力为纵坐标,剪切位移为横坐标,绘制剪应力(τ)与剪切位移（Δl）关系曲线,取曲线上剪应力的峰值为抗剪强度,无峰值时,取剪切位移4 mm所对应的剪应力为抗剪强度。

(3) 以抗剪强度为纵坐标,垂直压力为横坐标,绘制抗剪强度与垂直压力关系曲线,直线的倾角为摩擦角,直线在纵坐标上的截距为粘聚力。
