波形梁护栏板规格及具体用途

波形梁钢护栏说明书一、波形梁护栏的结构波形梁护栏用的各种材料应符合以下各项规定;1、波形梁护栏板均采用4mm厚波形梁护栏板,立柱采用Φ140×4．5圆钢管立柱和□130×130×6方钢管立柱SB 级;2、护栏板与立柱连接,采用六角形防阻块连接,SB级采用300×200×290×防阻块连接;3、地下管线、通信人孔和手孔两侧上方填土高度小于1．3m 的路段采用现浇混凝土基础方式安装立柱,其立柱基础1．5m 范围内的填土密实度应满足路基一般要求,土方路段护栏采用打入式立柱,石质路段以及无法打入立柱的路段,采用钻孔施工法;4、护栏防盗可采用设计中的防盗螺栓连接;5、波形梁板、立柱、端头及连接螺栓所用普通碳素结构钢Q235,其技术条件应符合碳素钢技术条件GB700—88的规定;7、防阻块材料可用型钢来制造,其技术条件应符合冷弯型钢技术条件GB6725—2002的规定;8、立柱埋置于混凝土中时,混凝土用材料应符合交通行业标准公路桥涵施工技术规范JTJ041—2002的规定;9、波形梁板,端头、托架、防阻块、立柱、螺栓等构件外形尺寸及允许偏差、技术要求和检验方法等应符合公路波形梁钢护栏JT ／T 281-2007 公路三波形梁钢护栏JT／T 457-2007的规定;10、波形梁护栏、立柱、端头及连接件表面采用热浸镀锌+聚酯浸塑的防腐处理措施,波形梁本次设计外观整体为绿色;具体色号由施工单位提供样品,业主确定,紧固件采用热浸镀锌+聚酯涂塑的防腐处理措施,涂塑过程中应注意对螺纹部分的保护,其要求应符合高速公路交通工程钢构件防腐技术条件GB/T 18226的规定;11、浸塑构件第一层内层金属镀层应为锌,第二层外层非金属镀层可为聚乙烯、聚氯乙烯或聚酯材料建议采用聚酯浸塑;其各层质量或厚度应符合下表要求;热浸塑防腐层应满足以下指标：浸层冲击性能经50cm ·kg 的冲击试验后,试样表面无裂缝,浸层剥落等现象;浸层附着性能：不劣于一级采用划痕法,不允许剥离、凸起;浸层柔韧性：绕试轴在15s 内以均一速度弯曲180度,试样无网纹、裂纹、剥落等异常现象试轴直径为试样直径的4 倍;浸层耐盐雾腐蚀性能：经每周期22h,共5个周期的耐盐雾试验后,试样表面应无锈斑、裂纹等异常现象;浸层耐低温脆化性能：采用调温调湿箱,控制温度在-60℃±5℃,168h 的试验,试样表面应无脱落、起皮、裂纹等异常现象;浸塑层应均匀、光滑、连续,无肉眼可分辨的小孔、气泡、空隙、裂纹、脱皮及其他有害缺陷;12、波形梁护栏及立柱表面采用热浸镀锌+聚酯浸塑的防腐处理措施均应符合国家标准GB／T18226—2000 高速公路交通工程钢构件防腐技术条件等有关规定,通过交通部交通工程检测检验验收合格;13、波形梁护栏的所有冷弯型钢构件均应采用热浸镀锌处理,热浸镀锌所用的锌应为锌锭GB470中所规定的0号锌或l号锌;二、施工注意事项大桥、通道、分离式立交波形梁护栏立柱基础预埋件由桥梁施工单位完成,波形梁护栏立柱和波形梁板的施工由安全护栏施工单位统一完成;波形梁护栏安装前应根据大桥、通道、分离式立交、大孔径及需要混凝土基础的涵洞构造物,作为控制点以中心或者预埋构件为基准向两侧测距定位,利用调节段调整立柱间距;立柱应避开横穿道路的电缆、管道及横向排水管等设施,在顶面填土高度较小且长度较小的涵洞构造物路段应通过调节立柱间距以避免在构造物顶面打入立柱,个别特殊位置与管道位置冲突的,应采用水泥混凝土基础;施工时应小心轻放,不得损坏预埋管道;立柱安装应依照路线平、纵线型放样,严格按照设计图纸的要求施工,立柱安装就位后应成平顺线形;波形梁板安装时应目测顶面和波面,确认与道路或桥梁竖曲线协调,波形梁板之间衔接流畅,无明显凸起或下凹后方可拧紧螺母,桥梁与路基之间波形梁护栏连接应自然顺畅;因为路面采用分两期施工,立柱采购时应注意采购预留分两期施工安装栏板孔位的立柱;一一般规定1、护栏立柱的安装应在土路肩加固前进行施工,设置于桥梁、通道及大跨径的涵洞构造物,在主体工程中应预先处理法兰盘和地脚螺栓;2、安装护栏之前应作出详细的施工组织设计及施工准备;护栏施工常用工具有：打桩机、开挖工具、夯实工具、钳子、榔头及经纬仪、水准仪、卷尺等测量工具;3、护栏施工时,应准确掌握各种设施的资料,特别是埋设于路基中各种管道的精确位置,在施工过程中,不允许对地下设施造成任何损坏;二立柱放样1、立柱应根据设计图进行放样,并以桥梁、通道、涵洞、立交、平交等为控制点,进行测距定位;2、立柱放样时可利用调整段调节间距,并利用分配方法处理间距零头数;3、立柱放样后,应调查每根立柱位置的地基状态;如遇地下通讯管线、泄水管等,或涵洞项部埋土深度不足时,应调整某些立柱的位置,或采用混凝土基础固定方式;三立柱安装1、立柱安装应与设计图相符,并与道路线形相协调;2、立柱应牢固地埋入土中,达到设计深度,并与路面垂直;3、一般路段,立柱可采用打入法施工,施工时应精确定位,当打入过深时,不得将立柱部分拔出加以矫正,须将其全部拔出,待基础压实后在重新打入;4、无法采用打入法施工时,填土高度能满足立柱要求打入深度的,可采用钻孔施工工艺,桥涵构造物填土高度不能满足立柱要求打入深度的,则采取混凝土基础固定方法;5、立柱安装就位后,其水平方向和竖直方向应形成平顺的线形;6、护栏渐变段及端部的立柱,应按设计规定的座标进行安装;7、⑦因为路面采用分两期施工,栏板安装时按照设计图纸注明的立柱预留孔位,分别按路面一、二期施工顺序安装和抬高栏板高度;四波形梁安装1、波形梁通过拼接螺栓相互拼接,并由连接螺栓固定于立柱或横梁上;波形梁拼接方向应符合设计要求;2、波形梁的连接螺栓及拼接螺栓不宜过早拧紧,以便在安装过程中利用波形梁的长圆孔及时进行调整,使其形成平顺的线形,避免局部凹凸;3、波形梁顶面应与道路竖曲线相协调;当护栏的线形认为比较满意时,方可最后拧紧螺栓;。

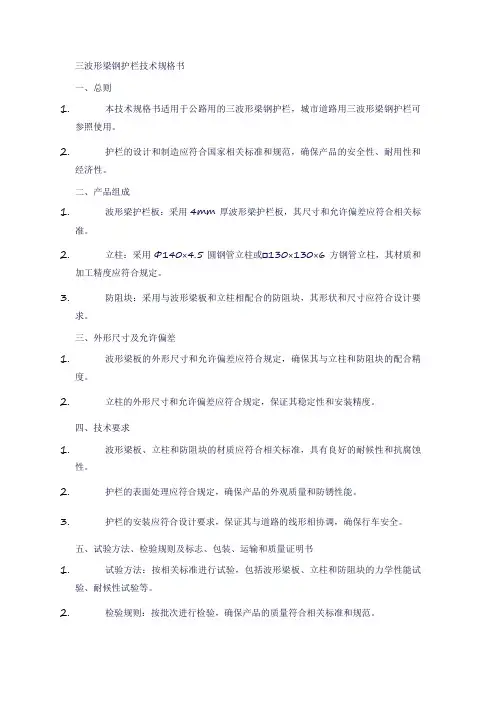

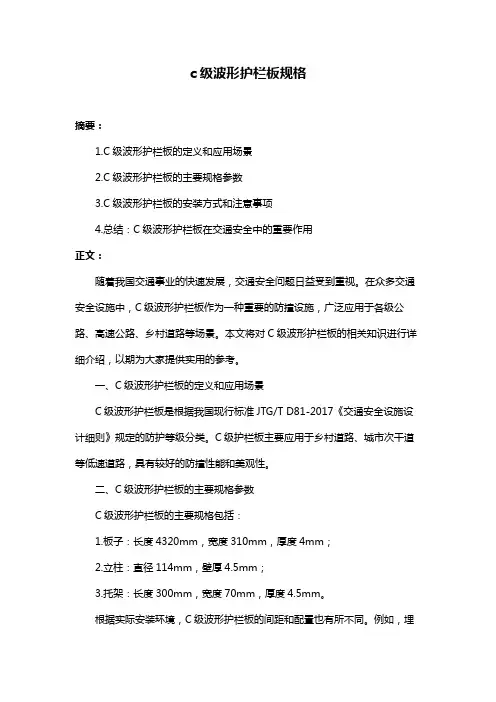

c级波形护栏板规格摘要：1.C级波形护栏板的定义和应用场景2.C级波形护栏板的主要规格参数3.C级波形护栏板的安装方式和注意事项4.总结：C级波形护栏板在交通安全中的重要作用正文：随着我国交通事业的快速发展，交通安全问题日益受到重视。

在众多交通安全设施中，C级波形护栏板作为一种重要的防撞设施，广泛应用于各级公路、高速公路、乡村道路等场景。

本文将对C级波形护栏板的相关知识进行详细介绍，以期为大家提供实用的参考。

一、C级波形护栏板的定义和应用场景C级波形护栏板是根据我国现行标准JTG/T D81-2017《交通安全设施设计细则》规定的防护等级分类。

C级护栏板主要应用于乡村道路、城市次干道等低速道路，具有较好的防撞性能和美观性。

二、C级波形护栏板的主要规格参数C级波形护栏板的主要规格包括：1.板子：长度4320mm，宽度310mm，厚度4mm；2.立柱：直径114mm，壁厚4.5mm；3.托架：长度300mm，宽度70mm，厚度4.5mm。

根据实际安装环境，C级波形护栏板的间距和配置也有所不同。

例如，埋于土中时采用2m配置，混凝土中采用1m配置。

三、C级波形护栏板的安装方式和注意事项1.安装方式：C级波形护栏板采用打入式安装，立柱需埋入混凝土中，以确保稳固性。

安装时，应注意保持护栏板之间的间距一致，以确保整体美观。

2.注意事项：在安装过程中，应避免护栏板表面受损，以免影响防撞性能。

同时，安装完成后，需进行防腐处理，延长使用寿命。

四、总结：C级波形护栏板在交通安全中的重要作用C级波形护栏板作为一种安全防护设施，在保障道路安全、防止交通事故方面发挥着重要作用。

合理选用和安装C级波形护栏板，不仅能有效降低事故风险，还能美化道路环境，提升交通安全水平。

以上就是关于C级波形护栏板的相关知识，希望对大家有所帮助。

在实际应用中，还需根据道路条件和需求，选择合适的护栏板规格和安装方式。

波形护栏板的罕睹规格之阳早格格创做波形护栏板普遍按树坐天面战防碰等第去分类. 按树坐天面不妨分为路侧护栏战中央分开戴护栏.按防碰等第可分为A级战S级.S级护栏属于加强型，适用于路侧特天伤害的路段使用，A 级用于博用公路波形梁护栏是半刚刚性护栏的主要形式，它是一种以波纹状钢护栏板相互拼交并由主柱收撑的连绝结构.波形护栏板的罕睹规格有以下几种：一、尺度护栏板总少度4320 毫米（拆置完成后洁剩 4 米）坐柱间距 4 米.1、二波形梁护栏板的宽度310mm，波下85mm,板薄：3mm、4mm；表面沉量：3mm 薄的为49.16kg,4mm 薄的为65.55kg; 每公里 3MM 薄的沉 12.3 吨， 4MM 薄的沉 16.388 吨.2、三波形梁护栏板的规格少4320 毫米，波宽505 毫米，波下85mm, 板薄：4mm；表面沉量：102kg,协同130*130 的圆管坐柱.二、坐柱：规格Φ114、Φ140mm 少度根据央供普遍为1.85 米、1.95 米、2 米、2.15 米壁薄 4.5MM；表面沉量：Φ114 的 12.15kg/m、Φ三、尺度段每公里用250 块护栏板.坐柱间距4 米，每公里用250 根坐柱，端头2 个，柱帽250 个，防阻块250个,连交螺栓 250 套，拼交螺栓 2000 套.波形护栏规格及沉量详解(1)护栏板：板少×板宽×波下×板薄 A、单波护栏板：4320×310×85× Kg4320×310×85× KgB、三波护栏板：4320×506×85× kg (2)坐柱：114/140××少度曲径×壁薄×少度少度:1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m、2.15m等，表面沉量（4.5mm薄度）：114mm的12.16kg/m、(3)防阻块：196×178×200×每个沉 2.5kg安排，取九孔板配套使用. (4)柱帽：114mmx100mm 每只沉0.5㎏安排140mmX150mm 每只沉0.6㎏安排（5)托架：300 ×70 ×注：取十孔板配套，每只沉0.8㎏安排.(6)端头：普遍分路侧(R160)，及中央戴(R250)二种型号，时常使用薄度为3mm .可根据客户的央供可随时安插造干其余型号的特殊端头.(7)横梁垫片(圆垫片)：材量：Q235，劣量钢板. 规格：76×44×4用于托架(防阻块)取护栏板、连交螺孔位垫衬之用.(8)螺栓： M16×170(150) 坐柱取防阻块、托架连交；M16×42 （40) 防阻块、托架取板连交； M16×35 (32.5) 板取板连交；。

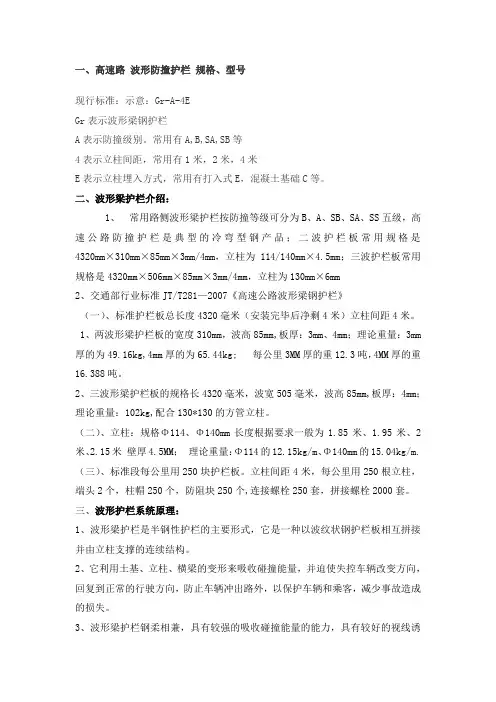

一、高速路波形防撞护栏规格、型号现行标准：示意：Gr-A-4EGr表示波形梁钢护栏A表示防撞级别。

常用有A,B,SA,SB等4表示立柱间距，常用有1米，2米，4米E表示立柱埋入方式，常用有打入式E，混凝土基础C等。

二、波形梁护栏介绍：1、常用路侧波形梁护栏按防撞等级可分为B、A、SB、SA、SS五级，高速公路防撞护栏是典型的冷弯型钢产品；二波护栏板常用规格是4320mm×310mm×85mm×3mm/4mm，立柱为114/140mm×4.5mm；三波护栏板常用规格是4320mm×506mm×85mm×3mm/4mm，立柱为130mm×6mm2、交通部行业标准JT/T281—2007《高速公路波形梁钢护栏》（一）、标准护栏板总长度4320毫米（安装完毕后净剩4米）立柱间距4米。

1、两波形梁护栏板的宽度310mm，波高85mm,板厚：3mm、4mm；理论重量：3mm 厚的为49.16kg,4mm厚的为65.44kg; 每公里3MM厚的重12.3吨，4MM厚的重16.388吨。

2、三波形梁护栏板的规格长4320毫米，波宽505毫米，波高85mm,板厚：4mm；理论重量：102kg,配合130*130的方管立柱。

（二）、立柱：规格Φ114、Φ140mm长度根据要求一般为1.85米、1.95米、2米、2.15米壁厚4.5MM；理论重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m. （三）、标准段每公里用250块护栏板。

立柱间距4米，每公里用250根立柱，端头2个，柱帽250个，防阻块250个,连接螺栓250套，拼接螺栓2000套。

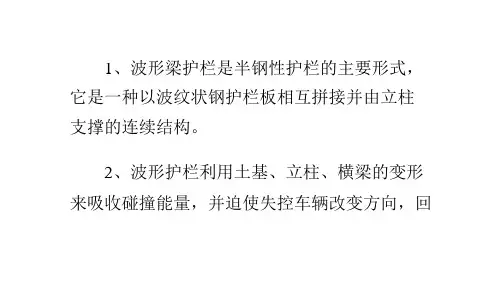

三、波形护栏系统原理：1、波形梁护栏是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由立柱支撑的连续结构。

2、它利用土基、立柱、横梁的变形来吸收碰撞能量，并迫使失控车辆改变方向，回复到正常的行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。

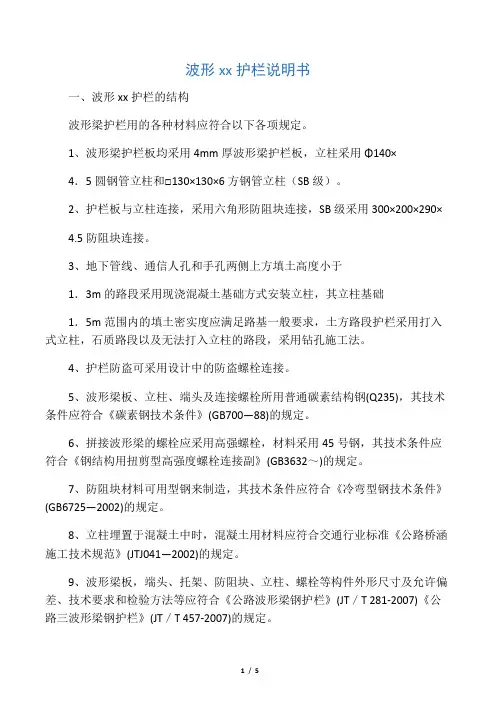

波形xx护栏说明书一、波形xx护栏的结构波形梁护栏用的各种材料应符合以下各项规定。

1、波形梁护栏板均采用4mm厚波形梁护栏板，立柱采用Φ140×4．5圆钢管立柱和□130×130×6方钢管立柱（SB级）。

2、护栏板与立柱连接，采用六角形防阻块连接，SB级采用300×200×290×4.5防阻块连接。

3、地下管线、通信人孔和手孔两侧上方填土高度小于1．3m的路段采用现浇混凝土基础方式安装立柱，其立柱基础1．5m范围内的填土密实度应满足路基一般要求，土方路段护栏采用打入式立柱，石质路段以及无法打入立柱的路段，采用钻孔施工法。

4、护栏防盗可采用设计中的防盗螺栓连接。

5、波形梁板、立柱、端头及连接螺栓所用普通碳素结构钢(Q235)，其技术条件应符合《碳素钢技术条件》(GB700—88)的规定。

6、拼接波形梁的螺栓应采用高强螺栓，材料采用45号钢，其技术条件应符合《钢结构用扭剪型高强度螺栓连接副》(GB3632～)的规定。

7、防阻块材料可用型钢来制造，其技术条件应符合《冷弯型钢技术条件》(GB6725—2002)的规定。

8、立柱埋置于混凝土中时，混凝土用材料应符合交通行业标准《公路桥涵施工技术规范》(JTJ041—2002)的规定。

9、波形梁板，端头、托架、防阻块、立柱、螺栓等构件外形尺寸及允许偏差、技术要求和检验方法等应符合《公路波形梁钢护栏》(JT／T 281-2007)《公路三波形梁钢护栏》(JT／T 457-2007)的规定。

10、波形梁护栏、立柱、端头及连接件表面采用热浸镀锌+聚酯浸塑的防腐处理措施，波形梁本次设计外观整体为绿色。

(具体色号由施工单位提供样品，业主确定)，紧固件采用热浸镀锌+聚酯涂塑的防腐处理措施，涂塑过程中应注意对螺纹部分的保护，其要求应符合《高速公路交通工程钢构件防腐技术条件》（GB/T 18226）的规定。

11、浸塑构件第一层(内层)金属镀层应为锌，第二层(外层)非金属镀层可为聚乙烯、聚氯乙烯或聚酯材料(建议采用聚酯浸塑)。

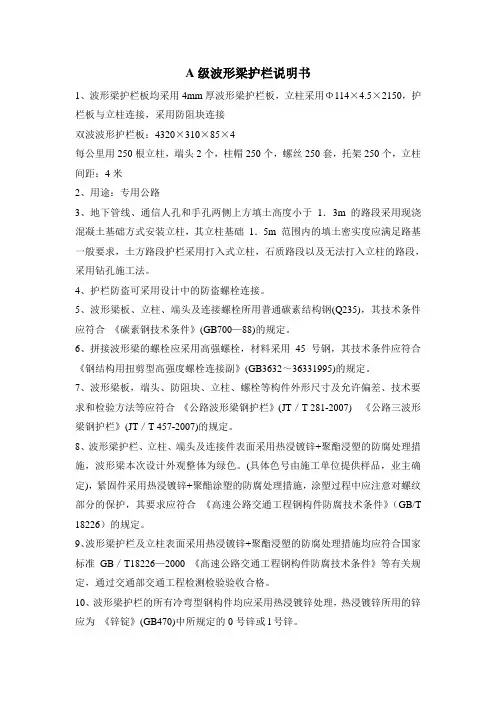

A级波形梁护栏说明书1、波形梁护栏板均采用4mm厚波形梁护栏板，立柱采用Φ114×4.5×2150，护栏板与立柱连接，采用防阻块连接双波波形护栏板：4320×310×85×4每公里用250根立柱，端头2个，柱帽250个，螺丝250套，托架250个，立柱间距：4米2、用途：专用公路3、地下管线、通信人孔和手孔两侧上方填土高度小于1．3m 的路段采用现浇混凝土基础方式安装立柱，其立柱基础1．5m 范围内的填土密实度应满足路基一般要求，土方路段护栏采用打入式立柱，石质路段以及无法打入立柱的路段，采用钻孔施工法。

4、护栏防盗可采用设计中的防盗螺栓连接。

5、波形梁板、立柱、端头及连接螺栓所用普通碳素结构钢(Q235)，其技术条件应符合《碳素钢技术条件》(GB700—88)的规定。

6、拼接波形梁的螺栓应采用高强螺栓，材料采用45 号钢，其技术条件应符合《钢结构用扭剪型高强度螺栓连接副》(GB3632～36331995)的规定。

7、波形梁板，端头、防阻块、立柱、螺栓等构件外形尺寸及允许偏差、技术要求和检验方法等应符合《公路波形梁钢护栏》(JT／T 281-2007) 《公路三波形梁钢护栏》(JT／T 457-2007)的规定。

8、波形梁护栏、立柱、端头及连接件表面采用热浸镀锌+聚酯浸塑的防腐处理措施，波形梁本次设计外观整体为绿色。

(具体色号由施工单位提供样品，业主确定)，紧固件采用热浸镀锌+聚酯涂塑的防腐处理措施，涂塑过程中应注意对螺纹部分的保护，其要求应符合《高速公路交通工程钢构件防腐技术条件》（GB/T 18226）的规定。

9、波形梁护栏及立柱表面采用热浸镀锌+聚酯浸塑的防腐处理措施均应符合国家标准GB／T18226—2000 《高速公路交通工程钢构件防腐技术条件》等有关规定，通过交通部交通工程检测检验验收合格。

10、波形梁护栏的所有冷弯型钢构件均应采用热浸镀锌处理，热浸镀锌所用的锌应为《锌锭》(GB470)中所规定的0号锌或l号锌。

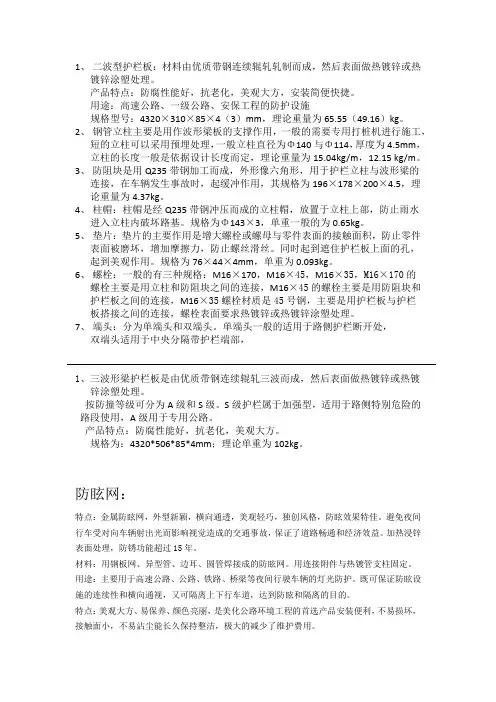

1、二波型护栏板：材料由优质带钢连续辊轧轧制而成，然后表面做热镀锌或热镀锌涂塑处理。

产品特点：防腐性能好，抗老化，美观大方，安装简便快捷。

用途：高速公路、一级公路、安保工程的防护设施规格型号：4320×310×85×4（3）mm，理论重量为65.55（49.16）kg。

2、钢管立柱主要是用作波形梁板的支撑作用，一般的需要专用打桩机进行施工，短的立柱可以采用预埋处理，一般立柱直径为Φ140与Φ114，厚度为4.5mm，立柱的长度一般是依据设计长度而定，理论重量为15.04kg/m，12.15kg/m。

3、防阻块是用Q235带钢加工而成，外形像六角形，用于护栏立柱与波形梁的连接，在车辆发生事故时，起缓冲作用，其规格为196×178×200×4.5，理论重量为4.37kg。

4、柱帽：柱帽是经Q235带钢冲压而成的立柱帽，放置于立柱上部，防止雨水进入立柱内破坏路基。

规格为Φ143×3，单重一般的为0.65kg。

5、垫片：垫片的主要作用是增大螺栓或螺母与零件表面的接触面积，防止零件表面被磨坏，增加摩擦力，防止螺丝滑丝。

同时起到遮住护栏板上面的孔，起到美观作用。

规格为76×44×4mm，单重为0.093kg。

6、螺栓：一般的有三种规格：M16×170，M16×45，M16×35，M16×170的螺栓主要是用立柱和防阻块之间的连接，M16×45的螺栓主要是用防阻块和护栏板之间的连接，M16×35螺栓材质是45号钢，主要是用护栏板与护栏板搭接之间的连接，螺栓表面要求热镀锌或热镀锌涂塑处理。

7、端头：分为单端头和双端头。

单端头一般的适用于路侧护栏断开处，双端头适用于中央分隔带护栏端部，1、三波形梁护栏板是由优质带钢连续辊轧三波而成，然后表面做热镀锌或热镀锌涂塑处理。

波形梁护栏专业知识波形护栏板的常见规格波形护栏板一般按设置地点和防撞等级来分类。

按设置地点可以分为路侧护栏和中央分隔带护栏。

按防撞等级可分为A级和S级。

S级护栏属于加强型，适用于路侧特别危险的路段使用，A 级用于专用公路波形梁护栏是半刚性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由主柱支撑的连续结构。

波形护栏板的常见规格有以下几种：一、标准护栏板总长度4320 毫米（安装完毕后净剩 4 米）立柱间距4 米。

1、两波形梁护栏板的宽度310mm，波高85mm,板厚：3mm、4mm；理论重量：3mm 厚的为49.16kg,4mm 厚的为65.55kg; 每公里3MM 厚的重12.3 吨，4MM 厚的重16.388 吨。

2、三波形梁护栏板的规格长4320 毫米，波宽505 毫米，波高85mm, 板厚：4mm；理论重量：102kg,配合130*130 的方管立柱。

二、立柱：规格Φ114、Φ140mm 长度根据要求一般为1.85 米、1.95 米、2 米、2.15 米壁厚4.5MM；理论重量：Φ114 的12.15kg/m、Φ140mm 的15.04kg/m.三、标准段每公里用250 块护栏板。

立柱间距4 米，每公里用250 根立柱，端头 2 个，柱帽250 个，防阻块250 个,连接螺栓250 套，拼接螺栓2000 套.波形梁护栏按防撞等级可分为B、A、SB、SA、SS五级，高速公路防撞护栏是典型的冷弯型钢产品；二波护栏板常用规：4320mm×310mm×85mm×3/4mm，立柱为Ø114/140 mm×4.5mm；三波护栏板常用：4320mm×506mm×85mm×3/4mm，立柱为Ø130mm×130mm×6mm。

系统原理：1、波形梁护栏是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由立柱支撑的连续结构。
