一、工程概况1、工程简介某某县某某水利工程（第二标段）主要建设项目：1、对割后溪与鹿溪汇合口至炉尾村段长4.35KM进行生态环境修复，河道清杂清障； 2、本标段新建堤防生态护岸1.475KM； 3、新建溪南水闸1座；4、对溪南低排渠长3.2Km，进行清淤疏浚。
2、参建单位主管单位：某某县水利局监督单位：某某县水利水电工程质量监督站建设单位：某某县投资开发有限公司设计单位：水利勘测设计院有限公司监理单位：某某有限公司施工单位：水利建设有限公司3、工程开、竣工时间施工中标单位为某某建设有限公司，合同中标价为23968175.69元，合同工期180日历天。
开工时间为2016年12月20日，完工时间2020年6月30日，比原合同工期滞后1108日历天。
工期滞后原因：①部份征地拆迁等遗留问题。
②施工单位对项目资金投入不足和管理不善，造成工程材料、班组人员、机械设备无法正常开展。
③雨季汛期来临时土方无法填筑。
④新冠疫情对工程验收进度安排上有影响。
二、监理范围及内容根据《水利工程建设项目施工监理规范》SL 288-2014规定的隶属于本工程的范围内：设计图纸规定的全部工程的施工准备期、施工期、工程质量保修期阶段的质量控制、投资控制、进度控制、组织协调、合同管理、安全文明的施工监理工作；根据施工合同和项目监理合同，业主委托的监理工作范围，承担项目建设监理工作。
1、监理机构设置我司于2016年12月成立“某某县某某水利工程监理部”。
监理部的组织机构系统是在建设单位、主管部门的领导和监督下，按总监理工程师负责制的原则，对工程质量、进度、投资控制及安全文明施工进行全方位的监控，做好合同管理、组织协调和信息管理工作。
监理机构设置及人员配备如下：（1）总监理工程师是监理部的全权负责人，本工程总监理工程师由刘红勇监理工程师担任。
（2）专业监理工程师由吴强、何海波担任。
（3）监理员由冯玉翔、孔祥锦担任。
2、主要监理方法（1）现场记录。
大坡水库截流验收监理报告一、项目概况大坡水库位于省市，是一座中型水库，总库容为XXX万立方米。
该水库主要用于供水和防洪调蓄，是当地重要水源工程。
截流验收是水库施工的关键环节，为了确保工程质量，特进行了截流验收监理。
二、截流方式及施工情况本次截流采用了面板堵坝截流技术。
施工方按照设计要求，先对截流区域进行了清淤、平整和固结处理，确保堵坝面板的安装质量。
然后，根据截流计划，进行了岩石爆破、开槽和混凝土浇筑等工序。
整个截流过程中，施工方组织了专业施工队伍，采取了严格的安全措施，并对施工过程进行了严格监督和检验。
三、截流效果验收截流效果验收主要从安全系数、渗漏情况、水位变化以及设备操作等方面进行评估。
1.安全系数：根据设计要求，面板堵坝截流需要达到一定的安全系数。
监理人员对截流区域进行了现场考察和测量分析，结果显示堵坝面板的安全系数满足要求，保证了工程的安全性。
2.渗漏情况：渗漏是判断截流效果的重要指标之一、监理人员采取放水排放方法，观察堵坝面板是否存在渗漏现象。
经过观察和测量，结论是截流效果良好，渗漏现象不明显。
3.水位变化：截流成功后，监理人员对坝体上下游水位进行了测量，对比了截流前后的水位变化情况。
结果显示，截流后坝体上下游水位变化小，并在可接受范围内。
4.设备操作：监理人员对截流过程中的设备操作进行了评估，主要包括施工机械的稳定性和工作效率以及操作人员的技术水平等方面。
经过评估，认为设备操作流畅，操作人员熟练，保证了截流工作的顺利进行。
四、截流验收结论根据截流效果验收结果和监理过程中的观察和评估，本次大坡水库截流工作取得了良好的效果，截流验收合格。
整个截流工程符合设计要求，施工质量良好，安全性高，技术操作精细。
该工程的成功截流为后续水库工程的实施奠定了良好的基础。
五、存在的问题及建议在截流过程中，监理人员发现了一些问题并提出了相应的建议：1.施工过程中，需要进一步加强对地质情况的研究和评估，以提前采取相应的施工措施。
水电监理竣工验收报告总结本报告旨在总结水电监理竣工验收工作的情况和结果。
经过对水电工程的全面监督和检查，我们团队已经完成了竣工验收工作，并在此向各相关单位和部门提交报告，以便于审核和审批。
一、项目概述该工程位于某地区行政中心，总建筑面积约为XXX平方米。
工程包括水电安装及相关设备的运行监测。
监理团队于XXX年月日开始监理工作，并按计划完成了竣工验收工作。
在监理过程中，我们严格按照国家和行业相关标准进行监督和评估，确保施工质量符合要求。
二、竣工验收情况1. 水电设备安装验收根据项目合同和相关规范，我们对水电设备进行了全面检查和评估。
经过测试和试运行，所有设备均正常运行并符合相关标准要求。
设备包括但不限于供水设备、给水设备、管道及配件等。
所有设备的品质和性能达到或超过了预期目标。
2. 系统运行检测我们对水电系统的运行情况进行了详细的检测和测试。
通过对水泵、输水管道、供电设备等进行运行监测，我们确认系统运行平稳，无漏水、漏电等安全问题。
同时，我们还对相关设备的自动控制系统进行了可靠性和稳定性的测试，确保系统能够在各种工况下正常运行。
3. 安全评估和防护措施我们在竣工验收过程中，特别关注施工现场的安全状况和相关防护措施的落实情况。
通过现场勘查和检测，我们确认了施工过程中采取的各项安全防护措施的有效性，并对可能存在的安全隐患提出了整改意见和建议，以确保施工人员的人身安全和工程的顺利进行。
4. 环保效果评估水电工程的施工过程中，我们密切关注环保问题。
通过环境影响评估和现场监测，我们确认该工程对周边环境的影响较小，并且施工过程中严格按照环保要求进行操作。
在现场使用的材料也符合环保标准，未发现环境污染问题。
三、竣工验收结论根据对水电工程的全面检查和评估，我们得出以下结论：1. 水电设备安装合格，各项设备均符合相关标准要求。
2. 系统运行稳定，能够满足工程需求。
3. 安全措施全面落实，施工人员没有发生安全事故。
4. 环保要求得到满足，项目对周边环境的影响较小。
目录一、截流工程概述 (3)二、截流施工方法及进度计划 (3)1、施工特点难点 (3)2、施工方案 (3)3、施工进度安排 (4)三、截流施工准备工作情况 (5)1、截流组织机构 (6)2、截流模型试验（截流试验） (6)3、备料工作情况 (7)4、设备、工况及准备情况 (7)5、坝肩开挖工作 (8)6、水情测报、监测及通讯组织体系安排情况 (8)7、安全保证措施 (9)8、应急措施 (10)四、截流相关的工程完成（或移交使用）情况 (10)1、左右岸边坡开挖与支护 (10)2、交通工程（R2公路、R5公路、R9公路、R6公路、R12公路、R14公路等） (11)3、水下隐蔽工程 (11)4、水保工程（边坡开挖处理） (11)五、后续施工计划 (13)1、围堰工程施工 (13)2、主体工程施工 (14)3、导流工程施工 (14)六、安全度汛措施 (15)1、围堰工程施工 (15)2、超设计防洪水处置 (15)3、溃堰分析 (15)4、2006年及后续施工期的汛期安排 (15)七、截流工程质量保证措施及环保、安全文明施工措施 (16)1、质量保证措施 (16)2、环保措施 (17)3、安全文明施工措施 (19)八、截流工程施工大事记 (20)一、截流工程概述金安桥水电站位于云南省丽江市境内的金沙江中游河段上，是金沙江中游河段规划的第五级电站。
电站总装机容量4×600MW，枢纽主要有挡水大坝（坝高160m）、右岸溢流表孔及消力池、右岸泄洪（冲沙）底孔、左岸冲沙底孔、坝后厂房及交通洞等。
截流时的分水建筑物由布置在右岸1#、2#导流隧洞组成，隧洞断面为城门洞型，断面尺寸为16.0m×19.0m。
1#导流洞进口底板高程1289.90m，出口高程1287.182m；2#导流洞进口底板高程为1295.00m，出口高程为1291.394m。
根据金安桥水电站总进度计划和相关水文资料，截流时只有1#导流隧洞进行分流。

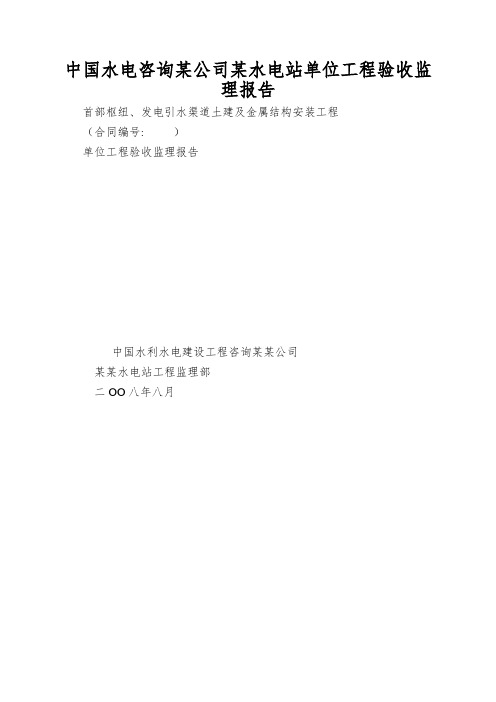

中国水电咨询某公司某水电站单位工程验收监理报告首部枢纽、发电引水渠道土建及金属结构安装工程（合同编号: ）单位工程验收监理报告中国水利水电建设工程咨询某某公司某某水电站工程监理部二OO八年八月审查：目录1工程概况82现场监理组织机构及相应职能、监理人员及岗位职责11 2.1监理机构及人员配备112.2监理工作程序112.3现场监理组织机构图133要紧监理工作程序及一样规定153.1四方关系153.2监理工作总程序错误!未定义书签。
4工程质量操纵 154.1导流明渠工程164.1.1土石方明挖164.1.2混凝土衬砌164.1.2.1施工方法164.1.2.2质量操纵174.1.3浆砌卵石衬砌 184.1.4钢筋铅丝笼卵石防护 18 4.1.5干砌卵石防护 194.1.6质量评定194.2右副坝工程194.2.1土石方明挖194.2.2混凝土衬砌204.2.2.1施工方法204.2.2.2质量操纵214.2.3质量评定224.3进水闸工程224.3.1土石方明挖234.3.2混凝土衬砌234.3.3质量评定264.4中间副坝工程264.4.1土石方明挖264.4.2混凝土衬砌274.4.3质量评定304.5泄洪冲砂闸工程30 4.5.1土石方明挖304.5.2混凝土衬砌304.5.3钢筋笼海漫334.5.4浆砌卵石衬砌 334.5.5质量评定344.6溢流坝工程344.6.1土石方明挖354.6.2混凝土衬砌354.6.3钢筋笼海漫384.6.4浆砌卵石衬砌 384.6.5质量评定394.7左副坝工程394.7.1土石方明挖394.7.2锚杆工程394.7.3混凝土衬砌404.7.4左副坝肩接触灌浆404.7.5质量评定414.8上游防渗铺盖工程414.8.1土石方明挖424.8.2锚杆工程434.8.3混凝土衬砌434.8.4 SR防渗盖片434.8.4.1 铺盖与坝体接缝防渗处理 44 4.8.4.2 铺盖间伸缩缝防渗处理44 4.8.5 LW水溶性聚氨酯化学灌浆 45 4.8.5.1防水工艺464.8.5.2骑缝化学灌浆464.8.5.3斜孔化学灌浆464.8.6铺盖回填灌浆 474.8.7质量评定484.9发电引水渠道工程484.9.1土石方明挖494.9.2土石方回填工程494.9.3复合土工膜工程494.9.4混凝土衬砌504.9.6浆砌卵石防护 504.9.7钢筋笼卵石丁坝504.9.8质量评定504.10建筑与装修工程504.11金结安装工程604.11.1闸门及拦污栅安装604.11.2启闭机安装644.11.2.1卷扬式启闭机安装654.11.2.2液压式启闭机安装664.11.2.3台车式启闭机684.11.3金结及启闭机安装质量评定705工程进度操纵 705.1施工进度打算编制705.2施工进度打算的调整715.3工程实际施工进度715.3.1进度目标715.3.2目前施工进度 726完成要紧工程量747工程投资操纵 747.1合同支付的要紧目标747.2结算支付的依据及结算支付的程序747.2.1结算支付的依据757.2.2结算支付的程序757.3支付工程量量测及结算支付（预支）的申报及审核75 7.3.1支付工程量量测757.3.2按月结算支付（预支）的申报及审核757.4工程量变更及标内新增项目的投资治理与操纵767.5项目投资的动态治理与操纵76 7.6工程实际投资情形767.6.1合同内工程及投资情形777.6.2合同内增加工程及投资情形 77 7.6.3合同外工程及投资情形808安全文明施工 818.1安全生产监督保证、治理措施81 8.2施工时期的安全监理829试验工作839.1试验监督、操纵措施839.2试验工作完成情形839.2.1原材料试验839.2.1.1砂石骨料849.2.1.2水泥849.2.1.3钢筋849.2.1.4外加剂849.2.1.5止水材料849.2.2配合比试验849.2.3施工过程质量操纵检测试验 86 9.2.4检测成果讲明 899.2.4.1水泥899.2.4.2砂石骨料929.2.4.3外加剂949.2.4.4钢筋959.2.4.5混凝土强度1019.2.4.6砂浆强度1069.2.4.7钢筋焊接接头1069.2.4.8混凝土抗冻试验1119.2.4.9混凝土抗渗试验1129.2.4.10混凝土配料单1129.2.4.11砂砾石回填碾压试验113 9.2.5质控检测试验总结11310其它需要讲明的咨询题 11411工程质量评定及结论11511.1已完分部工程质量评定情形115 11.2未完分部工程质量评定情形116 12工程大事记1161工程概况某某水电站位于某某省东南部的某某市某某县某某河干流上，东距某某市103km，西距某某市343km。

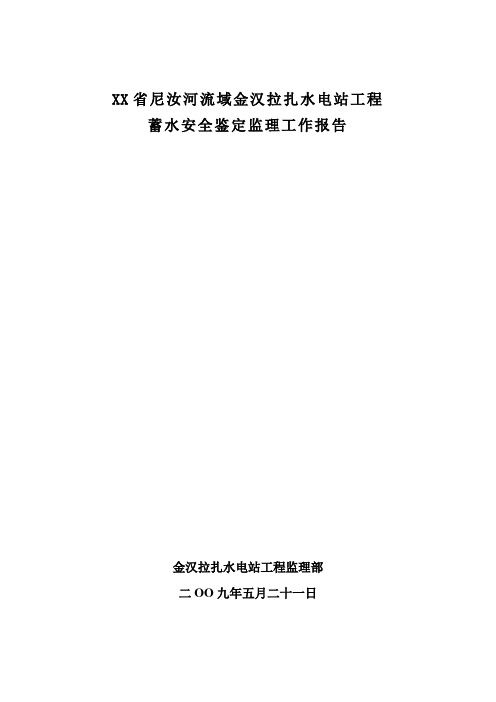

XX省尼汝河流域金汉拉扎水电站工程蓄水安全鉴定监理工作报告金汉拉扎水电站工程监理部二OO九年五月二十一日目录一、质量管理体制1、组织机构2、监理制度二、质量控制1、事前控制2、事中控制3、事后控制三、工程项目划分与质量评定四、缺陷与隐患处理五、安全监测六、总体评价XX省尼汝河流域金汉拉扎水电站工程蓄水安全鉴定监理工作报告本监理部根据《监理合同》、《监理大纲》与有关规X要求，对金汉拉扎水电站工程施工阶段的全过程进行了监理，现根据《水电建设工程安全鉴定规定》的要求，对本工程大坝工程蓄水安全鉴定的监理工作报告如下：一、质量管理体系1、组织机构根据本工程特点，在监理部统一安排下，大坝工程在现场设立了监理办公室，前期开挖阶段安排2名监理人员，后期砼浇筑与防渗墙施工阶段安排3名监理人员，监理部统一配备了安全、测量、机电、合同管理的专业监理工程师，在总监负责、领导下开展监理工作。
符合合同约定要求和实际工作需要。
2、监理制度为了规X监理工程师工作行为，明确监理的职责和行为，根据《水电水利工程监理规X》，制定了《监理工程师工作行为规X》、《现场监理工程师规程》、《原材料与砂浆、砼试验监理细则》、《砼工程监理实施细则》、《砼大坝安全监测工程监理细则》、《地质监理细则》、《设计文件审核签发监理细则》、《安全监理细则》、《砌石工程监理细则》、《施工测量监理细则》、《施工进度监理细则》、《水泥砂浆工程监理细则》、《钢筋工程监理细则》、《石方开挖监理细则》、《文档管理监理细则》、《工程支付监理细则》等多项监理工作准则，规X了监理人员的工作行为，为保证工程质量夯实了基础。
二、质量控制工程质量的控制按事前审批、事中监督、事后把关三个阶段进行：1、事前控制（1）审查、批准了涵盖整个工程的施工组织设计、技术方案、施工措施共11 份，核验了单位工程、分部工程开工前应具备的其它条件，审批开据单位工程《开工许可证》1 份，分部工程《开工许可证》9份。

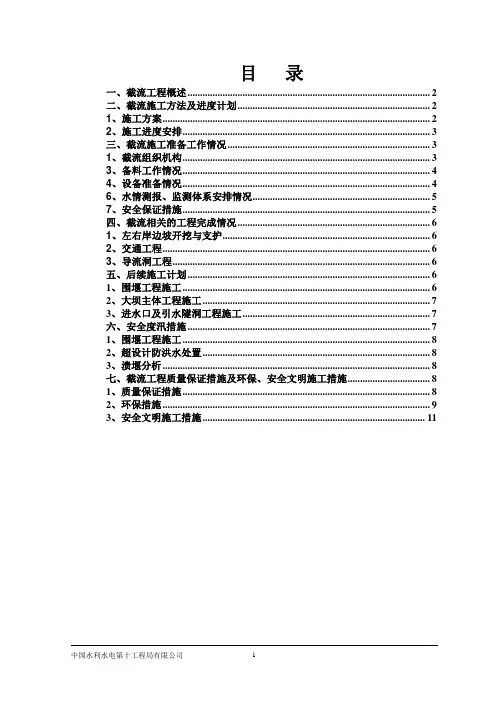

目录一、截流工程概述 (2)二、截流施工方法及进度计划 (2)1、施工方案 (2)2、施工进度安排 (3)三、截流施工准备工作情况 (3)1、截流组织机构 (3)3、备料工作情况 (4)4、设备准备情况 (4)6、水情测报、监测体系安排情况 (5)7、安全保证措施 (5)四、截流相关的工程完成情况 (6)1、左右岸边坡开挖与支护 (6)2、交通工程 (6)3、导流洞工程 (6)五、后续施工计划 (6)1、围堰工程施工 (6)2、大坝主体工程施工 (7)3、进水口及引水隧洞工程施工 (7)六、安全度汛措施 (7)1、围堰工程施工 (8)2、超设计防洪水处置 (8)3、溃堰分析 (8)七、截流工程质量保证措施及环保、安全文明施工措施 (8)1、质量保证措施 (8)2、环保措施 (9)3、安全文明施工措施 (11)一、截流工程概述撒多水电站位于四川省凉山彝族自治州木里县境内，为金沙江左岸一级支流水洛河“一库十一级”中的第十个梯级电站.电站采用引水式开发，电站首部建闸坝壅水,经右岸隧洞引水至俄亚乡纳窝村撒多沟口下游约1km水洛河右岸山体中建地下厂房发电，引水隧洞长约15。
258km，电站装机3台，总装机容量210MW.本工程等别属Ⅲ等,工程规模为中型.电站由首部枢纽、引水系统、厂区枢纽等组成,以发电为主要开发目标,并兼顾下游减水河段生态环境用水。
首部枢纽主要建筑物有:左岸挡水坝段、3孔泄洪闸、1孔冲沙闸、右岸挡水坝段、进水口、取水闸。
拦河闸坝轴线方位角N84º14’53’’E,闸坝顶全长179.22m，闸(坝）顶高程1758。
00m，最大闸(坝)高30.5m.截流时分水建筑物为布置在右岸的导流隧洞，隧洞断面为城门洞型，断面尺寸按Ⅱ～Ⅴ围岩分为6.7m×7.1m、6。
5m×7。
0m、6。
4m×6.95m 、5.5m×6。
5m四个过流断面。
导流洞进口底板高程1735.00m，出口底板高程1728.50m。
截流验收监理工作汇报篇一：截流阶段监理工作报告1 工程概况1、工程概况西山水利枢纽工程位于黑龙江省伊春市翠峦区西北2km伊春河干流上，坝址地理坐标为东经128°27′～128°41′36″，北纬47°36′～47°51′。
西山水库是一座以防洪和供水为主，兼顾发电、灌溉等综合利用功能的大型水利枢纽工程。
水库正常蓄水位米，相应库容亿立方米；设计洪水位米，相应库容亿立方米；校核洪水位米，总库容亿立方米。
水库建成后，配合城区堤防建设可将伊春市的防洪标准提高到50～100年一遇；解决伊春中心城市供水水量和水质，为伊春河沿岸城镇提供×108m3/a的供水水源；水电站装机容量为10MW，多年平均发电量2055×；灌溉水田面积万亩。
该水库为Ⅱ等工程，主要建筑物拦河坝、溢洪道和引水发电进水口为2级建筑物，引水隧洞为3级建筑物，电站厂房及临时建筑物为4级建筑物。
主要建筑物按200年一遇洪水设计，5000年一遇洪水校核；电站厂房按50年一遇洪水设计，100年一遇洪水校核；溢洪道消能防冲建筑物按50年一遇洪水设计。
2 监理规划XX年9月《西山水库主体工程监理合同》签订后，黑龙江省北方水利水电工程监理有限公司立即召开会议，根据《监理合同》确定了监理的工作目标，于XX年9月26日根据西山水库工程需要组建了西山水库工程建设监理部（见附表1）。
为加强监理部的管理，监理部根据西山水库工程实际情况和ISO9000的模式制定了《监理规划》,规定了技术文件审核审批制度、监理规划报批制度、原材料、中间产品、工程设备检验制度、开工申请报批制度、现场记录制度、工程质量检验制度、工程计量、支付签证制度、会议制度、施工现场紧急情况处理制度、工作报告制度、工程验收制度、档案资料管理制度。
同时编制了用于指导施工的“水泥灌浆工程”等12个专业项目共6万字的《监理实施细则》。
同时我监理部还在工地成立了监理工地试验室，配备了齐全和先进的检测设施（见附表3），可以对常规的土石方和砼进行试验检测（平行检测和跟踪检测），并结合质检单位的检测结果作为监理单位控制施工质量的依据。
XXXXXX水利枢纽导流洞工程截流阶段验收施工管理工作报告第一章、编制依据1.1?XXXXXX水利枢纽工程导流洞和底孔泄洪、冲沙、放空洞及发电洞〔发0+000～发0+050〕?招标文件及答疑、补遗资料。
1.2发包人提供的设计文件、图纸及工程量。
施工过程中上报并经监理人批复的施工组织设计、施工、施工进度方案和施工报告经监理人审批后，工程施工阶段所需的图纸及有关设计修改通知单、现场施工联系单；1.5国家及水利部现行标准和水利水电建设工程验收规程SL 223—2021。
多年来在国内外积累的地下工程、混凝土工程、土石方开挖工程施工等同类工程成熟施工技术和施工经验。
1.7XXXXXX可使用本合同的各类施工资源。
第二章工程概况XXXXXX位于新疆和田地区于田县境内的克里雅河干流吾格也克河上，坝址位于克里雅河支流乌什开布隆达里亚河与克里雅河干流吾格也克河交汇口上游约830米处，地理坐标为东经81° 33′，北纬36°11′，坝址以上控制流域面积6375k㎡。
工程区距于田县城约120km，距和田市323km，距乌鲁木齐1418km，是克里雅河流域开发的控制性工程，是一项以灌溉、防洪为主，兼顾发电的综合性水利工程。
导流洞与底孔泄洪洞结合布置在右岸，由进口引渠段、闸井段、洞身段组成。
导流洞进口处地面高程2413m，洞底板高程2402m，埋深11m。
进口引渠为梯形断面，底宽9.0m，岩石开挖边坡1:0.5，每10m高设一层马道。
进口闸井采用岸塔式，进水口顶部为椭圆曲线，进口闸井设封堵钢闸门一道，孔口尺寸6.0m×5.5m，闸井底板高程2402m，闸井平台高程2419.5m，闸井段长10.55m。
导流洞洞身长m，城门洞形，断面尺寸6.0m×7.5m，中心角120°，纵坡3.45%。
对于Ⅱ类围岩洞段，顶拱进行喷锚支护，边墙采用钢筋混凝土衬砌，衬砌厚度为0.40m，底板衬砌厚度为0.4m；对于Ⅲ类围岩洞段，顶拱进行喷锚支护，全断面进行钢筋混凝土衬砌，衬砌厚度为0.4m，对于断层、节理裂隙带等部位，需采取钢拱架、喷锚、挂网等措施加强支护。

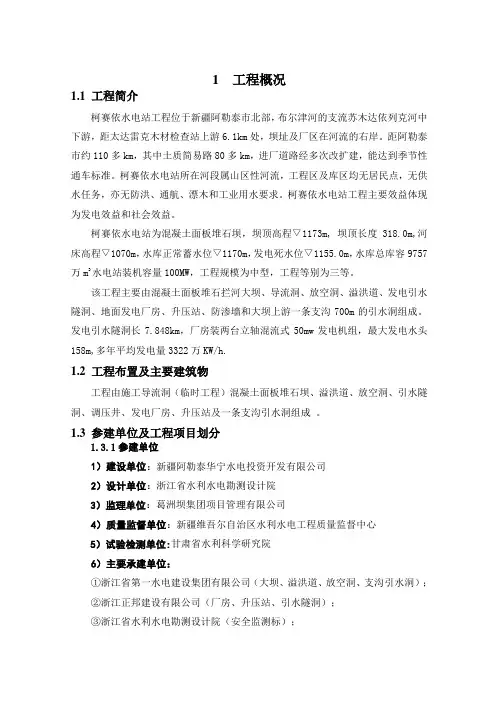

1 工程概况1.1 工程简介柯赛依水电站工程位于新疆阿勒泰市北部，布尔津河的支流苏木达依列克河中下游，距太达雷克木材检查站上游6.1km处，坝址及厂区在河流的右岸。
距阿勒泰市约110多km，其中土质简易路80多km，进厂道路经多次改扩建，能达到季节性通车标准。
柯赛依水电站所在河段属山区性河流，工程区及库区均无居民点，无供水任务，亦无防洪、通航、漂木和工业用水要求。
柯赛依水电站工程主要效益体现为发电效益和社会效益。
柯赛依水电站为混凝土面板堆石坝，坝顶高程▽1173m, 坝顶长度318.0m,河床高程▽1070m，水库正常蓄水位▽1170m，发电死水位▽1155.0m，水库总库容9757万m3水电站装机容量100MW，工程规模为中型，工程等别为三等。
该工程主要由混凝土面板堆石拦河大坝、导流洞、放空洞、溢洪道、发电引水隧洞、地面发电厂房、升压站、防渗墙和大坝上游一条支沟700m的引水洞组成。
发电引水隧洞长7.848km，厂房装两台立轴混流式50mw发电机组，最大发电水头158m,多年平均发电量3322万KW/h.1.2 工程布置及主要建筑物工程由施工导流洞（临时工程）混凝土面板堆石坝、溢洪道、放空洞、引水隧洞、调压井、发电厂房、升压站及一条支沟引水洞组成。
1.3 参建单位及工程项目划分1.3.1参建单位1）建设单位：新疆阿勒泰华宁水电投资开发有限公司2）设计单位：浙江省水利水电勘测设计院3）监理单位：葛洲坝集团项目管理有限公司4）质量监督单位：新疆维吾尔自治区水利水电工程质量监督中心5）试验检测单位:甘肃省水利科学研究院6）主要承建单位：①浙江省第一水电建设集团有限公司（大坝、溢洪道、放空洞、支沟引水洞）；②浙江正邦建设有限公司（厂房、升压站、引水隧洞）；③浙江省水利水电勘测设计院（安全监测标）；④浙江江能（机电及金结安装）。
1.3.2工程项目的划分柯赛依水电站工程的项目划分为九个单位工程，即：临时工程（导流洞、截流、围堰等）、大坝、溢洪道、放空洞、防渗墙、支沟引水洞、厂房、升压站、引水隧洞工程、管理楼。
国电新疆开都河察汗乌苏水电站截流验收监理报告一、导流洞工程概况新疆开都河察汗乌苏水电站工程位于新疆维吾尔自治区巴音郭楞蒙古自治洲(简称巴洲)和静县和焉耆县境内,为开都河中游河段水电规划中的第七个梯级电站，是一个以发电为主的大(2)型水电工程。
工程开发任务以发电为主，兼顾下游防洪要求。
多年平均年径流量33.1亿m3，装机容量309MW，年平均发电量11.01亿kW·h，正常蓄水位以下库容1.25亿m3，工程建成后可将下游防洪标准由20年一遇提高到50年一遇。
导流洞工程布置于坝区左岸，由进口明渠、进水塔、隧洞段、出口明渠等四部分组成。
总长671.5m，其中洞身段531m，进口段50.5m，出口段90m。
隧洞为城门洞型，衬砌后成型洞断面为7.5×10m。
导流洞工程包括开挖、喷锚支护、混凝土浇筑、灌浆、闸门及启闭机安装、施工期观测及相应的其它临建工程等。
主要招标工程量和项目划分如表1、表2 ：表1 导流洞主要招标工程量2二、参建单位建设单位：国电新疆开都河流域开发有限公司设计单位：国家电力公司西北勘测设计研究院监理单位：长江水利委员会工程建设监理中心施工单位：江夏水电工程公司察汗乌苏水电站导流洞工程由水利部长江水利委员会工程建设监理中心进行监理，现场监理执行机构为长江委监理中心开都河察汗乌苏水电站工程监理部(以下简称“监理部”)，监理部采用总监负责制，下设四个站室：洞室站、大坝站、厂房站、综合室。
参与导流洞工程监理的主要监理人员情况见表3。
表3 长江委监理中心察汗乌苏水电站工程监理部参加导流洞工程监三、导流洞工程进度、质量、投资、安全控制的措施方法进度控制方法1、编制和适时调整总进度计划根据合同总进度控制要求，编制导流洞总进度计划，细化关键线路，对关键线路上的施工项目、施工工序严格控制，并随工程的进展实施动态控制，及时调整，确保合同工期实现。
按分项工程对总进度进行分解，对重点、关键部位或项目，制定控制计划和控制工作细则。
对承包人报送的实施进度计划（包括总进度计划、分年施工计划、季度施工计划、分月施工计划等）进行认真审批。
对进度计划重点审查其逻辑关系、施工程序、资源的均衡投入以及施工进度安排对工程支付、施工质量和合同工期目标的影响等方面。
2、分解至月、周计划，严格监督检查根据工程的施工进展，编制分项工程资源和工序控制计划（包括：工程图纸供应计划，施工设备及劳动组织控制计划，材料供应计划，土石方开挖施工计划，混凝土浇筑计划等）进行进度控制。
施工过程中，对照监理机构审批的分月施工计划，督促承包人做好周计划安排，并加以审核，认真落实各项施工措施，保证计划的完成。
监理工程师每月、每周定期组织不同层级的例会、协调会。
在高级协调会上通报项目建设的重大变更事项，协调其后果处理，解决各个承包人及发包人的协调问题；在周进度会上，通报各自进度状况、存在问题及下周安排设想，解决施工中相互协调问题等。
同时阶段性地向发包人提出优化调整进度计划的建议和分析报告。
3、形象进度控制编制施工形象进度图，将工程实际进展（包括工程量和时间）形象表示，对进度偏离情况及时进行纠偏，使工程的形象进度满足控制性总进度计划的要求。
当发现进度拖后，督促承包人分析原因并及时采取有效补救措施。
若关键路线项目发生开工或完工拖延，督促承建商增加资源投入，采取赶工措施把延误工期抢回来，以免拖长总工期。
质量控制方法1、工程质量管理（１）、建立质量保证体系：由监理单位牵头成立工程质量管理办公室并任主任单位，要求各施工方建立三级质量管理机构：质量管理委员会——质量安全科——质量小组。
自工程开始，质量管理办公室就开始运作，各施工方成立了相应质量管理机构，做到了机构落实、人员落实、制度落实；（2）根据合同文件和规范要求，制定监理实施细则，统一作业表格，规范监理工作程序，工作方法，明确质量控制标准，并下发施工单位。
2、工程质量控制（1）事前控制（a）、认真核审、签发设计图纸。
发现差错及时向设计反馈或提出合理化建议，明确只有经过监理签发的设计图纸才能作为施工的依据，施工方必须按图施工。
（b）、坚持单位工程、分部工程开工申请审批制度，监理部发布开工令后方许开工。
监理部在审查施工方的施工组织设计的同时，审查施工方机构是否健全，主要领导和技术人员是否到岗，审查施工方进场设备是否满足施工需要，审定施工方申报安全员、质检员、特殊工种作业人员资质，坚持持证上岗；审查工程使用原材料是否经检验合格，不合格材料不准用于工程施工。
要求施工方必须按经监理批准的施工方案施工。
（2）施工过程质量控制（a）、施工过程严格工序质量控制，坚持“三检”制度：班组初检，施工队复检，项目部终检。
自检合格后报监理终检。
上道工序不合格，不准进入下道工序施工；（b）、隐蔽工程和重要部位实行旁站监理,对于目前的砼浇筑、灌浆施工、锚杆注浆，监理部坚持旁站监理；隐蔽工程和重要部位完工后组织业主、设计、监理、施工进行联合验收。
（c）建立施工日志、监理日志制度，施工过程、质量缺陷记录完整，事故处理做到“四不放过”。
（d）、坚持周例会、月例会和专业例会制度，定期总结研究进度、质量、安全、投资等问题，并发布会议纪要。
（e）重要技术问题，“四方”讨论会审，形成共识然后实施。
（f）对施工过程中发现的质量问题，及时发布监理工程师指令，限期改正。
◆工程投资控制监理始终坚持业主“以投资控制为核心”的指导思想，严格施工管理的“四控制”。
为实现投资控制，监理的方法是：（1）严把测量关，对于施工方的测量工作实行旁站监理；（2）优化设计、优化施工，在审核设计图纸时就提出优化方案或在开挖过程中根据出露围岩情况决定锚喷措施等，节约投资；（3）将项目工程量细化到单元工程，单元工程质量合格，监理认证以后方准于结算支付；（4）坚持三级认证审签制度：现场监理工程师认量，洞、室站领导审核，结算工程师统计概算，总监审定。
◆安全控制(见后面专项叙述)四、导流洞主要工程项目施工过程和质量控制◆土石方明挖和洞室开挖施工导流洞进口边坡高约30 m ，出口边坡高约50 m。
采用自上而下开挖方法，岩石基础梯段预裂爆破。
成形后经检查，最大超挖40 cm，平均超挖20 cm，炮孔痕迹保存率平均85%，马道高程和边坡坡比满足设计要求。
导流洞工程洞身段开挖采取分上、下半洞，从上、下游双向掘进的方法进行施工.上半洞开挖于2004年10月7日开工，2005年3月28日全洞贯通。
上半洞工程开挖施工，除局部洞身段地质原因出现塌方外，正常洞段超挖在20cm左右，最大超挖52cm，无欠挖现场，开挖轮廓满足设计开挖断面要求，且上半洞开挖成型断面于2005年4月9日通过了业主、设计、监理、施工单位四方的联合验收。
导流洞下半洞开挖于2005年4月9日开始施工，2005年5月14日贯通，施工历时35天，提前半个月达到全洞贯通的节点工期（5月31日）。
2005年5月18日导流洞下半洞开挖通过了业主、设计、监理、施工四方的联合验收。
导流洞开挖爆破Ⅱ类围岩段的半孔率达90%，Ⅲ、Ⅳ类围岩段半孔率在50%以上。
导流洞轴线贯通误差纵向4cm、横向2cm，符合规程规范要求。
洞室各类围岩爆破参数见表4。
表4 Ⅳ类岩石洞挖石方爆破方案浅孔梯段爆破设计参数光面爆破设计参数缓冲爆破设计参数表6 Ⅱ类岩石洞挖石方爆破方案浅孔梯段爆破设计参数光面爆破设计参数◆锚喷支护导流洞设计系统锚杆7200多根，经过优化实际用量约2000根，锚杆主要布设在Ⅲ、IV类围岩上半洞部分边墙及顶拱部位，进水塔底板、出口明拱底板等部位，采用了系统锚杆和随机锚杆（包括超前锚杆）相结合的支护措施，锚杆间距1.5～2m,梅花型布孔。
长度有3m、3.5m、4.0m、4.5m四种，锚杆为Ф25、Ф28二种，锚固方式为：水泥卷全长黏结型锚杆。
拉拔试验施工单位自检24组及监理抽检8组，全部满足设计抗拔力要求。
◆混凝土喷护所用喷混凝土配比为：1:1.96:1.96:0.04:0.46（水泥:砂:石子:外加剂:水）。
经监理检查喷护厚度均大于设计厚度；抽样试件，28天强度均高于设计混凝土强度等级要求。
◆施工期安全监测导流洞工程安全监测主要是人工观测和观测点位移监测。
在洞身开挖施工过程中，施工方在洞身段，共设观测点 38个，进行了围岩变形观测。
人工观测主要是对开挖出来的围岩结合地质状况进行肉眼观察，以判断围岩的稳定性，确保施工安全。
◆特殊情况处理在进洞后受F29、F45断层及其影响带和层面、裂隙切割，在进出口Ⅳ类围岩段曾出现过塌方。
为确保工程施工安全，监理要求施工单位对每一循环进尺均申报爆破方案，每个循环进尺控制在1～1.5米，且用超前锚杆进行超前支护，对已开挖洞段采用了钢支撑、锚杆及挂网喷护支护，然后再进行爆破开挖施工，以保证施工安全。
在整个洞挖过程中，由于注重了及时支护和安全监测，没有出现过大的塌方，也没有发生人身伤亡事故。
◆完成工程量①导流洞出口段明渠开挖施工中，实际基岩出露高程与原设计图中基岩线有部分出入，2004年11月23日业主、设计、监理三方会议讨论决定对导流洞轴线进行调整；移线后导流隧洞全长531米，较原设计缩短了30米，明渠段开挖与支护方量相应减小。
②结合开挖出来的地质条件监理对系统锚杆、喷护设计的进行了优化，取消了下半洞系统锚杆、喷护施工。
◆施工监理在导流洞土石方开挖工程施工过程中，监理方每天坚持巡视监理，使工程施工处于良好的监控情况下。
开工前，认真做好施工单位的施工人员素质、设备、施工组织、技术措施的审查，与行文批复工作；施工过程中重点抓各工序衔接部位的质量校核检查，按“三检制”认真做好各工序的现场验收签证。
每周末和月底定期召开例会，交流施工中的进度、质量问题，通报工程量及进度、质量、事故情况、施工设备等有关问题。
并编发会议纪要在施工过程中贯彻“三检制”，实行工序质量签认制度。
由班组初检、施工队复检、项目质量科终检，在施工方自检合格后报监理检验。
上道工序不合格，不准进入下道工序施工。
对所有的锚杆安装施工，实行旁站监理。
对监理不在场施工的锚杆，不予计量或做返工处理。
测量工程师对施工单位的施工放样进行严格控制，对洞轴线、洞室轮廓线进行跟踪测量，在洞挖每掘进20米时，对成形洞段每5米检测一断面。
对明挖断面尺寸进行由测量工程师进行旁站测量，施工单位提交成果后，再进行散点抽测。
按下发作业控制性表格，及时抓好施工过程进行资料的收集，对施工质量分析和评价，提供最真实依据。
表8 开挖质量控制情况统计表洞挖工程质量评定情况：洞室开挖22个单元，合格22个。
喷锚支护14个单元，优良4个，合格10个。
导流洞混凝土施工导流洞混凝土招标工程量为20650m3,（其中进口段4050m3,洞身段10438m3,出口段5526m3），钢筋制安890.3t，洞身Ⅱ类围岩180m 段 (桩号0+192—0+373)，顶拱喷素混凝土790m3。
