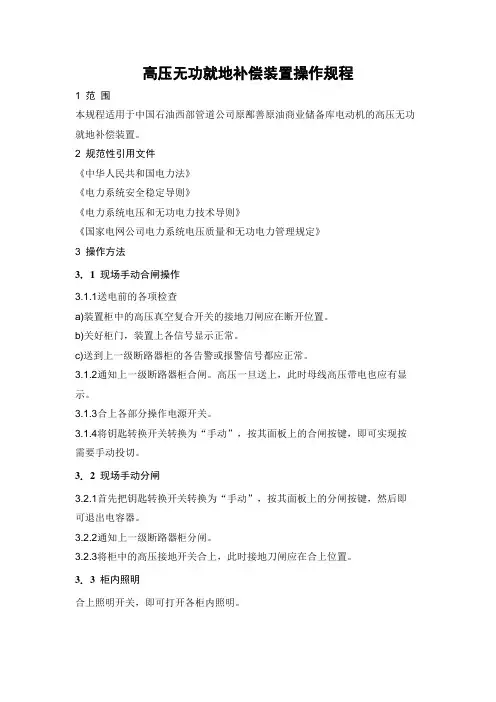

高压无功就地补偿装置操作规程1 范围本规程适用于中国石油西部管道公司原鄯善原油商业储备库电动机的高压无功就地补偿装置。

2 规范性引用文件《中华人民共和国电力法》《电力系统安全稳定导则》《电力系统电压和无功电力技术导则》《国家电网公司电力系统电压质量和无功电力管理规定》3 操作方法3．1 现场手动合闸操作3.1.1送电前的各项检查a)装置柜中的高压真空复合开关的接地刀闸应在断开位置。

b)关好柜门，装置上各信号显示正常。

c)送到上一级断路器柜的各告警或报警信号都应正常。

3.1.2通知上一级断路器柜合闸。

高压一旦送上，此时母线高压带电也应有显示。

3.1.3合上各部分操作电源开关。

3.1.4将钥匙转换开关转换为“手动”，按其面板上的合闸按键，即可实现按需要手动投切。

3．2 现场手动分闸3.2.1首先把钥匙转换开关转换为“手动”，按其面板上的分闸按键，然后即可退出电容器。

3.2.2通知上一级断路器柜分闸。

3.2.3将柜中的高压接地开关合上，此时接地刀闸应在合上位置。

3．3 柜内照明合上照明开关，即可打开各柜内照明。

3．4 停电检修步骤设备正常运行时，禁止打开各柜柜门，同时高压带电显示器在闭锁状态，安装在各柜的电磁锁处于闭锁打不开柜门。

打开柜门操作步骤：先退出运行的电容器-通知上一级断路器柜分闸-过10分钟→合柜内的高压接地开关→停操作电源→拧开柜门锁→即可打开柜门；首先验电，参照第7项中“检修注意事项”，然后放掉电容器的残压，方可检修。

4 运行和保养注意事项4．1安装就绪，经检查确认无误后方可入运行。

4．2本装置的电容器额定电压为6kV，频率为50Hz，实际运行时电网电压不应超过装置额定电压的1.1倍。

如电网电压过高，应将电压调整至正常再运行。

4．3初次投入运行的装置应检查三相电流值和装置的运行电压值等并作好记录。

正常时三相电流应平衡，若发现三相电流不平衡时，应及时检查电容器是否有损坏情况。

4．4装置的电容器电流值超过额定电流1.3倍时，这个数值是基波电流和谐波电流两部分构成。

系统电压U L /kV
10电容器额定线电压Uc/kV 11电抗率K
0.06电动机额定功率P N /Kw 280电动机负载率β1电动机效率η
0.928Kf----补偿系数，推荐为0.90.9补偿前电机功率因数COS φ10.79补偿后目标功率因数COS φ20.9电动机额定电流I n /A 22.05069775电动机空载电流I O /A
9.2612930570.9倍电动机空载电流I O1/A 8.335163751功率因数--计算容量Qo 1/kvar 88.03179048空载电流--计算容量Qo 2/kvar 144.3692711功率因数--安装容量Qc 1/kvar 100.1273585空载电流--安装容量Qc 2/kvar 164.2056089
成套装置实际选择安装容量Qc 120
成套装置实际输出无功容量Qo 105.5037806成套装置额定工作电流I N （A） 6.298366573电机原无功功率Q 1
234.16346补偿后实际功率因数cos φ'0.919861729补偿后实际功率因数cos φ'
0.919861729
参数值
计算值
实际值。

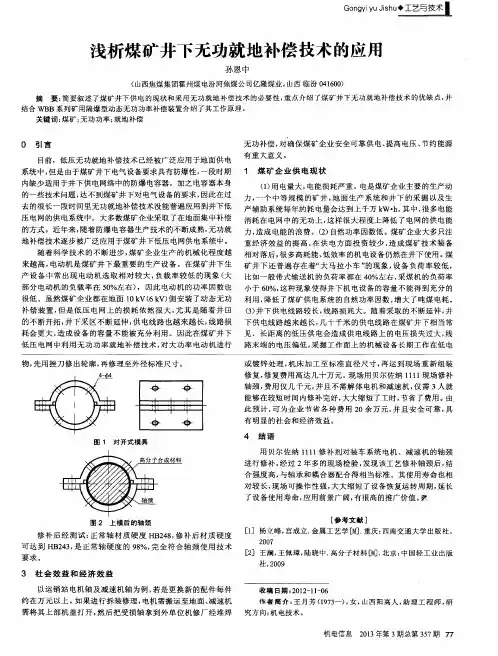

电动机无功功率就地补偿节能效果好摘要：电动机无功功率就地补偿，是一种投资费用少，操作简便而又行之有效，能够大量地降低企业内部输配电线路电能损耗的节能措施。

关键词：电动机、功率因数、无功损耗、就地补偿、节约电能。

一、概述三相异步电动机是企业最常用的电气设备之一，在企业的生产设备中占有相当大的比例。

由于它们都是电感性负荷，所以在企业内部的生产运行中，功率因数一般都比较低，需要从电源中吸收大量的无功功率，才能正常工作，给企业造成较大的电压损失和电能损耗。

特别是一些老企业，更是普遍存在着大马拉小车，电动机运行功率因数及综合效率很低，损耗大等方面的问题。

因此，加强对三相异步电动机的运行管理，提高运行功率因数和综合效率，减少线路损耗是势在必行的。

许多企业一般都是在企业内部配电室里千伏母线上集中安装一些电容器柜，对变配电系统的无功功率进行补偿，这对于提高企业内部的供电能力，节约变配电损耗都有积极作用。

可是，由于企业内部的电动机大都通过低压导线连接，分散在各个生产车间，形成企业内部的输配电网络，由此，大量的无功电流仍然在企业内部的输配电线路中流动，这些无功电流在企业内部所造成的损耗，依然不能解决。

电动机无功功率就地补偿，就是把电动机所需要的无功电流局限在电动机设备的最终端，实现无功功率就地平衡，使得整个变配电网络的功率因数都比较高，有效地减少输配电线路的无功损耗。

二、三相异步电动机运行功率因数及损耗三相异步电动机运行时，所消耗的功率包括有功功率和无功功率两个分量。

有功功率是用于电动机产生机械转矩并且驱动负载所需的功率，它的电流随负载的增加而增加，而无功功率，则是用于电动机内部的电场与磁场随着电源频率的反复变化，在负载与电源之间不断地进行能量交换时所消耗的功率。

无功电流在负载变化的情况下，其变化很微小，在相位上，电流的变化总是滞后于电压90°，所以是纯电感性质的。

在实际运行中，电源供给电动机的总电流是有功电流和无功电流的矢量和，当电动机处于满负荷运行时，有功电流大于无功电流，总电流的功率因数较高，而当负载下降时，有功电流减小，无功电流基本不变，所以功率因数降低。

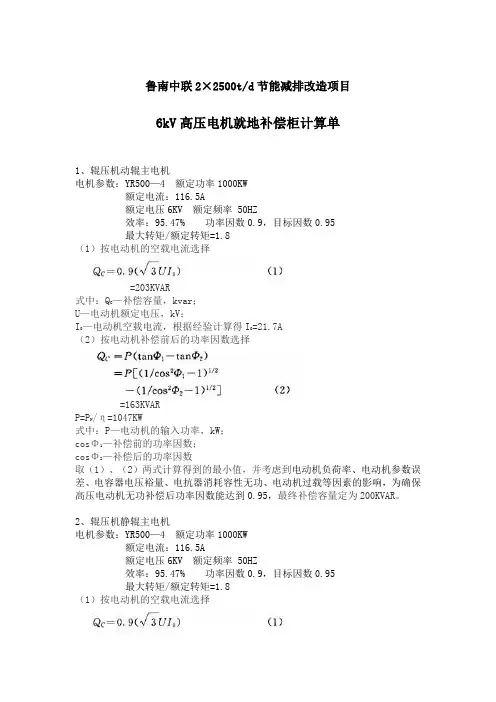

鲁南中联2×2500t/d节能减排改造项目6kV高压电机就地补偿柜计算单1、辊压机动辊主电机电机参数：YR500—4 额定功率1000KW额定电流：116.5A额定电压6KV 额定频率 50HZ效率：95.47% 功率因数0.9，目标因数0.95最大转矩/额定转矩=1.8（1）按电动机的空载电流选择=203KVAR式中：QC—补偿容量，kvar；U—电动机额定电压，kV；I 0—电动机空载电流，根据经验计算得I=21.7A（2）按电动机补偿前后的功率因数选择=163KVARP=PN/η=1047KW式中：P—电动机的输入功率，kW；cosΦ1—补偿前的功率因数；cosΦ2—补偿后的功率因数取（1）、（2）两式计算得到的最小值，并考虑到电动机负荷率、电动机参数误差、电容器电压裕量、电抗器消耗容性无功、电动机过载等因素的影响，为确保高压电动机无功补偿后功率因数能达到0.95，最终补偿容量定为200KVAR。

2、辊压机静辊主电机电机参数：YR500—4 额定功率1000KW额定电流：116.5A额定电压6KV 额定频率 50HZ效率：95.47% 功率因数0.9，目标因数0.95最大转矩/额定转矩=1.8（1）按电动机的空载电流选择=203KVAR式中：QC—补偿容量，kvar；U—电动机额定电压，kV；I 0—电动机空载电流，根据经验计算得I=21.7A（2）按电动机补偿前后的功率因数选择=163KVARP=PN/η=1047KW式中：P—电动机的输入功率，kW；cosΦ1—补偿前的功率因数；cosΦ2—补偿后的功率因数取（1）、（2）两式计算得到的最小值，并考虑到电动机负荷率、电动机参数误差、电容器电压裕量、电抗器消耗容性无功、电动机过载等因素的影响，为确保高压电动机无功补偿后功率因数能达到0.95，最终补偿容量定为200KVAR。

3、EP排风机主电机电机参数：YRKK560-10额定功率630KW定子额定电流：82.9A额定电压6KV 额定频率50HZ效率：93.8% 功率因数0.78，目标因数0.95最大转矩/额定转矩=1.8（1）按电动机的空载电流选择=317KVAR式中：QC—补偿容量，kvar；U—电动机额定电压，kV；I 0—电动机空载电流，根据经验计算得I=33.92A（2）按电动机补偿前后的功率因数选择=318KVARP=PN/η=672KW式中：P—电动机的输入功率，kW；cosΦ1—补偿前的功率因数；cosΦ2—补偿后的功率因数取（1）、（2）两式计算得到的最小值，最终补偿容量定为315KVAR。

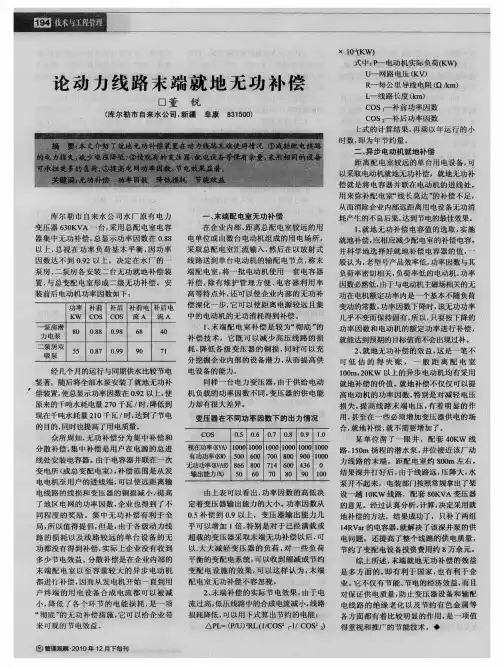

实施电动机就地补偿提高电压质量节约电耗邳州港一公司电修队一、问题的提出在港口电气设备中，主要的耗电设备都是三相异步电动机，这些电动机都是依靠建立交变磁场进行能量的转换和传递，产生电磁转矩，为建立交变磁场和感应磁通，就必须供给无功功率（无功电流）。

尤其我们港口皮带机用电动机分布比较散，都是采用低压供电方式，离变电所距离较远，有的达2千多米。

同时，这些电动机负载率又都很低，经常处于轻载或空载运行。

负载率越低，则功率因数越低，无功功率相对有功功率的百分比就越大。

这些无功功率（无功电流）在供电线路上流动，就会产生电能损耗，使线路电压降增大。

因此对异步电动机进行无功就地补偿，以提高功率因数、减少供电线路损耗、提高电能质量和减少电费支出有着重要的意义。

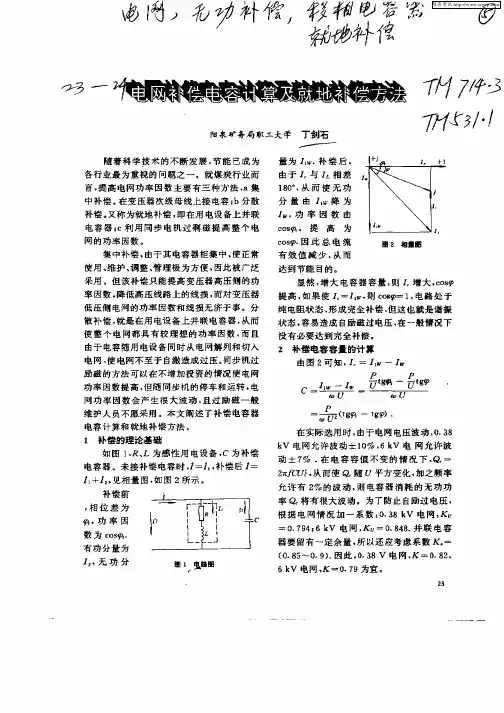

二、无功就地补偿的工作原理所谓无功就地补偿就是在电动机机头柜内装设并联电力电容器，电动机所需要的无功功率由并联电力电容器供给，而不再由原供电设备（如变压器）供给，相应的无功功率和无功电流相量图如右图所示。

I cQI q2=I q1-I c2=Q1-Q cq1Q1图1 无功补偿原理图补偿前异步电动机的有功功率为P，无功功率为Q1，有功电流为I p，无功电流为I q，功率因数为cosφ1。

电动机采用就地补偿装置后，其补偿的无功功率为Q c，电容电流为I c。

由图可知，补偿后：无功电流： I q2 = I q－I c无功功率： Q2 = Q1－Q c功率因数为：cosφ2由此看出，在同样输出有功功率P的情况下，其供电线路总电流由原来的I1减少到I2，这样线路的损耗就会减少，达到节电的目的，同时功率因数也得到了提高。

三、异步电动机就地补偿电容容量的选择三相异步电动机在运行时所需要的无功功率由两部分组成，一部分是励磁支路所需要的无功功率，另一部分是负荷支路所需要的无功功率，励磁支路的无功功率当负荷由空载到满载时，其变化很小，随负荷增加而略有下降。

而负荷支路中所需要的无功功率随负荷增加而增加。

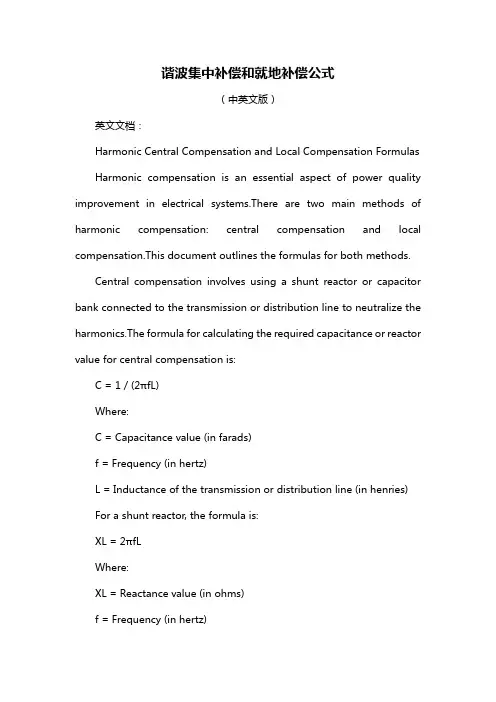

谐波集中补偿和就地补偿公式（中英文版）英文文档：Harmonic Central Compensation and Local Compensation Formulas Harmonic compensation is an essential aspect of power quality improvement in electrical systems.There are two main methods of harmonic compensation: central compensation and local compensation.This document outlines the formulas for both methods.Central compensation involves using a shunt reactor or capacitor bank connected to the transmission or distribution line to neutralize the harmonics.The formula for calculating the required capacitance or reactor value for central compensation is:C = 1 / (2πfL)Where:C = Capacitance value (in farads)f = Frequency (in hertz)L = Inductance of the transmission or distribution line (in henries) For a shunt reactor, the formula is:XL = 2πfLWhere:XL = Reactance value (in ohms)f = Frequency (in hertz)L = Inductance of the transmission or distribution line (in henries) Local compensation, on the other hand, involves using individual capacitors or reactors connected at the load side to neutralize the harmonics.The formula for calculating the required capacitance or reactor value for local compensation is:C = 1 / (2πfL)Where:C = Capacitance value (in farads)f = Frequency (in hertz)L = Inductance of the load side connection (in henries)For a shunt reactor, the formula is:XL = 2πfLWhere:XL = Reactance value (in ohms)f = Frequency (in hertz)L = Inductance of the load side connection (in henries)These formulas provide a starting point for designing harmonic compensation systems, but it is important to consider system parameters and requirements for accurate design and implementation.中文文档：谐波集中补偿和就地补偿公式谐波补偿是提高电气系统电能质量的重要方面。

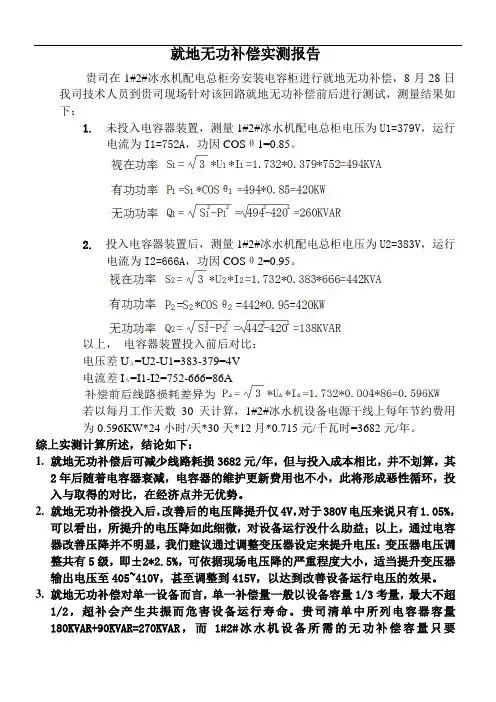

就地无功补偿实测报告贵司在1#2#冰水机配电总柜旁安装电容柜进行就地无功补偿，8月28日我司技术人员到贵司现场针对该回路就地无功补偿前后进行测试，测量结果如下：1.未投入电容器装置，测量1#2#冰水机配电总柜电压为U1=379V，运行电流为I1=752A，功因COSθ1=0.85。

2.投入电容器装置后，测量1#2#冰水机配电总柜电压为U2=383V，运行电流为I2=666A，功因COSθ2=0.95。

以上，电容器装置投入前后对比：电压差UΔ=U2-U1=383-379=4V电流差IΔ=I1-I2=752-666=86A若以每月工作天数30天计算，1#2#冰水机设备电源干线上每年节约费用为0.596KW*24小时/天*30天*12月*0.715元/千瓦时=3682元/年。

综上实测计算所述，结论如下：1.就地无功补偿后可减少线路耗损3682元/年，但与投入成本相比，并不划算，其2年后随着电容器衰减，电容器的维护更新费用也不小，此将形成恶性循环，投入与取得的对比，在经济点并无优势。

2.就地无功补偿投入后，改善后的电压降提升仅4V，对于380V电压来说只有1.05%，可以看出，所提升的电压降如此细微，对设备运行没什么助益；以上，通过电容器改善压降并不明显，我们建议通过调整变压器设定来提升电压：变压器电压调整共有5级，即±2*2.5%，可依据现场电压降的严重程度大小，适当提升变压器输出电压至405~410V，甚至调整到415V，以达到改善设备运行电压的效果。

3.就地无功补偿对单一设备而言，单一补偿量一般以设备容量1/3考量，最大不超1/2，超补会产生共振而危害设备运行寿命。

贵司清单中所列电容器容量180KVAR+90KVAR=270KVAR，而1#2#冰水机设备所需的无功补偿容量只要Q C=Q1-Q2=260-138=122KVAR，对比发现并不合适。

从上述可知，我司建议贵司从长计议再次考虑本案的设置是否可行？ 2017-08-29。

电机就地无功补偿举例加说明2011-12-15 07:50mzflong分类：工程技术科学|浏览1385 次举例说明55KW电动机加电容补偿后的省电情况,补偿前功率因数0.75，预计补偿后0.9每小时能省多少电？列出计算公式并加以说明谢谢！还有个问题，功率因数达到0.95以上电力公司是不是有奖励呢？？回答好后追加公司有很多大功率电机，想以一台电机的省点情况来反应补偿前后的差别！在低压柜柜里有个自动补偿装置但是补偿不足。

电费单上的功率因数是0.75预计需要补偿到0.9以上电动机参数Y2-250M-4 380V Δ 额定电流103A 电机名牌上的cosφ0.8 7需要补偿多大的电容？24小时运行能省多少电需要写出计算公式和说明谢谢！分享到：2011-12-16 20:43知识大富翁，挑战答题赢iPhone！提问者采纳采用电容补偿的企业是不能省电也不耗电的，只是提高了功率因数，不致被罚款甚致得到奖励，月平均功率因数高于考核标准就有奖励。

每高于标准0.01，将从电费总额奖0.15%，以奖励0.75%封顶。

以55KW电动机为例，补偿前功率因数0.75(未满载)，假设此时有功功率约40KW 计算，要求补偿后为0.95，求电容补偿量：功率因数0.75时的视在功率：S1＝P/cosφ＝40/0.75≈53(Kva)无功功率：Q1＝根号(S1×S1－P×P)＝根号(53×53－40×40)≈35(千乏)功率因数0.95时的视在功率：S2＝40/0.95≈42(KVA)无功功率：Q2＝根号(S2×S2－P×P)＝根号(42×42－40×40)≈13(千乏) 电容无功补偿量：Qc＝Q1－Q2＝35－13＝22(千乏)追问：陈老师，电流减小的问题弄清楚了，还有个疑问就是：您是根据什么假设55KW的点击此时有功功率约为40KW呢追答：并不能确定有功功率是40KW，只是大概估算。

、概述HPC系列高压无功功率就地补偿装置是一种直接同高压异步电动机并联、与电机同步投切的无功补偿装置，广泛应用于冶金、矿山、建材、石化、轻工、给排水等行业，该装置能够提高负载端的功率因数，降低线路损耗，节省能源，稳定电压和改善电网质量。

二、型号说明例1：HPC6-600即电压6kV、容量600kvar的无功功率就地补偿装置。

例2：HPC10-900K即电压10kV、容量900kvar、配置电抗器的无功功率就地补偿装置。

三、性能特点∙采用美国库柏公司进口优质全膜介质、延伸箔及无焊接连接高压电力电容器；∙采用高压喷逐式熔断器或限流式熔断器作为电容器的短路保护，确保设备安全运行；∙为限制投切电容器组引起的操作过电压，配置有电容器专用的金属氧化物避雷器；∙根据用户要求，可选择方案和配置不同电抗率的电抗器；为抑制谐波和合闸涌流，可选择电抗率为1%~12%的三相串联干式铁芯电抗器；配置电抗率为4.5~6%的电抗器，用来抑制五次及以上谐波和合闸涌流；∙配置电流互感器和电流表，并配有高压带电显示器和电磁锁、具有强制闭锁功能，确保运行和维护人员安全；∙整个装置没有操作部件，与电机同步投切，使用方便，结构紧凑，布置合理，热动稳定性好，可以免维护运行。

四、执行标准∙IEC60871-1:1999《高电压并联电容器》∙GB50227-95《并联电容器装置设计规范》∙JB/T7111-1997《高压并联电容器装置》∙DL/T604-1996《高压并联电容器装置订货技术条件》五、方案及技术参数说明：1）所有方案都为与电机直接并联，同步投切;2）如无抑制谐波和涌流要求时，可不装设串联电抗器.表1：HPC高压无功功率就地补偿装置技术参数（不配置电抗器）表2：HPC高压无功功率就地补偿装置技术参数（K型：配置电抗器）六、使用条件o使用环境温度为-40℃~+45℃。

o相对湿度不超过95％。

o安装运行地区的海拔应不超过2000m。

o安装场所应无剧烈的机械震动；与垂直面的倾斜度不超过5度。
