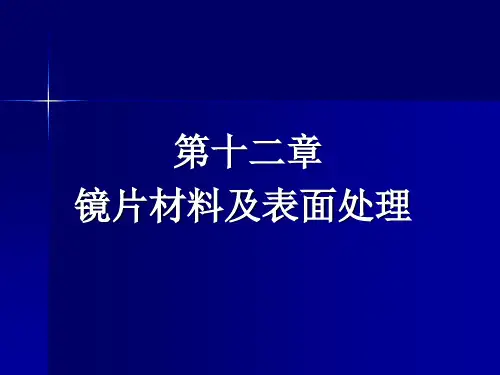

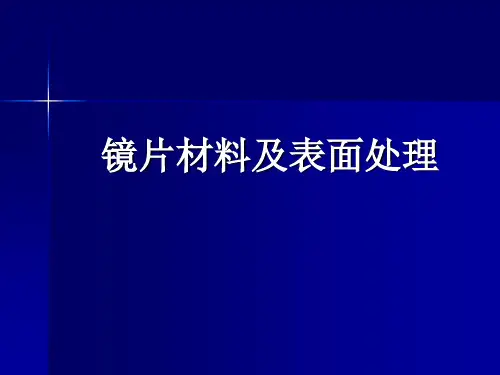

镜片材料及表面处理
- 格式:ppt
- 大小:510.00 KB
- 文档页数:46

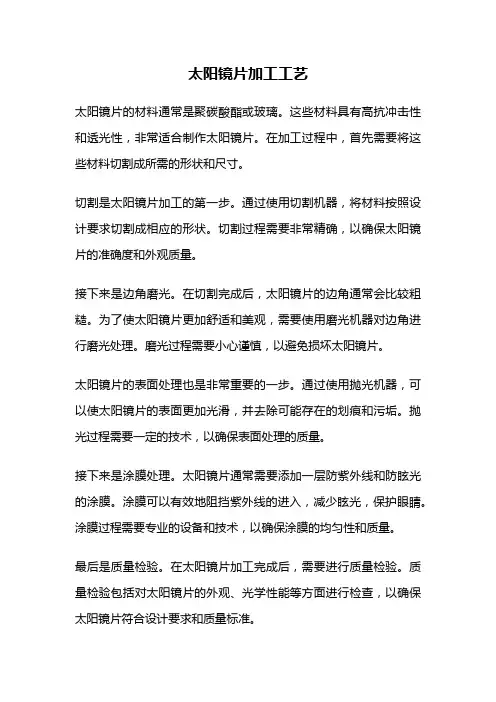

太阳镜片加工工艺太阳镜片的材料通常是聚碳酸酯或玻璃。
这些材料具有高抗冲击性和透光性,非常适合制作太阳镜片。
在加工过程中,首先需要将这些材料切割成所需的形状和尺寸。
切割是太阳镜片加工的第一步。
通过使用切割机器,将材料按照设计要求切割成相应的形状。
切割过程需要非常精确,以确保太阳镜片的准确度和外观质量。
接下来是边角磨光。
在切割完成后,太阳镜片的边角通常会比较粗糙。
为了使太阳镜片更加舒适和美观,需要使用磨光机器对边角进行磨光处理。
磨光过程需要小心谨慎,以避免损坏太阳镜片。
太阳镜片的表面处理也是非常重要的一步。
通过使用抛光机器,可以使太阳镜片的表面更加光滑,并去除可能存在的划痕和污垢。
抛光过程需要一定的技术,以确保表面处理的质量。
接下来是涂膜处理。
太阳镜片通常需要添加一层防紫外线和防眩光的涂膜。
涂膜可以有效地阻挡紫外线的进入,减少眩光,保护眼睛。
涂膜过程需要专业的设备和技术,以确保涂膜的均匀性和质量。
最后是质量检验。
在太阳镜片加工完成后,需要进行质量检验。
质量检验包括对太阳镜片的外观、光学性能等方面进行检查,以确保太阳镜片符合设计要求和质量标准。
除了以上几个主要的加工步骤外,太阳镜片加工还可能涉及到其他一些细节工艺。
比如,镜片的染色处理,可以使太阳镜具有不同的颜色;镜片的防刮处理,可以增加镜片的耐磨性等等。
总结一下,太阳镜片加工是一个复杂而精细的过程。
从切割到磨光,再到涂膜和质量检验,每个步骤都需要专业的设备和技术。
只有经过严格的加工工艺,才能制造出质量优良、外观精美的太阳镜片。

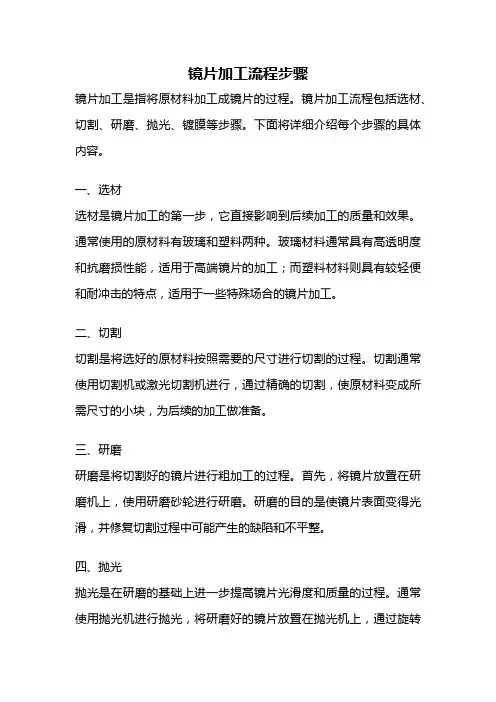

镜片加工流程步骤镜片加工是指将原材料加工成镜片的过程。
镜片加工流程包括选材、切割、研磨、抛光、镀膜等步骤。
下面将详细介绍每个步骤的具体内容。
一、选材选材是镜片加工的第一步,它直接影响到后续加工的质量和效果。
通常使用的原材料有玻璃和塑料两种。
玻璃材料通常具有高透明度和抗磨损性能,适用于高端镜片的加工;而塑料材料则具有较轻便和耐冲击的特点,适用于一些特殊场合的镜片加工。
二、切割切割是将选好的原材料按照需要的尺寸进行切割的过程。
切割通常使用切割机或激光切割机进行,通过精确的切割,使原材料变成所需尺寸的小块,为后续的加工做准备。
三、研磨研磨是将切割好的镜片进行粗加工的过程。
首先,将镜片放置在研磨机上,使用研磨砂轮进行研磨。
研磨的目的是使镜片表面变得光滑,并修复切割过程中可能产生的缺陷和不平整。
四、抛光抛光是在研磨的基础上进一步提高镜片光滑度和质量的过程。
通常使用抛光机进行抛光,将研磨好的镜片放置在抛光机上,通过旋转的研磨盘和抛光剂的作用,使镜片表面更加光滑。
五、镀膜镀膜是为了增强镜片的功能和美观性而进行的处理。
镀膜通常使用真空镀膜技术进行。
首先,将镜片放置在真空腔中,然后通过加热和蒸发的方式,将金属或其他特殊材料蒸发到镜片表面,形成一层薄膜。
这层薄膜可以增加镜片的光学性能,比如增加透光率、减少反射等。
六、质检质检是镜片加工的最后一步,它是为了确保加工出来的镜片符合要求的过程。
通常使用光学仪器和人工目视来进行质检。
质检的内容包括检查镜片的尺寸是否符合要求、表面是否光滑、是否存在瑕疵等。
只有通过质检合格的镜片才能出厂销售。
镜片加工流程包括选材、切割、研磨、抛光、镀膜和质检等步骤。
每个步骤都有其特定的目的和要求,只有经过严格的加工流程,才能制作出质量优良、功能完善的镜片产品。

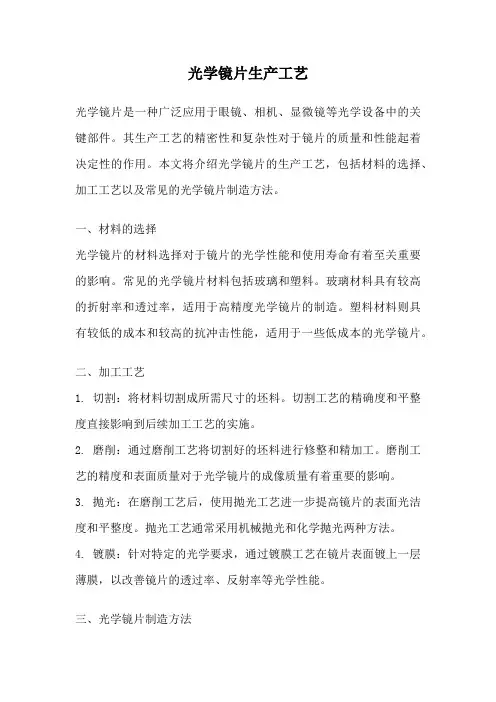

光学镜片生产工艺光学镜片是一种广泛应用于眼镜、相机、显微镜等光学设备中的关键部件。
其生产工艺的精密性和复杂性对于镜片的质量和性能起着决定性的作用。
本文将介绍光学镜片的生产工艺,包括材料的选择、加工工艺以及常见的光学镜片制造方法。
一、材料的选择光学镜片的材料选择对于镜片的光学性能和使用寿命有着至关重要的影响。
常见的光学镜片材料包括玻璃和塑料。
玻璃材料具有较高的折射率和透过率,适用于高精度光学镜片的制造。
塑料材料则具有较低的成本和较高的抗冲击性能,适用于一些低成本的光学镜片。
二、加工工艺1. 切割:将材料切割成所需尺寸的坯料。
切割工艺的精确度和平整度直接影响到后续加工工艺的实施。
2. 磨削:通过磨削工艺将切割好的坯料进行修整和精加工。
磨削工艺的精度和表面质量对于光学镜片的成像质量有着重要的影响。
3. 抛光:在磨削工艺后,使用抛光工艺进一步提高镜片的表面光洁度和平整度。
抛光工艺通常采用机械抛光和化学抛光两种方法。
4. 镀膜:针对特定的光学要求,通过镀膜工艺在镜片表面镀上一层薄膜,以改善镜片的透过率、反射率等光学性能。
三、光学镜片制造方法1. 球面镜片制造方法:球面镜片是最常见的一种光学镜片,其制造方法相对简单。
首先,选择适当的材料进行切割成圆形坯料,然后进行磨削和抛光工艺,最后进行镀膜。
2.非球面镜片制造方法:非球面镜片是近年来发展起来的一种新型光学镜片,其表面形状不再是球面,而是根据特定的光学要求设计的。
非球面镜片的制造方法相对复杂,常见的方法有以下几种:(1) 数控加工:利用数控机床进行精密的加工,根据设计的非球面曲线进行切削和抛光。
(2) 压制法:将热塑性材料加热至软化状态,然后通过模具进行压制,使其形成非球面镜片的形状。
(3) 电解抛光:利用电解抛光的原理,在电解液中加工镜片,通过控制电解液的浓度和电流密度,实现非球面镜片的精密加工。
四、光学镜片的质量控制光学镜片的质量控制是生产过程中至关重要的一环。
光学镜片材料及其镀膜技术一光学镜片材料及其镀膜技术一(镜片的材料特性眼镜片的光学目的旨在通过配戴矫正镜片使屈光不正的眼睛恢复清晰视力,所以在选用镜片材料时需要考虑以下这些与镜片屈光作用密切相关的因素:1、材料的几何特性:曲率半径、表面形状等;2、材料的物理化学特性:折射率、阿贝数等。
镜片材料的研究发展主要是为了获取并控制这些相关因素,了解并掌握其特性,以使不断完善、发展镜片的光学矫正效果。
镜片材料的基本特性有:本部分设定了隐藏,您已回复过了,以下是隐藏的内容1、光学性质,计算屈光作用和控制光学性能;2、机械和热性质;3、电性质材料;4、化学性质通过外界所可能接触的化学物质了解材料的相应变化。
1、光学性质:光学性质是材料的基本性质,与镜片在日常生活中所见到的各种光学现象相符合,主要为光线在镜片表面的折射和反射、材料本身的吸收,以及散射和衍射现象。
(1)光线折射:通过镜片的光线会在镜片的前后表面发生折射或偏离现象,光线的偏离幅度由材料的折射率和入射光线在镜片表面的入射角度决定。
1)折射率:透明媒质的折射率是光线在真空中的速度c与在媒质中的速度v的比值, n=c/v。
该比值没有单位并且总是大于1。
折射率反映媒质的折射能力,折射率越高,从空气进入该媒介的光束偏离得越多。
从空气到折射率为n的透明媒质所发生的偏离或折射可以根据斯涅耳-笛卡尔定律(snell-descarteslaw)进行计算,规定如下:折射光线与入射光线和法线位于同一平面入射角i和折射角r分别由法线与入射光线、折射光线构成。
计算公式:sini=nsinr由于透明媒质的光速随着波长而变化,所以折射率的值总是参考某一特定波长表示:在欧洲和日本,参考波长为e线546.07nm(汞--绿光谱线),但是在美国等其它国家则是d线587.56nm(氦--黄光谱线)。
但这个区别并没有造成实际影响,因为它的区别仅仅反映在折射率值的第三位小数上。
目前市场所采用的镜片材料的折射率范围是从1.5--1.9。

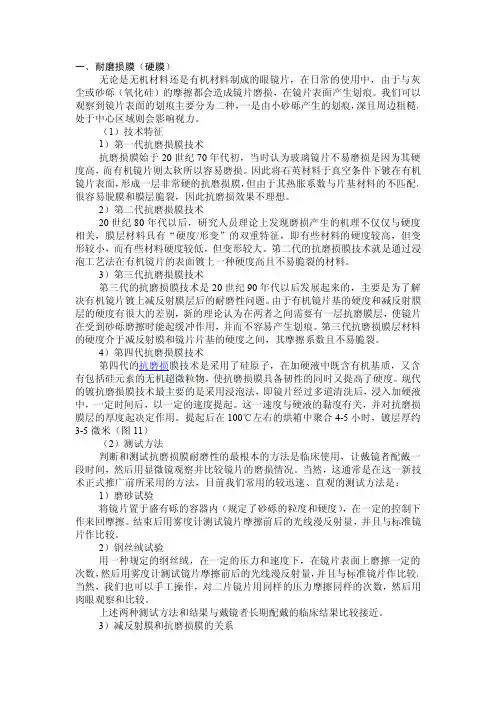

一、耐磨损膜(硬膜)无论是无机材料还是有机材料制成的眼镜片,在日常的使用中,由于与灰尘或砂砾(氧化硅)的摩擦都会造成镜片磨损,在镜片表面产生划痕。
我们可以观察到镜片表面的划痕主要分为二种,一是由小砂砾产生的划痕,深且周边粗糙,处于中心区域则会影响视力。
(1)技术特征1)第一代抗磨损膜技术抗磨损膜始于20世纪70年代初,当时认为玻璃镜片不易磨损是因为其硬度高,而有机镜片则太软所以容易磨损。
因此将石英材料于真空条件下镀在有机镜片表面,形成一层非常硬的抗磨损膜,但由于其热胀系数与片基材料的不匹配,很容易脱膜和膜层脆裂,因此抗磨损效果不理想。
2)第二代抗磨损膜技术20世纪80年代以后,研究人员理论上发现磨损产生的机理不仅仅与硬度相关,膜层材料具有“硬度/形变”的双重特征,即有些材料的硬度较高,但变形较小,而有些材料硬度较低,但变形较大。
第二代的抗磨损膜技术就是通过浸泡工艺法在有机镜片的表面镀上一种硬度高且不易脆裂的材料。
3)第三代抗磨损膜技术第三代的抗磨损膜技术是20世纪90年代以后发展起来的,主要是为了解决有机镜片镀上减反射膜层后的耐磨性问题。
由于有机镜片基的硬度和减反射膜层的硬度有很大的差别,新的理论认为在两者之间需要有一层抗磨膜层,使镜片在受到砂砾磨擦时能起缓冲作用,并而不容易产生划痕。
第三代抗磨损膜层材料的硬度介于减反射膜和镜片片基的硬度之间,其摩擦系数且不易脆裂。
4)第四代抗磨损膜技术第四代的抗磨损膜技术是采用了硅原子,在加硬液中既含有机基质,又含有包括硅元素的无机超微粒物,使抗磨损膜具备韧性的同时又提高了硬度。
现代的镀抗磨损膜技术最主要的是采用浸泡法,即镜片经过多道清洗后,浸入加硬液中,一定时间后,以一定的速度提起。
这一速度与硬液的黏度有关,并对抗磨损膜层的厚度起决定作用。
提起后在100℃左右的烘箱中聚合4-5小时,镀层厚约3-5微米(图11)(2)测试方法判断和测试抗磨损膜耐磨性的最根本的方法是临床使用,让戴镜者配戴一段时间,然后用显微镜观察并比较镜片的磨损情况。
