LED照明光学系统设计..

LED照明系统的光学设计与照明控制随着科技的不断发展，LED（Light Emitting Diode）照明系统越来越被广泛应用于室内和室外照明领域，具有低能耗、长寿命、环保等优势。

然而，要充分发挥LED照明系统的优势，光学设计和照明控制是至关重要的。

本文将重点介绍LED照明系统的光学设计和照明控制原理，并探讨其在实际应用中的重要性和挑战。

一、LED照明系统的光学设计LED照明系统的光学设计是指对光源的控制和引导，以实现预期的照明效果。

在LED照明系统中，光源是LED芯片，其发光特性和光线分布决定了照明效果的质量和可靠性。

1. 发光特性LED芯片的发光特性包括色温、发光效率、发光角度等。

色温是指光源经过加热后的颜色特性，常用的单位是开尔文（K）。

选择合适的色温可以调整照明系统的色彩和氛围，满足不同场景的需求。

发光效率是指LED芯片将电能转化为光能的效率，高效率的LED芯片可降低能耗和热量产生，延长照明系统的使用寿命。

发光角度是指LED光线的发射方向范围，不同角度的发光角度可以实现不同的照明效果，如聚光、泛光等。

2. 光线分布LED芯片发出的光线需要经过透镜和反射器等光学器件的控制和引导，才能达到预期的照明效果。

透镜是一种能够将光线聚焦或分散的光学器件，通过改变透镜的曲率和形状，可以实现光线的控制和调整。

反射器则是一种能够将光线反射或折射的光学器件，通过反射器的设计和安装，可以改变光线的方向和强度，实现特定的照明要求。

二、LED照明系统的照明控制LED照明系统的照明控制是指通过智能设备和系统，对照明效果进行调节和管理。

照明控制技术可以实现灯光亮度、色温、颜色等参数的调整，满足不同使用场景的需求，并提供舒适的照明环境。

1. 灯光亮度调节灯光亮度调节是照明控制中最基本的功能之一。

通过调整LED芯片的驱动电流或使用调光器等装置，可以实现灯光的亮度调节。

对于不同的使用场景，如办公室、餐厅、剧院等，可以根据需求调节灯光的亮度，提供舒适的视觉体验。

LED照明光学系统的设计及其阵列光照度分布探究近年来，随着LED（Light-Emitting Diode）照明技术的进步，LED灯具逐渐取代传统的照明设备成为主流。

与传统照明设备相比，LED具有更高的能效、更长的寿命、更好的颜色还原性等优势。

然而，灯具设计中的光学系统是决定光照效果的关键因素之一。

因此，本文将对LED照明光学系统的设计以及阵列光照度分布进行探究。

起首，设计一个高效的LED照明光学系统是至关重要的。

光学系统由模拟的透镜、反射器等光学器件组成，其目标是将LED的发光效果优化为所需的光照分布。

透镜的选择对光学系统的性能有着重要的影响。

透镜可以依据光线的特性和要求进行选择，如切割角度和表面外形等。

此外，光线的反射也是设计光学系统时需要思量的因素之一。

通过在透镜四周放置反射器，可以提高反射效果，进一步优化光照效果。

其次，对LED灯具的阵列光照度分布进行探究也是分外重要的。

在LED灯具的设计中，阵列光照度分布是指在特定的区域内，各个LED点光源的光照度的分布状况。

为了实现匀称的光照效果，需要依据应用需求来确定光照度的要求，并对光源进行合理的布局。

在确定光源布局时，需要思量区域的大小、外形、高度等因素，以及对于不同区域的不同要求。

依据这些因素，可以通过数学模型和光学仿真软件来进行优化计算，从而得到最佳的光照度分布。

在进行LED照明光学系统的设计和阵列光照度分布探究时，需要综合思量多个因素。

起首是确保灯具具有高效的光利用率，光线尽可能被有效地引导和利用。

其次是要思量光的方向性，合理调整透镜参数和反射器设计，使光线的散射角度适中，不会出现过于集中或过于分离的现象。

同时，还需要思量产生的热量对LED光效的影响，在设计过程中合理选择散热材料来降低热耗损。

此外，还可以借助光学仿真软件进行光学系统仿真，优化设计结果。

通过这些手段，可以制定出合理的设计方案，使LED照明光学系统具有良好的光照度和能效。

总之，LED照明光学系统的设计及其阵列光照度分布的探究对于优化LED灯具的光照效果至关重要。

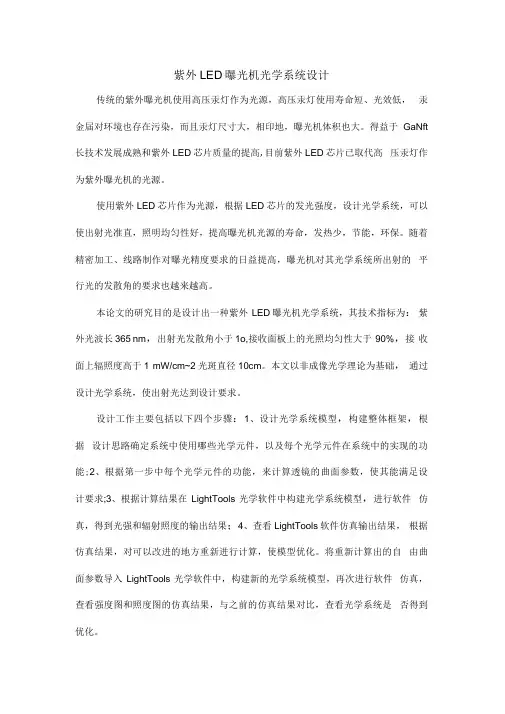

紫外LED曝光机光学系统设计传统的紫外曝光机使用高压汞灯作为光源，高压汞灯使用寿命短、光效低，汞金届对环境也存在污染，而且汞灯尺寸大，相印地，曝光机体积也大。

得益于GaNft 长技术发展成熟和紫外LED芯片质量的提高,目前紫外LED芯片已取代高压汞灯作为紫外曝光机的光源。

使用紫外LED芯片作为光源，根据LED芯片的发光强度，设计光学系统，可以使出射光准直，照明均匀性好，提高曝光机光源的寿命，发热少，节能，环保。

随着精密加工、线路制作对曝光精度要求的日益提高，曝光机对其光学系统所出射的平行光的发散角的要求也越来越高。

本论文的研究目的是设计出一种紫外LED曝光机光学系统，其技术指标为：紫外光波长365 nm，出射光发散角小于1o,接收面板上的光照均匀性大于90%，接收面上辐照度高于1 mW/cm~2光斑直径10cm。

本文以非成像光学理论为基础，通过设计光学系统，使出射光达到设计要求。

设计工作主要包括以下四个步骤：1、设计光学系统模型，构建整体框架，根据设计思路确定系统中使用哪些光学元件，以及每个光学元件在系统中的实现的功能;2、根据第一步中每个光学元件的功能，来计算透镜的曲面参数，使其能满足设计要求;3、根据计算结果在LightTools光学软件中构建光学系统模型，进行软件仿真，得到光强和辐射照度的输出结果；4、查看LightTools软件仿真输出结果，根据仿真结果，对可以改进的地方重新进行计算，使模型优化。

将重新计算出的自由曲面参数导入LightTools光学软件中，构建新的光学系统模型，再次进行软件仿真，查看强度图和照度图的仿真结果，与之前的仿真结果对比，查看光学系统是否得到优化。

该设计的难点是如何使得出射光发散角小于1o。

根据设计技术指标，考虑到曝光区域直径10cm,先后设计了四种光学系统。

在设计过程中发现，光源的尺寸，即非理想点光源特征，对出射光发散角有重要影响，要调高出射光的准直性，需要尽可能减小光源尺寸。

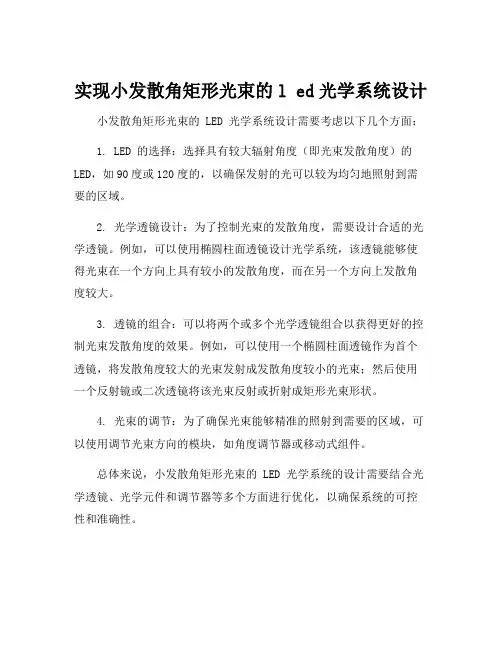

实现小发散角矩形光束的l ed光学系统设计小发散角矩形光束的 LED 光学系统设计需要考虑以下几个方面：
1. LED 的选择：选择具有较大辐射角度（即光束发散角度）的LED，如90度或120度的，以确保发射的光可以较为均匀地照射到需要的区域。

2. 光学透镜设计：为了控制光束的发散角度，需要设计合适的光学透镜。

例如，可以使用椭圆柱面透镜设计光学系统，该透镜能够使得光束在一个方向上具有较小的发散角度，而在另一个方向上发散角度较大。

3. 透镜的组合：可以将两个或多个光学透镜组合以获得更好的控制光束发散角度的效果。

例如，可以使用一个椭圆柱面透镜作为首个透镜，将发散角度较大的光束发射成发散角度较小的光束；然后使用一个反射镜或二次透镜将该光束反射或折射成矩形光束形状。

4. 光束的调节：为了确保光束能够精准的照射到需要的区域，可以使用调节光束方向的模块，如角度调节器或移动式组件。

总体来说，小发散角矩形光束的 LED 光学系统的设计需要结合光学透镜、光学元件和调节器等多个方面进行优化，以确保系统的可控性和准确性。

LED照明光学系统设计解读首先，光学系统设计中需要考虑的一个重要因素是光束的控制。

光束的控制涉及到光线的聚焦和扩散，通过合适的透镜设计和反射镜安置，可以实现不同的光束角度和光强分布。

例如，对于室内照明，为了使得整个空间都能够得到均匀的照明，可以设计出广角的光束分布，通过透镜的扩散效果将光线辐射到更大的范围内；而对于厨房等需要集中照明的场所，可以设计出狭角的光束分布，使得光线更为集中。

其次，光学系统设计中还需要考虑到光线的散射效果。

光线的散射主要通过透明材料来实现，如漫反射镜或者散射罩的使用。

通过合适的表面处理和材料选择，可以使光线在出光区域内均匀分布，减少光斑和光直接炫光的问题，增强照明效果的质量。

同时，通过控制材料的散射角度，可以避免光线遗漏，提高能源利用率。

此外，光学系统设计中还需要考虑到光效的问题。

光效是指照明产品所发出的光线中真正被利用到照明作用的百分比。

为了提高光效，需要首先注意光源的选择。

LED作为一种高光效的照明光源，已经在照明领域得到广泛应用。

其次，在光学系统设计中，可以通过透镜和反射镜的设计来提高光效。

透镜的设计可以减少光线的反射和衍射现象，提高光线的传输效率；反射镜的设计可以将反射光线重新聚焦，增加光线的利用率。

此外，还可以通过优化光线的传输路径来减少光线损失，提高光效。

最后，光学系统设计中还需要考虑到实际应用的要求。

不同的应用场景对于照明产品的要求是不同的，比如室内照明、室外照明、景观照明等。

每个场景对于光束的形状、光强分布、颜色温度等都有不同的要求。

因此，在光学系统设计中需要根据实际应用情况做出相应的调整和优化，以满足用户的需求。

综上所述，LED照明光学系统设计是为了实现良好的照明效果，在光束控制、光散射、光效等方面进行合理的设计。

通过合适的透镜和反射镜的设计，可以实现光束的聚焦和扩散；通过适当的散射材料的选择和表面处理，可以实现光线的均匀分布和减少光斑和光直接炫光的问题；通过优化光效和光线传输路径，可以提高光效和能源利用率；最后，根据实际应用要求，进行相应的调整和优化，以满足用户需求。

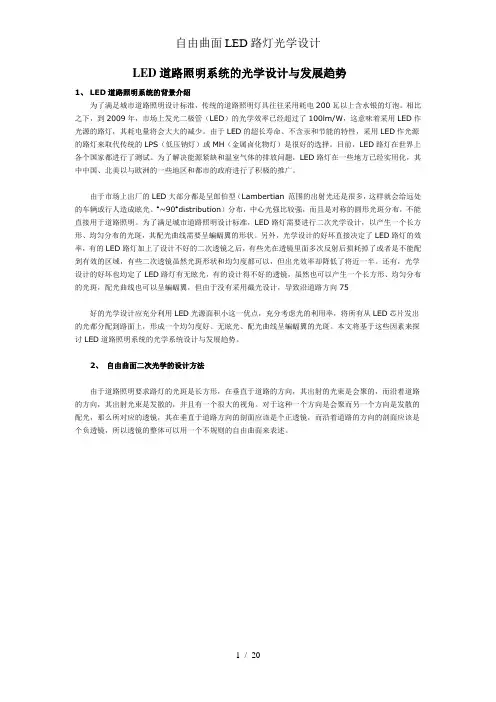

LED道路照明系统的光学设计与发展趋势1、LED道路照明系统的背景介绍为了满足城市道路照明设计标准，传统的道路照明灯具往往采用耗电200瓦以上含水银的灯泡。

相比之下，到2009年，市场上发光二极管（LED）的光学效率已经超过了100lm/W，这意味着采用LED作光源的路灯，其耗电量将会大大的减少。

由于LED的超长寿命、不含汞和节能的特性，采用LED作光源的路灯来取代传统的LPS（低压钠灯）或MH（金属卤化物灯）是很好的选择。

目前，LED路灯在世界上各个国家都进行了测试。

为了解决能源紧缺和温室气体的排放问题，LED路灯在一些地方已经实用化，其中中国、北美以与欧洲的一些地区和都市的政府进行了积极的推广。

由于市场上出厂的LED大部分都是呈郎伯型（Lambertian 范围的出射光还是很多，这样就会给远处的车辆或行人造成眩光。

︒~90︒distribution）分布，中心光强比较强，而且是对称的圆形光斑分布，不能直接用于道路照明。

为了满足城市道路照明设计标准，LED路灯需要进行二次光学设计，以产生一个长方形、均匀分布的光斑，其配光曲线需要呈蝙蝠翼的形状。

另外，光学设计的好坏直接决定了LED路灯的效率，有的LED路灯加上了设计不好的二次透镜之后，有些光在透镜里面多次反射后损耗掉了或者是不能配到有效的区域，有些二次透镜虽然光斑形状和均匀度都可以，但出光效率却降低了将近一半。

还有，光学设计的好坏也均定了LED路灯有无眩光，有的设计得不好的透镜，虽然也可以产生一个长方形、均匀分布的光斑，配光曲线也可以呈蝙蝠翼，但由于没有采用截光设计，导致沿道路方向75好的光学设计应充分利用LED光源面积小这一优点，充分考虑光的利用率，将所有从LED芯片发出的光都分配到路面上，形成一个均匀度好、无眩光、配光曲线呈蝙蝠翼的光斑。

本文将基于这些因素来探讨LED道路照明系统的光学系统设计与发展趋势。

2、自由曲面二次光学的设计方法由于道路照明要求路灯的光斑是长方形，在垂直于道路的方向，其出射的光束是会聚的，而沿着道路的方向，其出射光束是发散的，并且有一个很大的视角。

LED照明光学系统设计引言：由于其高效能、长寿命、低能耗和环保等特点，LED（LightEmitting Diode）照明系统被广泛应用于室内和室外照明领域。

而LED照明光学系统设计对于提高照明质量和效果至关重要。

本文将对LED照明光学系统设计进行详细介绍。

一、照明光学系统的组成照明光学系统主要由三个组成部分构成：发光源、光学透镜和反射材料。

1.发光源：LED作为发光源，其发光强度、发光角度、发光方向和发光颜色等特性决定了照明效果。

根据实际需求，可选择不同类型的LED，如高亮度、超高亮度和SMD等。

2.光学透镜：光学透镜对于光线的聚焦、分散和控制起到重要作用。

根据照明需求，设计适合的光学透镜，可以将光线聚焦到照明区域，提高照明效果和均匀性。

3.反射材料：反射材料用于控制和增强光线的反射效果，提高照明亮度和均匀性。

合理选用反射材料，可以有效减少光线损耗，提高发光效率。

二、光学系统设计原则1.照度和照明均匀性：根据不同照明场合的要求，设计适当的照度和照明均匀性是照明系统设计的基本原则之一、合理选择发光源和光学透镜，使得照明区域的照度达到要求，并保证照明均匀性。

2.光束角度的选择：根据照明区域的大小和形状，选择合适的光束角度是照明系统设计的关键之一、光束角度越大，照明范围越广；光束角度越小，照明范围越窄。

根据实际需求，设计合适的光束角度，可以满足不同场合的照明需求。

3.反射率和反射率分布：反射材料的选择和反射率分布的设计直接影响照明亮度和均匀性。

高反射率的材料可以提高照明亮度，而不同区域的不同反射率分布可以提高照明均匀性。

因此，在设计光学系统时需要合理选择反射材料，并设计合适的反射率分布。

4.热问题的考虑：LED作为光源，具有较高的发热量。

在光学系统设计过程中，需要考虑热问题，确保发光源和光学透镜的正常工作温度，并采取适当的散热措施，以延长LED的寿命。

三、光学系统设计流程1.需求分析：确定照明场所的类型和要求，包括照度要求、照明均匀性要求、照明区域的大小和形状等。

新型LED路灯照明二次光学设计字号: 小中大| 打印发布: 2009-1-08 00:09 作者: 钱可元罗毅来源: 阿拉丁照明网查看: 0次编者按：由于白光LED具有很多显著的优点，将其应用于公共城市照明设施地替代光源有着许多的优点。

然而要真正充分发挥半导体光源的长处，二次光学系统的设计至关重要。

本文介绍了一种独特的适用于城市道路照明二次光学系统，他能较好的满足城市道路照明的家路相关标准，并可以灵活地适用于不同的道路情况。

1、引言公共城市照明在照明市场上占有庞大的份额，根据统计，城市公共照明在我国照明耗电中占30%的比例，约439 亿kwh，以平均电价0.65 元/kwh 计算，一年开支285 亿元。

目前，广泛应用于城市公共照明的是高压钠灯，特别是在主干道上，高压钠灯可以提供100lm/W 以上的发光效率。

但其本身的缺憾也很明显：光源的光谱成分偏黄，显色指数极低;灯具的寿命短，更换工作量大;不便于对于灯的功率进行调节;随着20 世纪90 年代固体物理学的高速发展和新半导体材料的突破性发现，近10 年来LED 技术取得了突飞猛进的发展。

白光LED 的出现，以其特有的低电压驱动、体积小、重量轻、显色性好、调光性能好、寿命长(达2 万小时以上)、耐振动、不易损坏、符合环保要求等优势，使半导体光源将成为城市道路照明理想的节能光源。

其显著的优点为：光效高。

目前商业化的白光LED 光效已达到90-100lm/W 左右，预计2 年内能达到150lm/W 以上，而这并非LED光效的上限，各国的专家都把光效地目标定在200lm/W 左右。

寿命长。

理想的目标是10 万小时，而目前商业化的白光LED 寿命可到5 万小时，比传统光源寿命要长10 一20倍。

做成城市道路照明光源，则可以10 年不换光源，大大节省了日常的维护费用。

便于对于灯的功率进行智能调节;可以附加二次光学系统，最大限度地利用LED 的光能，满足各种应用场合特定的照度与光强分布。

LED照明系统的光学设计与照度分布分析近年来，随着LED照明技术的不断发展和成熟，LED照明系统已经逐渐取代传统照明系统，成为新时代的主流照明方式。

在这样的背景下，LED照明系统的光学设计和照度分布分析就显得尤为重要。

一、LED照明系统的光学设计LED照明系统的光学设计是指在满足照明需求的前提下，对LED光源进行光学设计，使得光线能够均匀地照射到照明区域。

其中，主要需要考虑以下几个方面：1.了解LED光源的性能参数在进行光学设计之前，需要了解LED光源的性能参数，如发光效率、颜色温度、色彩还原指数、光滑度等，以便对LED光源进行合理的选择。

2.确定照度需求和照射角度照度需求是指照明区域所需要的光强度大小，而照射角度是指LED光源所照射的范围，一般分为散射角度和聚光角度。

在确定照度需求和照射角度的同时，还需要根据实际情况考虑残光的问题。

3.设计反射镜和透镜反射镜和透镜是LED照明系统中的重要元件，它们能够有效控制光线的传播和照射范围。

在进行反射镜和透镜的设计时，需要考虑光程、光强、反射率等因素。

二、照度分布分析照度分布分析是指对LED照明系统的照度进行分析和评估，以确定其照度分布情况是否满足照明需求。

在实际应用中，一般采用照度测量仪器进行测量和分析。

1.照度分布图照度分布图是反映LED照明系统照度分布情况的图形化表达方式，可以准确地显示不同区域的照度强度情况。

在进行照度分布图绘制前，需要先测量照度值，然后通过计算处理，得出相应的照度分布图。

2.照度不均匀度照度不均匀度是指在同一照明区域内，各点照度值之间的差异程度，其值越小则表示照度分布越均匀。

在实际应用中，一般将照度不均匀度控制在10%以内，以确保照明质量。

三、总结LED照明系统的光学设计和照度分布分析是提高LED照明系统照明质量和能效的重要手段。

通过对LED光源的性能参数进行了解，确定照度需求和照射角度，并进行反射镜和透镜的设计，能够有效地控制光线的传播和照射范围。

LED汽车灯具结构设计及光学设计浅谈随着科技的不断进步和发展，LED汽车灯具已经逐渐成为汽车行业的主流产品。

相比传统的卤素灯具或者氙气灯具，LED灯具具有更高的亮度、更低的能耗以及更长的使用寿命。

而LED汽车灯具的设计中，结构设计和光学设计是两个非常重要的方面。

在本文中，我们将浅谈LED汽车灯具结构设计及光学设计的相关内容。

一、LED汽车灯具结构设计LED汽车灯具的结构设计是为了确保LED光源的稳定性和安全性，同时也要兼顾美观和实用性。

在LED汽车灯具结构设计中，主要包括以下几个方面：1. 散热设计LED灯具在工作时会产生一定的热量，因此必须进行合理的散热设计，以确保LED光源能够正常工作并保持长久的使用寿命。

一般来说，LED灯具的散热设计主要通过散热片、散热风扇、散热管等方式来进行，以确保LED灯具在高温环境下依然能够正常工作。

2. 防水设计LED汽车灯具需要在恶劣的环境中工作，因此防水设计也是非常关键的一点。

在LED汽车灯具的结构设计中，需要采用防水密封圈、防水胶等材料，以确保LED灯具能够在潮湿的环境中正常工作，同时也能够延长LED灯具的使用寿命。

3. 结构强度设计4. 安装设计LED汽车灯具的安装设计也是需要考虑的重点之一。

在LED灯具的结构设计中，需要考虑到LED灯具与汽车车身的吻合度、安装方式等问题，以确保LED灯具能够方便快捷地安装到车辆上，并且能够保持稳固。

LED光源发出的光束需要经过透镜进行调控，以获取所需要的光束形状和光束分布。

在LED汽车灯具的光学设计中，需要根据不同的需要采用不同的透镜设计，以确保LED灯具的光束能够达到车辆灯具的要求，同时也能够避免光学散射和光学杂散现象。

3. 光学模拟设计LED汽车灯具的结构设计和光学设计是非常重要的一部分。

合理的结构设计能够确保LED灯具的稳定性和安全性，同时也能够提升LED灯具的实用性和美观性；而合理的光学设计能够确保LED灯具的光束形状和光束分布能够达到车辆灯具的要求，同时也能够提升LED灯具的光学性能。

LED显示装置的二次光学设计【摘要】LED显示装置的二次光学设计在提高显示质量和降低能耗方面发挥着重要作用。

本文从二次光学设计的意义、原理、常见方法和应用等方面进行了详细介绍。

通过合理设计光学元件的形状和材质，可以提高LED显示器的亮度、对比度和色彩表现力，同时降低光补偿和能耗。

二次光学设计在LED显示装置中的应用已经取得了一定的成果，但仍有许多挑战和发展空间。

未来，随着技术的不断进步，二次光学设计在LED显示装置中的应用将会更加广泛，效果也会更加出色。

LED显示装置的二次光学设计的重要性不言而喻，未来将会成为LED 显示技术发展的重要方向。

结合本文所述的内容，可以看出LED显示装置的二次光学设计对于提升显示效果和节能降耗具有重要意义，值得进一步研究和应用。

【关键词】LED显示装置、二次光学设计、意义、原理、常见方法、应用、未来发展方向、重要性、发展趋势、总结1. 引言1.1 LED显示装置的二次光学设计LED显示装置的二次光学设计是指在LED显示器中，通过对光学元件进行合理设计和优化，以提高光学性能和减少能量损失的过程。

二次光学设计在LED显示装置中起着至关重要的作用，能够有效提高显示效果和节能减排。

在LED显示装置中，二次光学设计主要包括透镜设计、反射材料选择、光学路径设计等方面。

通过合理设计透镜形状和材料，可以改变LED发光角度和亮度分布，从而提高LED显示屏的亮度和对比度。

选择合适的反射材料和设计光学路径，可以减少光线损失和反射损失，提高LED显示装置的光学效率。

在LED显示装置中，常见的二次光学设计方法包括全息透镜设计、反射镜设计、光学模拟仿真等。

这些方法可以根据LED显示器的具体要求和应用场景，进行定制化设计，最大限度地提高显示效果和节能减排效果。

通过二次光学设计，LED显示装置的应用范围将得到进一步拓展，未来有望实现更加节能高效的LED显示技术。

LED显示装置的二次光学设计将在未来发展中扮演重要角色，推动LED显示技术不断创新和提升。

LED照明光学系统设计解读LED照明光学系统设计是指通过优化LED光源的光学器件和光学结构，实现高效、均匀的光照分布和良好的照明效果的过程。

LED照明光学系统设计对于提高LED照明的亮度、能效、色温的一致性以及可靠性等方面具有重要的意义。

下面将从光源封装、光学透镜和反射杯、光学设计及照明效果等方面详细解读。

首先，光源封装是LED照明光学系统设计的基础。

光源的封装设计直接影响LED照明的亮度和能效。

高质量的封装材料和良好的封装工艺可以提高光源的光输出效率，并增加热散发。

同时，合理的封装设计可以有效控制光源的辐射角度和光照分布，实现良好的光照均匀性。

其次，光学透镜和反射杯是LED照明光学系统设计中常用的光学器件。

光学透镜的设计可以实现光束的聚光、散射和光线的整形等功能，从而控制光照的角度、亮度和分布。

反射杯主要通过反射作用，将光束从LED光源中折射出来，实现光的集中和扩散。

优化透镜和反射杯的结构和材料选择，可以减小光损耗、提高光透过率和控制光照角度，从而达到更高的照明效果和节能目标。

光学设计是LED照明光学系统设计的核心内容之一、光学设计通过光学模拟软件和实验测试手段，对照明光源、光学器件和光学结构进行合理的布置和调整，以实现最佳的光学效果。

光学设计的参数包括光源的位置、光束的角度、透镜的形状和材料等。

通过合理调整这些参数，可以实现均匀的光照分布和较高的亮度，并避免光照的盲点和温差。

最后，照明效果是衡量LED照明光学系统设计优劣的重要指标。

优秀的LED照明光学系统设计应该能够实现不同场景下的光照需求，包括光照的均匀性、亮度、色温和色彩还原指数等。

高质量的照明效果可以提高用户的舒适感和工作效率，同时也可以减少眩光、防止光污染、降低能耗和延长LED照明产品的使用寿命。

综上所述，LED照明光学系统设计是一项复杂而重要的工作。

光源封装、光学器件的优化、光学设计的合理布置以及良好的照明效果等都是实现高效、均匀照明的关键要素。

浅谈LED的一次光学设计与二次光学设计
2009-05-12 17:11:33 文章来源：光电新闻网我来说两句(1)
•
•大功率LED照明零组件在成为照明产品前，一般要进行两次光学设计。

把LED IC封装成LED光电零组件时，要先进行一次光学设计，以解决LED的出光角度、光强、光通量大小、光强分佈、色温的范围与分佈。

这就是所谓的一次光学设计。

二次光学设计是针对大功率LED照明来说：一般大功率LED都有一次透镜，发光角度为120度左右。

二次光学就是将经过一次透镜后的光再通过一个光学透镜改变它的光学性能。

我们必须清醒的认识到，一次光学设计是二次光学设计的基础。

只有一次光学设计封装设计合理，能够保证每个LED发光零组件的出光品质，才能在一次光学设计的基础上进行二次光学设计，以保证整个发光系统的出光品质。

简单地说，一次光学设计的目的是尽可能多的取出LED芯片中发出的光。

二次光学设计的目的则是让整个灯具系统发出的光能满足设计需求。

LED光学设计的基本结构图（仅供参考。
