XX变电站10KV高压开关柜大修施工方案

110kV文冲口等变电站10kV 50面高压开关柜大修技术要求1总则1.1 本技术规范书适用于110kV文冲口等变电站10kV 50面高压开关柜大修，（030900MS62170156）所涉及的41台10kV高压开关柜断路器机构更换，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求以及所需要的技术服务。

1.2 本技术规范书提出的是最低限度的技术要求。

凡本技术规范书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相关标准的最高技术要求执行。

对国家有关安全、环保等强制性标准，必须满足其要求(如压力容器、高电压设备等)。

1.3 如果投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的设备完全符合本技术规范书的要求。

如有异议，不管是多么微小，都应在投标文件中以“技术偏差表”为标题的专门章节中加以详细描述。

1.4 本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按技术要求较高的标准执行。

1.5 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本技术规范书未尽事宜，由买、卖双方协商确定。

1.7 投标方在投标技术文件中应如实反映投标产品与本技术规范书的技术差异。

如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其投标技术文件的条文存在差异，招标方有权利要求退货，并追究投标方违约责任。

1.8 投标方应在投标技术部分按本技术规范书的要求如实详细的填写投标设备的标准配置表，并在投标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将按有利于招标方的条款执行。

1.9 投标方应充分理解本技术规范书并按具体条款、格式要求填写投标的技术文件，如发现投标的技术文件条款、格式不符合本技术规范书的要求，则认为投标不严肃，在评标时将有不同程度的扣分。

1.10 标注“★”的条款为关键条款，投标设备的性能和参数不应低于这些条款规定。

35kVXXX变电站10kV开关柜改造工程施工方案一、工程简况本工程拆除10kV开关柜14面、安装10kV开闭所一座、10kV开关柜17面、测控屏1面、更换1#主变低压侧至高压室10kV母线桥2组、10kV穿墙套3只，管敷设10kV高压电缆8根。

二、主要施工步骤1、9月8日，开闭所到现场（开闭所土建基础需提前施工）。

2、9月11-14日，开闭所安装，二次电缆敷设、保护调试、校验，完善开闭所的标示标志，具备送电条件（保护定值提前计算）。

3、9月15日，10KV电缆敷设（共8根 3*2406根 3*3002根）。

4、9月15日-17日，10KV电缆头制作，耐压试验，进开闭所压接；开闭所通讯联调。

5、9月18日（#1主变，35kVI段母线停电），10kV花园线、公园线及#1主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正确，计量表安装，（断开主变低压侧母线桥软连接，为后期母线桥改造做准备，保证有足够的安全距离，以便后期施工）。

6、9月20日（#2主变停电，35kVII段母线，10kVII母线及出线停电），10kV郎琳线、周农线、杨楼线、雷华线及#2主变低压侧通过电缆转接至开闭所，施工前记录电缆相序，保证相序正确，计量表安装。

7、9月21日-22日，10KV 高压室14面开关柜拆除，转运等。

8、9月23日-10月16日，17面开关柜及1面测控屏基础制作（土建）。

9、10月27日-11月5日，17面开关柜安装就位，开关柜柜顶小母线连接，一次母排连接；1面测控屏安装就位； #1、#2主变10kV母线桥改造(母线桥材料必须提前购置)。

10、11月6日-11月20日，二次电缆敷设、接线；完善一、二次标示标志；开关柜调试、试验；保护装置校验；新开关柜调度通讯联调；安装室内封闭母线桥（开关柜就位后，厂家现场测量定制，因厂家在福建，供货周期较长）。

11、11月21日-10月27日，工程验收、消缺。

12、11月28日，（#1主变，开闭所10kVⅠ段母线及出线停电），10kV花园线、公园线改接至新安装高压柜，记录电缆相序，保证相序正确；#1主变二次回路完善；#1主变接至改造后母线桥，进出线洞口封堵；完善五防闭锁装置；调控通讯联调。

高压开关柜改造安装施工方案一、项目概况本项目是对现有高压开关柜进行改造安装，以提高设备的可靠性和使用寿命，确保供电系统的安全稳定运行。

二、工程内容1.拆除旧有高压开关柜2.安装新的高压开关柜3.进行相关电缆接线4.联合测试5.调试和投运三、施工方案1.施工前准备（1）组织相关专业技术人员进行方案设计和施工计划编制。

（2）对现场进行勘察和测量，确定各设备的安装位置。

（3）准备相关工具和设备，并进行材料的采购和送货安排。

2.拆除旧有高压开关柜（1）切断电源并进行安全隔离。

（2）拆除旧有开关柜并进行材料的拆卸和清理。

（3）对现有电缆进行切断、标记和绝缘处理。

3.安装新的高压开关柜（1）按照设计图纸进行安装，确保安装位置和尺寸的准确性。

（2）进行开关柜的接地处理，并进行相关连接线的连接。

（3）对各个部件进行检查和调整，确保安装质量符合相关标准。

4.进行相关电缆接线（1）根据设计要求和电气图纸，进行电缆的布线和接线。

（2）对电缆进行绝缘处理，并进行连接和固定。

5.联合测试（1）进行电气设备的互联测试，确保电气连接正确。

（2）对触点和继电器的控制进行测试，确保开关柜工作正常。

6.调试和投运（1）对开关柜进行调试和检查，确保各个部件的正常运行。

（2）在保证质量和安全的前提下，进行试运行和正式投运。

四、安全措施1.施工前，组织相关技术人员对设备进行绝缘测量和安全隔离，确保人员安全。

2.施工现场应设置明显的安全警示标志，以防止他人误入施工区域。

3.施工人员应佩戴符合要求的个人防护用品，并进行安全教育培训。

4.施工过程中，进行严格的施工现场管理和交通引导，确保施工区域的安全有序。

五、施工进度计划1.项目启动和准备：2天2.拆除旧有高压开关柜：3天3.安装新的高压开关柜：5天4.进行相关电缆接线：3天5.联合测试：2天6.调试和投运：2天六、预算和成本控制根据施工方案编制预算，合理安排工程进度和人力资源，严格控制成本，确保施工质量和效益。

变电站中10kV开关柜的检修与维护变电站是电力系统中很重要的一个组成部分，它起着电能传输、分配和控制的功能。

而10kV开关柜则是变电站中的一个重要设备，负责对电能进行开关控制和保护。

对于10kV开关柜的检修与维护工作非常重要，下面将详细介绍其检修与维护的具体内容。

一、检修内容1. 定期检查：每年至少进行一次全面检查。

检查内容包括外观检查、内部电器元件检查、接线检查等。

首先要检查开关柜的外观情况，包括箱体是否有破损、变形，门锁是否完好等。

然后对内部的电器元件进行检查，包括断路器、隔离开关、避雷器等的状态是否正常。

最后要对开关柜的接线进行检查，确保接线良好、紧固可靠。

2. 清洁工作：定期对开关柜进行清洁工作，保持其外观干净整洁。

清洁工作主要包括清除灰尘、油污等杂物，可以使用吸尘器或干净的布进行清理。

还要注意清洁时不要碰触开关柜内部的元件，以免造成触电危险。

3. 润滑维护：定期对开关柜的运动部件进行润滑维护，以确保其正常运行。

主要包括断路器、隔离开关等的运动机构。

使用合适的润滑油或润滑脂进行润滑，润滑周期一般为每年一次，根据实际情况可适当缩短。

4. 电气绝缘检测：定期对开关柜进行电气绝缘检测，以保证其安全可靠。

可采用绝缘电阻测试仪进行检测，测试时要断开开关柜与外部电源的连接，并确保开关柜内部的电压已经消失。

5. 配电系统检修：定期对配电系统进行检修，保证其正常运行。

主要包括配电变压器、母线、隔离开关等的检修和维护工作。

检查各部件的接线情况、是否有松动、腐蚀等问题，及时进行处理。

二、检修方法1. 断电检修：在进行开关柜的检修与维护工作前，必须先切断开关柜与外部电源的连接。

可以通过操作电气开关切断电源，同时使用断开装置对开关柜内的电力进行隔离，保证工作人员的安全。

2. 个人防护措施：在进行开关柜的检修与维护工作时，必须戴好个人防护装备。

主要包括绝缘手套、绝缘靴、绝缘垫等，以保证工作人员的安全。

还要做好相关的安全警示标志，提醒其他人员注意避让。

7#变电所高压开关柜升级改造施工方案1. 背景7#变电所高压开关柜是该变电所供电的关键设备，经过多年使用，已经出现了一些老化和故障问题。

为了确保该变电所的供电可靠性和安全性，有必要进行升级改造。

本方案旨在提供详细的施工方案，以确保升级改造工作的顺利进行。

2. 目标本次升级改造的目标是：- 提高高压开关柜的工作效率和性能；- 增强高压开关柜的安全性；- 延长高压开关柜的使用寿命；- 降低维护和故障处理成本。

3. 方案本次升级改造的施工方案包括以下几个主要步骤：1. 设备评估和选择：对现有高压开关柜进行评估，并选择适合的新设备进行替换或升级。

2. 工程准备：准备必要的工具、材料和人员，确保施工所需的资源充足。

3. 施工过程：按照设计要求进行设备的拆除、新设备的安装和连接，确保施工过程符合相关安全标准和规范。

4. 测试和调试：对升级后的高压开关柜进行全面测试和调试，确保工作正常且符合要求。

5. 完工和验收：对升级改造工作进行验收，确保施工结果达到预期目标。

4. 注意事项在进行高压开关柜升级改造施工过程中，需要注意以下几个事项：- 确保施工过程安全可控，遵守相关安全标准和规范；- 避免对其他设备和供电系统造成影响，确保变电所的正常运行；- 对施工过程进行及时记录和监测，以便及时发现和解决问题。

5. 预期效果通过本次高压开关柜升级改造，预期将达到以下效果：- 提高供电可靠性，减少停电风险；- 增加高压开关柜的性能和工作效率；- 增强变电所的供电安全性；- 减少维护和故障处理成本。

6. 时间计划本次升级改造预计需要的时间为XXX天，具体时间计划如下：- 设备评估和选择：X天；- 工程准备：X天；- 施工过程：X天；- 测试和调试：X天；- 完工和验收：X天。

7. 费用估算本次升级改造的预算为XXX万元，具体费用估算如下：- 新设备采购费用：XXX万元；- 人员和材料费用：XXX万元；- 测试和调试费用：XXX万元；- 其他费用（如运输费、安装费等）：XXX万元。

高压开关柜施工方案1. 概述高压开关柜是电力系统中重要的设备之一，用于对高压电力的控制和分配。

本文档将详细介绍高压开关柜的施工方案，包括施工准备、施工流程和质量控制等内容。

2. 施工准备在进行高压开关柜的施工前，需要进行以下准备工作：2.1 设计准备根据项目需求和技术要求，完成高压开关柜的设计工作，包括电气原理图、布置图和接线图等。

2.2 材料准备根据设计要求，准备好所需的材料，包括高压开关柜本体、高压电缆、电器元件等。

同时需要进行材料的检查和验收，确保质量符合要求。

2.3 施工人员和设备准备组织专业的施工人员进行施工，确保具备相应的电力工程施工资质和技能。

同时准备好所需的施工设备和工具，包括起重机械、电动工具等。

3. 施工流程高压开关柜的施工流程主要包括基础施工、安装调试和保护接地等环节。

3.1 基础施工基础施工是高压开关柜施工的第一步，包括基础布置、地坪处理和接地装置的安装等。

具体流程如下：1.根据设计要求，确定高压开关柜的布置和位置。

进行场地测量，确定布设尺寸和基础要求。

2.进行地坪处理，确保地面平整、无积水和无杂物。

根据设计要求，进行地基填充和压实操作。

3.安装高压开关柜的接地装置，确保接地电阻符合要求。

进行接地装置的连接和焊接。

3.2 安装调试安装调试是高压开关柜施工的重要环节，包括设备安装、电缆接线和试运行等。

具体流程如下：1.进行高压开关柜本体和电器元件的安装。

根据设计要求，安装好断路器、隔离开关、开关电源等设备。

2.进行高压电缆的接线工作。

根据电气接线图，将各个设备进行正确的接线，确保安全可靠。

3.进行设备的试运行。

按照设计要求和操作规程，对高压开关柜进行功能测试和运行试验，确保正常工作。

3.3 保护接地保护接地是高压开关柜施工的最后一步，用于确保设备和人员的安全。

具体流程如下：1.进行保护接地系统的布置和安装。

根据设计要求，安装好接地装置和接地导线，确保连接牢固可靠。

2.进行接地系统的测量和检查。

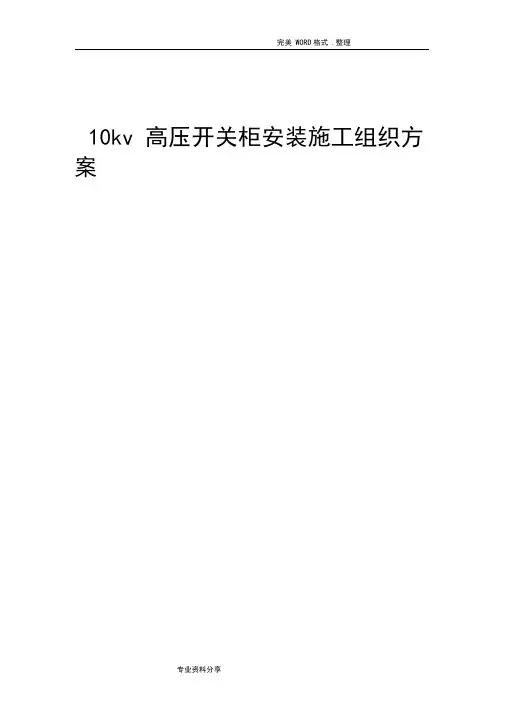

完美WORD格式.整理10kv 高压开关柜安装施工组织方案编写依据1、国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建〔2011〕1515号2、国家电网公司基建质量管理规定（基建/2 ）112-20153、国家电网公司输变电工程优质工程评定管理办法国网（基建/3 ）182-20154、国家电网公司输变电工程验收管理办法国网（基建/3 ）188-20155、国家电网公司输变电工程标准工艺管理办法国网（基建/3 ）186-20156、国家电网公司输变电工程流动红旗竞赛管理办法国网（基建/3 ）189-20157、关于深化标准工艺研究与应用工作的重点措施和关于创优工作的重点措施基建质量〔2012〕20号8、国家电网公司输变电工程质量通病防治工作要求及技术措施基建质量〔2010〕19号9、关于应用《国家电网公司输变电工程施工工艺示范》光盘的通知基建质量〔2009〕290号10、电气装置安装工程质量检验及评定规程DL/TT5161.1-5161.17-200211、接地装置冲击特性参数测试导则DL/T 266-201212、国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法2、工程概况10kV部分：1 、主变进线开关柜二面，电容器出线开关柜八面，站用变出线开关柜二面，PT 开关柜二面，出线柜八面，分段柜三面。

采用单母线分段接线。

2 、10KV并联补偿电容器组2×（4 ×10008）KVar。

,分别接于10kV Ⅱ、Ⅲ段母线上，每段母线4 组，本期上两组站用变两台，分别接于10kV Ⅱ、Ⅲ段母线上。

3、作业准备3.1 施工组织机构项目经理：罗正洪 技术负责人：杨长民 质量负责人：刘伟 安全员：冯建国 施 工负责人：冯建敏项目经理3.2 人员配备表 -2 施工人员配置工序名称 工作人数 负责人 施工前准备 5 冯建敏 基础检查、开箱检查 7 冯建敏 盘柜就位安装10 冯建敏 母线安装 断路器、刀闸调整10冯建敏注: 作业人数根据具体工程量规模配备3.3 工器具及仪器仪表配置表 -3 主要工器具及仪器仪表配置 序号名称 规格/ 编号 单位数量 备注1 液压叉车 3T 台1 2 吊车16T 台13 交流焊机 380V台14冲击钻台1技术负责人 质安负责人 材料员 安全员 资料员施工负责电气安装班 组4、作业流程4.1作业（工序）流程图5、作业方法5.1施工准备5.1.1用水平仪及钢卷尺对开关柜基础进行核对尺寸；5.1.2施工负责人按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；5.1.3人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；5.1.4机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；5.1.4施工材料准备：焊条、螺栓、油漆等。

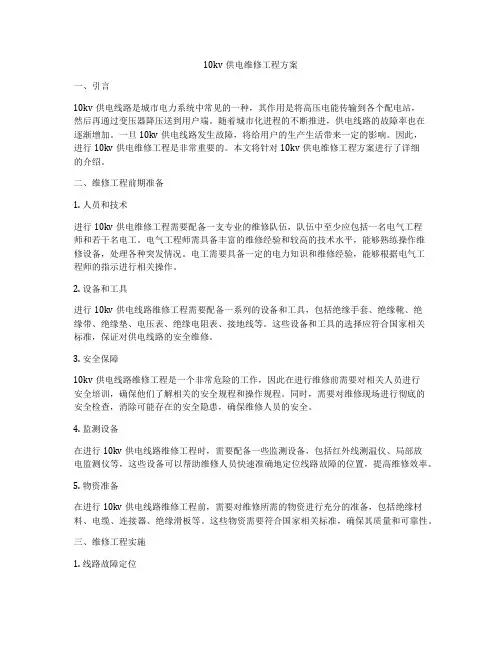

10kv供电维修工程方案一、引言10kv供电线路是城市电力系统中常见的一种，其作用是将高压电能传输到各个配电站，然后再通过变压器降压送到用户端。

随着城市化进程的不断推进，供电线路的故障率也在逐渐增加。

一旦10kv供电线路发生故障，将给用户的生产生活带来一定的影响。

因此，进行10kv供电维修工程是非常重要的。

本文将针对10kv供电维修工程方案进行了详细的介绍。

二、维修工程前期准备1. 人员和技术进行10kv供电维修工程需要配备一支专业的维修队伍，队伍中至少应包括一名电气工程师和若干名电工。

电气工程师需具备丰富的维修经验和较高的技术水平，能够熟练操作维修设备，处理各种突发情况。

电工需要具备一定的电力知识和维修经验，能够根据电气工程师的指示进行相关操作。

2. 设备和工具进行10kv供电线路维修工程需要配备一系列的设备和工具，包括绝缘手套、绝缘靴、绝缘带、绝缘垫、电压表、绝缘电阻表、接地线等。

这些设备和工具的选择应符合国家相关标准，保证对供电线路的安全维修。

3. 安全保障10kv供电线路维修工程是一个非常危险的工作，因此在进行维修前需要对相关人员进行安全培训，确保他们了解相关的安全规程和操作规程。

同时，需要对维修现场进行彻底的安全检查，消除可能存在的安全隐患，确保维修人员的安全。

4. 监测设备在进行10kv供电线路维修工程时，需要配备一些监测设备，包括红外线测温仪、局部放电监测仪等，这些设备可以帮助维修人员快速准确地定位线路故障的位置，提高维修效率。

5. 物资准备在进行10kv供电线路维修工程前，需要对维修所需的物资进行充分的准备，包括绝缘材料、电缆、连接器、绝缘滑板等。

这些物资需要符合国家相关标准，确保其质量和可靠性。

三、维修工程实施1. 线路故障定位10kv供电线路一旦发生故障，需要迅速准确地定位故障位置，以便快速地进行修复。

在进行故障定位时，可以利用红外线测温仪对线路进行检测，找出可能存在的局部放电或热点，在确定故障位置后，可以对线路进行局部放电监测，进一步确认故障位置。

10kV高压开关柜移位施工方案一、前言随着电力行业的不断发展，10kV高压开关柜在供电系统中起着至关重要的作用。

在某些情况下，由于施工需要或其他原因，可能需要对高压开关柜进行移位。

本文将就10kV高压开关柜移位施工方案进行详细介绍。

二、施工前准备2.1 施工前的调查和评估在进行高压开关柜移位施工前，需要进行详细的调查和评估工作，包括但不限于：原位置和新位置的环境情况、电力线路走向、移位后的系统连接方式等。

2.2 施工计划的制定根据调查和评估结果，制定详细的施工计划，包括施工流程、安全措施、人员分工等内容。

三、施工步骤3.1 施工人员准备工作在正式开始施工前，要确保施工人员已接受相应的培训和安全指导，穿戴好个人防护装备。

3.2 拆除原位置设备首先需要将原位置的高压开关柜以及连接的线路进行拆除，确保拆卸过程中操作安全稳妥。

3.3 搬运和安装将拆卸下来的高压开关柜搬运至新的位置，并进行安装，注意调整好开关柜的水平和固定。

3.4 线路连接和接地在新位置连接好高压开关柜及其线路，并做好接地保护工作，确保系统安全可靠。

3.5 调试和验收最后进行高压开关柜的调试工作，验证其运行正常，完成后进行验收工作，确保施工符合要求。

四、施工注意事项在进行10kV高压开关柜移位施工时，需特别注意以下事项：•施工过程中要严格遵守相关安全规定，确保人员和设备安全；•操作人员应具备相应的资质和经验，避免发生操作失误；•移位过程中要小心轻放设备，避免损坏设备和线路；•施工现场要保持整洁，确保施工顺利进行。

五、总结通过本文的介绍，我们了解到了10kV高压开关柜移位施工的基本步骤和注意事项。

在实际工程中，施工人员应认真执行施工方案，确保移位过程顺利进行，为电力系统的稳定运行提供保障。

高压开关柜改造安装施工方案简介高压开关柜是电力系统中的重要组成部分，对于电力系统的正常运行起到了至关重要的作用。

在使用一段时间后，由于设备老化或是其他方面的原因，高压开关柜可能需要进行改造升级，并进行重新安装。

本文档将介绍高压开关柜改造安装施工方案，以帮助施工人员更好地进行工作。

改造前准备工作在进行高压开关柜改造之前，应做好以下工作：1.开展安全分析和风险评估，制定安全措施；2.制定改造方案，确定改造内容和所需设备；3.梳理原有电气系统的构成关系，分析整个系统的重要节点；4.清洁安装区域，确保安装地点达到相应清洁度标准。

工程施工流程高压开关柜改造按以下流程进行：1.准备工作2.拆除旧电气设备3.安装新设备4.连接电缆5.接地与绝缘检测6.联合调试7.高压试验8.装置保护及操作试验准备工作施工前要做好准备工作，包括：1.修复老化、破损或松动的地面；2.确认设备运输情况以及维护记录；3.检查开气门、出气口和排气口的位置，确认电压等级、相数和重合闸位置；4.确认井道大小和井外空间大小等。

拆除旧电气设备拆除旧电气设备是改造的重要一环，应谨慎而有条理地进行。

拆除前应确保出厂数据清晰、完整，并清理好电器设备的内外表面。

在拆除时，应做好防止粉尘和杂物的防护，同时减少噪音和振动。

拆卸后的旧设备要妥善保管，防止损坏或遗失。

安装新设备在安装新设备时，应按设计要求安装，合理布置好设备，除有关规范和技术要求外，还应考虑到施工的美观、便于维护、易于起重、方便操作等条件。

安装时，应将设备导引插轴与底座的接触面充分涂上润滑脂，并确认好动传递件联轴器的轴承。

连接电缆在对新设备进行电气接线时，应遵循现场布线图等相关规范和标准。

电气设备应尽可能采用公用井道，设备布置在分段停电的情况下进行电线预制。

预制好的电线放在设备端子箱上方，确保对外部安全并方便进行接线。

接地与绝缘检测接地体应牢固，地网及接地体之间的铜排应互联，接地电阻要符合规定值。

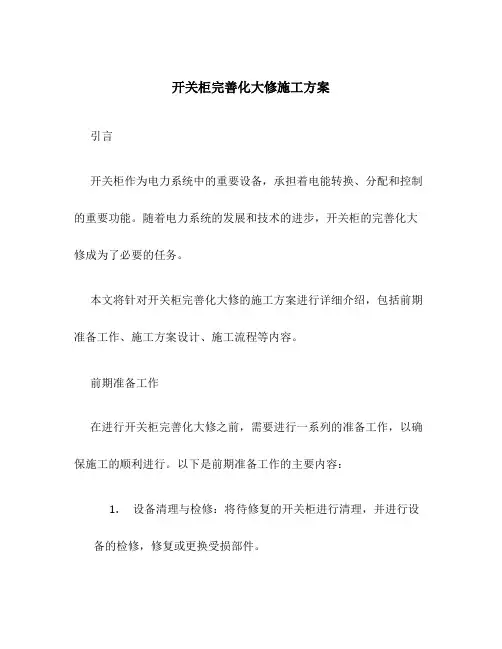

开关柜完善化大修施工方案引言开关柜作为电力系统中的重要设备，承担着电能转换、分配和控制的重要功能。

随着电力系统的发展和技术的进步，开关柜的完善化大修成为了必要的任务。

本文将针对开关柜完善化大修的施工方案进行详细介绍，包括前期准备工作、施工方案设计、施工流程等内容。

前期准备工作在进行开关柜完善化大修之前，需要进行一系列的准备工作，以确保施工的顺利进行。

以下是前期准备工作的主要内容：1.设备清理与检修：将待修复的开关柜进行清理，并进行设备的检修，修复或更换受损部件。

2.安全措施准备：制定并执行相关的安全措施，包括施工现场的封锁和警示、工人的安全防护措施等。

3.备件采购：根据开关柜的具体情况，采购所需的备件和材料，以备施工使用。

4.施工计划制定：根据实际情况，制定详细的施工计划，包括施工时间安排、人员配备、施工流程等。

施工方案设计在进行开关柜完善化大修时，需要根据具体情况制定相应的施工方案。

以下是一些常见的施工方案设计：方案一：电缆更换如果开关柜中出现电缆老化或损坏的情况，可以考虑进行电缆更换。

具体步骤如下：1.制定电缆更换计划：确定更换的电缆种类和数量，并制定详细的更换计划。

2.断开电缆连接：使用专业工具断开现有电缆与开关柜的连接。

3.撤除旧电缆：将旧电缆进行拆除，并妥善处理废弃电缆。

4.安装新电缆：根据设计要求，安装新的电缆，并进行适当的接地和固定。

方案二：设备更新如果开关柜中的设备已达到使用寿命或技术更新要求，可以考虑进行设备更新。

具体步骤如下：1.确定更新设备类型和数量：根据系统的需求和技术要求，确定需要更新的设备类型和数量。

2.断开原设备连接：使用专业工具断开原设备与开关柜的连接。

3.撤除旧设备：将旧设备进行拆除，并妥善处理废弃设备。

4.安装新设备：根据设计要求，安装新的设备，并进行相应的接线和调试。

施工流程在进行开关柜完善化大修时，需要按照一定的流程进行施工，以确保施工的有序进行，同时要保证施工的质量和安全。

高压开关柜安装施工方案一、编制依据本施工方案是为35KV坝河变电站改造工程35KV室、10KV室开关柜安装设施工需要编制的，施工方案要求技术上可靠、经济上合理，确保高压开关柜安装施工保质、保量,为该工期完成提供有利的保障.1、长江水电设计院施工图2、《建筑工程施工质量验收统一标准》GB50300—20013、《建筑电气工程施工质量验收规范》GB50303-20024、《电缆线路施工及验收规范》GB50168-92二、工程概况本工程包括10KV电容器柜2面、站用变柜2面、出线柜12面、主变10KV进线柜2面、PT柜2面、母联柜1面合计21面；35KV出线柜4面、主变35KV进线柜2面、PT柜2面、母联柜1面、母线隔离柜1面合计10面.三、施工工艺开关柜安装要求：a.开关柜安装时，具体允许的偏差如下:b。

安装时不得遗漏备件和厂家资料,不得刮坏盘柜表面，不得损坏盘内元件。

c.所有柜内的带电部分的电气间隙、爬电距离及到接地部分的安全距离应符合规范的要求。

开关柜接地要求：开关柜柜底座与土建预埋槽钢连接可靠，采用焊接保证接地导通良好。

开关柜内接地铜排保护接地时，可采用不小于120mm错误!铜排或软铜绞线可靠接地；35KV室开关柜接地不少于两点，10KV室开关柜接地点不少于4个。

四、质量保证措施1、所有施工机具和检测工具在施工前必须进行检查，合格后方可使用。

2、所有电气材料进厂后，均应进行抽样检查，并向监理报验后方可使用。

3、施工时，严格按照国家电气安装工程验收规范和标准执行。

4、坚持按设计图纸要求进行施工,不得任意涂改。

五、安全保证措施4.1 在高压开关柜进场安装施工方案审批后，对施工作业人员进行全面交底。

4.2 凡参加施工作业人员,必须熟悉安装方法和工作内容，按施工方案要求进行施工。

4.3 利用滚杠移动高压柜时,作业人员不得站在滚杠的前部，以免轧伤.4.4 在施工过程中，施工人员具体分工，明确职责，遵守现场秩序，服从命令，听从指挥，不得擅自脱离工作岗位.4。

第1篇一、工程概况本工程为一座10kV变配电所，位于XX市XX区XX路XX号。

工程主要内容包括：主变压器安装、高压开关柜安装、低压配电柜安装、电缆敷设、控制保护系统安装、接地系统安装等。

二、施工准备1. 人员准备：组织具备相关专业资质的施工队伍，明确各工种人员的职责分工。

2. 材料准备：根据设计图纸及施工方案，提前准备所需的各种设备、材料，如变压器、高压开关柜、低压配电柜、电缆、控制保护设备、接地材料等。

3. 设备准备：检查设备性能，确保其符合设计要求和国家标准。

4. 施工图纸及资料准备：收集整理施工图纸、技术规范、施工组织设计等相关资料。

三、施工工艺1. 基础施工：按照设计图纸要求，进行变压器基础、高压开关柜基础、低压配电柜基础等施工。

2. 设备安装：- 变压器安装：按照设备说明书及施工规范进行，确保安装牢固、水平。

- 高压开关柜安装：按照设计图纸及施工规范进行，确保柜体安装水平、牢固，二次回路接线正确。

- 低压配电柜安装：按照设计图纸及施工规范进行，确保柜体安装水平、牢固，二次回路接线正确。

3. 电缆敷设：按照设计图纸及施工规范进行，确保电缆敷设平直、整齐，接头牢固。

4. 控制保护系统安装：按照设计图纸及施工规范进行，确保控制保护设备安装牢固、接线正确。

5. 接地系统安装：按照设计图纸及施工规范进行，确保接地系统完整、可靠。

四、施工进度计划1. 基础施工：预计工期15天。

2. 设备安装：预计工期30天。

3. 电缆敷设：预计工期20天。

4. 控制保护系统安装：预计工期10天。

5. 接地系统安装：预计工期5天。

五、质量保证措施1. 材料质量：选用符合国家标准、厂家合格证书的材料。

2. 施工质量：严格按照设计图纸及施工规范进行施工，确保工程质量。

3. 验收标准：按照国家相关标准进行验收，确保工程合格。

4. 过程控制：加强施工过程中的质量控制，发现问题及时整改。

六、安全保证措施1. 人员安全：加强安全教育，提高施工人员的安全意识。

10kV高压开关柜改造实施方案0 引言20世纪60至70年代建成的变电站中，10kV送配电系统大多为SN10-10型户内少油断路器，存在体积大，重量大，易爆炸，寿命短，噪音大，易造成环境污染等缺陷。

随着国民经济的迅速发展，电网技术的不断提高，真空型断路器由于具有可靠性高、寿命长、体积小、重量轻、不爆炸、低噪音、无污染环境的优点，成了更新换代产品。

近年来，10kV GG1—A（F）高压开关柜无油化改造在各供电局每年大修技改项目中占有重要比重，成了各供电企业的重点改造项目之一。

然而，在已运行变电站中进行开关柜改造，由于用电负荷重、停电时间短，改造工作任务重，施工场地有限等方面的原因，就如何强化管理、优化实施方案，确保改造工程按质、按时、安全顺利完成，成了各供电局及施工单位面临的一道新课题。

本文以110kV老教场变10kVGG-1A柜改造工程为例，对10kV高压开关柜改造工程的实施方案进行了深入探讨和研究。

1 概述110kV老教场变位于贵州盘县，本期工程主要内容为更换10kVI段1#至13# GG-1A柜，新柜采用KYN27-12（Z）型10kV高压开关柜。

工作内容含旧设备拆除、新设备基础改造、新设备安装、保护改造、二次电缆更换及调试等工作量。

具体见表1。

改造后主变进线柜到穿墙套管的连接采用三相封闭式母线桥进行连接。

开关柜上安装有就地保护测控装置，该保护测控装置通过网络与主控制室电脑主机连接，工程内容包括安装就地保护测控装置及相应通讯电缆、交直流电缆及控制电缆；调试部分包括高压开关柜及柜内设备（断路器、电流互感器、电压互感器、避雷器、站用变压器），二次部分包括就地保护测控装置调试。

2 实施方案2.1 实施工序安排1）流水段化分按照本工程情况工作内容主要是：馈线柜负荷转移、旧开关柜拆除、新开关柜安装、电缆敷设及新设备调试。

流水划分时按照此工作内容划分较为合理，工作条理清楚，容易实现更好的实施效果。

2）工艺流程上报停电施工方案（含施工内容、停电计划、停电范围、安全技术措施等内容），停电施工许可作业票办理，负荷转移（电缆转接），拆除原设备、电缆，安装设备并重新敷设电缆和接线，设备本体调试，保护装置试验，分系统调试，复电前系统调试，验收、消缺及投运。

一、编制依据1. 《高压配电装置安装工程施工及验收规范》（GB 50147-2010）2. 《起重机械安全规程》（GB 6067.1-2010）3. 《电力建设安全工作规程》（DL 5009.3-2013）4. 《国家电网公司电力安全工作规程》（Q/GDW 1799.1-2013）二、工程概况1. 工程名称：XX变电站高压柜吊装工程2. 工程地点：XX市XX变电站3. 工程规模：本工程共需吊装高压柜10台，其中6KV中置式高压开关柜2台，10KV高压开关柜8台。

三、施工工艺方法1. 吊装设备：选用50吨汽车吊一台，配备符合吊装要求的吊具。

2. 吊装前准备：对高压柜进行检查，确保无损坏；检查吊具及起重机械，确保安全可靠；制定吊装方案，明确吊装步骤和安全措施。

四、施工步骤1. 吊装前的准备工作：检查吊具、起重机械，确保安全可靠；确定吊点位置，对高压柜进行加固。

2. 吊装：将高压柜从地面吊起，缓慢移动至安装位置；调整高压柜的垂直度，确保安装准确。

3. 安装：将高压柜放置在安装位置，进行固定；检查高压柜的安装质量，确保符合要求。

五、安全保证措施1. 施工人员必须经过专业培训，熟悉高压柜吊装操作规程和安全注意事项。

2. 吊装过程中，严禁无关人员进入吊装区域。

3. 吊装过程中，严格执行起重机械安全规程，确保起重机械安全运行。

4. 吊装过程中，确保高压柜与起重机械连接牢固，防止意外脱落。

5. 吊装过程中，严格执行安全操作规程，确保吊装作业安全。

六、质量保证措施1. 施工人员严格按照施工图纸和施工规范进行操作，确保高压柜安装质量。

2. 吊装过程中，对高压柜进行检查，确保无损坏。

3. 安装完成后，对高压柜进行功能测试，确保安装质量符合要求。

七、物资资源计划1. 50吨汽车吊一台2. 吊具一套3. 高压柜加固材料八、人力资源计划1. 项目经理1名2. 技术负责人1名3. 施工人员5名九、应急预案1. 吊装过程中，如发现高压柜损坏，立即停止吊装，进行维修或更换。
