新能源发电技术与地热发电技术讲义课件

在这种发电系统中，低沸点介质常采用两种流体；一种是采用地热流体作热源；另一种是采用低沸点工质流体作为一种工作介质来完成将地下热水的热能转变为机械能。所谓双循环地热发电系统即是由此而得名。
常用的低沸点工质有氯乙烷、正丁烷、异丁烷、氟利昂—11、氟利昂—12等。
新能源发电技术与地热发电技术讲义
29
凝气式汽轮机地热蒸汽发电系统
新能源发电技术与地热发电技术讲义
30
海流能发电示意图
新能源发电技术与地热发电技术讲义
8
我国新能源技术发展现状：
（1）产业规模不断加大，发展速度加快。我国太阳能热水器利用居世界首位，光伏产业近年来发展迅速，其中风力发电是发展最快的发电技术。
（2）产业链尚不完善。风电产业，产业链上下不对接是制约风电产业化的主要因素，目前太阳能光伏产业链的源头，多晶体硅原材料制造，我国基本依赖进口。
20
双循环地热发电系统的优缺点
优点：利用低温位热能的热效率较高：设备紧凑，汽轮机的尺寸小；易于适应化学成分比较复杂的地下热水。
缺点：不像扩容法那样可以方便地使用混合式蒸发器和冷凝器；大部分低沸点工质传热性都比水差，采用此方式需有相当大的金属换热面积；低沸点工质价格较高，来源欠广，有些低沸点工质还有易燃、易爆、有毒、不稳定、对金属有腐蚀等特性。
新能源发电技术与地热发电技术讲义
12
二、中国地热发电现状中国地热发电的研究试验开始于20世纪70年
代初。
40余年来的发展经历了两大阶段：
（1）1970—1985年期间，为以发展中低温地热试验电站为主的阶段；
（2）1985年以后，进入发展商业应用高温地热电站的阶段。
新能源发电技术与地热发电技术讲义

地热能发电ppt课件

• 地热电站对环境的影响开采地热过程中会向外排放少量的CO2 、CH4 、 H2S 等, 但比火电要少得多。废水中含有硼、砷等有害元素.大量采水也对地层稳定有影响. 通过回灌可以减轻。
地热电站尾水的综合利用地热电站发电后排出的尾水，温度都在60-70 度左右或更高，还有一定的利用价值。可以作为生活热水，也可以与冷水混合后灌溉农田。还可以提取有用的化学元素。
地热能的来源？？？
1、地热能来源于地球物质中的放射性元素衰变在衰便过程中不断释放热能，这些元素有铀 238、铀 235、钍232和钾40等。
2、地热能是地球生成时炽热的火球留下的。
3、地球上的天然裂变堆
•1972年法国科学家在加蓬发现了天然裂变堆。证据：当地铀-235的含量竟只占铀的0.29%,远低于天然油矿中铀-235的丰度，71%,而且矿石周围还有稳定的裂变产物钕、钐、镉等。
• 这些热能随地球内部的剧烈运动，通过火山爆发、地震和温泉的形式释放出来。
地壳中地热能的分布从上到下可分为 3 个带，变温带 (15m) ，常温带 (20m)和增温带。
①变温带受太阳辐射和季节影响大；
②常温带温度几乎保持恒定；
③增温带的温度随深度增加而增加，地表15km内的增温带温度梯度一般为15-33℃/km.热能来此于地球内部。 80℃ 地下热水大致在地下 2000-2500米左右。
• 除1号机组外其余均采用两级扩容法发电, 汽轮机全部采用凝汽式,冷却水直接取自藏布曲河。
•羊八井目前共有40多眼地热井,根据地质测评,其发展潜力为28～32MW。与羊八井相近的地热源还有羊易乡地热田和拉多岗地热田。
地热研究进展
• 干热岩发电在地壳深处干热岩区人工制造裂缝系统,然后将地表水注入地下取出热能进行发电。

新能源课件第四章地热能

地热资源的类型
熔岩型。是埋藏部位最深的一种完全熔化的热熔岩(即岩浆)，其温度高达650～ 1200℃。熔岩储存的热能比其他几种都多，约占已探明的地热资源总量的40%。不过在开采这种地热能时，需要在火山地区打几千米深的钻孔，所冒的风险很大，因此这种地热能目前尚未得到实际开发利用。
各类地热资源开发技术概况
Nicaragua.
地热能
地热的分布是很有规律的。从地表向地球内部，温度逐渐上升。在地壳层最上部的十几千米范围内，深度每增加30米，地热的温度大约升高 1℃；在地下15～25千米的范围内，深度每增 100米，地热的温度大约升高1.5℃；到了25千米以下的区域，深度每增加100米，地热的温度大约只升高0.8℃；从这个区域再往下深入到一定深度，其温度就基本上保持不变了。
地热在世界各地的分布很广泛
新西兰约有近70个地热田和1000多个温泉。横跨欧亚大陆的地中海—喜马拉雅地热带，从地中海北岸的意大利、匈牙利经过土耳其、俄罗斯的高加索、伊朗、巴基斯坦和印度的北部、中国的西藏、缅甸、马来西亚，最后在印度尼西亚与环太平洋地热带相接。
地热能的利用
目前世界上大约有120多个国家和地区，已经发现和开采的地热泉及地热井多达 7500多处。对于地热能的开发利用，目前主要是在采暖、发电、育种、温室栽培和洗浴等方面。地热能的利用可分为地热发电和直接利用两大类。
地中海一喜马拉雅地热带
它是欧亚板块与非洲板块和印度板块的碰撞边界。世界第一座地热发电站意大利的拉德瑞罗地热田就位于这个地热带中。中国的西藏羊八井及云南腾冲地热田也在这个地热带中。
大西洋中脊地热带
这是大西洋海洋板块开裂部位。冰岛的克拉弗拉、纳马菲亚尔和亚速尔群岛等一些地热田就位于这个地热带。

第6章：地热能及其发电技术

南站：10MW（1*1MW+3*3MW）北站：15.18MW（1*3.18MW+3*3MW）
勘探储量：28--32MW 首台投运：1977年10月10日
§6.3 地热发电技术基础五、我国其它地热电站
• 朗久地热电站：装机1MW • 那曲地热电站：装机1MW • 试验地热电站：河北怀来：200KW，1977年9月广东丰顺：(200+86+300),78,70,82年江西宜春：（50+50）KW，77、74年辽宁熊岳：（100+100）KW，77、82年湖南宁乡：300KW，1975年10月山东招远：200KW，81年2月
§6.1 地热能综述

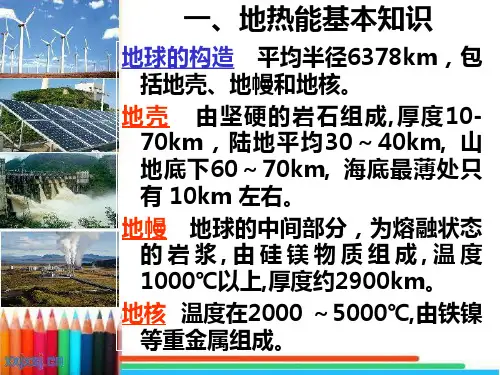

一、地热能基本知识 3、地球内部温度分布
§6.1 地热能综述
二、地热资源的类型 1、热水型：它是反映以水为主体的对流水热系统。
分布较广特点：储量丰富温度范围宽
高温：>150 ℃
中温：90--150 ℃
低温：<90 ℃
热水型地热资源
西藏羊八井热水湖
新西兰波呼托间歇喷泉
§6.1 地热能综述
二、地热资源的类型 2、蒸汽型：是指以蒸汽为主体的对流水热系统，以生产温度较高的过热蒸汽为主，其中夹杂有少量的不凝结气和少量水(有的不含水)。
特点：容易开发利用
储量不多（探明地热资源总量0.5%）地区局限性大
§6.1 地热能综述
二、地热资源的类型 3、地压型：是指在高压下由深部地层提取含有可溶性甲烷(沼气)的高盐分热水。特点：温度约为150～260℃ 储量较大（20%）处于研究探索阶段。组成：机械能（压力）热能（温度）化学能（天然气）
特点：温度高达650～1200℃

新能源发电技术培训讲义(PPT课件)

❖ 建设一座装机10万千瓦的风电场，约需8亿元以上，而建设同样规模的火电厂约为4至5亿元。
风力涡轮发电机组成？风大时风机是否安全？风向变化了，风机方向变不变呀？
你想了解风电吗？那就向下了解吧！
我上到风机上了
总结
1.从以往的选文看，高考虽说回避社会的焦点和热点问题，但倡导并弘扬真善美是永恒的时代主题，结合当前反腐倡廉和社会舆论看，对忠臣廉吏的价值判断依然会影响高考文言文的选文。 2.可以根据上句或下句推导提醒。内容提示的默写，可先在头脑中默背有关内容，选取与提示相对应的内容默写。如果默写的内容印象不深，可先记得几个字默写几个字，暂时放过，后面记起来了再默写。
➢ 发展风力发电，储能是关键，因为风是间歇性的。简单的办法是用蓄电池。另一种办法是抽水法。
➢ 目前，最新型的风轮机每转可发电300－750千瓦，其体积只有普通火力发电千分之一。
风电机组
2009年中国新增风电机组10129台，容量 13803.2MW，年同比增长124%；累计安装风电机组 21544台，容量25805.3MW，年同比增长114%。就风电设备行业来看，2009年，中国国内已形成涵盖叶片、齿轮箱、发电机、塔架等主要零部件的生产体系。叶片、发电机、齿轮箱、轮毂等主要零配件的供求矛盾已逐步缓解，轴承和控制系统的供应仍然存在一定的缺口。
3.一般而言，课外文言文阅读文段都会给出标题。同学们要留意并仔细分析文段的标题。因为大部分标题本身就概括了文言文的主要内容。理解题目可以帮助自己理解材料的内容，从而正确答题。 4.课外文言文阅读问题设计有三种类型即词语解释题、句子翻译题和内容理解题。对于不同的题目则采用不同的解题方法.

新能源发电技术ppt课件

中国潮汐能的理论蕴藏量达到1.1亿千瓦，
在中国沿海，特别是东南沿海有很多能量密度
较高，平均潮差4～5m，最大潮差7～8m。其中
浙江、福建两省蕴藏量最大，约占全国的80.9%。
我国的江夏潮汐实验电站，建于浙江省乐清湾
北侧的江夏港，装机容量3200kW，于1980年正
式投入运行。
23
核能发电
核能发电是利用核反应堆中核裂变所释放出的热能进行发电的方式。它与火力发电极其相似。只是以核反应堆及蒸汽发生器来代替火力发电的锅炉，以核裂变能代替矿物燃料的化学能。
17
潮汐能发电
18
潮汐能
潮汐能就是潮汐所具有的能量。潮汐涨落的动能和位能可以说是一种取之不尽用
之不竭的动力资源 “蓝色的煤海” 潮汐能的大小直接与潮差有关，潮差越大，能量
越大
19
第一，潮汐的幅度必须大，至少要有几米。
第二，海岸的地形必须能储蓄大量海水，并可进行土建工程。
利用潮汐发电必须具备两个物理条件
20
潮汐能发电原理 21
利用海水的涨落及其所造成的水位差来推动水轮机，再由水轮机带动发电机来发电
动能（势能）机械能电能
潮汐发电站的优缺点
优点：
可再生能源,对环境污染相对于火力,核能等污染较小
缺点：
发电量没有火力,核能发电稳定和大，同时必须建设在海边
22
潮汐能发电技术在我国的应用
我国已发布《核电中长期发展规划（2011―2020年）》，到
2020年我国在运核电装机将达到5800万千瓦，在建3000万千瓦，
总装机容量将达到8800万千瓦。预计2030年核电装机规模将达到
1.6亿～2亿千瓦，占一次能源消费总量的比重将提高到5%～6%。

新能源发电技术培训讲义(71张)PPT

❖ 特性：周期性、多样性、
复杂性
多大的风力才可以发电呢?
❖ 一般说来，3级风就有利用的价值。但从经济合理的角度出发，风速大于4m/s才适宜于发电。
❖ 据测定，一台55kW的风力发电机组，当风速 9.5m/s时，机组的输出功率为55kW；当风速8m/s 时，功率为38kW；风速6m/s时，只有16kW；而风速为5m/s时，仅为9.5kW。可见风力愈大，经济效益也愈大。
8.虚构的加强使小说和传统故事之间的区别清晰起来。小说中的故事可以来自想象，不一定是作者的亲历亲闻。小说家常闭门构思，作品大多诞生于他们的离群索居的时候，小说家可以闲坐在布宜诺斯艾利斯的图书馆中，或者在巴黎一间终年不见阳光的阁楼里，杜撰他们想象中的历险故事。 9.一个匠人漂泊一生，积攒下无数的见闻、掌故和趣事，当他晚年坐在火炉旁给孩子们讲述这一切的时候，他本人就是故事的一部分。传统故事是否值得转述，往往只取决于故事本事的趣味性和可流传性。
新能源发电技术培训讲义(71张 )PPT完美版
1.于普通民众的文化知识和精神素养，有着为官的阅历和广阔的视野，对下层民众生活有深刻的了解。他们既可以将下情上迭，也可以将官方的意旨贯彻于民间。 2.他们在乡间承担着传承文化、教化民众的责任，同时参与地方教育和地方管理，引领着一方社会的发展。乡绅群体的消失，使乡村失去了传统文化的传承人，失去了文化颁被和灵魂，没有了
6．如何在肯定草根文化的同时，不过分鼓吹偶像崇拜，而是放大草根中 “励志 ”的因素，把社会主流价值观传递给大众，是值得娱乐媒体深思的问题。 7．当今世界自主知识产权占比重是衡量一个国家科学发展水平的标志，而科学技术进步与否是国家富强的标志。

地热发电技术ppt课件

干热岩发电系统
首先将水通过压力泵压入地下深处（2-4 千米），产生的蒸汽再进行发电，热干岩过程法不受地理限值，可以在任何地方进行热能开采。而且这种方法在发电过程中不产生废水、废气等污染，是未来的新能源。
图6 干热岩发电系统示意图
全流地热发电系统
本系统将地热井口的全部流体，包括所有的蒸汽、热水、不凝气体及化学物质等，不经处理直接送进全流动力机械中膨胀做功，这种形式可以充分利用地热流体的全部能量，大大节约了资源，但技术上有一定的难度，尚在攻关。
图5 全流系统发电示意图
地热发电对环境的影响
1、空气污染。在开采地热能的过程中，所含有的各种气体和悬浮物将排入大气中，对环境造成影响。
2、化学污染。地热水的形成一般为大气降水经过地下深循环，与周围岩石进行化学物质交换，岩石中各种化学组分进入水体，使地热水中含有对环境有益和有害的常量成分和放射性成分。
热水型地热发电
减压扩容（闪蒸系统）
将地热井口来的地热水，先送到闪蒸器中进行降压闪蒸使其产生部分蒸汽，再引入到常规汽轮机做功发电。汽轮机排出的蒸汽在冷凝器内冷凝成水。送往冷却塔，分离器中剩下的含盐水排入环境或打入地下或引入作为第二级低压闪蒸分离器中，用这种方法产生蒸汽来发电就叫做闪蒸法地热发电。
目前世界上有110个国家在开发利用地热能，截止 2005年发电总装机容量达到8932MW，年生产电力 56951GWh（千兆瓦时）; 约占世界能源构成的1%，地热资源利用以及开发以每年12.8%的速率递增其中美国地热发电装机容量居世界首位，菲律宾第二位，墨西哥居第三位。
新西兰和意大利的地热电站
西藏羊八井地热电站
地热发电的方式分类

新能源发电技术_2022年学习资料

新能源发电技术-1新能源发电技术ppt课件什么是新能源-以新技术和新材料为基础，使传统的可再生能源得-现代化的开发和利用，用取之不尽、周而复始的▣再-生能源，重点开发太阳能、风能、生物质能潮为能形-地热能、氢，能和核能（原子能）-2太阳能-太阳是一个巨大、久远-无尽的能源。

尽管太阳-辐射到地球大气层的能-量仅为其总辐射能量-（约为3.75×102W的-22亿分之一，但已高达-73,000TW,也就是说太-丰富区21700-较丰富区1500-1700-阳每秒钟照射到地球上-可利用区1200~1500-贫乏区<1200-单：kWh/m-南海诸-的能量就相当于500万吨-中国太阳年辐射总量的分布-煤。

太阳能技术应用-太阳能热发电-太阳能光伏发电-太阳能水泵->大阳能热水器->大阳附-·大阳能制冷与空调-4太阳能热发电-太阳能热发电系统-蒸汽-太阳光-汽轮机-发电机-由集热子系统、热-集热器-M-蓄热器-电能-传输子系统、蓄热-反射镜-泵-与热交换子统和-发电子系统所组成，-|!-热传输子系统-蓄热与热交换子系统-冷凝器-如图所示-5太阳能光伏发电系统-通过太阳能电池将太阳辐射能转换为电能的发电系统称-为太阳能光伏发电系统。

目前，工程上广泛使用的用于-太阳能光伏发电的光电转换器是晶体硅太阳能电池，-其生产技术和工艺都很成熟，已经入大规模产业化生产-太阳能电池是一种利用光生伏打效应把光能转变为电能-的器件，又川光伏器件。

太能电池是太阳能光伏发电-的基础和核心。

-6太阳能电池的构造-一般的太阳能电池构造如图所示，-太阳光-现在多使用PN结型太阳能电池。

-对于有两种不同的硅半导体结合-表面电极-而成的太阳能电池当太阳光照-N型硅-射时，太阳的光能被太阳电池吸-负载-补-收，产生正离子和负离子。

正离-P型硅-⊕-①O-子向P型半导体集结，而负离子-父-①田向N型半导体集结，当在太阳能-背面电极-电池的表面和背后的电极之间接-电流-®正孔-曰电子-上负载时，便有电流流过。

2013新能源发电技术6_地热发电技术

20
6.2.3 地热发电系统设计与建设 (5)
地热电站防结垢垢主要分为碳酸盐垢、硫酸盐垢、硅酸盐垢和氧化铁垢等防止结垢方法
化学处理法：加入酸性溶液或化学药物增加阀门：防止CO2逸出，避免CaCO3等沉淀出来物理方法除垢：磁法除垢根据热力学计算控制出口压力
地热电站回灌技术回灌热水弥补地下水位下降
6.1.2 地热能资源的类别 (1)
蒸汽型资源
地水型资源
地热能以热水为主储量丰富，高温（>150℃） , 中温（90-150℃), 低温（ <90 ℃）
地压型资源
以高温高压水的形式存在于地下 2-3km 沉积盆地中能量由机械能（压力）、热能（温度）和化学能组成（天然气）干热岩型资源：热岩石，提取热岩中的热量技术难度大
地下热水形成
深循环型：大气降水－渗入地下－加热－膨胀到地表特殊热源型：地壳岩层断裂、挤压、折曲等地下岩浆涌上地表附近
25
6.3.1 概述 (2)
地热田类型地热田热能储在地下热水中，温度 60-120℃，多数为深循环热水，可直接用于供暖和工农业生产，也可用于减压扩容法地热发电系统蒸汽田储水层上有透水性差的覆盖岩层时，热水长时间受热成为有压力的蒸汽和热水的热储。适合于发电地热水和天然蒸汽杂质硫酸盐、盐酸、硅酸等二氧化碳、硫化氢等气体泥沙等固体杂质 26
…
10
6.2.1 地热发电原理与分类 (1)

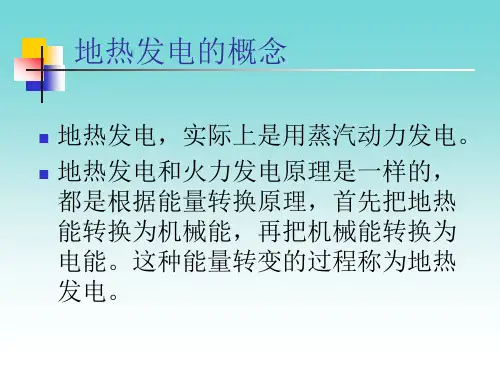

地热发电与火力发电基本原理相同，区别是不像火力发电要备有庞大的锅炉，不消耗能源，所需能源是地热能地热发电过程：将地下热能转换为机械能，然后再把机械能转换为电能。
11

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

12
二、中国地热发电现状中国地热发电的研究试验开始于20世纪70年
代初。 40余年来的发展经历了两大阶段：（1）1970—1985年期间，为以发展中低温地
热试验电站为主的阶段；（2）1985年以后，进入发展商业应用高温地
热电站的阶段。
13
三中、低温地热试验电站简介
1970年，广东省丰顺县邓屋建立起中国第一座闪蒸系统地热试验电站，利用91 ℃的地热水发电，机组功率为86kw。
类型：可以分为： 1）单级闪蒸地热发电系统(又包括湿蒸汽型和
热水型两种); 2）两级闪蒸地热发电系统； 3）全流法地热发电系统；
19
2．地下热水发电
（2）双循环地热发电系统：利用地下热水来加热某种低沸点工质，使其产生蒸汽进入汽轮机工作。
双循环地热发电也叫做低沸点工质地热发电或中间介质法地热发电，又叫做热交换法地热发电。
应用：这种系统大多用于地热蒸汽中不凝结气体含量很高的场合，或者综合利用于工农业生产和人民生活的场合.
17
1、地热蒸汽发电
(2)凝汽式汽轮机发电系统为提高地热电站的机组出力和发电效率，通常
采用凝汽式汽轮机地热蒸汽发电系统(如图)。在该系统中，由于蒸汽在汽轮机中能膨胀到很
低的压力，因而能做出更多的功。做功后的蒸汽排入混合式凝汽器，并在其中被循环水泵打入冷却水所冷却而凝结成水，然后排走。
5
(4)小水电。所谓小水电，通常是指小水电站及与其相配套的小电网的统称。所谓小水电是指容量为 1.0～0.5MW的小水电站；容量小于0.5MW的水电站又称为农村小水电
6
(5)地热能。地热资源是指在当前技术经济和地质环境条件下，地壳内能够科学、合理地开发出来的岩石中的热能量和地热流体中的热能量及其伴生
16
1、地热蒸汽发电
两种方式：背压式汽轮机发电系统、凝汽式汽轮机发电系统
(1)背压式汽轮机发电系统。最简单的地热干蒸汽发电，是采用背压式汽轮机地热蒸汽发电系统(如图)
工作原理：首先把干蒸汽从蒸汽井中引出，先加以净化，经过分离器分离出所含的固体杂质，然后就可把蒸汽通入汽轮机做功，驱动发电机发电。做功后的蒸汽，可直接排入大气；也可用于工业生产中的加热过程。
（2）产业链尚不完善。风电产业，产业链上下不对接是制约风电产业化的主要因素，目前太阳能光伏产业链的源头，多晶体硅原材料制造，我国基本依赖进口。
（3）平均技术水平偏低，利用成本较高，产品竞争能力弱。
9
发展前景：（1）国家政策将为新能源发展创造有利环境。
（2）自主技术研发将为新能源发展奠定技术基础。我国风电制造产业技术发展迅速，风电机组生产和零部件生产能力迅速提高。
的有用组分。
7
(6)海洋能。海洋能是指蕴藏在海洋中的可再生能源，它包括潮汐能、波浪能、海流能、潮流能、海水温差能和海技术发展现状：
（1）产业规模不断加大，发展速度加快。我国太阳能热水器利用居世界首位，光伏产业近年来发展迅速，其中风力发电是发展最快的发电技术。
新能源发电技术
硕研10-6班孙式想
1
一新能源简介
新能源在中国是指除常规化石能源和大中型水力发电、核裂变发电之外的生物质能、太阳能、风能、小水电、地热能以及海洋能等一次能源。这些能源资源丰富、可以再生、清洁干净，是最有前景的替代能源，将成为未来世界能源的基石。
2
(1)生物质能。生物质能是蕴藏在生物质中的能量，是绿色植物通过叶绿素将太阳能转化为化学能而贮存在生物质内部的能量。
（3）产业龙头带动与民营企业异军突起将为新能源发展注入动力。
10
地热发电技术
11
第一节中国地热发电
一、中国地热利用概况中国地热能的开发利用，在20世纪50年代以
前，主要是应用于医疗和洗浴；自20世纪60年代起，开始应用于上农业生产； 20世纪70年代以来，地热能作为新能源的一
种，已扩大到用于发电、工业加工、民用采暖、农业温室、农田灌溉、水产养殖、医疗卫生以及旅游业等诸多方面，应用范围越来越广，取得了明显的节能效益、经济效益和环保效益。
日前中国高温地热电站主要集中在西藏地区，总装机容量为27.18Mw，其中羊八井地热电站装机容量为25．18Mw，朗久地热电站装机容量为1Mw，那曲地热电站装机容量为1MW。
据不完全统计，西藏地热显示区达７００多处，其中可供开发的地热显示区３４２处，绝大部分地表泉水温度超过８０摄氏度，地热资源发电潜力超过１００万千瓦。
在凝汽器中，为保持很低的冷凝压力，即真空状态，设有两台带有冷却器的射汽抽气器来抽气，把由地热蒸汽带来的各种不凝结气体和外界漏入系统中的空气从凝汽器中抽走。
18
2．地下热水发电
两种方式：闪蒸地热发电系统；双循环地热发电系统
（1）闪蒸地热发电系统：直接利用地下热水所产生的蒸汽进入汽轮机工作。也叫做减压扩容法地热发电系统。
随后，江西省宜春市温汤和河北省怀来县，也相继建设起双循环系统地热试验电站。
20世纪70年代中后期，湖南省灰汤、辽宁省熊岳以及山东省招远又先后建成闪蒸及双循环系统地热试验电站。
所有这些电站发电机组的功率都不大，从50— 300kw不等；地热水温度均较低，从61—92℃ 不等。简况表
14
四、中国高温地热电站
3
(2)太阳能。太阳能的转换和利用方式有光一热转换、光一电转换和光一化学转换等。
太阳能发电站
发电系统
4
(3)风能。风能是指太阳辐射造成地球各部分受热不均匀，引起各地温差和气压不同，导致空气运动而产
生的能量。利用风力机可将风能转换成电能、机械能和热能等。
近海风力发电场
无刷双馈电机风力发电系统
西藏地热发电总量占拉萨电网的３０％左右，且地热发电成本远远低于水电。
15
第二节地热发电原理和技术

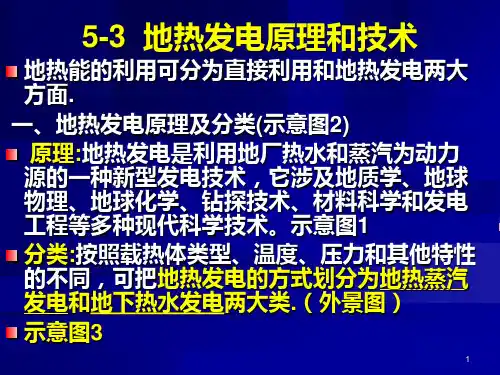

地热发电原理及分类原理:地热发电是利用地厂热水和蒸汽为动力源
的一种新型发电技术，它涉及地质学、地球物理、地球化学、钻探技术、材料科学和发电工程等多种现代科学技术。示意图分类:按照载热体类型、温度、压力和其他特性的不同，可把地热发电的方式划分为地热蒸汽发电和地下热水发电两大类.
