三相交流电动机旋转磁场

三相交流电动机结构
三相交流电动机是一种常见的电动机类型，其结构主要由转子、定子
和端盖组成。

下面将详细介绍三相交流电动机的结构。

一、转子
转子是三相交流电动机的旋转部分，通常由铸铁或铝合金制成。

转子
的结构分为两种：鼠笼式转子和绕线式转子。

鼠笼式转子是将许多铜条或铝条平行地嵌入到铸铁或铝合金的转子中，形成一个闭合的回路。

当电流通过定子线圈时，会在转子中产生旋转
磁场，使转子旋转。

绕线式转子是将绕线制成的线圈绕在转子上，形成一个旋转的电磁场。

当电流通过定子线圈时，会在转子中产生电流，使转子旋转。

二、定子
定子是三相交流电动机的静止部分，通常由铸铁或铝合金制成。

定子
的结构分为两种：单层绕组和双层绕组。

单层绕组是将绕线制成的线圈绕在定子上，形成一个旋转的电磁场。

当电流通过定子线圈时，会在定子中产生电流，使定子产生旋转磁场。

双层绕组是将两个绕线制成的线圈绕在定子上，形成两个旋转的电磁场。

当电流通过定子线圈时，会在定子中产生两个电流，使定子产生
两个旋转磁场。

三、端盖
端盖是三相交流电动机的两端，通常由铸铁或铝合金制成。

端盖的主
要作用是固定转子和定子，并保护电机内部的零部件。

总之，三相交流电动机的结构主要由转子、定子和端盖组成。

其中，
转子是电动机的旋转部分，定子是电动机的静止部分，端盖则是电动
机的两端，起到固定和保护的作用。

了解三相交流电动机的结构对于
电机的维护和维修非常重要。

三相电动机原理
三相电动机是一种常见的电动机类型，它基于三相交流电原理工作。

其原理可以简单概括如下：
1. 三相电源供电：三相电动机通常接收来自三相电源的供电，其中每个相位的电压相位差为120度。

2. 创造旋转磁场：当三相电源接通时，每相的电流依次通过电动机的线圈。

由于每个相位的电流的差异，电动机内部会产生旋转磁场。

3. 电磁感应：旋转磁场与电动机中的转子磁铁之间相互作用。

这个作用会导致转子开始旋转。

4. 运行：当转子开始旋转后，电动机就进入正常运行状态。

由于三相电源的频率和旋转磁场的频率匹配，转子会持续地受到旋转磁场的作用，从而使电动机保持旋转。

需要注意的是，三相电动机的转向可以通过交换任意两个相位的电源线来改变。

此外，通过控制电源频率和电压，可以对电动机的转速进行调节。

三相异步电动机中旋转磁场的产生机理同步转速和转差率Title: 三相异步电动机中旋转磁场的产生机理、同步转速与转差率Introduction:三相异步电动机是工业中广泛应用的一种电动机，它的工作原理基于旋转磁场的产生和同步转速与转差率的关系。

在本篇文章中，我们将深入探讨三相异步电动机的工作原理、旋转磁场的产生机理以及同步转速和转差率对其性能的影响。

1. 三相异步电动机的工作原理三相异步电动机是利用交流电的三相对称性来驱动的一种电动机。

它由定子和转子两部分组成。

定子上的三个线圈分别与来自三相电源的电流相连，形成一个旋转磁场。

转子上的绕组通过电磁感应作用与旋转磁场发生相互作用，从而产生力矩并实现转动。

2. 旋转磁场的产生机理旋转磁场是三相异步电动机能够正常运行的重要因素。

它由三个相位的电流在定子线圈中产生的磁场叠加形成。

三相电流的相序和大小决定了旋转磁场的方向和强度。

通过合理调节三相电流的相位和大小，可以使得旋转磁场的速度与理想的同步转速相匹配。

3. 同步转速和转差率的定义同步转速是指当三相异步电动机与理想的旋转磁场同步运行时，转子的旋转速度。

它与电源的频率和极对数有关。

同步转速的计算公式为：同步转速 = 120 * 频率 / 极对数。

转差率是指实际转速与同步转速之间的差异。

转差率的大小反映了三相异步电动机运行时的性能稳定程度。

4. 同步转速和转差率的影响因素同步转速和转差率对于三相异步电动机的性能至关重要。

电源的频率决定了同步转速的大小，通过控制电源的频率可以调节同步转速。

极对数的选择也会影响同步转速的大小。

更多的极对数意味着更低的同步转速。

转差率的大小直接关系到三相异步电动机的负载承受能力和运行效率。

5. 个人观点与理解三相异步电动机作为工业领域中最常见的电动机之一，在实际应用中发挥着重要作用。

通过了解旋转磁场的产生机理，我们可以更好地理解该电动机的运行原理。

同步转速和转差率则提供了评估其性能的重要指标。

三相电动机工作原理
三相电动机的工作原理是基于三相交流电的原理。

它由一个固定的外部感应绕组和一个旋转的内部转子组成。

当三相电源接通后，一定顺序的电流将依次流过三个绕组。

根据法拉第电磁感应定律，当有电流通过绕组时，会在绕组周围产生一个磁场。

由于三相交流电的特性，每个绕组的电流会先后达到峰值并与其他绕组的电流相移120度。

这导致在电动机周围的空间中形成了一个旋转的磁场。

内部转子上的绕组处于一个磁场中。

根据楞次定律，当一个导体（内部转子上的绕组）在磁场中移动时，会在导体上产生感应电动势。

当内部转子绕组中的感应电动势大于绕组电阻上降的电压时，如果维持外部感应绕组电流的稳定，转子将开始转动。

转子一旦开始转动，由于转子绕组与外部感应绕组之间存在旋转的磁场，感应电动势将持续在转子绕组中产生，推动转子继续旋转。

这样，电能将被转化为机械能，从而驱动电动机进行工作。

总的来说，三相电动机的工作原理是通过三相交流电源的电流变化和旋转磁场，引起内部转子绕组中的感应电动势，进而将电能转化为机械能来实现工作。

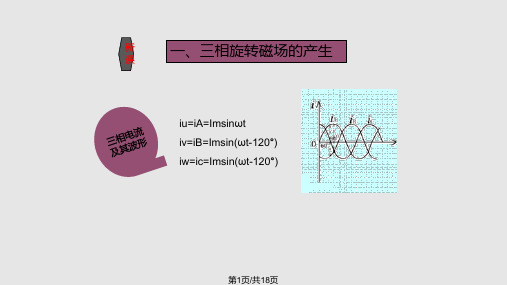

简述三相交流异步电动机旋转磁场的特点三相交流异步电动机是一种常见的电动机类型，它的旋转磁场具有以下特点：1. 旋转磁场的形成：三相交流异步电动机的旋转磁场是通过三相交流电源提供的三相电流产生的。

这三相电流在电动机的定子绕组中形成三个相位差120度的磁场，这三个磁场按照一定的频率和相位差进行旋转，从而形成一个旋转磁场。

2. 磁场的旋转速度：三相交流异步电动机的旋转磁场的旋转速度与供电电源的频率有关。

在一个电周期内，旋转磁场旋转的角度与电源频率成正比。

例如，对于50Hz的电源频率，旋转磁场每秒旋转3600度（即每分钟旋转600度），而对于60Hz的电源频率，旋转磁场每秒旋转4320度（即每分钟旋转720度）。

3. 旋转方向和速度：三相交流异步电动机的旋转磁场的旋转方向与电流的相序有关。

如果三相电流的相序是A、B、C，那么旋转磁场的旋转方向就是逆时针；如果三相电流的相序是A、C、B，那么旋转磁场的旋转方向就是顺时针。

旋转磁场的旋转速度与电源频率成正比，与电动机的极对数有关。

极对数是指电动机的磁极数目，通常情况下，电动机的极对数是固定的。

因此，旋转磁场的旋转速度也是固定的。

4. 磁场的空间分布：三相交流异步电动机的旋转磁场在空间中呈现出不均匀的分布。

在每个电枢槽中，磁场的强度是不均匀的，在槽底部磁场最强，在槽壁附近磁场最弱。

而在电枢槽之间，磁场的强度也是不均匀的，存在磁场的漏磁现象。

这种不均匀的磁场分布对电动机的运行有一定的影响，例如可能导致振动和噪音的产生。

总结起来，三相交流异步电动机的旋转磁场具有以下特点：通过三相交流电源提供的电流形成，旋转速度与电源频率和极对数有关，旋转方向与电流的相序有关，磁场在空间中呈现不均匀的分布。

这些特点决定了三相交流异步电动机在实际应用中的运行特性和性能表现。

请简述三相交流异步电动机的工作原理
三相异步电动机是一种常见的交流电动机，其工作原理如下：
1. 建立磁场：当三相电源接通后，三相交流电流流经电动机的定子绕组，产生旋转磁场。

这个磁场由三相电流在定子绕组内形成的三个磁场叠加而成，其大小和方向随着电源电压的变化而变化。

2. 引起转子感应电动势：转子是电动机的旋转部分，它由铁芯和绕组组成。

由于转子是不接通电源的，所以在磁场的作用下，转子绕组中会感应出电动势。

3. 引起涡流：转子绕组感应电动势产生的电流被称为涡流，这个电流会在转子上形成磁场。

根据楞次定律，这个磁场会与定子的旋转磁场相互作用，产生力矩。

4. 转动转子：由于涡流与旋转磁场的相互作用，转子会受到力矩的作用，开始旋转。

根据转子和定子的几何形状和相对位置，电动机可以产生不同的负载，从而实现不同的机械输出。

总结来说，三相异步电动机的工作原理是通过定子和转子之间的磁场相互作用来产生力矩，实现旋转运动。

这种电动机结构简单、可靠性高，广泛用于工业和家庭应用。

三相电动机旋转磁场产生原理1. 什么是三相电动机？三相电动机，就像是电动机大家族中的大明星，常常用来驱动各种机器，咱们生活中随处可见，比如洗衣机、空调、甚至电梯。

听起来是不是有点酷？其实，三相电动机的核心就在于它能产生一个旋转磁场，这个旋转磁场就像是一位舞者，带着电动机里的转子翩翩起舞，让它旋转得飞快。

1.1 三相电源首先，咱们得了解什么是三相电源。

想象一下，三相电就像是三位兄弟，分别叫A、B和C，他们一起工作，互相配合。

每个兄弟都有自己的电流波形，但他们的波形总是错开120度，就像三个人轮流打鼓，节奏分明，不会打乱。

这样一来，就能形成一个和谐的电场，给电动机提供源源不断的动力。

1.2 磁场的产生接下来，咱们聊聊如何把这些电流变成旋转的磁场。

电流通过电动机的绕组，产生磁场，就像是给电动机披上了一件神奇的外衣。

三相电流在绕组中交替流动，这样一来，磁场就会随着电流的变化而变化。

最终，这个磁场就会像旋转的陀螺一样，开始旋转，带动电动机里的转子转动。

2. 旋转磁场的作用旋转磁场可不是随便转转的，它可是电动机能否正常运转的关键！想象一下，如果没有这个旋转磁场，转子就像是没有方向感的孩子，在操场上乱跑，根本没法有效地工作。

2.1 转子的旋转当旋转磁场开始转动时，转子就被“吸引”了过去，开始追赶这个舞动的磁场。

转子里的导体会因为磁场的变化而产生感应电流，进一步增强旋转的动力。

这就像是在说：“嘿，转子，快跟上，别掉队！”在这种互动中，电动机就能高效地工作，产生我们需要的机械能。

2.2 能量转换再者，旋转磁场能把电能转化为机械能，这可真是个神奇的过程。

电流在绕组中流动，产生磁场，而转子又被磁场带动旋转，最后转动的机械能就能推动各种设备。

真是“化腐朽为神奇”，一气呵成。

3. 实际应用旋转磁场的原理不仅在理论上厉害，实际应用中更是随处可见。

从工厂里的大型机械到家里的小家电，三相电动机都发挥着巨大的作用。

3.1 工业中的应用在工业生产中，三相电动机可是不可或缺的。
