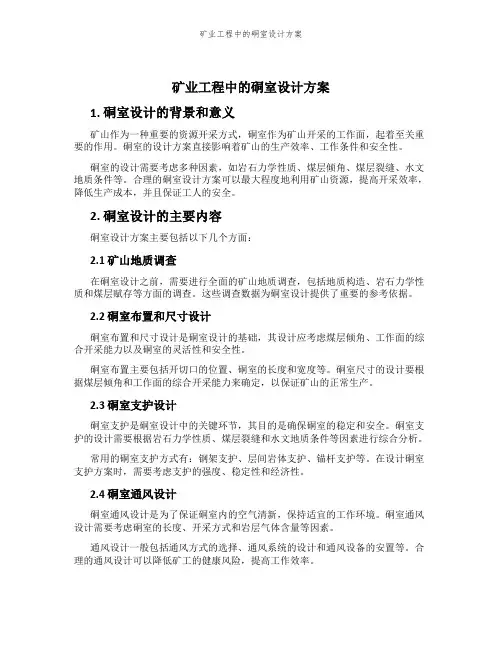

煤矿井下主要硐室设计一、井下消防材料库、急救站1．调度、医疗室利用+1295m水平大巷与井底车场绕道之间联络巷设置井下保健急救站及调度医疗室，内设座椅。
采用直墙半圆拱断面，净宽3.2m，净高3.15m，长度23m，掘进断面10.45m2。
2．消防材料库1) 井底消防材料库布置在副斜井车场直线段内内，内铺轨道，采用直墙半圆拱断面，净宽度3.2m，净高3.0m，长度20m，掘进断面10.95m2。
服务范围：全矿井。
层位位置选择：5号煤层顶板。
通风方式：处于新鲜风流中，采用串联通风。
2)2号煤层消防材料库在2号煤层集中辅助运输下山(前期)与集中回风下山之间(前期)设有2号煤层消防材料库，总长30m，其中两侧通道长度分别均为7.5m，硐室长度15m，内铺轨道，采用直墙半圆拱断面，净宽度3.2m，净高3.0m，长度20m，掘进断面10.95m2。
服务范围：2号煤层。
层位位置选择：煤巷。
通风方式：处于新鲜风流中，采用串联通风。
二、避难硐室：依据该矿井下具体情况，在井底车场设避难硐室，采用半园拱形断面，料石砌碹支护，厚度350mm，净宽3.0m，净高3.0m，长度15m，掘进断面11.71m2。
在采区变电所附近设置井下避难硐室，长度20m，净宽3.0，净高3.1m，壁高1.6m，净断面8.31m2，掘进断面11.71m2，采用半园拱形，料石砌碹。
避难硐室内设应急电话、给水管、压风管，与巷道连接处设置密闭门。
避难硐室内设两排座供人员休息之用，配备AHY-6型氧气呼吸器10台，CO便携式检查报警仪3台，ZY45型压缩氧自救器20个，自救袋10个，安装KH7型防爆电话机2台直通矿调度室。
防尘供水管路送进该硐室，并留两处支管阀门，以利供水。
压气管道送进该硐室，并留两处支管阀门，配用φ38×2型钢丝编织管，长度各10m，以利供气。
井下避难硐室设置防火密闭门，防火密闭门均向外开启，防火密闭门两侧预留供水管及供气管口，管口位置应高于地板0.3m以上，用管架托起。
中华人民共和国行业标准MTMT/T 5026-1999煤矿矿井井底车场硐室设计规范Code for design of chambersaround pit-bottom of coal mine1999-01-11 发布1999-08-01 实施国家煤炭工业局发布中华人民共和国行业标准煤矿矿井井底车场硐室设计规范Code for design of chambersaround pit-bottom of coal mineMT/T 5026-1999主编单位：煤炭工业部武汉设计研究院批准部门：国家煤炭工业局施行日期：1999年8月1日前言本规范是根据国家计委计综合(19如)30号文的要求，由煤炭工业部武汉设计研究院编制而成。
在编制过程中，规范编制组进行了广泛调查研究，认真总结原“煤矿矿井井底车场砌室设计技术规定”执行以来的经验，吸取了近年来成熟的科研成果和新技术，广泛征求了有关单位的意见，最后由煤炭工业部组织审查定稿。
本规范共分8章，主要内容有：总则、基本规定、主排水系统硐室、主变电所、运输系统硐室、井下爆破材料硐室、安全设施铜室、其他硐室。
本规范由煤炭工业部武汉设计研究院负责解释。
主编单位：煤炭工业部武汉设计研究院主要起草人：蔡晓川章立本严建川施鹤筹目次1、总则 (109)2、基本规定 (110)3、主排水系统硐室 (111)3.l 主排水泵嗣室 (111)3.2 管子道 (112)3.3 水仓 (112)4、主变电所 (114)5、运输系统硕室 (115)5.1 井下架线式电机车修理间及变流室 (115)5.2 井下蓄电池式电机车修理问及充电室、变流室 (115)5.3 井下防爆柴油机车修理间及加油(水)站 (116)5.4 报车机及翻车机硐室 (116)5.5 自卸矿车卸载站硐室 (117)5.6井下调度室 (117)6、井下爆炸材料硐室 (118)6.1 井下爆炸材料库 (118)6.2井下爆炸材料发放硐室 (120)7、安全设施硐室 (122)7.1 井下消防材料库 (122)7.2 防水闸门硐室 (122)7.3 井下密闭门硐室 (126)7.4 井下防火栅栏两用门硐室 (127)8、其它硐室 (128)8.1井下急救站 (128)8.2井下等侯室 (128)8.3井下工具备品保管室 (128)附录A本规范用词说明 (129)1 总则1.0.1为统一煤矿矿井井底车场硐室设计的设计原则和技术标准，提高设计质量，加快设计速度，特制定本规范。
采区设计与施工管理规范采区设计的编制和实施是矿井技术管理工作的重要内容，是提高矿井经济效益，搞好安全，实现合理集中生产的基础。
根据各矿实际情况，为进一步加强采区设计与施工管理特编制如下规范。
第一节 采区设计编制一般规定第1条 生产矿井新开拓采区，应在开工前提交采区设计方案报集团公司审批。
采区设计方案应有2个以上方案进行经济技术比较，选择最优方案。
第2条 采区开采前，应根据集团公司批准的采区设计方案编制采区设计。
一个采区内同一煤层不得布置3个（含3个）以上回采工作面和5个（含5个）以上掘进工作面同时作业。
严禁在采煤工作面范围内再布置另一个采煤工作面同时作业。
采掘过程中严禁任意扩大和缩小设计规定的煤柱。
采空区内不得遗留未经设计规定的煤柱。
严禁破坏工业场地、矿界、防水和井巷等的安全煤柱。
突出矿井、高瓦斯矿井、低瓦斯矿井高瓦斯区域的采煤工作面，不得采用前进式采煤法。
第3条 采区设计要积极推广应用新技术、新工艺，巷道布置要力求做到系统简单，体现合理集中生产，为矿井高产高效创造条件，做到技术先进，经济合理，安全可靠。
第4条 编制采区设计的依据1、集团公司批准的“采区地质说明书”。
2、矿井设计文件，如矿井设计、矿井改扩建设计、水平设计或区域设计。
3、矿总工程师根据本年度开拓方案和生产接续及集团公司批准的地质说明书下达设计任务书，设计任务书包括以下内容：⑴采区开采范围、开采煤层数目。
⑵设计原则（包括巷道布置、采煤方法的选择、采用先进技术和解决重大安全问题的主导意见）。
⑶采区生产能力。
⑷主要生产系统。
⑸设计方案编制完成时间。
4、设计人员通过调查研究掌握的设计所必需的原始资料以及“煤炭工业技术政策”、“煤炭工业设计规范”、“煤矿安全规程”等上级有关法规和规定。
第5条 采区设计方案内容应包括采区设计说明书（包括特殊安全技术措施）、采区设计图纸、主要机电设备及器材目录、采区设计方案技术经济比较四部分,并附采区地质报告、特殊开采设计及上级有关部门的批复等附件。

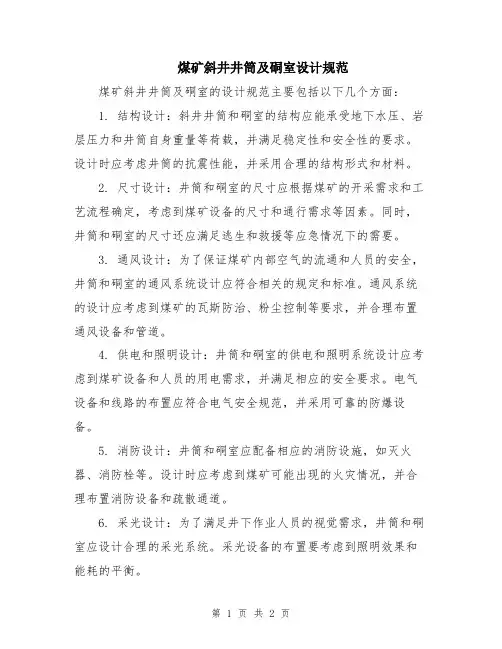

煤矿斜井井筒及硐室设计规范
煤矿斜井井筒及硐室的设计规范主要包括以下几个方面：
1. 结构设计：斜井井筒和硐室的结构应能承受地下水压、岩层压力和井筒自身重量等荷载，并满足稳定性和安全性的要求。
设计时应考虑井筒的抗震性能，并采用合理的结构形式和材料。
2. 尺寸设计：井筒和硐室的尺寸应根据煤矿的开采需求和工艺流程确定，考虑到煤矿设备的尺寸和通行需求等因素。
同时，井筒和硐室的尺寸还应满足逃生和救援等应急情况下的需要。
3. 通风设计：为了保证煤矿内部空气的流通和人员的安全，井筒和硐室的通风系统设计应符合相关的规定和标准。
通风系统的设计应考虑到煤矿的瓦斯防治、粉尘控制等要求，并合理布置通风设备和管道。
4. 供电和照明设计：井筒和硐室的供电和照明系统设计应考虑到煤矿设备和人员的用电需求，并满足相应的安全要求。
电气设备和线路的布置应符合电气安全规范，并采用可靠的防爆设备。
5. 消防设计：井筒和硐室应配备相应的消防设施，如灭火器、消防栓等。
设计时应考虑到煤矿可能出现的火灾情况，并合理布置消防设备和疏散通道。
6. 采光设计：为了满足井下作业人员的视觉需求，井筒和硐室应设计合理的采光系统。
采光设备的布置要考虑到照明效果和能耗的平衡。
以上是对煤矿斜井井筒及硐室设计规范的一个简要介绍，具体的设计要求还需要根据煤矿的实际情况和相关的国家标准进行细化和具体设计。
煤矿斜井井筒及硐室设计规范 0.1(1) 井口应避开法定爱护的文物古迹、风景区、内涝低洼区，并不应受岩崩、滑坡、泥石流和洪水等灾难威逼。
2.0.2(1) 井口必需布置在粉尘、有害和高温气体不能侵入的地方。
2.0.2(2) 井口必需有防止烟火进入矿井的安全措施。
2.0.6 串车提升的斜井井筒，除应遵守现行《煤矿安全规程》的有关规定外，井筒的上、下部及各水平甩车场交叉点上方，必需设置自动常闭的跑车防护装置。
2.0.7(2) 硐室不得布置在有煤与瓦斯突出危（wei）险煤层和冲击地压煤层中。
3.1.2 采用串车、箕斗、卡轨车、齿轨车或者胶套轮机车提升运输的井筒，井筒周边与提升运输设备最突出部份之间的距离，应符合以下规定：1 人行侧从道床顶面其 1.6m 的铅垂高度内，必需留有 0.8m 〔综合机械化才矿井为 1.0m〕以上的人行道。
2 非人行测的高度不得小于 0.3m 〔综合机械化采矿井为0.5m〕。
3 采用双钩提升的井筒，两相对运行的提升原属设备最突出部份之间的距离，不得小于 0.2m ，矿车摘挂钩地点不得小于1.0m。
4 提升运输设备最突处部份与井筒拱部之间的距离，不得小于 0.3m。
3.1.3 采用带式输送机提升的井筒，应设可靠检修设施道及人行道，井筒周边与提升运输设备最突出部份之间的距离，应符合以下规定：1 井筒内设检修道并靠井壁设人行道时，检修道提升运输设备最突出部份与带式输送机之间的距离，不得小于 0.4m；人行道的宽度，从道床顶面起 1.6m 的铅垂高度内，不得小于0.8m。
2 井筒内设检修道并在其与带式输送机之间设人行道时，人行道的宽度不得小于 0.8m；检修道提升运输设备最突出部份与井壁之间的距离，不得小于0.3m。
3 精通内不设检修道时，从井筒底板面起 1.6m 的铅垂高度内，人行道的宽的不得小于 1.0m。
4 非人行测的宽度不得小于 0.5m。
5 带式输送机与井筒拱部之间的距离，不得小于 0.5m。
采区变电所硐室的结构及设备布置采区变电所硐室的结构及设备布置采区变电所是采区用电设备的电源，其设置对采区供电安全和供电质量有直接的影响。
…采区变电所硐室的结构及设备布置应满足下列要求：(1)采区变电所应用不燃性材料支护。
从硐室出口防火铁门起5m内的巷道，应砌碹或用其他不燃性材料支护。
(2)硐室必须装设向外开的防火铁门，铁门全部敞开时，不得妨碍运输。
铁门上应装设便于关严的通风孔。
装有铁门时，门内可加设向外开的铁栅栏门，但不得妨碍铁门的开闭。
(3)变电所硐室长度超过6m时，必须在硐室两端各设1个出口。
硐室内必须设置足够数量的用于扑灭电气火灾的灭火器材，如干粉灭火器、不少于0．2m3的灭火砂、防火锹、防火钩等。
(4)硐室内敷设的高低压电缆可吊挂在墙壁上，高压电缆也可置于电缆沟中。
高压电缆应去掉黄麻外皮，高压电缆穿入硐室的穿墙孔应用黄泥封堵。
(5)硐室内各种设备与墙壁之间应留出0．5m以上的通道，各种设备相互之间，应留出0．8m 以上的通道，对不需从两侧或后面进行检修的设备，可不留通道。
(6)带油的电气设备必须设在机电硐室内，严禁设集油坑。
带油的电气设备溢油或漏油时，必须立即处理。
(7)硐室的过道应保持畅通，严禁存放无关的设备和物件。
(8)硐室内的绝缘用具必须齐整、完好，并做定期绝缘检验，合格后方可使用。
绝缘用具包括绝缘靴、绝缘手套和绝缘台。
(9)硐室人口必须悬挂“非工作人员禁止人内”字样的警示牌。
硐室内必须悬挂与实际相符的供电系统图。
硐室内有高压电气设备时，入口处和硐室必须在明显地点悬挂“高压危险”字样的警示牌。
(10)采区变电所应设专人值班。
应有值班人员岗位责任制、交接班制度、运行制度。
值班人员应如实填写交接班记录、运行记录、漏电继电器试验记录等。
无人值班的变电所硐室必须关门加锁，并有值班人员巡回检查。
(11)硐室内的设备，必须分别编号，标明用途，并有停送电的标志。
