下载文档原格式
混凝土质量通病及防治措施混凝土是建筑工程中常用的材料之一，但是在使用过程中经常会出现一些质量问题。
下面将介绍一些混凝土常见的质量通病以及相应的防治措施。
一、裂缝1.通常是由于混凝土干缩引起的，特别在高温或干燥环境下更容易出现。
2.防治措施：混凝土中加入适量的减水剂和膨胀剂，增加混凝土的延性，减少干缩裂缝的产生；同时在浇注混凝土后，要及时进行水养护，保持混凝土表面湿润。
二、强度不达标1.可能是由于混凝土配合比设计不合理或施工过程中操作不当，导致混凝土强度低于要求。
2.防治措施：优化混凝土的配合比，使其更加符合工程要求；加强施工过程的管理和监督，确保混凝土的搅拌、浇注、养护等环节符合要求。
三、水泥渗漏1.一般是由于混凝土中水泥的质量不合格或混凝土孔隙结构不合理造成。
2.防治措施：选用质量可靠的水泥，并控制混凝土中水灰比；增加混凝土内的过渡带，减缓渗漏的速度；加强混凝土的振捣，提高表面光洁度。
四、腐蚀1.通常是由于混凝土中含有有害化学物质，如氯离子、硫酸盐离子等，与钢筋发生化学反应引起腐蚀。
2.防治措施：控制混凝土配合比中潜在腐蚀物质的含量；在混凝土配合比中添加适量的防腐剂，形成保护层；加强钢筋的防腐措施，如涂覆石蜡或防锈涂料等。
五、空鼓1.通常是由于混凝土在浇注过程中未充分振捣或浇注后长时间未进行养护所导致的，也与混凝土的质量有关。
2.防治措施：加强振捣，保证混凝土的密实性；及时进行养护，防止混凝土干燥收缩；优化混凝土的配合比，提高其抗裂性能。
六、空鼓1.通常是由于混凝土在浇注过程中未充分振捣或浇注后长时间未进行养护所导致的，也与混凝土的质量有关。
2.防治措施：加强振捣，保证混凝土的密实性；及时进行养护，防止混凝土干燥收缩；优化混凝土的配合比，提高其抗裂性能。
综上所述，混凝土在建筑工程中容易出现一些质量通病，但通过适当的防治措施可以有效地避免和解决这些问题。
在设计和施工过程中应重视混凝土的配合比、施工工艺和养护等环节，确保混凝土质量达到要求，以保证工程的安全和持久性。
大体积混凝土质量通病及防治措施在建筑工程中，大体积混凝土的应用越来越广泛。
然而，由于其体积大、结构厚实、施工技术要求高，在施工过程中容易出现一些质量通病，如裂缝、蜂窝麻面、孔洞等，这些问题不仅影响混凝土的外观质量，还可能降低其结构性能和耐久性。
因此，了解大体积混凝土质量通病的产生原因，并采取有效的防治措施，对于保证工程质量具有重要意义。
一、大体积混凝土质量通病（一）裂缝裂缝是大体积混凝土最常见的质量通病之一。
裂缝按深度不同可分为表面裂缝、深层裂缝和贯穿裂缝。
表面裂缝一般危害性较小，但在外界因素的影响下，可能会发展成为深层裂缝或贯穿裂缝。
深层裂缝和贯穿裂缝会严重影响混凝土的结构性能和耐久性。
裂缝产生的原因主要有以下几个方面：1、水泥水化热大体积混凝土中水泥用量较大，水泥在水化过程中会释放出大量的热量，导致混凝土内部温度升高。
由于混凝土的导热性能较差，内部热量不易散发，从而形成较大的内外温差。
当温差超过一定限度时，混凝土表面就会产生拉应力，当拉应力超过混凝土的抗拉强度时，就会产生裂缝。
2、外界气温变化在混凝土施工过程中，如果外界气温突然下降，会导致混凝土表面温度急剧下降，而内部温度下降较慢，从而形成较大的内外温差，产生裂缝。
3、混凝土收缩混凝土在硬化过程中会发生收缩，包括塑性收缩、干燥收缩和自收缩等。
如果收缩受到约束，就会产生拉应力，导致裂缝的产生。
4、约束条件大体积混凝土在浇筑过程中，如果受到地基、模板等的约束，不能自由变形，就会在混凝土内部产生拉应力，当拉应力超过混凝土的抗拉强度时，就会产生裂缝。
（二）蜂窝麻面蜂窝麻面是指混凝土表面局部出现酥松、砂浆少、石子多，石子之间形成空隙类似蜂窝状的窟窿，以及混凝土表面局部缺浆、粗糙，或有许多小凹坑的现象。
蜂窝麻面产生的原因主要有以下几个方面：1、混凝土配合比不当混凝土中水泥、砂、石的比例不合适，或者砂率过小、石子粒径过大，都会导致混凝土和易性差，容易产生蜂窝麻面。
混凝土施工质量通病及防治措施
一、混凝土施工质量通病介绍
1. 混凝土强度不达标
- 原因：配合比不合理、原材料质量差、施工工艺不规范等。
- 后果：降低结构承载能力，影响工程安全。
- 对策：合理设计配合比、使用优质原材料、严格按照施工规
范施工。
2. 混凝土表面开裂
- 原因：干缩、温度应力、膨胀等。
- 后果：影响混凝土外观，减弱抗渗性能。
- 对策：控制施工阶段的温度变化、增加混凝土的抗裂剂。
3. 混凝土抗渗性差
- 原因：配合比设计不合理、施工工艺不当。
- 后果：容易渗水，影响混凝土的耐久性。
- 对策：合理设计配合比、采用防渗材料、加强施工质量管理。
二、混凝土施工质量防治措施
1. 严格控制原材料质量
- 对水泥、骨料、掺合料等进行质量检测，确保其符合标准要求。
2. 加强施工工艺管控
- 采用现代化施工设备，保证施工操作规范。
- 控制浇注温度、铺面养护等环节，避免开裂和强度不达标。
3. 配合比设计合理
- 根据工程要求和材料性能，科学确定配合比。
4. 采用适当的外加剂
- 如抗裂剂、防渗剂等，提升混凝土的性能。
5. 加强施工质量管理
- 按照规范要求进行质量检查和验收，及时发现和纠正问题。
以上是混凝土施工质量通病及防治措施的介绍。
通过加强质量管控、合理设计和选用适当的材料，可以有效预防施工质量问题的发生，保证工程的安全和耐久性。
混凝土工程质量通病及防治措施混凝土工程质量通病是指在混凝土施工过程中普遍存在的质量问题，其中包括材料质量、施工环境、施工工艺等方面的不符合设计要求以及存在的一些常见问题。
为了确保混凝土工程的质量，我们需要采取一些防治措施来解决这些问题。
一、混凝土材料质量通病：1.混凝土配合比设计不合理：可能导致混凝土强度不达标、抗渗性差等问题。
防治措施：合理设计配合比，选用合适的水泥、骨料等原材料，并进行适当的试验检验。
2.原材料偷工减料：可能导致混凝土强度不达标，甚至出现开裂、渗水等问题。
防治措施：加强对原材料供应商的管理和质量把控，确保原材料的质量。
3.混凝土施工过程中水用量控制不当：可能导致混凝土强度不达标、开裂、渗水等问题。
防治措施：合理控制水灰比，加强对施工现场的监控，严格控制用水量。
4.施工过程中混凝土的搅拌和浇注不均匀：可能导致混凝土强度不均匀、开裂等问题。
防治措施：合理选择搅拌设备，确保搅拌均匀；控制浇注速度和质量，避免混凝土分层。
二、施工环境和工艺通病：1.施工现场环境不洁净：可能导致混凝土表面质量不达标、强度降低等问题。
防治措施：加强对施工现场的清洁管理，确保施工环境的整洁。
2.温度和湿度控制不当：可能导致混凝土开裂、强度低等问题。
防治措施：合理控制施工温度和湿度，可采取加热、湿喷雾等方法进行调控。
3.混凝土养护不当：可能导致混凝土强度下降、开裂等问题。
防治措施：对刚浇筑的混凝土进行养护，保持适宜的湿度和温度，避免混凝土表面水分过早蒸发。
三、其他常见问题及防治措施：1.混凝土表面麻面：可能由于混凝土坍落度过大、养护不当等原因导致。
防治措施：加强对混凝土坍落度的控制，注意养护工作，避免混凝土表面水分过早蒸发。
2.混凝土开裂：可能由于温度变化、湿度变化等引起。
防治措施：根据实际情况采取合适的混凝土抗裂措施，如加纤维等。
3.混凝土强度低：可能由于配合比设计不合理、原材料质量差等原因引起。
防治措施：合理设计配合比，加强对原材料的质量管控，确保混凝土强度。
混凝土质量通病预防及处理方案混凝土是建筑物中重要的构造材料之一，因其具有良好的抗压强度、耐久性和施工性能，因此广泛应用于建筑工程中。
但是，混凝土在施工过程中也存在一些问题和通病，如混凝土开裂、结露、泛碱等。
这些问题可能会影响混凝土的性能和使用寿命，甚至会对建筑物的安全性产生影响。
因此，预防和处理混凝土的通病至关重要。
一、混凝土开裂1. 预防措施：（1）控制水灰比：水灰比过高会导致混凝土开裂，因此应根据混凝土材料的特性和使用环境，进行合理的控制。
（2）及时浇水养护：混凝土在养护过程中要充分浇水，保持湿润状态，以减少混凝土表面收缩引起的开裂。
（3）采用合适的控制剂：可以有效降低混凝土的收缩率和温度变化引起的开裂。
2. 处理方案：（1）采用增强混凝土的方法，如向混凝土表面喷涂抗裂剂、增强剂等。
（2）采用钢筋或边框加固的方法，增强混凝土结构的承载能力。
二、混凝土结露1. 预防措施：（1）加强通风和排湿：建筑内部应加强通风换气和排湿，减少室内湿度，避免混凝土结露。
（2）在施工过程中，尽可能控制水汽的释放，减少混凝土表面结露的可能性。
（3）在混凝土表面刷涂防水涂料，增强混凝土对水的防护性能。
2. 处理方案：（1）使用加热器等设备，加快室内空气循环和干燥速度，减少混凝土结露。
（2）使用除湿器等设备，降低室内湿度，去除混凝土表面的水汽。
（3）对严重结露的混凝土表面进行清洗，防止混凝土面层的脱落或损坏。
三、混凝土泛碱1. 预防措施：（1）在混凝土材料中尽量减少或控制氢氧化钠、氢氧化钙等碱性物质的含量。
（2）采用低碱性水泥或添加剂来减少混凝土中的碱性物质含量。
（3）加强养护管理，减少混凝土的干缩和渗透，以减少混凝土的碱性物质析出。
2. 处理方案：（1）对混凝土进行除碱处理，如刷涂含有酸性物质的溶液等。
（2）采用物理或化学方法来处理泛碱现象，如使用激光或化学溶液等。
（3）针对泛碱较严重的混凝土结构，采用加固和防护措施，增强混凝土结构的耐久性和安全性。

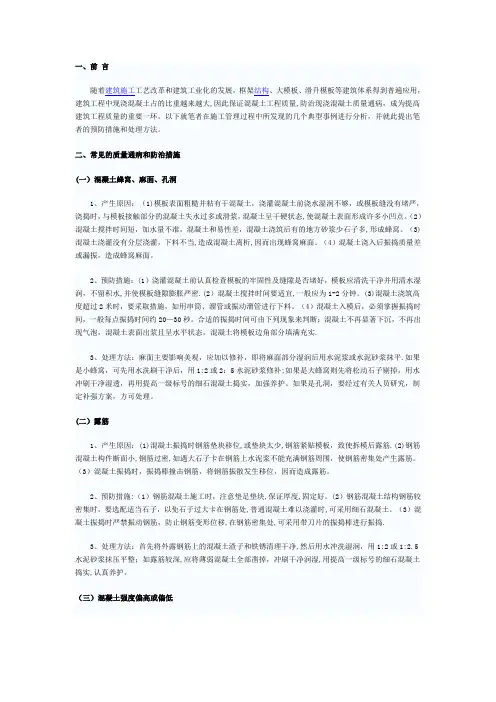

一、前言随着建筑施工工艺改革和建筑工业化的发展，框架结构、大模板、滑升模板等建筑体系得到普遍应用，建筑工程中现浇混凝土占的比重越来越大,因此保证混凝土工程质量,防治现浇混凝土质量通病，成为提高建筑工程质量的重要一环。
以下就笔者在施工管理过程中所发现的几个典型事例进行分析，并就此提出笔者的预防措施和处理方法。
二、常见的质量通病和防治措施(一）混凝土蜂窝、麻面、孔洞1、产生原因：（1)模板表面粗糙并粘有干混凝土，浇灌混凝土前浇水湿润不够，或模板缝没有堵严，浇捣时，与模板接触部分的混凝土失水过多或滑浆，混凝土呈干硬状态,使混凝土表面形成许多小凹点。
（2）混凝土搅拌时间短，加水量不准，混凝土和易性差，混凝土浇筑后有的地方砂浆少石子多,形成蜂窝。
（3)混凝土浇灌没有分层浇灌，下料不当,造成混凝土离析,因而出现蜂窝麻面。
（4）混凝土浇入后振捣质量差或漏振，造成蜂窝麻面。
2、预防措施：(1）浇灌混凝土前认真检查模板的牢固性及缝隙是否堵好，模板应清洗干净并用清水湿润，不留积水,并使模板缝隙膨胀严密.(2）混凝土搅拌时间要适宜,一般应为1-2分钟。
(3)混凝土浇筑高度超过2米时，要采取措施，如用串筒、溜管或振动溜管进行下料。
（4）混凝土入模后，必须掌握振捣时间，一般每点振捣时间约20—30秒。
合适的振捣时间可由下列现象来判断：混凝土不再显著下沉，不再出现气泡，混凝土表面出浆且呈水平状态，混凝土将模板边角部分填满充实.3、处理方法：麻面主要影响美观，应加以修补，即将麻面部分湿润后用水泥浆或水泥砂浆抹平.如果是小蜂窝，可先用水洗刷干净后，用1:2或2：5水泥砂浆修补;如果是大蜂窝则先将松动石子剔掉，用水冲刷干净湿透，再用提高一级标号的细石混凝土捣实，加强养护。
如果是孔洞，要经过有关人员研究，制定补强方案，方可处理。
(二）露筋1、产生原因：(1)混凝土振捣时钢筋垫块移位,或垫块太少,钢筋紧贴模板，致使拆模后露筋.(2)钢筋混凝土构件断面小,钢筋过密,如遇大石子卡在钢筋上水泥浆不能充满钢筋周围，使钢筋密集处产生露筋。
混凝土工程质量通病及防治措施1.预防混凝土实际强度低于设计标准值的措施(1)现场施工技术人员，必须认真学习图纸，掌握不同层次、部位、不同构件的混凝土强度等级或标号，并用表格形式记录在案,便于核对查考。
(2)现场试验人员应严格控制混凝土的强度和塌落度、按标准方式制作、养护试块，及时进行试压，试块组数必须按验收规范规定数量制作，并提供系统的强度资料，发现问题要及时反馈。
2、预防混凝土在运输、浇灌中离析的措施(1)用车辆运输混凝土时，工地道路面层必须平整，每班有人保养，保持运输平稳。
(2)混凝土从拌和机卸料经运输到入模浇灌的最大允许延续时间，气温25。
C以下为90~120mim,25℃以上为60~90mim o(3)混凝土在水平与垂直运输中要尽可能减少转载次数。
(4)佐的坍落度由配合比设计确定，现场拌制的合宜坍，落度控制在3~7cm范围内。
(5)混凝土的浇灌高度，自由下落高度应小于2m。
3、预防混凝土养护不符合要求的措施(1)编制施工方案时，要列入养护技术要求、技术间隙时间规定、材料储备要求、特殊部位养护注意事项等内容，并在全体施工管理人员中加以宣传教育和贯彻。
(2)在施工准备阶段，对所需养护材料、设备、水源等应事先编制技术供应计划，以做好充公准备，满足养护要求。
(3)对特殊部位如屋面、楼地面、路面及构件断面较小的受力件等，要特别强调养护的重要性，设专人负责养护工作。
(4)在混凝土浇捣12小时后，应加以覆盖并浇水养护，时间一般不得小于7昼夜。
4、预防蜂窝的措施(1)混凝土配合比计量正确，拌和均匀，时间大于90秒。
(2)要控制混凝土的卸料高度，否则要设溜槽或串筒等措施，以防混凝土离析。
(3)浇捣竖向结构时，混凝土浇筑时，应用同标号砂浆或减半石子的混凝土作接浆处理(5Cm);侧模设大于30cm的浇灌孔；柱要分段分层浇灌。
(4)混凝土的浇灌与震动必须分层进行，每层厚度为30cm o(5)插振移动距离不应大于作用半径的1.5倍；为保证上下两层混凝土的粘结效果，振动棒应插入下层混凝土内5cm左右；平板振动器在振动平板时宜压边3~Smm,以防漏振。
B-49地块49-01#限价商品住房等3项（丰台区长辛店张郭庄地区（原丰台长辛店生态城一期（北区）A地块）二类居住及文化娱乐用地（配建“限价商品住房”）项目）混凝土工程质量通病防治方案目录1、编制依据 (2)2、工程概况 (3)2.1总体简介 (3)2．2建筑概况 (3)3、混凝土结构工程分析 (4)4、混凝土分项工程 (4)5、钢筋分项工程 (14)6、模板分项工程 (20)1、编制依据2、工程概况2.1总体简介本工程位于北京市丰台区长辛店张郭庄地铁北侧，西侧紧邻规划的长辛店北十路，北侧紧邻规划的长辛店北三十三路，南侧为B-51地块，东侧为B-50、B-52地块，均为空地。
参加单位如下表：2．2建筑概况3、混凝土结构工程分析混凝土结构工程包括混凝土、钢筋、模板等分项工程，本工程混凝土结构工程为质量控制重点，如何有效的预防、控制混凝土施工质量成为技术管理重点。
对已经形成的质量通病要按规范处理。
4、混凝土分项工程混凝土质量通病表现在1、麻面；2、露筋；3、蜂窝；4、孔洞；5、烂根、烂脖子；6、表面酥松脱落；7、缝隙、夹层、施工缝；8、缺棱掉角；9、松顶；10、表面不整；11、位移、倾斜；12、凹凸、鼓胀匀质性差；13、强度达不到要求；14、保护性能不良；15冷缝、16裂缝（一）、麻面1、现象混凝土表面出现缺浆和许多小凹坑与麻点，形成粗糙面，影响外表美观，但无钢筋外漏现象。
2、原因分析（1）模板表面粗糙或粘附有水泥浆、渣等杂物，模板清理不干净，或清理不彻底，拆模时混凝土表面被粘坏。
（2）模板未浇水湿润或湿润不够，混凝土构件表面的水份被吸去，使混凝土失水过多而出现麻面。
（3）模板拼缝不严，局部漏浆，使混凝土表面沿模板接缝位置出现麻面。
（4）模板隔离剂涂刷不匀，局部漏刷或隔离剂变质失效，拆模时混凝土表面与模板粘接，造成麻面。
（5）混凝土未振捣密实，气泡未排除，停留在模板表面形成麻点。
（6）拆模过早，使混凝土表面的水泥浆粘在模板上，产生麻面。
3、预防措施（1）模板表面应清理干净，不得粘有干硬水泥砂浆等杂物。
（2）浇筑混凝土前，模板应浇水充分湿润，并清扫干净。
（3）模板拼缝应严密，如有缝隙，应用油毡纸、塑料条、纤维板或腻子堵严。
（4）模板隔离剂涂刷要均匀，并防止漏刷。
（5）混凝土应分层均匀振捣密实，严防漏振，每层混凝土均应振捣至排除气泡为止。
（6）拆模不应过早。
4、治理方法在麻面部分浇水充分湿润后，用1：2.5水泥砂浆，将麻面抹平压光，使颜色一致。
修补完后，应用棉毡进行保湿养护7天。
（二）、露筋1、现象钢筋混凝土结构内部的钢筋裸露在表面，没有被混凝土包裹。
2、原因分析（1）浇筑混凝土时，钢筋保护层垫块位移，或垫块太少甚至漏放，致使钢筋下坠或位移紧贴模板面外露。
（2）结构、构件截面小，钢筋过密，石子卡在钢筋上，使水泥砂浆不能充满钢筋周围，造成露筋。
（3）混凝土配合比不当，产生离析，靠模板部位缺浆或模板严重漏浆。
（4）混凝土保护层太小或保护层处混凝土漏振，或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移，造成露筋。
（5）木模板未浇水湿润，吸水粘结或脱模过早，拆模时缺棱、掉角，导致露筋。
3、预防措施（1）浇筑混凝土，应保证钢筋位置和保护层厚度正确，并加强检查，发现偏差，及时纠正。
（2）钢筋密集时，应及时与搅拌站联系选用适当粒径的石子。
石子最大颗粒尺寸不得超过结构截面最小尺寸的1／4，同时不得大于钢筋净距的3／4。
截面较小钢筋较密的部位，利用细石混凝土浇筑。
（3）混凝土应保证配合比准确和良好的和易性。
（4）浇筑高度超过2m，利用串筒或溜槽下料，以防止离析。
（5）模板应充分湿润并认真用海绵、胶带堵好缝隙。
（6）混凝土振捣严禁撞击钢筋，在钢筋密集处，利用HZ6-30振动棒连行振捣；保护层处混凝土要仔细振捣密实；避免踩踏钢筋，如有踩踏或脱扣等应及时调直纠正。
（7）拆模时间要根据试块试压结果正确掌握，防止过早拆模，损坏棱角。
4、治理方法（1）对表面露筋，剔凿松散颗粒，刷洗干净后，涂刷素水泥浆一道，用1：2或1：2．5水泥砂浆将露筋部位抹压平整，并用棉毡保湿养护7天。
（2）如露筋较深，应将薄弱混凝土和突出的颗粒凿去，洗刷干净后，用比原来高一强度等级的细石混凝土填塞压实，并认真养护。
（三）、蜂窝1、现象混凝土结构局部酥松，砂浆少、石子多，石子之间出现类似蜂窝状的大量空隙、窟窿，使结构受力截面受到削弱，强度和耐久性降低。
2、原因分析（1）混凝土配合比不当，或砂、石子、水泥材料计量错误，加水量不准确，造成砂浆少、石子多。
（2）混凝土搅拌时间不足，没有拌均匀，和易性差，振捣不密实。
（3）混凝土下料不当，一次下料过多或过高，未设串筒，使石子集中，造成石子与砂浆离析。
（4）混凝土没有分层下料，振捣不实或靠近模板处漏振，或混凝土时间久发硬，振捣时间不够，或下料与振捣没有很好配合，未及时振捣就下料，因漏振而造成蜂窝。
（5）模板缝隙未堵严，振捣时水泥浆大量流失；或模板未支牢，振捣混凝土时模板松动或位移，或振捣过度造成严重漏浆。
（6）结构构件截面小，钢筋较密，使用的石子粒径过大或坍落度过小，混凝土被卡住，造成振捣不实。
3、预防措施（1）认真设计并严格控制混凝土配合比，加强检查，保证材料计量准确。
（2）混凝土应拌合均匀，其搅拌延续时间应符合规范要求，坍落度应适宜。
（3）混凝土下料高度如超过2m，应设串筒或溜槽。
（4）浇筑应分层下料，分层捣固，防止漏振。
（5）混凝土浇筑宜采用带浆下料法或赶浆捣固法。
捣实混凝土拌合物时，插人式振捣器移动间距不应大于其作用半径的1．5倍；振捣器至模板的距离不应大于振捣器有效作用半径的1／2。
为保证上下层混凝土良好结合，振捣棒应插入下层混凝土5cm。
（6）混凝土振捣时当振捣到混凝土不再显著下沉和出现气泡，混凝土表面出浆呈水平状态，并将模板边角填满密实即可。
（7）模板缝应堵塞严密。
浇筑混凝土过程中，要经常检查模板、支架、拼缝等情况发现模板变形、走动或漏浆，应及时修复。
4、治理方法（1）对小蜂窝，用水洗刷干净后，用素水泥浆涂抹后,用l：2或1：2.5水泥砂浆压实抹平。
（2）对较大蜂窝，用素水泥浆涂抹后,先凿去蜂窝处薄弱松散的混凝土和突出的颗粒，刷洗干净后支模，用高一强度等级的细石混凝土仔细强力填塞捣实，并认真养护。
（3）较深蜂窝如清除困难，可埋压浆管和排气管，表面抹砂浆或支模灌混凝土封闭后，进行水泥压浆处理。
（四）、孔洞1、现象混凝土结构内部有尺寸较大的窟窿，局部或全部没有混凝土；或蜂窝空隙特别大，钢筋局部或全部裸露；孔穴深度和长度均超过保护层厚度。
2、原因分析（1）在钢筋较密的部位或预留孔洞和埋设件处，混凝土下料被隔住，未振捣就继续浇上层混凝土，而在下部形成孔洞。
（2）混凝土离析、砂浆分离，石子成堆，严重跑浆，又未进行振捣，从而形成特大的孔洞。
（3）混凝土一次下料过多、过厚或过高，振捣器振动不到，形成松散孔洞。
（4）混凝土内掉人工具、木块、泥块等杂物，混凝土被卡住。
3、预防措施（1）在钢筋密集处及复杂部位，采用细石混凝土浇筑，使混凝土易于充满模板，并仔细振捣密实，必要时，辅以人工捣实。
（2）预留孔洞、预埋铁件处应在两侧同时下料，预留孔洞、铁件下部浇筑应在侧面加开浇灌口下料振捣密实后再封好模板，继续往上浇筑，防止出现孔洞。
（3）采用正确的振捣方法，防止漏振。
插人式振捣器应采用垂直振捣方法，即振捣棒与混凝土表面垂直振捣。
插点应均匀排列。
每次移动距离不应大于振捣棒作用半径R的1.5倍。
一般振捣棒的作用半径为30-40cm。
振捣器操作时应快插慢拔。
（4）控制好下料，混凝土自由倾落高度不应大于2m(浇筑板时为1．0m)，大于2m时采用串筒或溜槽下料，以保证混凝土浇筑时不产生离析。
4、治理方法（1）对各种混凝土孔洞的处理，应经有关单位共同研究，制定修补或补强方案，经批准后方可处理。
（2）一般孔洞处理方法是：将孔洞周围的松散混凝土和软弱浆膜凿除，用压力水冲洗，支设带托盒的模板，洒水充分湿润后，用比结构高一强度等级的半干硬性细石混凝土仔细分层浇筑，强力捣实，并养护。
突出结构面的混凝土，须待达到50％强度后再凿去，表面用l：2水泥砂浆抹光。
（3）面积大而深进的孔洞，按(2)项清理后，在内部埋压浆管、排气管，填清洁的碎石（粒径10～20mm)，表面抹砂浆或浇筑薄层混凝土，然后用水泥压力灌浆方法进行处理，使之密实。
（五）、烂根1、原因分析墙体、柱等根部漏浆、浇筑混凝土前未现浇筑同配比去石混凝土。
2、防治措施浇筑墙体、柱等根部混凝土要找平，竖向构件支模板时模板底板要贴海绵条，严防漏浆，浇筑墙体、柱等构件时先浇筑同配比砂浆。
3、治理方法将烂根处松散混凝土和软弱颗粒凿去，洗刷干净后，支模，用比原混凝土高一强度等级的细石混凝土填补，并捣实。
（六）、表面酥松脱落1、现象混凝土结构构件浇筑脱模后，表面出现酥松、脱落等现象，表面强度比内部要低很多。
2、原因分析(1)木模板未浇水湿透，或湿润不够，混凝土表层水泥水化的水分被吸去，造成混凝土脱水酥松、脱落。
(2)炎热刮风天浇筑混凝土，脱模后未适当护盖浇水养护，造成混凝土表层快速脱水产生酥松。
(3)冬期低温浇筑混凝土，浇灌温度低，未采取保温措施，结构混凝土表面受冻，造成酥松、脱落。
3、防治措施(1)木模板要浇水湿透，充分湿润。
(2)混凝土脱模后必须用盖塑料薄膜并设专人浇水养护。
(3)冬期低温浇筑混凝土，按冬季施工方案采取保温措施，防止结构混凝土表面受冻，造成酥松、脱落。
4、治理办法(1)表面较浅的酥松脱落，可将酥松部分凿去，洗刷干净充分湿润后，用l：2或1：2.5水泥砂浆抹平压实(2)较深的酥松脱落，可将酥松和突出颗粒凿去，刷洗干净充分湿润后支模。
用比结构高一强度等级的细石混凝土浇筑，用力捣实，并加强养护。
（七）、缝隙、夹层，施工缝1、现象混凝土内成层存在水平或垂直的松散混凝土或夹杂物，使结构的整体性受到破坏。
2、原因分析（1）施工缝或后浇带缝，未经接缝处理，将表面水泥浆膜和松动石子清除掉，或未将软弱混凝土层及杂物清除，并充分湿润，就继续浇筑混凝土。
（2）大体积混凝土分层浇筑，底层混凝土初凝后进行上层混凝土浇筑，或在施工间歇时，施工缝处掉入锯屑、泥土、木块、砖块等杂物，未认真检查清理或未清除干净，就浇混凝土，使混凝土分层。
（3）混凝土浇筑高度过大，未设串筒、溜槽下料，造成底层混凝土离析。
（4）底层交接处未灌接缝砂浆层，接缝处混凝土未很好振捣密实；或浇筑混凝土接缝时，留槎或接槎时振捣不足。
（5）柱头浇筑混凝土时，当间歇时间很长，常掉进杂物，未认真处理就浇筑上层柱，常造成施工缝处形成夹层。
3、预防措施（1）认真处理施工缝及后浇缝表面；接缝处的锯屑、木块、泥土，砖块等杂物必须彻底清除干净，并将接缝表面洗净。
