一次调频基本原理:
- 格式:doc
- 大小:410.50 KB
- 文档页数:4

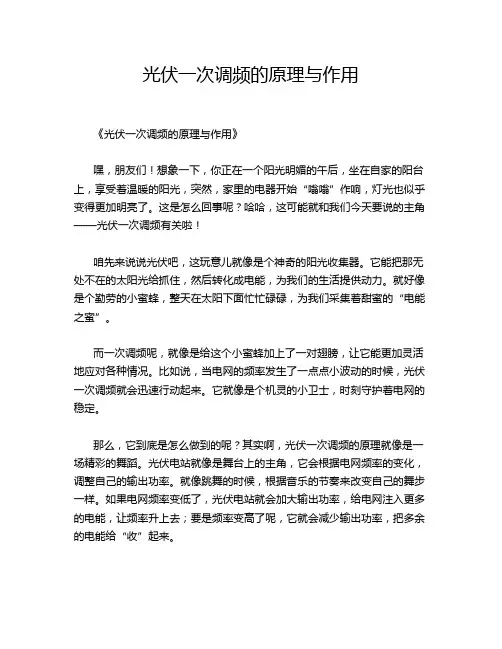

光伏一次调频的原理与作用《光伏一次调频的原理与作用》嘿,朋友们!想象一下,你正在一个阳光明媚的午后,坐在自家的阳台上,享受着温暖的阳光,突然,家里的电器开始“嗡嗡”作响,灯光也似乎变得更加明亮了。
这是怎么回事呢?哈哈,这可能就和我们今天要说的主角——光伏一次调频有关啦!咱先来说说光伏吧,这玩意儿就像是个神奇的阳光收集器。
它能把那无处不在的太阳光给抓住,然后转化成电能,为我们的生活提供动力。
就好像是个勤劳的小蜜蜂,整天在太阳下面忙忙碌碌,为我们采集着甜蜜的“电能之蜜”。
而一次调频呢,就像是给这个小蜜蜂加上了一对翅膀,让它能更加灵活地应对各种情况。
比如说,当电网的频率发生了一点点小波动的时候,光伏一次调频就会迅速行动起来。
它就像是个机灵的小卫士,时刻守护着电网的稳定。
那么,它到底是怎么做到的呢?其实啊,光伏一次调频的原理就像是一场精彩的舞蹈。
光伏电站就像是舞台上的主角,它会根据电网频率的变化,调整自己的输出功率。
就像跳舞的时候,根据音乐的节奏来改变自己的舞步一样。
如果电网频率变低了,光伏电站就会加大输出功率,给电网注入更多的电能,让频率升上去;要是频率变高了呢,它就会减少输出功率,把多余的电能给“收”起来。
你看,这多有意思啊!它就像是一个默默奉献的英雄,在我们看不见的地方,为我们的生活保驾护航。
有一次,我和朋友聊天的时候提到了这个光伏一次调频。
朋友一脸茫然地问我:“这玩意儿有啥用啊?”我笑着说:“嘿,这用处可大了去了!就好比说,电网就像是一艘大船,而光伏一次调频就是那稳定船身的压舱石。
没有它,这船可就容易晃悠啦!”朋友听了恍然大悟,直说:“原来如此啊!”光伏一次调频的作用可不仅仅是让我们家里的电器正常工作哦。
它还能提高电网的可靠性和稳定性,让我们不用担心随时会停电。
想象一下,如果没有它,那我们的生活可能会变得一团糟。
电视看着看着突然黑屏了,冰箱里的食物都化了,那得多烦人啊!而且啊,随着科技的不断进步,光伏一次调频的技术也在不断升级。
一次调频工作原理及控制学习111、基本概念一次调频:PrimaryFrequencyControl。
在电网实际运行中,当电量消耗与电量供给不匹配时,即可引起电网频率出现变化较小、变动周期较短的微小分量,这种频率扰动主要靠汽轮发电机组本身的调节系统直接自动调整汽轮机调门完成电网负荷补偿,修正电网频率的波动,这个过程即为发电机组的一次调频。
具体修正为:当电网频率升高时,一次调频功能要求机组利用其蓄热快速减负荷,反之,机组快速增负荷。
2、控制结构原理图DEH系统中一次调频功能通常是将汽轮机转速与额定转速的差值直接转化为功率信号补偿或流量补偿。
国电网额定频率为50Hz,汽轮机额定转速为3000rpm,额定频率与实际频率差值(有时额定转速与汽轮机实际转速的差值代替频率差值)经函数变换后生成一次调频补偿因子,一次调频功能投入,直接与功率或流量信号叠加,控制汽轮机的调门开度,一次调频切除时,调频补偿因子系数为零,不参与系统控制。
3、基本技术要求发电机组的一次调频指标主要包括:转速不等率、调频死区、快速性、补偿幅度、稳定时间等。
不同区域的电网公司对各个技术指标要求也不尽相同。
1)转速不等率:标准:火电机组转速不等率应为4%~5%,该技术指标不计算调频死区影响部分。
该指标一般作为逻辑组态参考应用,机组实际不等率需根据一次调频实际动作进行动态计算。
实际举例:转速不等率5%,汽机从额定负荷100%到0%变化时,所对应的转速升高值为150r/min,δ=150/3000*100%=5%,也叫速度变动率。
一次调频量的计算:ΔPf=K*Δf(K为调频系数,单位为%/r/min,Δf为频差信号),而K=1/(δ*n0)*100%,所以对应变化1r/min的转速差的一次调频量(以机组容量660MW为例)ΔPf=1/(3000*5%)*100%*660MW=4.4MW/r/min。
2)调频死区:标准:机组参与一次调频死区应不大于|±0.033|Hz或|±2|r/min。

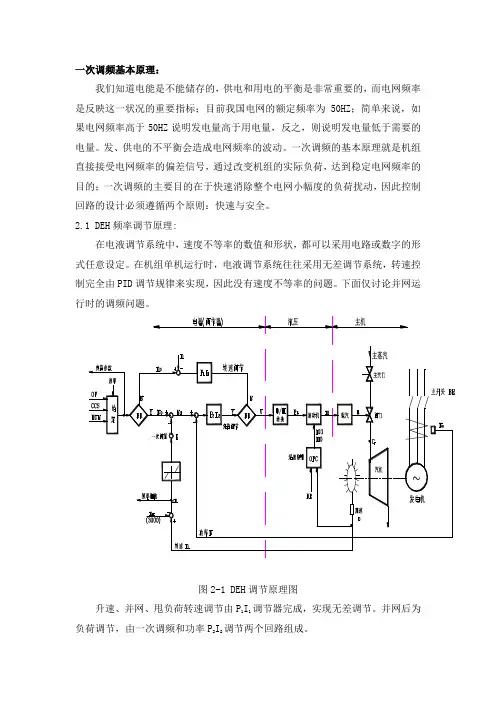

一次调频基本原理:
我们知道电能是不能储存的,供电和用电的平衡是非常重要的,而电网频率是反映这一状况的重要指标;目前我国电网的额定频率为50HZ;简单来说,如
如果一次调频回路不投入,而只投功率回路,系统为定功率运行。
如果功率回路不投入,而只投一次调频回路,系统为有差频率运行。
一次调频和功率都投入,则系统为功频调节系统。
DEH系统各主要环节传递函数如图2-2,其对应的参数见下表:其中表内未填写的参数见汽轮机参数试验报告和发电机参数试验报告。
图2-2 DEH调节系统传递函数
DEH控制系统环节参数表
调速系统各环节参数表
2.2 协调方式下一次调频作用原理
本次试验的机组,在协调方式下一次调频控制功能原理如下图所示,在未投入协调控制方式时由DEH实现一次调频,与DCS系统相比,DEH系统响应快,由DEH系统来承担一次调频任务比较合适。
而在投入协调控制功能后由DCS和DEH 共同完成一次调频功能;同时必须注意,在DEH调频时的DEH与CCS系统接口设计,应当按照如图一的方法,否则由于CCS的功率大闭环作用,使DEH的调频作用被抵消。
图2-3 协调方式下一次调频作用原理图。

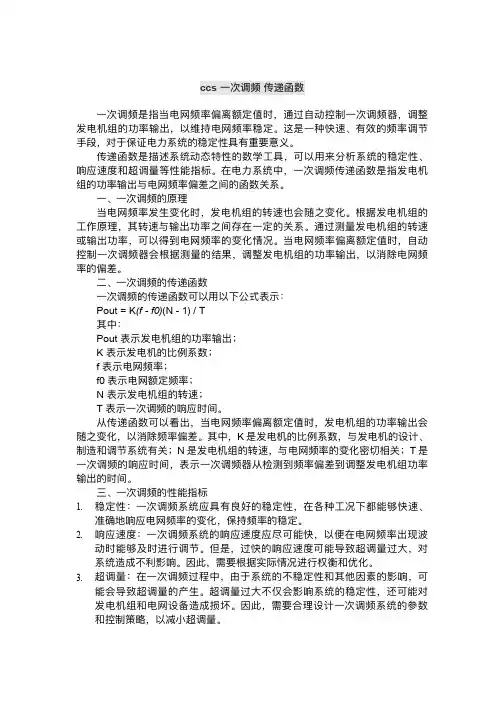

ccs⼀次调频传递函数⼀次调频是指当电⽹频率偏离额定值时,通过⾃动控制⼀次调频器,调整发电机组的功率输出,以维持电⽹频率稳定。
这是⼀种快速、有效的频率调节⼿段,对于保证电⼒系统的稳定性具有重要意义。
传递函数是描述系统动态特性的数学⼯具,可以⽤来分析系统的稳定性、响应速度和超调量等性能指标。
在电⼒系统中,⼀次调频传递函数是指发电机组的功率输出与电⽹频率偏差之间的函数关系。
⼀、⼀次调频的原理当电⽹频率发⽣变化时,发电机组的转速也会随之变化。
根据发电机组的⼯作原理,其转速与输出功率之间存在⼀定的关系。
通过测量发电机组的转速或输出功率,可以得到电⽹频率的变化情况。
当电⽹频率偏离额定值时,⾃动控制⼀次调频器会根据测量的结果,调整发电机组的功率输出,以消除电⽹频率的偏差。
⼆、⼀次调频的传递函数⼀次调频的传递函数可以⽤以下公式表示:Pout=K(f-f0)(N-1)/T其中:Pout表示发电机组的功率输出;K表示发电机的⽐例系数;f表示电⽹频率;f0表示电⽹额定频率;N表示发电机组的转速;T表示⼀次调频的响应时间。
从传递函数可以看出,当电⽹频率偏离额定值时,发电机组的功率输出会随之变化,以消除频率偏差。
其中,K是发电机的⽐例系数,与发电机的设计、制造和调节系统有关;N是发电机组的转速,与电⽹频率的变化密切相关;T是⼀次调频的响应时间,表示⼀次调频器从检测到频率偏差到调整发电机组功率输出的时间。
三、⼀次调频的性能指标1.稳定性:⼀次调频系统应具有良好的稳定性,在各种⼯况下都能够快速、准确地响应电⽹频率的变化,保持频率的稳定。
2.响应速度:⼀次调频系统的响应速度应尽可能快,以便在电⽹频率出现波动时能够及时进⾏调节。
但是,过快的响应速度可能导致超调量过⼤,对系统造成不利影响。
因此,需要根据实际情况进⾏权衡和优化。
3.超调量:在⼀次调频过程中,由于系统的不稳定性和其他因素的影响,可能会导致超调量的产⽣。
超调量过⼤不仅会影响系统的稳定性,还可能对发电机组和电⽹设备造成损坏。
火力发电厂一次调频问题分析摘要:随着电力市场的不断发展,火力发电厂作为主要的供电方式之一在调频方面扮演着越来越重要的角色。
然而,由于电网负荷变化等原因,火力发电厂一次调频产生的问题也越来越突出。
本文通过对现有研究进行综述,探讨了火力发电厂一次调频存在的主要问题,并提出了相应的解决方法。
关键词:火力发电厂;一次调频;问题分析一、引言随着经济社会的不断发展,电力需求呈现出快速增长的趋势。
火力发电厂作为主要的电力供应方式之一,其调频功能十分重要。
一次调频是指当电力系统负荷发生变化时,需要对火力发电机组进行输出功率的调整,以保证电力系统的稳定运行。
然而,在实际应用中,火力发电厂一次调频所存在的问题也日益突出。
其中,最主要的问题包括响应速度慢、调节精度低、调节范围窄等。
本文将探讨这些问题的原因,并针对性地提出相应的解决方法,以期为火力发电厂一次调频的优化提供参考。
二、火力发电机组一次调频原理(一)火力发电机组一次调频原理火力发电机组一次调频是指在电网负荷发生变化时,需要对火力发电机组进行输出功率的调整,以保证电力系统的稳定运行。
其原理如下:当电网负荷增加时,电网电压降低,此时火力发电机组控制系统会接收到信号,要求提高输出功率。
控制系统通过调整机组的燃料供给量、蒸汽流量等参数来提升输出功率;反之,当电网负荷减少时,火力发电机组控制系统会减小输出功率。
这个调节过程需要快速响应并达到精确的控制,以维持电网的稳定性[1]。
通常情况下,火力发电机组的调节方式可以分为自动和手动两种。
在自动调节模式下,控制系统会根据电网频率、功率因数等参数实时调整输出功率;而在手动调节模式下,操作员根据实际情况手动调整机组输出功率。
总之,火力发电机组一次调频的原理是通过控制燃料供给量、蒸汽流量等参数来实现对机组输出功率的调整,以满足电网负荷变化的需求,并维持电网的稳定性。
(二)一次调频函数介绍一次调频函数(Primary Control Function)是指火力发电机组控制系统中用于实现一次调频功能的算法或模型。

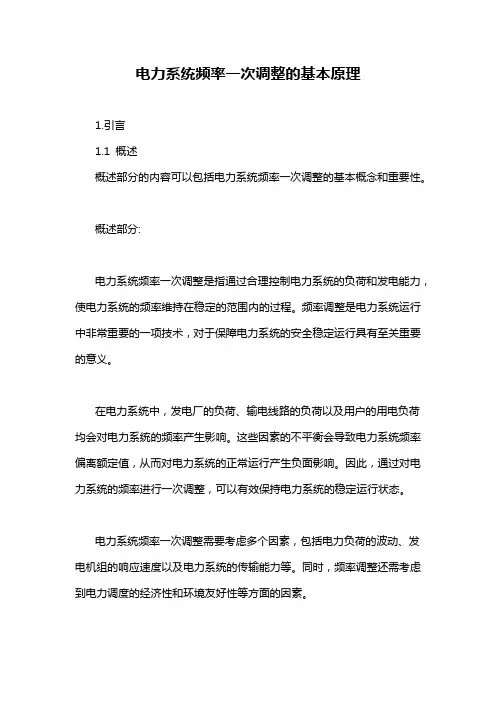

电力系统频率一次调整的基本原理1.引言1.1 概述概述部分的内容可以包括电力系统频率一次调整的基本概念和重要性。
概述部分:电力系统频率一次调整是指通过合理控制电力系统的负荷和发电能力,使电力系统的频率维持在稳定的范围内的过程。
频率调整是电力系统运行中非常重要的一项技术,对于保障电力系统的安全稳定运行具有至关重要的意义。
在电力系统中,发电厂的负荷、输电线路的负荷以及用户的用电负荷均会对电力系统的频率产生影响。
这些因素的不平衡会导致电力系统频率偏离额定值,从而对电力系统的正常运行产生负面影响。
因此,通过对电力系统的频率进行一次调整,可以有效保持电力系统的稳定运行状态。
电力系统频率一次调整需要考虑多个因素,包括电力负荷的波动、发电机组的响应速度以及电力系统的传输能力等。
同时,频率调整还需考虑到电力调度的经济性和环境友好性等方面的因素。
频率调整的过程通常由发电厂的发电机组以及调度中心的监测和控制系统共同完成。
当电力系统频率偏离额定值时,调度中心会通过监测系统获取实时数据,并下发指令,调节发电机组的出力,以实现频率的恢复。
这种反馈控制的机制保证了电力系统频率的稳定性和可靠性。
综上所述,电力系统频率一次调整是确保电力系统稳定运行的重要环节。
通过合理控制电力系统的发电能力和负荷,保持频率在合理范围内,可以提高电力系统的可靠性、经济性和环保性。
在日益增长的电力需求和能源结构转型的背景下,频率调整技术的发展将对电力系统的可持续发展产生积极的影响。
1.2 文章结构本文将按照以下结构来介绍电力系统频率一次调整的基本原理:第一部分,引言部分,将会对文章的主题进行一个概述,简要介绍电力系统频率调整的背景和意义,并阐明本文的研究目的。
第二部分,正文部分,将会重点讨论频率调整的基本原理。
首先,我们将介绍电力系统频率调整的背景,包括对电力系统频率一次调整的需求和现实挑战。
接着,我们将详细阐述频率调整的基本原理,包括频率控制的原则、频率调整的影响因素和频率调整的数学模型等内容。

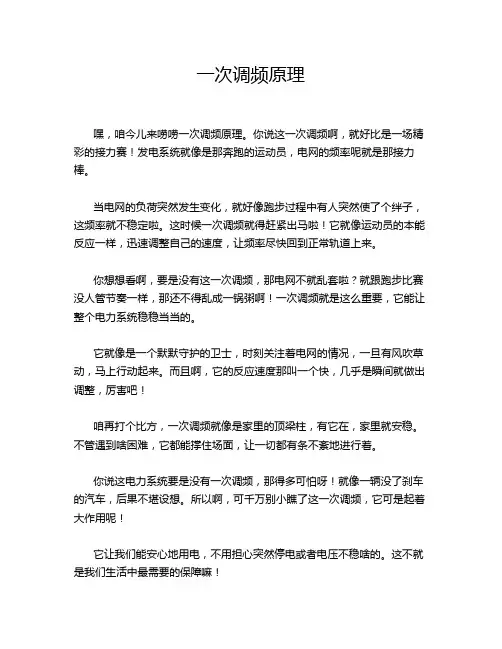

一次调频原理
嘿,咱今儿来唠唠一次调频原理。
你说这一次调频啊,就好比是一场精彩的接力赛!发电系统就像是那奔跑的运动员,电网的频率呢就是那接力棒。
当电网的负荷突然发生变化,就好像跑步过程中有人突然使了个绊子,这频率就不稳定啦。
这时候一次调频就得赶紧出马啦!它就像运动员的本能反应一样,迅速调整自己的速度,让频率尽快回到正常轨道上来。
你想想看啊,要是没有这一次调频,那电网不就乱套啦?就跟跑步比赛没人管节奏一样,那还不得乱成一锅粥啊!一次调频就是这么重要,它能让整个电力系统稳稳当当的。
它就像是一个默默守护的卫士,时刻关注着电网的情况,一旦有风吹草动,马上行动起来。
而且啊,它的反应速度那叫一个快,几乎是瞬间就做出调整,厉害吧!
咱再打个比方,一次调频就像是家里的顶梁柱,有它在,家里就安稳。
不管遇到啥困难,它都能撑住场面,让一切都有条不紊地进行着。
你说这电力系统要是没有一次调频,那得多可怕呀!就像一辆没了刹车的汽车,后果不堪设想。
所以啊,可千万别小瞧了这一次调频,它可是起着大作用呢!
它让我们能安心地用电,不用担心突然停电或者电压不稳啥的。
这不就是我们生活中最需要的保障嘛!
总之呢,一次调频原理虽然听起来有点复杂,但其实就是这么个简单又重要的玩意儿。
它就像是电力世界里的无名英雄,默默地为我们的生活保驾护航。
咱可得好好珍惜它,让它一直好好地发挥作用呀!。
水电机组一次调频的原理与作用
水电机组一次调频的原理与作用可以概括为以下几点:
一、一次调频概述
一次调频是水电站根据电网负荷需求,对水轮机和发电机进行配合调节,从而调整输出有功功率的控制方法。
二、调频原理
通过调节水轮机的转速,使发电机转速以及频率产生对应变化,根据电网负荷需求输出不同频率、不同有功功率的电能。
三、调频执行方式
常见的有调节水轮机叶轮开度、调节导水系统、调节速控机构等方式,改变水流状态,实现水轮机转速调节。
四、发电机频率控制
水轮机带动同步发电机转速改变,从而使发电机定子交流频率随之调节,输出所需频率电能。
五、稳定运行技术
需要频率调节控制系统来确保调频过程平稳、稳定,防止水轮机失速、发电机离步等故障。
六、提高调峰能力
一次调频扩大了水电站正常可调节功率范围,提高负荷跟踪能力,增强电网调峰能力。
通过对水电机组协调调节,一次调频可根据电网负荷需求改变输出功率,是灵活有效的水电站调节手段。
一次调频基本原理:
我们知道电能是不能储存的,供电和用电的平衡是非常重要的,而电网频率是反映这一状况的重要指标;目前我国电网的额定频率为50HZ;简单来说,如
如果一次调频回路不投入,而只投功率回路,系统为定功率运行。
如果功率回路不投入,而只投一次调频回路,系统为有差频率运行。
一次调频和功率都投入,则系统为功频调节系统。
DEH系统各主要环节传递函数如图2-2,其对应的参数见下表:其中表内未填写的参数见汽轮机参数试验报告和发电机参数试验报告。
图2-2 DEH调节系统传递函数
DEH控制系统环节参数表
调速系统各环节参数表
2.2 协调方式下一次调频作用原理
本次试验的机组,在协调方式下一次调频控制功能原理如下图所示,在未投入协调控制方式时由DEH实现一次调频,与DCS系统相比,DEH系统响应快,由DEH系统来承担一次调频任务比较合适。
而在投入协调控制功能后由DCS和DEH 共同完成一次调频功能;同时必须注意,在DEH调频时的DEH与CCS系统接口设计,应当按照如图一的方法,否则由于CCS的功率大闭环作用,使DEH的调频作用被抵消。
图2-3 协调方式下一次调频作用原理图。
