RS-232实现单片机与PC间的串行通信

帧格式如下：其中LB、DS在命令帧和应答帧中无。

差错控制与校验采用纵向冗余校验（LRC）。

发送方校验和生成方法：将FD、LB、DS域逐个字节相加求和，在求和过程中舍弃进位，最后将所得的和（单个字节）取补码作为检验和（CS）。

生成校验和的函数为：static unsigned char LRC(auchMsg，usDataLen) /* 函数返回unsigned char 类型的LRC 结果*/ unsigned char *auchMsg ; /* 要计算LRC 的报文*/unsigned short usDataLen ; /* 报文的字节数*/{unsigned char uchLRC = 0 ; /* LRC 初始化*/while (usDataLen--) /* 完成整个报文缓冲区*/uchLRC += *auchMsg++ ; /* 缓冲区字节相加，无进位*/return ((unsigned char)(-((char)uchLRC))) ; /* 返回二进制补码*/}接收方校验方法：将所有接收到的数据，即FD、LB、DS、CS等域逐个字节相加求和，在求和过程中舍弃进位，若结果为零（低字节）则传输无错，否则出错。

应答：接收方对接收数据进行校验后，若无错则向发送方发送传输无错应答帧，若有错则向发送方发送传输出错应答帧。

所需通信数据分为：数据帧、命令帧、应答帧上行数据：下位机（单片机）向上位机（PC机）传送数据⑴初始化上位机(IPC)：FD=0x01 (InitPC)单片机将电梯模拟器的参数发送至PC机，初始化PC机端的可视化程序。

PC机上的可视化程序完成初始化后，应向单片机发送初始化完毕命令。

帧格式：⑵发送模拟器状态信息：FD=0x02 (SendMsgToPC)包括：轿厢位置，轿厢状态——上行/下行/停止，轿厢运行速度其中轿厢状态：上行——0x05下行——0x0A停止——0x00⑶开门命令：FD=0x03⑷开门到位命令：FD=0x04⑸关门命令：FD=0x05帧格式：⑹关门到位命令：FD=0x06⑺询问上位机是否准备好：FD=0x07 (IfPCReady)帧格式：下行数据：上位机（PC机）向下位机（单片机）传送数据⑴上位机准备好：FD=0x11⑵初始化完毕：FD=0x12 (PCInitFinish)⑶修改模拟器参数：FD=0x13 (AlterPara)⑷完成修改模拟器参数：FD=0x14 (FinishAlterPara)⑸下送模拟器参数：FD=0x15 (SendParaToMCU)帧格式：应答帧：⑴接收到的数据无错：FD=0xF1帧格式：⑵接收到的数据出错：FD=0xF2模拟器运行流程图修改模拟器参数流程图模拟器参数定义//参数号定义#define ID_Total_Floors 1#define ID_Special_Floor_A 3#define ID_Special_Floor_B 5#define ID_ID_Observe_Para 7#define ID_Dist_Bottom_Limit_Location 10#define ID_Dist_Bottom_Restrict_Location 11#define ID_Duration_Close_LiftDoor 16#define ID_Duration_Open_LiftDoor 17#define ID_Factor_FreqDivid_Hall 18#define ID_Polarity_Photoswitch 19#define ID_Floor_Lift_Lieto 29#define ID_Location_Lift 30#define ID_Length_UnivFloor 2#define ID_Length_Special_Floor_A 4#define ID_Length_Special_Floor_B 6#define ID_Length_Floor_Level_Board 8#define ID_Length_Speed_Alter_Board 9#define ID_Dist_Bottom_SpAlter_UpEnd 12#define ID_Dist_Top_SpAlter_LowEnd 13#define ID_Dist_Top_Restrict_Location 14#define ID_Dist_Top_Limit_Location 15ubyte Total_Floors; //最高楼层数ubyte Special_Floor_A; //专用楼层号Aubyte Special_Floor_B; //专用楼层号Bubyte ID_Observe_Para; //观测参数号ubyte Dist_Bottom_Limit_Location; //下极限与底楼平层的距离(向下计算)，单位：厘米ubyte Dist_Bottom_Restrict_Location; //下限位与底楼平层的距离(向下计算)，单位：厘米ubyte Duration_Close_LiftDoor; //电梯关门到位时间，单位：秒ubyte Duration_Open_LiftDoor; //电梯开门到位时间，单位：秒ubyte Factor_FreqDivid_Hall; //输入霍尔脉冲分频系数ubyte Polarity_Photoswitch; //平层区光电开关极性：0 - 进入平层区光电开关输出断开，1 - 进入平层区光电开关输出闭合ubyte Floor_Lift_Lieto; //电梯当前楼层uword Location_Lift; //电梯位置值，单位：厘米uword Length_UnivFloor; //通用楼层距离，单位：厘米uword Length_Special_Floor_A; //专用楼层号A的楼层距离(向上计算)，单位：厘米uword Length_Special_Floor_B; //专用楼层号B的楼层距离(向上计算)，单位：厘米uword Length_Floor_Level_Board; //平层挡板的长度，单位：毫米uword Length_Speed_Alter_Board; //上、下强换挡板的长度，单位：厘米uword Dist_Bottom_SpAlter_UpEnd; //下强换顶端与底楼平层的距离(向上计算)，单位：厘米uword Dist_Top_SpAlter_LowEnd; //上强换底端与顶楼平层的距离(向下计算)，单位：厘米uword Dist_Top_Restrict_Location; //上限位与顶楼平层的距离(向上计算)，单位：厘米uword Dist_Top_Limit_Location; //上极限与顶楼平层的距离(向上计算)，单位：厘米。

实验九 RS232串口通讯应用一、实验目的串口通讯对单片机而言意义重大，不但可以实现将单片机的数据传输到电脑端，而且也能实现电脑对单片机的控制，比如可以很直观地把红外遥控器键值的数据码显示在电脑上等。

本次实验目的：1、通过实际硬件连接及软件编程完成 51单片机和PC机之间的串口通讯，从而加深对异步串行通信接口的基本结构、工作原理等串行通信基本概念的理解；2、了解RS-232C电平规定与TTL电平规定的不同，及采用专用芯片MAX232实现两者之间电平转换的连接电路。

二、实验设备51单片机实验板、PC机、串口连接线、串口调试软件、Keil软件、连接导线等。

三、实验原理及内容51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。

进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，在此采用专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。

采用三线制连接串口，也就是说和电脑的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。

这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。

图1 串口通讯的硬件电路连接为了能够在电脑端看到单片机发出的数据，必须借助一个WINDOWS软件进行观察，这里利用一个免费的电脑串口调试软件（这是一个绿色的软件，无需安装，可以直接在当前位置运行这个软件）。

软件界面如下图，1先要设置一下串口通讯的参数，将波特率调整为4800，勾选十六进制显示。

串口选择为COM1，当然51单片机实验板的串口也要和电脑的COM1连接，将烧写有以下程序的单片机插入单片机实验板的万能插座中，并接通51单片机实验板的电源，这时只要按下K1一次，在串口调试助手软件的接收区界面中就会增加一个“AF”字符，表示单片机向电脑发送“AF”字符成功。

课程设计单片机与PC机RS232串行通讯设计班级学号学生姓名指导教师目录0. 前言 (2)1. 总体方案设计 (2)2 硬件电路的工作原理 (3)2.1 AT89C51外围电路模块 (3)2.1.1 复位电路 (3)2.1.2 时钟电路 (4)2.1.3 键盘电路 (4)2.2 显示部分 (5)2.2.1 LED显示部分 (5)2.2.2 MAX232电平转换 (5)2.2.3 PC机采用DB-25型连接器 (6)3 软件设计 (7)4 调试分析 (9)5. 结论及进一步设想 (11)参考文献 (11)课设体会 (12)附录I 元件清单 (13)附录І І 总电路图 (14)附录ІІІ 总程序 (15)单片机与PC机RS232串行通讯设计摘要：设计单片机与PC机的串行通讯系统，PC机是主机，PC机发送的数据单片机接收，单片机输入的数据通过LED显示在发送给PC机，其中单片机选择RS232通讯标准接口。

采用了串行口通讯技术作为核心技术，主要解决方案是通过自定义通讯协议实现多机通讯，优点是结构简单，软件简单，硬件资源少，价格便宜。

关键词：串行通讯；单片机；PC机；RS-2320. 前言自1971年微型计算机问世以来，由于实际应用的需要，微型计算机向着两个方向发展：一个是向着高速度、大容量、高性能的高档微机方向发展；而另一个则是向着稳定可靠、体积小、功耗低、价格低廉的单片机方向发展。

而两者之间的通讯设备也变得愈来愈重要，串行总线技术就是其中尤为重要的技术之一。

RS-232C是在异步串行通信中应用最广的总线标准，它适用于短距离或带调制解调器的通信场合。

RS-232C标准是美国EIA与BELL等公司一起开发的1969年公布的数据通信标准。

它适合于数据传输速率在0～20000b/s范围内的通信。

该标准定义了数据终端设备DTE(DataTerminal Equipment)和数据通信设备DCE( Data Communication Equipment)之间的接口信号特性。

实验6 单片机与PC机间的串行通信一、实验目的1、掌握电平转换器件RS-232的使用方法；2、掌握Proteus VSM虚拟终端(VITUAL TERMINAL)的使用；3、掌握单片机与PC机间的串行通信软硬件设计方法。

二、实验内容实现利用虚拟终端仿真单片机与PC机间的串行通信。

PC机先发送从键盘输入的数据，单片机接收后回发给PC机。

单片机同时将收到的30～39H间的数据转换成0～9的数字显示，其他字符的数据直接显示为其ASCII码。

单片机和PC机进行通信时，要求使用的波特率、传送的位数等相同。

要能够进行数据传送也必须首先测试双方是否可以可靠通信。

可在PC机和单片机上各编制非常短小的程序，具体可分成PC机串行口发送接收程序、单片机串行口发送程序和单片机串行口发送接收程序。

这三个程序能运行通过，即可证明串行口工作正常。

PC机串行口发送接收程序设置串行口为波特率9600、8位数据、1位停止位、无奇偶校验的简单设置。

从键盘接收的字符可从串行口发送出去，从串行口接收的字符在屏幕上显示。

通过让串行口发送线和接收线短接可测试微机串行口，通过让串行口和单片机系统相接，使用此程序可进一步测试单片机的串行通信状况。

具体程序用BASIC编制，简单易懂。

直接输入即可运行。

程序RS232．三、实验电路原理图图7-1 单片机与PC机间电路原理图四、实验步骤1、在PROTEUS中画好电路原理图。

2、串口模型属性设置串口模型属性设置为：波特率―4800；数据位―8；奇偶校验―无；停止位－1，如图7-2所示。

图7-2 串口模型属性设置3、虚拟终端属性设置PCT代表计算机发送数据，PCR用来监视PC接收到的数据，它们的属性设置完全一样，如图7-3所示。

SCMT和SCMR分别是单片机的数据发送和接收终端，用来监视单片机发送和接收的数据，它们的属性设置也完全一样，如图7-4所示。

单片机和PC机双方的波特率、数据位、停止位和检验位等要确保和串口模型的设置一样，并且同单片机程序中串口的设置一致。

RS-232实现单片机与PC间的串行通信串行通信是计算机与外设之间数据传输的一种方式。

RS-232是一种经典的串行通信标准，它被广泛应用于单片机与PC之间的通信。

什么是RS-232协议RS-232是一种串行通信接口标准，它定义了单片机与外设之间信号的电气特性、传输协议和机械连接方式。

RS-232标准的发展可以追溯到20世纪60年代，在数十年的时间里，它成为了计算机与外设之间最常见的传输方式之一。

RS-232标准规定了单片机与PC之间使用的物理连接、数据传输的时序和控制信号等方面的细节。

它定义了一组信号电平和电气特性，用于在两个设备之间传输数据。

RS-232标准的物理层使用了DB-9或DB-25连接器，其中DB-9连接器是最常见的。

在RS-232协议中，数据被分割成小的数据包进行传输。

每个数据包由一个起始位、数据位、奇偶校验位和一个或多个停止位组成。

这些位用于将数据解释为字符并将其传输到目的地设备。

如何使用RS-232实现单片机与PC间的串行通信要使用RS-232实现单片机与PC间的串行通信，需要实现以下几个方面：1.物理连接：使用RS-232标准定义的连接器，将单片机和PC连接起来。

2.电气特性：保证单片机和PC之间的电气特性匹配。

3.传输协议：使用RS-232标准定义的数据传输协议，将数据从单片机发送到PC，或者从PC发送到单片机。

4.数据编码：将数据编码为RS-232标准定义的数据格式。

以上所有方面都需要实现正确，才能使单片机与PC间的串行通信正常进行。

RS-232实现单片机与PC间的串行通信的优缺点RS-232协议是单片机与PC间串行通信的经典标准，它具有以下优缺点：优点：1.稳定性高：RS-232协议信号电平的质量非常高，能够保证数据传输的稳定性和可靠性。

2.延迟低：RS-232协议传输速度相对较慢，但延迟非常低，能够及时传输数据。

3.成本低：RS-232协议使用简单、成本低廉，适合开发者在项目中广泛使用。

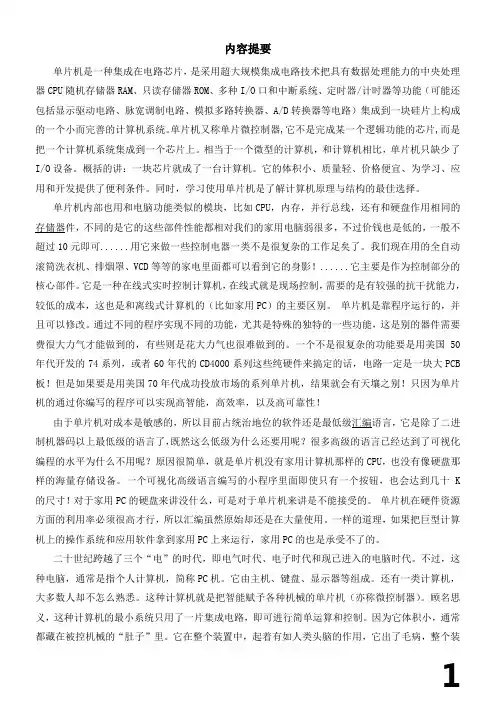

内容提要单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。

相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。

概括的讲：一块芯片就成了一台计算机。

它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。

同时，学习使用单片机是了解计算机原理与结构的最佳选择。

单片机内部也用和电脑功能类似的模块，比如CPU，内存，并行总线，还有和硬盘作用相同的存储器件，不同的是它的这些部件性能都相对我们的家用电脑弱很多，不过价钱也是低的，一般不超过10元即可......用它来做一些控制电器一类不是很复杂的工作足矣了。

我们现在用的全自动滚筒洗衣机、排烟罩、VCD等等的家电里面都可以看到它的身影！......它主要是作为控制部分的核心部件。

它是一种在线式实时控制计算机，在线式就是现场控制，需要的是有较强的抗干扰能力，较低的成本，这也是和离线式计算机的（比如家用PC）的主要区别。

单片机是靠程序运行的，并且可以修改。

通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能，这是别的器件需要费很大力气才能做到的，有些则是花大力气也很难做到的。

一个不是很复杂的功能要是用美国50年代开发的74系列，或者60年代的CD4000系列这些纯硬件来搞定的话，电路一定是一块大PCB 板！但是如果要是用美国70年代成功投放市场的系列单片机，结果就会有天壤之别！只因为单片机的通过你编写的程序可以实现高智能，高效率，以及高可靠性！由于单片机对成本是敏感的，所以目前占统治地位的软件还是最低级汇编语言，它是除了二进制机器码以上最低级的语言了，既然这么低级为什么还要用呢？很多高级的语言已经达到了可视化编程的水平为什么不用呢？原因很简单，就是单片机没有家用计算机那样的CPU，也没有像硬盘那样的海量存储设备。

目录1 引言 (1)1.1 单片机与PC机串行通信研究背景 (1)1.2 单片机与PC机串行通信研究目的和意义 (1)2 串口通信基础 (1)2.1 两种常用接口方式 (2)2.1.1 并行接口 (2)2.1.2 串行接口 (2)2.2 RS-232串行接口标准 (2)3 系统总体设计 (3)3.1 系统指标设计 (3)3.1.1 通信协议设定 (3)3.1.2 系统实现描述 (3)3.2 总体方案设计 (3)4 硬件接口电路设计 (4)4.1 主要芯片 (4)4.1.1 AT89C51 (4)4.1.2 单电源转换芯片MAX232 (6)4.1.3 74LS245LED驱动芯片 (7)4.2 LED显示器 (7)4.2.1 LED显示器工作原理 (8)4.2.2 LED显示器接口 (8)4.3 系统设计 (8)5 PC机程序设计 (9)5.1 MSComm控件 (9)5.1.1 MSComm控件处理通信的方式 (9)5.1.2 MSComm控件的主要属性 (10)5.2 应用界面设计流程 (10)5.2.1 创建项目文件 (10)5.2.2 加入串口通信控件 (11)5.2.3 设计窗体界面 (12)5.3 代码实现 (12)6 仿真调试及结果分析 (15)7 结语 (17)参考文献 (18)致谢 (19)2.1 两种常用接口方式2.1.1 并行接口并行接口是指8位数据同时通过并行线进行传送，这样数据的传输率能得到极大的提高。

但在并行传输中，干扰会随线路长度的增加而增加，产生传输错误。

因此，并行传输主要应用在近距离数据传输中，如连接打印机端口。

并行接口主要使用36针接头和25针D形接头，目前以25针D形接头为主[4]。

2.1.2 串行接口串行口也是计算机的一种标准接口，PC机一般至少有两个串行口Com1和Com2。

串行口不同于并行口，它的数据和控制信息是一位接一位在一根传输线上传送的，这样串行口较并行口能够进行远距离传送信息。

8.用C语言或汇编语言实现串口通信（PC和单片机间）上位机和下位机的主从工作方式为工业控制及自动控制系统所采用。

由于PC 机分析能力强、处理速度更快及单片机使用灵活方便等特点，所以一般都将PC 机作为上位机，单片机作为下位机，二者通过RS-232或者RS-485接收、发送数据和传送指令。

单片机可单独处理数据和控制任务，同时也将数据传送给PC机，由PC机对这些数据进行处理或显示1 硬件电路的设计MCS-51单片机有一个全双工的串行通讯口UART，利用其RXD和TXD与外界进行通信，其内部有2个物理上完全独立的接收、发送缓冲器SBUF，可同时发送和接收数据。

所以单片机和PC机之间可以方便地进行串口通讯。

单片机串口有3条引线:TXD(发送数据),RXD(接收数据)和GND(信号地)。

因此在通信距离较短时可采用零MODEM方式，简单三连线结构。

IBM-PC机有两个标准的RS-232串行口，其电平采用的是EIA电平，而MCS-51单片机的串行通信是由TXD(发送数据)和RXD(接收数据)来进行全双工通信的，它们的电平是TTL电平;为了PC机与MCS-51机之间能可靠地进行串行通信，需要用电平转换芯片，可以采用MAXIM公司生产的专用芯片MAX232进行转换。

电路如图1所示。

硬件连接时，可从MAX232中的2路发送器和接收器中任选一路，只要注意发送与接收的引脚对应关系即可。

接口电路如图3.5所示。

总体设计按照整体设计思路方案绘制原理图如下所示：2 系统软件设计软件设计分上位机软件设计和下位机软件设计。

这两部分虽然在不同的机器上编写和运行，但它们要做的工作是对应的:一个发送，另一个接收。

为了保证数据通信的可靠性，要制定通信协议，然后各自根据协议分别编制程序。

现约定通信协议如下:PC机和单片机都可以发送和接收。

上位机和下位机均采用查询方式发送控字符和数据、中断方式接收控制字符和数据。

采用RS-232串口异步通信，１上位PC机与下位单片机异步串行通信的通信协议其中，单片机号代表现场第几台单片机，占用１个字节，发送两次的目的是为了防止干扰；命令码则代表上位机向下位机发布的工作命令，它也占用１个字节，发送两次的目的也是为了防止干扰。

一、实验目的1. 掌握双机通信的基本原理和实现方法。

2. 熟悉串行通信的硬件接口和软件编程。

3. 通过实验，加深对单片机串行通信的理解和应用。

二、实验原理双机通信是指两台计算机或单片机之间的数据交换。

串行通信是双机通信中常用的一种通信方式，它将数据一位一位地按顺序传送，适合于远距离通信。

本实验采用单片机串行通信，通过串行口实现数据传输。

三、实验设备1. 两套单片机实验装置（如AT89S51单片机最小系统）2. 串行通信线（如RS-232线）3. 串口调试工具（如串口助手）4. 连接线和电源四、实验内容1. 硬件连接将两套单片机实验装置通过串行通信线连接起来，确保连接线正确无误。

2. 软件编程（1）单片机编程编写单片机程序，实现数据的发送和接收。

程序主要包括以下部分：- 初始化串行口：设置波特率、数据位、停止位和校验位等。

- 发送数据：将数据写入发送缓冲区，启动发送。

- 接收数据：检测接收缓冲区是否有数据，读取数据。

（2）PC端编程编写PC端程序，实现数据的发送和接收。

程序主要包括以下部分：- 串口配置：设置串口号、波特率、数据位、停止位和校验位等。

- 发送数据：将数据写入串口缓冲区，启动发送。

- 接收数据：从串口缓冲区读取数据，显示或处理。

3. 调试与测试（1）单片机端调试- 使用串口调试工具，发送数据到单片机。

- 检查单片机接收到的数据是否正确。

（2）PC端调试- 使用串口调试工具，发送数据到PC。

- 检查PC接收到的数据是否正确。

五、实验结果与分析1. 硬件连接硬件连接正确，两套单片机实验装置通过串行通信线连接。

2. 软件编程（1）单片机程序```c// 单片机程序示例（AT89S51）#include <reg51.h>#define BAUDRATE 9600sbit TXD = P3^1; // 发送引脚sbit RXD = P3^0; // 接收引脚void Serial_Init() {TMOD = 0x20; // 定时器1工作在模式2TH1 = 0xFD; // 设置波特率TL1 = 0xFD;TR1 = 1; // 启动定时器1SCON = 0x50; // 设置串行口工作在模式1 }void main() {Serial_Init();while (1) {// 发送数据TXD = 1; // 发送起始位while (!TXD); // 等待发送完成// 发送数据字节for (char i = 0; i < 8; i++) {TXD = 1; // 发送数据位while (!TXD);TXD = 0; // 发送停止位while (!TXD);}// 接收数据RXD = 1; // 接收起始位while (!RXD); // 等待接收完成// 接收数据字节for (char i = 0; i < 8; i++) {RXD = 1; // 接收数据位while (!RXD);RXD = 0; // 接收停止位while (!RXD);}}}```（2）PC端程序```c// PC端程序示例（C#）using System;using System.IO.Ports;class Program {static void Main() {SerialPort serialPort = new SerialPort("COM1", 9600, Parity.None, 8, StopBits.One);serialPort.Open();while (true) {// 发送数据serialPort.WriteLine("Hello, world!");// 接收数据string receivedData = serialPort.ReadLine();Console.WriteLine("Received: " + receivedData);}serialPort.Close();}}```3. 调试与测试通过串口调试工具，发送数据到单片机和PC，检查接收到的数据是否正确。

单片机与pc机串口通信单片机与 PC 机串口通信在现代电子技术领域，单片机与 PC 机之间的串口通信是一项非常重要的技术。

它为各种应用场景提供了便捷的数据传输方式，使得单片机系统能够与强大的 PC 机进行有效的信息交互。

首先，让我们来了解一下什么是单片机。

单片机，也被称为微控制器（MCU），是一种集成了 CPU、内存、I/O 接口等多种功能于一体的小型芯片。

它在各种电子设备中扮演着“大脑”的角色，负责控制和协调设备的运行。

而 PC 机，作为功能强大的通用计算机，拥有丰富的资源和强大的处理能力。

那么，为什么要实现单片机与 PC 机的串口通信呢？原因有很多。

一方面，通过串口通信，PC 机可以向单片机发送控制指令，实现对单片机所控制设备的远程操作。

另一方面，单片机可以将其采集到的数据实时传输给 PC 机，以便在 PC 机上进行进一步的处理、分析和存储。

串口通信的原理其实并不复杂。

它是一种基于串行数据传输的通信方式，通过发送和接收一系列的二进制位来实现信息的传递。

在串口通信中，数据以一位一位的顺序依次传输，相比于并行通信，虽然速度较慢，但具有线路简单、成本低、可靠性高等优点。

要实现单片机与 PC 机的串口通信，需要一些硬件和软件的支持。

在硬件方面，通常需要一个串口转换芯片，将单片机的 TTL 电平（通常为 0 5V）转换为 PC 机所使用的 RS232 电平（通常为－10V 到＋10V）。

常见的串口转换芯片有 MAX232 等。

此外，还需要连接相应的数据线，将单片机的串口引脚与 PC 机的串口接口相连。

在软件方面，对于单片机来说，需要编写相应的串口通信程序，设置串口的工作模式、波特率、数据位、停止位等参数，并实现数据的发送和接收功能。

而对于 PC 机，通常可以使用各种编程语言，如 C+＋、C、Python 等，通过调用操作系统提供的串口通信库来实现与单片机的通信。

｀｀｀cinclude ＜reg52h>void initUART(）｛TMOD ＝ 0x20; ／／设置定时器 1 为模式 2TH1 ＝ 0xfd; ／／波特率 9600TL1 ＝ 0xfd;TR1 ＝ 1; ／／启动定时器 1SCON ＝ 0x50; ／／工作方式 1，允许接收｝void sendByte(unsigned char dat)｛SBUF ＝ dat;while （！TI)；／／等待发送完成TI ＝ 0; ／／清除发送标志｝void main(）｛initUART(）；while （1)｛sendByte(＇A'）；delay_ms(1000)；｝｝｀｀｀在这个示例中，首先通过｀initUART` 函数对串口进行初始化设置，包括波特率等参数。

目录1. RS-232串口通信简介 (1)2. 设计目的和要求 (2)3. 单元模块简介 (2)3.1单片机主芯片 (2)3.2 RS 232接口电路 (3)4. 软件设计原理 (4)4.1软件工具 (4)4.2 程序实现 (4)5.结论 (6)参考文献 (7)1.RS-232串口通信简介串口通信的概念非常简单，串口按位（bit）发送和接收字节。

尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另外一根线接收数据。

它很简单并且能够实现远距离通信。

比如IEEE488定义并行通行状态时，规定设备线总常不得超过20米，并且任意两个设备间的长度不得超过2米；而对于串口而言，长度可达1200米。

串口是计算机上一种非常通用设备通信的协议（不要与通用串行总线Universal Serial Bus或者USB混淆）。

大多数计算机包含两个基于RS232的串口。

串口同时也是仪器仪表设备通用的通信协议；很多GPIB兼容的设备也带有RS-232口。

同时，串口通信协议也可以用于获取远程采集设备的数据。

PC机具有强大的监控和管理功能，而单片机则具有快速及灵活的控制特点，通过PC 机的RS 232串行接口与外部设备进行通信，是许多测控系统中常用的一种通信解决方案。

随着PC机技术和单片机技术的日益成熟，单片机与PC机通信技术的应用也越来越广泛，从家用电器、工业控制到医疗仪器、军事应用都涉及到单片机与PC机的通信。

单片机采集到的数据和现场状态通过串行通讯传送到PC机进行分析、存储或显示，PC机的命令和控制通过串行口传送到单片机以监控其他设备的运转，因此串行通讯成为了现场监控系统与上位机联系的桥梁。

串口是计算机上一种非常通用的设备通信协议，串口通信协议也可以用于获取远程采集设备的数据，串行通信是计算机和外部设备进行数据交换的重要渠道，由于其成本低，性能稳定并遵循统一的标准，因而在工程中被广泛应用。

本课题运用的就是单片机来与电脑进行串口通信，主要是以单片机为核心，将温度传感器DS18b20采集的信息通过串口传给电脑显示，并在1602上扩展显示，此外还通过串口给单片机下发命令控制扬声器发出声音。

51单片机与PC串口间通讯设计与分析一、串口通讯原理串口通讯是指通过串口来进行数据的收发传输的一种通讯方式。

串口通讯分为同步串行通讯和异步串行通讯两种方式，而51单片机与PC之间的串口通讯采用的是异步串行通讯方式。

异步串行通信是指每个数据字节之间可以有可变长度的停止位和起始位。

串口通讯一般由以下几个部分组成：1.传输数据线：用于传输数据的信号线，包括发送数据线（TXD）和接收数据线（RXD）。

2.时钟线：用于提供通讯双方的时钟信号。

3.控制线：用于控制串口通讯的流程，包括数据准备好（DSR）、数据就绪（DTR）等。

二、串口通讯协议串口通讯协议是约定通讯双方数据传输的格式和规则，常见的串口通讯协议有RS-232、RS-485等。

在51单片机与PC之间的串口通讯中，一般使用的是RS-232协议。

RS-232协议规定了数据的起始位、数据位数、校验位和停止位等。

起始位用于标识数据的传输开始，通常为一个逻辑低电平；数据位数指定了每个数据字节的位数，常见的值有5位、6位、7位和8位等；校验位用于校验数据的正确性，一般有无校验、奇校验和偶校验等选项；停止位用于表示数据的传输结束，通常为一个逻辑高电平。

三、51单片机串口的程序设计#include <reg52.h>#define UART_BAUDRATE 9600 // 波特率设置#define UART_DIV 256- UART_BAUDRATE/300void UART_Init( //串口初始化TMOD=0x20;SCON=0x50;PCON=0x00;TH1=UART_DIV;TL1=UART_DIV;TR1=1;EA=1;ES=1;void UART_SendByte(unsigned char ch) //串口发送字节TI=0;SBUF = ch;while(TI == 0);TI=0;void UART_Interrupt( interrupt 4 //串口中断处理if(RI)unsigned char ch;ch = SBUF;RI=0;//处理接收到的数据}if(TI)TI=0;//发送下一个字节}void mainUART_Init(;while(1)//主循环}在上述程序中，首先通过UART_Init(函数进行串口初始化，其中设置了波特率为9600；然后使用UART_SendByte(函数发送数据，调用该函数时会把数据放入SBUF寄存器，并等待TI标志位变为1；最后，在UART_Interrupt(函数中，使用RI标志位判断是否收到数据，然后对数据进行处理，TI标志位判断是否发送完当前字节。

实验三串行口通信实验一、实验目的1、掌握单片机串行口的工作原理及工作方式；2、掌握单片机串行口波特率的设置方法；3、掌握单片机串行口查询方式程序的设计方法。

二、实验内容及要求1、单片机的串行口经RS-232 电平变换后和PC 机相连；2、单片机系统的晶振频率选择11.0592MHz，串行口设置为9600bps、无校验位、8 位数据位、1 位停止位（简记为N81）模式；3、单片机采用查询方式收发数据，将PC 机送来的除回车/换行之外的数据加1 后送回。

三、实验设备硬件：PC 机，nKDE-51 单片机实验教学系统；软件：Keil C51 集成开发环境，FlashMagic 单片机程序烧写软件。

四、实验原理及步骤MCS-51 串行口的结构、原理及各种工作方式参阅教材相关内容。

本实验使用串行口工作方式1，通过定时器1（T1）产生波特率时钟，通过查询串行口收发中断标志RI 和TI 来判断单片机串行口数据收发的状态。

步骤如下：1、创建新项目：Project—New Project—命名、存储—CPU类型(philips P89C52X2)2、创建新程序：编译程序—完成后保存为“.c”格式3、添加程序：Target1—Source Group—add……（程序）4、检测程序：Project—Build Target5、选择烧录程序的方式(右键点target1--opption)：output—Creat Execulate：Dubug Information Browse、Creat HexDebug 右侧选择use “Keil Monitor-51 Driver”6、选择程序执行点：在Debug程序烧路后，在开始执行的程序断点上鼠标右键—Set Program Counter7、Go执行五、实验过程1. 电路连接PC 机串行口为RS-232 标准的串行接口，用-15V～-5V 表示1，+5V～+15V 表示0，而单片机的串行口为TTL 电平，+5V 表示1，0V 表示0，因此单片机的串行口不能直接和PC 机的串行口相连，必须经过电平变换才能和PC 机通信。

PC 机与单片机串行通信(RS232协议)一、实验目录：（1）单片机串口通信的应用（2）PC控制单片机IO口输出（3）单片机控制实训指导及综合应用实例（4）单片机给计算机发送数据：二、实验任务：单片机串口通信的应用，通过串口，我们的个人电脑和单片机系统进行通信。

个人电脑作为上位机，向下位机单片机系统发送十六进制或者ASCLL码，单片机系统接收后，用LED 显示接收到的数据和向上位机发回原样数据。

三、实验原理：（1）RS-232C接口标准（2）RS-232C接口定义如图所示AT89S51单片机的P3.0（RXD）、P3.1（TXD）构成了8051单片机的全双工串口引脚。

11＝1位起始位（0）＋9位数据位（低位在前）＋1位停止位（1）非传输时保持“1”低位在前，高位在后，如图传输的数据为11001011（0xCB），该波性可用示波器观察。

（4）串口中断服务程序（5）串口中断原理执行串口发送指令SBUF=a；通过TXD口发送串行数据，发送结束后CPU自动产生发送结束标志（TI=1）；此时若串行中断使能，则程序立即停止当前程序，跳转置中断号为4的串行口中断入口地址（0x0023），执行中断服务程序void UART_ISR(void) interrupt 4 ,CPU 不具有自动清零功能；同样，若串口在RXD引脚接收到数据，硬件自动产生接收结束标志（RI=1），若此时若串行中断使能（ES=1，EA=1），则程序立即停止当前程序，跳转置中断号为4的串行口中断入口地址（0x0023），执行中断服务程序voidUART_ISR(void) interrupt 4 ,CPU不具有自动清零功能，可通过b=SBUF；指令取出暂存在数据缓冲区内的数据。

因为接收与发送结束都能进入同一中断，因此在不具有自动清标志功能，需加判断标志语句。

（7）SBUF：串行发送、接收缓冲寄存器；发送与接收共用该寄存器。

（8）PCON：电源控制寄存器;SMOD：波特率增倍位。

单片机与pc机的串口通信曹元山07电信工220071201010一．PC与单片机串行通信控制背景和意义：计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。

由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。

在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。

RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口。

它是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。

它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。

随着计算机技术尤其是单片微型机技术的发展，人们已越来越多地采用单片机来对一些工业控制系统中如温度、流量和压力等参数进行检测和控制。

PC 机具有强大的监控和管理功能，而单片机则具有快速及灵活的控制特点，通过PC机的RS-232串行接口与外部设备进行通信，是许多测控系统中常用的一种通信解决方案。

因此如何实现PC机与单片机之间的通讯具有非常重要的现实意义。

二．串行通信接口常用PC机串行接口有3种：PS／2接口用于连接键盘和鼠标；RS232C串行接口一般用来实现PC机与较低速外部设备之间的远距离通信；USB通用串行总线接口是现在比较流行的接口，它最大的好处在于能支持多达127个外设，外设可以独立供电，也可以通过USB接口从主板上获得500 mA@+5 V的电流，并且支持热拔插，真正做到即插即用。

PC机的3种串行接口都可以用于与外设之间的数据通信，PS／2接口由于是专用于键盘和鼠标，在PC机的编程处理上要麻烦一些，而且在多数情况下，其他外设还不能占用。

RS232接口与单片机串行通信程序设计/zhaojun_xf/blog/static/3005058020087 27457988/2008单片机的串行口是非常有用的，通过他我们可以把单片机系统的数据传回电脑处理或者接受电脑传过来的数据而进行相应的动作，下面我就给大家介绍上一下电脑的RS-232接口与单片机串行通信程序设计方法，上还有很多这样的文章大家去搜索下。

RS-232简介：在串行通讯时,要求通讯双方都采用一个标准接口,使不同的设备可以方便地连接起来进行通讯.RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口. ("RS-232-C"中的"-C"只不过表示RS-232的版本,所以与"RS-232"简称是一样的)它是在1970年由美国电子工业协会(EIA)联合贝尔系统,调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准.它的全名是"数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准"该标准规定采用一个25个脚的DB-25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定.后来IBM的PC机将RS232简化成了DB-9连接器,从而成为事实标准.而工业控制的RS-232口一般只使用RXD,TXD,GND三条线. 下面，让我们使用S51增强型单片机实验板来开发一个简单的串口通信实验程序，这是一个串口通信综合实验，需要全套餐客户的相关配件配合才能完成。

通过该实验程序，我们可以检测实验板串口的状态，接收计算机发送来的数据，然后再发送回计算机，如果程序中发送和接收窗中显示的字符相同，则说明实验板的串口是良好的，能够正常收发数据，另外单片机接收计算机的控制指令，根据控制指令来控制实验板上的继电器动作。

首先让我们来看看我们做的通讯软件的实际效果。

单片机与PC串口通信课程设计单片机与PC机的串口通信摘要单片机由于性价比高、使用灵活等优点而广泛应用于各种电子系统、自动控制系统，但是其存储容量小，处理的数据量不大。

为了克服这一缺点，我们可以将单片机连接到PC机上，由单片机采集数据，然后将数据汇总到PC机，再进行各种数据处理。

单片机与PC机一般采用串行通信，由于51系列单片机中一般集成了全双工的串行端口，只要配以电平转换的驱动电路、隔离电路就可组成一个简单可行的通信接口。

PC机具有强大的监控和管理功能，而单片机则具有快速及灵活的控制特点，本设计将通过电平转换电路实现单片机与PC机中的RS-232标准总线之间的串行通信。

这也是许多测控系统中常用的一种通信解决方案。

关键词：单片机，PC机,串行通信，电平转换，总线目录课程设计（论文）用纸第一章：绪论1.1课题研究的目标和意义单片机与PC机串行通信端口在系统控制的范畴中一直占据着及其重要的地位，它不仅没有因为时代的进步而遭淘汰，反而在规格上越来越完善，应用也越来越广泛。

作为一种基本而又灵活方便的通信方式，串口通信被广泛应用于PC与PC 或者PC与单片机之间的数据交换以及其他工业控制与自动控制中。

如今，在很多场合中，要求单片机不仅能独立完成单机的控制任务，还要能与其他数据控制设备（单片机、PC机等）进行数据交换。

因此如何实现PC机与单片机之间的通信具有非常重要的现实意义。

1.2所属领域的现状及发展状况单片机,亦称单片微电脑或单片微型计算机。

它是把中心处理器(CPU)、随机存取存储器(RAM)、只读存储器(ROM)、输入/输出端口(I/0)等主要计算机功用部件都集成在一块集成电路芯片上的微型计算机。

现在可以说单片机是百花齐放的期间,天下上各大芯片制造公司都推出了自己的单片机,从8位、16位到32位,不成胜数,应有尽有,它们各具特色,互成互补,为单片机的应用供应广漠的六合。

通用型单片机通过三总线结构扩展外围器件成为单片机应用的主流结构。
