塑料排水管道尺寸规格一、前言随着城市化进程的不断加快，城市建设也在不断扩张。
城市建设不仅包括房屋建设，还包括城市基础设施建设。
在城市基础设施中，排水管道是不可或缺的一部分。
为了满足城市建设的需求，塑料排水管道应运而生。
塑料排水管道因其具有轻便、耐腐蚀、易安装等特点，已成为城市排水管道的主流选择。
本文将详细介绍塑料排水管道的尺寸规格。
二、塑料排水管道的分类塑料排水管道按照材料不同可以分为PVC管、PE管、PP管、ABS管等。
在这些不同材料的管道中，尺寸规格也有所不同。
三、PVC管的尺寸规格1. PVC排水管的规格分为DN50、DN75、DN110、DN160、DN200、DN315等。
2. PVC排水管的长度一般为4m或6m，根据需求也可以制作成定长管道。
3. PVC排水管的壁厚一般为2.3mm、3.2mm、4.0mm、5.0mm等，不同壁厚的排水管道适用于不同的使用环境。
四、PE管的尺寸规格1. PE排水管的规格分为DN50、DN63、DN75、DN90、DN110、DN125、DN160、DN200、DN250、DN315等。
2. PE排水管的长度一般为6m或12m，也可以根据需求制作成定长管道。
3. PE排水管的壁厚一般为2.3mm、2.8mm、3.5mm、4.2mm、5.0mm、6.0mm等，不同壁厚的排水管道适用于不同的使用环境。
五、PP管的尺寸规格1. PP排水管的规格分为DN50、DN75、DN110、DN160、DN200等。
2. PP排水管的长度一般为4m或6m，也可以根据需求制作成定长管道。
3. PP排水管的壁厚一般为2.3mm、3.2mm、4.0mm、5.0mm等，不同壁厚的排水管道适用于不同的使用环境。
六、ABS管的尺寸规格1. ABS排水管的规格分为DN50、DN75、DN110、DN160、DN200等。
2. ABS排水管的长度一般为4m或6m，也可以根据需求制作成定长管道。

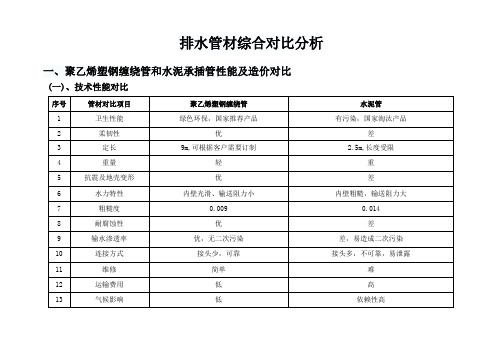

排水管材综合对比分析一、聚乙烯塑钢缠绕管和水泥承插管性能及造价对比(一)、技术性能对比序号管材对比项目聚乙烯塑钢缠绕管水泥管1 卫生性能绿色环保，国家推荐产品有污染，国家淘汰产品2 柔韧性优差3 定长9m,可根据客户需要订制 2.5m,长度受限4 重量轻重5 抗震及地壳变形优差6 水力特性内壁光滑、输送阻力小内壁粗糙，输送阻力大7 粗糙度0.009 0.0148 耐腐蚀性优差9 输水渗透率优，无二次污染差，易造成二次污染10 连接方式接头少，可靠接头多，不可靠，易泄露11 维修简单难12 运输费用低高13 气候影响低依赖性高14 使用寿命50年短15 安装施工塑钢缠绕管质量轻，连接简便，施工难度低；定长为9米一根，接头少，能大大缩短工期；便于运输与安装，无损耗水泥管质量重，连接复杂，定长为2.5米一根，接头多，导致施工周期长；不便于运输与安装，在运输与安装时易损耗16 基础层要求塑钢缠绕管即具有聚乙烯的柔性又具有钢材的刚性，对沟底要求不高，一般不需要打基础层水泥管材为纯刚性管，沟底必须处理平整，需要打基础层，并且要求施工人员有很强的责任心17 抗非正常突发载荷能力聚乙烯的伸长率为钢管的20多倍，是PVC的6倍半，其断裂伸长率却非常高，延伸性很强。
当地面沉降或地壳有变动的情况下，塑钢缠绕管能够产生抗性变形而不断裂无弹性，当地面沉降或地壳有变动的情况下，容易产生断裂18 渗透率聚乙烯本身不会产生渗透，塑钢缠绕管连接密封效果好，渗透率远远低于水泥管材，对地下水不会造成二次污染混凝土渗透率高，连接口密封效果差，特别是施工人员由于水泥管材重，施工难，索性不管承插的效果，导致胶圈失去作用，使管材渗透率提高19 选择口径塑钢缠绕管内壁光滑，不带正负电核，不结垢、粗糙系数低，当管道通过流量、坡降及埋深相同时，塑钢缠绕管可以比水泥管小一到两个型号内壁粗糙系数高，易结垢，结垢后，使管径缩小，影响通流量，同等情况下，口径需比塑钢缠绕管大一到两个型号(表1)（二）、水泥管和塑钢缠绕管输水能力对比表序号管材管径充满度水力坡降粗糙系数n流速m/s流量m³/s1 II承插接口钢筋砼管DN400 65% 0.0023 0.014 0.738 0.0932 II承插接口钢筋砼管DN500 70% 0.0023 0.014 0.856 0.1683 II承插接口钢筋砼管DN600 70% 0.0023 0.014 0.967 0.2734 II承插接口钢筋砼管DN800 70% 0.0023 0.014 1.172 0.5895 II承插接口钢筋砼管DN1000 75% 0.0023 0.014 1.359 1.0686 II承插接口钢筋砼管DN1200 75% 0.0023 0.014 1.535 1.7367 II承插接口钢筋砼管DN1400 75% 0.0023 0.014 1.701 2.6198 II承插接口钢筋砼管DN1600 75% 0.0023 0.014 1.860 3.7399 II承插接口钢筋砼管DN1800 75% 0.0023 0.014 2.012 5.11910 II承插接口钢筋砼管DN2000 75% 0.0023 0.014 2.158 6.7801 聚乙烯塑钢缠绕管DN300 65% 0.0023 0.009 0.948 0.0672 聚乙烯塑钢缠绕管DN400 65% 0.0023 0.009 1.148 0.1443 聚乙烯塑钢缠绕管DN500 70% 0.0023 0.009 1.332 0.2624 聚乙烯塑钢缠绕管DN600 70% 0.0023 0.009 1.504 0.4255 聚乙烯塑钢缠绕管DN800 70% 0.0023 0.009 1.822 0.9166 聚乙烯塑钢缠绕管DN1000 75% 0.0023 0.009 2.115 1.6617 聚乙烯塑钢缠绕管DN1200 75% 0.0023 0.009 2.388 2.7018 聚乙烯塑钢缠绕管DN1400 75% 0.0023 0.009 2.646 4.0749 聚乙烯塑钢缠绕管DN1600 75% 0.0023 0.009 2.893 5.81610 聚乙烯塑钢缠绕管DN1800 75% 0.0023 0.009 3.129 7.963公式计算：流量Q=A*R^(2/3)*H^(1/2)/n流速V=Q/A式中：公称直径：D (口径)；水力坡降：H过流面积：A=3.1416*D^2/4 ；水力半径：R=D/4管内壁糙率：水泥管n=0.014，塑钢缠绕管n=0.009(表2)（1）聚乙烯塑钢缠绕管管内壁粗糙系数n=0.009，再加上管道中不易产生沉积，长期使用后摩阻几乎不变，而混凝土或钢筋混凝土管管内壁粗糙系数n=0.014，管道中又易产生沉积，内壁粗糙系数随着使用年限的增加而增大，需要定期对管道进行冲洗。
室外排水管材料种类室外排水管道是一种常见的排水系统，用于将雨水或废水排出建筑物外部。
在室外排水管道系统中，管道材料对于系统的性能和寿命至关重要。
本文将介绍几种常见的室外排水管材料。
1. PVC管聚氯乙烯（PVC）管是一种广泛使用的室外排水管材料。
它具有价格低廉、易于安装、耐腐蚀和耐高温等优点。
PVC管道的内壁光滑，阻力小，能够有效地降低水流的阻力。
此外，PVC管道还具有优异的耐压性能和防火性能。
2. PE管聚乙烯（PE）管是一种高密度聚乙烯制成的管道。
它具有重量轻、耐腐蚀、耐磨损、耐高温和耐低温等优点。
PE管道的内壁光滑，能够有效地降低水流的阻力。
此外，PE管道还具有优异的耐压性能和耐磨性能。
由于它具有良好的弹性和柔韧性，因此在寒冷的气候条件下使用PE管道是非常适合的。
3. 铸铁管铸铁管是一种传统的室外排水管材料。
它具有优异的耐腐蚀性、耐压性、耐高温性和耐磨性。
铸铁管道的内壁相对较粗糙，会增加水流的阻力。
此外，铸铁管道还比较重，安装比较困难。
铸铁管道的寿命通常比PVC管道和PE管道要长，但是价格也相对较高。
4. 水泥管水泥管是一种经典的室外排水管材料。
它具有优异的耐压性和耐腐蚀性，但是水泥管道的内壁比较粗糙，会增加水流的阻力。
此外，水泥管道比较重，安装比较困难。
水泥管道的寿命通常比PVC管道和PE管道要长，但是价格也相对较高。
总结室外排水管材料的选择取决于不同的需求和预算。
PVC管道通常是最经济实惠的选择，因为它价格低廉，易于安装，而且性能也非常优异。
PE管道在寒冷的气候条件下使用效果更佳。
铸铁管道和水泥管道的寿命要比PVC管道和PE管道要长，但价格也相对较高。
无论选择哪种室外排水管材料，都需要确保管道的质量和安装符合标准，以确保系统的性能和寿命。
PVC、UPVC 、CPVC 、PP 、PE 、PB、PVDF塑料管性能PVCPVC（PolyVinylChloride 聚氯乙烯），按材料的硬度和性能一般有7个级别（SG1-SG7），密度为1.4 g/cm³左右。
SG4以下一般为软制品，在成型时需加大量的增塑剂，主要用于制作人造革，电线电缆绝缘层，密封件等。
SG5以上为硬制品，主要用于制成各种管道，如排水，电工，邮电管和管件，各种板材，片材，型材等。
PVC成型收缩率为0.6-1.5%，具有较好的力学性能，其电性能优良，并具有自熄性，耐酸碱力极强，化学稳定性好，价格低廉，是一种应用非常广泛的通用塑料。
但因其使用温度不高，最高在80℃左右，阻碍了它的发展。
CPVC树脂由聚氯乙烯（PVC ）树脂氯化改性制得，是一种新型工程塑料。
该产品为白色或淡黄色无味、无臭、无毒的疏松颗粒或粉末。
PVC 树脂经过氯化后，分子键的不规则性增加，极性增加，使树脂的溶解性增大，化学稳定性增加，从而提高了材料的耐热性、耐酸、碱、盐、氧化剂等的腐蚀。
提高了数值的热变形温度的机械性能，氯含量由56.7% 提高到63-69% ，维卡软化温度由72-82 ℃，（提高到90-125 ℃），最高使用温度可达110 ℃，长期使用温度为95 ℃。
其中CORZAN CPVC 性能指标更优秀．因此，CPVC 是一种应用前景广阔的新型工程塑料。
UPVC管以聚氯乙烯树脂为载体，在减弱树脂分子链间的引力时具有感温准确、定时熔融、迅速吸收添加剂的有效成分等优良特性，同时，采用世界名优钙锌复合型热稳定剂，在树脂受到高温与熔融的过程中可捕捉、抑制、吸收中和氯化氢的脱出，与聚烯结构进行双键加成反应，置换分子中活泼和不稳定的氯原子。
从而有效科学的控制树脂在熔融状态下的催化降解和氧化分解。
PP是一种半结晶性材料。
它比PE要更坚硬并且有更高的熔点。
由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
排水管材料
排水管材料是指用于排水系统的管道材料，它们主要用于排除和运输液体和固体废物。
以下是几种常见的排水管材料。
1. PVC（聚氯乙烯）管道：PVC管道是最常见和广泛使用的
排水管材料之一。
它具有很强的抗腐蚀性能，不易生锈，可以承受高压，同时具有较低的成本和易于安装的特点。
它还具有良好的热传导性能，可以有效地防止管道结冰。
2. HDPE（高密度聚乙烯）管道：HDPE管道是一种高密度的、强韧耐用的管道材料，主要用于重型工业和市政排水系统。
它具有卓越的抗腐蚀性能，耐高温和耐低温性能，同时具有较高的抗冲击性和耐磨性。
它也可以用于地下和地上的排水系统，并且可以进行焊接和连接。
3. 铸铁管道：铸铁管道是一种传统的排水管材料，已经被广泛使用了几个世纪。
它具有较高的强度和耐用性，可以承受较高的压力。
铸铁管道的主要缺点是重量较大，安装较为复杂，并且容易产生腐蚀。
4. 不锈钢管道：不锈钢管道具有很好的耐腐蚀性能，适用于具有较高腐蚀性的排水系统，如化工厂和海洋环境。
它具有较高的强度和耐用性，并且可以承受高温和高压。
5. 陶瓷管道：陶瓷管道主要用于特殊环境下，如酸碱性较强、温度较高的排水系统。
它具有极高的抗腐蚀性能和耐久性，可以长时间使用而不会受到腐蚀。
总之，不同的排水系统需要使用不同类型的管材，根据具体的需求和预算可以选择适合的排水管材料。
这些材料都有各自的优点和不足，所以在选择时需要综合考虑不同的因素，如耐腐蚀性能、耐用性、成本、安装难度等。
1PE管PE是聚乙烯塑料，最基础的一种塑料，塑料袋,保鲜膜等都都是PE,HDPE是一种结晶度高、非极性的热塑性树脂。
原态HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明状。
PE具有优良的耐大多数生活和工业用化学品的特性。
排污用PE管，污水处理行业。
因为其耐磨、防酸耐腐蚀、耐高温、耐高压等特点，渐渐的取代了钢管、水泥管等传统管材在市场上的地位，特别是因为此管材重量轻方便安装与移动，是新型材料的首选。
2ABS材质：ABS(丙烯腈-丁二烯-苯乙烯)无毒无味.ABS工程塑料管口径：de12 de16 de20 de32 de40 de50 de63 de75 de90 de110 de125 de140 de160 de180 de200 de225 de250 de280 de315 de355 de400压力：PN0.4MPa PN0.5MPa PN0.7MPa PN0.87MPa PN1.1MPa PN1.38MPa PN1.75MPa PN2.2MPa注：以上数据基于MRS值为14MPa；C值为1.6PN0.32MPa PN0.45MPa PN0.6MPa PN0.8MPa PN1.0MPa PN1.2MPa PN1.5MPa PN2.0MPa注：以上数据基于MRS值为14MPa；C值为1.86在常温20℃的工作压力可达0.6-1.12Mpa，工作压力高；使用温度范围为-20℃——70℃ABS塑料管安装采用了承插式联结，用溶剂粘合剂密封3PVCPVC,全名为Polyvinylchlorid，主要成份为聚氯乙烯，另外加入其他成分来增强其耐热性，韧性，延展性等。
这种表面膜的最上层是漆，中间的主要成分是聚氯乙烯，最下层是背涂粘合剂。
PVC可分为软PVC和硬PVC。
其中硬PVC大约占市场的2/3，软PVC占1/3。
软PVC 一般用于地板、天花板以及皮革的表层，但由于软PVC中含有增塑剂（这也是软PVC与硬PVC的区别），物理性能较差（如上水管需要承受一定水压，软质PVC就不适合使用），所以其使用范围受到了局限。

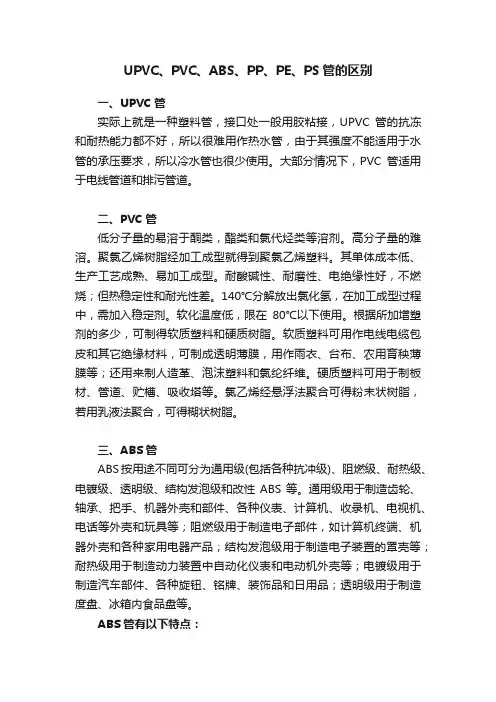

UPVC、PVC、ABS、PP、PE、PS管的区别一、UPVC管实际上就是一种塑料管，接口处一般用胶粘接，UPVC管的抗冻和耐热能力都不好，所以很难用作热水管，由于其强度不能适用于水管的承压要求，所以冷水管也很少使用。
大部分情况下，PVC管适用于电线管道和排污管道。
二、PVC管低分子量的易溶于酮类，酯类和氯代烃类等溶剂。
高分子量的难溶。
聚氯乙烯树脂经加工成型就得到聚氯乙烯塑料。
其单体成本低、生产工艺成熟、易加工成型。
耐酸碱性、耐磨性、电绝缘性好，不燃烧；但热稳定性和耐光性差。
140℃分解放出氯化氢，在加工成型过程中，需加入稳定剂。
软化温度低，限在80℃以下使用。
根据所加增塑剂的多少，可制得软质塑料和硬质树脂。
软质塑料可用作电线电缆包皮和其它绝缘材料，可制成透明薄膜，用作雨衣、台布、农用育秧薄膜等；还用来制人造革、泡沫塑料和氯纶纤维。
硬质塑料可用于制板材、管道、贮槽、吸收塔等。
氯乙烯经悬浮法聚合可得粉末状树脂，若用乳液法聚合，可得糊状树脂。
三、ABS管ABS按用途不同可分为通用级(包括各种抗冲级)、阻燃级、耐热级、电镀级、透明级、结构发泡级和改性ABS等。
通用级用于制造齿轮、轴承、把手、机器外壳和部件、各种仪表、计算机、收录机、电视机、电话等外壳和玩具等；阻燃级用于制造电子部件，如计算机终端、机器外壳和各种家用电器产品；结构发泡级用于制造电子装置的罩壳等；耐热级用于制造动力装置中自动化仪表和电动机外壳等；电镀级用于制造汽车部件、各种旋钮、铭牌、装饰品和日用品；透明级用于制造度盘、冰箱内食品盘等。
ABS管有以下特点：1、抗冲击性能好，有良好的机械强度和较高的冲击韧性，在遭受突然袭击时仅发生韧性变形。
2、工作压力高：本产品在常温20℃的工作压力可达0.6-1.2Mpa。
3、流体阻力小：产品内壁光滑，转弯处呈圆弧型，因而流动摩擦力小，大大减少流体阻力和泵的马力。
4、化学性能稳定：无毒无味，可用于制药和食品等行业，本产品不改变水质，不会形成二次污染。
给排水工程常用的8种塑料管道介绍及优缺点一、给水用硬聚氯乙烯(PVC-U)管材(非铅盐稳定剂)PVC即聚氯乙烯，PVC-U就是指硬质聚氯乙烯。
聚氯乙烯是一种塑料，由于在生产中大多数添加铅盐，所以是对人体有害的。
只有少部分没用铅盐生产的才是能作为供水用环保的给水管。
外观：特点：1）具有较高的硬度、刚度和许用应力。
2）抗老化能力好，经久耐用，寿命可达50年。
3）耐腐蚀，价廉，易于粘接，自熄。
4）可回收，安装方便简捷，密封性好。
二、排水用PVC-U管材PVC-U管道是以卫生级聚氯乙烯（PVC）树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。
它是建筑给排水的理想材料。
外观：特点：1）物化性能优良，耐化学腐蚀，抗冲强度高，流体阻力小，较同口径铸铁管流量提高30%，耐老化，使用寿命长，使用年限不低于50年，是建筑给排水的理想材料。
2）质轻耐用，安装方便，有力的加快了工程进度。
三、埋地排水用PVC-U双壁波纹管材埋地排污、废水用硬聚氯乙烯管材，以PVC树脂为主要原料，加入必要的添加剂组成混配料，经挤出成型生产。
埋地排污、废水用硬聚氯乙烯管材按连接方式不同，可分为弹性密封圈连接管材（φ110mm-φ630mm）和粘接式连接管（φ110mm-φ200mm）。
在考虑材料的耐化学性和耐热条件下，埋地排污、废水用管材也可作工业排水管材。
外观：管材内外壁不允许有气泡、砂眼、明显的杂质和不规格波纹。
管材的两端应平整并与轴线垂直。
管材颜色应均匀一致。
管材凹部内外壁应紧密熔接，不应出现脱开现象。
1）优良阻燃性能和抗冲击性能。
2）产品内壁光滑。
3）外壁波纹，波纹中空结构，使该产品质轻,环刚度高。
四、燃气用埋地聚乙烯（PE）管材燃气用埋地聚乙烯管材是以专用聚乙烯为原料，挤出成型的制品。
使用安全，泄漏率低，具有良好的耐腐蚀性能；使用寿命长，重量轻，强度高，韧性好，施工方便，应用广泛，社会效益大。
14种常用给排水管材选用详解一、硬聚氯乙烯(PVC-U)给水管硬聚氯乙烯(PVC-U)管是国内外发展最早、产量最大、使用最为广泛的塑料管材。
自二十世纪40年代起由欧洲、美国、日本等地相继开发、推广。
我国从20世纪60年代开始使用，广泛应用于建筑和市政的排水和给水工程中。
据调查，PVC-U 管中大约45%用于各种排水领域，其中主要是建筑物排水管，30%左右用于供水领域，15%左右用于各种护套管。
1、建材知识PVC-U管的主要特性耐化学腐蚀好，不生锈；具有自熄性和阻燃性；耐老化性能好，可在-15℃～60℃之间使用30～50年；内壁光滑，内壁表面张力小，很难形成积垢，流体输送能力比铸铁管高43.7％；比重轻，约为铁管的1/5，施工安装便利，安装工作量仅为钢管的1/2，故劳动强度低、工期短；电性能良好，体积电阻1～31015Ω·cm，击穿电压23～28kV/mm；管材韧性低，线膨胀系数不大，使用温度范围窄。
PVC-U管刚性好，并可达到建筑材料难燃性能的要求，使用寿命长。
接口方式可采用粘接或胶圈柔性接口连接，安装较为简便。
分类PVC-U管一般可分为压力管和非压力管。
压力管主要用于城乡供水管、建筑给水管和低压农业灌溉管。
非压力管主要用作建筑排水管和城镇排水管和电线套管。
建筑排水管可区分为：实壁管、内螺旋实壁管、双壁内螺旋管、芯层发泡管等。
城镇排水管又可区分为：实壁管、双壁波纹管、径向加筋管等。
PVC-U给水管材挤出成型工艺如下进料+挤出+冷却定型+牵引+喷码+切割→成品主要由挤出机将混配料加热，塑化熔融后稳定地输送到挤出机头，由机头成型出管坯，在牵引装置作用下通过真空定型和冷却装置达到所要求的几何形状切断（然后经在线扩口），堆放、收藏。
PVC-U管材生产的主要设备是包括挤出机、机头、定径冷却套、冷却槽、牵引机、喷码机、切割机、扩口机、料架等组成。
2、常用规格公称外径：dn20、dn25、dn32、dn40、dn50、dn63、dn75、dn90、dn110、dn125、dn160、dn200、dn225、dn250、dn280、dn315；公称压力等级：PN1.00 PN1.25 PN1.60；建筑物内应采用PN1.6 MPa管材；管材线膨胀系数：0.07 mm/m.℃；同材质管件；自熄。
常用给排水管材的比较与选用给排水管材是现代建筑中最常用的材料之一。
由于不同的材料具有不同的性质和优缺点，因此选择正确的管材非常重要。
本文将介绍常见的五种给排水管材并分析它们在不同情况下的使用优点和缺点。
1. PVC管材PVC管材被广泛应用于家庭和商业给排水系统中。
它的耐腐蚀性和耐化学腐蚀性很强，不会被细菌或真菌侵蚀，因此非常适合用于输送饮用水和废水。
PVC管材还有良好的防水性，不会被潮湿和潮湿的环境影响。
此外，PVC管材表面光滑，不易堵塞，维护成本较低。
不过，PVC管材也有一些缺点。
它的耐热性较差，不适合在高温环境中使用，会因高温变硬，容易崩裂。
此外，PVC管材可塑性较强，不够坚固，不能承受高压运输。
2. PE管材PE管材是一种比较新型的材料，其优点在于非常坚固耐用，不易磨损。
由于PE管材具有很好的韧性和弹性，因此适合于输送强酸和强碱等腐蚀性液体。
PE管材还能抗冲击性能和耐寒性很好，即使在寒冷天气也不会变脆。
但是，PE管材的缺点在于其表面光滑度较差，容易被沉淀物粘附，如不及时清理就可能导致堵塞。
此外，长期暴露在阳光下，PE管材会退色，对于户外使用的管道可能存在颜色不一致的问题。
3. 铸铁管材铸铁管材是一种非常坚固和耐用的管材，经常被用于传统建筑的给排水系统中。
它的耐久性强，可以承受高压、高温和严苛的环境。
铸铁管材还有很好的遮音效果，不会影响建筑物内的生活和工作。
与此同时，铸铁管材的缺点也很明显。
它的重量较大，安装维修时需要重工具和大量人力，成本较高。
铸铁管材还有很差的耐腐蚀性，其短暂的防腐蚀过程通常需要定期进行。
4. 玻璃钢管材玻璃钢管材适用于运输腐蚀性、易燃易爆和高粘度介质。
它的强度非常高，可以承受大量的压力。
此外，玻璃钢管材重量轻，易于搬运和安装。
在使用过程中，玻璃钢管材还有较好的耐磨性，热导率低，不会产生锈蚀、水垢等不良现象。
尽管玻璃钢管材具有许多优点，但也存在着一些缺点。
其制造和维修成本较高，不适合长距离输送的大型管道，该管材的耐高温性也较差，不能在高温条件下使用。
常见PE排水管的几大类型及详细介绍（二）上期文章讲到了排水管中的HDPE双壁波纹管、PE中空壁缠绕管，目前PE排水管品种较多，由于用途不同，因此产品规格也是不同的。
本期文章小远主要讲一下HDPE钢带增强聚乙烯螺旋波纹管、塑钢缠绕管。
HDPE钢带增强螺旋波纹管采用了U型钢带复合PE材料，使管材在不增加成本的前提下大幅度提高环刚度，同等重量情况下比缠绕管、克拉管强度大幅度提高。
可解决重载等一系列问题，大口径管材优势更加明显，生产管材口径从DN300mm到DN2400mm，环刚度都保持在8KN/m2以上，比水泥管和其它塑料管重量更轻、强度更高。
产品特性：1、耐化学性：不被污染、废水及化学药品腐蚀，不因土壤中腐烂物质而腐蚀；2、抗冲击：管材壁采用"U"字形结构，耐冲击、耐压，地基下沉情况下也不破裂，而且变形后复原性强，对地基都有很好的适应性；3、耐老化：管材通常为黑色，可承受存放和施工过程中太阳的直晒；4、耐寒性：管材在-60℃环境中不会被冻裂及膨胀漏水；5、重量轻：便于运输，施工方便，是水泥管重量的1/8，埋管只需挖土机，不需大型设备；6、连接方便：管材可先在沟外连接，用挖土机推到沟中，减少工程时间和费用；7、耐磨性优越：比钢管、水泥管耐磨，生活水废渣通运能力强；8、排水流通性优越：内部光滑，减少摩擦，排水速度快；9、经济性：施工、管理、维修费用低；10、环境影响：HDPE是无毒性原料，对土地等环境无害，并且能够再生利用。
11.管道系统稳定性好:管道的环形外拉筋结构不仅增加了管道的环向刚度，还具有根部阻力，解决了管道纵向位移带来的拉力和顶进问题。
12.完全可靠的环刚度:由于钢塑材料的弹性模量比大于200，重量比大于7.85，因此与纯塑料管道相比，钢带增强很容易使管道(尤其是大口径管道)具有足够安全可靠的环刚度和相对较高的刚度重量比。
应用范围：市政工程：埋地排水、排污管；道路工程：铁路、高速公路的渗、排水管；工业：广泛用于工业领域的排污水管；建筑工程：建筑物雨水管、地下排水管、排污管、通风管等；垃圾填埋场污水收集管；大型港口、码头工程：大型机场、港口、码头工程的排水、排污管等；体育运动场所：高尔夫球场、足球场等体育运动场所的渗水排水管；水利工程：水源管、灌溉管及水电站输水、排水的使用；矿场：矿井通风、送风、排水、泥浆管；通讯用管：铁路、公路通讯，通讯电缆、光缆保护管；水储存系统：截留缓慢水流的储水系统；农业工程：农田、果园、茶园以及林带排灌；海水输送管。
PE管PVC管PP管PB管等区分几种塑料管的特点和主要用途比较PVC管具有较好的抗拉、抗压强度，但其柔性不如其他塑料管，耐腐蚀性优良，价格在各类塑料管中最便宜，但低温下较脆粘接、承插胶圈连接、法兰螺纹连接用于住宅生活、工矿业、农业的供排水、灌溉、供气、排气用管、电线导管、雨水管、工业防腐管等CPVC管耐热性能突出，热变形温度为100℃,耐化学性能优良粘接、法兰螺纹连接热水管PE管重量轻、韧性好，耐低温性能较好，无毒，价格较便宜，抗冲击强度高，但抗压、抗拉强度较低热溶焊接、法兰螺纹连接饮水管、雨水管、气体管道、工业耐腐蚀管道PP管耐腐蚀性好，具有较好的强度、较高的表面硬度、表面光洁度，具有一定的耐高温性能热溶焊接、法兰螺纹连接化学污水、海水、油和灌溉的管道，用于室内混凝土地坪作采暖系统加热管ABS管耐腐蚀性优良，重量较轻，耐热性高于PE、PVC，但价格较昂贵。
粘接、法兰螺纹连接卫生洁具用下水管、输乞管、污水管、地下电缆管、高防腐工业管道等PB管强度介地PE和PP之间，柔性介于LDPE和HDPE之间，其突出特点是抗蠕变性能（冷变形），反复绕缠而不断，耐温，化学性能也很好热熔焊接、法兰螺纹连接给水管、冷热水管、燃气管、地下埋高管道GRP管优良的耐腐蚀性、质轻、强度高、可设计性能好承插胶圈连接、法兰连接广泛用石油化工管道和大口径给排水管HDPE性能特性：一种好的管道，不仅应具有良好的经济性，而且应具备接口稳定可靠、材料抗冲击、抗开裂、耐老化、耐腐蚀等一系列优点，同传统管材相比，HDPE管道系统具有以下一系列优点：⑴连接可靠：聚乙烯管道系统之间采用电热熔方式连接，接头的强度高于管道本体强度。
⑵低温抗冲击性好：聚乙烯的低温脆化温度极低，可在-60-60℃温度范围内安全使用。
冬季施工时，因材料抗冲击性好，不会发生管子脆裂。
⑶抗应力开裂性好：HDPE具有低的缺口敏感性、高的剪切强度和优异的抗刮痕能力，耐环境应力开裂性能也非常突出。
论市政给水塑料管材的性能分析及其选用摘要:塑料管材广泛应用于市政给水工程中,本文分析了常见的5种市政给水塑料管材的性能特点,对各种管材的应用领域进行了选择,可供相关人员参考。
关键词:给排水给水管材塑料管材随着塑料管材技术的不断进步,新型塑料管材不断涌现,并广泛应用于市政给排水工程中。
目前,市政给水塑料管材中得到普遍应用的主要有硬质聚氯乙烯(pvc-u)、聚乙烯(pe)玻璃钢夹砂管(rpm)、abs管材和钢丝骨架塑料复合管等。
1 管材性能分析1.1 硬聚氯乙烯(pvc-u)管材硬聚氯乙烯(pvc-u)管材是以聚氯乙烯树脂为主要原料,加入适量助剂,经混合挤出加工成型的塑料管材,具有如下性能特点:①机械性能好,管材耐水压强度、耐外压强度、耐冲击强度等均良好,抗压性好,压至外径的1/2不会破裂;②流动阻力小,pvc-u管内壁光滑,流动阻力小,粗糙率为0.008～0.009,输水能力较铸铁管提高25%,较混凝土管提高50%;③耐腐蚀,使用寿命长,pvc-u管材具有良好的耐腐蚀性,不受潮湿水分和土壤酸碱度的影响,管道铺设时无需做任何防腐处理,使用寿命长达50年以上;④卫生性良好,对水质无污染,pvc-u 管材不结垢,在输水过程中不会对水质产生二次污染;⑤重量轻,装运方便。
pvc-u管密度小,重量大约占同规格、同长度球墨铸铁管的1/4、混凝土的1/10;⑥连接方便,安装简便,维修方便,维护费用低。
1.2聚乙烯(pe)管给水用聚乙烯(pe)管材是以聚乙烯树脂为主要原料,管材采用pe80级和pe100级聚乙烯混配料原料生产,具有如下性能特点:①聚乙烯为惰性材料,具有优良的耐腐蚀性,可耐多种化学介质的侵蚀,且不易滋生细菌;②具有良好的快速裂纹增长断裂韧性,使用寿命长,可达50年以上;③无毒、卫生,属绿色建材;④内壁光滑,磨擦系数小,输水量在相同条件下比铸管提高30%发上;⑤优良的挠性使其可以进行盘卷,以较长的长度供应,避免了大量的接头和管件;⑥聚乙烯管道具有优良的耐刮痕的能力,可以有效地抵抗地下运动和端载荷。
1.排水管材的类型目前，常用的排水管材有以下几种：（1）钢筋混凝土管钢筋混凝土管制作方便，造价低，在排水管道中应用极少。
但具有抵抗酸、碱侵蚀及抗渗性能差、管节短、接口多、搬运不便等缺点。
钢筋混凝土管口径一般在500mm 以上，长度在1m～3m。
多用在埋深大或地质条件不良的地段。
其接口形式具有承插式、企口式和平口式。
钢筋混凝土管（2）内衬式复合钢筋混凝土排水管内衬式复合钢筋混凝土排水管是一种新型的具有耐腐蚀性能的复合排污管材，即在普通钢筋混凝土内壁衬上一层防腐蚀内衬，以达到防止管身混凝土受到污水或其他有害气体腐蚀的效果。
按管材施工方式可分为开挖式和顶进式；按内衬材料不同可分为PVC 内衬复合管、PE 内衬复合管、玻璃钢内衬复合管；按管材成型工艺分可用于离心成型工艺、立式振动工艺或芯模振动成型工艺。
它既具有传统钢筋混凝土管的刚度大、价格低等优点，又具有塑料管材内壁光滑、摩阻系数小、耐腐蚀、密封性能好、使用寿命长等优点。
是取代传统管材的产品之一，在设计、施工上与传统钢筋混凝土管有共同之处，也有不同的特殊要求。
在国内，内衬复合钢筋混凝土排水管的应用只有短短的几年，但发展的势头很强劲，目前污水工程中已大量采用这种管材，广东省使用较多的是内衬改性PVC 钢筋混凝土管。
目前，一种新型内衬玻璃钢钢筋混凝土管”纤维增强塑料混凝土复合管”也越来越多的被使用，纤维增强塑料混凝土复合管（FRPCP）是一种具备玻璃钢夹砂管所有优良性能，又具备混凝土管的高强度、高抗冲击性的新型复合管材，这种管材可开挖铺设、顶进施工，用于压力或重力流输送系统，它具有输送液体阻力小、保证供水水质、抗化学和电腐蚀、操作简单、使用寿命长、维护成本低等优点，可广泛应用在城市给水、污水排放、工业水处理系统等领域。
主要缺点是管材价格较高，而且该管材使用时间较短，大多数使用仍处于设计阶段，使用经验较浅。
内衬改性PVC 钢筋混凝土管纤维增强塑料混凝土复合管（3）钢管钢管具有材质较轻，强度高，承压大、韧性好，适应性强。
污水工程中不同材质管件性能及应用详解1、聚乙烯（PE）管PE管加工时不添加重金属盐稳定剂，材质无毒性，无结垢层，不滋生细菌，很好地解决了城市饮用水的二次污染。
除少数强氧化剂外，可耐多种化学介质的侵蚀；无电化学腐蚀。
在额定温度、压力状况下，PE管道可安全使用50年以上。
PE管韧性好，耐冲击强度高，重物直接压过管道，不会导致管道破裂。
PE管热熔或电熔接口的强度高于管材本体，接缝不会由于土壤移动或活载荷的作用断开。
管道质轻，焊接工艺简单，施工方便，工程综合造价低。
2、无规共聚聚丙烯（PP-R）给水管PP-R管又叫三型聚丙烯管，采用无规共聚聚丙烯经挤出成为管材，注塑成为管件。
是欧洲90年代初开发应用的新型塑料管道产品。
PP-R是80年代末，采用气相共聚工艺使5%左右PE在PP的分子链中随机地均匀聚合（无规共聚）而成为新一代管道材料。
它具有较好的抗冲击性能和长期蠕变性能。
PPR管优点：价格适中、性能稳定，耐热保温，耐腐蚀，内壁光滑不结垢、管道系统安全可靠，并不渗透，使用年限可达50年。
号称永不结垢、永不生锈、永不渗漏、绿色高级给水材料。
PPR管缺点：施工技术要求高，需采用专用工具及专业人士进行施工，方能确保系统安全。
PPR管材应用领域：（1）建筑物的冷热水系统，包括集中供热系统；（2）建筑物内的采暖系统、包括地板、壁板及辐射采暖系统；（3）可直接饮用的纯净水供水系统；（4）中央(集中)空调系统；（5）输送或排放化学介质等工业用管道系统。
3、铝塑复合给水管铝塑复合管是最早替代铸铁管的供水管，其基本构成应为五层，即由内而外依次为塑料、热熔胶、铝合金、热熔胶、塑料。
铝塑复合管有较好的保温性能，内外壁不易腐蚀，因内壁光滑，对流体阻力很小；又因为可随意弯曲，所以安装施工方便。
市场上主要有三种铝塑给水管：（1）PE／AL／PE（2）PE／AL／PEX（3）PEX／AL／PEX第一种是内外层为聚乙烯，第二种是内层为交联聚乙烯，外层为聚乙烯，第三种是内外层均为交联聚乙烯，中部层均为铝层。
几种大口径塑料排水排污管的分析与比较摘要：塑料排水排污管道属于非承压管道，一般是埋地铺设。
这种管道为了降低产品成本，管壁都不是实芯的，由于管材成型工艺的不同，管壁结构也不尽相同。
本文对市场上出现的各种管壁结构的塑料埋地排水排污管道，如：双壁波纹管、聚乙烯缠绕增强管（克拉管）、中空壁缠绕管、玻璃夹砂管等非承压管道做了初步的分析，并对各种管道的特点进行了比较。
面对市场上出现各种各样的塑料埋地排水排污管道，对将要涉足大口径塑料埋地排水排污管道生产的企业而言，究竟选择哪一种产品，才能满足市场的需求，并且在市场竞争中处于有利位置，文章从国内外各种塑料管材的应用情况，各种管材的生产工艺特点，生产设备，以及投资回报的情况等几方面进行了一些分析。
关键字：大口径塑料管，生产工艺及设备，比较，市场竞争力，投资回收期随着大口径塑料管材生产技术的不断发展，以及塑料管材与传统管材（如混凝土管、铸铁管等）相比所具有的优越性能，和国家有关部门相继制定的有关限制淘汰落后产品，推广使用新型环保产品的产业政策，在我国的市政工程中，新型塑料管材的应用发展非常迅速。
据有关统计资料显示，在欧洲，埋地用塑料排水排污管的消费量占到了塑料管总消费量的56%以上，远远高于用于建筑内的上、下水管的消费量（这一比例大约为8%）。
而目前在我国的情况是，埋地用塑料排水排污管的消费量占塑料管总消费量的12%不到，这就预示着在国内埋地排水排污用塑料管行业存在一个潜力巨大的市场。
况且我国的人均水资源和污水处理量与欧洲相比还有相当差距。
近年来，我们国家已越来越重视环境保护和环境治理问题，尤其是水资源的保护和治理问题。
截止到2004年，中国已成为了“中度缺水国家”，每年因为缺水而造成的工农业损失高达3000亿元人民币，经济发展和环境保护的矛盾日益突出。
因此，我国目前的水资源的现状也为埋地排水排污塑料管的大量推广使用提供了历史性机遇和客观条件。
1．大口径塑料埋地排水排污管的国内外动态根据发达国家的经验，塑料管按质量计，应用量最大的领域在室外的埋地排水排污管，据欧洲97年的调查，塑料管总用量226.4万吨中用于排水排污的为127.4万吨，占到56.2%，这是因为现代化的国家需要建设一个庞大的遍布城乡的排水排污管道系统，不仅生活排水、工业排水要进入这个管系，另外更多的雨水也需要通过这个排水系统收集处理和输送。
我国过去在埋地排水领域应用塑料管较为落后，原因一是我国过去对于环保不够重视，管系建设投资不足，多用传统的平接口水泥管，二是塑料埋地排水排污管其设计施工和验收需要全新的规范，我国过去研究应用经验不足，一直没有制定，因此，前几年有几家企业引进进口生产线后，难以打开市场，只停留在做个别试验工程的阶段，近几年来我国塑料埋地排水排污管市场开始起步，被认知，国家级的设计施工工程已陆续报批，塑料埋地排水排污管已成为新的投资热点，而大口径结构壁管更成为其中的首选。
相对于用于燃气输送和自来水输送的实壁压力管道而言，通常用于排水排污用途的塑料管材大多为结构壁管材，即管壁为具有特定形状的非承压管道。
原因是埋地排水排污用途的塑料管材主要承受来自管材外部的载荷，而不同于实壁管材主要承受管材内部的载荷。
对于承受外部载荷的塑料管材而言，管材的环刚度是一个重要指标（但不是唯一要求的指标）。
环刚度越高，则表示管材承受外部载荷的能力越高；反之，管材的环刚度越小，则表示管材承受外部载荷的能力越低。
根据材料力学的理论，管材的管壁设计成具有特定的结构，管材既能具有很好的力学特性，又能大大降低管材的重量（即生产用料），从而降低成本。
这也是各种结构壁管（不管哪种形式的结构壁，如波纹管，中空壁缠绕管等）之所以采用结构壁的根本理论原因——尽可能多得降低管材重量。
一般情况下，依据欧洲标准草案PrEN13476，结构壁管可分为A型管和B型管，A型管具有平滑的内外表面，并且又可分为A1型和A2型两种，A1型管壁为多层结构或轴向中空，如PVC芯层发泡管；A2型管壁为螺旋或径向中空，如中空壁缠绕管。
B型管具有平滑的内表面，实芯或中空的螺旋或环形肋的外表面，常见的如双壁波纹管，聚乙烯缠绕增强管（克拉管），螺旋缠绕式“波纹管”等。
从管材的生产工艺讲，结构壁管的生产工艺有直接挤出成型和缠绕成型两种成型工艺。
采用直接挤出成型工艺的结构壁管又有双壁波纹管和环形肋管两种，这两种管材的优点是整体性好，重量轻，且产量高，连接方便可靠，但因为挤出生产工艺的技术含量高，设备造价高，投资规模较大；缠绕成型的结构壁管可分为中空壁螺旋缠绕管和螺旋缠绕式“波纹管”，这两种管材的优点是其一可以轻易生产较大口径的管材；其二生产缠绕管的设备简单，投资很小。
但缠绕成型的管材生产工艺的缺点也很明显：由于熔接缝较长，熔接的可靠性难以控制和测量。
而且由于采用缠绕熔接工艺，回收料和填充料的使用受到很大的限制（由于回收料和填充料的性能较差，回收料和填充料使用较多时，熔接缝的熔接强度会更低，从而导致管材的强度较低）。
其中，采用缠绕成型工艺生产的中空壁缠绕管每米重量较高，生产效率低，这就必然导致生产成本居高不下，从而大大降低管材的市场竞争力。
正是由于上述原因，以双壁波纹管为代表的直接挤出成型生产工艺，一经研制开发成功，便被众多管材生产企业大量应用，为大规模生产和使用塑料埋地排水排污管材奠定了坚实的基础，从而极大地推动了塑料埋地排水排污管材的推广应用。
从大口径塑料埋地排水排污管在国外的应用情况看，应用量最多的是欧洲和美国。
尤其是美国，甚至都有专门的聚乙烯波纹管协会（CPPA），由此也可以看出聚乙烯波纹管在美国的应用情况。
在众多的结构壁管中，究竟应该选择哪一种类型的管材，要根据各国资源状况，工程的技术要求及城市规划等条件不同而有所差别。
但从综合角度来看，由于双壁波纹管所具有的明显优势，世界上大多数国家，排水排污管中应用最多的还是双壁波纹管。
我们认为，在上述几种结构壁管中，除非在工程需求的管材直径大到波纹管生产有较大困难的情况下（比如直径超过1200mm），应该优先选择双壁波纹管。
而如果采用缠绕成型工艺生产的管材（如中空壁缠绕管），由于管材本身的质量，米重（成本）和生产效率的原因，将很难与双壁波纹管竞争。
在建设部2002年发布的关于《淘汰落后的产品，推广使用新型建材》的文件中，明确提出，1200mm以下口径的埋地排水排污管优先选用双壁波纹管，超过1200mm可使用玻璃夹砂管、聚乙烯缠绕增强管和中空壁缠绕管等管材。
2．大口径埋地排水排污管生产设备的国内外动态就各种结构壁管的生产设备而言，不同的管材种类，相应的生产设备也大不一样。
缠绕成型的结构壁管生产设备，国外在上个世纪70年代便已推出，而我国企业1995年参考韩国技术开发了螺旋缠绕成型设备，但市场未能打开。
后来，国内引进了德国KRAH公司成套技术和设备，于1999年投产。
此后，国内又有2家企业相继引进了KRAH公司的技术，逐步打开了超大口径管材的市场。
近年来，韩国一些公司极力向我国推荐一种中空壁缠绕管生产线，由于中空壁缠绕管技术含量低，设备简单，造价低，投资小，我国很多塑料机械厂家，纷纷仿造了中空壁缠绕管生产线。
但由于这种管材本身的诸多缺点，中空壁缠绕管生产企业的情况并不乐观，许多生产企业面临着很大的市场压力。
最近市场还上出现了一种缠绕式“波纹管”生产设备，用来生产一种前文提到的缠绕式“波纹管”。
这种“波纹管”从外观看与直接挤出成型工艺生产的真正的波纹管非常相似，即管材内壁是平滑的表面，外壁呈“波纹状”。
其实这种“波纹管”与挤出成型的波纹管有着本质的区别：首先从成型工艺讲，它仍然属于缠绕管，自然它具有上述缠绕管的特点；其次从管壁结构讲，它的“波纹”状并非像挤出成型工艺生产的波纹管，它的“波纹”是非封闭的螺旋状结构，而真正的波纹管是封闭的环状结构，这两种结构的力学特点是截然不同的。
所以缠绕式“波纹管”具有的力学性能（不论是径向的抗弯强度，还是轴向的抗拉强度）与波纹管相比仍有很大的区别。
事实上，这种缠绕式“波纹管”并非什么新技术，早在我国70年代末、80年代初就已经有了这种管材的生产设备，最早是由沈阳塑料研究所和北京化工大学共同开发的，但始终没有推广开。
直接挤出成型的双壁波纹管生产线有PE和PVC两种。
由于PE和PVC这两种材料的加工性能的不同，生产PE和PVC双壁波纹管的生产设备也有很大的不同。
其中PVC由于材料特性的原因（如流动性差），管材的口径和波峰高度都受到了限制，故PVC双壁波纹管多为500毫米以下口径。
国外生产双壁波纹管设备的企业主要有：科玛、尤尼克、赫格勒、德罗斯巴赫、富朗克斯等，国内第一条PE双壁波纹管是在1997年由“山西塑料总厂”引进的“科玛公司”生产线（型号为CORMA 2020机型），后安徽国风也相继引进了“尤尼克”、“科玛”的PE双壁波纹管生产线，但生产能力远远不能满足我国市场的需求，且国外进口设备价格昂贵。
最近几年，国内一些有实力的塑机企业已经开始了大口径双壁波纹管生产线的研究开发。
这些企业在借鉴吸收国外先进生产设备的基础上，通过技术攻关，对比国外各种设备的优缺点，利用优势互补，成功推出了具有国际先进水平的大口径双壁波纹管生产线。
其中，潍坊中云机器公司的PE双壁波纹管生产线凭借领先的技术指标，可靠的品质，以及极其稳定的运行记录，获得了用户的高度认可，市场占有率遥遥领先。
目前，该公司直径达1200mm的双壁波纹管生产线正处在研制开发之中。
一旦该技术取得成功，将进一步拓宽国内PE双壁波纹管的应用领域。
3．选购大口径塑料埋地排水排污管生产设备要注意的几个问题前面介绍了各种埋地排水排污塑料管材在国内外的发展和应用概况，以及各种形式的管材的性能特点和生产工艺。
由于国内存在的巨大的排水排污塑料管的市场，直接导致了对塑料排水排污管道的需求剧增，国内已有众多具有相当实力的塑胶公司和上市公司纷纷涉足这一在塑料管消费量中份量最大的排水排污管市场。
正如前文所述，面对各种形式的结构壁管，在市场经济环境下，如何使自己的产品更具有竞争力，从而在市场竞争中脱颖而出，获得更大的市场份额，是所有已经涉足和将要涉足大口径塑料埋地排水排污管材生产的企业最关心的问题。
使产品在市场中有竞争力，可能涉及到企业的管理水平，原材料的选购，生产规模，生产工艺，生产设备等诸多因素。
本文仅从管材类型和生产设备的角度进行分析和比较，究竟选择何种类型的结构壁管，什么样的生产设备可达到质量过硬，成本更低，效率更高的目的，从而提升产品的市场竞争力。
3．1要确定选择什么样的管材生产设备，对管材生产企业而言，首先是要根据市场的需求和各种管材的特点，以及企业自身的具体情况，确定到底选择生产哪种类型的管材。
不论选择哪种形式的管材，要使产品具有竞争力，一项重要的工作是在满足质量要求的前提下，降低产品的成本。
