绝缘油的试验项目及标准

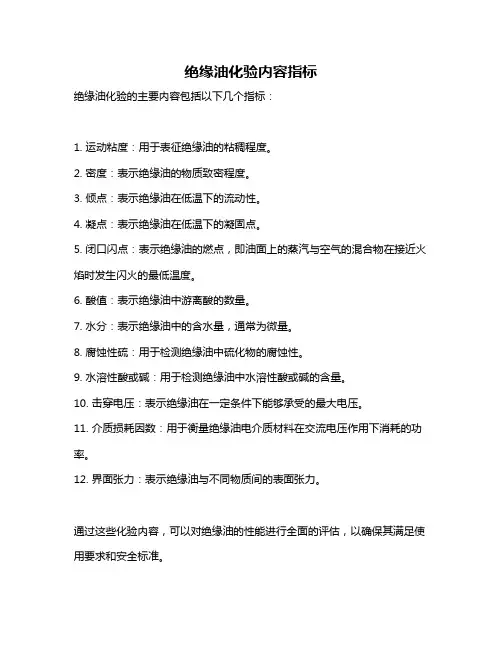

绝缘油化验内容指标
绝缘油化验的主要内容包括以下几个指标：
1. 运动粘度：用于表征绝缘油的粘稠程度。

2. 密度：表示绝缘油的物质致密程度。

3. 倾点：表示绝缘油在低温下的流动性。

4. 凝点：表示绝缘油在低温下的凝固点。

5. 闭口闪点：表示绝缘油的燃点，即油面上的蒸汽与空气的混合物在接近火焰时发生闪火的最低温度。

6. 酸值：表示绝缘油中游离酸的数量。

7. 水分：表示绝缘油中的含水量，通常为微量。

8. 腐蚀性硫：用于检测绝缘油中硫化物的腐蚀性。

9. 水溶性酸或碱：用于检测绝缘油中水溶性酸或碱的含量。

10. 击穿电压：表示绝缘油在一定条件下能够承受的最大电压。

11. 介质损耗因数：用于衡量绝缘油电介质材料在交流电压作用下消耗的功率。

12. 界面张力：表示绝缘油与不同物质间的表面张力。

通过这些化验内容，可以对绝缘油的性能进行全面的评估，以确保其满足使用要求和安全标准。

绝缘油耐压试验标准
绝缘油是电力设备中常用的一种绝缘介质，其性能直接关系到设备的安全可靠
运行。

为了确保绝缘油的质量，需要对其进行耐压试验，以验证其在高压条件下的绝缘性能。

绝缘油耐压试验标准是对绝缘油进行质量检测的重要依据，下面将介绍绝缘油耐压试验标准的相关内容。

首先，绝缘油耐压试验标准应包括测试的具体方法和要求。

在进行绝缘油的耐
压试验时，应该采用什么样的测试设备，测试过程中需要注意哪些细节，测试的具体步骤和要求等都应该在标准中明确规定，以确保测试结果的准确性和可比性。

其次，绝缘油耐压试验标准还应包括测试的参数和指标。

在进行绝缘油的耐压
试验时，需要针对不同类型的绝缘油制定相应的测试参数和指标，如测试的电压、温度、时间等，以及测试结果的判定标准，这些都应该在标准中进行详细说明，以便实际测试时能够按照标准进行操作。

另外，绝缘油耐压试验标准还应包括测试结果的评定和报告要求。

在进行绝缘
油的耐压试验后，需要对测试结果进行评定，并按照标准规定的要求进行结果报告，报告中应包括测试的具体条件、测试结果及评定，以及测试过程中可能存在的问题和建议等内容，以便后续的数据分析和使用。

综上所述，绝缘油耐压试验标准是对绝缘油进行质量检测的重要依据，其内容
应包括测试的具体方法和要求、测试的参数和指标，以及测试结果的评定和报告要求等内容。

只有严格按照标准进行测试，才能确保绝缘油的质量达到要求，保障电力设备的安全运行。

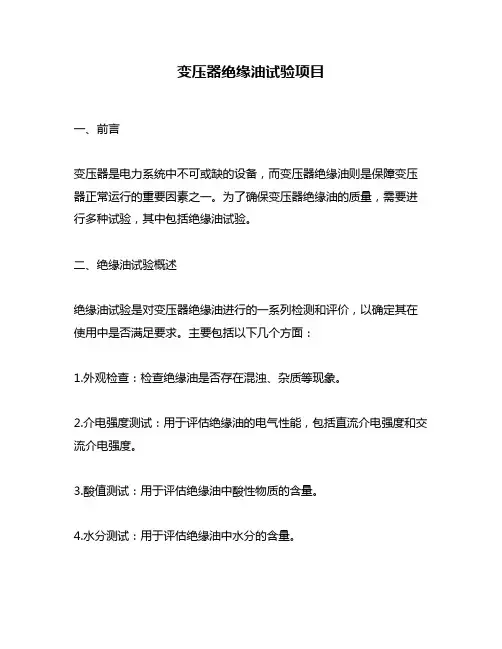

变压器绝缘油试验项目一、前言变压器是电力系统中不可或缺的设备，而变压器绝缘油则是保障变压器正常运行的重要因素之一。

为了确保变压器绝缘油的质量，需要进行多种试验，其中包括绝缘油试验。

二、绝缘油试验概述绝缘油试验是对变压器绝缘油进行的一系列检测和评价，以确定其在使用中是否满足要求。

主要包括以下几个方面：1.外观检查：检查绝缘油是否存在混浊、杂质等现象。

2.介电强度测试：用于评估绝缘油的电气性能，包括直流介电强度和交流介电强度。

3.酸值测试：用于评估绝缘油中酸性物质的含量。

4.水分测试：用于评估绝缘油中水分的含量。

5.溶解气体分析：用于评估绝缘油中溶解气体的种类和含量。

6.色谱分析：通过色谱仪对绝缘油中有机化合物进行分析，以确定其组成和含量。

三、具体项目介绍1.外观检查外观检查是绝缘油试验中最基础的项目之一。

在进行其他试验前，需要先进行外观检查，以确保绝缘油没有明显的混浊、杂质等现象。

具体操作方法为：将绝缘油样品倒入透明的玻璃瓶中，观察其颜色和透明度。

2.介电强度测试介电强度测试是评估绝缘油电气性能的重要项目之一。

直流介电强度测试和交流介电强度测试都是必须进行的试验。

具体操作方法为：（1）直流介电强度测试：将绝缘油样品倒入直流介电强度测量仪中，通过施加高压来评估其承受高压的能力。

（2）交流介电强度测试：将绝缘油样品倒入交流介电强度测量仪中，通过施加交流高压来评估其承受高压的能力。

3.酸值测试酸值测试是评估绝缘油中酸性物质含量的重要项目之一。

具体操作方法为：将绝缘油样品倒入酸值测量仪中，在加入酸碱指示剂的情况下，通过滴定的方式来测量其酸值。

4.水分测试水分测试是评估绝缘油中水分含量的重要项目之一。

具体操作方法为：将绝缘油样品倒入水分测量仪中，在加热和气流吹扫的情况下，通过检测气流中的湿度来评估绝缘油中的水分含量。

5.溶解气体分析溶解气体分析是评估绝缘油中溶解气体种类和含量的重要项目之一。

具体操作方法为：将绝缘油样品倒入溶解气体测量仪中，在加压和降压的情况下，通过检测气体压力变化来评估绝缘油中不同种类气体的含量。

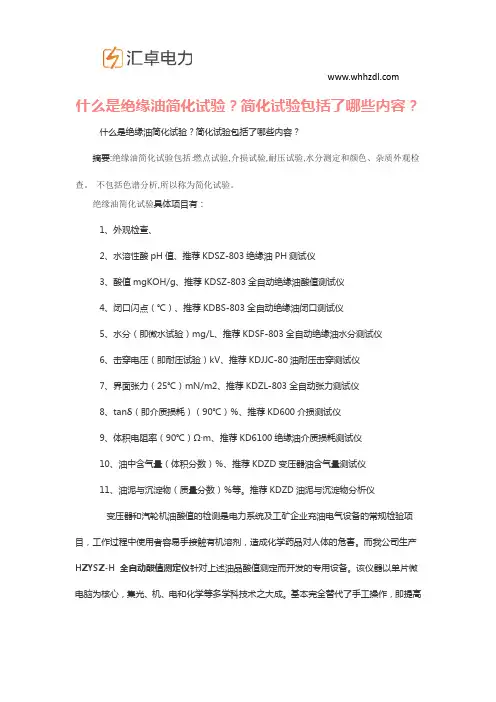

什么是绝缘油简化试验？简化试验包括了哪些内容？什么是绝缘油简化试验？简化试验包括了哪些内容？摘要:绝缘油简化试验包括:燃点试验,介损试验,耐压试验,水分测定和颜色、杂质外观检查。

不包括色谱分析,所以称为简化试验。

绝缘油简化试验具体项目有：1、外观检查、2、水溶性酸pH值、推荐KDSZ-803绝缘油PH测试仪3、酸值mgKOH/g、推荐KDSZ-803全自动绝缘油酸值测试仪4、闭口闪点（℃）、推荐KDBS-803全自动绝缘油闭口测试仪5、水分（即微水试验）mg/L、推荐KDSF-803全自动绝缘油水分测试仪6、击穿电压（即耐压试验）kV、推荐KDJJC-80油耐压击穿测试仪7、界面张力（25℃）mN/m2、推荐KDZL-803全自动张力测试仪8、tanδ（即介质损耗）（90℃）％、推荐KD600介损测试仪9、体积电阻率（90℃）Ω·m、推荐KD6100绝缘油介质损耗测试仪10、油中含气量（体积分数）％、推荐KDZD变压器油含气量测试仪11、油泥与沉淀物（质量分数）％等。

推荐KDZD油泥与沉淀物分析仪变压器和汽轮机油酸值的检测是电力系统及工矿企业充油电气设备的常规检验项目，工作过程中使用者容易手接触有机溶剂，造成化学药品对人体的危害。

而我公司生产HZYSZ-H 全自动酸值测定仪针对上述油品酸值测定而开发的专用设备。

该仪器以单片微电脑为核心，集光、机、电和化学等多学科技术之大成。

基本完全替代了手工操作，即提高了工作效率，又减轻了操作人员的劳动强度，最大限度地减少了有机溶剂等化学药品对人体的危害。

我公司全自动油酸值测定仪采用中和法原理，于常温状态下，微机控制自动完成加液、搅拌、滴定及终点判断。

采用触摸式液晶屏选择所有工作参数，人机对话界面简洁友好，操作方便，油样平均分析周期为2分钟左右。

可分别显示多至35组的测定结果，并可打印输出多项与测定相关的参数。

采用特制的试剂瓶盛装萃取液和中和液。

其中萃取液采用玻璃容器存储，以保证无塑料添加剂污染物。

变压器油的标准：变压器绝缘油的常规试验项目(物理－－化学性质的项目)1》在20/40℃时℃比重不超过0.895(新油)。

2》在50℃时粘度(思格勒)不超过1.8(新油)。

3》闪光点(℃)不低于135(运行中的油不比新油降低5℃以上)。

4》凝固点(℃)不高于-25(在月平均最低气温不低于-10℃的地区，如无凝固点为-25℃的绝缘油时，允许使用凝固点为-10℃的油)。

5》机械混合物无。

6》游离碳无。

7》灰分不超过(%)0.005(运行中的油0.01)。

8》活性硫无。

9》酸价(KOH毫克/克油)不超过0.05(运行中的油0.4)。

10》钠试验的等级为2。

11》安定性：<1>氧化后的酸价不大于0.35。

<2>氧化后沉淀物含量(%)0.1。

12》电气绝缘强度(标准间隙的击穿电压)不低于(KV)：<1>用于35KV及以上的变压器(40)。

<2>用于6～35KV的变压器(30)。

<3>用于6KV以下的变压器(25)。

13》溶解于水的酸或殓无。

14》水分无。

15》在+5℃时的透明度(盛于试管内)透明。

16》tgδ和体积电阻(如果浸油后的变压器tgδ和C2/C50值增高则应进行测量)tgδ不超过(%)在20℃时为1(运行中为2)，在70℃时为4(运行中为7)，体积电阻(无规定值但应与最低值进行比较)。

绝缘油和SF6 气体gb5015020.0.1 绝缘油的试验项目及标准，应符合表20.0.1 的规定。

20.0.2 新油验收及充油电气设备的绝缘油试验分类，应符合表20.0.2 的规定。

20.0.3 绝缘油当需要进行混合时，在混合前，应按混油的实际使用比例先取混油样进行分析，其结果应符合表20.0.1 中第8、11项的规定。

混油后还应按表20.0.2 中的规定进行绝缘油的试验。

20.0.4 SF6新气到货后，充入设备前应按国家标准《工业六氟化硫》GB12022 验收，对气瓶的抽检率为10%，其他每瓶只测定含水量。

绝缘油试验项目及标准绝缘油是变压器中的重要绝缘介质，其性能直接影响着变压器的安全运行。

为了保证变压器的正常运行，必须对绝缘油进行严格的试验和监测。

本文将介绍绝缘油试验的项目及标准，以便广大变压器运维人员更好地了解和掌握绝缘油试验的相关知识。

1. 外观检查。

外观检查是绝缘油试验的首要项目之一。

通过外观检查可以初步了解绝缘油的质量状况，包括颜色、透明度、悬浮物等情况。

合格的绝缘油应该呈现出清澈透明的状态，没有悬浮物和杂质。

2. 介电强度测试。

介电强度测试是评价绝缘油绝缘性能的重要指标之一。

通过介电强度测试可以检验绝缘油在高电压下的绝缘能力。

按照国家标准，绝缘油的介电强度应该符合相应的规定数值，以确保其在变压器中的绝缘效果。

3. 水分含量测试。

水分是绝缘油中常见的污染物之一，过高的水分含量会降低绝缘油的绝缘性能，甚至导致绝缘油的老化。

因此，通过水分含量测试可以及时发现绝缘油中的水分含量是否超标，从而采取相应的处理措施。

4. 酸值测试。

酸值是评价绝缘油酸性物质含量的重要指标之一。

过高的酸值会导致绝缘油的腐蚀性增强，从而加速变压器的老化。

因此，通过酸值测试可以及时了解绝缘油中酸性物质的含量，以便进行相应的处理和调整。

5. 氧化安定性测试。

氧化安定性是评价绝缘油抗氧化性能的重要指标之一。

绝缘油在长时间运行过程中，会受到氧化的影响，从而导致其性能下降。

通过氧化安定性测试可以评估绝缘油的抗氧化能力，及时发现绝缘油的老化情况。

6. PCBs含量测试。

PCBs是一类常见的有机污染物，对人体和环境具有较大的危害。

因此，对绝缘油中的PCBs含量进行测试是非常必要的。

合格的绝缘油应该具有低于规定标准的PCBs含量，以确保其安全使用。

综上所述，绝缘油试验项目及标准是保证变压器正常运行和延长变压器寿命的关键之一。

只有严格按照相关标准进行绝缘油试验，及时发现绝缘油中的问题并进行处理，才能保证变压器的安全运行和可靠性。

希望本文能为广大变压器运维人员提供一些帮助，使他们更好地了解和掌握绝缘油试验的相关知识。

绝缘油检测相关标准一种润滑油。

通常由深度精制的润滑油基础油加入抗氧剂调制而成。

低温性能、氧化安定性和介质损失是电器绝缘油的三个主要性能指标。

（001）（14.12.24）检测产品：变压器油⇒⇒⇒检测项目及标准详情油开关油、电容器油、电缆油、矿物绝缘油等。

检测项目：闪点、机械混合物、游离碳、灰分、酸碱反应、水分、电气击穿强度、水溶性酸、外观、水溶性酸、酸值、闪点（闭口）、界面张力、介质损耗因数、击穿电压、体积电阻率、油中含气量、油泥、沉淀物、油中溶解气体组分含量色谱分析等。

检测信息仅部分列举，如要了解详情可咨询科标能源实验室。

检测标准：DL/T1094-2008电力变压器用绝缘油选用指南DL/T1204-2013矿物绝缘油热膨胀系数测定法DL/T285-2012矿物绝缘油腐蚀性硫检测法裹绝缘纸铜扁线法DL/T423-2009绝缘油中含气量测定方法真空压差法DL/T429.9-1991电力系统油质试验方法--绝缘油介电强度测定法DL/T450-1991绝缘油中含气量的测试方法--二氧化碳洗脱法DL/T702-1999矿物绝缘油中糠醛含量测定方法(分光光度法)DL/T703-1999绝缘油中含气量的气相色谱测定法DL/T846.7-2004高电压测试设备通用技术条件第7部分:绝缘油介电强度测试仪DL/T929-2005矿物绝缘油、润滑油结构族组成的红外光谱测定法GB11142-1989绝缘油在电场和电离作用下析气性测定法GB/T12580-1990加抑制剂矿物绝缘油氧化安定性测定法GB/T14542-2005运行变压器油维护管理导则GB/T17623-1998绝缘油中溶解气体组分含量的气相色谱测定法GB/T17648-1998绝缘液体局部放电起始电压测定试验程序GB2536-2011电工流体变压器和开关用的未使用过的矿物绝缘油GB/T25961-2010电气绝缘油中腐蚀性硫的试验法GB/T507-2002绝缘油击穿电压测定法GB/T7252-2001变压器油中溶解气体分析和判断导则GB/T7603-2012矿物绝缘油中芳碳含量测定法GB7604-1987矿物绝缘油芳烃含量测定法JB/T10431-2004高燃点绝缘油电力变压器NB/SH/T0811-2010未使用过的烃类绝缘油氧化安定性测定法NB/SH/T0812-2010矿物绝缘油中2-糠醛及相关组分测定法NB/SH/T0836-2010绝缘油酸值的测定自动电位滴定法NB/SH/T0837-2010矿物绝缘油低温运动黏度测定法SH/T0304-1999电气绝缘油腐蚀性硫试验法SH/T0725-2002石油基绝缘油碳型组成计算法SH/T0792-2007电器绝缘油中2，6-二叔丁基对甲酚和2，6-二叔丁基苯酚含量测定法（红外吸收光谱法）SH/T0802-2007绝缘油中2，6-二叔丁基对甲酚测定法SH/T0803-2007绝缘油中多氯联苯污染物的测定毛细管气相色谱法SH/T0804-2007电器绝缘油腐蚀性硫试验银片试验法SN/T1792-2014电气绝缘油中多氯联苯含量的测定气相色谱法。

变压器油标准按照《电气装置安装工程-但其设备交接试验标准》GB50150-2006规程要求；绝缘油试验项目及标准1、外状：透明，无杂质或悬浮物；2、水溶性酸（pH值）>5.4；3、酸值，mgKOH/g：≦0.03；4、闪点（闭口）（℃）：不低于DB-10:140\DB-25:140\DB-45:135;5、水分（mg/L)：500kV:≦10 220-330kV:≦15 110kV及以下电压等级：≦206、外界张力（25℃）：（mN/m)≧357、介质损耗因数tanδ(%)：90℃时，注入电气设备前≦0.5 注入电气设备后≦0.78、击穿电压：500kV:≧60kV 330kV≧50kV 60-220kV≧40kV 35kV及以下电压等级≧35kV还有如果是预防性试验的则要求又有所不同具体的请查看《电力设备预防性试验规程》DL/T 596—1996变压器（绝缘）油进行过滤的目的是除去油中的水分和杂质，提高油的耐电强度，保护油中的纸绝缘，也可以在一定程度上提高油的物理、化学性能。

配电变压器大都安装在露天环境中，绝缘油（变压器油）受外界杂质、和空气接触以及设备本身运行温度较高的影响，使油的质量逐渐变坏。

变质后的绝缘油（变压器油）就不会起到应有的绝缘、冷却作用。

为防止因油质变坏而致使的安全运行受到影响，应对正常运行的配电定期采油样进行化验分析，并根据分析结果对油进行相应的处理。

配电运行油化学监督的检验周期规定为至少3年一次。

常规检验项目包括酸值、水溶性酸、闪点、击穿电压、外状。

应注意的是：若设备经常带负荷比较高，应在规定试验周期的基础上，增加检验次数;若经检验的项目某些指标明显接近所控制的极限值时，也应增加检验次数；由于运行油的质量随老化程度和所含杂质等条件的不同变化很大，通常不能单凭一种试验项目作为评价油质状态的依据。

应根据所测定的几项主要特征指标进行综合分析。

1、酸值其超极限值为大于0.1mgKOH/g。

油浸式变压器绝缘油试验项目油浸式变压器是电力系统中常见的重要设备，其正常运行对电网稳定运行至关重要。

而变压器的绝缘油则是保障其正常运行的重要组成部分。

为了确保变压器绝缘油的质量和性能符合要求，进行绝缘油试验就显得尤为重要。

绝缘油试验项目主要包括介质损耗因数测试、介质电阻率测试、含水量测试、气体溶解度测试、抗氧化稳定性测试等。

这些试验项目可以全面评估绝缘油的绝缘性能、含水量、气体溶解度以及抗氧化能力，从而判断绝缘油是否需要更换或调整运行参数。

介质损耗因数测试是评估绝缘油绝缘性能的重要指标之一。

通过测试绝缘油在一定频率下的损耗因数，可以判断绝缘油中是否存在杂质、水分或其他导致绝缘性能下降的因素。

一般来说，损耗因数越低，绝缘油的绝缘性能就越好。

介质电阻率测试则是评估绝缘油的绝缘强度的重要指标。

绝缘油的电阻率是指在一定温度下，单位长度和单位截面积的绝缘油的电阻值。

电阻率越高，说明绝缘油的绝缘强度越大，其绝缘性能也就越好。

含水量测试是评估绝缘油中水分含量的重要指标。

水分是导致绝缘油绝缘性能下降的主要因素之一，过高的含水量会导致绝缘油的绝缘强度下降，甚至引发击穿故障。

因此，定期测试绝缘油中的含水量，并根据测试结果采取相应的措施十分必要。

气体溶解度测试是评估绝缘油中气体含量的重要指标。

绝缘油中溶解的气体会影响绝缘油的介电性能，过高的气体含量会导致绝缘油的介电强度下降，甚至引发击穿故障。

因此，测试绝缘油中气体溶解度是保障变压器正常运行的重要手段之一。

抗氧化稳定性测试则是评估绝缘油的抗氧化能力的重要指标。

绝缘油在长期运行过程中，会受到氧化作用的影响，导致其性能下降。

通过测试绝缘油的抗氧化稳定性，可以评估绝缘油在长期运行中的稳定性，及时采取措施保护绝缘油的性能。

总的来说，油浸式变压器绝缘油试验项目是确保变压器正常运行的重要环节。

通过定期进行绝缘油试验，可以及时发现绝缘油中存在的问题，并采取相应的措施，保障变压器的安全稳定运行。

变压器绝缘油的要求绝缘油的要求注：①绝缘油取样方法按GB5797—87〔电力用油、变压器油、（汽轮机油）取样方法〕。

① 气体浓度达成到注意值时，应进行追踪分析，查明原因，注意值不是划分设备有无故障的唯一标准。

该表数值不适用于从气体继电器放气取出的气样。

② 影响电流互感器和电容式套和油中氢气含量的因素较多，有的氢气含量低于表中数值，若增加较快，也应引起注意，有的只有氢气含量超过表中数值，若无明显增加趋势，也可判断为正常。

3、采取油样的要求（1）采取油样工作必须由受过专门训练有这方面经验的专业人员进行；（2）油样瓶为500—1000毫升具磨口塞的玻璃瓶，事先经过洗净和烘干（用蒸馏水洗净）；（3）油样瓶应贴标签，注明设备名称，采样日期，采样人姓名，气候，温度等情况；（4）对色谱试验，应按试验方法要求进行采样。

（5）变压器采样时应从下部采样门处采样，采样前油门要先用干净抹布擦净，再放油冲洗干净，并放油冲洗油瓶至少两遍，然后直接将油注入样瓶中（中间不得使用胶管、滤纸或其他容器，工具等过渡），必须将样瓶注满，不得留有空间，然后再用瓶塞盖紧，清扫干净后贴上标签；（6）套管取油样较困难，因此可从套管顶部使用抽子塑料管（或胶管）取样，但不能一种工具多个套管取样共同使用，以免影响测试的正确性；（7）取样时，要样瓶与被采油样设备的油温相差不应大于3—5℃，特别是冬天要予先把变压器内的热油注入样瓶内使之温热，然后把油倒出，并立即采油样装满样瓶。

从户外拿进户内的空的盛满油的油样瓶，应当塞紧并保持3—4小时，直到其温度与室温相等以后，方可打开瓶塞；（8）油样的数量：新油验收1.5~2Kg(简化试验)，耐压试验0.5Kg，色谱分析200~300毫升（应取满瓶）。

绝缘油试验内容
绝缘油试验是一项检测变压器油绝缘性能的重要方法。

其主要内容包括以下几个方面：
1. 介电强度试验：将变压器油样品放置于试验电极间，施加高电压，测定其耐受电压的大小。

2. 漏失因数试验：通过测定变压器油样品在交变电压下的电流大小，评估其介质的损耗损失程度。

3. 电介质损耗角正切试验：测定变压器油样品在一定频率下的正切角，评估其介质的能量损耗情况。

4. 水分测定：采用库仑色谱法或卡尔费伦滴定法，测定变压器油中的水分含量，从而评估其绝缘油的干燥性质。

5. 溶解气体分析试验：通过对变压器油中气体组分的分析，包括氧气、氢气、氮气、二氧化碳等，评估其劣化状态，从而确定其绝缘性能。

以上为绝缘油试验的主要内容，对于保障变压器运行安全、延长使用寿命有着重要的意义。

油浸式变压器绝缘油试验项目油浸式变压器是电力系统中常见的重要设备之一，其正常运行对于电网稳定运行具有至关重要的作用。

为了确保油浸式变压器的绝缘性能，绝缘油试验是必不可少的一项工作。

本文将重点介绍油浸式变压器绝缘油试验项目的相关内容。

一、绝缘油的作用绝缘油在油浸式变压器中起着重要的绝缘和冷却作用。

通过对绝缘油的测试可以了解油的绝缘性能和污染情况，保证油的质量符合要求，从而保障变压器的正常运行。

二、绝缘油试验项目1. 介质损耗和介质电阻测试：介质损耗测试是评价绝缘油中溶解气体和水分的指标，介质电阻测试是评价绝缘油中杂质的指标。

这两项测试能够反映绝缘油的绝缘性能和清洁程度。

2. 闪点测试：闪点是指绝缘油在一定条件下遇热发生瞬间燃烧的最低温度。

闪点测试可以判断绝缘油的易燃性，保证变压器在运行过程中不会发生火灾等事故。

3. 酸值测试：酸值是指绝缘油中酸性物质的含量。

高酸值会降低绝缘油的绝缘性能，导致变压器运行不稳定。

因此，酸值测试是非常重要的一项指标。

4. 水分测试：水分是绝缘油中常见的杂质之一，过多的水分会降低绝缘油的绝缘性能，导致绝缘击穿。

水分测试可以及时发现绝缘油中的水分含量，确保绝缘油的质量。

5. 氧化安定性测试：氧化安定性是指绝缘油在高温高压下的抗氧化性能。

氧化安定性测试可以评估绝缘油在变压器运行过程中的稳定性，确保绝缘油长时间使用不会发生氧化变质。

三、绝缘油试验的重要性绝缘油试验是保证油浸式变压器正常运行的重要手段。

通过定期对绝缘油进行检测，可以及时发现绝缘油中的杂质和水分，保证绝缘油的质量符合要求，延长变压器的使用寿命，确保电力系统的安全稳定运行。

四、结语绝缘油试验项目对于油浸式变压器的安全稳定运行至关重要。

只有定期对绝缘油进行检测，及时发现问题并采取有效措施，才能保证油浸式变压器的正常运行，为电力系统的稳定运行提供有力保障。

希望本文对您有所帮助，谢谢阅读！。

7绝缘油试验7.1绝缘油例行试验油样提取应遵循设备技术文件之规定，特别是少油设备。

例行试验项目如表91所示。

表91绝缘油例行试验项目例行试验项目要求说明条款视觉检查透明，无杂质和悬浮物见7.1.1条击穿电压≥50kV（警示值），5OOkV及以上≥45kV（警示值），33OkV“OkV（警示值），22OkV≥35kV（警示值）1110kV∕66kV见7.1.2条水分≤15mg∕1（注意值），330kV及以上≤25mg∕1（注意值），22OkV及以下见7.1.3条介质损耗因数（90℃）≤0.02（注意值），500kV及以上≤0.04（注意值），330kV及以下见7.1.4条酸值≤0.1mg（KOH）∕g（注意值）见7.15条油中含气量（v/v）330kV及以上变压器、电抗器：≤3%J07.1.6条7.1.1 视觉检查凭视觉检测油的颜色，粗略判断油的状态。

评估方法见表92。

可参考D1429.1和D1 429.2oQ/GDW168—200843表92油质视觉检查及油质初步评估视觉检测淡黄色黄色深黄色棕褐色油质评估好油较好油轻度老化的油老化的油7.1.2 击穿电压击穿电压值达不到规定要求时，应进行处理或更换新油。

测量方法参考GB/T507o7.1.3 水分测量时应注意油温，并尽量在顶层油温高于60°C时取样。

测量方法参考GB/T7600或GB/T7601o怀疑受潮时,应随时测量油中水分。

7.1.4 介质损耗因数介质损耗因数测量方法参考GB/T5654β7.1.5 酸值酸值大于注意值时（参见表93）,应进行再生处理或更换新油。

油的酸值按GB/T264测定。

表93酸值及油质评估酸值,mg（KOH）∕g0.030.10.20.5油质评估新油可继续运行下次维修时需进行再生处理油质较差7.1.6 油中含气量油中含气量测量方法参考D1/T703、D1/T450或D1/T423o7.2绝缘油诊断性试验新油，或例行试验后怀疑油质有问题时应进行诊断试验，试验结果应符合要求。

变压器绝缘油试验项目说明变压器绝缘油试验项目说明1.引言变压器绝缘油试验是确定变压器绝缘系统性能的重要步骤之一。

本文将重点介绍变压器绝缘油试验的目的、方法和评估标准，以及其中涉及到的一些关键概念和注意事项。

2.试验目的变压器绝缘油试验的主要目的是评估绝缘油的绝缘性能和有效性，以确保变压器在正常运行条件下能够提供稳定、高效的电能传输。

通过对绝缘油的测试，可以及时发现潜在的故障风险，采取相应的措施进行维修和保养。

3.试验方法变压器绝缘油试验主要包括以下几个方面：3.1 直流电阻试验直流电阻试验是评估绝缘油中固体污染物含量的常用方法。

通过测量电流和电压的关系，可以计算出绝缘油中固体污染物的电阻值。

较高的电阻值表示绝缘油较为纯净，而较低的电阻值可能表明绝缘油中存在固体污染物。

3.2 破坏电压试验破坏电压试验被用来评估绝缘油的耐电压能力。

在此试验中，通过逐渐增加电压的大小，直至绝缘油发生击穿。

破坏电压试验可以检测到绝缘油中存在的电气缺陷，如水分、气泡和固体颗粒。

3.3 水分含量试验水分是影响绝缘油性能的重要因素之一。

水分含量试验可以确定绝缘油中的水分含量，通常使用库仑滴定法进行测量。

低水分含量通常是绝缘油优良性能的指标，而高水分含量可能会导致绝缘性能下降并引发设备故障。

4.评估标准在进行变压器绝缘油试验时，需要根据相应的标准进行评估。

比较常用的标准包括国际电工委员会(IEC)和中国国家标准(GB)。

根据标准的要求，可以对试验结果进行判断，确定绝缘油的合格性并采取相应的处理措施。

5.关键概念和注意事项在进行变压器绝缘油试验时，需要了解一些关键概念和注意事项：5.1 绝缘油采样方法绝缘油采样方法应符合相关标准的要求。

通常采用瓶采样法或管采样法进行绝缘油的取样。

在采样过程中，需要注意绝缘油的密封性和样品的保存方式，以避免外界因素对试验结果的影响。

5.2 试验设备和仪器校准试验设备和仪器的选择应当符合标准的规定，并保证其准确性和可靠性。

关于变压器油不同阶段的试验项目及取样方法一、项目1. 新油到来，注入设备之前：击穿电压；含水量；含气量；介损90℃。

标准见《运行中变压器油维护管理导则》（GB14542-93）2. 注油、热循环后：击穿电压；含水量；含气量；介损90℃。

标准见《运行中变压器油维护管理导则》（GB14542-93）3. 投运前：外观；水溶性酸pH值；酸值；闪点；含水量；击穿电压；界面张力；介损；体积电阻率；含气量（对电压等级为330kV及以上的才做含气量）标准见《预规》（DL/T 596—1996）4. 关于色谱分析：投运前应至少做一次，如果在现场进行感应耐压和局部放电试验，则应在试验后再作一次检测。

变压器和电抗器至少应在投运后1d(仅对电压330kV及以上的变压器和电抗器、容量在120MVA及以上的发电厂升压变压器)、4d、10d、30d各做一次检测，若无异常，可转为定期检测。

标准见《变压器油中溶解气体分析和判断导则》（DL/ T722—2000）二、取样方法1. 需用注射器取样的项目有：含水量；含气量；色谱分析。

取样方法见《变压器油中溶解气体分析和判断导则》（DL/ T722—2000）2. 其他项目只用，常规取样方法。

取样方法见《电力用油(变压器油、汽轮机油)取样方法》（GB7597—87）3. 取样量：（引自《电力用油(变压器油、汽轮机油)取样方法》（GB7597—87））a.进行油中水分含量测定用的油样，可同时用于油中溶解气体分析，不必单独取样。

b.常规分析根据设备油量情况采取样品，以够试验用为限。

c.做溶解气体分析时，取样量为50～100mL。

d.专用于测定油中水分含量的油样，可取20mL。

充油变压器，在上部有的是充气，有的是抽真空。

若是充气的，随时可以取，但不要太多，以防内部气压过低。

抽真空的，若是到现场后，要等很长时间再安装，而现场有没有抽真空的设备，就最好不要取，以防水分进入变压器。

若马上安装，就可以将真空破坏后，再取油样。
