水利水电工程地质勘察

坑探工程的编录主要是绘制展示图。
二、钻探(drilling) 利用钻探机械和工具在岩土层中
钻孔的勘探方法。可直接探明地层岩性、地质构造、地下水埋深、含水层类型和厚度、滑坡位置及岩溶情况，还可取岩心，在钻孔中试验。
(一)钻探方法和设备
人力(洛阳铲、麻花钻 )
机械
(各式钻机
冲击钻探
)
1、划分土层 2、估算土的物理力学指标 34、、确预静定估力浅单触基桩探础承具的载有承力测载试力连续、快速、效率 5、判高定、饱功和能砂多土的和特粉点土，的兼液勘化探势与测试双
重作用。适用于粘性土、粉土、砂土
，但对碎石类土难以贯入。
三、动力触探试验(dynamic sounding)
1.圆锥动力触探试验（DPT）
现场检验与监测(observation)
岩土体形状的监测：物理力学特性测试变形观测应力量测
环境条件的监测：地下水监测滑坡监测
地基基础的监测：天然地基的验槽与监测桩基工程的监测地基加固和处理的监测深基坑支护结构的监测建筑沉降的监测
工程地质勘察资料的整理
勘察报告的基本内容（1）委托单位、场地位置、工作简况、勘察的目的、要求和任务；（2）勘察方法及各项勘察工作的数量布置及依据；（3）场地工程地质条件分析，包括地形地貌、地层岩性、地质构造、水文地质和不良地质现象等内容，对场地稳定性和适宜性作出评价；（4）岩土参数的分析与选用，包括各项岩土性质指标的测试成果及其可靠性和适宜性，评价其变异性，提出其标准值。
工程地质测绘可分为综合性测绘和专门性测绘。
一、工程地质测绘的研究内容包括工程地质条件的全部要素。
二、工程地质测绘的范围、比例尺和精度取决于拟建库坝及建筑物类型和规模、

第八章水利水电工程地质勘察

第一节工程地质测绘
工程地质测绘是工程地质勘察中最重要、最基本的勘察方法。
它是运用地质学的实际和方法，经过野外调查和综合研讨勘察区的地貌、地层岩性、地质结构、物理地质现象、水文地质条件等，并将它们填绘在适当比例尺的地形图上，为下一步布置勘探、实验及临时观测任务打下基础。
水利水电工程测绘比例尺参照表
其他修建物的工程地质条件，包括对引水隧洞、渠道、厂址、泄洪修建物、通航修建物和导流工程等的工程地质条件停止论述，对不良地质要素提出处置意见。
临时观测不只在工程地质勘察进程中是一项很重要的任务，而且就是在修建物修建后，为确保修建物平安运转和验证工程地质预测或评价的结论，也具有很重要的意义。
有关水利水电工程在运转时期水文地质及工程地质需临时观测的内容，见下页表所列。
临时观测项目和内容〔1〕
临时观测项目和内容〔2〕
第四节工程地质勘察效果报告
四、遥感技术在工程地质测绘中的运用
遥感是依据电磁波辐射实际，运用现代化探测手腕(如航空摄影、电视摄影、红外扫描、地质雷达等)，借助于车、船、气球、飞机、天然卫星等各种运载工具，经过对地质体的电磁波辐射信号的接纳记载，加工整理成为图像和数据，从而对地质体停止探测和识别技术。
第二节工程地质勘探
3．初步设计勘察
初步设计勘察，是在可行性研讨阶段选定的坝址和修建场地上停止的勘察。其目的是查明水库区及修建物地域的工程地质条件，为选定坝型、枢纽布置停止地质论证，并为修建物设计提供地质资料。
4．技施设计勘察
技施设计勘察是在初步设计阶段选定的枢纽修建物场地上停止的勘察。其目的是检验前期勘察的地质资料与结论，为优化修建物设计提供地质资料。
二、地质点测绘方法

水利水电工程地质勘察(21页)PPT

第八章水利水电工程地质勘察
1
第八章水利水电工程地质勘察
概述 8.1 工程地质测绘 8.2 工程地质勘探 8.3 工程地质试验及长期观测 8.4 工程地质勘察成果报告
思考与作业 2
概述
在水利水电工程兴建之前，都要进行工程地质勘察工作，其目的是查明水库和水工建筑物地区的工程地质条件，分析预测可能出现的工程地质问题，充分利用有利的地质条件，避开或改造不利的地质因素，为工程的规划、设计、施工和运用提供可靠的地质依据。
与施工方法有关的地质技术试验灌浆试验15
8.3 工程地质试验及长期观测
长期观测的内容：
地下水动态观测区域构造稳定性观测边坡（滑坡）变形监测地下洞室围岩变形监测坝基（坝肩）岩体位移和应和监测水库渗漏监测地形变监测地震监测
16
8.4 工程地质勘察成果报告
一、工程地质勘察报告
不同勘察设计阶段的报告：
9
勘探工作主要探明以下问题:
1)揭露地层岩性的变化规律，如覆盖层的性质和厚度，岩体性质及风化带的特征，软弱夹层及可溶性岩层的特性、分布等。
2)查明地质构造，如岩层产状变化、构造形态、断层性质、破碎带的特征、裂隙密集带的分布及随深度变化的规律等。
3)了解地下水位的变化、埋藏条件、含水层特征、库坝区的渗漏途径、岩溶的分布发育规律、滑坡体的位置及性质等。
4
3．初步设计勘察
初步设计勘察，是在可行性研究阶段选定的坝址和建筑场地上进行的勘察。其目的是查明水库区及建筑物地区的工程地质条件，为选定坝型、枢纽布置进行地质论证，并为建筑物设计提供地质资料。
4．技施设计勘察
技施设计勘察是在初步设计阶段选定的枢纽建筑物场地上进行的勘察。其目的是检验前期勘察的地质资料与结论，为优化建筑物设计提供地质资料。

水利水电工程的勘测设计施工和管理PPT课件

第19页/共59页
22/60
§10.3 水利水电工程设计
4. 施工条件
选择坝址要考虑施工导流方便，在坝址附近特别是坝址下游应有较开阔的地形以便布置施工场地，坝址距交通干线要近，对外交通方便。
5. 综合效益
对不同坝址，要综合考虑防洪、灌溉、发电、航运等部门的经济效益和淹没损失等。
第20页/共59页
23/60
§10.3 水利水电工程设计
水利水电枢纽布置
枢纽布置就是研究确定枢纽中各种水工建筑物的相互位置，是枢纽设计中的一项重要内容。
第21页/共59页
24/60
§10.3 水利水电工程设计
1. 枢纽布置的一般原则
(1)枢纽布置应与施工导流、施工方法和施工期限结合考虑，要在较顺利的施工条件下尽可能缩短工期； (2)枢纽中各个建筑物能在任何条件下正常地工作，彼此不致互相干扰； (3)在满足建筑物的强度和稳定的条件下，枢纽总造价和年运转费用最低； (4) 同工种建筑物应尽量布置在一起，以减少连接建筑物； (5)尽可能提前发挥效益； (6)枢纽中各建筑物应与周围环境相协调，在可能的条件下，在建筑艺术上应美观大方。
（3）水电站建筑物：一般来说，厂房位置尽可能靠近坝，以减
少输水建筑物的工程量和水头损失，但有时并不可行或并非是最佳方案，这就有个技术经济比较问题。
第23页/共59页
26/60
§10.3 水利水电工程设计
（4）灌溉和引水建筑物：枢纽中灌溉和引水建筑物的取水口应
位于灌溉或用水地区的同一侧，其高程通过水力计算确定并取决于灌区或用水地区高程。取水口在布置上要求不被泥沙淤塞和漂浮物堵塞。

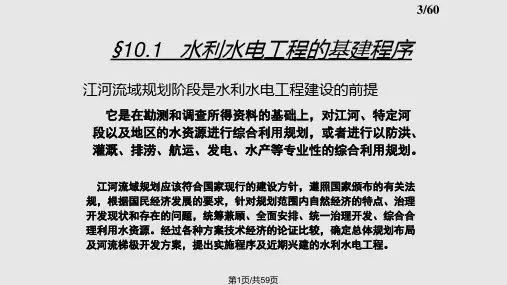

3/60
§10.1 水利水电工程的基建程序
江河流域规划阶段是水利水电工程建设的前提

8水利水电工程地质勘察PPT课件

水利水电工程地质勘察按水利水电工程开发前期工作程序，划分为规划、可行性研究、初步设计和技施设计四个勘察阶段。各勘察阶段的工作应循序渐进，逐步深入，并与各设计阶段相适应。
2020年9月28日
3
1. 规划勘察
规划勘察的目的，是为河流开发方案和水利水电工程选点提供初步的工程地质资料和地质依据。
2．可行性研究勘察
汇报人：XXX 汇报日期：20XX年10月10日
2020年9月28日
2020年9月28日
6
水利水电工程测绘比例尺参照表
2020年9月28日
7
工程地质测绘的方法：
路线测绘法路线穿越法
界线追索法
地质点标测法野外实测地质剖面法遥感技术人造卫星、航测和陆摄相片
2020年9月28日
8
8.2 工程地质勘探
工程地质勘探是在工程地质测绘的基础上，为了进一步查明以下的工程地质问题，取得深部地质资料而进行的。
14
8.3 工程地质试验及长期观测
工程地质试验的方法：
室内试验野外试验
岩体力学性质试验野外水文地质试验
岩体变形试验岩体强度试验岩体应力试验
抽水试验压水试验注水试验地下水流向流速试验连通试验等
2020年9月28日
与施工方法有关的地质技术试验灌浆试验15
8.3 工程地质试验及长期观测
勘探工作布置应与不同设计阶段的工程地质勘察任务密切配合。
2020年9月28日
9
勘探工作主要探明以下问题:
1)揭露地层岩性的变化规律，如覆盖层的性质和厚度，岩体性质及风化带的特征，软弱夹层及可溶性岩层的特性、分布等。
2)查明地质构造，如岩层产状变化、构造形态、断层性质、破碎带的特征、裂隙密集带的分布及随深度变化的规律等。

第八章水利水电工程地质勘察

一、路线测绘方法 1．路线穿越法
这是沿着与地层界线或区域构造线的走向垂直的方向，每隔一定距离布置一条路线。沿路线观察地质现象和标绘地质界线，然后把各路线上标测的地质界线相连，即可编出地质平面图。这种方法只适用于地质条件不太复杂或小比例尺图的测绘。
2．界线追索法
这是沿着地层界线或断层延伸方向布置观测路线。这种方法工作量较大，但成果比较准确。多用于地层沿走向变化较大、断裂构造比较发育，以及岩浆岩分布区。这种方法多用于中、小比例尺图的测绘。
坑探工程（山地勘探工程）类型
山地勘探工程类型示意图
平洞展示图
探井展视图
浅井展示图
Hale Waihona Puke 二、钻探钻探是利用一定的设备和工具，在人力或动力的带动下旋转切割或冲击凿碎岩石，形成一个直径较小而深度较大的圆形钻孔。
通过取出岩心可直观地确定地层岩性、地质构造、岩体风化特征等。从钻孔中取出岩样、水样可进行室内试验，利用钻孔可进行工程地质、水文地质及灌浆试验、长期观测工作以及地应力测量等。
水利水电工程测绘比例尺参照表
野外工程地质测绘工作，根据工程设计要求，在搜集并分析测绘区已有的地形地质资料、确定比例尺、范围及工作内容的基础上进行。
一般采用下列方法：路线测绘法、地质点测绘法、野外实测地质剖面法等。
此外，人造卫星、航测和陆摄相片等遥感资料在工程地质测绘中也得到了普遍的应用。
四、遥感技术在工程地质测绘中的应用
遥感是根据电磁波辐射理论，应用现代化探测手段 (如航空摄影、电视摄影、红外扫描、地质雷达等)，借助于车、船、气球、飞机、人造卫星等各种运载工具，通过对地质体的电磁波辐射信号的接收记录，加工整理成为图像和数据，从而对地质体进行探测和识别技术。

水利水电工程地质勘察课件

工程地质条件
与水工建筑物有关的各种地质因素的综合。包括：
• • • • • • •
天物水地地河岩
然理文形质谷土
建地地地构地类
筑质质貌造质型
材现结及料象构性源自质水利水电工程地质勘察
工程地质勘察方法
测绘勘探
试验监测
物探坑探钻探室内试验室外试验
水利水电工程地质勘察
水利水电工程地质勘察阶段划分
水利水电工程地质勘察
(二) 钻孔观测、编录与资料整理 • 岩心观察、描述和编录 • 钻孔水文地质观测 • 钻进动态观测 • 井下电视、孔内摄影、计算机技术
水利水电工程地质勘察
水利水电工程地质勘察
四、工程地质勘探的布置
1、勘探布置的一般原则 •在地质测绘和物探的基础上布置勘探工作 •勘探工程的布置与勘察阶段相适应 •勘探布置因建筑物类型和规模而异 •勘探布置应考虑地质条件变化大的部位 •多种勘探方法相互配合
水利水电工程地质勘察
2. 勘探孔深度确定应根据建筑类型、勘察阶段地质条件复杂程度综合考虑布孔深度。孔深应达到地基压缩层之下或可能的桩基深度之下或软弱构造层以下。
水利水电工程地质勘察
工程地质勘察的施工程序
调查收集资料测绘物探坑探和钻探室内外试验长期观测
水利水电工程地质勘察
工程地质野外试验(field test)
水利水电工程地质勘察
报告应附的图表：
（1）场地工程地质图（附勘察工程布置）。（2）工程地质柱状图、剖面图或立体投影图。（3）室内试验和原位测试成果图表。（4）岩土利用、整治、改造方案的有关图表。（5）岩土工程计算简图及计算成果图表。
水利水电工程地质勘察
单项报告
（1）工程地质测试报告。（2）工程地质检验或监测报告。（3）工程地质事故调查与分析报告。（4）岩土利用、整治或改造方案报告。（5）专门工程地质问题的技术咨询报告。

第十六章水利水电工程地质ppt

（1）对于厚度不大的均匀透水坝基、水
平建基面、无任何防渗措施条件下，坝踵
渗入点渗透压力为
w g H
（H为上、
下游水位差，g为重力加速度，ρw为水的密度），坝趾渗出点渗透压力一般视为零。坝底任一点压力近似按线性分布，则整个坝底剖面上渗透压力分布呈三角形（μ2）。考虑到下游水位H2对坝体产生浮托力（μ1），整个扬压力分布呈梯形（图16— 9）其值为
沉陷
沉陷
图11-1 坝体因不均匀沉陷而断裂
含漂砾的粘土花岗片麻岩透水的冰碛层大坝裂缝
因坝基中存在有抗剪强度低的土层而造成的土坝或堆石坝坝基和坝坡的坍滑。
1:3
5 1:2
1:3
1:
2 1: 2 1: 3
亚粘土未清除的耕土亚粘土含淤泥腐植土
图11-2 四川团结水库坝坡坍滑示意剖面
因坝下渗透水流将坝基岩石中的细颗粒物质带走，使坝基被掏空而造成的破坏。
2．坝基及拱端应座落在坚硬完整、新鲜均匀的基岩上，上下游岸坡和拱端岩体稳定，且无与推力方向一致的软弱结构面存在。
（三）土坝
利用当地土料堆筑而成的一种历史最悠久，采用最广泛的坝型。它有很多优点：可以就地取材、结构简单，施工技术容易为群众掌握，抗震性能强，而且对地质条件的要求在各类坝型中是最低的。按其筑坝材料和防渗结构不同，可以分为若干类型。
① 全带法
简单的水文地质条件下，并假定安边线平直，透水层均质，隔水底板水平，绕渗带为半圆形
渗流为无压层流时： Q 0.366K H h h lg B 1 2
r0
渗流为有压层流时：
B Q 0.732K M H lg r0
式中：
H为坝上、下游水头差； M为承压含水层厚度；

《工程地质勘察》课件

智能化技术的应用
智能化技术
利用人工智能、机器学习等技术，实现工程地质勘察数据的自动分析和处理，提高数据处理效率和精度。
自动化勘探设备
利用智能化技术，实现勘探设备的自动控制和数据采集，提高勘探效率和精度。
智能分析软件
利用智能化技术，开发智能分析软件，实现工程地质勘察数据的自动分析和解释，为工程设计和施工提供更准确的地质信息。
详细描述
工程地质勘察的基本方法包括：岩土工程勘探、地球物理勘探、钻探、触探、原位测试、室内试验等。这些方法可根据不同的场地条件和勘察要求进行选择和组合，以获取准确的地质资料和参数。
02
工程地质勘察的步骤
初步勘察
目的
了解工程场地的地质条件，为后续的详细勘察和设计提供基础资料。
方法
进行地表地质测绘、勘探和取样，了解地层分布、岩性、地质构造等。
05
工程地质勘察的发展趋势
信息化技术的应用
1 2 3
信息化技术
利用计算机技术、数据库技术、传感器技术等，实现工程地质勘察数据的采集、存储、处理和共享。
遥感技术
利用卫星或飞机搭载的传感器，获取工程地质勘察区域的地形地貌、地质构造等信息，提高勘察效率。
GIS技术
将工程地质勘察数据与地理信息相结合，实现数据的空间分析和可视化表达，为工程设计和施工提供更准确的地质信息。
内容
收集场地地形地貌、气象水文、地震等资料，进行工程地质评价。Fra bibliotek详细勘察
目的
为工程设计和施工提供详细的工程地质资料，确保工程安全和稳定。
方法
进行详细的勘探、原位测试和室内试验，了解岩土体的物理力学性质。
内容
确定地基承载力、变形模量等参数，提出地基处理和基础设计建议。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

可行性研究勘察，是在河流或河段规划选定方案的基础上进行的勘察。其目的是为选定坝址、基本坝型、引水线路和枢纽布置方案进行地质论证，并提供工程地质资料。
2020/10/16
4
3．初步设计勘察
初步设计勘察，是在可行性研究阶段选定的坝址和建筑场地上进行的勘察。其目的是查明水库区及建筑物地区的工程地质条件，为选定坝型、枢纽布置进行地质论证，并为建筑物设计提供地质资料。
初步设计阶段工程地质勘察报告
技施设计阶段专题报告
竣工地质报告
2020/10/16
17
工程地质勘察报告书的内容：
绪言区域地质概况水库区工程地质条件建筑物的工程地质条件天然建筑材料情况结论和建议
2020/10/16
18
二、工程地质图表
工程地质勘察报告附图（1）
2020/10/16
19
工程地质勘察报告附图（2）
勘探工作布置应与不同设计阶段的工程地质勘察任务密切配合。
2020/10/16
9
勘探工作主要探明以下问题:
1)揭露地层岩性的变化规律，如覆盖层的性质和厚度，岩体性质及风化带的特征，软弱夹层及可溶性岩层的特性、分布等。
2)查明地质构造，如岩层产状变化、构造形态、断层性质、破碎带的特征、裂隙密集带的分布及随深度变化的规律等。
长期观测的内容：
地下水动态观测
区域构造稳定性观测
边坡（滑坡）变形监测
地下洞室围岩变形监测
坝基（坝肩）岩体位移和应和监测
水库渗漏监测
地形变监测
地震监测
2020/10/16
16
8.4 工程地质勘察成果报告
一、工程地质勘察报告不同勘察设计阶段的报告：
规划选点阶段工程地质勘察报告
可行性研究阶段工程地质勘察报告
2020/10/16
6
水利水电工程测绘比例尺参照表
2020/10/16
7
工程地质测绘的方法：
路线测绘法路线穿越法
界线追索法
地质点标测法野外实测地质剖面法遥感技术人造卫星、航测和陆摄相片
2020/10/16
8
8.2 工程地质勘探
工程地质勘探是在工程地质测绘的基础上，为了进一步查明以下的工程地质问题，取得深部地质资料而进行的。
第八章水利水电工程地质勘察
2020/10/16
1
第八章水利水电工程地质勘察
2020/10/16
概述 8.1 工程地质测绘 8.2 工程地质勘探 8.3 工程地质试验及长期观测 8.4 工程地质勘察成果报告
思考与作业 2
概述
在水利水电工程兴建之前，都要进行工程地质勘察工作，其目的是查明水库和水工建筑物地区的工程地质条件，分析预测可能出现的工程地质问题，充分利用有利的地质条件，避开或改造不利的地质因素，为工程的规划、设计、施工和运用提供可靠的地质依据。
10
工程地质勘探的方法：
坑探探坑、探槽、浅井、斜井、竖井、平洞等。
钻探物探
电测深法
电法电剖面法
地震波法
直达波法反射波法折射波法
2020/10/16
声波法、磁法以及放射性勘探等方法
11
山地勘探工程类型示意图
2020/10/16
12
探井展视图
2020/10/16
13
水平及定向钻孔
2020/10/16
14
8.3 工程地质试验及长期观测
工程地质试验的方法：
室内试验野外试验
岩体力学性质试验野外水文地质试验
岩体变形试验岩体强度试验岩体应力试验
抽水试验压水试验注水试验地下水流向流速试验连通试验等
2020/10/16
与施工方法有关的地质技术试验灌浆试验15
8.3 工程地质试验及长期观测
水利水电工程地质勘察按水利水电工程开发前期工作程序，划分为规划、可行性研究、初步设计和技施设计四个勘察阶段。各勘察阶段的工作应循序渐进，逐步深入，并与各设计阶段相适应。
2020/10/16
3
1. 规划勘察
规划勘察的目的，是为河流开发方案和水利水电工程选点提供初步的工程地质资料和地质依据。
2．可行性研究勘察
2020/10/16
20
THANKS
FOR WATCHING
演讲人: XXX
PPT文档·教学课件
谢谢大家！本文档为精心编制而成，您可以在下载后自由修改和打印，希望下载对您有帮助！
4．技施设计勘察
技施设计勘察是在初步设计阶段选定的枢纽建筑物场地上进行的勘察。其目的是检验前期勘察的地质资料与结论，为优化建筑物设计提供地质资料。
2020/10/16质勘察中最重要、最基本的勘察方法。
它是运用地质学的理论和方法，通过野外调查和综合研究勘察区的地貌、地层岩性、地质构造、物理地质现象、水文地质条件等，并将它们填绘在适当比例尺的地形图上，为下一步布置勘探、试验及长期观测工作打下基础。
3)了解地下水位的变化、埋藏条件、含水层特征、库坝区的渗漏途径、岩溶的分布发育规律、滑坡体的位置及性质等。
4)为进行岩石物理力学性质和水文地质现场试验，以及长期观测工作等而布置必要的勘探工作。
5)查明地貌和不良地质现象的规模、物质结构和空间分布范围。
20206/10)/探16 明天然建筑材料的分布范围、储量及质量评价。
