SmartAX MA5616 产品描述华为技术有限公司2008年09月1 概述1.1 产品定位为更好地满足客户对FTTB组网中MDU设备的需求，华为技术有限公司推出SmartAX MA5616业务接入设备（以下简称MA5616）。

MA5616作为MDU设备，支持EPON上行、GPON上行和GE上行。

上行方向与OLT配合提供高速率、高带宽和高质量的数据、语音和视频业务，实现FTTB接入。

MA5616可以支持以下业务接入方式：●xDSl接入●POTS接入1.2 产品特点1.2.1 丰富的接口类型MA5616提供了网络接口、业务接口、维护接口，以适应不同的组网环境，如表1-1所示。

表1-1MA5616提供的接口1.2.2 良好的管理维护功能MA5616支持良好的管理、维护和监控功能，便于日常管理和故障诊断。

丰富的维护手段●支持Telnet命令行和SNMP（Simple Network Management Protocol）网管的维护方式，支持带内和带外两种维护通道。

●支持SNMPv1、SNMPv2和SNMPv3网络管理，可采用N2000 BMS固定网综合网管系统（以下简称N2000 BMS）。

●支持硬件、软件版本的在线上报，支持软件的实时在线升级和加载，以及在线补丁的实时加载及管理等。

●支持电子标签的加载和查询功能。

●支持外线测试，包括电阻测试、电容测试和电压测试。

●支持内线测试，包括环路电流测试、铃流电压测试和馈电电压测试。

●支持呼叫仿真测试，包括主叫仿真测试、被叫仿真测试和环路测试。

●支持告警日志等信息的自动上报功能。

●支持嵌入式OAM（Operation, Administration, and Maintenance）消息。

●支持符合ITU-T G.984.3标准的PLOAM（Physical Layer OAM）报文的接收和发送。

终端管理●支持OLT对MA5616 SNMP参数的配置，包括SNMP版本、团体名和权限等信息。

MA5616#configMA5616(config)#display board{ desc<K>|frameid[/slotid]<S><Length 1-15> }:0/0Command:display board 0/0---------------------------------------Board Name : H831CCUBBoard Status : Active normal---------------------------------------Subboard[0]: H831EP1A Status: NormalSubboard[1]: H836ASDA Status: Normal------------------------------------------------------------------------------Port Port COMBO Optic MDI Speed Duplex Flow- Active LinkType Mode Status (Mbps) Ctrl State------------------------------------------------------------------------------0 GE electric - auto auto_100 auto_full off active online------------------------------------------------------------------------------Note: For a 1000 M, electrical port in the full-duplex mode, setting MDI toany value is invalid-----------------------------------------------------------------------------Port Port MAC Register Link Role Active Type State State State -----------------------------------------------------------------------------1 EPON 5C4C-A917-B234 Unregistered Down - - -----------------------------------------------------------------------------MA5616(config)#port vlan 1109{ frame/slot<S><Length 1-15>|to<K> }:0/0 0Command:port vlan 1109 0/0 0MA5616(config)#interface eth 0/0MA5616(config-if-eth-0/0)#combo-mode ?---------------------------------------------Command of eth Mode:---------------------------------------------all All portsportid<U><0,1> Port IDMA5616(config-if-eth-0/0)#combo-mode 0{ autoadaptation<K>|electric<K>|optic<K> }:electricCommand:combo-mode 0 electricChange the combo mode, sometimes could disable the current connect, and enable auto negotiation mode. Are you sure to change the mode? (y/n)[n]:yPort 0 switches to the electric mode successfully! It will take effect inseveral secondsMA5616(config-if-eth-0/0)#auto-neg 0 disableMA5616(config-if-eth-0/0)#speed 0 100MA5616(config-if-eth-0/0)#quitMA5616(config)#interface vlanif 1109MA5616(config-if-vlanif1109)#ip address 172.18.1.40 255.255.255.240{ <cr>|description<K>|sub<K> }:quitCommand:ip address 172.18.1.40 255.255.255.240 quit^% Too many parameters, the error locates at '^'MA5616(config-if-vlanif1109)#switch language-mode当前语言模式已切换到本地语种MA5616(config-if-vlanif1109)#ip address 172.18.1.40 255.255.255.240 ?---------------------------------------------vlanif1109 模式命令：---------------------------------------------<cr> 请输入回车以执行命令description 设置一个IP地址的描述信息sub 配置此IP地址为从地址MA5616(config-if-vlanif1109)#ip address 172.18.1.40 255.255.255.240 descriptionguanliIPMA5616(config-if-vlanif1109)#quitMA5616(config)#void^% 未知的命令，错误位于'^'所指的位置MA5616(config)#voipMA5616(config-voip)#ip address media 172.18.1.40 172.18.1.46MA5616(config-voip)#ip address signaling 172.18.1.40MA5616(config-voip)#quitMA5616(config)#interface h248 0确实要增加MG接口？(y/n)[n]：yMA5616(config-if-h248-0)#if-h248 attribute mgip 172.18.1.40 mgport 2944 transferudp{ <cr>|2833encrypt<K>|code<K>|desc<K>|deviceName<K>|domainName<K>|heartBeatGenTi mer<K>|heartBeatRetransTimer<K>|heartBeatRetransTimes<K>|mg-media-ip1<K>|mg-media-ip2<K>|mgc-domain-name1<K>|mgc-domain-name2<K>|MIDType<K>|primary-mgc-ip1<K>| primary-mgc-ip2<K>|primary-mgc-port<K>|profile-index<K>|profile-negotiation<K>|retrans<K>|secondary-mgc-ip1<K>|secondary-mgc-ip2<K>|secondary-mgc-port<K>|start-n egotiate-version<K> }:命令：if-h248 attribute mgip 172.18.1.40 mgport 2944 transfer udpMA5616(config-if-h248-0)#MA5616(config-if-h248-0)#if-h248 attribute mgip 172.18.1.40 mgport 2944 transferudp primary-mgc-ip1 172.18.1.20 primary-mgc-port 2944 secondary-mgc-ip1 172.18.5.2 secondary-mgc-port 2944 mg-media-ip1 172.18.1.40 start-negotiate-version 1{ <cr>|2833encrypt<K>|code<K>|desc<K>|deviceName<K>|domainName<K>|heartBeatGenTi mer<K>|heartBeatRetransTimer<K>|heartBeatRetransTimes<K>|mg-media-ip2<K>|mgc-dom ain-name1<K>|mgc-domain-name2<K>|MIDType<K>|primary-mgc-ip2<K>|profile-index<K>| profile-negotiation<K>|retrans<K>|secondary-mgc-ip2<K> }:mg命令：if-h248 attribute mgip 172.18.1.40 mgport 2944 transfer udp primary-mgc-ip1 172.18.1.20 primary-mgc-port 2944 secondary-mgc-ip1 172.18.5.2 secondary-mgc-port 2944 mg-media-ip1 172.18.1.40 start-negotiate-version 1 mg^% 歧义的命令，错误位于'^'所指的位置MA5616(config-if-h248-0)#if-h248 attribute mgip 172.18.1.40 mgport 2944 transferudp primary-mgc-ip1 172.18.1.20 primary-mgc-port 2944 secondary-mgc-ip1 172.18.5.2 secondary-mgc-port 2944 mg-media-ip1 172.18.1.40 start-negotiate-version 1{ <cr>|2833encrypt<K>|code<K>|desc<K>|deviceName<K>|domainName<K>|heartBeatGenTi mer<K>|heartBeatRetransTimer<K>|heartBeatRetransTimes<K>|mg-media-ip2<K>|mgc-dom ain-name1<K>|mgc-domain-name2<K>|MIDType<K>|primary-mgc-ip2<K>|profile-index<K>| profile-negotiation<K>|retrans<K>|secondary-mgc-ip2<K> }:命令：if-h248 attribute mgip 172.18.1.40 mgport 2944 transfer udp primary-mgc-ip1 172.18.1.20 primary-mgc-port 2944 secondary-mgc-ip1 172.18.5.2 secondary-mgc-port 2944 mg-media-ip1 172.18.1.40 start-negotiate-version 1MA5616(config-if-h248-0)#MA5616(config-if-h248-0)#MA5616(config-if-h248-0)#MA5616(config-if-h248-0)#MA5616(config-if-h248-0)#MA5616(config-if-h248-0)#MA5616(config-if-h248-0)#MA5616(config-if-h248-0)#MA5616(config-if-h248-0)#mg-software ?---------------------------------------------h248mgid-0 模式命令：---------------------------------------------parameter 接口软件参数MA5616(config-if-h248-0)#mg-software parameter 2 1MA5616(config-if-h248-0)#quitMA5616(config)#ip route-static 0.0.0.0 0.0.0.0 172.18.1.46 { <cr>|description<K>|permanent<K>|preference<K>|tag<K> }:命令：ip route-static 0.0.0.0 0.0.0.0 172.18.1.46MA5616(config)#MA5616(config)#ip route-static 0.0.0.0 0.0.0.0 172.18.1.46 { <cr>|description<K>|permanent<K>|preference<K>|tag<K> }:命令：ip route-static 0.0.0.0 0.0.0.0 172.18.1.46错误: 路由已经存在。

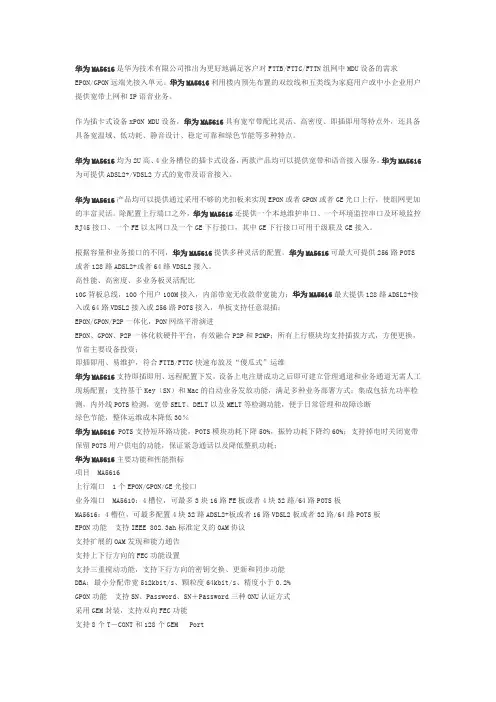

华为MA5616是华为技术有限公司推出为更好地满足客户对FTTB/FTTC/FTTN组网中MDU设备的需求EPON/GPON远端光接入单元。

华为MA5616利用楼内预先布置的双绞线和五类线为家庭用户或中小企业用户提供宽带上网和IP语音业务。

作为插卡式设备xPON MDU设备，华为MA5616具有宽窄带配比灵活、高密度、即插即用等特点外，还具备具备宽温域、低功耗、静音设计、稳定可靠和绿色节能等多种特点。

华为MA5616均为2U高、4业务槽位的插卡式设备，两款产品均可以提供宽带和语音接入服务。

华为MA5616为可提供ADSL2+/VDSL2方式的宽带及语音接入。

华为MA5616产品均可以提供通过采用不够的光扣板来实现EPON或者GPON或者GE光口上行，使组网更加的丰富灵活。

除配置上行端口之外，华为MA5616还提供一个本地维护串口、一个环境监控串口及环境监控RJ45接口、一个FE以太网口及一个GE下行接口，其中GE下行接口可用于级联及GE接入。

根据容量和业务接口的不同，华为MA5616提供多种灵活的配置。

华为MA5616可最大可提供256路POTS 或者128路ADSL2+或者64路VDSL2接入。

高性能、高密度、多业务板灵活配比10G背板总线，100个用户100M接入，内部带宽无收敛带宽能力；华为MA5616最大提供128路ADSL2+接入或64路VDSL2接入或256路POTS接入，单板支持任意混插；EPON/GPON/P2P一体化，PON网络平滑演进EPON、GPON、P2P一体化软硬件平台，有效融合P2P和P2MP；所有上行模块均支持插拔方式，方便更换，节省主要设备投资；即插即用、易维护，符合FTTB/FTTC快速布放及“傻瓜式”运维华为MA5616支持即插即用、远程配置下发，设备上电注册成功之后即可建立管理通道和业务通道无需人工现场配置；支持基于Key（SN）和Mac的自动业务发放功能，满足多种业务部署方式；集成包括光功率检测，内外线POTS检测，宽带SELT、DELT以及MELT等检测功能，便于日常管理和故障诊断绿色节能，整体运维成本降低30％华为MA5616 POTS支持短环路功能，POTS模块功耗下降50%，振铃功耗下降约60%；支持掉电时关闭宽带保留POTS用户供电的功能，保证紧急通话以及降低整机功耗；华为MA5616主要功能和性能指标项目MA5616上行端口1个EPON/GPON/GE光接口业务端口MA5610：4槽位，可最多3块16路FE板或者4块32路/64路POTS板MA5616：4槽位，可最多配置4块32路ADSL2+板或者16路VDSL2板或者32路/64路POTS板EPON功能支持IEEE 802.3ah标准定义的OAM协议支持扩展的OAM发现和能力通告支持上下行方向的FEC功能设置支持三重搅动功能，支持下行方向的密钥交换、更新和同步功能DBA：最小分配带宽512kbit/s、颗粒度64kbit/s、精度小于0.2%GPON功能支持SN、Password、SN＋Password三种ONU认证方式采用GEM封装，支持双向FEC功能支持8个T－CONT和128个GEM PortDBA：最小分配带宽64kbit/s、颗粒度64kbit/s、精度小于0.2%PON口光功率EPON 发射光功率：+2.7dbm接收灵敏度：-30.5dbm过载光功率：＋0.3dbmGPON 发射光功率：+2.43dbm接收灵敏度：-32.5dbm过载光功率：+0.55dbm转发性能所有端口支持线速转发MAC容量最多支持16k个MAC地址VLAN功能支持VLAN透传、VLAN标记和VLAN Trunk支持1:1和N:1 VLAN转换，每用户端口16条支持标准性和选择性VLAN Stacking，支持灵活QinQQos功能支持基于物理端口、VLAN ID、COS和以太网类型的流分类和优先级标记支持SP、WRR和SP＋WRR调度方式支持基于端口、VLAN的流线速功能支持基于三色双速率的IP流量模板组播功能支持IGMP Snooping、IGMP Proxy支持跨VLAN组播和可控组播支持1K的组播组，组播加入和离开时延小于50ms语音功能支持H.248和SIP协议支持语音基本业务和传统补充业务支持长通话功能、呼叫接通率100％安全特性支持用户二层隔离和受控访问，支持ONU与PON接口绑定支持Option82、Option60、VBAS和PPPOE+支持MAC地址数限制和MAC地址静态绑定支持基于全局的动态MAC地址防欺骗支持基于ACL的允许/禁止访问控制支持对未知单播、广播和组播的报文抑制管理维护本地串口、Telnet和网管三种管理方式支持SNMP V1、V2和V3支持远程软件批量升级、支持远程设备自动复位故障诊断支持光链路测量和诊断支持Dying Gasp，可区分断纤告警和断电告警，主干光纤故障和分支光纤故障语音支持112测试设备尺寸442mm×245mm×88.1mm（不带挂耳）482.6mm×245mm×88.1mm（带19英寸挂耳）设备重量≤4.8kg 空箱≤7.2kg满配置（XDSL＋POTS）输入电压AC：100V～240VDC：-38.4V～-57.6V设备最大功耗MA5616整机 AC：≤188.1W，DC：≤163.1WMA5610整机 AC：≤158.95W防雷能力电源端口防护能力：±4KVFE端口防护能力：±4KVPOTS端口防护能力：±4KV噪声指数采用可插拔智能风扇，能够根据设备工作温度，自动调整风扇转速，对可靠性对节能降噪起到积极作用。

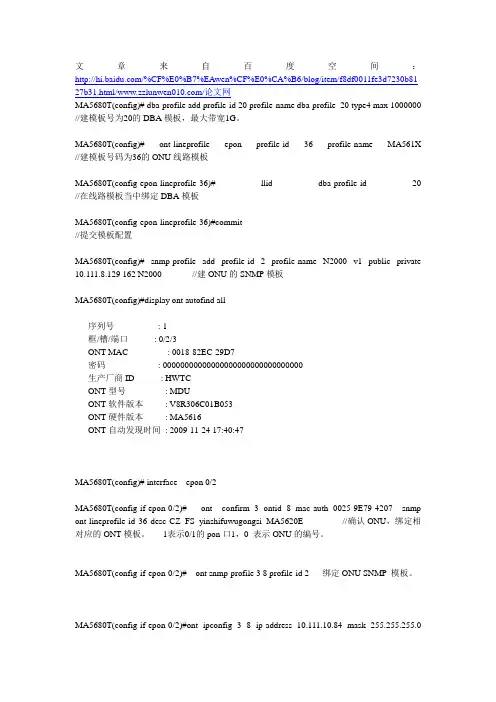

文章来自百度空间：/%CF%E0%B7%EAwen%CF%E0%CA%B6/blog/item/f8df0011fe3d7230b81 27b31.html//论文网MA5680T(config)# dba-profile add profile-id 20 profile-name dba-profile_20 type4 max 1000000 //建模板号为20的DBA模板，最大带宽1G。

MA5680T(config)# ont-lineprofile epon profile-id 36 profile-name MA561X //建模板号码为36的ONU线路模板MA5680T(config-epon-lineprofile-36)# llid dba-profile-id 20 //在线路模板当中绑定DBA模板MA5680T(config-epon-lineprofile-36)#commit//提交模板配置MA5680T(config)# snmp-profile add profile-id 2 profile-name N2000 v1 public private 10.111.8.129 162 N2000 //建ONU的SNMP模板MA5680T(config)#display ont autofind all--------------------------------------------------------------------------序列号: 1框/槽/端口: 0/2/3ONT MAC : 0018-82EC-29D7密码: 00000000000000000000000000000000生产厂商ID : HWTCONT型号: MDUONT软件版本: V8R306C01B053ONT硬件版本: MA5616ONT自动发现时间: 2009-11-24 17:40:47--------------------------------------------------------------------------MA5680T(config)# interface epon 0/2MA5680T(config-if-epon-0/2)# ont confirm 3 ontid 8 mac-auth 0025-9E79-4207 snmp ont-lineprofile-id 36 desc CZ_FS_yinshifuwugongsi_MA5620E //确认ONU，绑定相对应的ONT模板。
