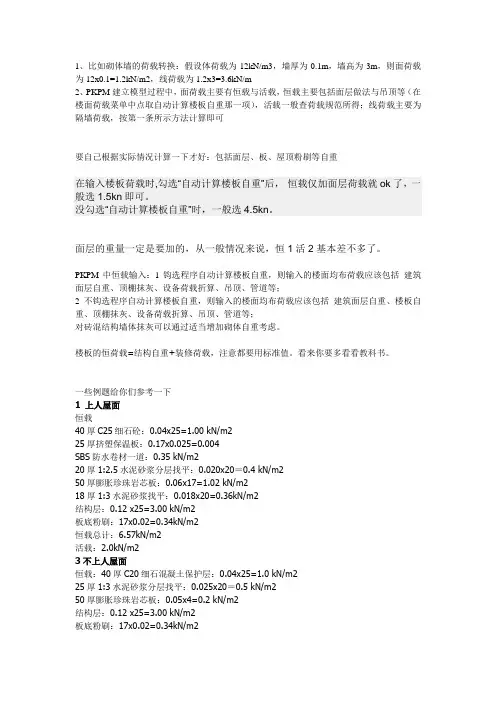

墙线荷载的转换

1、比如砌体墙的荷载转换：假设体荷载为12kN/m3，墙厚为0.1m，墙高为3m，则面荷载为12x0.1=1.2kN/m2，线荷载为1.2x3=3.6kN/m2、PKPM建立模型过程中，面荷载主要有恒载与活载，恒载主要包括面层做法与吊顶等（在楼面荷载菜单中点取自动计算楼板自重那一项），活载一般查荷载规范所得；线荷载主要为隔墙荷载，按第一条所示方法计算即可要自己根据实际情况计算一下才好：包括面层、板、屋顶粉刷等自重在输入楼板荷载时,勾选“自动计算楼板自重”后，恒载仅加面层荷载就ok了，一般选1.5kn即可。

没勾选“自动计算楼板自重”时，一般选4.5kn。

面层的重量一定是要加的，从一般情况来说，恒1活2基本差不多了。

PKPM中恒载输入：1钩选程序自动计算楼板自重，则输入的楼面均布荷载应该包括建筑面层自重、顶棚抹灰、设备荷载折算、吊顶、管道等；2不钩选程序自动计算楼板自重，则输入的楼面均布荷载应该包括建筑面层自重、楼板自重、顶棚抹灰、设备荷载折算、吊顶、管道等；对砖混结构墙体抹灰可以通过适当增加砌体自重考虑。

楼板的恒荷载=结构自重+装修荷载，注意都要用标准值。

看来你要多看看教科书。

一些例题给你们参考一下1 上人屋面恒载40厚C25细石砼：0.04x25=1.00 kN/m225厚挤塑保温板：0.17x0.025=0.004SBS防水卷材一道：0.35 kN/m220厚1:2.5水泥砂浆分层找平：0.020x20＝0.4 kN/m250厚膨胀珍珠岩芯板：0.06x17=1.02 kN/m218厚1:3水泥砂浆找平：0.018x20=0.36kN/m2结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：6.57kN/m2活载：2.0kN/m23不上人屋面恒载：40厚C20细石混凝土保护层：0.04x25=1.0 kN/m225厚1:3水泥砂浆分层找平：0.025x20＝0.5 kN/m250厚膨胀珍珠岩芯板：0.05x4=0.2 kN/m2结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计:5.04kN/m2活载：0.70kN/m24楼面楼梯间、楼梯（不包括现浇板自重，均为标准值）恒载13厚1:1.5水泥砂浆面层压光：0.013x20=0. 26kN/m220厚1:2.5水泥砂浆底层纯水泥浆一道：0.02x20=0.4 kN/m2 板底粉刷：17x0.02=0.34kN/m2恒载总计：1kN/m2活载:2.5kN/m2卫生间、厨房恒载20厚1：2.5水泥砂浆保护层：0.02x20=0.4kN/m2水泥砂浆向地漏找泛水，最薄处15厚：0.02x20=0.4kN/m2 结构层：0.01 x25=2.5 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：3.64kN/m2活载：2.5kN/m2卫生间楼面：结构层：130板：3.25 kN/m2面层： 1.06 kN/m2板底抹灰： 0.40 kN/m2防水层：0.30 kN/m2找平层：0.40 kN/m2蹲位荷载及隔板： 3.27 kN/m2合计： 8.68 kN/m2除楼梯间、楼梯、卫生间、厨房外所有房间13厚1:1.5水泥砂浆面层压光：0.013x20=0. 26kN/m220厚1:2.5水泥砂浆底层纯水泥浆一道：0.02x20=0.4 kN/m2 结构层：0.12 x25=3.00 kN/m2板底粉刷：17x0.02=0.34kN/m2恒载总计：4.0kN/m2活载：4.0kN/m25填充墙墙体荷载240厚粘土空心砖砌体：4.54 kN/m2120厚粘土空心砖砌体：2.39kN/m2。

一、PM参数输入1、在计算底板时，注意梁、板保护层厚度取50mm;与土直接接触的梁板保护层厚度取50mmI；关于保护层厚度取值问题，可参见二类a环境下，结构构件保护层厚度和裂缝控制的感想2、在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取0KN/M3;3、一般情况下混凝土容重取26KN/M3;4、上部楼层梁柱混凝土保护层厚度统一取30mm,不再区分25mm和30mm；5、楼面恒活荷载输入时，按自动计算现浇楼板自重，且普通住宅装修层荷载按1.6KN/M2考虑，其它按实际情况取；6、梁间墙体线荷载，240墙体统一按4.2KN/M2,120墙体统一按3.0KN/M2,注意考虑门窗洞口折减和挑板自重；7、地下室外墙按混凝土墙建模，如遇到剪力墙和混凝土墙相临情况，可局部用深梁替代，这样便于JCCAD导荷布桩.二、结构楼面布置信息：1、板厚一般按板短跨1/35取值；普通楼层板厚不小于100mm,屋面板厚不小于120mm,对局部露台，当板跨较小时，板厚也可以取100mm;2、楼梯间板厚取0,电梯间全房间开洞，且注意楼板错层;三、楼面荷载传导计算：1、一般楼面和屋面活荷载按荷载规范取，楼梯间恒载取8.0KN/M2,活载对普通多层住宅楼梯取2.5KN/M2,对高层住宅或者消防楼梯取3.5KN/M2,当梯板为较大跨度或者较厚板厚时，按实际情况取恒载；2、应注意楼梯间实际的导荷方式，如板式楼梯，为两边楼梯梁受力，应选择单向导荷方式；四、画结构平面图：1、一般情况下，普通楼层考虑0.3mm裂缝控制，底板考虑0.2mm裂缝控制，地下车库顶板可根据覆土厚度，先按0.3mm控制，可做一定放大，如按0.25mm裂缝控制，这个具体工程自己把握，对车库顶板上有消防车情况，可按0.3mm进行裂缝控制；2、对与剪力墙相连的板边界，按固端考虑，对与较大边梁相连的板边界，可考虑边梁的约束作用，适当放大板支座配筋，其余板边界边支座按简支考虑；五、平面荷载校核：1、在布桩时，该项导荷作为参考条件，以JCCAD为主，如框架剪力墙结构，JCCAD 里面墙体分担的荷载较多，柱分担的荷载较少；反之，PM导核里面，墙体分担的荷载较少，柱分担的荷载较多；六、分析与设计参数补充定义：1、混凝土容重取26KN/M2;在计算底板抗浮，按倒楼盖配筋时，注意混凝土容重取0KN/M3;2、在进行整体计算时，对所有楼层强制采用刚性楼板假定，来查看位移比和位移角，其中计算位移角时，不考虑偶然偏心；对高层位移比应41.4;对构件进行配筋时，对所有楼层强制采用刚性楼板假定不选；3、模拟施工加载选加载3;4、风荷载信息栏中，对结构基本周期，按SATWE整体计算周期结果，将振型1周期进行返输入;注意体型分段数，对有地下室，裙房结构，应分别分段;5、同时选考虑偶然偏心和考虑双向地震；6、对有斜交抗侧力构件，应注意该项取值;7、对计算振型数，应按实际情况取，且使有效质量系数大于90%;8、应注意周期折减系数，对不同结构类型取不同值，对框架结构取。

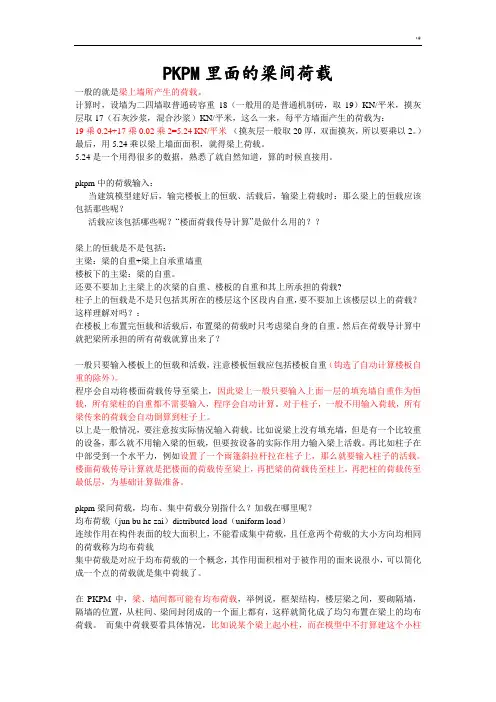

PKPM里面的梁间荷载一般的就是梁上墙所产生的荷载。

计算时，设墙为二四墙取普通砖容重18（一般用的是普通机制砖，取19）KN/平米，摸灰层取17（石灰沙浆，混合沙浆）KN/平米，这么一来，每平方墙面产生的荷载为：19乘0.24+17乘0.02乘2=5.24 KN/平米（摸灰层一般取20厚，双面摸灰，所以要乘以2。

）最后，用5.24乘以梁上墙面面积，就得梁上荷载。

5.24是一个用得很多的数据，熟悉了就自然知道，算的时候直接用。

pkpm中的荷载输入：当建筑模型建好后，输完楼板上的恒载、活载后，输梁上荷载时：那么梁上的恒载应该包括那些呢？活载应该包括哪些呢？“楼面荷载传导计算”是做什么用的？？梁上的恒载是不是包括：主梁：梁的自重+梁上自承重墙重楼板下的主梁：梁的自重。

还要不要加上主梁上的次梁的自重、楼板的自重和其上所承担的荷载?柱子上的恒载是不是只包括其所在的楼层这个区段内自重，要不要加上该楼层以上的荷载？这样理解对吗？：在楼板上布置完恒载和活载后，布置梁的荷载时只考虑梁自身的自重。

然后在荷载导计算中就把梁所承担的所有荷载就算出来了？一般只要输入楼板上的恒载和活载，注意楼板恒载应包括楼板自重（钩选了自动计算楼板自重的除外）。

程序会自动将楼面荷载传导至梁上，因此梁上一般只要输入上面一层的填充墙自重作为恒载，所有梁柱的自重都不需要输入，程序会自动计算。

对于柱子，一般不用输入荷载，所有梁传来的荷载会自动倒算到柱子上。

以上是一般情况，要注意按实际情况输入荷载。

比如说梁上没有填充墙，但是有一个比较重的设备，那么就不用输入梁的恒载，但要按设备的实际作用力输入梁上活载。

再比如柱子在中部受到一个水平力，例如设置了一个雨篷斜拉杆拉在柱子上，那么就要输入柱子的活载。

楼面荷载传导计算就是把楼面的荷载传至梁上，再把梁的荷载传至柱上，再把柱的荷载传至最低层，为基础计算做准备。

pkpm梁间荷载，均布、集中荷载分别指什么？加载在哪里呢？均布荷载（jun bu he zai）distributed load（uniform load）连续作用在构件表面的较大面积上，不能看成集中荷载，且任意两个荷载的大小方向均相同的荷载称为均布荷载集中荷载是对应于均布荷载的一个概念，其作用面积相对于被作用的面来说很小，可以简化成一个点的荷载就是集中荷载了。

结构设计中的各类荷载取值1.楼板厚度：1.1 最小楼板厚度：1）梁板式阳台板(外挑式)： h＝90mm，2）挑板式阳台板：h＝100mm，3）楼梯梯段及中间平台： h＝90mm，4）楼梯间楼层平台：h＝120mm5）户内楼板：h＝100mm，6）大屋面板（平）：h＝120mm7）坡屋面板：h＝100mm8）凸窗挑板及空调板：h＝80mm，9）阳台栏板及上人屋面女儿墙： h＝100mm。

1.2 楼板厚度取值：1）悬挑板h≥L/12；2） a／b＞2时，h≥b/30；3）1＜a／b≤2时，h≥b/38，2. 楼板荷载标准值：2.1 面层恒载取值：1）楼层面层荷载： 1.2 KN/M2。
