CAD各种管线敷设方式及标注

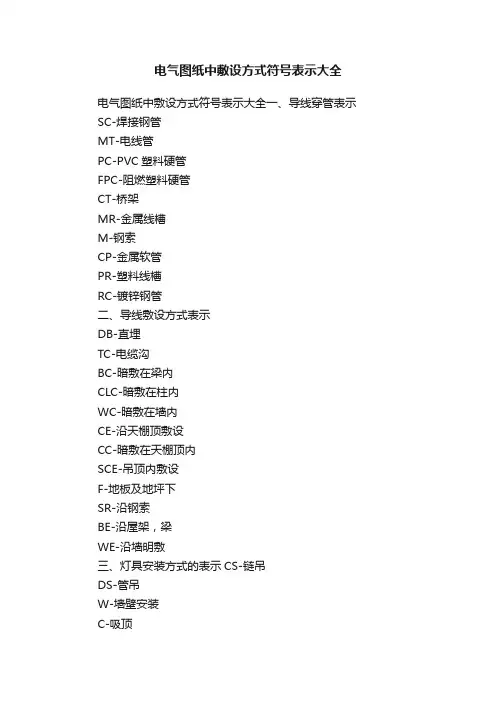

电气图纸中敷设方式符号表示大全电气图纸中敷设方式符号表示大全一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个是两种塑壳断路器的型号HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ 表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 1、型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T 矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32 5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序) KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR 声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP 照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS 电压小母线WV 事故照明小母线WELM 避雷器 F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器 C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV 电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF。

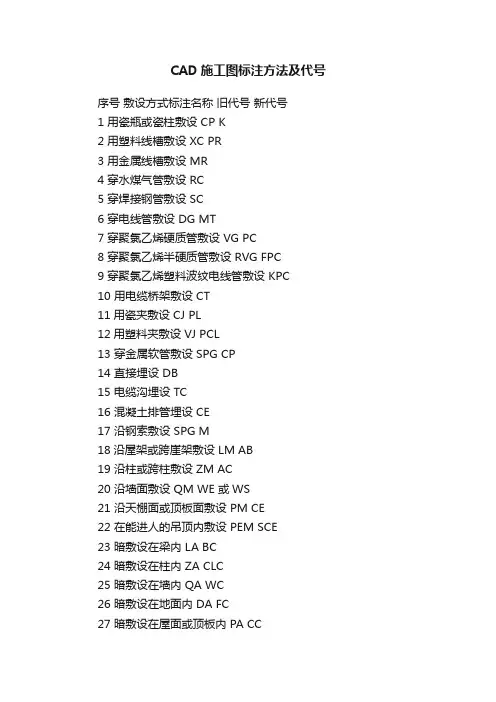

CAD施工图标注方法及代号序号敷设方式标注名称旧代号新代号1 用瓷瓶或瓷柱敷设 CP K2 用塑料线槽敷设 XC PR3 用金属线槽敷设 MR4 穿水煤气管敷设 RC5 穿焊接钢管敷设 SC6 穿电线管敷设 DG MT7 穿聚氯乙烯硬质管敷设 VG PC8 穿聚氯乙烯半硬质管敷设 RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设 KPC10 用电缆桥架敷设 CT11用瓷夹敷设 CJ PL12用塑料夹敷设 VJ PCL13 穿金属软管敷设 SPG CP14 直接埋设 DB15 电缆沟埋设 TC16 混凝土排管埋设 CE17 沿钢索敷设 SPG M18沿屋架或跨崖架敷设 LM AB19 沿柱或跨柱敷设 ZM AC20 沿墙面敷设 QM WE 或WS21 沿天棚面或顶板面敷设 PM CE22 在能进人的吊顶内敷设 PEM SCE23 暗敷设在梁内 LA BC24 暗敷设在柱内 ZA CLC25 暗敷设在墙内 QA WC26 暗敷设在地面内 DA FC27 暗敷设在屋面或顶板内 PA CC28 暗敷设在不能进人的吊顶内 PNA SCE29 线吊式 SW30 自在器线吊式 X SW31 固定线吊式 X1 SW132 防水线吊式 X2 SW233 吊线器式 X3 SW334 链吊式 L CS35 管吊式 G DS36 壁装式 B W37 吸顶式 D C38 嵌入式 R R39 顶棚内安装 DR CR40 墙壁内安装 BR WR41 台上安装 T T42 支架上安装 J S43 柱上安装 Z CL44 座装 ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法SC：焊接钢管TC：电线管镀锌或非镀锌薄钢管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽MR: 金属线槽RC：水煤气管KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE：在能进入人的吊顶在敷设SCE 吊顶内敷设BC:暗敷设在梁内CLC：暗敷设在柱子内BC 暗敷设在梁内WC：暗敷设在墙内WE：沿墙明敷设WS 沿墙面敷设FC：地板或地面下敷设CC：暗敷设在屋面或顶板内RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根.RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可！呵呵，通常是两根对绞RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。

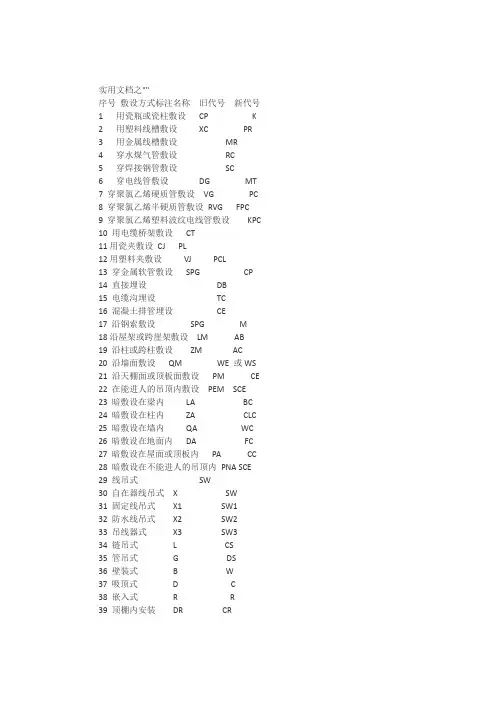

实用文档之""序号敷设方式标注名称旧代号新代号1 用瓷瓶或瓷柱敷设CP K2 用塑料线槽敷设XC PR3 用金属线槽敷设MR4 穿水煤气管敷设RC5 穿焊接钢管敷设SC6 穿电线管敷设DG MT7 穿聚氯乙烯硬质管敷设VG PC8 穿聚氯乙烯半硬质管敷设RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设KPC10 用电缆桥架敷设CT11用瓷夹敷设CJ PL12用塑料夹敷设VJ PCL13 穿金属软管敷设SPG CP14 直接埋设DB15 电缆沟埋设TC16 混凝土排管埋设CE17 沿钢索敷设SPG M18沿屋架或跨崖架敷设LM AB19 沿柱或跨柱敷设ZM AC20 沿墙面敷设QM WE 或WS21 沿天棚面或顶板面敷设PM CE22 在能进人的吊顶内敷设PEM SCE23 暗敷设在梁内LA BC24 暗敷设在柱内ZA CLC25 暗敷设在墙内QA WC26 暗敷设在地面内DA FC27 暗敷设在屋面或顶板内PA CC28 暗敷设在不能进人的吊顶内PNA SCE29 线吊式SW30 自在器线吊式X SW31 固定线吊式X1 SW132 防水线吊式X2 SW233 吊线器式X3 SW334 链吊式L CS35 管吊式G DS36 壁装式 B W37 吸顶式 D C38 嵌入式R R39 顶棚内安装DR CR40 墙壁内安装BR WR41 台上安装T T42 支架上安装J S43 柱上安装Z CL44 座装ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法SC：焊接钢管TC：电线管镀锌或非镀锌薄钢管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽MR: 金属线槽RC：水煤气管KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE：在能进入人的吊顶在敷设SCE 吊顶内敷设BC:暗敷设在梁内CLC：暗敷设在柱子内BC 暗敷设在梁内WC：暗敷设在墙内WE：沿墙明敷设WS 沿墙面敷设FC：地板或地面下敷设CC：暗敷设在屋面或顶板内。

管线敷设方式的标注敷设方式：ACE：敷设于人能进入的吊顶内；ACC：暗敷设在不能进入的顶棚内；BC：暗敷设在梁内BE：沿屋架或跨屋架敷设CC：暗敷设在顶棚内CE：沿天棚面或顶棚面明敷；CT：沿桥架敷设CLC：暗敷设在柱内CLE：沿柱或跨柱敷设FC：暗敷地面或地板下MR：沿金属线槽SCE：吊顶内敷设,要穿金属管SR：沿钢线槽敷设WE：沿墙明敷WC：沿墙暗敷线路明敷部位代号：LM：沿屋架或屋架下弦敷设ZM——沿柱敷设PL——沿天棚敷设QM——沿墙敷设线路暗敷部位代号：LA—暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA—暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内管线敷设材质的标注PVC——阻燃塑料管DGL——电工钢管VXG——塑制线槽KRG——可挠型塑制管KBG——紧定式（薄壁镀锌）钢管GXG——金属线槽FPC ——阻燃半硬聚氯乙烯管SC ——焊接钢管PC40——代表直径40PC管（塑料管）。

PE——代表的是"聚乙烯塑料管关于管道等级的说明应该去＜管道等级的工程规定＞里面找第一位的数字应该是指磅级为１５０＃第二位的字母应该是指材质，S表示不锈钢，C表示碳钢第三位的数字一般就是序列号照明灯具的标注格式为a—b(c×d×L)/e f例如:5—YZ402×40/2.5Ch表示5盏YZ40直管型荧光灯，每盏灯具中装设2只功率为40W的灯管，灯具的安装高度为2.5m，灯具采用链吊式安装方式。

如果灯具为吸顶安装，那么安装高度可用“—”号表示。

在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具，可以标注一处。

再例如:20—YU601×60/3CP表示20盏YU60型U形荧光灯，每盏灯具中装设1只功率为60W的U形灯管，灯具采用线吊安装，安装高度为3m。

照明灯具安装方式代号D——吸顶式G——管吊式R——嵌入式BR—-墙壁内安装L——链吊式B——壁装式照明灯具的标注一般用于平面图中。

SR： 沿钢线槽敷设
BE： 沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE： 沿墙面敷设
CE： 沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC： 暗敷设在梁内
CLC：暗敷设在柱内
WC： 暗敷设在墙内
CC： 暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC： 暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC

SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板与地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁〔屋架〕敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A〔3联开关〕DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆〔电线〕,软结构.V－绝缘聚氯乙烯. V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型〔扁形〕.S－双绞型.A－镀锡或镀银.F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆.将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1<A、B、C〕S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆〔电线〕AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆〔电线〕RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊〔1*标称截面〕,0.6/1KV,如：4*<1*185>+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面, 0.6/1KV,如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T,如：4×25-T。

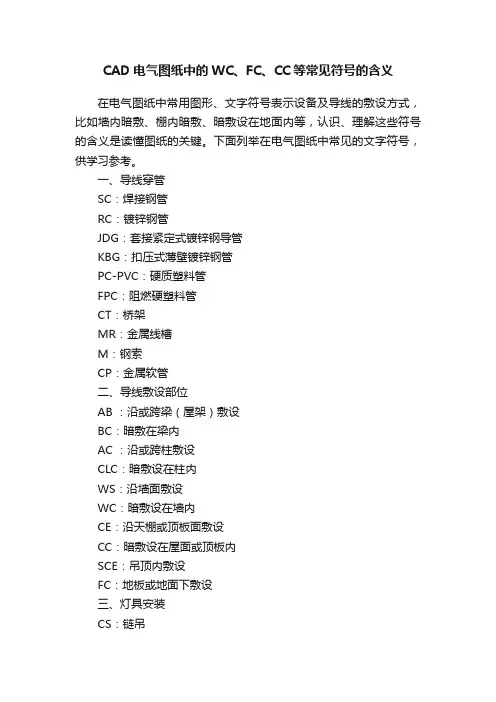

CAD电气图纸中的WC、FC、CC等常见符号的含义
在电气图纸中常用图形、文字符号表示设备及导线的敷设方式，比如墙内暗敷、棚内暗敷、暗敷设在地面内等，认识、理解这些符号的含义是读懂图纸的关键。

下面列举在电气图纸中常见的文字符号，供学习参考。

一、导线穿管
SC：焊接钢管
RC：镀锌钢管
JDG：套接紧定式镀锌钢导管
KBG：扣压式薄壁镀锌钢管
PC-PVC：硬质塑料管
FPC：阻燃硬塑料管
CT：桥架
MR：金属线槽
M：钢索
CP：金属软管
二、导线敷设部位
AB ：沿或跨梁（屋架）敷设
BC：暗敷在梁内
AC ：沿或跨柱敷设
CLC：暗敷设在柱内
WS：沿墙面敷设
WC：暗敷设在墙内
CE：沿天棚或顶板面敷设
CC：暗敷设在屋面或顶板内
SCE：吊顶内敷设
FC：地板或地面下敷设
三、灯具安装
CS：链吊
DS：管吊W：墙壁安装C：吸顶R：嵌入S：支架CL：柱上。

SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

电气图纸中敷设方式符号表示大全电气图纸中常用的线管敷设方式符号如下：1.导线穿管表示：SC：焊接钢管MT：电线管PC：PVC塑料硬管XXX：阻燃塑料硬管CT：桥架MR：金属线槽M：钢索CP：金属软管PR：塑料线槽RC：镀锌钢管2.导线敷设方式表示：DB：直埋TC：电缆沟BC：暗敷在梁内XXX：暗敷在柱内WC：暗敷在墙内CE：沿天棚顶敷设CC：暗敷在天棚顶内SCE：吊顶内敷设F：地板及地坪下SR：沿钢索BE：沿屋架、梁WE：沿墙明敷3.灯具安装方式的表示：CS：链吊DS：管吊W：墙壁安装C：吸顶R：嵌入S：支架CL：柱上在图纸中，可以使用以上符号来表示不同的线管敷设方式和灯具安装方式。

此外，型号的含义也需要了解：R：连接用软电缆（电线），软结构。

V：绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B：平型（扁形）。

S：双绞型。

A－XXX或镀银。

F：耐高温P：编织屏蔽P2－铜带屏蔽P22－钢带铠装Y：预制型、一般省略，或聚烯烃护套FD：产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同XXX：交联聚乙烯绝缘ZR：阻燃型NH：耐火型WDZ：无卤低烟阻燃型WDN：无卤低烟耐火型例如，SYV 75-5-1（A、B、C）代表一种75欧姆阻抗、5mm外径的电缆，有三种不同的外层材料选择。

SYWV 75-5-1是一种射频聚乙烯绝缘，聚氯乙烯护套的电缆，75代表75欧姆，5代表线径为5毫米，1代表单芯。

RVVP是一种软线，双层护套线，带P屏蔽，2代表2芯多股线，32代表每芯有32根铜丝，0.2代表每根铜丝直径为0.2毫米。

RVV2*1.0，AVR和RVB是铜芯连接电缆（电线）的不同型号和名称。

RVS和RVV是铜芯聚氯乙烯连接电线的不同型号和名称，RVV带有聚氯乙烯护套，呈圆形。

ARVV和RVVB是铜芯聚氯乙烯连接软电缆（电线）的不同型号和名称，ARVV带有镀锡铜芯和聚氯乙烯护套，呈平形。

RV-105是一种铜芯聚氯乙烯绝缘连接软电缆，耐热105摄氏度，采用聚氯乙烯绝缘和聚氯乙烯护套。

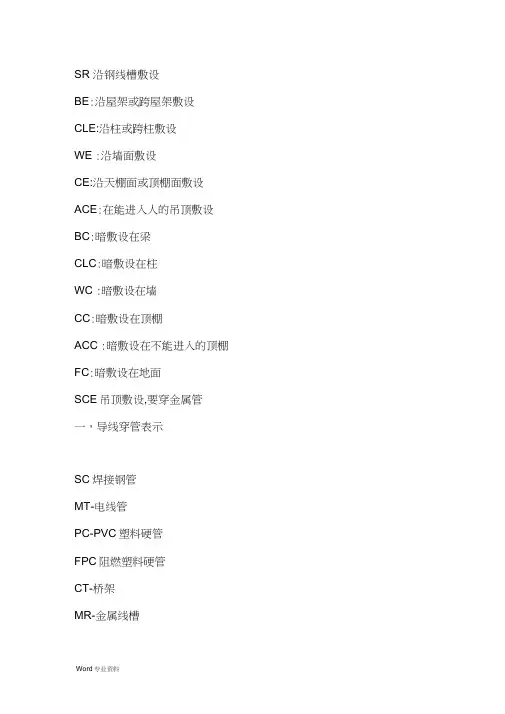

SR 沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE :沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶敷设BC:暗敷设在梁CLC:暗敷设在柱WC :暗敷设在墙CC:暗敷设在顶棚ACC :暗敷设在不能进入的顶棚FC:暗敷设在地面SCE吊顶敷设,要穿金属管一，导线穿管表示SC焊接钢管MT-电线管PC-PVC塑料硬管FPC阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁CLC暗敷在柱WC-暗敷在墙CEN沿天棚顶敷设CC-暗敷在天棚顶SCE吊顶敷设F-地板及地坪下SR沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示W-墙壁安装C-吸顶R-嵌入S支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：MKPC 穿聚氯乙烯塑料波纹电线管敷设：穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁：BC沿或跨柱敷设：AC暗敷设在柱：CLC沿墙面敷设：WS暗敷设在墙：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板：CC吊顶敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV322*0.5,3*0.75,4*4,——37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,——37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,——37*1.5mm铠装阻燃控制电缆；ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,——37*1.5mm铠装阻燃屏蔽控制电缆；ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,——37*1.5mm铠装通信电缆；HYA22,HYA23,HYA53,HYV22,HYV23 5 对,10 对——2400对,040.5-0.6-0.7-0.8-0.9 线径铠装充油通信电缆；HYAT22,HYAT23,NYAT53 5对,10对——800 对040.5-0.6-0.7-0.8-0.9 线径铠装阻燃通信电缆；ZR-H YA22,ZR-H YA23,ZR-H YA53,WDZ-H YA23,WDZ-H YA535 对,10 对——2400 对,040.5-0.6-0.7-0.8-0.9 线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325 对,10 对——200 对,0.5-0.6-0.7-0.8-0.9-1.0 线径铠装计算机电缆；DJY VP22,ZR-D JY VP22,D JY VRP22QJ YPV22,ZR-DJ YPV22DJ YPVR22DJY PVP22,D JY PVRP22,ZR-D JY PVP22,ZR-DJ YPVPR221*2*0.75 2*2*1.0 3*2*1.5 ——30*2*1.5mm铠装铁路信号电缆；PZY 23,PT Y23,PZ Y22,PT Y22,PZ YH23,PT YH23 PZY A23,PZ YA22,PZ YAH22,PT YAH22,PT YAH32,PZ Y324芯-6芯-8芯-9芯 ---- 6型号含义：R—连接用软电缆（电线），软结构。

电气图纸中敷设方式符表示大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电气图纸中敷设方式符号表示大全一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P?这两个是两种塑壳断路器的型号HSM8-63C/3P?适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P?也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV?75-5-1(A、B、C）S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM1：代表单芯SYWV?75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM1：代表单芯例如：RVVP2*32/0.2RVV2*1.0BVRR:软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM1、型号、名称RV?铜芯氯乙烯绝缘连接电缆（电线）AVR?镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB?铜芯聚氯乙烯平型连接电线RVS?铜芯聚氯乙烯绞型连接电线RVV?铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV?镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB?铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105?铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250?镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95?0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95?0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T矿用铠装控制电缆；MKVV22,MKVV32?2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22?2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23?5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53?5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.752*2*1.03*2*1.5------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT?电源自动投入装置AC?交流电DC?直流电FU?熔断器G?发电机M?电动机HG?绿灯HR?红灯HW?白灯HP?光字牌K?继电器KA(NZ)电流继电器(负序零序) KD?差动继电器KF?闪光继电器KH?热继电器KM?中间继电器KOF?出口中间继电器KS?信号继电器KT?时间继电器KV(NZ)电压继电器(负序零序)KP?极化继电器KR?干簧继电器KI?阻抗继电器KW(NZ)功率方向继电器(负序零序)KM?接触器KA瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L?线路QF?断路器QS?隔离开关T?变压器TA?电流互感器TV?电压互感器W?直流母线YC?合闸线圈YT?跳闸线圈PQS?有功无功视在功率EUI?电动势电压电流SE?实验按钮SR?复归按钮f?频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时?有或无继电器SB——按钮开关?Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时?有或无继电器SB——按钮开关SA?转换开关电压表?PV有功电度表?PJ无功电度表?PJR频率表?PF相位表?PPA最大需量表(负荷监控仪)PM 功率因数表?PPF有功功率表?PW无功功率表?PR无功电流表?PAR声信号?HA光信号?HS指示灯?HL红色灯?HR绿色灯?HG黄色灯?HY蓝色灯?HB连接片?XB插头?XP插座?XS端子板?XT电线电缆母线?W直流母线?WB插接式(馈电)母线?WIB 电力分支线?WP照明分支线?WL应急照明分支线?WE电力干线?WPM照明干线?WLM应急照明干线?WEM滑触线?WT合闸小母线?WCL控制小母线?WC信号小母线?WS闪光小母线?WF事故音响小母线?WFS 预报音响小母线?WPS 电压小母线?WV事故照明小母线?WELM 避雷器?F熔断器?FU快速熔断器?FTF跌落式熔断器?FF限压保护器件?FV电容器?C电力电容器?CE正转按钮?SBF反转按钮?SBR停止按钮?SBS紧急按钮?SBE试验按钮?SBT复位按钮?SR限位开关?SQ接近开关?SQP手动控制开关?SH时间控制开关?SK液位控制开关?SL湿度控制开关?SM压力控制开关?SP速度控制开关?SS温度控制开关辅助开关?ST 电压表切换开关?SV电流表切换开关?SA整流器?U可控硅整流器?UR控制电路有电源的整流器?VC 变频器?UF变流器?UC逆变器?UI电动机?M异步电动机?MA同步电动机?MS直流电动机?MD绕线转子感应电动机?MW 鼠笼型电动机?MC电动阀?YM电磁阀?YV防火阀?YF排烟阀?YS电磁锁?YL跳闸线圈?YT合闸线圈?YC气动执行器?YPAYA电动执行器?YE发热器件(电加热)FH照明灯(发光器件)EL空气调节器?EV电加热器加热元件?EE感应线圈电抗器?L 励磁线圈?LF消弧线圈?LA滤波电容器?LL电阻器变阻器?R电位器?RP热敏电阻?RT光敏电阻?RL压敏电阻?RPS接地电阻?RG放电电阻?RD启动变阻器?RS频敏变阻器?RF限流电阻器?RC光电池热电传感器?B 压力变换器?BP温度变换器?BT速度变换器?BV时间测量传感器?BT1BK液位测量传感器?BL温度测量传感器?BHBM配电房电工符号大全：常用电气符号大全电流表?PA电压表?PV有功电度表?PJ无功电度表?PJR频率表?PF相位表?PPA最大需量表(负荷监控仪)PM 功率因数表?PPF有功功率表?PW无功功率表?PR无功电流表?PAR声信号?HA光信号?HS指示灯?HL红色灯?HR绿色灯?HG黄色灯?HY蓝色灯?HB白色灯?HW连接片?XB插头?XP插座?XS端子板?XT电线,电缆,母线?W直流母线?WB插接式(馈电)母线?WIB 电力分支线?WP照明分支线?WL应急照明分支线?WE电力干线?WPM照明干线?WLM应急照明干线?WEM滑触线?WT合闸小母线?WCL控制小母线?WC信号小母线?WS闪光小母线?WF事故音响小母线?WFS 预告音响小母线?WPS 电压小母线?WV事故照明小母线?WELM 避雷器?F熔断器?FU快速熔断器?FTF跌落式熔断器?FF限压保护器件?FV电容器?C电力电容器?CE正转按钮?SBF反转按钮?SBR停止按钮?SBS紧急按钮?SBE试验按钮?SBT复位按钮?SR限位开关?SQ接近开关?SQP手动控制开关?SH时间控制开关?SK液位控制开关?SL湿度控制开关?SM压力控制开关?SP速度控制开关?SS温度控制开关,辅助开关?ST 电压表切换开关?SV电流表切换开关?SA整流器?U可控硅整流器?UR控制电路有电源的整流器?VC 变频器?UF变流器?UC逆变器?UI电动机?M异步电动机?MA同步电动机?MS直流电动机?MD绕线转子感应电动机?MW鼠笼型电动机?MC电动阀?YM电磁阀?YV防火阀?YF排烟阀?YS电磁锁?YL跳闸线圈?YT合闸线圈?YC气动执行器?YPA,YA电动执行器?YE发热器件(电加热)FH 照明灯(发光器件)EL 空气调节器?EV电加热器加热元件?EE 感应线圈,电抗器?L 励磁线圈?LF消弧线圈?LA滤波电容器?LL电阻器,变阻器?R电位器?RP热敏电阻?RT光敏电阻?RL压敏电阻?RPS接地电阻?RG放电电阻?RD启动变阻器?RS频敏变阻器?RF限流电阻器?RC光电池,热电传感器?B 压力变换器?BP温度变换器?BT速度变换器?BV时间测量传感器?BT1,BK 液位测量传感器?BL温度测量传感器?BH,BM。

CAD当中个字母所代表意思管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC疑问解答：1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。

序号敷设方式标注名称旧代号新代号1 用瓷瓶或瓷柱敷设CP K2 用塑料线槽敷设XC PR3 用金属线槽敷设MR4 穿水煤气管敷设RC5 穿焊接钢管敷设SC6 穿电线管敷设DG MT7 穿聚氯乙烯硬质管敷设VG PC8 穿聚氯乙烯半硬质管敷设RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设KPC10 用电缆桥架敷设CT11用瓷夹敷设CJ PL12用塑料夹敷设VJ PCL13 穿金属软管敷设SPG CP14 直接埋设DB15 电缆沟埋设TC16 混凝土排管埋设CE17 沿钢索敷设SPG M18沿屋架或跨崖架敷设LM AB19 沿柱或跨柱敷设ZM AC20 沿墙面敷设QM WE 或WS21 沿天棚面或顶板面敷设PM CE22 在能进人的吊顶内敷设PEM SCE23 暗敷设在梁内LA BC24 暗敷设在柱内ZA CLC25 暗敷设在墙内QA WC26 暗敷设在地面内DA FC27 暗敷设在屋面或顶板内PA CC28 暗敷设在不能进人的吊顶内PNA SCE29 线吊式SW30 自在器线吊式X SW31 固定线吊式X1 SW132 防水线吊式X2 SW233 吊线器式X3 SW334 链吊式L CS35 管吊式G DS36 壁装式 B W37 吸顶式 D C38 嵌入式R R39 顶棚内安装DR CR40 墙壁内安装BR WR41 台上安装T T42 支架上安装J S43 柱上安装Z CL44 座装ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法SC：焊接钢管TC:电线管镀锌或非镀锌薄钢管PC：硬质塑料管CT:电缆桥架CP：金属软管SR：钢线槽MR: 金属线槽RC：水煤气管KBG：管为套接扣压式镀锌薄壁钢导管, JDG：为套接紧定式镀锌薄壁钢导管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE：在能进入人的吊顶在敷设SCE 吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱子内BC 暗敷设在梁内WC:暗敷设在墙内WE:沿墙明敷设WS 沿墙面敷设FC：地板或地面下敷设CC：暗敷设在屋面或顶板内。
