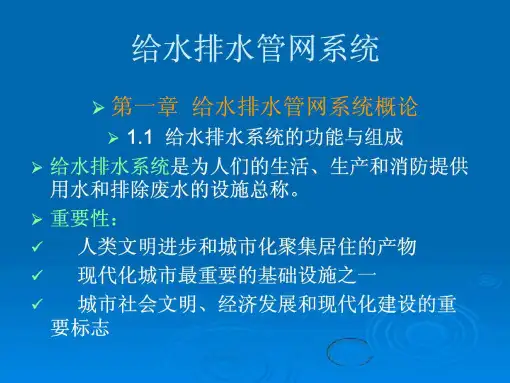

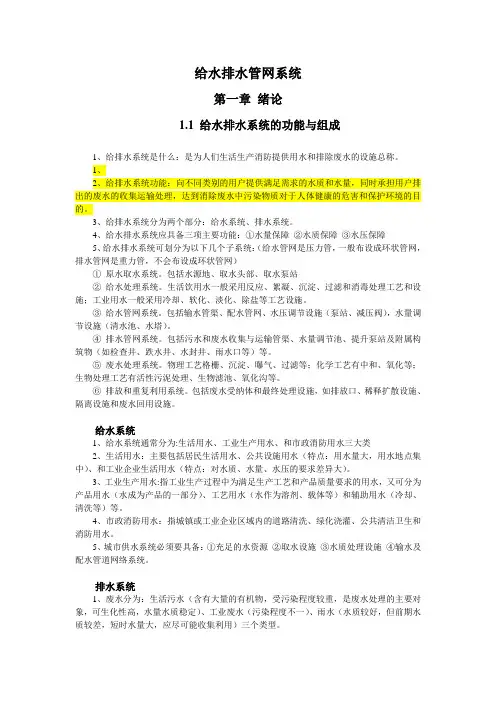

给水排水管网系统第一章绪论1.1 给水排水系统的功能与组成1、给排水系统是什么：是为人们生活生产消防提供用水和排除废水的设施总称。
1、2、给排水系统功能：向不同类别的用户提供满足需求的水质和水量，同时承担用户排出的废水的收集运输处理，达到消除废水中污染物质对于人体健康的危害和保护环境的目的。
3、给排水系统分为两个部分：给水系统、排水系统。
4、给水排水系统应具备三项主要功能：①水量保障②水质保障③水压保障5、给水排水系统可划分为以下几个子系统：（给水管网是压力管，一般布设成环状管网，排水管网是重力管，不会布设成环状管网）①原水取水系统。
包括水源地、取水头部、取水泵站②给水处理系统。
生活饮用水一般采用反应、絮凝、沉淀、过滤和消毒处理工艺和设施；工业用水一般采用冷却、软化、淡化、除盐等工艺设施。
③给水管网系统。
包括输水管渠、配水管网、水压调节设施（泵站、减压阀），水量调节设施（清水池、水塔）。
④排水管网系统。
包括污水和废水收集与运输管渠、水量调节池、提升泵站及附属构筑物（如检查井、跌水井、水封井、雨水口等）等。
⑤废水处理系统。
物理工艺格栅、沉淀、曝气、过滤等；化学工艺有中和、氧化等；生物处理工艺有活性污泥处理、生物滤池、氧化沟等。
⑥排放和重复利用系统。
包括废水受纳体和最终处理设施，如排放口、稀释扩散设施、隔离设施和废水回用设施。
给水系统1、给水系统通常分为:生活用水、工业生产用水、和市政消防用水三大类2、生活用水：主要包括居民生活用水、公共设施用水（特点：用水量大，用水地点集中）、和工业企业生活用水（特点：对水质、水量、水压的要求差异大）。
3、工业生产用水:指工业生产过程中为满足生产工艺和产品质量要求的用水，又可分为产品用水（水成为产品的一部分）、工艺用水（水作为溶剂、载体等）和辅助用水（冷却、清洗等）等。
4、市政消防用水：指城镇或工业企业区域内的道路清洗、绿化浇灌、公共清洁卫生和消防用水。
5、城市供水系统必须要具备：①充足的水资源②取水设施③水质处理设施④输水及配水管道网络系统。
给水排水管网系统课件一、引言给水排水管网系统是城市基础设施中至关重要的一部分，它涉及到城市居民的日常生活用水和废水排放。
本课件旨在介绍给水排水管网系统的基本概念、组成部分、设计原则和运维管理等方面的知识，以便学习者对该系统有一个全面的了解。
二、系统概述1. 给水管网系统给水管网系统是将水源地的水经过处理后，通过管道输送到城市各个用户的系统。
它包括水源地、水处理厂、输水管道、水塔、水泵站等组成部分。
2. 排水管网系统排水管网系统是将城市居民产生的废水经过收集、处理后排放到污水处理厂的系统。
它包括污水管道、检查井、污水泵站、污水处理厂等组成部分。
三、系统设计原则1. 给水管网系统设计原则(1) 水源充足可靠：确保水源的稳定供应，避免用户用水不足的情况发生。
(2) 压力稳定合理：保证给水管道中的水压稳定，以满足用户的正常用水需求。
(3) 管道布局合理：根据城市用水需求和地理条件，合理布置管道，降低输水阻力。
(4) 防止污染交叉：采用适当的阀门和设备，防止给水管道与污水管道交叉污染。
2. 排水管网系统设计原则(1) 正确计算流量：根据城市居民的生活、工业用水量等因素，合理计算排水管道的流量。
(2) 正确选择管材：根据排水管道的使用环境和排水水质，选择合适的管材，以确保管道的耐腐蚀性和使用寿命。
(3) 合理设置检查井：设置足够数量的检查井，以便检查和维修排水管道。
(4) 合理设置泵站：根据排水管道的高度差和流量要求，合理设置污水泵站，以确保废水能够顺利地流入污水处理厂。
四、系统组成部分1. 给水管网系统组成部分(1) 水源地：包括河流、湖泊、水库等，作为城市供水的水源。
(2) 水处理厂：对水源进行净化、消毒等处理，以确保水质符合卫生标准。
(3) 输水管道：将经过处理的水输送到城市各个用户。
(4) 水塔：储存处理后的水，以应对高峰用水时的需求。
(5) 水泵站：负责将水从水源地或水塔抽送到输水管道中。
2. 排水管网系统组成部分(1) 污水管道：将城市居民产生的废水收集并输送到污水处理厂。
