常用阀门的选型方法

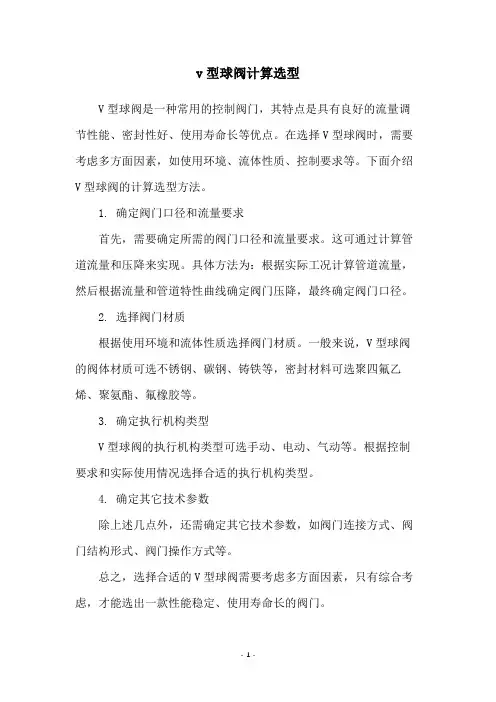

v型球阀计算选型
V型球阀是一种常用的控制阀门，其特点是具有良好的流量调节性能、密封性好、使用寿命长等优点。

在选择V型球阀时，需要考虑多方面因素，如使用环境、流体性质、控制要求等。

下面介绍V型球阀的计算选型方法。

1. 确定阀门口径和流量要求
首先，需要确定所需的阀门口径和流量要求。

这可通过计算管道流量和压降来实现。

具体方法为：根据实际工况计算管道流量，然后根据流量和管道特性曲线确定阀门压降，最终确定阀门口径。

2. 选择阀门材质
根据使用环境和流体性质选择阀门材质。

一般来说，V型球阀的阀体材质可选不锈钢、碳钢、铸铁等，密封材料可选聚四氟乙烯、聚氨酯、氟橡胶等。

3. 确定执行机构类型
V型球阀的执行机构类型可选手动、电动、气动等。

根据控制要求和实际使用情况选择合适的执行机构类型。

4. 确定其它技术参数
除上述几点外，还需确定其它技术参数，如阀门连接方式、阀门结构形式、阀门操作方式等。

总之，选择合适的V型球阀需要考虑多方面因素，只有综合考虑，才能选出一款性能稳定、使用寿命长的阀门。

- 1 -。

化工设计中常用阀门的选型方法摘要：对当前世界发展体系进行研究分析，想要更好的巩固当前我国在世界舞台上的地位，我们必须加大经济发展力度，推动整个社会的发展。

化工厂的存在能够有效的推动中国社会经济的进步，通过进行化工原料加工处理，利用各种元素的化学性质，打造出有使用价值的物质，再次进行销售利用，形成一个商业合作局面，进而带动整体的经济效益。

进行化工工作离不开设备仪器的使用，化工厂的正常运行依赖于大型化工设备以及人工劳动力，近年来化工企业频频出现安全事故，导致化工工厂爆炸以及毒气泄漏问题发生，这不仅仅影响化工厂的运转更重要的威胁了人们的生命安全，加强对化工厂的控制和管理至关重要。

关键词：化工工作模式；阀门类型选择；工作方法正文：当前人们的思想水平处于进步阶段，对任何产品的质量要求越来越高，化工产品的存在能够方便人们的生活，带动整个社会的经济发展，化工企业主要是对利用材料的一些化学性质进行加工，实现原料功能上的改变，在生产的过程中应用到多种化学技术，具有一定的危险性，因此必须加强化工企业的安全设置，阀门在化学产品的生产中有着关键作用，大型化学工作设备离不开阀门的支持，因此要保证化工企业的生安全，必须选择最合适的阀门进行工作。

阀门可以在一定程度上降低化学生产的危险性，同时可以节省一定的资金，对化学管道展开严谨控制，一次防止化学药物泄露情况，保证化学企业工作的安全性。

本文将要针对化工设计中常用阀门的选型方法展开研究分析。

一、常用阀门介绍现在对化工企业的工作要求越来越高，为了满足当前社会的要求，必须改进当前化学产品的生产方式从根本上保证化学产品的质量，进行化学产品生产工作需要一些设备进行支持，当前我们的零件铸造企业发展迅速，创设出多种多样的工业零件，进而保证企业能够正常生产。

化工企业在工作的过程中，需要建设大型生产场地，化工企业和普通工业不同，它应用到的是大量的化学材料，通过专业的化学手段进行生产，在工作过程中存在更大的风险。

常用阀门选型说明1、闸阀的选型说明一般情况下，应首选闸阀。

闸阀除适用于蒸汽、油品等介质外，还适用于含有粒状固体及粘度较大的介质，并适用于放空和低真空系统的阀门。

对带有固体颗粒的介质，闸阀阀体上应带有一个或两个吹扫孔。

对低温介质，应选用低温专用闸阀。

2、截止阀选型说明截止阀适用于对流体阻力要求不严的管路上，即对压力损失考虑不大，以及高温、高压介质的管路或装置，适用于DNV200mm的蒸汽等介质管道上；小型阀门可选用截止阀，如针形阀、仪表阀、取样阀、压力计阀等；截止阀有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小时，宜选用截止阀或节流阀；对于剧毒介质，宜选用波纹管密封的截止阀；但截止阀不宜用于粘度较大的介质和含有颗粒易沉淀的介质，也不宜作放空阀及低真空系统的阀门。

3、球阀选型说明球阀适用于低温、高压、粘度大的介质。

大多数球阀可用于带悬浮固体颗粒的介质中，依据密封的材料要求也可用于粉状和颗粒状的介质；全通道球阀不适用于流量调节，但适用于要求快速启闭的场合，便于实现事故紧急切断；通常在密封性能严格、磨损、缩口通道、启闭动作迅速、高压截止（压差大）、低噪音、有气化现象、操作力矩小、流体阻力小的管路中，推荐使用球阀。

球阀适用于轻型结构、低压截止、腐蚀性介质中；球阀还是低温、深冷介质的最理想阀门，低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀；选用浮动球球阀时其阀座材料应承接球体和工作介质的载荷，大口径的球阀在操作时需要较大的力，DN2200mm的球阀应选用蜗轮传动形式；固定球球阀适用于较大口径及压力较高的场合；另外，用于工艺剧毒物料、可燃介质管道的球阀，应具有防火、防静电结构。

4、节流阀选型说明节流阀适用于介质温度较低、压力较高的场合，适用于需要调节流量和压力的部位，不适用于粘度大和含有固体颗粒的介质，不宜作隔断阀。

5、旋塞阀选型说明旋塞阀适用于要求快速启闭的场合，一般不适用于蒸汽及温度较高的介质，用于温度较低、粘度大的介质，也适用于带悬浮颗粒的介质。

一、根据各管道系统以及阀门特点的不同，确定阀门配置标准如下，并附图示。

A、铜制阀门（公称压力1.6Mpa）适用于公称直径DN≤50的管道系统，其中1、给水系统（冷水系统、热水系统、中水系统）1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀；2）管径DN 32≤DN≤DN50的管道上：铜闸阀。

2、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）：1）管径≤DN50的管道上：铜闸阀。

3、空调水系统:1）管径DN≤25的管道上（连接风机盘管的支管）：铜闸阀或铜球阀；2）管径32≤DN≤50的管道上：采用铜闸阀；3）风机盘管进出水处：不锈钢波纹连接管。

4、采暖系统：1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀；. 2）管径DN≤50的管道上：铜闸阀；3）采暖入户小室采用黄铜锁闭闸阀。

5、蒸汽系统1）管径DN≤50的管道上铜截止阀。

B、钢制阀门（球墨铸铁或铸钢类）适用于公称直径DN≥65的管道系统，其中一）公称压力1.6MPa钢制阀门1、给水系统（生活冷水系统、中水系统）：1)泵房外管道上：暗杆式弹性座封闸阀；2)泵房内管道上: 明杆式弹性座封闸阀；3)生活水箱补水处：100X遥控浮球阀；4)水泵出水端：300X缓闭止回阀；5)水泵进水端：Y型过滤器；6)生活水泵进出水处：不锈钢软接头；7)中水水泵进出水处：橡胶软接头；.8)分区供水需减压时，选用200X减压阀；9)市政给水接驳处水表附近：倒流防止器。

2、生活热水系统锅炉房及换热器一次水侧：1）热水锅炉进出水管道的第一个阀门：球墨铸铁截止阀；2)循环水泵进出水处：不锈钢软接头；3)循环水泵出水端的止回阀可根据设计要求进行选定。

4)热水管道上：法兰式硬密封蝶阀；换热器二次水侧：同给水系统；3、排水系统1）污水泵出水处：橡胶瓣止回阀+明杆式弹性座封闸阀。

4、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）1)泵房外消防管道上：中心线对夹式软密封蝶阀；2)泵房内、水泵出水端：中心线法兰式软密封蝶阀；泵房内、水泵进水端：明杆式弹性座封闸阀；.3)消防水池补水处：100X遥控浮球阀；4)分区供水需减压时，选用200X减压阀；5)消防水泵出水端：H41X消声止回阀；6)消防水泵出水端若需要泄压，选用500X泄压阀；7)消防水泵进水端：Y型过滤器；8)消防水泵进出水处：橡胶软接头。

阀门选型要求及常见问题目录1.阀门基本参数(阀门定购时必须明确的内容)1、公称通径：用DN表示，按国标GB1047《管子和管路附件的公称通径》的规定。

2、公称压力：用PN表示、按国标GB1048《管道元件公称压力》的规定。

3、工作温度：阀门压力-温度等级，即在特定压力下的工作温度，按国标GB9124《刚制管法兰技术条件》的规定。

4、工作介质：阀门内的流体。

5、连接方式：6、驱动方式：7、主体材料：2.阀门的基本性能(阀门验收时必须检验的内容)1、强度性能：即承压能力，是PN的1.5倍。

2、密封性能：阀门阻止内漏、外漏的能力，是PN的1.1倍。

3、流阻系数：介质流过阀门时的压力损失。

4、动作性能：(1)启闭力和启闭力矩，填料力、磨擦力、介质力、加工精度。

(2)启闭速度，完成一次开启、关闭动作所需的时间。

(3)动作灵敏性和可靠性，主要指自动阀门：L、Y、T、A、S、Ho5、使用寿命：阀门的耐久性。

3.阀门型号编制方法及供货要求1、阀门型号编制方法：最基本的是JB308,但是现在已经不够用，有相当一部分不能包含在这个标准中。

2、国外阀门型号编制方法：各国都没有统一的标准，各生产厂家自行编号。

例如：3/4〃800LBTS A182F304L/304L(1)DN⑵PN⑶一端螺纹另一端承插焊⑷主体材料⑸密封面材料3、阀门电动装置型号编制方法：JB/T85304、通用阀门供货要求：JB/T79285、阀门标志：GB/T122204 .阀门分类阀门是一种通过改变其内部通道截面积来控制介质流动的一种机械产品。

4.1. 按用途和作用分：⑴截断阀类：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

z、J、X放料阀、取样阀。

其中Q、D、G、夹管阀有两种结构，有截断型，也有调节型。

(2)止回阀类：止回阀又称单向阀，其作用是防止管路中的介质倒流。

H、底阀。

⑶分流阀类：其作用是分配、分流或混合管路中的介质。

S、分配阀。

(4)调节阀类：其作用是调节管路中的介质流量、压力等参数。

电动阀门的选型方法过程以及注意事项电动阀技术指标电动阀门选型的方法：1、断定公称压力、不是用Pmax去套PN、而是由温度、压力、材质三个条件从表中找出相应的PN并充分于所选阀之PN值。

2、断定的阀型、电动阀门选型的方法：1、断定公称压力、不是用Pmax去套PN、而是由温度、压力、材质三个条件从表中找出相应的PN并充分于所选阀之PN值。

2、断定的阀型、其走漏量充分工艺要求。

3、断定的阀型、其作业压差应小于阀的答应压差、如不可、则须从特别角度考虑或另选它阀。

4、介质的温度在阀的作业温度范围内、环境温度符合要求。

5、依据介质的不干净情形考虑阀的防堵问题。

6、依据介质的化学功能考虑阀的耐腐蚀问题。

7、依据压差和含硬物介质、考虑阀的冲蚀及耐磨损问题。

8、归纳经济效果考虑的功能、价格比。

电动阀门选择过程：1、阀芯形状结构紧要依据所选择的流量特性和不平衡力等要素考虑。

2、耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时、阀的内部资料要坚固。

3、耐腐蚀性由于介质具有腐蚀性、尽量选择结构简略阀门。

4、介质的温度、压力当介质的温度、压力高且更改大时、应选用阀芯和阀座的资料受温度、压力变化小的阀门。

5、避开闪蒸和空化闪蒸和空化只发生在液体介质。

在实践生产过程中、闪蒸和空化会构成振荡和噪声、缩短阀门的运用寿命、因此在选择阀门时应避开阀门发生闪蒸和空化。

电动调整阀选型应当注意事项：1、供电类型2、操控类型（开关型、调理型）3、调整阀的操控信号、反应信号4、阀体的尺度、类型5、连接方式6、运用环境—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

阀门选型（经典）1.蝶阀：优点：结构简单，重量轻，安装尺寸小，节约空间，启闭迅速，适用于大口径。

缺点：密封性能差，只适用于低压。

适用于对关断性要求不高的场合。

温度低于80度，压力小于1MPa的空气，水，煤气等介质的较大管线中。

2.球阀：优点：结构简单，安装尺寸小，启闭迅速，操作方便，可以做成直通、三通和四通式结构，直通式球阀在所有法门中中流动阻力最小，能输送带悬浮颗粒和粘度较大的介质。

缺点：制造精度要求高，阀体重量大，不能用于含有泥沙和结晶体的物料输送，关断性差，无调节流量功能。

适用于输送空气等气体，真空，水、有机溶剂等液体，以及含有悬浮颗粒的液体。

3.闸阀：优点：密封性能好，流动阻力小，耐高温性能好，可根据阀杆高度判断阀门开度，能输送带悬浮颗粒和粘度较大的介质。

有一定的流量调节功能。

缺点：结构复杂，安装尺寸大，密封面容易磨损，室外安装时冬天容易冻裂，闸板两侧压力差高时开启费力，不适用于频繁启闭。

适用于输送空气，蒸汽、水、溶剂等流体的较大口径管路中，关断性要求高且不经常启闭的场合。

4截止阀：优点：密封性能好，耐高温性能好，结构较闸阀简单，制造维修较闸阀方便，可根据阀杆高度判断阀门开度，有流量调节功能。

缺点：结构复杂，阀体重量大，在所有阀门中安装尺寸最大，流动阻力大，不适用于带悬浮颗粒和粘度较大的介质。

适用于输送蒸汽、水、溶剂等较清洁流体的管路中，关断性要求高且经常调节流量或启闭的场合。

5.节流阀：优点：制造精度高，密封性能好，可根据阀杆高度判断阀门开度，有较好的流量调节功能。

缺点：结构复杂，不适用带颗粒和粘度较大的介质，不适用于作切断阀用。

适用于输送蒸汽、水、溶剂等清洁流体的管路中，要求较为精细地调节流量和需要节流的场合。

注意：节流阀与截止阀的唯一区别是阀瓣为针型或圆锥型，外形和其它部件的结构与截止阀完全相同。

6.隔膜阀：优点：结构简单，无填料函，便于维修，安装尺寸小，流动阻力小，由于隔膜的隔离使物料与金属部件不直接接触，有很好的耐腐蚀性。

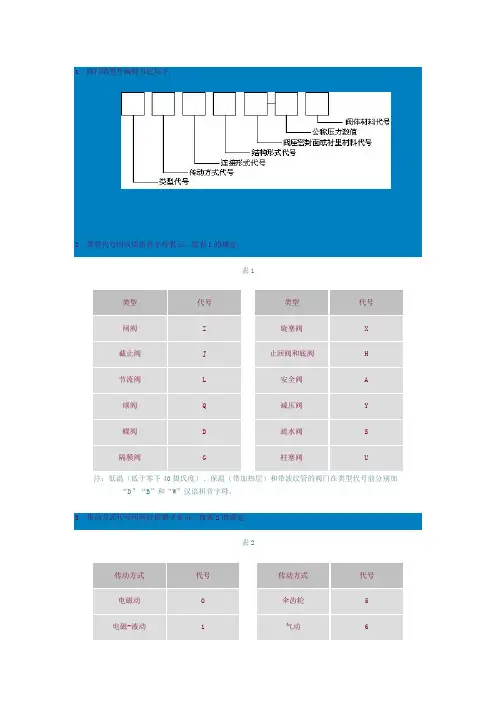

1．阀门的型号编制方法如下：
2．类型代号用汉语拼音字母表示，按表1的规定。

表1
注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2
注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S 表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表3
表4
表5
表6
表7
注：垂直板三杆式用I s表示
表8
表9
表10
表11
注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。

（2）脉冲式付阀用9a表示。

表12
表13
6．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。

表14
注：由阀体直接加工的阀座密封面材料代号用“W”表示，当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。

8．阀体材料代号用汉语拼音字母表示，按表15的规定。

表15
注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

安全阀分类和参数选型方法范本安全阀是一种用于保护压力容器和管道设备的重要安全装置，主要用于调节和控制系统中的压力，防止过载和爆炸。

根据其功能和工作原理的不同，安全阀可以分为多种类型。

本篇文章将介绍安全阀的分类和参数选型方法，并提供一个范本供参考。

一、安全阀的分类按照构造形式和工作原理的不同，安全阀可以分为多种类型，常见的有以下几种：1. 弹簧式安全阀：弹簧式安全阀是最常见和最常用的一种安全阀。

它根据弹簧的力量来调节和控制系统中的压力。

当系统中的压力超过设定值时，弹簧会被压缩，使阀门打开，释放多余的压力。

2. 螺旋式安全阀：螺旋式安全阀利用螺旋簧的力量来控制和调节系统中的压力。

与弹簧式安全阀相比，螺旋式安全阀具有更高的灵敏度和更大的调节范围。

3. 水封安全阀：水封安全阀主要用于蒸汽系统中，可以防止高压蒸汽回流到低压蒸汽系统中。

它通过水封来控制和调节系统中的压力，当压力超过设定值时，水封会打开，释放多余的压力。

4. 油封安全阀：油封安全阀主要用于油系统中，可以防止油流逆向流动或压力过高。

它通过油封的力量来控制和调节系统中的压力，当压力超过设定值时，油封会打开，释放多余的压力。

5. 止回阀：止回阀是一种用于防止流体逆流的装置，也可以用作安全阀。

它可以在流体压力超过设定值时自动关闭，防止压力过高造成危险。

二、安全阀的参数选型方法选择适合的安全阀对于保护设备和人员的安全非常重要。

在进行参数选型时，需要考虑以下几个关键因素：1. 设备类型和工作环境：不同的设备和工作环境对安全阀的要求不同，需要根据实际情况选择适合的安全阀类型和规格。

2. 压力范围：根据系统的工作压力范围选择合适的安全阀。

安全阀的额定压力应略高于系统的最高工作压力。

3. 流量要求：根据系统的流量要求选择合适的安全阀。

安全阀的流量系数需要满足系统的流量要求，以保证阀门能够及时打开释放多余的压力。

4. 排放介质：根据系统的排放介质选择合适的安全阀材质。

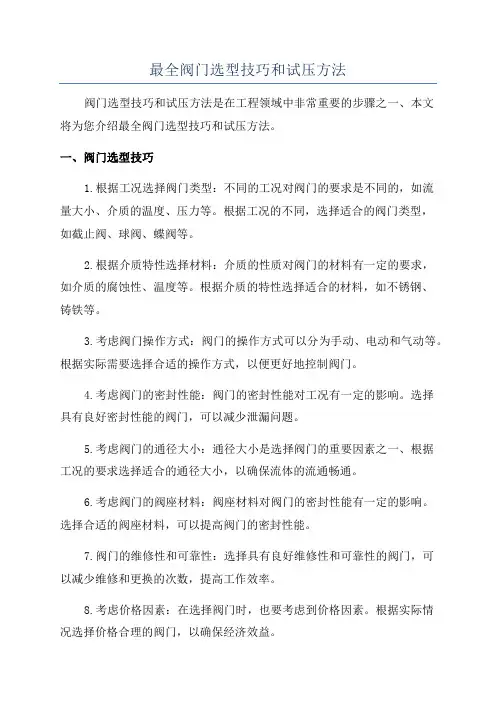

最全阀门选型技巧和试压方法阀门选型技巧和试压方法是在工程领域中非常重要的步骤之一、本文将为您介绍最全阀门选型技巧和试压方法。

一、阀门选型技巧1.根据工况选择阀门类型：不同的工况对阀门的要求是不同的，如流量大小、介质的温度、压力等。

根据工况的不同，选择适合的阀门类型，如截止阀、球阀、蝶阀等。

2.根据介质特性选择材料：介质的性质对阀门的材料有一定的要求，如介质的腐蚀性、温度等。

根据介质的特性选择适合的材料，如不锈钢、铸铁等。

3.考虑阀门操作方式：阀门的操作方式可以分为手动、电动和气动等。

根据实际需要选择合适的操作方式，以便更好地控制阀门。

4.考虑阀门的密封性能：阀门的密封性能对工况有一定的影响。

选择具有良好密封性能的阀门，可以减少泄漏问题。

5.考虑阀门的通径大小：通径大小是选择阀门的重要因素之一、根据工况的要求选择适合的通径大小，以确保流体的流通畅通。

6.考虑阀门的阀座材料：阀座材料对阀门的密封性能有一定的影响。

选择合适的阀座材料，可以提高阀门的密封性能。

7.阀门的维修性和可靠性：选择具有良好维修性和可靠性的阀门，可以减少维修和更换的次数，提高工作效率。

8.考虑价格因素：在选择阀门时，也要考虑到价格因素。

根据实际情况选择价格合理的阀门，以确保经济效益。

二、阀门试压方法1.清洗阀门：在试压之前，首先要将阀门内部清洗干净，以确保阀门的内部没有杂质和污物。

2.封闭阀门：使用手动或自动方式将阀门完全关闭，确保阀门处于完全密闭状态。

3.压力测试：使用压力表或压力报警装置对阀门进行压力测试。

根据设计要求设置压力值，进行相应的测试。

4.检查泄漏：在试压过程中，要对阀门进行泄漏检查。

可以使用泄漏检查仪进行检查，确保阀门的密封性能。

5.压力释放：在试压结束后，要逐步释放阀门内的压力。

可以使用阀门的手动或自动方式进行压力释放。

6.记录试压结果：在试压过程中，要及时记录试压结果，包括压力值、泄漏情况等，以备后续参考。

7.试压报告：在试压结束后，要及时编制试压报告，包括试压结果、试压过程中的注意事项等，以备参考和备案。

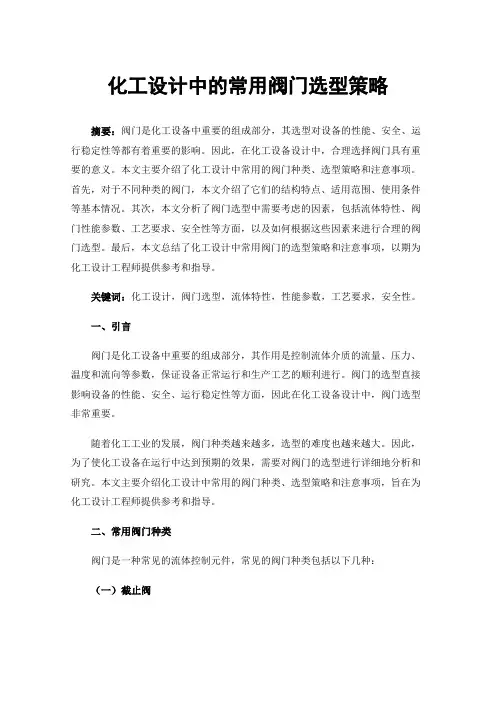

化工设计中的常用阀门选型策略摘要：阀门是化工设备中重要的组成部分，其选型对设备的性能、安全、运行稳定性等都有着重要的影响。

因此，在化工设备设计中，合理选择阀门具有重要的意义。

本文主要介绍了化工设计中常用的阀门种类、选型策略和注意事项。

首先，对于不同种类的阀门，本文介绍了它们的结构特点、适用范围、使用条件等基本情况。

其次，本文分析了阀门选型中需要考虑的因素，包括流体特性、阀门性能参数、工艺要求、安全性等方面，以及如何根据这些因素来进行合理的阀门选型。

最后，本文总结了化工设计中常用阀门的选型策略和注意事项，以期为化工设计工程师提供参考和指导。

关键词：化工设计，阀门选型，流体特性，性能参数，工艺要求，安全性。

一、引言阀门是化工设备中重要的组成部分，其作用是控制流体介质的流量、压力、温度和流向等参数，保证设备正常运行和生产工艺的顺利进行。

阀门的选型直接影响设备的性能、安全、运行稳定性等方面，因此在化工设备设计中，阀门选型非常重要。

随着化工工业的发展，阀门种类越来越多，选型的难度也越来越大。

因此，为了使化工设备在运行中达到预期的效果，需要对阀门的选型进行详细地分析和研究。

本文主要介绍化工设计中常用的阀门种类、选型策略和注意事项，旨在为化工设计工程师提供参考和指导。

二、常用阀门种类阀门是一种常见的流体控制元件，常见的阀门种类包括以下几种：（一）截止阀截止阀是一种最常用的阀门，用于控制管道中的流量。

其主要结构由阀体、阀瓣、阀杆和密封件组成。

当阀瓣与阀座接触时，可以起到密封效果，从而实现阀门的开闭控制[1]。

根据阀门的工作位置不同，截止阀分为直通式截止阀、截止式截止阀和角式截止阀等多种类型。

（二）调节阀调节阀主要用于控制介质的流量、压力和温度等参数，具有较高的精度和稳定性。

其结构包括阀体、阀瓣、阀杆和执行机构等部分。

根据阀门的控制方式不同，调节阀又可以分为手动调节阀和自动调节阀两种类型。

（三）止回阀止回阀用于防止介质倒流，通常安装在泵的出口管道上。

给排水工程中的阀门选用规范要求阀门作为给排水工程中的重要组成部分，具有控制介质流动、调节压力的功能。

为确保给排水系统的正常运行和安全可靠，阀门的选用必须符合一定的规范要求。

本文将介绍给排水工程中阀门的选用规范要求，包括阀门类型选择、参数标定、材料选型等方面的内容。

一、阀门类型选择在给排水工程中，常用的阀门类型包括截止阀、调节阀、止回阀、减压阀等。

阀门的选用应根据具体的工程要求和介质特性来确定。

1. 截止阀：适用于给排水管道中需要切断或者开启介质流动的场合。

根据介质特性和工作压力选择适当的阀门材料和密封方式。

2. 调节阀：适用于需要根据实际需要调节介质流量和压力的场合。

根据介质特性、流量范围和工作压力确定阀门的调节方式和类型。

3. 止回阀：适用于防止介质倒流的场合，具有较高的密封性能。

根据介质流动特性选择合适的止回阀类型，如升降式止回阀、球型止回阀等。

4. 减压阀：适用于需要降低介质压力的场合，能保证给排水系统的正常运行和使用安全。

根据工作压力范围和流量要求选择合适的减压阀型号。

二、参数标定阀门的选用还需考虑各种参数的标定，确保阀门在工程中的适用性。

1. 尺寸标定：阀门的尺寸应根据管道的内径和介质流量来确定，确保阀门能够满足工程要求。

2. 压力标定：阀门的耐压能力需满足实际工程的工作压力要求，选用合适的压力等级和耐压材料。

3. 流量标定：根据工程的流量要求选择合适的阀门，确保阀门能够满足介质的正常流动。

4. 密封性标定：阀门的密封性能是阀门选用的重要指标，根据介质的特性和要求选择具有良好密封特性的阀门。

三、材料选型给排水工程中的阀门材料应选用经过测试和验证的优质材料，以确保阀门在使用过程中具有良好的耐腐蚀性、抗磨损性和耐高温性能。

1. 阀体材料：根据介质的特性选择适当的阀体材料，如铸铁、铜、不锈钢等。

2. 密封材料：根据阀门的密封要求，选择合适的密封材料，如橡胶、聚四氟乙烯等。

3. 手柄和传动部件材料：选用耐腐蚀、抗磨损的材料，以确保阀门在操作过程中的可靠性。

工艺设计上阀门的分类及选型阀门是工业生产中常用的一种管道装置，用于控制流体的流动和压力。

根据不同的结构和功能，阀门可以分为多种类型，并且在实际选型中需要考虑多个因素。

在下面的文章中，我将介绍阀门的分类以及如何进行选型。

一、阀门的分类1.根据种类：常见的阀门种类有截止阀、止回阀、调节阀、安全阀、球阀、蝶阀、闸阀等。

-截止阀：常用于全开和全闭的管道上，用于控制流体的流量。

具有较好的密封性能，可以阻止流体逆向流动。

-止回阀：主要用于控制液体在管道中的单向流动，避免流体逆流，常用于泵站、供水系统等。

-调节阀：用于精确控制流量，调整液体或气体流量和压力的阀门。

常用于工业过程中需要调节流量的场合。

-安全阀：主要用于保护设备或系统在过载压力下的安全运行，防止压力超过规定值。

-球阀：球体旋转以控制流体的流量和压力。

具有结构简单、使用方便、耐腐蚀等优点，广泛应用于各个行业。

-蝶阀：通过转动阀盘来实现流体控制的阀门。

具有体积小、重量轻、制造成本低等优点，常用于液体或气体的截流和调节。

-闸阀：通过提升或降下闸板来控制流体流动的阀门。

适用于对液体或气体的启闭和流量的调节。

2.根据结构：阀门的结构有直通式阀门、角式阀门、直角式阀门、多通式阀门等。

-直通式阀门：流道直通，适合流量大的场合。

常见的有直通截止阀、直通调节阀等。

-角式阀门：通过改变介质流动的方向来控制流量的阀门，适合节省空间的场合。

-直角式阀门：流道呈直角形，常见的有直角截止阀、直角调节阀等。

-多通式阀门：具有多个流道的阀门，可以用于控制不同流向的介质，适用于复杂的工艺流程。

3.根据作动方式：阀门的作动方式包括手动、电动、气动、液动等。

-手动阀门：通过人工操作来实现阀门的开启和关闭，适用于一些小型设备和简单操作。

-电动阀门：通过电机驱动来实现阀门的开启和关闭，适用于一些需要频繁操作的场合。

-气动阀门：通过气动执行器来实现阀门的开启和关闭，适用于一些需要快速响应和较大扭矩的场合。

各类阀门的选型方案阀门的种类闸阀闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失*小。

闸阀通常适用于不需要常常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调整或节流使用。

对于高速流淌的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板患病介质的冲蚀。

从结构形式上，主要的区分是所采纳的密封元件的形式。

依据密封元件的形式，经常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。

*常用的形式是楔式闸阀和平行式闸阀。

截止阀截止阀的阀杆轴线与阀座密封面垂直。

阀杆开启或关闭行程相对较短，并具有特别牢靠的切断动作，使得这种阀门特别适合作为介质的切断或调整及节流使用。

截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有特别牢靠的切断动作，合得这种阀门特别适合作为介质的切断或调整及节流使用。

截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较简单修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。

介质通过此类阀门时的流淌方向发生了变化，因此截止阀的流淌阻力较高于其它阀门。

常用的截止阀有以下几种：1）角式截止阀；在角式截止阀中，流体只需转变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。

2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流淌状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。

3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。

在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。

阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。

两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞四周的密封圈压牢。

阀门选型及分类大全一、阀门的分类阀门总的可分两大类：1、自动阀门依靠介质（液体、气体）本身的能力而自行动作的阀门。

如止回阀、安全阀、调节阀、疏水阀、减压阀等。

2、驱动阀门借助手动、电动、液动、气动来操纵动作的阀门。

如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。

按结构特征，根据关闭件相对于阀座移动的方向可分为：1.截门形：关闭件沿着阀座中心移动；2.闸门形：关闭件沿着垂直阀座中心移动；3.旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转；4.旋启形：关闭件围绕阀座外的轴旋转；5.碟形：关闭件的圆盘，围绕阀座内的轴旋转；6.滑阀形：关闭件在垂直于通道的方向滑动。

按用途，根据阀门的不同用途可分为：1.开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。

2.止回用：用来防止介质倒流，如止回阀。

3.调节用：用来调节介质的压力和流量，如调节阀、减压阀。

4.分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。

5.安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。

6.其它特殊用途：如疏水阀、放空阀、排污阀等。

按驱动方式，根据不同的驱动方式可分为：1.手动：借助手轮、手柄、杠杆或链轮等，有人力驱动，传动较大力矩时装有蜗轮、齿轮等减速装置。

2.电动：借助电机或其他电气装置来驱动。

3.液动：借助（水、油）来驱动。

4.气动：借助压缩空气来驱动。

按压力，根据阀门的公称压力可分为：1.真空阀：绝对压力<0.1Mpa即760mm汞柱高的阀门，通常用mm汞柱或mm水柱表示压力。

2.低压阀：公称压力PN≤1.6Mpa的阀门（包括PN≤1.6MPa的钢阀）3.中压阀：公称压力PN2.5—6.4MPa的阀门。

4.高压阀：公称压力PN10.0—80.0MPa的阀门。

5.超高压阀：公称压力PN≥100.0MPa的阀门。

按介质的温度分，根据阀门工作时的介质温度可分为：1.普通阀门：适用于介质温度-40℃～425℃的阀门。

1 / 11
2 / 11
3 / 11
4 / 11
5 / 11
6 / 11
7 / 11
8 / 11
按公称压力分类
（1) 真空阀：指工作压力低于标准大气压的阀门。

9 / 11
(2) 低压阀：指公称压力PN ≤1.6Mpa 的阀门。

(3) 中压阀：指公称压力PN 为2.5Mpa、4.0Mpa、6.4Mpa的阀门。

(4) 高压阀：指工称压力PN 为10.0Mpa～80.0Mpa的阀门。

(5) 超高压阀：指公称压力PN≥100.0Mpa的阀门。

（6）过滤器：指公称压力PN 为1.0Mpa、1.6Mpa的阀门
折叠按工作温度分类
（1) 超低温阀：用于介质工作温度 t<；－101℃的阀门。

(2) 低温阀：用于介质工作温度－101℃≤t≤－29℃的阀门。

(3) 常温阀：用于介质工作温度－29℃<t<120℃的阀门。

10 / 11
(4) 中温阀：用于介质工作温度120℃≤t≤425℃的阀门
(5) 高温阀：用于介质工作温度t>425℃的阀门。

折叠按公称通径分类
（1）小通径阀门：公称通径DN≤40mm的阀门。

(2）中通径阀门：公称通径DN为50～300mm的阀门。

(3）大通径阀门：公称阀门DN为350～1200mm的阀门。

(4）特大通径阀门：公称通径DN≥1400mm的阀门。

11 / 11。

(完整版)阀门选型与计算阀门选型与计算1. 引言本文档旨在介绍阀门的选型与计算。

阀门是流体控制系统中的重要组成部分，用于控制流体的流量、压力和方向。

正确选型和计算阀门是确保流体控制系统正常运行的关键步骤。

2. 阀门选型在选择适合的阀门之前，首先要考虑以下几个因素：- 流体介质：不同的流体介质具有不同的特性，例如温度、压力和化学成分等。

确定流体介质的性质是选择合适阀门的首要因素。

- 操作温度和压力：阀门的材料和结构必须能够适应实际操作条件下的温度和压力。

通过了解系统的温度和压力范围，可以选择适当的阀门。

- 流量要求：根据流体控制系统的需要，确定所需的流量范围。

这有助于选择具有适当通径和流量特性的阀门。

- 泄漏要求：不同的应用有不同对泄漏的要求，例如严密性要求高的系统可能需要选择密封性能良好的阀门。

- 结构类型：根据具体的应用需求选择合适的阀门类型，例如蝶阀、截止阀、球阀等。

3. 阀门计算选型合适的阀门后，还需要进行一些计算，以确保阀门能够满足实际需要。

以下几个方面需要考虑：- 流通能力计算：根据流体的流量要求，确定阀门的流通能力，即可通过阀门的流通系数或公称通径来表示。

- 压力损失计算：根据系统的工作压力和阀门的流通能力，计算阀门的压力损失。

这有助于确定是否需要在系统中加入附加的压力增益设备。

- 动力学计算：考虑流体运动的动力学特性，确定阀门的反应时间和阀门的最大操作频率。

这有助于确保阀门能够适应系统的运行要求。

4. 总结阀门的选型和计算是确保流体控制系统正常运行的重要步骤。

通过考虑流体介质、操作条件、流量需求和泄漏要求等因素，选择适当的阀门类型。

同时，进行阀门的流通能力、压力损失和动力学计算，以保证阀门能够满足实际需要。

请根据实际情况进行具体分析和计算，并选择合适的阀门。

史上最全阀门的选型（经典）化工生产装置中的介质大多具有毒性大、可燃、易爆和腐蚀性强的特点，工况复杂苛刻，操作温度和压力较高，阀门一旦出现故障，轻者导致介质泄漏，重者导致装置停工停产，甚至造成恶性事故。

所以，科学合理地选择阀门既能降低装置的建设费用，又保证生产安全运行。

今天，由小编来给大家分享一些，阀门的选型！阀门选型的要点1、明确阀门在设备或装置中的用途确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等。

2、正确选择阀门的类型阀门型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能。

3、确定阀门的端部连接在螺纹连接、法兰连接、焊接端部连接中，前两种最常用。

螺纹连接的阀门主要是公称通径在50mm以下的阀门，如果通径尺寸过大，连接部的安装和密封十分困难。

法兰连接的阀门，其安装和拆卸都比较方便，但是较螺纹连接的阀门笨重，价格较高，故它适用于各种通径和压力的管道连接。

焊接连接适用于较荷刻的条件下，比法兰连接更为可靠。

但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用仅限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合。

4、阀门材质的选择选择阀门的壳体、内件和密封面的材质，除了考虑工作介质的物理性能（温度、压力）和化学性能（腐蚀性）外，还应掌握介质的清洁程度（有无固体颗粒），除此之外，还要参照国家和使用部门的有关规定。

正确合理的选择阀门的材质可以获得阀门最经济的使用寿命和最佳的使用性能。

阀体材料选用顺序为：铸铁-碳钢-不锈钢，密封圈材料选用顺序为：橡胶-铜-合金钢-F4。

5、其它除此之外，还应确定流经阀门流体的流量及压力等级等，利用现有的资料（如阀门产品目录、阀门产品样本等）选择适当的阀门。

常用阀门选型说明1闸阀的选型说明一般情况下，应首选闸阀。

闸阀除适用于蒸汽、油品等介质外，还适用于含有粒状固体及粘度较大的介质，并适用于放空和低真空系统的阀门。
