垃圾转运站除臭系统配置

重庆巴南花溪垃圾转运站除臭系统改造方案设计目录1、设计依据及相关规范 (4)2、设计原则 (5)3、改造方案 (5)4企业简介重庆融通机电设备有限公司成立于2005年6月，是一家集环保产品研发、设计、生产、安装调试于一体的股份制企业。

我公司与加拿大ECOLO、加拿大CA、美国bio-form以及国内多家设计院、大学院校建立长期战略合作关系。

引进并消化国外先进技术，结合国内实情研发并生产各类废气治理设备，包括空间异味控制系统、生物滴滤系统以及各类填料塔1、设计依据及相关规范（1）《中华人民共和国环境保护法》，1989年12月26日；（2）《中华人民共和国环境噪声污染防治法》，1996年10月29日；（3）《中华人民共和国大气污染防治法》，2000年4月修订（7）《环境工程设计手册》2、设计原则(1)、对现有设备的零部件进行合理利用，降低改造成本；(2)、本着便于施工、维护管理，合理布置的原则；(3)、采用技术先进、可靠的治理工艺；3加压泵、供液管路、喷淋喷嘴和控制系统等部件组成。

稀释后生物除臭液经加压泵加压后通过喷嘴在料口上方形成水幕，防止灰尘和臭气扩散。

两套系统集成在一个控制柜内。

⑦采用原装进口自动配药器，可根据药液消耗情况进行自动稀释添加，稀释可调；⑧喷淋泵、喷嘴、管路采用不锈钢和PVC材质，适合各类环境使用；⑨系统采用PLC自动控制，系统运行参数自由调整，各个点可单独或同时工作。

3.2、工艺布置雾化风扇的布置数量根据风扇的覆盖面积决定。

RT-WH植物液雾化设备布置的雾化风扇在没有其它风的影响下覆盖范围可达12米，考虑到不可预见因素影响，本方案在垃圾一层压缩车间和二层卸料间进门方向墙上每8米布置一个雾化风扇，根据现场情况共设置8个，风扇安装高度3米。

各组雾化风扇可单独运行也可同时运行。

雾化风扇供液管路采用不锈钢管。

在每台压机料口防尘罩两侧布置两排喷淋喷嘴，每排三个，共6个。

各组喷嘴可单独或同时运行。

生活垃圾中转站除臭方法更新时间:09-7-6 08:48主要比选中心城区生活垃圾中转站压缩工艺,论述了城市大型生活垃圾中转站运营中臭气得控制措施与治理工程设计方案,降低中转站运营期间得污染因子影响,对中转站得建设决策与设计提供参考。

大城市得中心城区人口密集、交通繁忙,对于大型垃圾中转站得建设、中转模式与环保措施需进行深入得研究,完善提高管理措施,保障周边居民得居住环境不受污染,有着相当重要得意义。

1 污染因子分析与处理工艺1、1 臭气与灰尘得产生及控制措施臭气与灰尘得产生分为流动源与固定源。

流动源:在垃圾收集车大量集中进出站时由于车辆得密封性差或外表不洁而散发得臭气与灰尘。

流动源产生得臭气与灰尘得控制措施有:(1)依靠站内外交通得组织与管理,尽量缩短收集车得行使路径;(2)车辆经常定期清洗,保证外表得清洁;(3)要定期检查与更换密封件,保证车辆密封,使臭气尽量少外泄;(4)杜绝跑、冒、滴、漏。

固定源:在垃圾收集车进行卸料作业时由于压缩装箱时垃圾得暴露而散发得臭气与灰尘。

主要得控制措施有:(1)降低垃圾外暴露面积,降低暴露时间;(2)中转站作业车间设计为封闭式,进出口设置风帘,整个作业在微负压环境中进行,防止臭气外逸;(3)在垃圾收集车卸料时,卸料机构与垃圾收集车应形成封闭结构,抑制灰尘得飞扬;(4)在容器上方设置一组消毒防尘喷雾系统,在收集车卸料时,喷洒一定量得雾状液体,控制灰尘得飞扬,并与监控系统联动工作;(5)中转站设臭气与灰尘净化处理系统。

卸料大厅得臭气与灰尘由设置得吸风罩抽吸,经处理达到排放标准后排放。

1、2 臭气与灰尘得处理工艺中转站产生得臭气就是属于低浓度、大风量得气体。

臭气与灰尘得处理设备必须成熟可靠,且运行费用低、维修方便。

目前国内成熟得处理设备不多,大多就是国外得技术。

下面介绍几种比较成熟得处理工艺。

1、2、1 文丘里洗涤除尘＋生物过滤池卸料大厅得臭气与灰尘由设置得吸风罩吸走,通过管道与文丘里洗涤除尘器及分离器联接,去除尘土后,经管道输送至后续得生物过滤池进行除臭。

大㊁中型生活垃圾转运站通风除臭系统设计作者简介：俞士洵（１９８６－），男，浙江绍兴人，本科，中级工程师，研究方向：暖通空调㊂俞士洵（上海市政工程设计研究总院（集团）有限公司，上海２０００９２）摘㊀要：本文针对转运站的工艺需求，就臭气来源和除臭控制㊁除臭处理工艺选择㊁通风除臭系统设计等关键技术问题进行介绍，提供一个值得借鉴和推广应用的大㊁中型转运站通风除臭系统设计方案㊂关键词：垃圾转运站；通风；除臭；处理工艺中图分类号：Ｘ５１２文献标识码：Ａ文章编号：２０９６－２３３９（２０１８）０３－０１７３－０３㊀㊀生活垃圾转运站（以下简称 转运站 ）是生活垃圾收运物流系统的枢纽，是实现垃圾运输的封闭性，提高垃圾清运效率，降低垃圾运输成本的重要环卫设施㊂转运站垃圾和渗沥液产生的臭气如不加以控制，将对人员健康造成危害，破坏生态环境㊂规范要求，大㊁中型转运站应设独立的抽排风／除臭系统，转运站臭气控制应符合‘恶臭污染物排放标准“有关规定㊂转运站通风除臭系统设计包括选用合适的除臭处理工艺，采用可靠的除臭控制措施㊁高效的辅助除臭措施㊁合理的通风系统设计㊂当通风除臭系统正常使用时，车间环境空气品质得以改善，厂界㊁尾气排放恶臭污染物指标低于国家和地方规范限值要求㊂本文针对转运站的工艺需求，结合上海唐镇㊁张江㊁闵吴㊁宁波东部新城㊁江东等转运站设计经验，就臭气来源和除臭控制㊁除臭处理工艺选择㊁通风除臭系统设计等关键技术问题进行介绍，提供一个值得借鉴和推广应用的大㊁中型转运站通风除臭系统设计方案㊂１㊀臭气来源和除臭控制１．１㊀臭气来源转运站臭气主要来自以下区域：（１）卸料车㊁转运车㊁垃圾存储容器㊁压缩设备等未密封缝隙和运输过程中垃圾渗滤液跑㊁冒㊁滴㊁漏散发臭气；（２）垃圾卸料时，垃圾表面与周边空气接触散发臭气；（３）垃圾卸料㊁压缩时散落周围地面垃圾散发臭气；（４）压缩设备和储存垃圾容器压缩作业时挤压出臭气；（５）卸料作业高峰未及时压缩储存而暂留在卸料槽区垃圾散发臭气，未及时清洗干净的工艺设施㊁地面㊁壁面附着垃圾散发臭气；（６）冲洗水㊁渗沥液排污不畅导致沟内污水成为臭源散发臭气；（７）污水处理间㊁渗沥液调节池㊁储液装置敞口处散发臭气㊂１．２㊀臭气特点研究表明，转运站臭气主要由烷烃㊁卤代烃㊁苯系物㊁萜烯㊁醇㊁酮等组成，主要化学成分有非甲烷总烃㊁二氯甲烷㊁甲苯㊁柠檬烯㊁乙醇㊁丙酮等，臭气浓度普遍超标，单项污染物指标远低于标准限值㊂典型恶臭物质有苯乙烯㊁二硫化碳２种，由于其嗅觉阈值低，与现场臭气强度有一定相关性，可能是主要致臭物质㊂因此，降低苯乙烯㊁二硫化碳㊁臭气浓度是转运站通风除臭的重点㊂１．３㊀除臭控制措施转运站除臭控制措施主要有：（１）选用密封性较好的卸料车㊁转运车㊁垃圾存储容器㊁压缩设备，并对有缝隙的工艺设施进行定期维护保养㊂（２）卸料槽间采用土建封闭隔断，卸料泊位处宜设带自控感应的快速卷帘门，使卸料槽间仅在垃圾卸料时敞口，不作业时为密封区间，从而减少卸料槽间臭气外逸㊂工艺㊁土建设计应使卸料车便于卸料，缩短垃圾卸料时间㊂卸料槽间优先设除臭收集口，减少臭气外逸㊂设辅助除臭卸料口雾化降尘系统，感应卸料车辆信号，由自动控制系统开启雾化风炮，可大幅度降低卸料时产生的高浓度臭气，同时起到抑尘和降尘作用㊂（３）卸料槽尺寸应兼容区域内各类卸料车垃圾储存容器，减少垃圾散落，并及时清理垃圾卸料㊁压缩散落的垃圾㊂（４）在易被挤压出臭气的位置重点设除臭收集口，确保压缩作业时被挤压出臭气有效收集，并设辅助除臭㊂（５）合理匹配并留出应急备用垃圾卸料容器和压缩设备数量，减少料槽区垃圾滞留的时间；重视清洗保洁，减少附着垃圾作为无组织臭源的时间㊂（６）合理设计减少车间内支排水沟长度；排水沟内衬光滑㊁有坡不锈钢板，设冲洗装置，便于顺畅排污㊂渗沥液设专用密闭排污管或真空收集，减少臭气外逸，设通风除臭减少排污不畅时臭气积聚㊂（７）除卸料槽间㊁设备压缩位㊁垃圾易散落位重点局部排风外，卸料车间㊁转运车间设全面通风除臭和辅助除臭植物液空间雾化系统，优先服务污染浓度较高且经常３７１人工操作设备附近㊁易故障需检修设备附近㊁易散发臭气的臭源等空间区域㊂（８）对污水处理间格栅机设备㊁污水集水坑进行加盖密封，对渗沥液调节池㊁储液装置敞口进行土建或设备加盖密封，并设除臭收集口，减少臭气外逸㊂（９）卸料车间㊁转运车间入口大门处宜设风幕隔离系统，降低车辆进出车间时引起的气流扰动，减少臭气通过出入口外逸㊂（１０）宜设专用参观廊道减少非工作人员进入作业车间㊂参观廊道㊁卫生间㊁和车间连通的楼梯，宜设辅助除臭小型植物液雾化器，缓解和控制异味，改善对应区域的空气品质㊂１．４㊀通风除臭控制目标通过通风除臭设计，使厂内工作区域环境空气品质优于‘工业企业设计卫生标准“要求㊂上海项目排放尾气㊁厂界恶臭污染物满足上海‘恶臭（异味）污染物排放标准“，项目环评及环评批复要求㊂非上海项目排放尾气㊁厂界恶臭污染物满足‘恶臭污染物排放标准“，项目环评及环评批复要求，要求较高时可参考上海项目执行㊂２㊀除臭处理工艺选择２．１㊀前端除臭工艺转运站常用前端除臭工艺为和机械送风结合使用的离子氧送风工艺，由离子发生设备通过界面放电，使氧分子离子化形成含离子氧新风㊂车间内部分污染物㊁微粒与离子氧新风混合后被分解㊁去除，从而改善工作环境空气品质㊂根据转运站建设规模㊁地理位置㊁投资预算，确定是否采用离子氧送风工艺作为车间前端除臭工艺㊂２．２㊀末端除臭工艺转运站常用末端除臭工艺有生物法㊁吸附法㊁化学酸碱洗涤法㊁植物液洗涤法㊂（１）生物法，利用微生物降解污染物，气体流经生物活性滤料，滤料上附着的微生物将分解污染物㊂缺点是对复杂有机污染物的处理效率有一定限值，投资成本高，占地面积大，适合连续运行㊂（２）吸附法，采用比表面积大㊁吸附能力强㊁化学稳定性好㊁机械强度高的吸附材料，对收集臭气中有机污染组分进行吸收和浓集㊂缺点是为保证处理效果，需定期更换吸附材料，成本较高㊂结合经济运行，用于排放要求高的项目，串联其他除臭工艺后作强化处理用㊂（３）化学酸碱洗涤法，利用部分污染物与针对性药剂溶液产生中和反应的特性，将污染成分吸收进入液相或变成无毒无害物质㊂具有抗负荷冲击能力强㊁运行启停灵活等优点，但反应机理较单一，对于成分复杂的污染物需要合理配置药剂，一般液剂仅能有效去除Ｈ２Ｓ㊁ＮＨ３，对降低臭气浓度效果不佳，且处理产生废液需污水处理㊂（４）植物液洗涤法，将化学酸碱洗涤法中的化学药剂替换成针对污染物配置的植物液药剂（不同的植物液产品配方不同），由植物液药剂参与除臭过程中的洗涤（传质吸收），污染物在设备中经过溶解㊁有机酸碱中和反应㊁加成反应㊁取代反应㊁酯化反应等，使污染物被吸收或转化为无毒无害物质，达到除臭目的㊂植物液洗涤法能处理成分更为复杂的污染物组分，无二次污染物，综合处理成本较高，但处理效果好㊂根据转运站项目工艺作业时间非连续性㊁用地情况紧张㊁周边环境敏感点较多等特点，并结合上海㊁宁波地区已建项目环保检测和项目验收情况，推荐以植物液洗涤法作为主除臭工艺㊂对排放尾气控制要求特别高的项目，推荐采用植物液洗涤法＋吸附法组合除臭工艺，确保除臭效果㊂３㊀通风除臭系统设计３．１㊀换气次数和通风要求转运站除臭全面排风的换气次数和通风要求如下：（１）卸料车间，换气次数６ １０次／小时，机械或离子氧送风，不独立排风；（２）转运车间，换气次数３ ６次／小时，机械或离子氧送风，横式压缩优先从压缩设备区排风，竖式压缩不独立排风；（３）卸料槽间，换气次数ȡ１２次／小时，除臭排风，横式压缩由卸料车间补风，竖式压缩由卸料车间㊁转运车间补风，排风量为车间补风合计；（４）污水处理间换气次数８ １２次／小时，渗沥液调节池㊁储液装置换气次数４ ６次／小时，除臭排风，自然补风㊂按计算确定末端除臭处理规模，除臭排风机风量㊁风压均考虑不小于１０％ １５％的余量，送风机风量宜为排风量的６０％ ８０％，风机均需变频㊂３．２㊀送风系统卸料车间送风系统可分三支路：靠外墙侧支管采用低位送风，靠车间中间侧支管采用高位球型风口送风，将气体顺气流引向卸料槽间；靠近卸料槽口快速卷帘门侧支管采用顶部下吹多孔送风或立柱侧吹送风，以减少卸料槽间浓度较高气体外逸至卸料车间㊂转运车间送风系统优先服务于垃圾压缩装箱区，改善作业环境空气品质，并适当兼顾人行作业检修通道㊁容器停泊位㊂３．３㊀排风除臭系统转运站卸料槽内侧优先设带电动风量调节阀的除臭收集口，可设土建风道以便风阀检修㊂竖式压缩卸料槽间下部容器装箱区内侧优先设高㊁低位除臭收集口㊂横式压缩转运车间垃圾压缩设备周边㊁压缩设备和垃圾存储容器接口位置㊁渗沥液排放位附近优先设高㊁低位除臭收集口㊂排风收集后送至末端除臭设备处理㊂污水处理间设备加罩后预留除臭收集口，污水集水坑㊁渗沥液调节池㊁储液装置加盖后顶部设除臭收集口，排风收集后送至末端除臭设备处理㊂其除臭设备由于使４７１用工况不同，不宜和转运站主体除臭设备合用㊂３．４㊀通风管道要求通风管道一般采用不锈钢３０４或难燃Ｂ１级以上ＦＲＰ风管，管道设计按‘工业建筑供暖与空气调节设计规范“要求，风管㊁管配件㊁管部件满足‘通风与空调工程施工质量验收规范“要求㊂３．５㊀除臭设备要求为确保通风除臭系统安全㊁高效使用，对主要除臭设备作如下要求：（１）离子氧送风除臭设备：①为杜绝安全隐患，应避免采用金属尖端或金属板作为离子发生部件；②离子氧设备附属产生Ｏ３含量（１小时均值）ɤ０．１６ｍｇ／ｍ３；③车间内控制点离子氧含量应为８００ １５００个离子／ｃｍ３㊂（２）植物液洗涤除臭设备：①植物液应选用性能稳定㊁无毒性㊁无爆炸性㊁不易燃烧㊁对皮肤无刺激性，并在同类项目中有可靠除臭效果，并非以香味掩盖为主的液剂；②植物液洗涤塔内洗涤液和气体接触时间宜不小于２ｓ㊂（３）吸附除臭设备：①吸附剂和气体接触时间宜为０．５ ２ｓ；②吸附剂连续工作时间不应少于３个月㊂３．６㊀已建转运站检测数据臭气浓度作为转运站项目末端除臭重要控制指标，能一定程度反映转运站末端除臭控制措施效果，部分采用末端植物液洗涤为主转运站项目检测数据参考如下：（１）上海唐镇转运站，末端设备入口处臭气浓度（无量纲）１７３８ ４１２１，尾气排气管臭气浓度（无量纲）３０９ ４１２；（２）上海张江转运站，末端设备入口处臭气浓度（无量纲）１３０３ ２３１７，尾气排气管臭气浓度（无量纲）２３２ ４１２㊂因此，当良好运行维护管理时，末端设备入口处臭气浓度值已较低㊂臭气浓度去除率均ȡ８２％，除臭处理后１５ｍ高尾气排气管臭气浓度低于５００（无量纲），优于国家和地方标准限值㊂３．７㊀尾气排气管设置除臭处理后尾气排放的恶臭污染物虽能达到并优于国家和地方规范排放指标，但仍有人体嗅觉能感受到的异味，因此尾气排气管应根据所建厂址㊁周边环境的敏感情况确定合适位置，并满足以下要求：（１）根据项目所在地主导风向，尾气排气管设在对下风向敏感点位影响较小的位置；（２）尾气排气管的数量㊁高度满足环评及环评批复要求；（３）在尾气排气管上设置检测取样口和取样平台，便于环保检测㊂有条件时设在线监测，对主要恶臭污染物进行实时在线监测㊂４㊀结语本文推荐采用前端离子氧送风工艺和高效的辅助除臭措施，配以合理的通风系统设计㊁可靠的除臭控制措施㊁良好的运行维护管理，创造一个良好的大㊁中型转运站车间工作环境，并确保厂界恶臭污染物指标低于现行国家和地方规范限制；推荐采用末端植物液洗涤为主的除臭处理工艺，配以可靠的收集系统㊁良好的运行维护管理，确保大㊁中型转运站尾气排放优于现行国家和地方规范要求㊂大㊁中型转运站作为城市重要环卫设施，随着人类社会经济的发展，人民生活水平的提高和日益增强的公众环境意识，其通风除臭控制将引起社会越来越多的关注㊂如何改善车间内部的空气品质，给工作人员创造一个更好的工作环境；如何提高臭气的收集效率，减少臭气无组织扩散，降低厂界臭气浓度；如何更好地选取和应用末端除臭设施，使尾气排放的恶臭污染物指标更优，将是转运站通风除臭设计的发展方向㊂参考文献：［１］㊀ＣＪＪ／Ｔ４７－２０１６．生活垃圾转运站技术规范［Ｓ］．［２］㊀吕㊀永，郑曼英，叶晓玫．垃圾转运站恶臭污染物研究［Ｊ］．环境卫生工程，２００７（６）：２２－２４．［３］㊀吕㊀永，叶晓玫，王新明．垃圾转运站臭气污染物的区域分布研究［Ｊ］．环境卫生工程，２００８（６）：２７－２９．５７１。

垃圾中转站垃圾除臭喷雾设计摘要：恶臭气味会给人体带来各种疾病。

城市垃圾经过垃圾中转站后才进行处理。

垃圾在垃圾中转站收集时，会产生对人体有害的恶臭气体。

在本文中，介绍了垃圾中转站常用的垃圾处理方法。

气-水混合喷淋、高压喷淋、气-水和高压混合喷淋是我们主要用来应对城市垃圾站恶臭的方法。

殊途同归，这三种方法的原理都是采用水、微生物除臭剂按照特定比例进行混合制作特定的混合除臭剂，通过喷雾装置进行喷洒，借助喷雾装置喷出的细水雾包裹住恶臭分子，从而达到除臭的目标，除去空气中的恶臭气体，净化空气。

三种方法虽然原理相同但是最终达到的效果是完全不同的，同时他们所花费的资金也有所不同。

关键词：垃圾中转站；除臭；喷雾简单来说，一般情况下我们将恶臭气体分为五大类。

第一类是含硫化合物，例如H2S、SO2。

第二类是含氮的化合物，例如NH3。

第三类是衍生物，例如cl等。

由于产生恶臭、有害气体的条件不同，一般在好氧条件下、厌氧条件下都有可能产生，但是绝大多数的恶臭、有害气体都是由于有机物在厌氧的条件下分解产生出来的。

恶臭气体不仅仅是在味道上比较刺鼻而且对生物体产生危害：首先由于恶臭气体的味道较为刺鼻，我们人体处于恶臭环境下时，会下意识的抑制住呼吸来减少吸入恶臭气体，这极大的干扰了我们人体的正常呼吸，其次我们的大脑也会受到严重的影响，因为我们的神经系统长时间处于低浓度气味的环境中，我们人体的大脑皮层对于兴奋和抑制的传导机制会受到影响，进而出现调节失衡的现象。

H2S 等有气味的成分会直接毒害神经系统。

氨气和其他刺激性气味会先降低血压然后升高血压，脉搏先减慢然后加快。

H2S 有影响人体内的氧气运输。

它会导致体内缺氧并干扰循环系统。

气味会导致食欲不振、恶心、呕吐、消化和内分泌紊乱，并会影响身体的代谢活动。

此外，氨和醛会影响眼睛对眼睛有很强的刺激作用。

垃圾中转基地的恶臭气体成分主要是H2S和NH3。

随着城市的快速发展，城市垃圾产生量逐年增加，为减少城市垃圾处理对环境造成的污染，大型垃圾和固废处理厂不断增加。

一．项目背景垃圾中转站的功能是将居民区分散的垃圾收集点的垃圾集中起来，经过压缩，送到垃圾填埋场。

中转站的功能决定中转站必须设置在居民区之中或附近。

由于生活垃圾腐烂发臭，产生了带有强烈刺激性气味的氨、有机氨与局部的硫醇、甲烷等气体散发出来，同时生活垃圾在堆放、装卸、转运过程中难免有臭气散发出来。

中转站散发的臭气对周围的居民生活有很大影响，严重影响居民的正常生活。

因此，在城市生活垃圾中转站中，垃圾腐臭的问题显得尤其突出，假设不进展除臭处理，其臭味可达到4级。

垃圾散发臭气中局部臭气化合物的种类和特点如下：表1：垃圾臭气中局部恶臭物质的特性从上表可以看到, 垃圾散发臭气中的恶臭物具有较高的挥发性、容易发生氧化复原反响以与容易被吸附等特点。

根据垃圾中转站——垃圾作业处理间区域的情况，本方案拟采用综合异味控制技术处理垃圾中转站产生的臭气，从根本上改善某某市垃圾中转站区域和周边的环境空气质量。

二．设计依据与原如此1．设计依据●根底数据和有关环境污染控制要求介绍●《大气污染物综合排放标准》〔GB16297-1996〕二级标准●《环境空气质量标准》〔GB 3095—1996〕●《恶臭污染物排放标准》二级排放标准﹙GB14554-1993﹚●《城镇污水处理厂污染物大气排放标准》(GB18918-2002)2．设计原如此●选择工艺流程简单、技术先进成熟、系统稳定可靠、运行费用低的产品。

●设备根本不占地方，不影响原有设施布局，业主方不需要增加新的根底设施。

●充分考虑方案的经济性，节省投资和运行费用。

三．设计参数与要求1．设计参数垃圾中转站的场地面积大小以与中转站的场地情况〔单位：平方米〕。

2．设计标准3．设计要求1)当异味控制系统运行时，异味控制国家GB14544 93《恶臭污染物二级排放标准》和GB18918-2002《城镇污水处理厂污染物大气排放标准》2)处理后无感观臭味四．除臭工艺与技术介绍臭源除臭工艺和空气除臭工艺组合而成综合解决方案，能够全面的解决某某市垃圾中转站的臭气扰民问题。

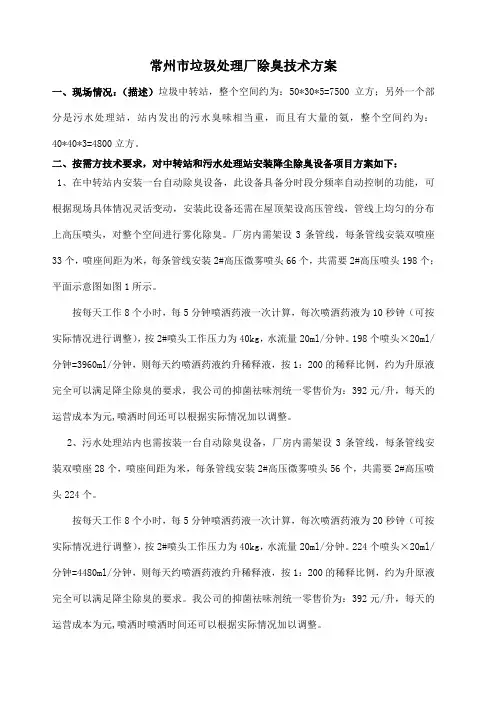

常州市垃圾处理厂除臭技术方案一、现场情况：（描述）垃圾中转站，整个空间约为：50*30*5=7500立方；另外一个部分是污水处理站，站内发出的污水臭味相当重，而且有大量的氨，整个空间约为：40*40*3=4800立方。

二、按需方技术要求，对中转站和污水处理站安装降尘除臭设备项目方案如下：1、在中转站内安装一台自动除臭设备，此设备具备分时段分频率自动控制的功能，可根据现场具体情况灵活变动，安装此设备还需在屋顶架设高压管线，管线上均匀的分布上高压喷头，对整个空间进行雾化除臭。

厂房内需架设3条管线，每条管线安装双喷座33个，喷座间距为米，每条管线安装2#高压微雾喷头66个，共需要2#高压喷头198个；平面示意图如图1所示。

按每天工作8个小时，每5分钟喷洒药液一次计算，每次喷洒药液为10秒钟（可按实际情况进行调整），按2#喷头工作压力为40kg，水流量20ml/分钟。

198个喷头×20ml/分钟=3960ml/分钟，则每天约喷洒药液约升稀释液，按1：200的稀释比例，约为升原液完全可以满足降尘除臭的要求，我公司的抑菌祛味剂统一零售价为：392元/升，每天的运营成本为元,喷洒时间还可以根据实际情况加以调整。

2、污水处理站内也需按装一台自动除臭设备，厂房内需架设3条管线，每条管线安装双喷座28个，喷座间距为米，每条管线安装2#高压微雾喷头56个，共需要2#高压喷头224个。

按每天工作8个小时，每5分钟喷洒药液一次计算，每次喷洒药液为20秒钟（可按实际情况进行调整），按2#喷头工作压力为40kg，水流量20ml/分钟。

224个喷头×20ml/分钟=4480ml/分钟，则每天约喷洒药液约升稀释液，按1：200的稀释比例，约为升原液完全可以满足降尘除臭的要求。

我公司的抑菌祛味剂统一零售价为：392元/升，每天的运营成本为元,喷洒时喷洒时间还可以根据实际情况加以调整。

二、除臭设备预算报价单图1。

垃圾中转站除臭技术垃圾中转站除臭技术第一章引言垃圾中转站是重要的基础设施之一，在提高垃圾收运效率，节约等方面具有显著效果，为市民创造良好的学习、工作和环境发挥了较大的作用。

据调查统计，目前，宁波市共建有垃圾中转站83座，其中宁波六城区有20座（包括海曙5座、江东3座、江北5座、鄞州1座、镇海3座、北仑3座），县（市）区有34座（包括奉化市7座、余姚市9座、慈溪市7座、宁海县7座、象山县2座、大榭开发区1座、科技园区1座）以及中心建制镇有29座。

这些垃圾中转站内的设备主要有压缩式、压块式和集装箱式3种。

它们承担着全市每天3600多吨垃圾的清运中转任务。

具体见表1-5。

虽然环卫部门动足了脑筋，想方设法加强管理，增加室内冲洗频率，尽量不让垃圾在中转站过夜，及时冲洗作业场区，确保环境卫生，努力把对周边的环境影响降低到最低程度。

但是一些中转站由于规划、管理等原因，再加上处理对象的特殊性，从垃圾站内飘出的恶臭味还是无法避免，在中转站垃圾过程中对周边环境造成了一定影响，尤其是一些管理上存在问题的垃圾中转站，臭气扰民想象会更加严重，有的影响还很大，令人很不舒服，市民怨声不断。

现在除个别中转站采用消毒、喷洒BM药剂、冲洗等较简单的措施来减少中转站室内的臭气外，绝大多数还没有采取有效的措施来控制臭气，从而导致臭气影响附近居民的日常。

如宁波市江东区福明家园南侧的福明垃圾中转站，由于在垃圾中转过程中产生大量恶臭气体和，污染周围环境，群众投诉强烈，于2021年6月底停止运行。

又如建于2000年海曙区南雅垃圾中转站，紧靠南雅社区的北面，五年多来，尽管运行管理良好，但仍有居民反映垃圾中转站散发的臭气一直困扰着他们，尤其是夏天，居民都不敢开窗，群众意见很大。

今年市人大301号建议就是《关于要求南雅垃圾中转站搬迁的建议》。

或许是因为“垃圾”这一字眼在老百姓心目中早已“臭”名远扬，所以在目前新改建垃圾中转站过程中还是遇到了不小的阻力，一些市民都认为日常生活需要有垃圾中转站，但又不希望垃圾中转站建在自己家门口。

大型垃圾中转站除臭设备与工艺详解大型垃圾中转站在缓解城市垃圾长途运输压力方面发挥了重要作用。

然而，垃圾中转过程中的扬尘与恶臭气体会严重影响员工健康及周边空气，造成环境二次污染。

除臭设备与工艺对保护周围环境、保障工作人员身体健康有着重要意义。

1、大型垃圾中转站臭气污染现状针对大型垃圾中转站的臭气污染问题，业内人士对大型垃圾中转站臭气指标进行研究，探讨了不同除臭措施的除臭效果。

分析大型垃圾中转站污染的外部性，分析对周围居民生活造成的不良影响。

目前许多研究指出臭气的二次污染已经成为垃圾中转站的主要污染。

2、大型垃圾中转站除臭设备大型垃圾中转站需要除臭的区域有三个区：容器泊位区、收集车卸料作业区和转运车作业区。

中转站内除臭系统的关键在于控制合适的负压和最小通风量，以确保臭气不泄漏又节省能源。

除臭设备主要包括雾化除臭系统、预过滤器、化学洗涤塔等，如表1、表2所示。

表1 植物液空间除臭系统规格表设备名称型号规格数量备注植物液控制柜1000x400x1500(H) 1套含主控系统、雾化系统雾化喷嘴铜质，通径0.15mm 128个植物液管线直径10，尼龙质490m Q235耐高压柱塞泵Q=7L/min,H=70bar,N=1.5kw 2 泵头黄铜、泵体铸铁耐高压电磁阀3/8,常闭型10加药桶500L 1 PE液管支吊架1批表2 末端除臭系统主要设备材料表项目设计规格材质数量备注预过滤器3000x1200x1200 不锈钢2套化学洗涤塔 2400x8200 不锈钢2套化学洗涤塔加药加药系统集成设备：加药罐、搅拌机、管线1套引风机Q=43000m³/h，P=1550Pa，N=30kw 2台循环泵Q=15m³/h，H=20m，N=2.2kw 6台电动风门450x320,500x500 7套、8套含电动阀电控柜400x1000 1个集风罩2000x450x250 7个与电动风门配套排气筒直径1500 PP 10m 含风帽及支架风管镀锌铁皮臭气收集用风管支吊架1批与风管配套3、大型垃圾中转站除臭工艺大型垃圾中转站除臭工艺可分为前端除臭和末端除臭。

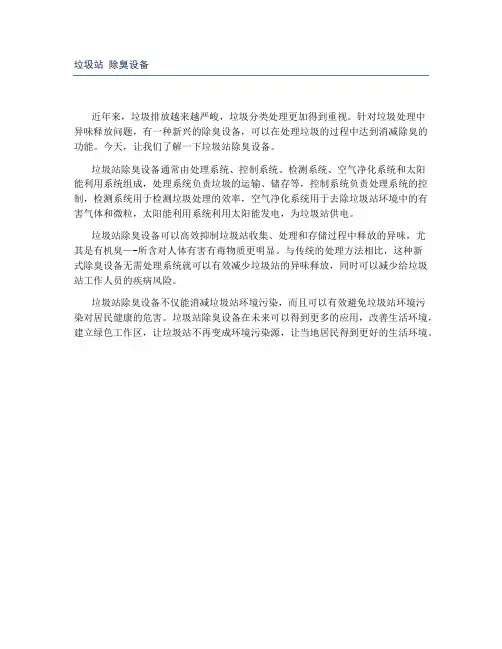

垃圾站除臭设备
近年来，垃圾排放越来越严峻，垃圾分类处理更加得到重视。

针对垃圾处理中
异味释放问题，有一种新兴的除臭设备，可以在处理垃圾的过程中达到消减除臭的功能。

今天，让我们了解一下垃圾站除臭设备。

垃圾站除臭设备通常由处理系统、控制系统、检测系统、空气净化系统和太阳
能利用系统组成，处理系统负责垃圾的运输、储存等，控制系统负责处理系统的控制，检测系统用于检测垃圾处理的效率，空气净化系统用于去除垃圾站环境中的有害气体和微粒，太阳能利用系统利用太阳能发电，为垃圾站供电。

垃圾站除臭设备可以高效抑制垃圾站收集、处理和存储过程中释放的异味，尤
其是有机臭—-所含对人体有害有毒物质更明显。

与传统的处理方法相比，这种新
式除臭设备无需处理系统就可以有效减少垃圾站的异味释放，同时可以减少给垃圾站工作人员的疾病风险。

垃圾站除臭设备不仅能消减垃圾站环境污染，而且可以有效避免垃圾站环境污
染对居民健康的危害。

垃圾站除臭设备在未来可以得到更多的应用，改善生活环境，建立绿色工作区，让垃圾站不再变成环境污染源，让当地居民得到更好的生活环境。

为
1 
好的混合物经雾化喷出，形成水雾。

细微水雾因表面
图1 除臭原理
2 智能喷雾除臭设备
2.1 喷雾除臭设备分类
2.1.1 超声波除臭设备
通过超声波雾化水药混合液，其优点是噪音小，功率较低。

但最大的缺点是不能配套使用微生物制剂，因为超声波能大量杀灭微生物。

2.1.2 高压喷雾除臭设备
高压喷雾除臭设备是现在比较流行的设备。

特点是成本低、操作简单，适用各种药剂。

缺点是对水质要求高，要形成高压环境，并且喷头数量较多，容易堵塞，导致运维成本增加[1]。

2.1.3 汽水混合喷雾除臭设备
该设备是目前市场上最先进的系统。

它可以有效地解决喷头堵塞问题，能确保五年内不用更换喷头，并且运行相当稳定。

缺点是相对于其他设备成本略高，噪音略大。

2.2 喷雾除臭设备构成
该设备由主机、管路、喷头等单元构成。

主机具
价格相对适中，噪音较小，喷雾效果较好。

用到的生
图2 生物药剂 图3 高压汽水喷雾样机4.4 安装现场
图4为高压汽水喷雾装置在垃圾中转站中的 应用。

图4 喷雾装置安装现场（地埋式）
参考文献
1 鲁艳英，金 亮，王 谨，等.EM菌组成鉴定及
其消除垃圾渗滤液恶臭研究[J].环境科学与技术，2009，（8）：62-63.
2 宋 爽.臭气粉尘原位治理装置在环卫行业中的
应用[J].环境卫生工程，2008，（6）：38-39.
3 黄进刚，徐晓军，李淑芬，等.活性污泥中高。

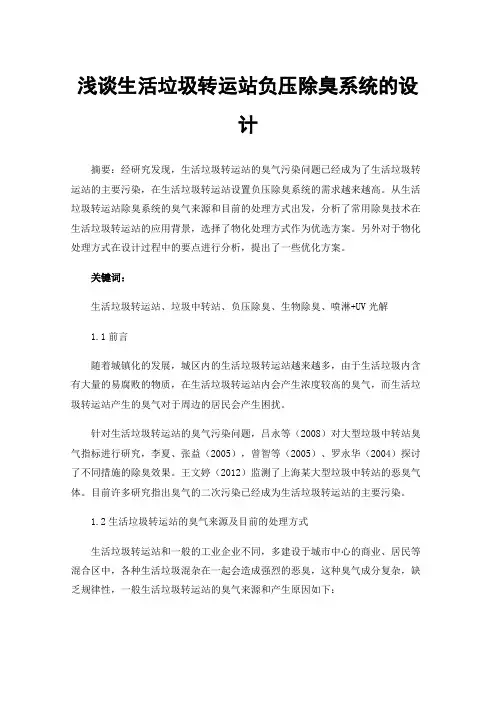

浅谈生活垃圾转运站负压除臭系统的设计摘要：经研究发现，生活垃圾转运站的臭气污染问题已经成为了生活垃圾转运站的主要污染，在生活垃圾转运站设置负压除臭系统的需求越来越高。

从生活垃圾转运站除臭系统的臭气来源和目前的处理方式出发，分析了常用除臭技术在生活垃圾转运站的应用背景，选择了物化处理方式作为优选方案。

另外对于物化处理方式在设计过程中的要点进行分析，提出了一些优化方案。

关键词：生活垃圾转运站、垃圾中转站、负压除臭、生物除臭、喷淋+UV光解1.1前言随着城镇化的发展，城区内的生活垃圾转运站越来越多，由于生活垃圾内含有大量的易腐败的物质，在生活垃圾转运站内会产生浓度较高的臭气，而生活垃圾转运站产生的臭气对于周边的居民会产生困扰。

针对生活垃圾转运站的臭气污染问题，吕永等（2008）对大型垃圾中转站臭气指标进行研究，李夏、张益（2005），曾智等（2005）、罗永华（2004）探讨了不同措施的除臭效果。

王文婷（2012）监测了上海某大型垃圾中转站的恶臭气体。

目前许多研究指出臭气的二次污染已经成为生活垃圾转运站的主要污染。

1.2生活垃圾转运站的臭气来源及目前的处理方式生活垃圾转运站和一般的工业企业不同，多建设于城市中心的商业、居民等混合区中，各种生活垃圾混杂在一起会造成强烈的恶臭，这种臭气成分复杂，缺乏规律性，一般生活垃圾转运站的臭气来源和产生原因如下：运送垃圾的生活垃圾转运车。

大量集中进出的生活垃圾转运车密封性差或车辆外壳上粘附有垃圾等原因散发出臭气。

卸料车间和压缩车间。

由于垃圾混杂压缩在一起容易进行厌氧发酵，产生硫化氢、有机硫和氨等恶臭气体。

生活垃圾转运站内的污水暂存池或预处理装置。

生活垃圾转运站内的压缩装置会将生活垃圾中的水分等压缩出来，一般会有一个污水暂存池或预处理装置，暂存池内的大量垃圾渗滤液会进一步进行厌氧反应产生恶臭气体，如采用预处理装置中设置了曝气，会产生更加严重的恶臭气体。

目前大多数生活垃圾转运站内都会配置植物液喷淋除臭系统，采用高压泵配套喷雾管道及喷嘴形成的一套高压雾化系统，将植物液雾化后与生活垃圾转运站内的臭气产生相互反应，从而达到去除臭气的目的。

垃圾中转站除臭剂公用参数1. 引言垃圾中转站是城市垃圾处理系统中的重要环节，负责收集、转运和分类垃圾，确保城市环境的卫生与美观。

然而，垃圾中转站常常散发出难闻的臭味，给周围居民带来不便和困扰。

为了解决这个问题，需要使用垃圾中转站除臭剂来消除臭味，提高环境质量。

本文将详细介绍垃圾中转站除臭剂的公用参数，包括使用范围、化学成分、使用方法、效果评估等方面的内容。

2. 使用范围垃圾中转站除臭剂适用于各类垃圾中转站，包括城市垃圾中转站、乡镇垃圾中转站、工业园区垃圾中转站等。

无论中转站的规模大小，都可以使用该除臭剂来改善环境气味。

3. 化学成分垃圾中转站除臭剂的化学成分应符合环保要求，不会对环境和人体健康造成危害。

常见的化学成分包括：•活性炭：具有吸附臭味的能力，能有效去除垃圾中转站散发的有机化合物臭味。

•高分子材料：能够包裹并固定垃圾中的有害气体，阻止其进一步挥发。

•香精油：能够掩盖臭味，给人一种清新的感觉。

除臭剂的具体化学成分可以根据实际使用情况进行调整和优化，以达到最佳的除臭效果。

4. 使用方法垃圾中转站除臭剂的使用方法应简单方便，便于操作。

一般而言，可以采取以下步骤：1.准备除臭剂：将适量的除臭剂装入喷雾瓶或其他容器中，以便于使用。

2.喷洒除臭剂：在垃圾中转站内部和周围环境喷洒除臭剂，尤其是集中堆放垃圾的区域和可能产生臭味的地方。

3.定期清洁：定期清洁垃圾中转站，及时清除垃圾和污渍，以保持环境清洁和除臭剂的有效性。

5. 效果评估为了评估垃圾中转站除臭剂的效果，可以进行以下评估方法：•气味测试：使用专业的气味测试仪器，对垃圾中转站内外的气味进行测试，评估除臭剂的去味效果。

•居民调查：向周围居民发放调查问卷，了解他们对垃圾中转站气味的感知和满意度，以及除臭剂使用后的改善情况。

•环境监测：通过环境监测设备，对垃圾中转站周围的空气质量进行监测，评估除臭剂对环境的影响。

根据评估结果，可以对垃圾中转站除臭剂的使用方法和剂量进行调整，以提高除臭效果和用户满意度。

垃圾中转站喷雾除臭设备净化系统设计垃圾中转站所产生的恶臭污染物如 N2、H2S、H2 和挥发性有机物等，其中 CH4 的含量达到 40%～60%。

垃圾恶臭气味会引起人的不适，其中含有多种癌、畸的有机挥发物。

在城市垃圾中转站垃圾倾倒及压缩过程中多为散发出 H2S、NH3 和灰尘等。

这些气体如不采取除臭设备加以适当措施回收处理，而直接向场外排放，会对周围环境和人员造成伤害。

恶臭污染因子如：(1)含硫化合物，如 H2S、SO2、硫醇、硫醚等;(2)含氮化合物，如氨气、胺类、酰胺等;(3)卤素及衍生物，如氯气，卤代烃等;(4)烃类及芳香烃;(5)含氧有机物，如醇、酚、醛、酮、有机酸等。

喷雾除臭设备净化系统设计高压喷雾是一种新型以雾治气的净化除臭设备装置，其原理是利用高压泵将净水或冰水打压到 50 公斤以上，经高压管路，至高压喷嘴雾化，形成飘飞的雨丝，营造良好清新的环境空气，雾滴快速增发，与污染因子发生吸附、分解，达到加湿、降温、降尘等多重效果，并且能除掉空中的微量固体粉尘、增加空气湿度和负氧离子浓度，让人感觉心情舒畅；系统造价低，运行效果好，可实现无人自动控制。

无需集气罩、风管、离心风机、废气处理塔等大型设备，占地小，安装方便，维护简便，运行成本低。

1、系统特点雾细：高压微雾嘴每秒能产生 50 亿个雾滴，雾滴直径仅为 3-10um，在空气中迅速蒸发，形成水蒸气，降温效果极佳。

去尘：雾化中对有毒有害的粉尘烟气有一定吸附功能，重力下落。

节能雾化 1 公斤水只需消耗 6W 电能，是离心式雾化设备的十分之一。

可靠：高压微雾降温系统主机采用进口工业柱塞泵，可 24 小时长期连续运转，喷头及水雾分配器无动力易损部件，在高粉尘环境中也不会损坏。

卫生：高压微雾降温系统的水是密封非循环使用的，不会导致细菌的繁殖。

喷雾量：喷雾量大且可自由组合。

高压微雾降温系统泵站的输出流量从100kg/h-1600kg/h,可进行无极调节，在流量范围内可任意配置雾头，还可以任何组合精度的调整。

垃圾中转站通风除臭设备1垃圾转运站概述垃圾处理场一般离城区较远，垃圾必须经过远距离运输才能到达。

设置转运站，可通过压缩垃圾体积，小车换大车运输，减少运输时间；腾出更多的时间去收集更多的垃圾；减少燃油消耗，降低收集车辆维修费用；从而有效降低城市垃圾管理系统运行总费用。

垃圾中转站是一个接受垃圾的场所，垃圾收集车在这个场所卸料。

垃圾进入中转站后首先被压缩，然后装入更大的运输工具（转运车、集装箱等），经过长距离的运输进入最终的处理场所（填埋场、焚烧场、堆肥等）。

图1是比较常见的一种垃圾转运站系统布置图。

图1? 垃圾转运站系统布置图1.红外感应灯2.重锤3.垃圾压缩罐4.槽钢框架图中2重锤可沿垂直于纸面方向移动以调整对应的压缩罐，也可以上下移动以压实垃圾。

当垃圾收集车在某一个垃圾压缩罐前方的泊位停靠时，会被位于卸料大厅柱子上的红外感应灯监测到，垃圾车卸料后重锤就会移动过来对压缩罐中的垃圾进行压实减容。

2通风除尘除臭系统介绍在垃圾从收集车坠落入压缩罐的过程中，垃圾中的尘埃、纸片等轻质组分以及恶臭气味会飞散出来，会极大影响工作人员的感官和情绪，久之可能会影响健康。

因此垃圾转运站必须设置通风除尘除臭系统，对恶臭和飞尘进行收集处理。

我公司为垃圾转运站设计安装制作的通风除尘除臭系统主要由4部分组成：废气收集系统（包括空气幕、侧吸罩和电动风阀）、输送系统（通风管路和压差控制器）、重力除尘器和除臭设备，其系统布置平面图和剖面图见图2和图3。

2.1废气收集系统图中所示垃圾转运站共使用了4个垃圾压缩罐，分别对应4个泊位。

每2个泊位之间设置了软PVC隔帘。

在垃圾罐侧上方的槽钢框架上，对应每个压缩罐分别设置侧吸罩和电动风阀。

泊位无车停靠时，电动风阀是关闭的，有车停靠时电动风阀才打开。

如此可保证引风机开启产生的抽吸力只作用于有垃圾飞尘和恶臭的空间。

同时为了防止飞尘和恶臭向前（垃圾车驾驶室方向）扩散，在驾驶室上方设置了空气幕，通过垂直向下吹送的自然风隔断废气向前扩散的路径。

垃圾站除臭运营服务方案垃圾站除臭运营服务方案一、背景介绍垃圾站是城市生活中必不可少的环节，但长期以来，垃圾站臭气扰民的问题一直困扰着城市管理者和附近居民。

这不仅影响了城市形象，也对居民的生活品质造成了负面影响。

因此，开展垃圾站除臭运营服务势在必行。

二、问题分析垃圾站产生的臭气主要是由垃圾的腐败和异味物质的挥发所致。

传统的垃圾站除臭方法如喷洒消臭剂等效果有限，不仅遮盖不了臭味，还可能对环境造成二次污染。

因此，针对垃圾站除臭问题，需要采取一系列综合的措施。

三、运营服务方案1. 安装空气净化设备通过在垃圾站内安装空气净化设备，如活性炭过滤器、臭氧发生器等，可以将空气中的有害气体和异味物质去除，从而减少垃圾站的臭味。

同时，定期更换和清洁设备，保证其正常运行效果。

2. 加强垃圾分类管理垃圾分类是减少垃圾站臭气的一项重要措施。

通过对垃圾站周边居民进行垃圾分类教育和宣传，加强管理和监督，促使居民积极参与垃圾分类，减少垃圾站中的有机垃圾和易腐败垃圾的堆积，从而减少臭气的产生。

3. 加强清洁和消毒定期对垃圾站进行清洁和消毒工作，可以有效地降低垃圾站的臭味。

清理垃圾站内的垃圾和污物，并对垃圾站进行高效的消毒处理，杀灭细菌和臭味源，从根源上解决臭气问题。

同时，加强垃圾站周边环境的卫生管理，定期清理垃圾站周边的垃圾和污物，保持环境的整洁。

4. 引进新技术、新材料积极引进和应用新技术、新材料，对垃圾站进行改造和升级。

例如，可采用微生物除臭技术、臭氧处理技术等，选择更有效的方法来处理垃圾站的臭味问题。

同时，可选择绿色环保材料进行改造，减少垃圾站的污染排放和臭气扩散。

5. 监测和评估建立垃圾站臭气监测系统，定期监测垃圾站的臭气浓度和分布情况。

通过评估结果，发现问题所在，并及时采取措施进行调整和改进，保持垃圾站除臭效果的持续性和稳定性。

6. 居民参与和宣传加强对居民的宣传和教育，提高居民对垃圾站除臭工作的认知度和参与度。

通过开展宣传活动、举办垃圾分类培训等方式，引导和鼓励居民参与垃圾站除臭工作，共同维护城市环境的整洁和卫生。

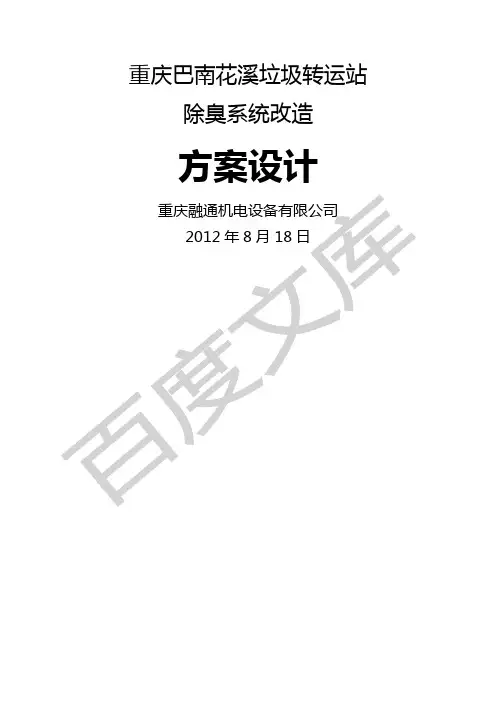

.重庆巴南花溪垃圾转运站除臭系统改造方案设计重庆融通机电设备有限公司2012年8月18日目录1、设计依据及相关规范 (4)2、设计原则 (5)3、改造方案 (5)3.1、RT-WH系列除臭系统组成及特点 (5)3.2、工艺布置 (7)4、系统配置 (9)企业简介重庆融通机电设备有限公司成立于2005年6月，是一家集环保产品研发、设计、生产、安装调试于一体的股份制企业。

我公司与加拿大ECOLO、加拿大CA、美国bio-form以及国内多家设计院、大学院校建立长期战略合作关系。

引进并消化国外先进技术，结合国内实情研发并生产各类废气治理设备，包括空间异味控制系统、生物滴滤系统以及各类填料塔系统，并成功运用于污水处理、生活垃圾处理、餐厨垃圾处理、工业制造等领域的废气治理工程。

公司拥有成套除臭解决方案可供用户选型，可以为用户提供技术支持、技术咨询、方案设计、设备配套、系统安装、现场改造、运行维护等综合服务，满足各种废气治理需求。

我公司秉承“客户就是上帝”的经营理念，本着对产品质量的高度重视和对客户高度负责的精神，真诚希望能与新老客户建立良好的合作关系。

我们的宗旨是：以市场为导向，以科技求发展，以诚信为根本，以质量求生存。

成为业界可信赖的废气净化技术解决方案和成套系统提供商。

1、设计依据及相关规范（1）《中华人民共和国环境保护法》，1989年12月26日；（2）《中华人民共和国环境噪声污染防治法》，1996年10月29日；（3）《中华人民共和国大气污染防治法》，2000年4月修订（4）GB16297《大气污染物综合排放标准》二级的要求（5）《恶臭污染物排放标准》GB3095-1996，规定的无组织排放二级标准即恶臭污染物厂界标准值二级标准恶臭污染物厂界标准值序号污染物单位新扩建最高允许排放浓度1 氨mg/m3 1.52 三甲胺mg/m3 0.083 硫化氢mg/m3 0.064 甲硫醇mg/m3 0.0075 甲硫醚mg/m3 0.076 二甲二硫mg/m3 0.067 二硫化碳mg/m3 3.08 苯乙烯mg/m3 5.09 臭气浓度无纲量20 （7）《环境工程设计手册》2、设计原则(1)、对现有设备的零部件进行合理利用，降低改造成本；(2)、本着便于施工、维护管理，合理布置的原则；(3)、采用技术先进、可靠的治理工艺；(4)、选型合理、投资省、维护成本低。
