锚喷支护合同范本

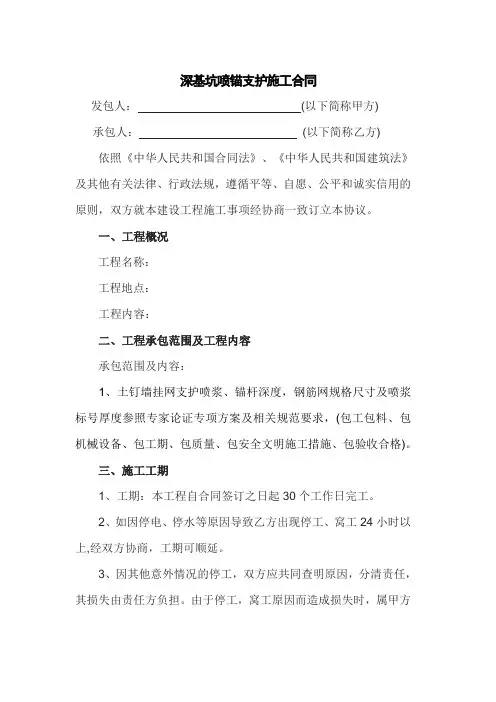

深基坑喷锚支护施工合同

发包人： (以下简称甲方)

承包人： (以下简称乙方)

依照《中华人民共和国合同法》、《中华人民共和国建筑法》及其他有关法律、行政法规，遵循平等、自愿、公平和诚实信用的原则，双方就本建设工程施工事项经协商一致订立本协议。

一、工程概况

工程名称：

工程地点：

工程内容：

二、工程承包范围及工程内容

承包范围及内容：

1、土钉墙挂网支护喷浆、锚杆深度，钢筋网规格尺寸及喷浆标号厚度参照专家论证专项方案及相关规范要求，(包工包料、包机械设备、包工期、包质量、包安全文明施工措施、包验收合格)。

三、施工工期

1、工期：本工程自合同签订之日起30个工作日完工。

2、如因停电、停水等原因导致乙方出现停工、窝工24小时以上,经双方协商，工期可顺延。

3、因其他意外情况的停工，双方应共同查明原因，分清责任，其损失由责任方负担。由于停工，窝工原因而造成损失时，属甲方责任的，工期顺延；属乙方责任的，由乙方自行赶工，乙方原因造成工期拖延，每延迟一天处罚1000元，从工程款中扣除。

四、承包方式

1、乙方包工包料。

五、质量标准

1、工程质量标准： 严格按照国家、地方颁布的现行最新的施工验收规范和有关的法律法规规定进行施工 。

2、本工程原材料质量必须符合国家相关规范标准。

3、检验标准：本工程的施工标准及验收要严格按国家和省、市相关设计及施工验收标准、规范及规程执行，要求工程质量合格。

六、合同价款：

1、承包单价：锚杆挂钢筋网支护230元/m²(含税价格)。

2、工程量的确定：按甲方现场指定的实际挂网喷锚面积结算

3、承包单价未含水电费。

七、付款方式及付款条件 付款方式：喷锚工程施工完成并经监理单位及建设单位验收合格后支付已完成工程量的70%工程款，剩余30%的工程款待基坑支护工程全部完成，并经土方回填隐蔽后一次付清。

2004-12-5 河北中建工程有限公司

1

目 录

一、工程概况及编制说明

二、编制依据

三、设计施工参数

四、施工准备

五、施工部署

六、施工方法及工艺流程

七、主要工序施工方法

八、质量保证措施

九、施工进度及保证措施

十、安全文明施工措施

十一、冬季施工措施

第二部分 土方开挖施工方案

一、施工准备

二、施工机械及劳动力

三、土方开挖

四、质量措施

五、安全措施

附：施工现场平面图

质量保证体系

技术管理体系

质量管理体系

2004-12-5 河北中建工程有限公司

2

一、工程概况及编制说明

1、工程概况：本工程为山西煤炭运销集团裕兴煤业有限公司的设备库护坡北侧。护坡设计，采用喷锚护坡型式。护坡长度约为180米，护坡面积约为5500平米。

2、编制说明：本施工组织是按照山西汾水水保工程咨询有限公司设计的图纸及各种规范规程，结合现场实际条件与我公司的实际经验编制。

二、编制依据

⑴《山西汾水水保工程咨询有限公司》设计的图纸

⑵《建筑结构荷载规范》（GB50009-2001）

⑶《锚杆喷射混凝土支护技术规程》（GB50086-2001）

⑷《混凝土后锚固技术规程》（JGJ145-2004）

⑸《砼结构设计规范》（GB50010-2002）

⑹《基坑土钉支护技术规程》（CECS96－97）

⑺《建筑抗震设计规范》（GB50011-2001）

⑻《建筑地基基础设计规范》（GB50007-2002）

⑼《砌体结构设计规范》（GB20003－2001）

三、设计施工参数

3.1护坡施工参数

⑴ 本工程建筑下未做勘察，本工程参照附近山西春城煤矿勘察设计有限公司提供的主体设计，承载力特征值fak=200kpa，基槽开挖后需进行钎探，如承载达不倒设计要求，需通知设计单位进行基础处理。因无现状地形资料，基础底高程可根据现场情况进行适当调整，但必须坐落于设计持力层。如遇到特殊地质情况，需甲方提供详细勘察资料后方可进行基础处理。

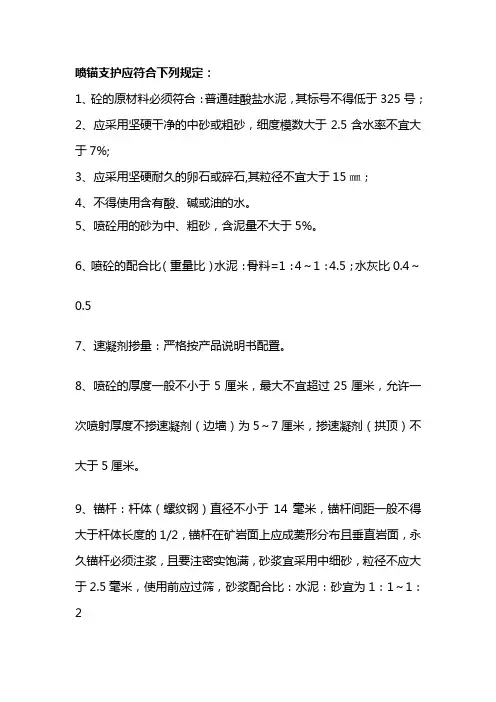

喷锚支护应符合下列规定：

1、砼的原材料必须符合：普通硅酸盐水泥，其标号不得低于325号；2、应采用坚硬干净的中砂或粗砂，细度模数大于2.5含水率不宜大于7%;

3、应采用坚硬耐久的卵石或碎石,其粒径不宜大于15㎜；

4、不得使用含有酸、碱或油的水。

5、喷砼用的砂为中、粗砂，含泥量不大于5%。

6、喷砼的配合比（重量比）水泥：骨料=1：4～1：4.5；水灰比0.4～0.5

7、速凝剂掺量：严格按产品说明书配置。

8、喷砼的厚度一般不小于5厘米，最大不宜超过25厘米，允许一次喷射厚度不掺速凝剂（边墙）为5～7厘米，掺速凝剂（拱顶）不大于5厘米。

9、锚杆：杆体（螺纹钢）直径不小于14毫米，锚杆间距一般不得大于杆体长度的1/2，锚杆在矿岩面上应成菱形分布且垂直岩面，永久锚杆必须注浆，且要注密实饱满，砂浆宜采用中细砂，粒径不应大于2.5毫米，使用前应过筛，砂浆配合比：水泥：砂宜为1：1～1：2 （重量比），水灰比宜为0.38～0.45。

10、钢筋网的直径一般为Φ6～12毫米，受力筋应根据设计确定，网格间距一般是20～30厘米，距岩面不小于3厘米。

11、喷锚施工时，应先喷一层约5厘米的砼作为临时支护，再进行喷锚作业。

12、喷锚施工前必须清除浮渣，冲洗岩面。

13、喷锚必须按设计进行施工，必须保证喷砼的强度和厚度的要求，喷巷道时要特别注意拱脚和边墙的质量。必须使喷层接底，不准回弹物或岩渣混入喷层，回弹物应及时清理。

14、喷填裂隙时，如裂隙中夹泥和松散矿石，应清除或清除一部分后再喷砼，并适当增大喷层厚度。

15、拌和料的掺量和水灰比应严格控制。掺和速凝剂后的拌和料，存放时间不得超过20分钟。

16、在潮湿的岩面上喷砼时，应减少水灰比或适当加大风压。

17、喷砼施工结束后，若出现开裂或离层应及时补喷。 18、锚喷完成后进行爆破作业的间隔时间不得少于12小时。

19、砼的配比应准确，称量应在允许偏差内。

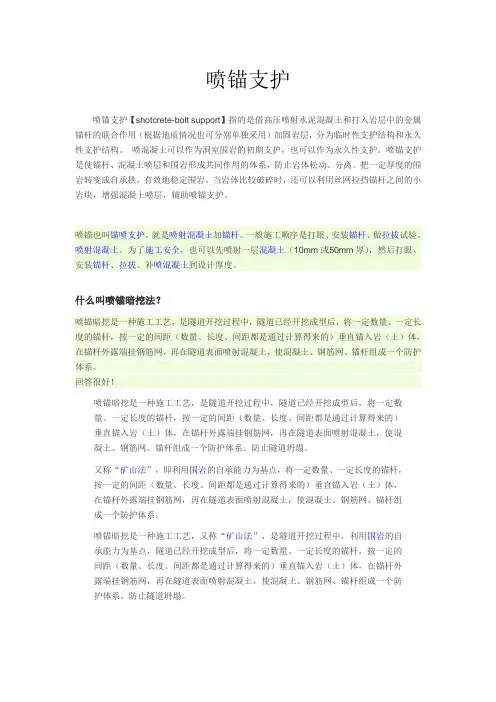

喷锚支护

喷锚支护【shotcrete-bolt support】指的是借高压喷射水泥混凝土和打入岩层中的金属锚杆的联合作用（根据地质情况也可分别单独采用）加固岩层，分为临时性支护结构和永久性支护结构。 喷混凝土可以作为洞室围岩的初期支护，也可以作为永久性支护。喷锚支护是使锚杆、混凝土喷层和围岩形成共同作用的体系，防止岩体松动、分离。把一定厚度的围岩转变成自承拱，有效地稳定围岩。当岩体比较破碎时，还可以利用丝网拉挡锚杆之间的小岩块，增强混凝土喷层，辅助喷锚支护。

喷锚也叫锚喷支护，就是喷射混凝土加锚杆。一般施工顺序是打眼、安装锚杆、做拉拔试验、喷射混凝土。为了施工安全，也可以先喷射一层混凝土（10mm或50mm厚），然后打眼、安装锚杆、拉拔、补喷混凝土到设计厚度。

什么叫喷锚暗挖法？

喷锚暗挖是一种施工工艺，是隧道开挖过程中，隧道已经开挖成型后，将一定数量、一定长度的锚杆，按一定的间距（数量、长度、间距都是通过计算得来的）垂直锚入岩（土）体，在锚杆外露端挂钢筋网，再在隧道表面喷射混凝土，使混凝土、钢筋网、锚杆组成一个防护体系。

回答很好！

喷锚暗挖是一种施工工艺，是隧道开挖过程中，隧道已经开挖成型后，将一定数量、一定长度的锚杆，按一定的间距（数量、长度、间距都是通过计算得来的）垂直锚入岩（土）体，在锚杆外露端挂钢筋网，再在隧道表面喷射混凝土，使混凝土、钢筋网、锚杆组成一个防护体系。防止隧道坍塌。

又称“矿山法”，即利用围岩的自承能力为基点，将一定数量、一定长度的锚杆，按一定的间距（数量、长度、间距都是通过计算得来的）垂直锚入岩（土）体，在锚杆外露端挂钢筋网，再在隧道表面喷射混凝土，使混凝土、钢筋网、锚杆组成一个防护体系。

喷锚暗挖是一种施工工艺，又称“矿山法”，是隧道开挖过程中，利用围岩的自承能力为基点，隧道已经开挖成型后，将一定数量、一定长度的锚杆，按一定的间距（数量、长度、间距都是通过计算得来的）垂直锚入岩（土）体，在锚杆外露端挂钢筋网，再在隧道表面喷射混凝土，使混凝土、钢筋网、锚杆组成一个防护体系。防止隧道坍塌。
