单管共发射极放大电路实验报告

共集放大电路仿真

时间4月11日

实验目的：

1) 学会仿真软件的使用；

2) 学会利用仿真软件，了解电路；

3) 利用简单的共集放大电路实现对小信号的放大作用，并观察其波形。

实验器材：

带Multisim仿真软件的计算机一台

实验原理：

利用三级管对微弱的电信号的放大和控制作用。

实验步骤：

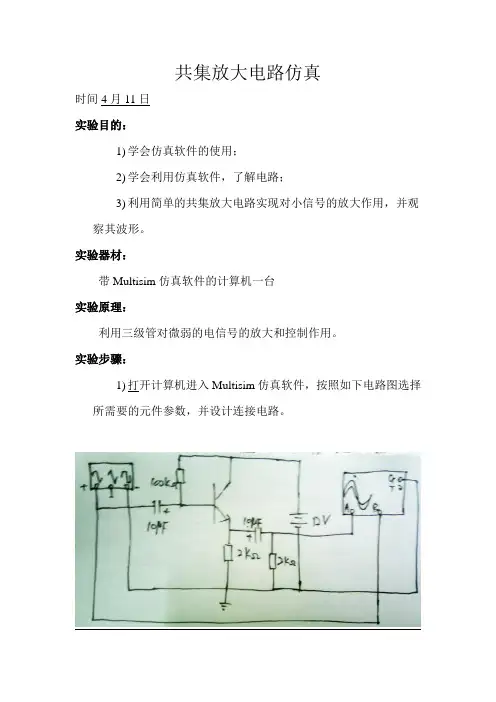

1) 打开计算机进入Multisim仿真软件，按照如下电路图选择所需要的元件参数，并设计连接电路。

2) 开启仿真后，打开示波器进行波形的观察输入输出波形，如下图所示：

实验结论：

由波形图所示可知，仿真结果与理论分析相同，共集电路对信号没有电压放大作用，有同相功率放大作用，具有电压跟随的作用。

共射极单管放大电路实验报告

共射极单管放大电路是一种常见的放大电路，由一个NPN型晶体管组成。本实验的目的是通过实验验证共射极单管放大电路的放大特性。

一、实验原理：

共射极单管放大电路是一种常用的放大电路，使用一个NPN型晶体管来放大输入信号。晶体管的三个引脚分别为发射极（E）、基极（B）、集电极（C）。在共射极单管放大电路中，输入信号通过耦合电容C1输入到基极，集电极通过负载电阻RC与正电源相连。输出信号由电容C2耦合到负载电阻RL上。

二、实验仪器：

1. 功率放大器实验箱

2. 万用表

3. 音频信号发生器

三、实验步骤：

1. 连接电路：根据实验箱上的电路图，将电路连接好。

2. 调整电源：根据实验箱上的电源电压要求，调整电源电压。

3. 调节发生器：将发生器的频率调节到所需的数值，信号幅度调节适宜值。

4. 测量电压：用万用表分别测量发射极电压、集电极电压和基极电压。

5. 测量电流：用万用表测量发射极电流、集电极电流和基极电流。

6. 测量电容：用万用表测量输入输出电容。

四、实验结果：

将实验测得的数据填入实验报告中，并绘制相应的图表。

五、实验分析：

根据实验结果分析共射极单管放大电路的放大特性、输入输出电容等参数。

六、实验总结：

总结本实验的目的、步骤、结果以及实验中遇到的问题等。

七、思考题：

进一步思考实验中遇到的问题，并提出解决方案。

晶体管共射极单管放大器实验报告

实验报告：晶体管共射极单管放大器

摘要：

本实验通过搭建晶体管共射极单管放大器电路，研究其放大特性和工作原理。通过测量输入输出特性曲线和计算放大倍数，得出合适的工作点、负载电阻和偏置电压，以实现较大的放大倍数和线性放大的目标。

【关键词】晶体管、共射极、放大特性、工作点、负载电阻、偏置电压、放大倍数、线性放大

一、引言

晶体管是一种重要的电子器件，在电子电路中广泛应用于放大、开关等功能。共射极单管放大器是一种常见的放大器电路，具有简单、灵活及放大效果较好等特点。本实验旨在通过搭建共射极单管放大器电路，研究其放大特性和工作原理，并通过实际测量及计算，确定合适的工作参数，实现最佳的放大效果。

二、实验原理

共射极单管放大器由晶体管、负载电阻、输入电阻、偏置电阻和耦合电容等组成。输入信号经耦合电容C1传递到基极，与偏置电阻R1和R2形成偏置电压，控制晶体管的工作状态。负载电阻RL连接于集电极，输出信号从集电极提取。

三、实验步骤

2.给定直流电源VCC和VE，通过调节R1和R2，使得基极电压为合适的偏置电压。 3.连接信号发生器，设置正确的输入信号频率和信号幅度。

4.连接示波器，分别测量输入和输出信号波形，并记录幅度。

5.逐步调节负载电阻RL，测量不同负载情况下的输出信号波形和幅度。

6.分析实验数据，计算放大倍数。

四、实验结果

3. 放大倍数：利用实验数据计算放大倍数Av=Vout/Vin。

五、讨论与总结

通过实验搭建晶体管共射极单管放大器电路，并测量了输入输出特性曲线。根据实验结果，我们可以得出以下结论：

1.在合适的工作点和偏置电压下，共射极单管放大器可以实现较大的放大倍数。当输出信号达到晶体管的饱和区时，放大倍数会有所下降。

2.负载电阻的选择对放大倍数和线性放大效果有较大影响。较大的负载电阻可以得到较大的放大倍数，但也会降低线性放大效果。

3.输入特性曲线的斜率代表输入电阻，输出特性曲线的斜率代表输出电阻，可以通过斜率计算电阻值。

单级共射放大电路实验报告.doc

本实验通过搭建单级共射放大电路并进行测试和分析，加深了我们对基本电路的理解和实践技能的提升。本文将从实验原理、实验步骤、实验结果及分析等方面进行阐述。

一、实验原理

1、单级共射放大器的原理

共射放大器即输人输出均在晶体管的基极和发射极之间，因此在放大系数上面具有一定的增益，其输入电阻比共集（电流随输入电阻的变化而变化）放大器高，输出电阻比共射（输出电阻不随输入电阻的变化而变化）放大器要低得多，因此同时具有输入输出阻抗都比较好的特点，也就是可以适用于各种电阻范围内的负载。

单级共射放大器是一种常见的基本放大电路，其基本结构如图1所示。在正常工作状态下，晶体管的基极极间电位为0.6V时，为了使集电极端的电压维持在5V左右，必须给共射电路提供至少5.6V的电压。为了让信号能够被放大，必须在基极端加上一个交流信号，造成基极到发射极的直流偏置电压波动，而这种交流电压就是引入的输入信号。

3、放大器的放大性能指标

放大器的放大性能指标主要包括频率响应、幅度与相位特性、增益、输入输出电阻、噪声系数等多项指标，其中增益是一项非常关键的指标。

二、实验步骤

1、实验所需器材和材料

（1） C945B三极管1颗

（2）1kΩ电阻4个

（4）10μf电解电容1个

（6） 调码器一个

（7）万用表

（8）示波器

（9）直流电源

（10）信号发生器 2、实验操作流程

（1）根据电路图搭建实验电路。

（2）用万用表测出电路中各个元件的参数值。

（3）连接示波器和信号发生器，使信号发生器输出一个1kHz正弦波。

（4）打开直流电源，调节电源电压为5V.

（5）显示器显示开始显示信号曲线，用示波器观察信号波形和增益。
