电工电气技术实训实验报告

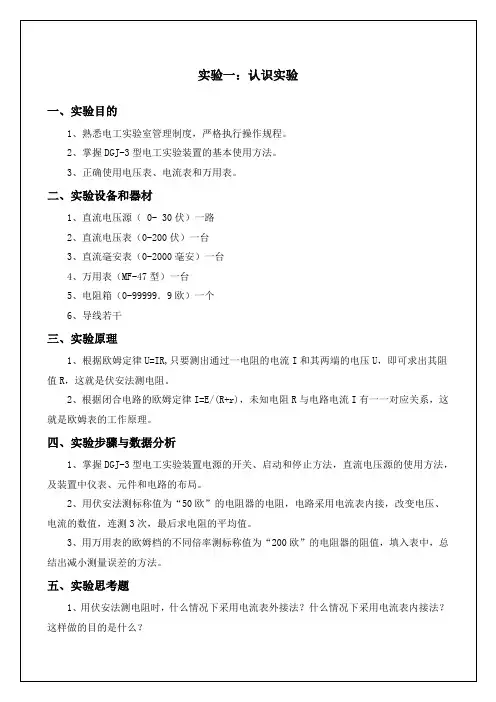

实验一：认识实验

一、实验目的

1、熟悉电工实验室管理制度，严格执行操作规程。

2、掌握DGJ-3型电工实验装置的基本使用方法。

3、正确使用电压表、电流表和万用表。

二、实验设备和器材

1、直流电压源（ 0- 30伏）一路

2、直流电压表（0-200伏）一台

3、直流毫安表（0-2000毫安）一台

4、万用表（MF-47型）一台

5、电阻箱（0-99999．9欧）一个

6、导线若干

三、实验原理

1、根据欧姆定律U=IR,只要测出通过一电阻的电流I和其两端的电压U，即可求出其阻值R，这就是伏安法测电阻。

2、根据闭合电路的欧姆定律I=E/(R+r)，未知电阻R与电路电流I有一一对应关系，这就是欧姆表的工作原理。

四、实验步骤与数据分析

1、掌握DGJ-3型电工实验装置电源的开关、启动和停止方法，直流电压源的使用方法，及装置中仪表、元件和电路的布局。

2、用伏安法测标称值为“50欧”的电阻器的电阻，电路采用电流表内接，改变电压、电流的数值，连测3次，最后求电阻的平均值。

3、用万用表的欧姆档的不同倍率测标称值为“200欧”的电阻器的阻值，填入表中，总结出减小测量误差的方法。

五、实验思考题

1、用伏安法测电阻时，什么情况下采用电流表外接法？什么情况下采用电流表内接法？这样做的目的是什么？ 答：当待测电阻的阻值（需先估测）与电流表的内阻相比较小时，用电流表外接法；当待测电阻的远大于电流表的内阻时，用电流表内接法。这样做的目的是为了减小实验误差。

2、用万用表测电阻时，应如何正确选择倍率档？

答：为了减小测量误差，选择倍率档时应该使指针在中间刻度附近。在测未知电阻的阻值时，应选不同的倍率档试测，最后选择指针最接近中间刻度的读数作为最终的测量值。

实验二: 电源电动势和内阻的测定

一、实验目的

1、利用闭合电路的欧姆定律测电源电动势和内阻。

2、学会用平均值法求待测量。

3、熟悉DGJ-3型电工技术实验装置的使用方法。

电工电气实训报告（精选12篇）

电工电气实训报告 1

一、实训目的

电工实训是电气工程及其自动化的基本训练，目的是熬炼学生的动手实力及激发学生的创新实力。紧密结合工厂实际操作，能够使学生得到实际熬炼。其主要目的是熬炼学生的动手实力；贴近生产实际，进行典型环节的操作；缩短理论到生产实际的距离；培育感性实践的认知；激发学生的创新实力等。

二、实训要求

1、充分了解实训设备的作用与设置；

2、常用工具的运用方法；

3、元器件在面板上布局做到合理、美观；

4、元器件连接合理，布线规范；

5、达到设计目的与要求；

6、经实际操作能够达到设计功能。

三、实训内容

1、家用供电线路

此实训是供电的基础形式，通过它可加深对供电网络的认知。首先做基础项目训练：日光灯电路、一灯两地限制、声光控延时电路、灯光可调电路。其要求满意以下几点：

①、正确选用所需元器件；

②、在面板上合理布局所用器件，并作固定 ③、连线合理、规范，并理顺放入布线槽，利用接线端子分线；

④、有总开关、具有过载、短路、漏电爱护功能；

⑤、有电能计量装置；

⑥、本供电系统有日光灯电路、灯光延时限制、灯光可调电路、一灯两地限制、空调插座、六孔插座、碘钨灯；

⑦、安装结束后，要实际操作的确达到实际功能。

2、电机可点动，可自锁实训

电机点动自锁电路是广泛采纳的一种方式，常常用到，且做好此项训练在实际应用中可举一反三。其要求满意以下几点：

①、正确选用所需元器件；

②、在面板上合理布局所用器件，并作固定，要求空气开关、接触器利用导轨固定；

③、连线合理、规范，利用接线端子分线，并理顺放入布线槽；

④、接触器能够实现自鎖和点动；

.

.

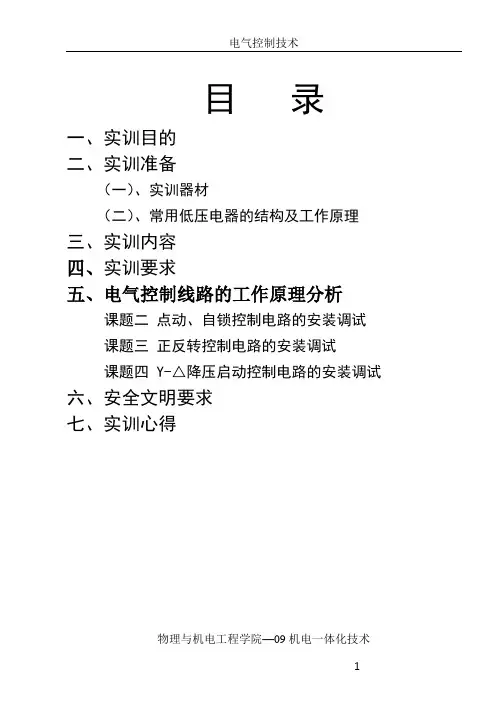

目 录

一、实训目的

二、实训准备

（一）、实训器材

（二）、常用低压电器的结构及工作原理

三、实训内容

四、实训要求

五、电气控制线路的工作原理分析

课题二 点动、自锁控制电路的安装调试

课题三 正反转控制电路的安装调试

课题四 Y-△降压启动控制电路的安装调试

六、安全文明要求

七、实训心得

.

. 一、实训目的

1、通过实训培养学生对电气控制原理图的的读图能力，学会讲原理图转换成安装线路图的能力；以及分析问题与排除故障的能力。

2、通过实训使学生掌握仪器仪表的使用；通过对机床的认识，掌握机床控制线路的工作原理和应用。

二、实训准备

（一）、实训器材

设备名称 设备型号 单位 数量

交流接触器 LC1-12/0 只 3

热继电器 LR2-D13/4 只 1

熔断器 RL6-25 只 2

按钮（三联按钮） LA25-3 只 1

按钮 XAC-B03 只 1

中间继电器 CA2-DN22 只 1

电子式时间继电器 LA2-DT2-C 只 1

端子排 TB-15/0 只 1

异形管 米 若干

接线板 块 1

导线 卷 若干

常用电工工具 套 1 .

. （二）、常用低压电器的结构及工作原理

1、交流接触器

（1）、结构：

触头系统：主触头、辅助触头

常开触头（动合触头）

常闭触头（动断触头）

电磁系统：动、静铁芯，吸引线圈和反作用弹簧

灭弧系统：电动力灭弧，灭弧栅片灭弧和磁吹灭弧

（2）、工作原理：

控制信号—→电磁线圈通电—→静铁心产生磁通—→吸引衔铁动作

—→带动主触点闭合接通主电路，同时带动辅助触点动作（常开闭合、常闭断开）。

控制信号消失—→电磁线圈断电—→静铁心磁通消失—→复位装置使衔铁复位—→带动主触点复位断开主电路，同时带动辅助触点复位（常开断开、常闭闭合）。

（3）、接触器的符号

电气控制技术

物理与机电工程学院—09机电一体化技术

1

目 录

一、实训目的

二、实训准备

（一）、实训器材

（二）、常用低压电器的结构及工作原理

三、实训内容

四、实训要求

五、电气控制线路的工作原理分析

课题二 点动、自锁控制电路的安装调试

课题三 正反转控制电路的安装调试

课题四 Y-△降压启动控制电路的安装调试

六、安全文明要求

七、实训心得

电气控制技术

物理与机电工程学院—09机电一体化技术

2

一、实训目的

1、通过实训培养学生对电气控制原理图的的读图能力，学会讲原理图转换成安装线路图的能力；以及分析问题与排除故障的能力。

2、通过实训使学生掌握仪器仪表的使用；通过对机床的认识，掌握机床控制线路的工作原理和应用。

二、实训准备

（一）、实训器材

设备名称 设备型号 单位 数量

交流接触器 LC1-12/0 只 3

热继电器 LR2-D13/4 只 1

熔断器 RL6-25 只 2

按钮（三联按钮） LA25-3 只 1

按钮 XAC-B03 只 1

中间继电器 CA2-DN22 只 1

电子式时间继电器 LA2-DT2-C 只 1

端子排 TB-15/0 只 1

异形管 米 若干

接线板 块 1

导线 卷 若干 电气控制技术

物理与机电工程学院—09机电一体化技术

3 常用电工工具 套 1

（二）、常用低压电器的结构及工作原理

1、交流接触器

（1）、结构：

触头系统：主触头、辅助触头

常开触头（动合触头）

常闭触头（动断触头）

电磁系统：动、静铁芯，吸引线圈和反作用弹簧

灭弧系统：电动力灭弧，灭弧栅片灭弧和磁吹灭弧
