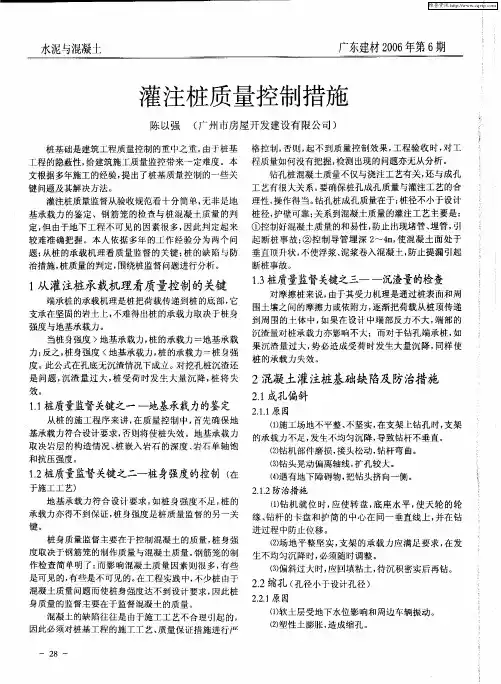

灌注桩质量控制措施　

陈以强　（广州市房屋开发建设有限公司）　

桩基础是建筑工程质量控制的重中之重。由于桩基　工程的隐蔽性，给建筑施工质量监控带来…定难度。本　

文根据多年施工的经验，提出了桩基质量控制的一些关　

键问题及其解决方法。　灌注桩质量监督从验收规范看十分简单，无非是地　基承载力的鉴定、钢筋笼的检查与桩混凝土质量的判　定，但由于地下工程不可见的因素很多，因此判定起来　

较难准确把握。本人依据多年的工作经验分为两个问　题：从桩的承载机理看质量监督的关键；桩的缺陷与防　治措施，桩质量的判定，围绕桩监督问题进行分析。　

１从灌注桩承载机理看质量控制的关键　

端承桩的承载机理是桩把荷载传递到桩的底部，它　支承在坚固的岩土上，不难得出桩的承载力取决于桩身　强度与地基承载力。　当桩身强度＞地基承载力，桩的承载力＝地基承载　

力：反之，桩身强度＜地基承载力，桩的承载力＝桩身强　度。此公式在孔底无沉渣情况下成立。对挖孔桩沉渣还　是问题，沉渣量过大，桩受荷时发生大量沉降，桩将失　效。　

１．１桩质量监督关键之一一地基承栽力的鉴定　

从桩的施工程序来讲，在质量控制中，首先确保地　基承载力符合设计要求，否则将使桩失效。地基承载力　取决岩层的构造情况、桩嵌入岩石的深度、岩石单轴饱　

和抗压强度。　１．２桩质量监督关键之二一桩身强度的控制（在　

于施工工艺）　地基承载力符合设计要求，如桩身强度不足，桩的　承载力亦得不到保证，桩身强度是桩质量监督的另一关　键。　桩身质量监督主要在于控制混凝土的质量，桩身强　度取决于钢筋笼的制作质量与混凝土质量。钢筋笼的制　作检查简单明了：而影响混凝土质量因素则很多，有些　是可见的，有些是不可见的。在工程实践中，不少桩由于　混凝土质量问题而使桩身强度达不到设计要求，因此桩　身质量的监督主要在于监督混凝土的质量。　

混凝土的缺陷往往是由于施工工艺不合理引起的，　因此必须对桩基工程的施工工艺、质量保证措施进行严　

总第１２８期　

２００６年第１２期　西部探矿工程　

ＷＥ　ｒ—ＣＨＩＮＡ　ＥＸＰＩ　（）ＲＡＴ１０Ｎ　ＥＮＧＩＮＥＥＲＩＮ（　ｓｅｒｉｅｓ　Ｎｏ．１２８　

Ｄｅｃ．２００６　

文章编号：１００４－－５７１６（２００６）１２一Ｏ０１５—０２　中图分类号：ＴＵ４７３．１＋４文献标识码：Ｂ　

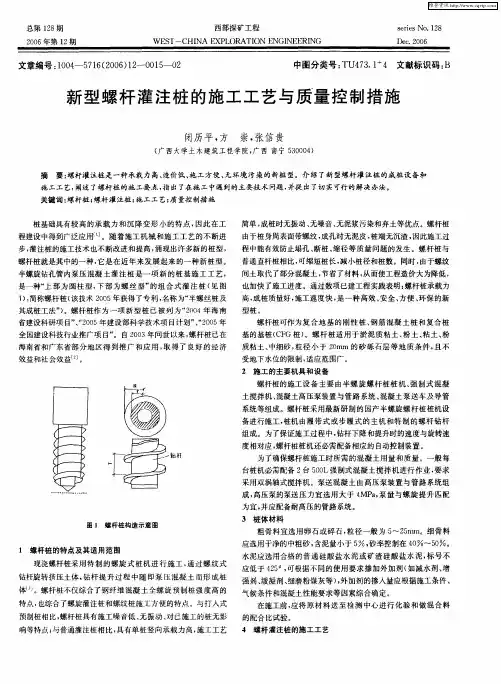

新型螺杆灌注桩的施工工艺与质量控制措施　

闭历平，方　崇，张信贵　

（广西大学土木建筑工程学院，广西南宁５３０００４）　

摘要：螺杆灌注桩是一种承栽力高、造价低、施工方便、无环境污染的新桩型。介绍了新型螺杆灌注桩的成桩设备和　

施工工艺，阐述了螺杆桩的施工要点，指出了在施工中遇到的主要技术问题，并提出了切实可行的解决办法。　

关键词：螺杆桩；螺杆灌注桩；施工工艺；质量控制措施　

桩基础具有较高的承载力和沉降变形小的特点，因此在工　

程建设中得到广泛应用｛　］。随着施工机械和施工工艺的不断进　

步，灌注桩的施工技术也不断改进和提高，涌现出许多新的桩型，　

螺杆桩就是其中的一种，它是在近年来发展起来的一种新桩型。　

半螺旋钻孔管内泵压混凝土灌注桩是一项新的桩基施工工艺，　

是一种“上部为圆柱型，下部为螺丝型”的组合式灌注桩（见图　

１），简称螺杆桩（该技术２００５年获得了专利，名称为“半螺丝桩及　

其成桩工法”）。螺杆桩作为一项新型桩已被列为“２００４年海南　

省建设科研项目”、“２００５年建设部科学技术项目计划”、“２００５年　

全国建设科技行业推广项目”。自２００３年问世以来，螺杆桩已在　

海南省和广东省部分地区得到推广和应用，取得了良好的经济　

效益和社会效益Ｉ　。　

图ｌ螺杆桩构造示意图　钻柯　

Ｉ螺杆桩的特点及其适用范围　

现浇螺杆桩采用特制的螺旋式桩机进行施工，通过螺纹式　

钻杆旋转挤压土体，钻杆提升过程中随即泵压混凝土而形成桩　

体‘ａ　Ｊ。螺杆桩不仅综合了钢纤维混凝土全螺旋预制桩强度高的　

特点，也综合了螺旋灌注桩和螺纹桩施工方便的特点。与打入式　

预制桩相比，螺杆桩具有施工噪音低、无振动、对已施工的桩无影　

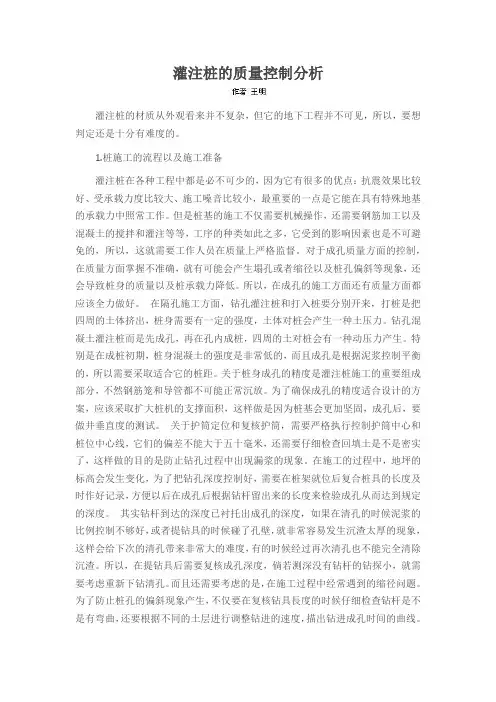

灌注桩的质量控制分析

灌注桩的材质从外观看来并不复杂，但它的地下工程并不可见，所以，要想判定还是十分有难度的。

1.桩施工的流程以及施工准备

灌注桩在各种工程中都是必不可少的，因为它有很多的优点：抗震效果比较好、受承载力度比较大、施工噪音比较小，最重要的一点是它能在具有特殊地基的承载力中照常工作。但是桩基的施工不仅需要机械操作，还需要钢筋加工以及混凝土的搅拌和灌注等等，工序的种类如此之多，它受到的影响因素也是不可避免的，所以，这就需要工作人员在质量上严格监督。对于成孔质量方面的控制，在质量方面掌握不准确，就有可能会产生塌孔或者缩径以及桩孔偏斜等现象，还会导致桩身的质量以及桩承载力降低。所以，在成孔的施工方面还有质量方面都应该全力做好。 在隔孔施工方面，钻孔灌注桩和打入桩要分别开来，打桩是把四周的土体挤出，桩身需要有一定的强度，土体对桩会产生一种土压力。钻孔混凝土灌注桩而是先成孔，再在孔内成桩，四周的土对桩会有一种动压力产生。特别是在成桩初期，桩身混凝土的强度是非常低的，而且成孔是根据泥浆控制平衡的，所以需要采取适合它的桩距。关于桩身成孔的精度是灌注桩施工的重要组成部分，不然钢筋笼和导管都不可能正常沉放。为了确保成孔的精度适合设计的方案，应该采取扩大桩机的支撑面积，这样做是因为桩基会更加坚固，成孔后，要做井垂直度的测试。 关于护筒定位和复核护筒，需要严格执行控制护筒中心和桩位中心线，它们的偏差不能大于五十毫米，还需要仔细检查回填土是不是密实了，这样做的目的是防止钻孔过程中出现漏浆的现象。在施工的过程中，地坪的标高会发生变化，为了把钻孔深度控制好，需要在桩架就位后复合桩具的长度及时作好记录，方便以后在成孔后根据钻杆留出来的长度来检验成孔从而达到规定的深度。 其实钻杆到达的深度已衬托出成孔的深度，如果在清孔的时候泥浆的比例控制不够好，或者提钻具的时候碰了孔壁，就非常容易发生沉渣太厚的现象，这样会给下次的清孔带来非常大的难度，有的时候经过再次清孔也不能完全清除沉渣。所以，在提钻具后需要复核成孔深度，倘若测深没有钻杆的钻探小，就需要考虑重新下钻清孔。而且还需要考虑的是，在施工过程中经常遇到的缩径问题。为了防止桩孔的偏斜现象产生，不仅要在复核钻具長度的时候仔细检查钻杆是不是有弯曲，还要根据不同的土层进行调整钻进的速度，描出钻进成孔时间的曲线。 2.灌注桩的程控方法

灌注桩施工质量控制

钻孔灌注桩施工过程控制主要体现在“成孔”、“清孔”、“钢筋笼制作与安装”、“混凝土灌注”四大隐蔽工程项目中。

控制要点如下：

⑴．成孔：

成孔钻进参数，使用泥浆的性能指标，必须根据试成孔结果依据参数制定。为使参数选择具有代表性，试成孔数不应少于2个，成孔钻头直径必须与桩径同尺寸。注意经常检查钻头的磨损程度，并根据磨损情况及时修复尺寸。

成孔的垂直度控制一般应通过钻机就位稳固和机架的定位垂直来控制。这种稳固性和垂直度必须通过钻机试转和专用水平仪校正来确定。严禁使用目测毛估方法。

成孔施工应一次不间断地完成，中途不得无故停钻。挪钻成孔流水作业，相邻孔安全距离不宜小于4倍桩心距，最小时间间隔不小于３６小时。

⑵．清孔：

清孔必须保证二次或二次以上，清孔终止条件掌握原则：第一次清孔结束，手感泥浆应基本无颗粒、块渣感为宜。第二次清孔结束，孔内泥浆应基本为置换后的新浆，且泥浆密度、粘度、含砂率、沉渣厚度符合设计及规范要求。

⑶．钢筋笼制作与安装 ● 钢筋笼的制作尺寸偏差应严格按规范执行，现场加工棚应悬挂醒目的钢筋笼制作标准牌，以示提示。

● 为防止钢筋笼因搬运起吊不慎造成的不可恢复扭曲，钢筋笼搬运起吊应在多点平均受力状态下运移起吊。

● 现场钢筋笼堆场应平整，堆高不超过2层。

● 钢筋笼入孔安装笼身应正直，入孔下3沉应顺畅无受阻感，分节钢筋笼焊接搭接应牢固，以防脱焊跑笼。

● 钢筋笼下置深度定位标高数据应有二人以上复核认可，并在孔旁监督确认达标情况。

⑷．混凝土灌注

● 混凝土灌注应在二清后30分钟内进行，否则应视重新测取的沉渣厚度决定是否需要再次清孔。使用的商品混凝土应具有良好的和易性和适宜的坍落度。混凝土的初灌量不得小于1.5m3,导管初埋管不少于1.5m。

● 每根桩混凝土浇灌应连续进行，浇灌时严禁将导管底口提离混凝土面。

● 混凝土试块制作应取每根桩桩身上、中、下三段用料样制作，及时送标养室养护。28天龄期试块送样试压，既不得提前，也不得推后。
