OLED发展及原理简介

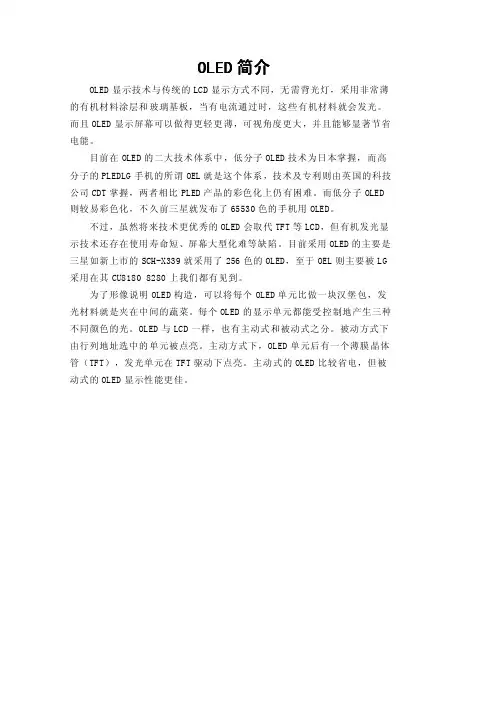

OLED简介

OLED显示技术与传统的LCD显示方式不同，无需背光灯，采用非常薄

的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光。

而且OLED显示屏幕可以做得更轻更薄，可视角度更大，并且能够显著节省

电能。

目前在OLED的二大技术体系中，低分子OLED技术为日本掌握，而高

分子的PLEDLG手机的所谓OEL就是这个体系，技术及专利则由英国的科技

公司CDT掌握，两者相比PLED产品的彩色化上仍有困难。而低分子OLED

则较易彩色化，不久前三星就发布了65530色的手机用OLED。

不过，虽然将来技术更优秀的OLED会取代TFT等LCD，但有机发光显

示技术还存在使用寿命短、屏幕大型化难等缺陷。目前采用OLED的主要是

三星如新上市的SCH-X339就采用了256色的OLED，至于OEL则主要被LG

采用在其CU81808280上我们都有见到。

为了形像说明OLED构造，可以将每个OLED单元比做一块汉堡包，发

光材料就是夹在中间的蔬菜。每个OLED的显示单元都能受控制地产生三种

不同颜色的光。OLED与LCD一样，也有主动式和被动式之分。被动方式下

由行列地址选中的单元被点亮。主动方式下，OLED单元后有一个薄膜晶体

管（TFT），发光单元在TFT驱动下点亮。主动式的OLED比较省电，但被

动式的OLED显示性能更佳。目录

1.OLED的结构与原理..............................................................................................32.有机发光材料的选用.............................................................................................43.OLED关键工艺.....................................................................................................5一、氧化铟锡(ITO)基板前处理...........................................................................5二、阴极工艺.....................................................................................................6三、封装............................................................................................................64.OLED的彩色化技术..............................................................................................6一、RGB象素独立发光......................................................................................7二、光色转换.....................................................................................................7三、彩色滤光膜..................................................................................................85.OLED的驱动方式..................................................................................................8一、无源驱动（PMOLED）...............................................................................8二、有源驱动（AMOLED）............................................................................10三、主动式与被动式两者比较...........................................................................106.OLED的优缺点....................................................................................................10一、OLED的优点.............................................................................................11二、OLED的缺点.............................................................................................117.OLED的应用.......................................................................................................12一、OLED在头戴显示器领域的应用.................................................................12二、OLED在MP3领域的应用..........................................................................128.中国大陆OLED产业化进程................................................................................13一、研发单位...................................................................................................13二、产业化.......................................................................................................14三、驱动IC......................................................................................................149.OLED市场前景....................................................................................................14一、OLED电视机市场......................................................................................14二、商品化过程................................................................................................15三、P-OLED微显示器即将投入商用.................................................................15四、OLED在显示和照明领域的地位.................................................................1610.OLED的技术分类..............................................................................................171.OLED的结构的结构与与原理

4针OLED原理

一、OLED简介

OLED（Organic Light Emitting Diode）是一种使用有机材料制造的发光二极管。相比于传统的LCD显示技术，OLED拥有更明亮、更丰富的颜色以及更快的响应时间。在OLED中，每一个像素都是一个独立的发光单元，无需背光源，因此能够实现高对比度和广视角。

二、4针OLED概述

4针OLED是一种特殊类型的OLED，它只需要4根引脚来驱动，相比传统的OLED需要更少的引脚，使得它在一些资源受限的应用中具有优势。

三、4针OLED引脚功能解析

4针OLED的引脚分别为VCC、GND、SCL和SDA，下面分别解析每个引脚的功能：

1. VCC（电源引脚）

VCC是4针OLED的电源引脚，它通常连接到3.3V或5V直流电源。

2. GND（接地引脚）

GND是4针OLED的接地引脚，它连接到电源的地（负极）。

3. SCL（时钟引脚）

SCL是4针OLED的时钟引脚，用于同步数据传输的时钟信号。它是I2C总线中的时钟线。

4. SDA（数据引脚）

SDA是4针OLED的数据引脚，用于传输数据。它是I2C总线中的数据线。 四、4针OLED的工作原理

4针OLED的工作原理可以分为两个方面：电源和驱动。

1. 电源

当将电源连接到VCC引脚时，OLED模块开始工作。电源提供所需的电流和电压来驱动OLED。

2. 驱动

OLED的驱动通过I2C总线来实现，通过SCL引脚提供时钟信号，SDA引脚传输数据。通过发送特定的控制命令和数据到OLED，可以实现像素点的点亮或熄灭，从而显示文字、图形等内容。

五、4针OLED的优势和适用性

4针OLED相比传统的OLED具有以下优势：

1. 节省引脚资源：4针OLED只需4根引脚，较少占用了MCU的IO资源。

2. 简化连接：相比传统OLED需要连接复杂的引脚，4针OLED的连接更加简单方便。

3. 适用于资源受限的应用：对于一些资源受限的应用场景，如嵌入式系统、单片机等，4针OLED是一种理想的显示解决方案。

OLED的原理

OLED (Organic Light Emitting Display，中文名有机发光显示器）是指有机半导

体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。其原理是

用ITO透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和

空穴分别从阴极和阳极注入到电子和空穴传输层，电子和空穴分别经过电子和空穴传

输层迁移到发光层，并在发光层中相遇，形成激子并使发光分子激发，后者经过辐射

弛豫而发出可见光。辐射光可从ITO一侧观察到，金属电极膜同时也起了反射层的作

用。 根据这种发光原理而制成显示器被称为有机发光显示器，也叫OLED显示器。

OLED是如何发现的

1979年的一天晚上，在柯达公司从事科学研究工作的华裔科学家邓青云（Dr. C. W.

Tang）博士在回家的路上忽然想起有东西忘记在实验室。回到实验室，他发现黑暗中

有个亮的东西。打开灯，原来是一块做实验的有机蓄电池在发光。这是怎么回事？OLED

研究就由此开始。邓博士也因此被称为“OLED之父”。

OLED的技术特点

与LCD相比，OLED具有主动发光，无视角问题；重量轻，厚度小；高亮度，高发

光效率；发光材料丰富，易实现彩色显示；响应速度快，动态画面质量高；使用温度

范围广；可实现柔软显示；工艺简单，成本低；抗震能力强等一系列的优点，因此它

被专家称为未来的理想显示器。

OLED基础理论之OLED种类 2006-3-3

一般来说，OLED显示器 依驱动方式分为被动式（passive matrix，即PM-OLED）与主动

式（active matrix，即AM-OLED）两类，其电路设计原理如图一所示。被动式适合用在小

尺寸的面版，因为其瞬间亮度与阴极扫瞄列数成正比，所以需要在高脉冲电流下操作，会使

像素的寿命缩短。且因为扫瞄的关系也使其分辨率受限制，但成本低廉、制程简单是其一大

优点。主动式恰与被动式特性相反，虽然成本较昂贵、制程较复杂（仍比TFT-LCD容易），

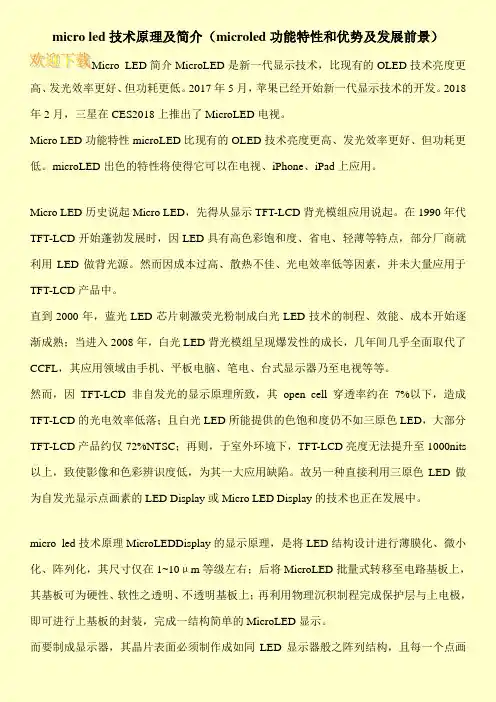

micro led技术原理及简介（microled功能特性和优势及发展前景）

Micro LED简介MicroLED是新一代显示技术，比现有的OLED技术亮度更高、发光效率更好、但功耗更低。2017年5月，苹果已经开始新一代显示技术的开发。2018年2月，三星在CES2018上推出了MicroLED电视。

Micro LED功能特性microLED比现有的OLED技术亮度更高、发光效率更好、但功耗更低。microLED出色的特性将使得它可以在电视、iPhone、iPad上应用。

Micro LED历史说起Micro LED，先得从显示TFT-LCD背光模组应用说起。在1990年代TFT-LCD开始蓬勃发展时，因LED具有高色彩饱和度、省电、轻薄等特点，部分厂商就利用LED做背光源。然而因成本过高、散热不佳、光电效率低等因素，并未大量应用于TFT-LCD产品中。

直到2000年，蓝光LED芯片刺激荧光粉制成白光LED技术的制程、效能、成本开始逐渐成熟；当进入2008年，白光LED背光模组呈现爆发性的成长，几年间几乎全面取代了CCFL，其应用领域由手机、平板电脑、笔电、台式显示器乃至电视等等。

然而，因TFT-LCD非自发光的显示原理所致，其open cell穿透率约在7%以下，造成TFT-LCD的光电效率低落；且白光LED所能提供的色饱和度仍不如三原色LED，大部分TFT-LCD产品约仅72%NTSC；再则，于室外环境下，TFT-LCD亮度无法提升至1000nits以上，致使影像和色彩辨识度低，为其一大应用缺陷。故另一种直接利用三原色LED做为自发光显示点画素的LED Display或Micro LED Display的技术也正在发展中。

micro led技术原理MicroLEDDisplay的显示原理，是将LED结构设计进行薄膜化、微小化、阵列化，其尺寸仅在1~10μm等级左右；后将MicroLED批量式转移至电路基板上，其基板可为硬性、软性之透明、不透明基板上；再利用物理沉积制程完成保护层与上电极，即可进行上基板的封装，完成一结构简单的MicroLED显示。
