铝型材工艺流程

铝型材是一种广泛应用于建筑、交通运输、电子、机械制造等领域的金属材料，具有重量轻、耐腐蚀、易加工、高强度等优点。在生产铝型材的过程中，需要经过多道工艺流程，才能最终得到符合客户需求的成品。下面将详细介绍铝型材的工艺流程。

铝型材的生产通常从铝锭开始。铝锭经过熔炼、浇铸成型，得到铝型材的初始形状。接下来，需要对铝型材进行预热处理，以消除内部应力，提高加工性能。预热完成后，铝型材进入挤压工艺环节。

挤压是铝型材生产中最关键的工艺环节之一。通过将铝型材放入挤压机中，利用高温高压下的挤压力，使铝型材在模具中发生塑性变形，得到所需的截面形状。挤压后的铝型材需要进行拉伸，以改善其力学性能和表面质量。拉伸完成后，还需要进行切割、修整等加工，使铝型材的尺寸精确到达要求。

在加工完成后，铝型材需要进行表面处理。常见的表面处理方法包括阳极氧化、喷涂、氟碳喷涂等，以增强铝型材的耐腐蚀性能、装饰性能和耐磨性能。表面处理完成后，铝型材还需要进行硬度测试、外观检验等质量检测，确保产品符合标准要求。

铝型材需要根据客户需求进行包装和运输。通常将铝型材按照规格、型号进行分类，采用合适的包装材料包装，以防止在运输过程中受到损坏。同时，还需要标注清晰的产品信息和注意事项，确保客户收到的产品完好无损。

铝型材的生产工艺流程包括铝锭浇铸、预热处理、挤压成型、拉伸加工、表面处理、质量检测、包装运输等环节。每个环节都至关重要，需要严格控制，以确保最终产品的质量和性能。铝型材作为一种重要的金属材料，在各个领域都有着广泛的应用前景，其生产工艺也在不断创新和完善，以满足市场需求的不断提升。

合集下载

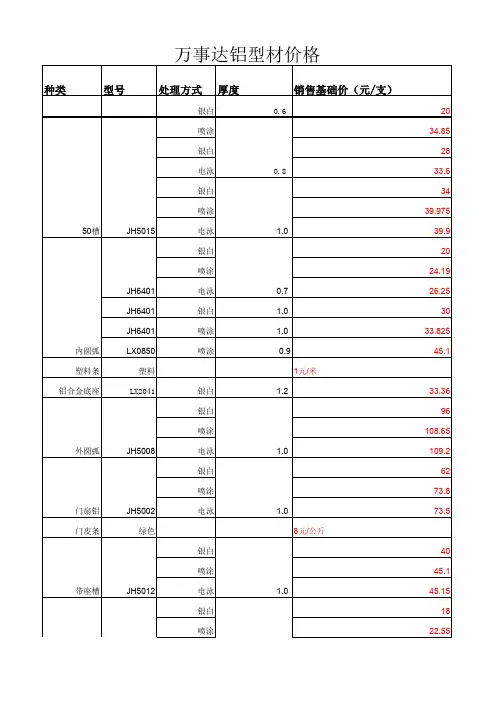

铝型材报价

铝型材报价

种类型号处理方式厚度销售基础价（元/支）银白0.620喷涂34.85银白28电泳33.6银白34喷涂39.975电泳39.9银白20喷涂24.19电泳26.25JH6401银白1.030JH6401喷涂1.033.825LX0850喷涂0.945.1塑料条塑料1元/米铝合金底座LX2041银白1.233.36银白96喷涂108.65电泳109.2银白62喷涂73.8电泳73.5门皮条绿色8元/公斤银白40喷涂45.1电泳45.15银白18喷涂22.55万事达铝型材价格

1.0JH50150.8

1.0

0.7

1.0

1.0JH6401

JH5002外圆弧JH5008内圆弧50槽

带座槽JH5012门扇铝电泳21斜压线JH3805喷涂0.819.475双层小压条JH3003原色1.224双层小压条JH3003喷涂1.224.6双层小压条JH3003喷涂1.212.3双层小压线JH3004喷涂0.712.3转换条JH3003K原色1.112.84转换条JH3003K喷涂1.113.161银白96喷涂110.7电泳111.3LX1123喷涂2.0117.096LX1747喷涂2.0银白76喷涂90.2电泳86.11.01161.21541.0133.251.2174.25银白1喷涂1电泳1.5R50喷涂2.5银白4喷涂4电泳4.5外三通R76.6喷涂8.5原色1.024喷涂1.028.70.8

2.2

1.0

银白

喷涂

外三通PJ3PJ1内三通JH5010T型铝

50单圆

双圆圆压线JH5022

JH500960*80T喷涂2.046.002电泳2.040.194喷涂1.024.6银白1.018.45电泳1.023.130*30原色1.02130*30喷涂1.026.6530*30喷涂2.046.00240*40原色3.076.250*50电泳1.558.820*30喷涂1.847.15喷涂1.094.3银白1.084电泳1.094.5扫地条8元/公斤1元/米银白2.296喷涂2.2110.7电泳2.2111.3银白2.5喷涂2.5电泳2.5合页不锈钢8元/付中字吊梁JH07银白1.5113.04中字铝JH27银白0.821.6塑料接角1元/个铝合金接角2元/个银白0.933.6喷涂1.153.3银白1.031.56喷涂1.038.9535*35

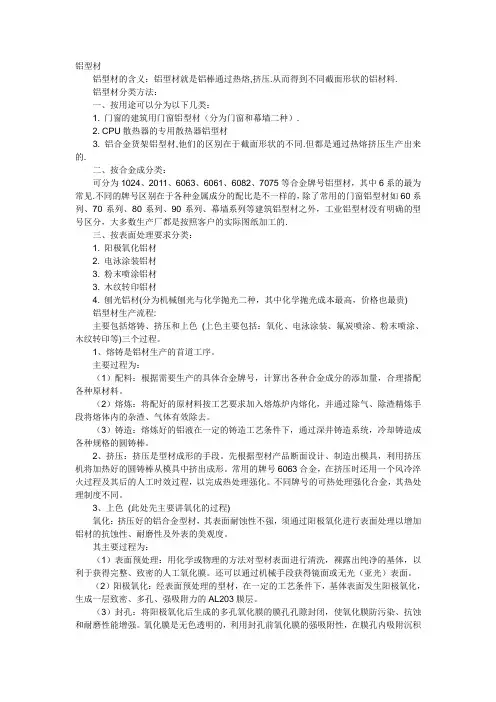

铝型材挤压

铝型材挤压

铝型材

铝型材的含义：铝型材就是铝棒通过热熔,挤压.从而得到不同截面形状的铝材料.

铝型材分类方法：

一、按用途可以分为以下几类：

1. 门窗的建筑用门窗铝型材（分为门窗和幕墙二种）.

2. CPU散热器的专用散热器铝型材

3. 铝合金货架铝型材,他们的区别在于截面形状的不同.但都是通过热熔挤压生产出来的.

二、按合金成分类：

可分为1024、2011、6063、6061、6082、7075等合金牌号铝型材，其中6系的最为常见.不同的牌号区别在于各种金属成分的配比是不一样的，除了常用的门窗铝型材如60系列、70系列、80系列、90系列、幕墙系列等建筑铝型材之外，工业铝型材没有明确的型号区分，大多数生产厂都是按照客户的实际图纸加工的.

三、按表面处理要求分类：

1. 阳极氧化铝材

2. 电泳涂装铝材

3. 粉末喷涂铝材

3. 木纹转印铝材

4. 刨光铝材(分为机械刨光与化学抛光二种，其中化学抛光成本最高，价格也最贵)

铝型材生产流程:

主要包括熔铸、挤压和上色 (上色主要包括：氧化、电泳涂装、氟炭喷涂、粉末喷涂、木纹转印等)三个过程。

1、熔铸是铝材生产的首道工序。

主要过程为：

（1）配料：根据需要生产的具体合金牌号，计算出各种合金成分的添加量，合理搭配各种原材料。

（2）熔炼：将配好的原材料按工艺要求加入熔炼炉内熔化，并通过除气、除渣精炼手段将熔体内的杂渣、气体有效除去。

（3）铸造：熔炼好的铝液在一定的铸造工艺条件下，通过深井铸造系统，冷却铸造成各种规格的圆铸棒。

2、挤压：挤压是型材成形的手段。先根据型材产品断面设计、制造出模具，利用挤压机将加热好的圆铸棒从模具中挤出成形。常用的牌号6063合金，在挤压时还用一个风冷淬火过程及其后的人工时效过程，以完成热处理强化。不同牌号的可热处理强化合金，其热处理制度不同。

铝型材规格

铝型材规格

品名规格规格规格规格规格规格规格规格规格

5*206*15010*4012*4015*4020*5025*7030*11040*80

5*258*2010*4512*4515*4520*5525*7530*12040*90

5*308*2510*5012*5015*5020*6025*8030*13040*100

5*358*3010*5512*5515*5520*6525*9030*15040*110

5*408*3510*6012*6015*6020*7025*10035*3545*45

5*458*4010*6512*6515*6520*7525*11035*4045*50

5*508*5010*7012*7015*7020*8025*12035*4545*60

5*608*6010*7512*7515*7520*9025*13035*5045*100

5*708*7010*8012*8015*8020*10025*15035*5550*50

6*258*8010*9012*9015*9020*11025*20035*6050*55

6*308*9010*10012*10015*10020*12030*3035*7050*60

6*358*10010*11012*11015*11020*13030*3535*8050*70

6*408*11010*12012*12015*12020*15030*4035*9050*80

6*458*12010*13012*13015*13020*20030*4535*10050*110

6*508*13010*15012*15015*15025*2530*5035*11055*55

6*608*15010*20012*20015*20025*3030*5540*4055*60

6*7010*1010*25012*25015*25025*3530*6040*4560*60

6*8010*1512*1215*1520*2025*4030*6540*5060*70

铝型材深加工工艺流程

铝型材深加工工艺流程

铝型材深加工工艺流程

铝型材深加工工艺流程：

① 锯切：使用锯床根据所需长度和角度精确切割铝型材，确保尺寸准确。

② 固定工装夹具：将铝型材固定在加工中心上，使用专用夹具保证加工精度。

③ 钻孔攻丝：根据设计要求，在铝型材上钻孔并进行攻丝，为后续安装预留螺纹孔。

④ 端铣：对铝型材的端面进行铣削，以获得所需的形状和尺寸。

⑤ CNC加工：利用计算机数控机床对铝型材进行复杂形状的加工，实现高精度加工需求。

⑥ 折弯成型：对于需要弯曲的铝型材，使用折弯机进行精确折弯，形成所需形状。

⑦ 冲压：使用冲床对铝型材进行冲孔、切边等操作，以形成特定的特征。

⑧ 组装：将加工后的铝型材与其他部件或配件进行组装，形成完整的组件。

⑨ 表面处理：进行氧化、电泳、喷漆、木纹转印等表面处理，提升外观和耐蚀性。

⑩ 封孔：对经过阳极氧化处理的铝型材进行封孔处理，增强表面耐污染、抗蚀和耐磨性能。

⑪ 包装：对深加工后的铝型材进行贴膜保护和分隔包装，防止运输过程中的划伤和污染。

⑫ 质量检验：对深加工后的铝型材进行全面的质量检验，确保产品符合规格要求。
