负反馈放大电路实验报告

负反馈放大电路实验报告

引言：

负反馈放大电路是电子工程中常见的一种电路结构，通过引入负反馈，可以改善放大电路的性能，提高稳定性和线性度。本实验旨在通过搭建负反馈放大电路并进行实际测量，验证其性能改善效果。

一、实验装置与原理

本实验采用了基本的共射放大电路作为负反馈放大电路的实验对象。该电路由三极管、电阻、电容等元件组成，其原理是通过负反馈将放大电路的输出信号与输入信号进行比较，并通过调节反馈电路的增益来实现性能的改善。

二、实验步骤

1. 搭建电路：根据实验指导书上的电路图，依次连接三极管、电阻和电容等元件，确保电路连接正确无误。

2. 调整电路参数：通过调节电阻的值，使得电路的工作点达到最佳状态，以确保三极管能够正常工作。

3. 连接信号源：将信号源与输入端相连，确保输入信号正常输入。

4. 连接示波器：将示波器与输出端相连，以便观察输出信号的波形和幅度。

5. 测量输出信号：通过示波器观察输出信号的波形和幅度，并记录下相应的数值。

三、实验结果与分析

在实验中，我们通过调节电阻的值，使得电路的工作点达到最佳状态。在这个状态下，我们观察到输出信号的波形明显改善，失真减小，幅度更加稳定。这说明负反馈放大电路能够有效地改善放大电路的性能。

此外，我们还通过改变输入信号的频率，观察输出信号的变化。实验结果显示，随着频率的增加，输出信号的幅度有所下降，但波形仍然保持较好的线性度。这说明负反馈放大电路对于不同频率的信号都能够进行有效放大，并保持较好的线性度。

四、实验总结

通过本次实验，我们成功搭建了负反馈放大电路，并通过实际测量验证了其性能改善效果。负反馈放大电路能够有效地改善放大电路的线性度和稳定性，使得输出信号更加稳定、准确。在实际应用中，负反馈放大电路被广泛应用于音频放大器、功放等电子设备中，以提高音质和信号质量。

然而，负反馈放大电路也存在一些限制，如增加了电路的复杂性、引入了噪声等。因此，在实际设计中需要综合考虑各种因素，选择合适的负反馈放大电路结构以及合适的参数。

总之，负反馈放大电路是一种重要的电路结构，通过引入负反馈，可以有效地改善放大电路的性能。本次实验的成功验证了负反馈放大电路的性能改善效果，对于我们进一步理解和应用负反馈放大电路具有重要意义。

合集下载

负反馈放大电路实验报告

负反馈放大电路实验报告

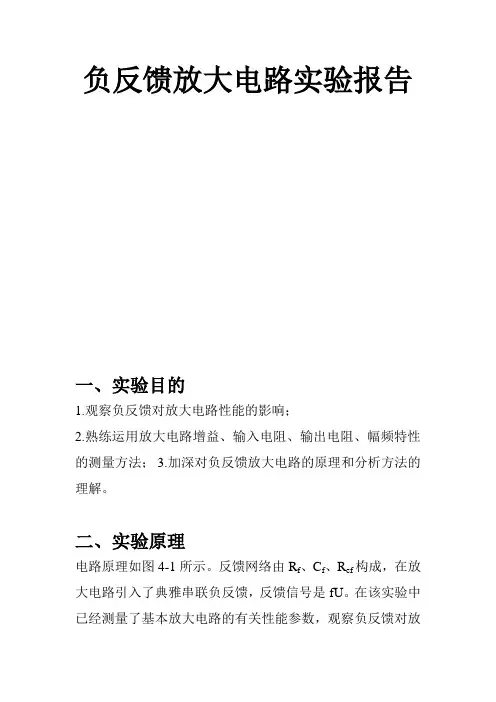

负反馈放大电路实验报告

一、实验目的

1.观察负反馈对放大电路性能的影响；

2.熟练运用放大电路增益、输入电阻、输出电阻、幅频特性的测量方法； 3.加深对负反馈放大电路的原理和分析方法的理解。

二、实验原理

电路原理如图4-1所示。反馈网络由Rf、Cf、Ref构成，在放大电路引入了典雅串联负反馈，反馈信号是fU。在该实验中已经测量了基本放大电路的有关性能参数，观察负反馈对放大电路性能的影响，验证有关的电路理论。

三、实验器材

1、双踪示波器 2、音频信号发生器

3、数字万用表 4、分立元件放大电路模块

四、实验步骤及数据

1.负反馈放大器开环和闭环放大倍数的测试

(1)开环电路

①按图4-1接线，FR先不接入。

②输入端接入Vi=1V、f=1kHz的正弦波（注意输入mV1信号采用输入端衰减法）。调整接线和参数使输出不失真且无振荡。

③按表4.1要求进行测量并填表。 ④根据实测值计算开环放大倍数 。

(2)闭环电路

①接通Rf。

②按表4.1要求测量并填表，计算Avf。 ③根据实测结果，验证Avf ≈1/F。

RL（KΩ） Vi（V） V0（V） Av

开环 ∞ 1 4.8 4.8

1K5 1 2.363 2.363

闭环 ∞ 1 0.291

0.291

1K5 1 0.285 0.285

2.负反馈对失真的改善作用

(1)将图4.1电路开环，逐步加大Ui的幅度，使输出信号刚出现失真(注意不要过分失真)记录失真波形幅度。

(2)将电路闭环，观察输出情况 。

(3)画出上述各步实验的波形图。

3.测放大电路频率特性

(1)将图4.1电路先开环，选择输入端接入Ui=1V、f=1kHz的正弦波，使输出信号在示波器上有满幅正弦波显示。

(2)保持输入信号幅度不变，逐步增加频率，直到输出波形减小为原来的70％，此时的信号频率即为放大电路fH。

负反馈放大电路实验报告 2

负反馈放大电路实验报告 2

负反馈放大电路实验报告

2

3

4

3）闭环电压放大倍数为10sosfUUAu。

（2）参考电路

1）电压并联负反馈放大电路方框图如图1所示，R模拟信号源的内阻；Rf为反馈电阻，取值为100 kΩ。

图1 电压并联负反馈放大电路方框图

2）两级放大电路的参考电路如图2所示。图中Rg3选择910kΩ，Rg1、Rg2应大于100kΩ；C1～C3容量为10μF，Ce容量为47μF。考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入端和输出端分别并联反馈电阻Rf，见图2，理由详见“五 附录－2”。

图2 两级放大电路

实验时也可以采用其它电路形式构成两级放大电路。

3.3kΩ

5

（3）实验方法与步骤

1）两级放大电路的调试

a. 电路图：（具体参数已标明）

VCC12VRb115k¦¸Rb241kΩRc3.3k¦¸Rs4kΩRf100k¦¸Re1.2k¦¸C110uFC210uFC310uFQ1MRF9011LT1_A*1Ce47uF2Q22N5486Rg2300kΩRg1300kΩRg3910k¦¸Rf1100k¦¸56VCCXFG1XSC1ABCDGT3R1100k¦¸J1Key = A 9780V10 V

104

b. 静态工作点的调试

实验方法：

用数字万用表进行测量相应的静态工作点，基本的直流电路原理。

第一级电路：调整电阻参数，4.2sRk，使得静态工作点满足：IDQ约为2mA，UGDQ < - 4V。记录并计算电路参数及静态工作点的相关数据（IDQ，UGSQ，UA，US、UGDQ）。

实验中，静态工作点调整，实际4sRk

IDQ UGSQ UA US UGDQ

测量值 2.14mA -3.33V 5.25V 8.58V -6.75V

6

第二级电路：通过调节Rb2，240bRk，使得静态工作点满足：ICQ约为2mA，UCEQ = 2～3V。记录电路参数及静态工作点的相关数据（ICQ，UCEQ）。

负反馈放大电路实验报告 3

负反馈放大电路实验报告 3

1

实验二 由分立元件构成的负反馈放大电路

一、实验目的

1．了解N沟道结型场效应管的特性和工作原理；

2．熟悉两级放大电路的设计和调试方法；

3．理解负反馈对放大电路性能的影响。

二、实验任务

设计和实现一个由N沟道结型场效应管和NPN型晶体管组成的两级负反馈放大电路。结型场效应管的型号是2N5486，晶体管的型号是9011。

三、实验内容

1. 基本要求：利用两级放大电路构成电压并联负反馈放大电路。

（1）静态和动态参数要求

1）放大电路的静态电流IDQ和ICQ均约为2mA；结型场效应管的管压降UGDQ < - 4V，晶体管的管压降UCEQ = 2～3V；

2）开环时，两级放大电路的输入电阻要大于90kΩ，以反馈电阻作为负载时的电压放大倍数的数值 ≥ 120；

3）闭环电压放大倍数为10sosfUUAu。

（2）参考电路

1）电压并联负反馈放大电路方框图如图1所示，R模拟信号源的内阻；Rf为反馈电阻，取值为100 kΩ。

图1 电压并联负反馈放大电路方框图

2）两级放大电路的参考电路如图2所示。图中Rg3选择910kΩ，Rg1、Rg2应大于100kΩ；C1～C3容量为10μF，Ce容量为47μF。考虑到引入电压负反馈后反馈网络的负载效应，应在放大电路的输入端和输出端分别并联反馈电阻Rf，见图2，理由详见“五 附录－2”。

图2 两级放大电路

实验时也可以采用其它电路形式构成两级放大电路。

3.3kΩ

2

（3）实验方法与步骤

1）两级放大电路的调试

a. 电路图：（具体参数已标明）

VCC12VRb115k¦¸Rb241kΩRc3.3k¦¸Rs4kΩRf100k¦¸Re1.2k¦¸C110uFC210uFC310uFQ1MRF9011LT1_A*1Ce47uF2Q22N5486Rg2300kΩRg1300kΩRg3910k¦¸Rf1100k¦¸56VCCXFG1XSC1ABCDGT3R1100k¦¸J1Key = A 9780V10 V

模电实验报告负反馈放大电路

模电实验报告负反馈放大电路

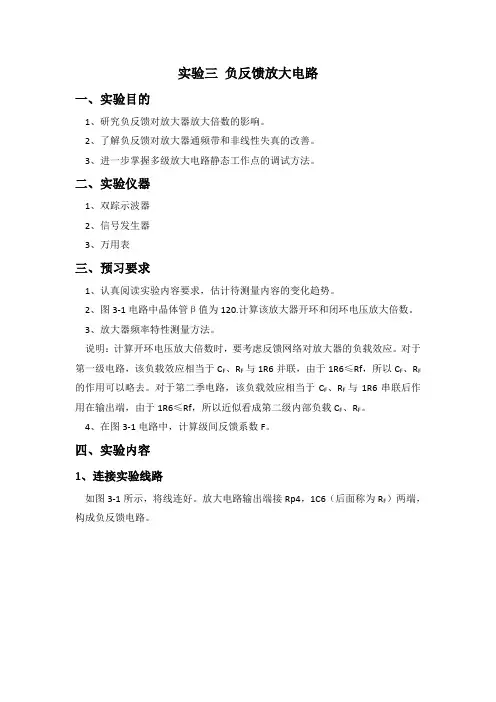

实验三 负反馈放大电路

一、实验目的

1、研究负反馈对放大器放大倍数的影响。

2、了解负反馈对放大器通频带和非线性失真的改善。

3、进一步掌握多级放大电路静态工作点的调试方法。

二、实验仪器

1、双踪示波器

2、信号发生器

3、万用表

三、预习要求

1、认真阅读实验内容要求，估计待测量内容的变化趋势。

2、图3-1电路中晶体管β值为120.计算该放大器开环和闭环电压放大倍数。

3、放大器频率特性测量方法。

说明：计算开环电压放大倍数时，要考虑反馈网络对放大器的负载效应。对于第一级电路，该负载效应相当于CF、RF与1R6并联，由于1R6≤Rf，所以CF、RF的作用可以略去。对于第二季电路，该负载效应相当于CF、RF与1R6串联后作用在输出端，由于1R6≤Rf，所以近似看成第二级内部负载CF、RF。

4、在图3-1电路中，计算级间反馈系数F。

四、实验内容

1、连接实验线路

如图3-1所示，将线连好。放大电路输出端接Rp4，1C6（后面称为RF）两端，构成负反馈电路。

2、调整静态工作点

方法同实验二。将实验数据填入表3-1中。

表3-1

测量参数 Ic1(mA) Uce1(V) Ic2(mA) Uce2(V)

实测值 0.625 7.16 0.752 6

3、负反馈放大器开环和闭环放大倍数的测试

（1）开环电路

○1按图接线，RF先不接入。

○2输入端接如Ui=1mV，f=1kHZ的正弦波。调整接线和参数使输出不是真且无震荡。

○3按表3-2要求进行测量并填表。

○4根据实测值计算开环放大倍数和输出电阻R0。

（2）闭环电路

○1接通RF，按（1）的要求调整电路。

○2调节Rp4=3KΩ，按表3-2要求测量并填表，计算Auf和输出电阻R0。

○3改变Rp4大小，重复上述实验步骤。

○4根据实测值验证Auf≈1/F。讨论负反馈电路的带负载能力。 表3-2 RL(KΩ) Ui(mV) Uo(mV) Auf
