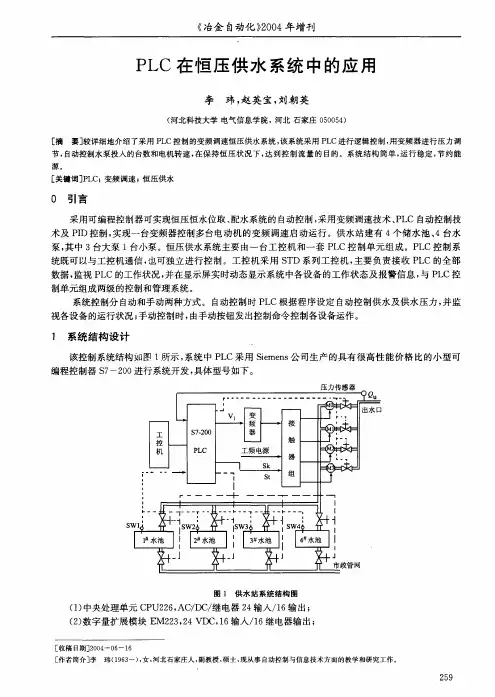

PLC在恒压供水系统中的应用

（冶金自动化》２００４年增刊

ＰＬＣ在恒压供水系统中的应用

李玮，赵英宝，刘朝英

（河北科技大学电气信息学院，河北石家庄０５００５４）

〔摘要〕较详细地介绍了采用ＰＬＣ控制的变频调速恒压供水系统，该系统采用ＰＬＣ进行逻辑控制，用变频器进行压力调节，自动控制水泵投人的台数和电机转速，在保持恒压状况下，达到控制流量的目的。系统结构简单，运行稳定，节约能源。〔关键词」ＰＬＣ；变频调速；恒压供水

０引言

采用可编程控制器可实现恒压恒水位取、配水系统的自动控制，采用变频调速技术、ＰＬＣ自动控制技

术及ＰＩＤ控制，实现一台变频器控制多台电动机的变频调速启动运行。供水站建有４个储水池、４台水

泵，其中３台大泵１台小泵。恒压供水系统主要由一台工控机和一套ＰＬＣ控制单元组成。ＰＬＣ控制系

统既可以与工控机通信，也可独立进行控制。工控机采用ＳＴＤ系列工控机，主要负责接收ＰＬＣ的全部

数据，监视ＰＬＣ的工作状况，并在显示屏实时动态显示系统中各设备的工作状态及报警信息，与ＰＬＣ控

制单元组成两级的控制和管理系统。

系统控制分自动和手动两种方式。自动控制时ＰＬＣ根据程序设定自动控制供水及供水压力，并监

视各设备的运行状况；手动控制时，由手动按钮发出控制命令控制各设备运作。

系统结构设计

该控制系统结构ＹＱ图１所示，系统中ＰＬＣ采用Ｓｉｅｍｅｎｓ公司生产的具有很高性能价格比的小型可

编程控制器Ｓ７一２００进行系统开发，具体型号如下。

ｓ７－２００

ＰＬＣ变频器）工控机

－一－ ｛ Ｉ ｌ」 一．．．．．．．．月＿Ｉ一＿＿＿扫｝＿＿＿之＿＿＿ｒ一，种，Ｎ口４＃水池２＃水池１＃水池３＃水池

图１供水站系统结构图（１）中央处理单元ＣＰＵ２２６，　ＡＣ／ＤＣ／继电器２４输人／／１６输出；

（２）数字量扩展模块ＥＭ２２３，　２４　ＶＤＣ，１６输人／／１６继电器输出

〔收稿日期」２００４－０６－１６「作者简介ｌ李玮（１９６３－），女，河北石家庄人，副教授，硕士，现从事自动控制与信息技术方面的教学和研究工作。

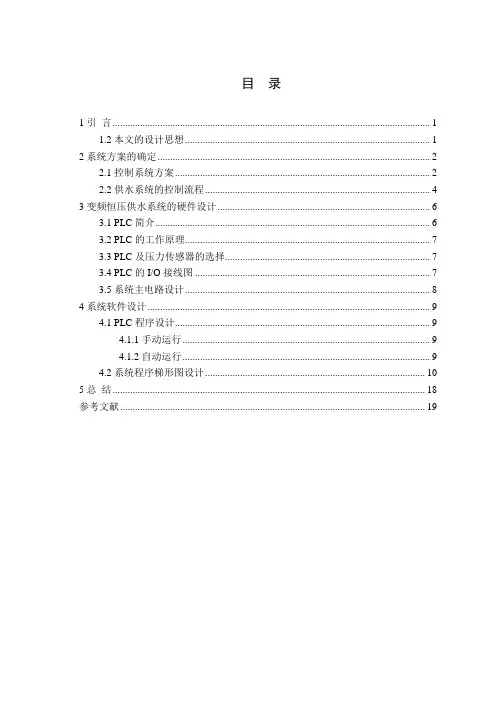

课程设计说明书
